1002232 - Pilote LED SLV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pilote LED (Driver LED) à courant constant
Marque	SLV
Modèle	1002232 (LLTC20W350LR-Z)
Tension nominale	220-240 V~ 50/60 Hz
Courant nominal (à 230 V)	120 mA max.
Facteur de puissance	0,9 C
Plage de charge partielle	10,9 - 19,6 W
Courant de sortie constant	350 mA
Tension secondaire	31 - 56 Vdc SELV
Tension en circuit ouvert	64 V
Sécurité à vide	Garantie
Classe de protection	II
Variateur	Gradateur à coupure de phase (découpage) en amont ou en aval
Protection contre les courts-circuits et surcharges	Mise hors circuit électronique à redémarrage automatique
Température ambiante (ta)	-20°C à +50°C
Température du boîtier (tc max)	70°C
Normes	EN 61347, EN 62384
CEM	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Section conducteur primaire	0,75 - 1,5 mm² (AWG 18-16)
Longueur d'alimentation (dénudage primaire)	9 mm
Longueur maximale câble secondaire	2 m
Installation	Réservé à un expert en électrotechnique
Entretien	Aucune pièce nécessitant un entretien, ne pas ouvrir
Sécurité	Déclenchement automatique en cas de court-circuit ou surcharge ; protection contre les surtensions
Réparabilité	Non réparable par l'utilisateur, ne contient pas de pièces remplaçables

FOIRE AUX QUESTIONS - 1002232 SLV

Comment installer le pilote LED SLV 1002232 ?

L'installation doit être effectuée uniquement par un expert en électrotechnique, conformément aux normes nationales et internationales. Avant toute intervention, mettez l'installation hors tension. Montez les circuits primaires et secondaires en évitant qu'ils ne se croisent pour éviter le parasitage.

Quelle est la tension d'alimentation requise ?

La tension nominale est de 220-240 V~ 50/60 Hz. Le courant nominal à 230 V est de 120 mA max.

Puis-je faire varier l'intensité lumineuse avec ce driver ?

Oui, ce driver est gradable avec un variateur à découpage (coupure de phase) en début ou en fin de phase. Assurez-vous que le variateur est compatible.

Quelle est la protection contre les courts-circuits ?

Le driver se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'a pas de fusible classique : une fois le défaut réparé, il se réenclenche automatiquement.

Y a-t-il un risque de tension résiduelle après extinction ?

Oui, après extinction, la tension secondaire reste présente jusqu'à 10 minutes. Ne connectez aucune LED pendant cette phase. Pour éliminer la tension résiduelle, court-circuitez les contacts de sortie secondaire (sans LED connectées).

Quelle est la longueur maximale du câble secondaire ?

La longueur maximale du câble côté secondaire est de 2 mètres. Ne dépassez pas cette limite.

Comment dissiper la chaleur de ce driver ?

Veillez à ce que la température ambiante (ta) ne dépasse pas -20°C à +50°C et que la température du boîtier (tc) ne dépasse pas 70°C. En cas d'encastrement, prévoyez une dissipation thermique adéquate.

Que faire en cas de dysfonctionnement dû à une température excessive ?

En cas de température excessive (source de chaleur externe ou couverture), la fonction est interrompue mais l'alimentation n'est pas coupée. Le driver se réenclenche automatiquement une fois la température redevenue normale.

Puis-je remplacer un fusible dans ce driver ?

Non, ce driver ne contient pas de fusible classique. La protection est électronique avec redémarrage automatique. Il ne contient aucune pièce nécessitant un entretien et ne peut pas être ouvert.

Quelles LED puis-je utiliser avec ce driver ?

Ce driver est conçu pour des LED nécessitant un courant constant de 350 mA. Veillez à respecter la polarité (+ et -) lors du branchement. La plage de charge partielle est de 10,9 à 19,6 W.

MODE D'EMPLOI 1002232 SLV

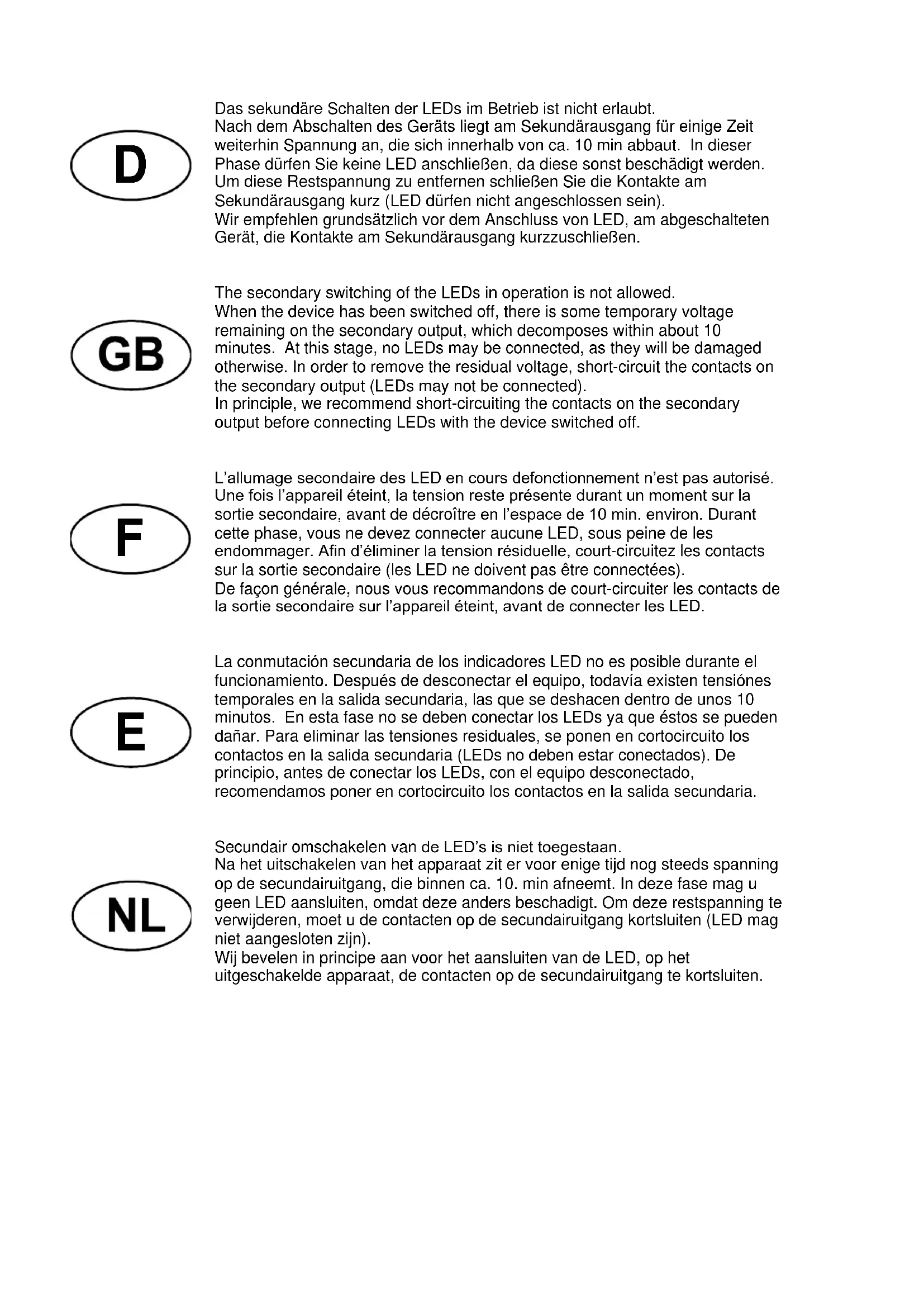

L'allumage secondaire des LED en cours defonctionnement n'est pas autorisé. Une fois l'appareil éteint, la tension reste présente durant un moment sur la sortie secondaire, avant de décroître en l'espace de 10 min. environ. Durant cette phase, vous ne devez connecter aucune LED, sous peine de les endommager. Afin d'éliminer la tension résiduelle, court-circuitez les contacts sur la sortie secondaire (les LED ne doivent pas être connectées). De façon générale, nous vous recommandons de court-circuiter les contacts de la sortie secondaire sur l'appareil éteint, avant de connecter les LED.

Description et instructions de montage

Driver de LED (gradable avec un variateur à découpage en début ou en fin de phase) à courant de sortie constant pour l'utilisation de diodes (Bloc d'alimentation électronique)

Type: 1002232, 977428

CE

1. Caractéristiques techniques:

No. de commande	1002232LLTC20W350LR-Z	977428LLTC20W500LR-Z
Tension nominale	220-240 V~ 50-60 Hz
Courant nominal @ 230 V	120 mA max.
Facteur de puissance @ 230 V	0,9 C
Plage de charge partielle	10,9-19,6 W	13-20 W
Courant de sortie constant	350 mA	500 mA
Tension secondaire	31-56 Vdc SELV	26-40 Vdc SELV
Tension en circuit ouvert	64V	50V
Sécurité à vide	garantie
Classe de protection	II
Variateur découpage	gradateur à coupure de phase en aval ou en amont
Protection contre les courts-circuits et les surcharges	Mise hors circuit électronique à redémarrage automatique
Température ambiante ta	-20°C - +50°C
Température du boîtier (point tc)	max. 70°C
Norms	EN 61347, EN 62384
Compatibilité électromagnétique	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3

No. de commande			1002232LLTC20W350LR-Z	977428LLTC20W500LR-Z
Câble(Bornes)	Diamètre de conducteur	PRI	0,75-1,5 mm^2, AWG 18-16
		SEC
	Longueur d'alimentation	PRI	9 mm
		SEC
	Longueur de câble	SEC	max. 2 m

2. Conseil pour l'encastrement

L'installation ne doit être effectuée que par un expert en électrotechnique et en conformité avec les normes nationales et internationales.

Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension.

Monter les circuits primaires et secondaires en évitant qu'ils ne se croissent (protection contre le parasitage).

La sortie maximale d'un câble de 2 m de long ne doit pas être dépassée.

Avant de l'enclenchement de la tension de réseau veiller à ce que les LEDs soient entièrement précablées et branchées!

Les LED drivers sont uniquement conçus pour être utilisés avec des diodes nécessitant un courant constant.

Lors du branchement des LEDs, veiller à ce que le + et le - soient fixés sur les bornes correspondantes du LED driver.

Lorsque le LED driver est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce LED driver doit être fermement maintenu sur son support par des vis placées dans les trous de vissage.

Indépendamment du type d'installation, la température tc ne doit pas être dépassée. Les appareils ne contiennent pas de pièces nécessitant un entretien et, de ce fait, ne peuvent pas être ouverts.

3. Remarques importantes

Nos LED drivers résistent à la tension surge au-delà des valeurs prescrites par la norme afférente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns par rapport aux autres.

4. Fonction de sécurité

Le LED-Driver se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait ! Dès que la panne est réparée, le LED Driver se réenclenche automatiquement.

5. Température excessive

En cas de température excessive par des sources extérieures de chaleur ou des couvertures interdites la fonction sera interrompue. Les forces ne seront pas déconnectées. LED driver se réenclenche automatiquement.

6. Déviation de chaleur ou, le cas échéant, transmission de chaleur.

Toute utilisation en cas de température d'ambiance excessive, ou de réchauffement extérieur, réduit la durée de vie. En cas d'encastrement (notamment dans des luminaires), il faut assurer la dissipation (le transfert) thermique en prenant des mesures adéquates. La température ambiante et/ou la température point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégâts survenus suite à une utilisation non conforme.

Lasortiemaled'uncâble de 2 m de long ne doit pas être dépassée
