464200 - Pilote LED SLV - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 464200 SLV au format PDF.
| Type de produit | Pilote LED à courant constant 700 mA |
| Modèles compatibles | 464200, 464201, 464202 |
| Tension d'entrée | 100-240 V~ 50-60 Hz |
| Puissance nominale | 3 W / 6-12 W / 10-18 W selon modèle |
| Courant de sortie | 700 mA constant |
| Tension secondaire | 4-5 VDC / 8-18 VDC / 12-27 VDC SELV selon modèle |
| Classe de protection | II (modèles 464200, 464202) / I (modèle 464201) |
| Température ambiante | -20 °C à +50 °C |
| Température maximale du boîtier (tc) | 70 °C (modèles 464200, 464202) / 75 °C (modèle 464201) |
| Protections | Court-circuit, surcharge, mise hors circuit électronique à redémarrage automatique |
| Section de câble primaire | 0,75 – 1,5 mm² (AWG 20-16) |
| Section de câble secondaire | 0,75 – 1,5 mm² (AWG 22-14) |
| Longueur de dénudage primaire | 6 mm (modèle 464200) / 9 mm (modèles 464201, 464202) |
| Longueur de dénudage secondaire | 6 mm |
| Normes de sécurité | EN 61347, EN 62384 |
| Compatibilité électromagnétique | EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3 |
| Installation | Par un électricien qualifié, respecter les normes nationales |
| Entretien | Ne contient aucune pièce nécessitant un entretien, ne pas ouvrir |
| Variation | Non dimmable (ne pas utiliser avec un variateur) |
FOIRE AUX QUESTIONS - 464200 SLV
Questions des utilisateurs sur 464200 SLV
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pilote LED au format PDF gratuitement ! Retrouvez votre notice 464200 - SLV et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 464200 de la marque SLV.
MODE D'EMPLOI 464200 SLV

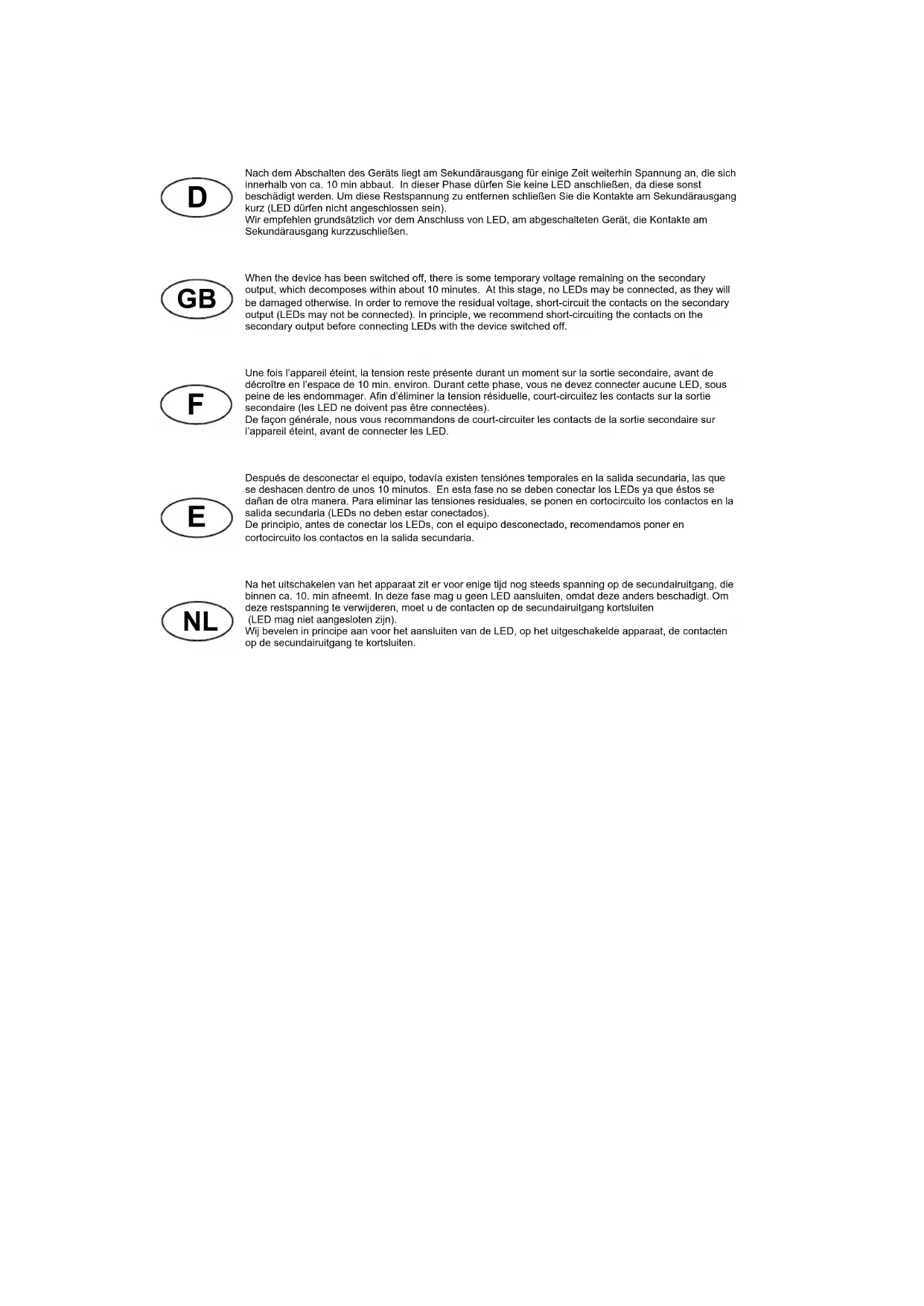

Une fois l'appareil etéint, la tension reste presente durant un moment sur la sortie secondaire, avant de décroître en l'espace de 10 min. environ. Durant cette phase, vous ne doivent connecter aucune LED, sous peine de les endommager. Afin d'éliminer la tension résiduelle, court-circuitez les contacts sur la sortie secondaire (les LED ne doivent pas être connectées). De façon générale, nous vous recommendons de court-circuitier les contacts de la sortie secondaire sur l'appareil etéint, avant de connecter les LED.

Description et instructions de montage
LED Driver à courant de sortie constant de 700mA pour l'utilisation de diodes
(Bloc d'alimentation électronique)
TYPE: 464200, 464201, 464202 CE
- Caracteristiques techniques:
| 464200LSVC3B-Z UNI | 464202LLVC12B UNI | 464201LTVC18B-Z UNI | |||
| Tension nominale 100-240V~ 50-60Hz | |||||
| Etendue de surcharge partielle 3W 6-12W | 10-18W | ||||
| Courant de sortie constant 700mA | |||||
| Tension secondaire 4-5VDC SELV 8-18V | DC SELV 12-27VDC SELV | ||||
| Classe de protection II I | |||||
| Sécurité à vide garantie | |||||
| Protection contre les courts-circuits et les surcharges | Mise hors circuit électronique à redémarrage automatique | ||||
| Température ambiente (ta) -20°C - +50°C | |||||
| Température du boîtier (point te) | max. 70°C | max. 75 °C | max. 70°C | ||
| Normes | EN 61347, EN 62384 | ||||
| Compatibilité electromagnétique | EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3 | ||||
| Câble (bornes) | Diamètre de conducteur | PRI | 0,75 – 1,5mm2AWG 20-16 | 0,5 – 1,5mm2AWG 20-16 | 0,5 – 1,5mm2AWG 20-16 |
| SEC | 0,75 – 1,5mm2AWG 22-14 | ||||
| Longueur de l'extrémité dénuédée | PRI | 6mm | 9mm | 9mm | |
| SEC | 6mm | ||||
2. Conseil pour l'encastrement
L'installation ne doit être effectue que par un expert en électrotechnique et en conformité avec les normes nationales et internationales.
Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension. Monter les circuits primaires et secondaires en évitant qu'ils ne se croissant (protection contre le parasitage).
Avant de l'enclement de la tension de réseau veiller à ce que les LEDs soient entierement précablées et branchées!
Les LED drivers sont uniquement concus pour etre utilisés avec des diodes necessitant un courant constant de 700mA.
Lrs du branchement des LEDs, veiller a ce que le ^+ et le - soient fixes sur les bornes correspondantes du LED driver.
Lorsque le LED driver est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce LED driver doit être fermement maintainu sur son support par des vis placées dans les trous de visage.
Independament du type d'installation, la temperature tc ne doit pas etre depasse. Les appareils ne contiennent pas de pieces necessitant un entretien et, de ce fait, ne peuvent pas etre ouverts.
3. Remarques importantes
Nos LED drivers résistent à la tension surge au-delà des valeurs prescrites par la norme affreente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairément séparés les uns par rapport aux autres.
Le LED driver ne peut etre regle via un variateur electronique en fin ou en début de phase!
4. Fonction de sécurité
Le LED-Driver se déclenché automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipè d'un fusible classique. De ce fait, le circuit de charge n'est pas défait!
Dés que la panne est réparée, le LED Driver se réenclenche automatiquement.
5. Température excessive
En cas de temperture excessive due à des sources de chaleur externes ou des chapes inadmissibles, une réduction de la puissance est effectuee par le thermostat intégre. Dss que le refroidissement est acheve, le LED driver se réenclanche automatiquement.
6. Deviation de chaleur ou, le cas echeant, transmission de chaleur.
Toute utilisation en cas de température d'ambiance excessive, ou de rechauffement extérieur, réduit la durée de vie. En cas d'encastrement (notamment dans des luminaires), il faut assurer la dissipation (le transfert) thermique en prénant des mesures équates. La température ambiente et/ou la température point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégats survenus suite à une utilisation non conforme.
100-240V~50-60HzRéseau

100-240V~50-60Hz Red

100-240V~50-60Hz Net
