1001114 - Pilote LED SLV - Notice d'utilisation et mode d'emploi gratuit

Marque	SLV
Modèle	1001114
Type de produit	Pilote LED (Driver LED) à courant constant, gradable
Tension nominale	220-240 V~, 50-60 Hz
Courant nominal (@230 V)	260 mA max.
Facteur de puissance (@230 V)	0,9 C
Plage de charge partielle	28-39,9 W
Courant de sortie constant	700 mA
Tension secondaire	40-57 Vdc SELV
Tension en circuit ouvert	70 V
Classe de protection	II
Compatibilité variateur	Gradateur à coupure de phase (amont ou aval)
Protection	Court-circuit et surcharge (redémarrage automatique), température excessive
Température ambiante (ta)	-20 °C à +50 °C
Température du boîtier (tc) max.	80 °C
Normes	EN 61347, EN 62384, EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Section de câble (primaire)	0,75-1,5 mm² (AWG 18-16)
Longueur de câble secondaire max.	2 m
Installation	Réservée à un expert en électrotechnique
Entretien	Aucune pièce nécessitant entretien, ne pas ouvrir
Sécurité	Mise hors tension avant intervention, respect des normes

FOIRE AUX QUESTIONS - 1001114 SLV

Quel type de variateur puis-je utiliser avec ce driver LED ?

Ce driver LED est compatible avec les gradateurs à découpage (coupure de phase en amont ou en aval). Assurez-vous que votre variateur est adapté aux charges LED.

Quelle est la tension de sortie de ce driver ?

La tension secondaire est comprise entre 40 et 57 Vdc SELV (pour le modèle 1001114). La tension en circuit ouvert est de 70 V.

Puis-je connecter n'importe quelle LED à ce driver ?

Non, ce driver est conçu pour des LED nécessitant un courant constant de 700 mA. Vérifiez que la tension de vos LED correspond à la plage de tension secondaire (40-57 V).

Comment installer ce driver LED ?

L'installation doit être réalisée par un expert en électrotechnique. Avant toute intervention, mettez l'installation hors tension. Respectez les sections de câble indiquées (0,75-1,5 mm² pour le primaire) et ne dépassez pas 2 m de câble secondaire.

Que faire en cas de court-circuit ?

Le driver LED se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'a pas de fusible classique. Après avoir supprimé le défaut, le driver se réenclenche automatiquement.

Ce driver LED est-il protégé contre les surtensions ?

Oui, il résiste aux surtensions au-delà des valeurs normatives. Pour les surtensions plus élevées (ex. allumage de lampes fluorescentes), les circuits doivent être séparés.

Quelle est la température ambiante maximale d'utilisation ?

La température ambiante (ta) peut aller de -20 °C à +50 °C. La température du boîtier (tc) ne doit pas dépasser 80 °C.

Puis-je utiliser ce driver à l'extérieur d'un luminaire ?

Oui, mais veillez à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Le driver doit être solidement maintenu par des vis.

Comment dissiper la chaleur de ce driver ?

Assurez une dissipation thermique adéquate, notamment en cas d'encastrement. Ne dépassez pas la température tc de 80 °C. Une température excessive réduit la durée de vie.

Que faire si le driver ne s'allume pas ?

Vérifiez d'abord que les LED sont correctement branchées (respect des polarités + et -). Assurez-vous que la tension d'alimentation est présente. Si le driver a subi une surchauffe, attendez qu'il refroidisse avant de le réenclencher automatiquement.

MODE D'EMPLOI 1001114 SLV

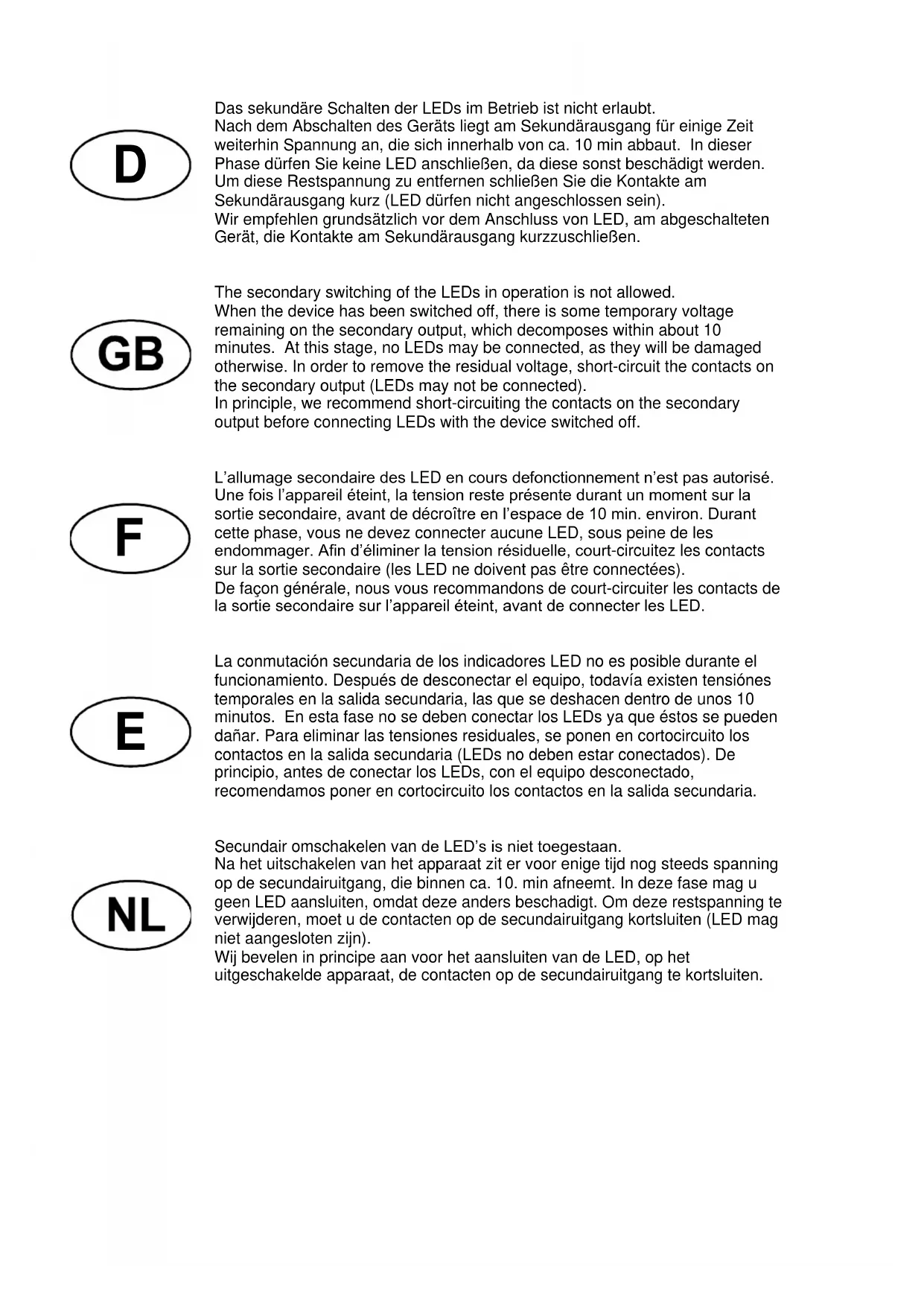

L'allumage secondaire des LED en cours defonctionnement n'est pas autorisé. Une fois l'appareil éteint, la tension reste présente durant un moment sur la sortie secondaire, avant de décroître en l'espace de 10 min. environ. Durant cette phase, vous ne devez connecter aucune LED, sous peine de les endommager. Afin d'éliminer la tension résiduelle, court-circuitez les contacts sur la sortie secondaire (les LED ne doivent pas être connectées). De façon générale, nous vous recommandons de court-circuiter les contacts de la sortie secondaire sur l'appareil éteint, avant de connecter les LED.

Description et instructions de montage

Driver de LED (gradable avec un variateur à découpage en début ou en fin de phase) à courant de sortie constant pour l'utilisation de diodes (Bloc d'alimentation électronique)

Type: 1001114, 1001115

CE

1. Caractéristiques techniques:

No. de commande			1001114LTTC40W700LR-Z	1001115LTTC40W1000LR-Z
Tension nominale			220-240 V~ 50-60 Hz
Courant nominal @ 230 V			260 mA max.
Facteur de puissance @ 230 V			0,9 C
Plage de charge partielle			28-39,9 W	28-40 W
Courant de sortie constant			700 mA	1000 mA
Tension secondaire			40-57 Vdc SELV	28-40 Vdc SELV
Tension en circuit ouvert			70 V	55 V
Sécurité à vide			garantie
Classe de protection			II
Variateur découpage			gradateur à coupure de phase en amont
Protection contre les courts-circuits et les surcharges			mise hors circuit électronique à redémarrage automatique
Température ambiante ta			-20 °C - +50 °C
Température du boîtier (point tc)			max. 80 °C
Norms			EN 61347, EN 62384
Compatibilité électromagnétique			EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Câble(Bornes)	Diamètre de conducteur	PRI	0,75-1,5 mm2, AWG 18-16
		SEC
	Longueur d'alimentation	PRI	9 mm
		SEC
	Longueur de câble	SEC	max. 2 m

2. Conseil pour l'encastrement

L'installation ne doit être effectuée que par un expert en électrotechnique et en conformité avec les normes nationales et internationales.

Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension.

Monter les circuits primaires et secondaires en évitant qu'ils ne se croissent (protection contre le parasitage).

La sortie maximale d'un câble de 2 m de long ne doit pas être dépassée.

Avant de l'enclenchement de la tension de réseau veiller à ce que les LEDs soient entièrement précablées et branchées!

Les LED drivers sont uniquement conçus pour être utilisés avec des diodes nécessitant un courant constant.

Lors du branchement des LEDs, veiller à ce que le + et le - soient fixés sur les bornes correspondantes du LED driver.

Lorsque le LED driver est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce LED driver doit être fermement maintenu sur son support par des vis placées dans les trous de vissage.

Indépendamment du type d'installation, la température tc ne doit pas être dépassée. Les appareils ne contiennent pas de pièces nécessitant un entretien et, de ce fait, ne peuvent pas être ouverts.

3. Remarques importantes

Nos LED drivers résistent à la tension surge au-delà des valeurs prescrites par la norme afférente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns par rapport aux autres.

4. Fonction de sécurité

Le LED-Driver se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait ! Dès que la panne est réparée, le LED Driver se réenclenche automatiquement.

5. Température excessive

En cas de température excessive par des sources extérieures de chaleur ou des couvertures interdites la fonction sera interrompue. Les forces ne seront pas déconnectées. LED driver se réenclenche automatiquement.

6. Déviation de chaleur ou, le cas échéant, transmission de chaleur.

Toute utilisation en cas de température d'ambiance excessive, ou de réchauffement extérieur, réduit la durée de vie. En cas d'encastrement (notamment dans des luminaires), il faut assurer la dissipation (le transfert) thermique en prenant des mesures adéquates. La température ambiante et/ou la température point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégâts survenus suite à une utilisation non conforme.

Lasortiemaled'uncâble de 2 m de long ne doit pas être dépassée
