MODE D'EMPLOI AC18DA HiKOKI

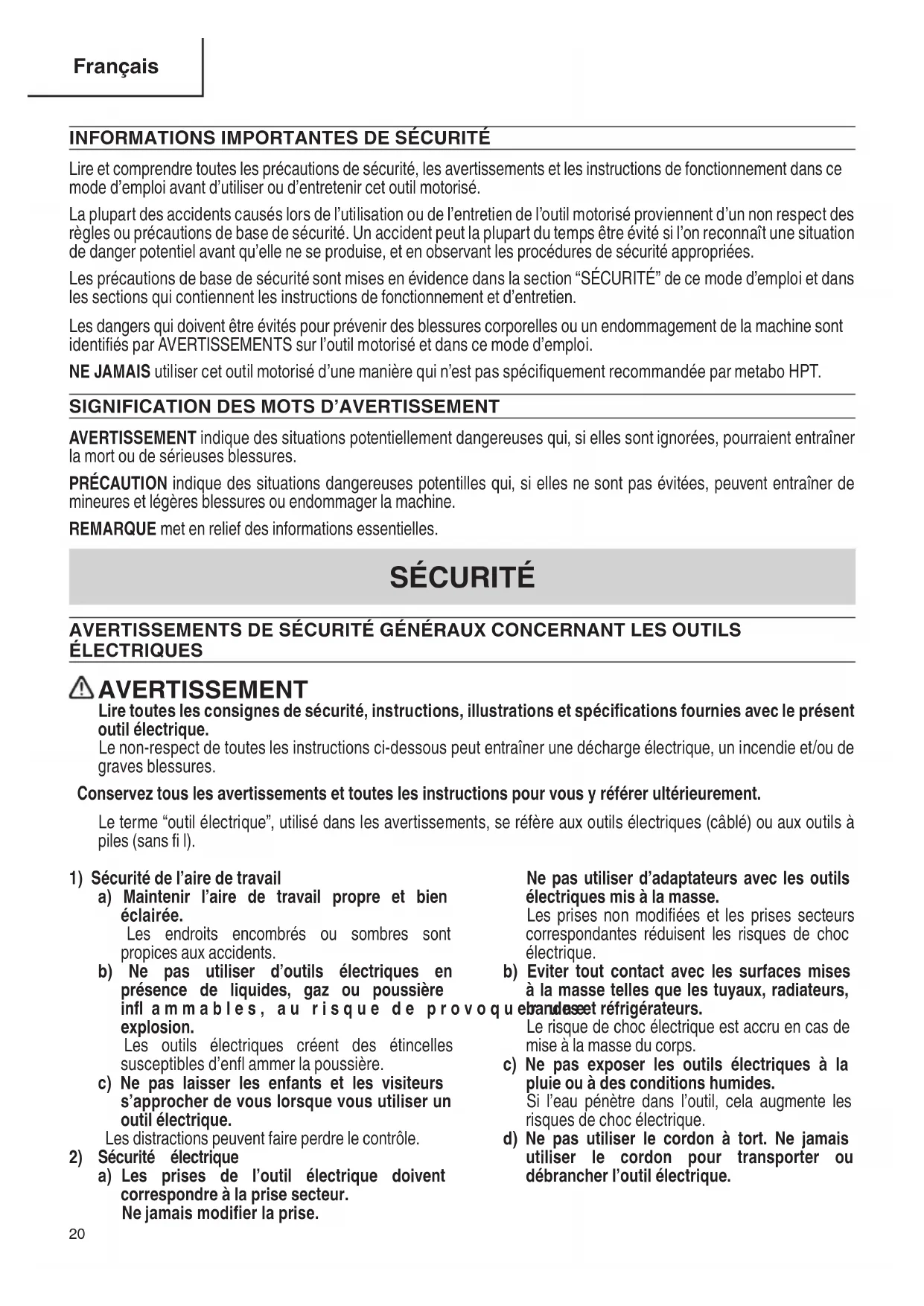

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SÉCURITÉ” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifi és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifi quement recommandée par metabo HPT.
SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRÉCAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SÉCURITÉ AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES AVERTISSEMENT Lire toutes les consignes de sécurité, instructions, illustrations et spécifi cations fournies avec le présent outil électrique. Le non-respect de toutes les instructions ci-dessous peut entraîner une décharge électrique, un incendie et/ou de graves blessures. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fi l).
1) Sécurité de l’aire de travail
a) Maintenir l’aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d’outils électriques en présence de liquides, gaz ou poussière infl ammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d’enfl ammer la poussière. c) Ne pas laisser les enfants et les visiteurs s’approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l’outil électrique doivent correspondre à la prise secteur. Ne jamais modifi er la prise. Ne pas utiliser d’adaptateurs avec les outils électriques mis à la masse. Les prises non modifi ées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l’eau pénètre dans l’outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l’outil électrique. 00BookAC18DANA.indb2000BookAC18DANA.indb20 2022/03/1015:09:272022/03/1015:09:2721 Français Maintenir le cordon loin de la chaleur, de l’huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d’utilisation d’un outil électrique à l’extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L’utilisation d’un cordon adapté à l’usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L’utilisation d’un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d’outil électrique si vous êtes sous l’infl uence de drogues, d’alcool ou de médicaments. Pendant l’utilisation d’outils électrique, un instant d’inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. Un équipement de protection tel qu'un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque de protection ou une protection auditive, utilisé dans des conditions appropriées réduira les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l’interrupteur soit en position d’arrêt avant de brancher à une source d’alimentation et/ou une batterie, de ramasser l’outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l’interrupteur ou brancher les outils électriques avec l’interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l’outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l’outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l’outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Ne pas approcher vos cheveux et vos vêtements des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d’installations d’extraction et de recueil de la poussière, veiller à ce qu’ils soient correctement raccordés et utilisés. L’utilisation d’un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière. h) Ne pas laisser la familiarité due à une utilisation fréquente des outils vous faire baisser la garde et ignorer les principes de sécurité de l’outil. Une fraction de seconde d’inattention peut causer de graves blessures.
4) Utilisation et entretien d’un outil électrique
a) Ne pas forcer sur l’outil électrique. Utiliser l’outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l’outil électrique si l’interrupteur ne le met pas en position de marche et d’arrêt. Tout outil ne pouvant être contrôlé par l’interrupteur est dangereux et doit être réparé. c) Débrancher la fi che de la source d’alimentation et/ou retirer la batterie, si elle est amovible, de l’outil électrique avant de procéder à tout réglage, de changer d’accessoires ou de ranger les outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l’outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l’outil ou ces instructions utiliser l’outil électrique. Les outils électriques sont dangereux entre les mains d’utilisateurs non habilités. e) Entretenir les outils électriques et les accessoires. Vérifi er l’absence de mauvais alignement ou d’arrêt, d’endommagement de pièces ou toute autre condition susceptible d’aff ecter l’opération de l’outil. Si l’outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l’outil électrique, les accessoires et les mèches de l’outil, etc. conformément à ces instructions en tenant compte des conditions d’utilisation et du travail à réaliser. 00BookAC18DANA.indb2100BookAC18DANA.indb21 2022/03/1015:09:272022/03/1015:09:2722 Français L’utilisation de l’outil électrique pour des opérations diff érentes de celles pour lesquelles il a été conçu est dangereuse. h) Conserver les poignées et les surfaces de prise sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de prise glissantes ne permettent pas une manipulation sûre et la maîtrise de l’outil en cas de situations imprévues.
5) Utilisation et entretien de la batterie
a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant. Un chargeur inadéquat pour le type de batterie peut entraîner un risque d’incendie en cas d’utilisation avec une autre batterie. b) Utiliser les outils électriques uniquement avec les batteries spécifi ées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. c) Lorsque la batterie est inutilisée, la garder à l’écart d’objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie. d) En cas d’utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures. e) Ne pas utiliser une batterie ou un outil endommagé ou modifi é. Des batteries endommagées ou modifi ées peuvent se comporter de façon imprévisible, entraînant un risque d'incendie, d'explosion ou de blessure. f) Ne pas exposer une batterie ou un outil au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 265 °F peut provoquer une explosion. g) Suivre toutes les instructions de charge et ne pas charger la batterie ou l'outil en dehors de la plage de températures spécifi ée dans les instructions. Une charge incorrecte ou à des températures en dehors de la plage spécifi ée peut endommager la batterie et augmenter le risque d'incendie.
a) Faire entretenir l’outil électrique par un technicien habilité à l’aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l’outil électrique. b) Ne jamais réparer les batteries endommagées. L'entretien des batteries ne doit être eff ectué que par le fabricant ou un prestataire de service agréé. – AVERTISSEMENT – Pour réduire tout risque de blessure, l’utilisateur doit lire le mode d’emploi.
1. Tenir les outils électriques par les surfaces de
grippage lors de la réalisation d’opération où l’accessoire de coupe risque d’entrer en contact avec des câbles cachés. Le contact d’un accessoire de coupe avec un fi l “sous tension” risque de mettre les parties métalliques de l’outil “sous tension” d’électrocuter l’utilisateur.
2. TOUJOURS porter des protecteurs d’oreille lors
de l’utilisation de l’outil pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.
3. NE JAMAIS toucher les parties mobiles.
NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.
4. NE JAMAIS utiliser l’outil sans que tous les
dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.
5. Utiliser l’outil correct
Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches. 00BookAC18DANA.indb2200BookAC18DANA.indb22 2022/03/1015:09:272022/03/1015:09:2723 Français
6. NE JAMAIS utiliser un outil motorisé pour des
applications autres que celles spécifi ées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifi ées dans le mode d’emploi.
7. Manipuler l’outil correctement
Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.
8. Maintenir toutes les vis, tous les boulons et les
couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifi er leurs conditions périodiquement.
9. Ne pas utiliser les outils motorisés si le
revêtement de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.
10. Le support et les accessoires doivent être
fermement montés sur l’outil. Prévenez les blessures potentielles à vous-même ou aux autres. Le support et les accessoires qui ont été montés sur l’outil doivent être sécurisés et serrés.
11. Tenir l’outil fermement.
12. Garder propres les évents d’air du moteur.
Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifi er les accumulations de poussière fréquemment.
13. NE JAMAIS utiliser un outil défectueux ou qui
fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service metabo HTP autorisé.
14. NE JAMAIS laisser fonctionner l’outil sans
surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.
15. Manipuler l’outil motorisé avec précaution.
Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.
16. Ne pas essuyer les parties en plastique avec du
solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fi ssurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiff on doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.
17. TOUJOURS porter des lunettes des protections
conformes aux exigences des dernières révisions du standard ANSI Z87.1.
18. TOUJOURS porter un masque ou un respirateur
pour se protéger de la poussière et des particules dangereuses générées pendant l’opération.
19. TOUJOURS tenir fermement la poignée lors de
20. Défi nitions pour les symboles utilisés sur cet outil
V ..................volts --- .................cou rant con tinu no ................vitesse sans charge pouce/min .... pouce par minute oz .................once
21. Étant donné que l'outil électrique sans fi l fonctionne
sur batterie, sachez qu'il peut être utilisé à tout moment.
22. N’utilisez pas le souffl eur/l'aspirateur en présence de
matériaux infl ammables tels que la laque, la peinture, le benzène, le diluant ou la gazoline.
23. Lors d’un travail en position élevée, évacuer tout
le monde de l’aire de travail et ne pas oublier qu’on travaille en hauteur.
24. N’utilisez jamais l’appareil si vos pieds ne sont
pas stables sur le sol, par exemple lorsque vous vous trouvez sur une échelle ou un escabeau. Vous risqueriez de vous blesser ou de blesser un tiers.
25. N’utilisez pas le produit si l’outil ou les bornes de la
batterie (fi xation de la batterie) sont déformés. Installer la batterie peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou une ignition.
26. Gardez les bornes de l’outil (fi xation de la batterie)
exemptes de copeaux et de poussière.
Avant toute utilisation, assurez-vous qu’aucun copeau ou poussière ne s’est accumulé sur la zone des bornes.
Pendant l’utilisation, essayez d’éviter que des copeaux ou de la poussière provenant de l’outil ne tombent sur la batterie.
Lors de la suspension de l’opération ou après l’utilisation, ne laissez pas l’outil dans un endroit où il pourrait être exposé à des copeaux ou de la poussière. Le non-respect de cette consigne peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou une ignition. 00BookAC18DANA.indb2300BookAC18DANA.indb23 2022/03/1015:09:272022/03/1015:09:2724 Français
BATTERIE AVERTISSEMENT Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.
LIRE TOUT CE MODE D'EMPLOI
1. Ce manuel renferme des consignes de sécurité et
d’utilisation importantes pour le chargeur de batterie modèle UC18YFSL.
2. Avant d’utiliser le chargeur de batterie, lire toutes les
étiquettes d’instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.
3. Pour réduire tout risque de blessure, NE recharger
QUE les batteries rechargeables metabo HPT des séries de type multi-volt et des séries BSL18. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.
4. L’utilisation d’un accessoire non recommandé ou non
vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.
5. Pour réduire tout risque de dommage de la fi che et du
cordon électrique, débrancher le cordon du chargeur en tirant sur la fi che.
6. Vérifi er que le cordon est placé de façon que
personne ne puisse marcher dessus, se prendre les pieds dedans, ni l’endommager ou le soumettre à des contraintes.
7. Ne pas utiliser de cordon de rallonge si cela n’est
pas absolument nécessaire. L’utilisation d’un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l’on doit utiliser un cordon de rallonge, s’assurer que: a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fi che du chargeur ; b. Le cordon de rallonge est correctement raccordé et en bon état électrique ; c. Le calibre du fi l doit être au moins suffi sant pour l’intensité nominale CA (ampères) du chargeur de batterie spécifi ées dans le Tableau 1. Tableau 1 CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE
DES CHARGEURS DE BATTERIE
Intensité nominale d’entrée CA (ampères)* Calibre du cordon Egal ou supérieur à mais non inférieur à Longueur de cordon en pieds (mètres) 25 (7,5) 50 (15) 100 (30) 150 (45)
- Si l’intensité nominale d’entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple: 1250 watts = 10 ampères 125 volts
8. Ne pas utiliser le chargeur si son cordon ou sa fi che
sont endommagés - Le remplacer immédiatement.
9. Ne pas utiliser le chargeur s’il a reçu un coup, s’il
est tombé ou endommagé de toute autre manière. L’apporter à un réparateur qualifi é.
10. Ne pas démonter le chargeur ni le produit qui reçoit
la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifi é. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.
11. Pour réduire tout risque de décharge électrique,
débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffi t pas de sortir la batterie. 00BookAC18DANA.indb2400BookAC18DANA.indb24 2022/03/1015:09:272022/03/1015:09:2725 Français
DE LA BATTERIE ET DU CHARGEUR DE BATTERIE Pour pouvoir utiliser l'outil électrique, il faudra recharger la batterie. Avant d’utiliser le chargeur de batterie modèle UC18YFSL, bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel.
ET CAUSER DES BLESSURES ! Pour éviter tout risque de blessure, observer les consignes suivantes: AVERTISSEMENT Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:
1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle est
endommagée ou complètement usée. La batterie risque d’exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d’objets dans les ouïes d’aération
du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.
5. NE JAMAIS eff ectuer la recharge à l’extérieur.
Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS eff ectuer la recharge si la température
est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C).
7. NE JAMAIS raccorder deux chargeurs de batterie
8. NE JAMAIS insérer de corps étrangers dans l’orifi ce
de la batterie ou du chargeur de batterie.
9. NE JAMAIS utiliser de transformateur-élévateur pour
10. NE JAMAIS utiliser l’alimentation CC pour charger.
11. NE JAMAIS ranger la batterie ou le chargeur de
batterie dans un endroit où la température peut atteindre ou dépasser 104°F (40°C), comme à l’intérieur d’une boîte métallique ou d’une voiture.
12. NE JAMAIS exposer la batterie ou le chargeur de
batterie à la pluie ou l’humidité.
13. TOUJOURS alimenter le chargeur sur une prise
secteur domestique standard (120 volts). L’utilisation du chargeur à une autre tension peut entraîner une surchauff e et endommager le chargeur.
14. TOUJOURS attendre au moins 15 minutes entre
deux recharges pour éviter toute surchauff e du chargeur.
15. TOUJOURS débrancher le cordon d’alimentation de
la prise secteur lorsqu’on ne se sert pas du chargeur.
Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.
1. Lorsque la charge restante de la batterie diminue , le
moteur s'arrête. Dans ce cas de fi gure, chargez immédiatement la batterie.
2. En cas de surcharge de l'outil, actionnez le
commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
3. En cas de surchauff e due à un travail trop intensif,
l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afi n d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infl ammation, respectez scrupuleusement les précautions suivantes :
1. Assurez-vous que les copeaux et la poussière ne
s’accumulent pas sur la batterie.
Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.
Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie.
Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).
2. Ne percez pas la batterie à l’aide d’un objet pointu tel
qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.
3. N’utilisez pas une batterie dont l’extérieur est déformé
ou laisse penser qu’elle est défectueuse. 00BookAC18DANA.indb2500BookAC18DANA.indb25 2022/03/1015:09:272022/03/1015:09:2726 Français
4. N’utilisez pas la batterie à d’autres fi ns que celle
5. En cas d’échec du chargement d’une batterie, même
après un certain délai, arrêtez immédiatement le rechargement.
6. N’exposez pas la batterie à des températures ou à
une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
7. Maintenez à la batterie à l’écart de toute fl amme
en cas de détection d’une fuite ou d’une mauvaise odeur.
8. Ne pas utiliser à proximité d’une source puissante
d’électricité statique.
9. En cas de fuite de la batterie, de mauvaise odeur,
de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus.
10. Ne plongez jamais la batterie dans de l’eau ou tout
autre liquide, et ne laissez aucun liquide s’infi ltrer à l’intérieur de la batterie. L’entrée de liquides conducteurs, tel que de l’eau, peut causer des dommages pouvant entraîner un incendie ou une explosion. Rangez votre batterie dans un endroit frais et sec, à l’écart d’objets combustibles et infl ammables. Les atmosphères corrosives doivent être évitées. PRÉCAUTION
1. En cas de projection dans les yeux de liquide ayant
fuit de la batterie, ne vous frottez pas les yeux, rincez- les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.
2. En cas de projection de liquide ayant fuit de la
batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.
3. En cas de détection de rouille, de mauvaise odeur,
de surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.
Ne pas mettre d’objet conducteur d’électricité, tels que clous, fi l d’acier, de cuivre ou autre fi l dans la mallette de rangement.
Soit ranger le bloc de pile avec l’outil électrique ou de manière sécuritaire en l’enfonçant dans le couvercle jusqu’à ce que les orifi ces de ventilation soient dissimulés afi n d’éviter les courts-circuits. (Voir la Fig. 3)
À PROPOS DU TRANSPORT DE LA
BATTERIE LITHIUM-ION Lors du transport d’une batterie lithium-ion, veuillez observer les précautions suivantes. AVERTISSEMENT Informez la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport.
Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classifi cation de transport des produits dangereux et nécessitent l'application de procédures spéciales.
Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.
PROPRIETAIRES DE CET OUTIL! 00BookAC18DANA.indb2700BookAC18DANA.indb27 2022/03/1015:09:282022/03/1015:09:2828 Français DESCRIPTION FONCTIONNELLE REMARQUE Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diff érents de ceux de l’outil motorisé utilisé.
1. Pistolet à calfeutrer sans fi l

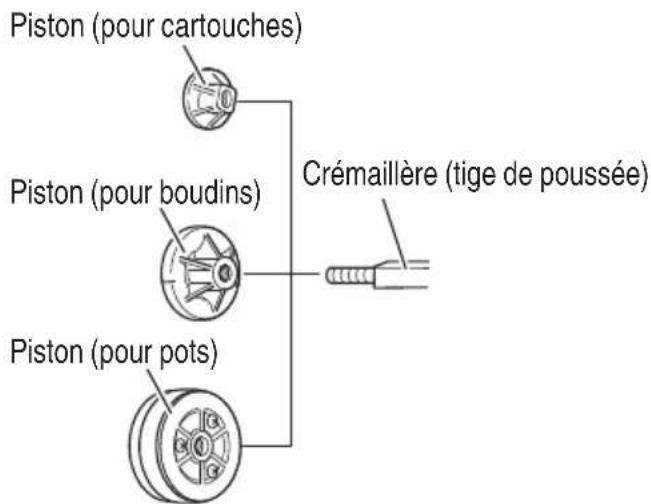

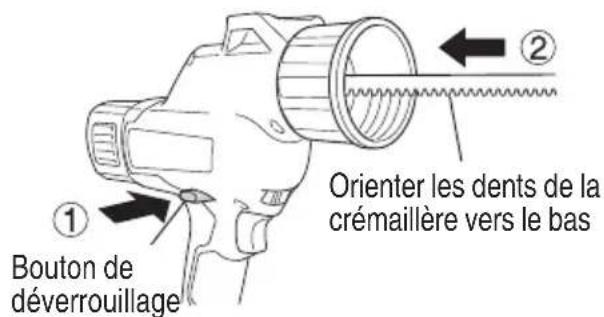

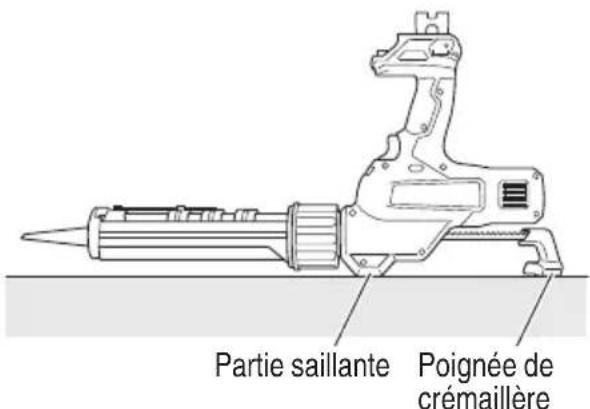

Bouton de déverrouillage Partie saillante Piston (pour cartouches) Poignée de crémaillère Broche Écrou de support Crémaillère (tige de poussée) (support de 300 ml) Support de 300 ml Crochet Batterie (vendus séparément) Interrupteur Témoin DEL Plaque signalétique Moteur Cadran Fig. 2
(accessoires en option…vendus séparément)
3. Chargeur de batterie

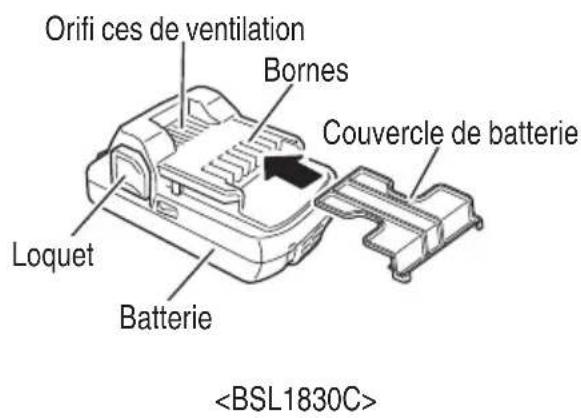

(accessoires en option…vendus séparément) Loquet Orifi ces de ventilation Bornes Couvercle de batterie Batterie Orifi ces de ventilation Cordon Plaque signalétique Lampe témoin Rail de guidage <BSL1830C> Fig. 3 <UC18YFSL> Fig. 4 00BookAC18DANA.indb2800BookAC18DANA.indb28 2022/03/1015:09:282022/03/1015:09:2829 Français SPECIFICATIONS
1. Pistolet à calfeutrer sans fi l
Modѐle AC18DA Moteur Moteur CC Vitesse de distribution 0–33 pouces/min (0–14 mm/s) Force de distribution maximale 674 lb (3 000 N) Batterie Type Batterie au Li-ion modèle BSL1830C (3,0 Ah) Tension CC 18 V Poids 5,1 lbs. (2,3 kg) (BSL1830C attaché)
2. Chargeur de batterie
Modѐle UC18YFSL Source d’alimentation d’entrée Monophasée: CA 120 V 60 Hz Durée de recharge (à une température de 68°F (20°C)) BSL1830C: Env. 45 min Tension de charge CC 14,4 V–18 V Courant de charge CC 3,5 A Poids 1,1 lbs. (0,5 kg) REMARQUE: La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation. 00BookAC18DANA.indb2900BookAC18DANA.indb29 2022/03/1015:09:282022/03/1015:09:2830 Français
Application dans les conduits, les cuisines et les salles de bains, les murs extérieurs, etc.
Remplissage des joints des murs extérieurs ou des carreaux
Renforcement de l’étanchéité à l’air et à l’eau
Assemblage et fi xation du verre à glace, et réparation des aquariums

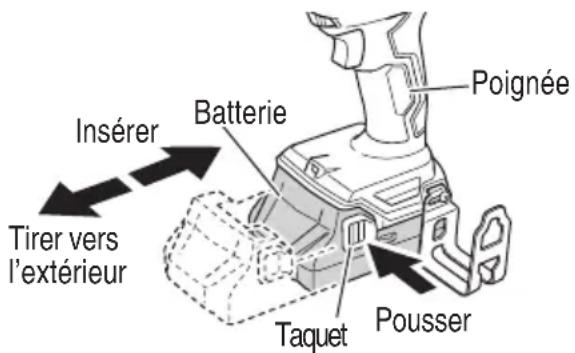

Installation de la batterie. Aligner la batterie sur la fente de la poignée de l’outil et la glisser à l’intérieur. Toujours insérer la batterie à fond, jusqu’à ce qu’elle se bloque avec un petit déclic. Sinon, elle risque de tomber accidentel lement de l’outil et de blesser l’opérateur ou d’autres personnes alentour (Fig. 5).
Retrait de la batterie. Sortir la batterie de la poignée de l’outil tout en appuyant sur le taquet (2 taquets) de la batterie (Fig. 5). Taquet Poignée Batterie Tirer vers l’extérieur Pousser Insérer Fig. 5
REMARQUE Avant de brancher le chargeur dans la prise, vérifi er les points suivants.
La tension de la source d’alimentation est indiquée sur la plaque signalétique.
Le cordon n’est pas endommagé. AVERTISSEMENT Ne pas eff ectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Si la recharge est eff ectuée à une tension supérieure à la tension indiquée sur la plaque signalétique, le chargeur sera brûlé.
1. Brancher le cordon d’alimentation du chargeur
dans une prise murale. Une fois que le cordon d’alimentation est branché, le témoin de charge clignote en rouge. (A intervalles d’une seconde) AVERTISSEMENT Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiate ment.
2. Insérer la batterie dans le chargeur de batterie.
Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 6. Lampe témoin Batterie Rail de guidage Fig. 6
Lorsque vous insérez une batterie dans le chargeur, la lampe témoin s'allume en rouge en continu. Lorsque la batterie est totalement rechargée, le voyant d’état de chargement clignote en rouge (à intervalles d’une seconde). (Voir Tableau 2) (1) Indication du voyant Les indications du témoin lumineux sont expliquées dans le Tableau 2, en fonction de l’état du chargeur de batterie ou de la batterie. 00BookAC18DANA.indb3000BookAC18DANA.indb30 2022/03/1015:09:282022/03/1015:09:2831 Français Tableau 2 Explications de la lampe témoin Lampe témoin (rouge) Avant la recharge Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Branché à la source d'alimentation Pendant la recharge S’allume S’allume sans interruption Recharge terminée Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Veille en surchauff e Clignote S’allume pendant 1 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Batterie en surchauff e. Chargement impossible (le chargement commencera une fois que la batterie sera froide). Recharge impossible Clignote S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Eteint pendant 0,1 seconde) Anomalie de la batterie ou du chargeur (2) Au sujet de la température de la batterie rechargeable. Les températures des batteries rechargeables sont indiquées dans le Tableau 3. Laisser refroidir les batteries qui ont chauff é avant de les recharger. Tableau 3 Batteries rechargeables Températures de recharge de la batterie BSL1830C 32°F–122°F (0°C–50°C) (3) Durée de recharge (A 68°F (20°C)) Tableau 4 Temps de recharge Chargeur Batterie UC18YFSL BSL1830C Env. 45 min REMARQUE Le temps de recharge peut varier en fonction de la température ambiante.
4. Débrancher le chargeur de batterie de la prise.
PRÉCAUTION Ne pas débrancher la fi che de la prise en tirant sur le cordon. Pour éviter tout dommage lorsqu’on débranche la fi che de la prise, bien tenir la fi che proprement dite.
5. Retirer la batterie du chargeur de batterie.
Sortir la batterie du chargeur tout en la soutenant de la main. REMARQUE Bien sortir la batterie du chargeur de batterie après usage, et la conserver. En ce qui concerne le courant de décharge d’une batterie neuve Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d’être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois. Comment prolonger la durée de vie des batteries (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira. 00BookAC18DANA.indb3100BookAC18DANA.indb31 2022/03/1015:09:282022/03/1015:09:2832 Français (2) Eviter d’eff ectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. PRÉCAUTION
Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 secondes avant de passer à la recharge suivante.
Si la batterie est chaude quand elle est rechargée, parce qu’elle est restée longtemps en plein soleil ou parce qu’elle vient juste d’être utilisée, la lampe pilote du chargeur clignote en s’allumant pendant 1 seconde, puis en s’éteignant pendant 0,5 seconde. La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.
Quand la lampe témoin clignote rapidement (à intervalles de 0,2 seconde), vériffi er le chargeur et retirer tout objet étranger qui serait tombé dans son connecteur. S’il n’y a rien d’amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé.
PRÉCAUTION Pour éviter tout risque d’accident grave, vérifi er que l’interrupteur se trouve à la position OFF (arrêt), et sortir la batterie.
1. Vérifi er l’aire de travail
Vérifi er l’aire de travail pour s’assurer qu’il n’y a ni débris ni désordre. Evacuer l’aire de travail des personnes non autorisées. S’assurer que l’éclairage et la ventilation sont adéquats.
2. Interrupteur d’alimentation
S’assurer que l’interrupteur est sur la position OFF (arrêt).
3. Utilisation du crochet
Vous pouvez utiliser le crochet pour poser brièvement l’outil pendant le fonctionnement. Vous pouvez changer l’emplacement du crochet à gauche ou à droite. Crochet Fig. 7 AVERTISSEMENT
Le crochet n’est pas prévu pour accrocher l’outil sur vous. Pour éviter les blessures, n’accrochez pas l’outil à votre ceinture, vos pantalons et toute autre partie de votre corps.
N’utilisez pas le crochet dans les endroits élevés, sous peine de causer des accidents imprévisibles comme échapper l’outil.

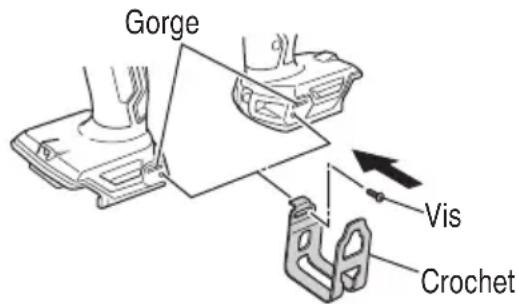

Lorsque vous utilisez le crochet, assurez-vous que l’outil est placé dans un endroit stable où il ne glissera pas ou ne sera pas délogé par le vent. PRECAUTION Installez fermement le crochet. Une mauvaise installation pourrait provoquer des blessures pendant l’utilisation. (1) Installation du crochet. Installez le crochet à fond dans la gorge de l’outil électrique et serrez les vis pour le maintenir fermement. (Fig. 8) Gorge Vis Crochet Fig. 8 00BookAC18DANA.indb3200BookAC18DANA.indb32 2022/03/1015:09:292022/03/1015:09:2933 Français Tableau 6 Support Cartouches Boudins Pots 300 ml Inclus de série (Inclus avec le support de 300 ml)

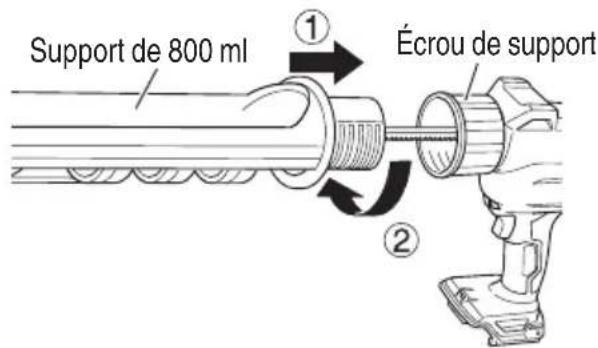

600 ml Inclus avec le support de 600 ml Inclus avec le support de 600 ml 800 ml Pour les solives (Inclus avec le support de 800 ml)

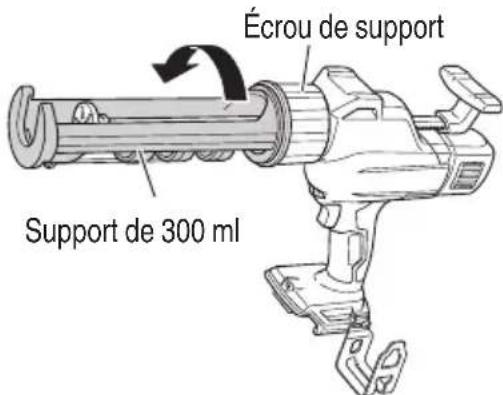

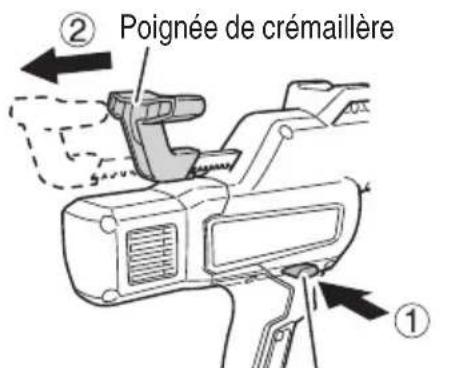

< Retrait du support de 300 ml > (1) Tenez l’écrou du support et tournez le support dans le sens de la fl èche pour le retirer du corps principal. (Fig. 10) Écrou de support Support de 300 ml Fig. 10 (2) Desserrez la vis à l’arrière de la poignée de crémaillère et retirez la poignée de la crémaillère. (Fig. 11) Poignée de crémaillère Vis Crémaillère Fig. 11
4. Types de produits d’étanchéité
L’outil peut utiliser trois types de produits d’étanchéité. Reportez-vous au Tableau 5 pour connaître le support approprié pour le produit d’étanchéité utilisé. Tableau 5 Produit d’étanchéité Support Cartouches Support de 300 ml pour les solives Support de 800 ml (vendu séparément) Boudins Support de 600 ml (vendu séparément) Pots PRÉCAUTION Avant utilisation, reportez-vous aussi aux instructions fi gurant sur l’emballage du produit d’étanchéité pour vous assurer que vous l’utilisez correctement. REMARQUE Ne réduisez pas le diamètre de la coupe transversale de la buse de 3 mm ou plus. Cela pourrait provoquer une fuite du produit d’étanchéité du côté piston ou endommager la cartouche.
5. Remplacement du piston
Le piston peut être monté sur la crémaillère simplement en le vissant. Aucune vis ni aucun outil n’étant nécessaires, il est facile de remplacer le piston même en plein travail. (Fig. 9) Le piston à utiliser dépend du produit d’étanchéité. Reportez-vous au Tableau 6 pour les pistons correspondants. Piston (pour cartouches) Piston (pour boudins) Piston (pour pots) Crémaillère (tige de poussée) Fig. 9 00BookAC18DANA.indb3300BookAC18DANA.indb33 2022/03/1015:09:292022/03/1015:09:2934 Français (3) Tout en appuyant sur le bouton de déverrouillage pour libérer le verrou, sortez la crémaillère par le côté avant du corps principal. (Fig. 12) Avec le piston toujours attaché à la crémaillère Crémaillère Bouton de déverrouillage Fig. 12 Lors de la pose, eff ectuez la procédure de dépose dans l’ordre inverse. < Fixation du support de 600 ml > (1) Fixez le piston correspondant au produit d’étanchéité à utiliser en le vissant dans la crémaillère. (2) Tout en appuyant sur le bouton de déverrouillage pour libérer le verrou, insérez la crémaillère par le côté avant du corps principal. Insérez-la de manière à ce que ses dents soient tournées vers le bas. (Fig. 13) Orienter les dents de la crémaillère vers le bas Bouton de déverrouillage Fig. 13 (3) Fixez la poignée de crémaillère à la crémaillère à l’aide de la vis. (4) Fixez le support de 600 ml en l’insérant dans l’écrou du support et en le tournant dans le sens de la fl èche jusqu’à ce qu’il fasse contact. (Fig. 14) Support de 600 ml Écrou de support Fig. 14 < Fixation du support de 800 ml > (1) Tout en appuyant sur le bouton de déverrouillage pour libérer le verrou, insérez la crémaillère par le côté avant du corps principal. Insérez la crémaillère de sorte que les dents soient tournées vers le bas et que les fi lets femelles se trouvent du côté de la poignée de crémaillère. (Fig. 15) Poignée de crémaillère Côté fi let femelle de la crémaillère Orienter les dents de la crémaillère vers le bas Fig. 15 (2) Fixez la poignée de crémaillère à la crémaillère à l’aide de la vis. (3) Fixez le support de 800 ml en l’insérant dans l’écrou du support et en le tournant dans le sens de la fl èche jusqu’à ce qu’il fasse contact. (Fig. 16) Support de 800 ml Écrou de support Fig. 16 (4) Vissez le piston sur la crémaillère. REMARQUE Lors du retrait du support de 800 ml, retirez le piston de la crémaillère avant de retirer le support, car le piston se coincera au retrait du support.
7. Chargement du produit d’étanchéité

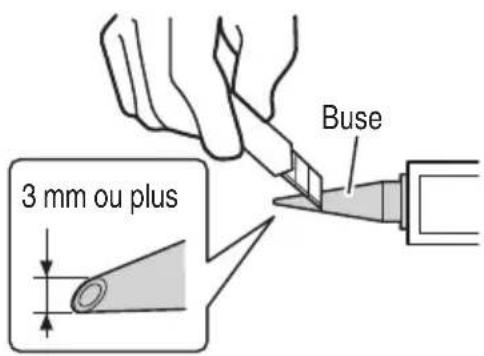

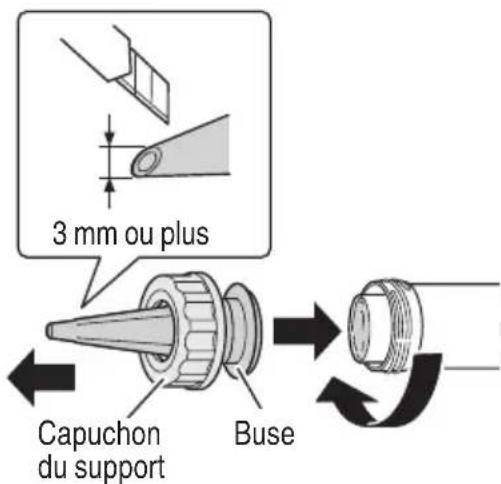

PRÉCAUTION Veuillez aussi vérifi er les informations sur l’emballage du produit d’étanchéité avant utilisation. 00BookAC18DANA.indb3400BookAC18DANA.indb34 2022/03/1015:09:292022/03/1015:09:2935 Français < Cartouches > (1) Coupez la pointe de la buse en angle. (Fig. 17) Buse 3 mm ou plus Fig. 17 (2) Retirez la buse et utilisez l’extrémité coupée pour briser la membrane à l’intérieur de la cartouche, puis replacez-la dans sa position d’origine. (Fig. 18) Buse Fig. 18 (3) Tout en appuyant sur le bouton de déverrouillage du corps principal pour libérer le verrou, tirez la poignée de crémaillère vers l’arrière pour rapprocher le piston du côté du corps principal. (Fig. 19) Poignée de crémaillère Bouton de déverrouillage Fig. 19 (4) Chargez la cartouche dans le support. (Fig. 20) Cartouche Support Poignée de crémaillère Fig. 20 < Boudins > (1) Appuyez sur le bouton de déverrouillage du corps principal pour libérer le verrou, puis tirez la poignée de crémaillère vers l’arrière pour rapprocher le piston du côté du corps principal. (Fig. 19) (2) Placez le boudin dans le support de 600 ml et coupez la partie fermée à l’extrémité. (Fig. 21) Boudin Support de 600 ml Fig. 21 (3) Assemblez le capuchon du support et la buse, puis fi xez-les au support. Coupez la pointe de la buse à 3 mm ou plus avant utilisation. (Fig. 22) Buse Capuchon du support 3 mm ou plus Fig. 22 00BookAC18DANA.indb3500BookAC18DANA.indb35 2022/03/1015:09:302022/03/1015:09:3036 Français < Pot > Préparez le produit d’étanchéité à l’avance pour qu’il soit prêt à l’emploi, conformément à la notice du produit d’étanchéité. (1) Placez la pointe du support de 600 ml dans le contenant dans lequel se trouve le produit d’étanchéité. Tout en appuyant sur le bouton de déverrouillage pour déverrouiller, tirez sur la poignée de crémaillère pour aspirer le produit d’étanchéité. (Fig. 23) Poignée de crémaillère Pot Support de 600 ml Bouton de déverrouillage Fig. 23 (2) Assemblez le capuchon du support et la buse puis fi xez-les au support. Coupez la pointe de la buse à 3 mm ou plus avant utilisation. (Fig. 22) REMARQUE Après l’aspiration, essuyez légèrement tout produit d’étanchéité qui adhère au bord du support avant de fi xer le capuchon du support.
8. Vérifi er l’insertion de la batterie
AVERTISSEMENT Si l’on insère la batterie alors que l’interrupteur se trouve à la position ON (marche), l’outil risque de démarrer immédiatement et de provoquer un grave accident. PRÉCAUTION Enfoncer la batterie jusqu’à ce qu’elle se mette en place dans un petit déclic. Sinon, elle risque de tomber accidentellement de l’outil et de blesser l’opérateur ou les personnes alentour. UTILISATION AVERTISSEMENT Pendant l’utilisation, tenez fermement le corps de l’outil des deux mains. PRÉCAUTION
N’appliquez pas une charge déraisonnable sur l’outil qui provoque le blocage du moteur, par exemple en essayant d’utiliser un produit d’étanchéité durci. Retirez le produit d’étanchéité durci sous peine de provoquer un dysfonctionnement.
Éloignez vos mains des pièces mobiles lorsque vous utilisez l’outil. Vous risquez de vous pincer les doigts.
Portez des lunettes de sécurité pendant que vous travaillez.
1. Fonctionnement de la gâchette
Tirez sur la gâchette pour faire sortir le piston. Au début, tirez légèrement sur la gâchette et commencez lentement. (Fig. 24) Lorsque la gâchette est relâchée, le piston recule légèrement avant de s’arrêter. Cela empêche le produit d’étanchéité restant à l’extrémité de la buse de dégouliner. Gâchette Fig. 24
Le cadran peut être utilisé pour régler la vitesse de sortie maximale sur six niveaux. (Fig. 25) Utilisez-le tout en réglant la pression sur la gâchette pour obtenir la vitesse optimale, en fonction de la dureté du produit d’étanchéité et de la température. REMARQUE Si la section transversale de la buse est petite (3 mm ou moins) ou si le produit d’étanchéité est poussé vers l’extérieur à une vitesse rapide à basse température, il existe un risque de fuite du produit d’étanchéité vers le côté piston. Cadran Fig. 25 00BookAC18DANA.indb3600BookAC18DANA.indb36 2022/03/1015:09:312022/03/1015:09:3137 Français < Réutilisation des cartouches usagées > Faites pivoter latéralement l’extrémité de la broche fi xée au bas du support pour la détacher, utilisez-la pour racler et retirer les morceaux durcis de la buse ou de la cartouche, puis fi xez-la au support. (Fig. 28) REMARQUE Veillez à ne pas rayer l’intérieur du contenant avec la broche. Broche Produit d’étanchéité durci Produit d’étanchéité durci Broche Fig. 28
5. Messages d’alerte par témoin DEL
Cet appareil dispose de fonctions qui sont conçues pour protéger l’outil lui-même, ainsi que la batterie. Lorsque le commutateur est tiré, si l'une des fonctions de protection s'active pendant le fonctionnement, le témoin DEL clignote comme décrit dans le Tableau 7. Lorsque l'une des fonctions de protection est enclenchée, enlever immédiatement votre doigt du commutateur et suivre les instructions décrites sous l'action corrective. Tableau 7 Fonction de sauvegarde Affi chage de la DEL d’éclairage Action corrective Protection contre les surcharges Marche 0,1 seconde/ Arrêt 0,5 seconde Éliminer la cause de la surcharge.
PRECAUTIONS DE FONCTIONNEMENT
Repos de l’appareil après un travail continu Après une utilisation continue, laisser reposer l’appareil pendant 15 minutes environ lors du remplacement de la batterie. La température du moteur, de la gâchette, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage.
3. Comment utiliser la DEL d’éclairage
Lorsque l'interrupteur est tiré, la DEL d’éclairage allumera automatiquement la pointe de l'outil. (Fig. 26) La DEL d’éclairage s'éteindra automatiquement lorsque l'interrupteur est relâché. Interrupteur DEL d’éclairage Fig. 26 PRÉCAUTION
N’exposez pas vos yeux directement à la lampe en la regardant. Une exposition continue de vos yeux à la lampe pourrait les blesser.
Essuyer toute poussière ou saleté située sur la lentille du témoin DEL avec un chiff on doux, en faisant attention de ne pas rayer la lentille. Des rayures sur la lentille du témoin DEL peuvent entraîner une baisse de la luminosité.
4. Conseils de travail
Commencez à basse vitesse, et voyez à quel point le produit d’étanchéité est dur et s’il sort bien. La vitesse est contrôlée par le cadran et la pression sur la gâchette.
Soutenez le bas du support avec la main.
Lorsque le produit d’étanchéité adhère au support, essuyez avec un chiff on. < Pose temporaire de l’outil pendant le travail > Il peut être posé à l’envers sur la partie saillante qui se trouve sur le dessus du corps principal. (Fig. 27) REMARQUE Posez-le sur une surface stable. Partie saillante Poignée de crémaillère Fig. 27 00BookAC18DANA.indb3700BookAC18DANA.indb37 2022/03/1015:09:312022/03/1015:09:3138 Français
Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifi er qu’elles sont serrées à fond. PRÉCAUTION Il serait extrêmement dangereux d’utiliser cet outil électrique avec des vis mal serrées.
2. Entretien du moteur
Le bobinage de l’ensemble moteur est le ”cœur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huille ou de l’eau.
3. Vérifi er s’il y a de la poussière.
Enlever la poussière avec un chiff on doux ou un chiff on humecté d’eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.
4. Inspection des bornes (outil et batterie)
Assurez-vous qu'il n'y a pas de copeaux ou de poussières accumulés sur les bornes. À l’occasion, vérifi er avant, pendant et après le fonctionnement. PRÉCAUTION Retirez tous les copeaux ou la poussière qui se sont accumulés sur les bornes. Le non-respect de cette consigne pourrait provoquer un dysfonctionnement.
Les roulements sur cet outil ont été suffi samment lubrifi és avec une huile lubrifi ante de qualité en prenant en compte la durée de vie prévue de cet outil dans des conditions normales de fonctionnement. Par conséquent, il n’est pas nécessaire de lubrifi er davantage.
ENTRETIEN ET INSPECTION
AVERTISSEMENT Veiller à éteindre l’outil et à retirer la batterie avant de réaliser une inspection ou l’entretien.
6. Mise au rebut d’une batterie usée
AVERTISSEMENT Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d’exploser si elle est incinérée. La batterie est recyclable. Lorsqu’elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifi er auprès de son service de ramassage d’ordures les options de recyclage et la procédure correcte de mise au rebut.
Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants. REMARQUE Stockage des batteries au lithium-ion Assurez-vous que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérez la batterie en fi n de vie et procurez-vous en une neuve.
8. Entretien et réparation
Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être eff ectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISÉ. 00BookAC18DANA.indb3800BookAC18DANA.indb38 2022/03/1015:09:312022/03/1015:09:3139 Français PRÉCAUTION Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. ACCESSOIRES AVERTISSEMENT TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires metabo HPT. Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilissl avec cet outil. En cas de doute, contacter metabo HPT pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de metabo HPT. ACCESSOIRES STANDARD AC18DA (NN) Crochet ....................................................................................................................... 1 Lunettes de sécurité ................................................................................................... 1 La batterie, le chargeur de batterie, l’étui en plastique et le couvercle de la batterie ne sont pas inclus.
4. Chargeur de batterie (UC18YFSL)
5. Couvercle de batterie (No. de code 329897)
Avis important sur les batteries pour outils électriques sans fi l metabo HPT Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi é, ou encore si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres composants internes). 00BookAC18DANA.indb3900BookAC18DANA.indb39 2022/03/1015:09:312022/03/1015:09:3140 Español
