BL36200 - Batterie HiKOKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de batterie à dos (backpack)
Marque	HiKOKI (metabo HPT)
Modèle	BL36200
Capacité de la batterie	Lithium-ion 36 V CC, 21 Ah (21000 mAh), 80 cellules
Tension de sortie adaptateur	36 V CC (max 50 A)
Sortie USB	5 V CC, 0.5 A
Poids total (batterie + adaptateur + support)	Env. 7,8 kg (batterie 6,3 kg, adaptateur 0,5 kg, support 1,0 kg)
Dimensions de la batterie haute capacité	330 × 250 × 109 mm
Température de fonctionnement	0 °C à 40 °C
Température de charge	0 °C à 50 °C
Chargeur compatible	UC36YRSL (14,4 V – 36 V)
Temps de charge typique	Environ 10 heures à 20 °C
Autonomie (indicative)	Variable selon l'outil utilisé
Protection intégrée	Coupure automatique en cas de surcharge, surchauffe, sous-tension ; arrêt après 5 h d'inactivité
Utilisations prévues	Alimentation pour outils sans fil 36 V metabo HPT et appareils USB 5 V
Entretien et nettoyage	Nettoyer avec un chiffon humide et de l’eau savonneuse ; ne pas utiliser de solvants, gazole, diluant, benzène
Stockage	Lieu sec, hors gel, température < 40 °C, à l’abri de la poussière et de l’humidité
Pièces détachées et réparabilité	Confier toute réparation à un centre agréé metabo HPT ; ne pas démonter
Sécurité	Lire le manuel avant usage ; ne pas exposer à l’eau ou au feu ; utiliser uniquement le chargeur dédié
Garantie	Consulter les conditions du fabricant

FOIRE AUX QUESTIONS - BL36200 HiKOKI

Combien de temps faut-il pour recharger complètement le BL36200 ?

Avec le chargeur UC36YRSL et à une température ambiante de 20 °C, le temps de charge est d’environ 10 heures. Ce temps peut varier selon la température.

Quels outils puis-je alimenter avec ce système batterie à dos ?

Le BL36200 est conçu pour alimenter les outils électriques sans fil 36 V de metabo HPT via l’adaptateur 36 V, ainsi que les appareils USB (5 V, 0,5 A maximum). N’utilisez pas avec d’autres marques ou tensions.

Comment savoir si la batterie est faible ?

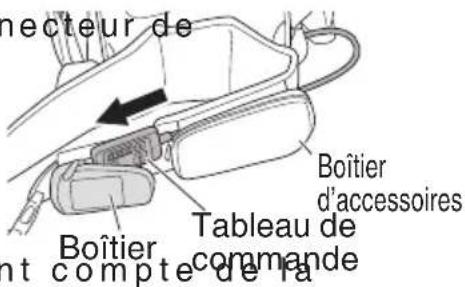

Appuyez sur l’interrupteur de capacité restante sur le tableau de commande. Les voyants rouges s’allument ; si le dernier clignote, la batterie est vide et doit être rechargée immédiatement.

Puis-je utiliser le BL36200 sous la pluie ?

Non, le système ne doit pas être mouillé ni utilisé sous la pluie ou dans un environnement humide. Le non-respect expose à un risque de choc électrique, d’incendie ou de dysfonctionnement.

Quel est le poids du système complet ?

Le poids total est d’environ 7,8 kg (batterie 6,3 kg + adaptateur 0,5 kg + support 1,0 kg). Il est conçu pour être porté sur le dos.

Que faire en cas de surchauffe de la batterie ?

La protection coupe l’alimentation. Arrêtez l’outil, mettez l’interrupteur principal sur OFF et placez la batterie dans un endroit bien ventilé, à l’ombre, jusqu’à ce qu’elle refroidisse (température < 40 °C). La recharge reprendra automatiquement.

Comment nettoyer le BL36200 ?

Utilisez un chiffon doux imbibé d’eau savonneuse bien essoré. N’utilisez jamais de solvants (gazole, diluant, benzène, kérosène) car ils peuvent dissoudre le plastique. Ne passez pas en machine à laver.

Puis-je stocker la batterie longtemps sans l’utiliser ?

Oui, mais elle doit être complètement chargée avant le stockage. Pour une durée > 3 mois, rechargez-la au moins une fois par an. Stockez-la dans un endroit sec, tempéré (< 40 °C), hors de portée des enfants.

Le BL36200 est-il compatible avec les outils d’autres marques ?

Non, le système est spécifiquement conçu pour les outils sans fil 36 V de metabo HPT. L’utilisation avec d’autres équipements peut endommager la batterie ou l’outil et annule la garantie.

Comment éliminer la batterie en fin de vie ?

Ne la jetez pas avec les ordures ménagères et ne l’incinérez pas (risque d’explosion). Déposez-la dans un point de collecte pour batteries ou chez votre revendeur pour recyclage, conformément aux réglementations locales.

MODE D'EMPLOI BL36200 HiKOKI

Système de batterie à dos

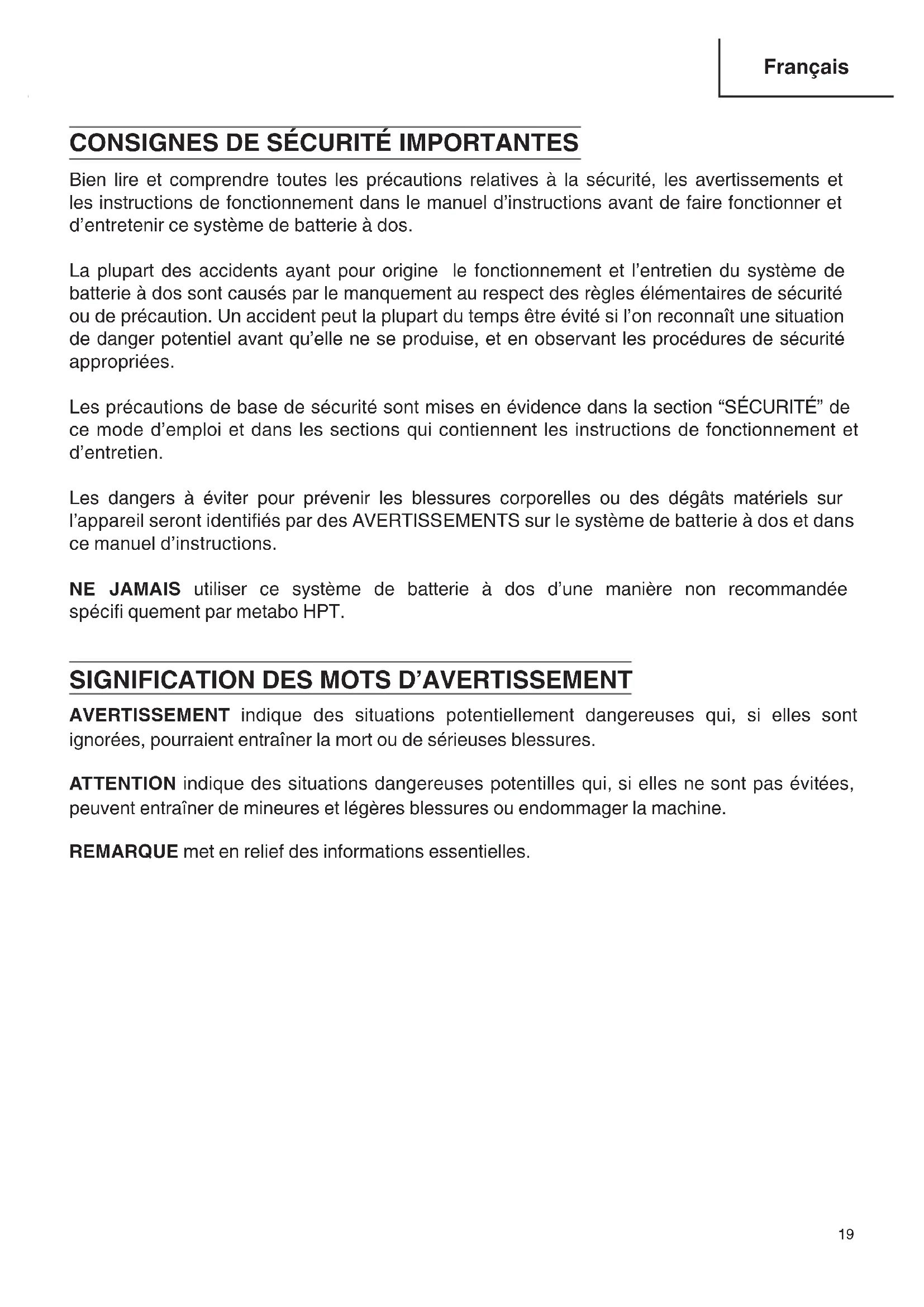

L'utilisation INAPPROPRIÉE OU DANGEREUSE de ce système de batterie à dos peut entraîner la mort ou de sérieuses lésions corporelles !

Ce manuel contient des informations importantes sur la sécurité du produit. Veuillez lire et comprendre ce manuel AVANT de faire fonctionner le système de batterie à dos.

Veuillez garder ce manuel disponible pour tous autres utilisateurs et propriétaires avant qu'ils n'utilisent le système de batterie à dos. Ce manuel devra être rangé dans un endroit sûr.

Bien lire et comprendre toutes les précautions relatives à la sécurité, les avertissements et les instructions de fonctionnement dans le manuel d'instructions avant de faire fonctionner et d'entretenir ce système de batterie à dos.

La plupart des accidents ayant pour origine le fonctionnement et l'entretien du système de batterie à dos sont causés par le manquement au respect des règles élémentaires de sécurité ou de précaution. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SÉCURITÉ” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers à éviter pour prévenir les blessures corporelles ou des dégâts matériels sur l'appareil seront identifiés par des AVERTISSEMENTS sur le système de batterie à dos et dans ce manuel d'instructions.

NE JAMAIS utiliser ce système de batterie à dos d'une manière non recommandée spécifi quement par metabo HPT.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

ATTENTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SÉCURITÉ

PRÉCAUTIONS DE SÉCURITÉ POUR L'UTILISATION DU SYSTÈME DE BATTERIE À DOS

AVERTISSEMENT:

La mort ou de sérieuses blessures corporelles peuvent résulter de l'utilisation inappropriée ou dangereuse du système de batterie à dos. Afin d'éviter ces risques, bien suivre ces recommandations élémentaires de sécurité:

LIRE TOUT CE MODE D'EMPLOI

1. Le système de batterie à dos doit uniquement être utilisé pour les outils électriques sans fil 36 V metabo HPT ou des produits à prise USB (5 VCC).
   Une utilisation avec des produits autres que ceux spécifiés peut entraîner une détérioration ou un dysfonctionnement du système de batterie à dos ou de l'équipement auquel il est connecté, provoquant ainsi un dysfonctionnement.
   metabo HPT ne peut être tenue responsable des dommages résultant de l'utilisation du système de batterie à dos avec des produits non spécifiés.

2. Veillez à ranger le système de batterie à dos dans un endroit propre et rangé.

3. Les particules de poussière et corps étrangers pénétrant dans les bornes peuvent provoquer des courts-circuits susceptibles de provoquer l'émission de fumée ou un début d'incendie.

4. Le rangement ou l'utilisation du système de batterie à dos dans un endroit non rangé peut entraîner un accident.

5. Si le système de batterie à dos fait l'objet d'une chute ou d'un choc accidentel, vérifiez l'absence de détérioration, de fissure ou de déformation.

Les détériorations, la présence de fissures et les déformations peuvent entraîner une blessure.

1. Ne posez pas d'objets lourds sur le système de batterie à dos, ne le couvrez pas et ne l'utilisez pas sur une surface instable pouvant entraîner sa chute.

Le non-respect de cette précaution peut entraîner une blessure, un choc électrique ou un début d'incendie.

1. Ne vous tenez pas sous l'appareil lors du nettoyage d'endroits en hauteur.

La chute de l'unité principale ou d'un autre équipement peut entraîner des accidents.

1. N'utilisez pas de câbles de branchement autres que ceux spécifiés.

Le non-respect de cette précaution peut entraîner une surchauffe, un début d'incendie, un choc électrique ou une blessure.

1. Le système de batterie à dos doit être utilisé à l'intérieur d'une plage de températures comprise entre 0 et 40 °C.

Le non-respect de cette instruction peut entraîner une dégradation des performances du système de batterie à dos, pouvant aboutir à une surchauffe et une détérioration de l'appareil.

1. Ne stockez pas le système de batterie à dos dans des endroits soumis à des températures élevées, tels que le tableau de bord, le coffre ou la soute d'un véhicule non ventilé, ni à la lumière directe du soleil.

Le non-respect de cette précaution peut entraîner une dégradation ou une diminution de la capacité de la batterie, à l'origine d'une surchauffe ou d'un début d'incendie.

1. Le système de batterie à dos ne doit pas être mouillé. Il ne doit pas non plus être utilisé sous la pluie, ni dans des endroits humides.

Le non-respect de cette précaution peut entraîner un choc électrique, un début d'incendie ou des dysfonctionnements.

1. Vérifiez que le lieu où le système de batterie à dos est utilisé est bien éclairé.

L'utilisation du système de batterie à dos dans un endroit sombre peut entraîner un accident.

1. Si vous travaillez sans tenir le système de batterie à dos, veillez à le placer de biais sur une surface stable pour l'empêcher de tomber ou de basculer.

Le non-respect de cette précaution peut provoquer une dégradation de l'appareil.

1. Lorsque le système de batterie à dos est utilisé avec un équipement sans fil, les travaux entrepris à l'aide de cet équipement doivent être réalisés par une seule personne.

Une utilisation conjointe de l'équipement par deux personnes peut provoquer des accidents.

1. Ne rechargez pas le système de batterie à dos à proximité de copeaux de bois, de gaz inflammables, d'huile, de gasoil ou d'autres substances combustibles.

Le non-respect de cette précaution peut entraîner des explosions, un début d'incendie ou un autre type d'accident.

1. N'exposez pas le système de batterie à dos au sel, à des gaz chimiques, du sable, de la saleté ou de la poussière.

Le non-respect de cette précaution peut entraîner une surchauffe, un début d'incendie, une dégradation ou une blessure.

1. Ne pas utiliser de batterie ou d'appareil endommagé ou modifié. Des batteries endommagées ou modifiées peuvent présenter un comportement imprévisible entraînant des risques d'incendie, d'explosion ou de blessure.

2. Ne pas exposer une batterie ou un appareil au feu ou à une température trop élevée. Une exposition au feu ou à une température excédant les 265°F (130°C) peut provoquer une explosion.

3. Ne démontez pas le système de batterie à dos et ne tentez pas de le réparer ni de le modifi er.

Le non-respect de cette précaution peut entraîner une surchauffe, le déclenchement d'un incendie, un choc électrique ou une blessure.

1. N'insérez pas d'aiguilles, d'épingles à cheveux ou d'autre objet métallique dans le système de batterie à dos.

Le non-respect de cette précaution peut entraîner une surchauffe, le déclenchement d'un incendie, un choc électrique ou une blessure.

1. Le système de batterie à dos ne doit pas être basculé, jeté, lâché ou soumis à un fort impact.

Le non-respect de cette précaution peut entraîner une surchauffe, le déclenchement d'un incendie, un choc électrique ou une blessure.

1. En cas d'anomalies ou de dysfonctionnements, posez le système de batterie à dos au sol et débranchez immédiatement le courant. Contactez le centre de maintenance agréé metabo HPT pour procéder aux contrôles et réparations.

Le non-respect de cette précaution peut entraîner une dégradation, un début d'incendie ou une blessure.

1. Veillez à utiliser uniquement les accessoires spécifiés.

Utilisez uniquement les accessoires spécifiés dans le manuel d'instructions ou les catalogues metabo HPT.

1. Utilisez le chargeur de batterie dédié.

Utilisez uniquement le chargeur de batterie spécifié dans le manuel d'instructions ou les catalogues metabo HPT. L'utilisation de chargeurs non spécifiés peut entraîner une explosion de la batterie susceptible de provoquer une blessure ou une dégradation de l'appareil.

1. Rechargez complètement la batterie.

- Utilisez une alimentation dont la tension est conforme à celle indiquée sur le chargeur. N'utilisez pas le chargeur avec des alimentations, générateurs de moteurs, survolteur ou tout autre type de transformateur à courant continu. Le non-respect de cette instruction peut entraîner une surchauffe ou un début d'incendie.

- Ne rechargez pas le système de batterie à dos à des températures ambiantes inférieures à 32 °F (0 °C) ou supérieures à 122 °F (50 °C). Le non-respect de cette instruction peut gêner le chargement du système et réduire sa durée de vie.

Il peut également entraîner une explosion ou un début d'incendie.

- Le système de batterie à dos doit être rechargé dans un environnement bien ventilé. Ne couvrez pas le système de batterie à dos ni le chargeur pendant le chargement. Le non-respect de cette instruction peut entraîner une explosion ou un début d'incendie.

- Débranchez le chargeur lorsque vous ne l'utilisez plus.

Le non-respect de cette instruction peut entraîner un choc électrique ou un début d'incendie.

1. Risque de choc électrique

Ne touchez pas la prise d'alimentation ni les bornes du système de batterie à dos avec les mains mouillées. Le non-respect de cette précaution peut provoquer un choc électrique.

1. Ne placez pas le système de batterie à dos à proximité de radiateurs ou d'équipements émettant une chaleur intense.

Le non-respect de cette précaution peut entraîner un choc électrique, le déclenchement d'un incendie ou des accidents.

1. L'utilisation prolongée du système de batterie à dos peut entraîner une fatigue physique. Évitez les postures inconfortables et reposez-vous régulièrement. De plus, arrêtez immédiatement de travailler et reposez-vous si vous sentez un engourdissement dans les doigts, les mains, les bras, les épaules ou le dos... même si vous travaillez uniquement sur de brèves périodes.

Les personnes âgées et autres personnes habituées au travail physique doivent particulièrement veiller à éviter la fatigue.

ATTENTION:

1. Les personnes ne participant pas aux travaux doivent rester à l'écart de la zone de travail.

Veillez à ce que les individus ne participant pas aux travaux n'entrent pas en contact avec le système de batterie à dos, le câble d'alimentation, le câble de l'adaptateur, le câble de l'interrupteur ou le câble du chargeur.

Le non-respect de cette précaution peut provoquer une blessure.

1. Rangez soigneusement le système lorsque vous ne l'utilisez plus.

- Rangez-le dans un endroit sec, en hauteur, ou protégé par un verrou, hors de portée des enfants.

Le non-respect de cette précaution peut provoquer des accidents.

- Ne stockez pas l'alimentation dans des endroits où la température peut être supérieure à 104 °F (40 °C) (à l'intérieur de boîtes métalliques ou d'automobiles en été etc.) Le non-respect de cette observation peut entraîner une dégradation, un début d'incendie ou l'émission de fumée.

1. Les travaux de maintenance doivent être réalisés soigneusement.

- Inspectez régulièrement le câble d'alimentation, le câble de l'adaptateur, le câble de l'interrupteur ou le câble du chargeur et contactez un cen metabo HPT pour les faire réparer s'ils sont détériorés.

- Si vous utilisez une rallonge, vérifiez-la régulièrement et remplacez-la si elle est détériorée. Le non-respect de cette instruction peut entraîner un choc électrique ou un court-circuit pouvant provoquer un début d'incendie.

1. Manipulez avec précaution le câble d'alimentation, le câble de l'adaptateur, le câble de l'interrupteur ni le câble du chargeur.

- Ne portez pas le système de batterie à dos uniquement à l'aide du câble d'alimentation, du câble de l'adaptateur, du câble de l'interrupteur ou du câble du chargeur et ne tirez sur aucun câble.

- Ne placez pas le câble d'alimentation, le câble de l'adaptateur, le câble de l'interrupteur ni le câble du chargeur à proximité de la chaleur, d'huile ou d'arêtes vives.

- Le chargement doit être effectué dans un endroit où l'on ne risque pas de marcher, de tirer ou d'exercer une force excessive sur le câble d'alimentation, le câble de l'adaptateur, le câble de l'interrupteur ou le câble du chargeur. Le non-respect de cette instruction peut entraîner un choc électrique ou un court circuit pouvant provoquer un début d'incendie.

1. Utilisez des rallonges adaptées à une utilisation en extérieur.

Utilisez des rallonges à gaine caoutchouc pour charger la batterie en extérieur.

1. Toutes les réparations doivent être confiées à un centre de maintenance agréé metabo HPT.

- Ne tentez pas de modifi er le système de batterie à dos.

- Toutes les réparations doivent être confiées à un centre de maintenance agréé metabo HPT.

Le non-respect de cette instruction peut provoquer un accident ou une blessure.

1. En cas de déformation ou de détérioration sur l'extérieur du chargeur, arrêtez immédiatement d'utiliser ce dernier et contactez un Centre de maintenance agréé metabo HPT.

PRÉCAUTIONS RELATIVES A LA BATTERIE AU LITHIUM ION

Le système de batterie à dos est équipée d'une fonction de protection qui coupe le courant afin de prolonger la durée de vie de la batterie au lithium-ion intégrée.

Il existe des situations dans lesquelles l'appareil s'arrête, même si l'interrupteur de marche/arrêt du système de batterie à dos est en position ON. Il s'agit du fonctionnement normal de la fonction de protection et non d'un dysfonctionnement.

1. Le courant est coupé lorsque la capacité restante de la batterie est faible (baisse de tension jusqu'à 27,5 V).

Dans ce cas, rechargez immédiatement la batterie.

1. Il peut arriver que le courant soit coupé si une charge excessive est appliquée au système de batterie à dos. Dans ce cas, coupez le courant et remédiez à l'origine du problème.

2. Il peut arriver que le courant soit coupé en cas de surchauffe du système de batterie à dos. Dans ce cas, arrêtez toute utilisation et placez l'alimentation dans un endroit bien ventilé, non exposé à la lumière directe du soleil, jusqu'à ce qu'elle ait suffisamment refroidi.

L'utilisation peut reprendre une fois le système suffisamment refroidi.

L'utilisateur est également invité à respecter les précautions suivantes.

AVERTISSEMENT: Les précautions qui suivent doivent absolument être respectées pour éviter une fuite, une surchauffe, un début d'incendie ou l'émission de fumée.

1. Évitez l'accumulation de copeaux et de poussières sur le système de batterie à dos.

2. Évitez la chute de copeaux sur le système de batterie à dos lorsque celui-ci est en fonction.

3. Ne laissez pas le système de batterie à dos dans un endroit où des copeaux ou des poussières sont susceptibles de s'accumuler.

4. Ne rangez pas le système de batterie à dos dans un endroit où des copeaux ou des poussières sont susceptibles de s'accumuler et maintenez-le à l'écart d'objets métalliques (vis, clous etc.)

5. Ne plantez pas de clous dans le système de batterie à dos, ne tapez pas dessus avec un marteau, ne le jetez pas et évitez de le soumettre à un choc violent.

6. N'utilisez pas de système de batterie à dos gravement détérioré ou déformé.
7. N'inversez pas les pôles [+] et [-] du système de batterie à dos.
8. Ne branchez pas le système de batterie à dos directement sur une prise électrique ou l'allume-cigare d'un véhicule.
9. N'utilisez pas le système de batterie à dos avec un équipement autre que celui spécifié.
10. Si le système n'est pas complètement rechargé alors que le temps de charge recommandé est dépassé, arrêtez immédiatement de l'utiliser.
11. N'insérez pas le système de batterie à dos dans un four à micro-onde ou un récipient sous haute pression et ne le soumettez pas à une chaleur ou une pression élevée.
12. Ne court-circuitez pas les bornes du système de batterie à dos.

En rangeant le système de batterie à dos dans un sac contenant des clous ou d'autres objets pointus, vous l'exposez à un risque de court-circuit susceptible de déclencher un incendie ou de le détériorer.

1. Si le système de batterie à dos fuit ou émet des odeurs nauséabondes, arrêtez immédiatement de l'utiliser et mettez-le à l'écart de toute flamme nue.
2. N'utilisez pas le système de batterie à dos dans un endroit soumis à une forte électricité statique.
3. En cas d'odeur nauséabonde, de surchauffe, de décoloration, de déformation ou d'autre anomalie devenant évidente lors de l'utilisation, du chargement ou du stockage du système de batterie à dos, débranchez immédiatement l'équipement ou le chargeur sur lequel il est branché et cessez toute utilisation.
4. Ne jetez pas le système de batterie à dos en même temps que vos ordures ménagères et ne tentez pas de l'incinérer.

Il risque sinon d'exploser ou de libérer des substances toxiques.

ATTENTION:

1. Si une fuite du système de batterie à dos pénètre dans l'œil, rincez abondamment à l'eau claire, sans frotter, et consultez immédiatement un médecin.

L'absence de prise en charge médicale peut entraîner une lésion oculaire.

1. Si une fuite du système de batterie à dos entre en contact avec la peau ou les vêtements, rincez abondamment à l'eau claire.

La peau risque sinon d'être irritée.

1. Si vous observez la formation de rouille, des odeurs nauséabondes ou une autre anomalie lors de la première utilisation du système de batterie à dos, contactez le revendeur ou le centre de maintenance agréé metabo HPT sans poursuivre l'utilisation.
2. Rangez le système de batterie à dos dans un endroit hors de portée des enfants.
3. Utilisez le système de batterie à dos conformément aux spécifications.

ÉLIMINATION DU SYSTÈME DE BATTERIE À DOS UNE FOIS QU'IL EST ÉPUISÉ

AVERTISSEMENT:

Ne pas jeter le système de batterie à dos quand il est épuisé. Le système de batterie à dos va exploser s'il est incinéré. Ce produit que vous avez acheté contient un système de batterie à dos. Le système de batterie à dos est recyclable. À la fin de sa durée de vie active, en fonction des diverses lois de l'état ou pourrait être illégal de jeter le système de batterie dans le flux des déchets municipaux. Vérifier avec vos responsables locaux des déchets solides toutes les informations détaillées relatives aux options de recyclage ou d'élimination qui sera adéquate.

CONSERVER CES INSTRUCTIONS ET

LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS

ET PROPRIÉTAIRES DE CET OUTIL !

UTILISATION ET ENTRETIEN

REMARQUE:

Les informations contenues dans ce manuel d'instructions sont conçues afin de vous aider à utiliser et entretenir en toute sécurité le système de batterie à dos.

NE JAMAIS faire fonctionner ou tenter toute opération d'entretien du système de batterie à dos sans avoir bien lu et compris toutes les instructions relatives à la sécurité contenues dans ce manuel.

Certaines illustrations dans ce manuel peuvent présenter des informations détaillées ou des attachements qui diffèrent de ceux indiqués sur votre système de batterie à dos.

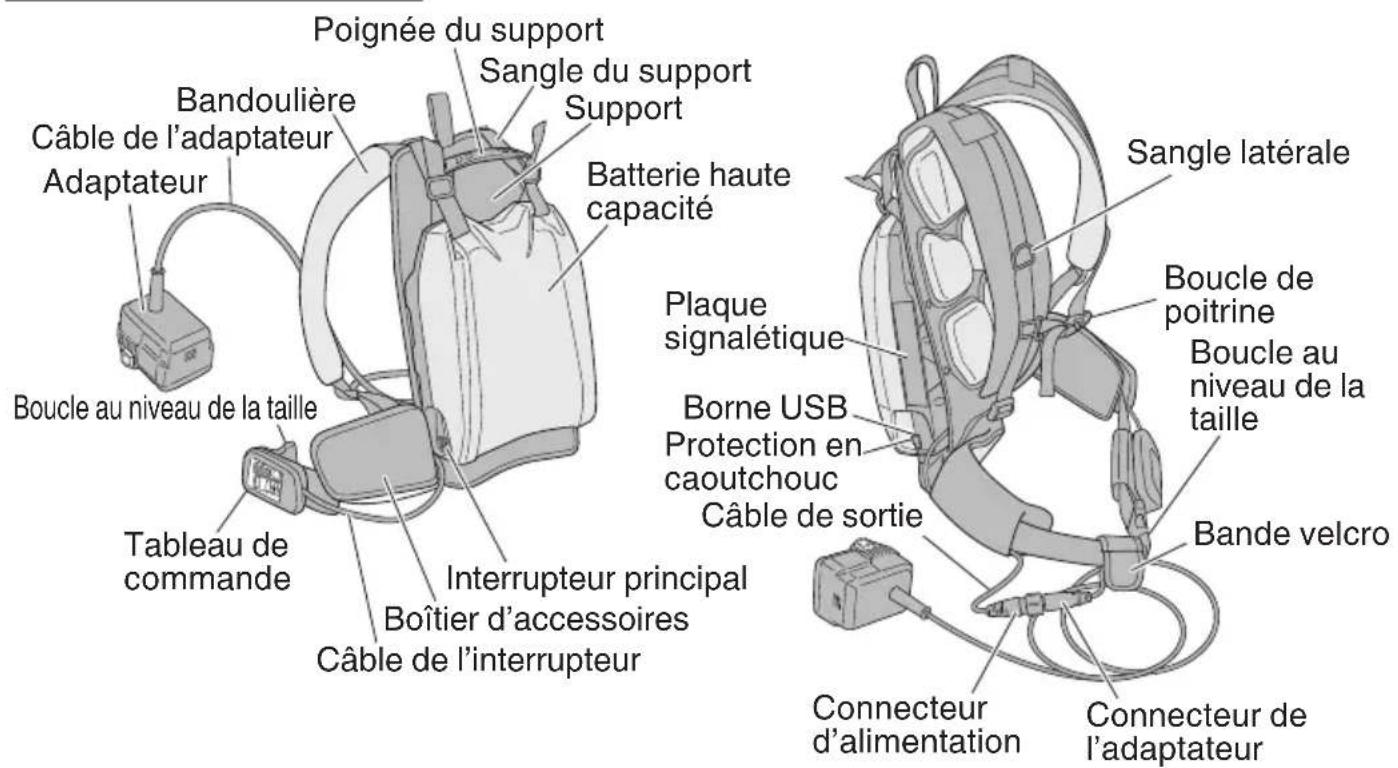

NOM DES PARTIES

Poignée du support Sangle du support Support Batterie haute capacité Bandoulière Câble de l'adaptateur Adaptateur Boucle au niveau de la taille Tableau de commande Interrupteur principal Boîtier d'accessoires Câble de l'interrupteur Plaque signalétique Borne USB Protection en caoutchouc Câble de sortie Sangle latérale Boucle de poitrine Boucle au niveau de la taille Bande velcro Connecteur d'alimentation Connecteur de l'adaptateur

Fig. 1

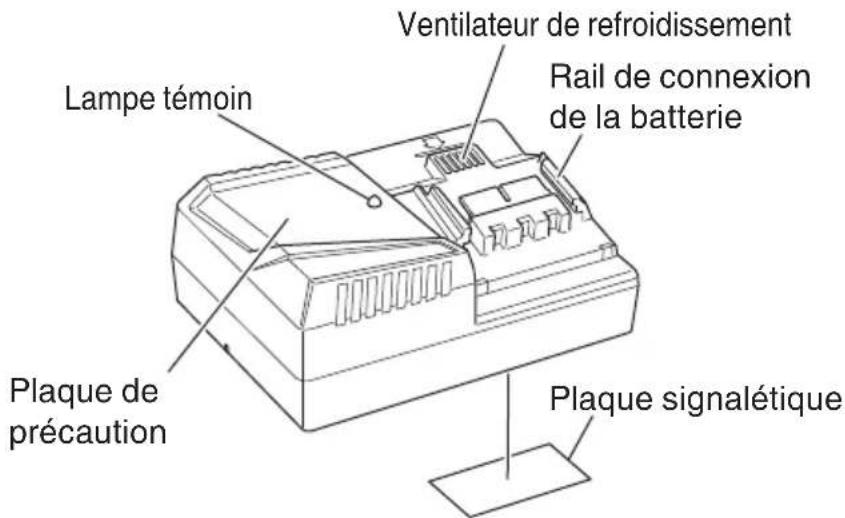

Lampe témoin Ventilateur de refroidissement Rail de connexion de la batterie Plaque de précaution Plaque signalétique

Fig. 2 Chargeur de batterie (UC36YRSL)

SPÉCIFICATIONS

SYSTÉME DE BATTERIE À DOS

Modèle BL36200
Capacité de la batterie		Lithium-ion 36 V CC 21 Ah (21000 mAh) 80 cellules
Sortie de l'adaptateur	Tension de sortie 36 V CC
	Intensité de sortie maximale	50 A
Sortie USB	Tension de sortie 5 V CC
	Intensité de sortie maximale	0.5 A
Plage de température de service 32 °F – 104 °F (0 °C – 40 °C)
Longueur du câble de l'adaptateur 5 ft (1.5 m)
Dimensions de l'alimentation haute capacité		13" × 4-19/64" × 9-27/32"(330 mm × 250 mm × 109 mm)
Poids	Alimentation haute capacité	13.9 lbs. (6.3 kg)
	Adaptateur secteur 1.1 lbs. (0.5 kg)
	Support 2.2 lbs. (1.0 kg)

CHARGEUR

Modèle UC36YRSL
Temps de chargement(à une température ambiante de 68 °F (20 °C))	BSL3620 : Environ 60 minutesBSL3626 : Environ 80 minutesBL36200 : Environ 10 heures
Tension du chargeur 14.4V – 36V
Poids 1.5 lbs. (0.7 kg)

UTILISATIONS

○ Alimentation pour outils électriques sans fil metabo HPT (36 V CC)
○ Alimentation pour équipements à prise USB (5 V CC)

ASSEMBLAGE DU SYSTÈME DE BATTERIE À DOS

1. Le câble de sortie de l'alimentation haute capacité peut être tiré de chaque côté.

Décidez du côté le plus adapté à l'utilisation, puis insérez le câble de sortie dans la gouttière du câble.

La direction du câble peut facilement être modifiée une fois celui-ci en place. (Fig. 3)

1. Fixez le support à l'alimentation haute capacité à l'aide des quatre vis M5 fournies et d'un tournevis Phillips.

Serrez manuellement les deux boutons de serrage pour stabiliser la position du câble de sortie.

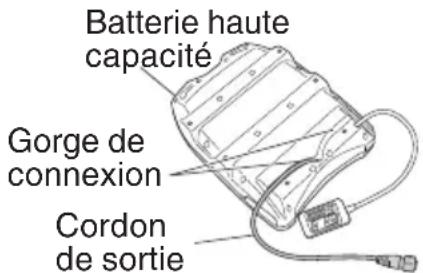

Batterie haute capacité Gorge de connexion Cordon de sortie

Fig. 3

Les boutons de serrage peuvent être retirés manuellement de manière à pouvoir modifi er la direction du câble de sortie à tout moment. (Fig. 4)

1. Passez la sangle du support à travers l'orifice de fixation de l'alimentation haute capacité, par l'arrière, et fixez-la aux deux points indiqués sur l'illustration. (Fig. 5)

ATTENTION:

Vérifiez que les vis M5 et les boutons de fixation du support ne sont pas desserrés. Vérifi ez également que la sangle du support est correctement fi xée.

Le non-respect de cette instruction peut entraîner une chute de l'alimentation de sac à dos, pouvant aboutir à une blessure ou une dégradation du système.

1. Passez le tableau de commande à travers l'arrière du boîtier d'accessoires et rangez-le dans le boîtier du tableau. (Fig. 6)
2. Alignez le connecteur d'alimentation et le con l'adaptateur avec les ○ de repérage correspondants, poussez-les pour les mettre en place et faites tourner les bagues pour les fixer. (Fig. 7)
3. Si le câble gène le passage, ajustez sa position à l'aide de la ceinture ou de la bande velcro. (Fig. 8)
4. Ajustez les bandes et la ceinture en tena tâche à accomplir et de la liberté de mouvement. Exploitez au maximum le brassard fourni, conformément aux caractéristiques de l'outil électrique sans fil utilisé.

REMARQUE:

Servez-vous du brassard lorsque vous utilisez le coupe-fil sans fil pour éviter de sectionner accidentellement le câble de l'adaptateur. (Fig. 8)

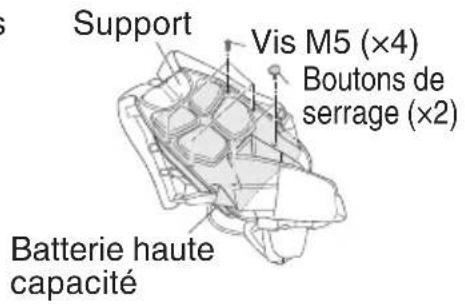

Support Vis M5 (×4) Boutons de serrage (×2) Batterie haute capacité

Fig. 4

Sangle du support Poignée du support Batterie haute capacité Fixer en place Passer par l'arrière

Fig. 5

necteur de Boîtier d'accessoires Tableau de commande Boîtier nt compte de la

Fig. 6

Connecteur d'alimentation Anneau Connecteur de l'adaptateur Repère en

Fig. 7

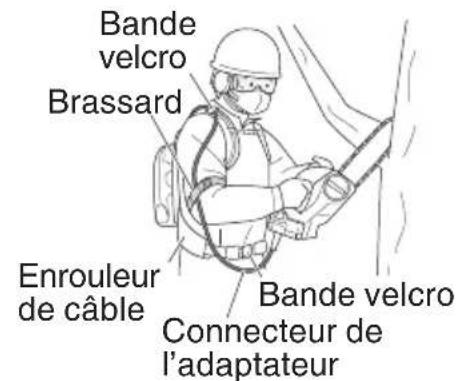

Bande velcro Brassard Enrouleur de câble Bande velcro Connecteur de l'adaptateur

Fig. 8

MÉTHODE DE RECHARGE

REMARQUE:

Avant de brancher le chargeur dans la prise, vérifier les points suivants :

○ La tension de la source d'alimentation est indiquée sur la plaque signalétique.
○ Le cordon n'est pas endommagé.

AVERTISSEMENT: Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.

AVERTISSEMENT: Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiate ment.

1. Connectez le cordon d'alimentation du chargeur sur la prise.

Une fois le chargeur connecté à une prise, le témoin pilote clignote en rouge. (à intervalles d'1 seconde).

1. Insérez l'adaptateur du système de batterie à dos dans le chargeur.

Placez le système de batterie à dos en position horizontale et mettez-le en marche à l'aide de l'interrupteur latéral. Insérez fermement l'adaptateur dans le chargeur, comme cela est indiqué sur la Fig. 9.

Tableau de commande Adaptateur

de ende ur Sys batt Interrupte Mount-til

Voyant pilote

Fig. 9

Système de batterie à dos

Interrupteur principal

REMARQUE:

Si le témoin pilote du chargeur s'allume en vert (veille suite à surtempérature) lorsque l'adaptateur est inséré dans le chargeur, vérifiez que le voyant d'état de la batterie est allumé en rouge sur le panneau de commande de l'alimentation pour sac à dos.

Si le voyant d'état de la batterie est ETEINT, l'interrupteur de l'alimentation pour sac à dos est probablement en position OFF.

Si l'interrupteur de l'alimentation pour sac à dos est en position OFF, débranchez l'adaptateur et mettez l'interrupteur sur ON avant de réinsérer l'adaptateur.

1. Chargement

Lors de l'insertion dans le chargeur d'un système de batterie à dos, le voyant pilote reste constamment allumé en rouge.

Une fois le système de batterie à dos entièrement rechargé, le voyant pilote clignote en rouge (à intervalles d'1 sec.) (Voir le Tableau 1)

(1) Indication du voyant

Reportez-vous au Tableau 1 qui répertorie les états du voyant pilote en fonction du chargeur ou du système de batterie à dos.

Tableau 1

Indications de la lampe témoin
La lampe témoin s'allume ou clignote en rouge.	Avant la recharge	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde)
	Pendant la recharge	S'allume	S'allume sans interruption
	Recharge terminée	Clignote	S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde)
	Recharge impossible	Clignote	S'allume pendant 0,1 seconde. Ne s'allume pas pendant 0,1 seconde. (Eteint pendant 0,1 seconde)	Dysfonctionnement du système de batterie à dos, ou du chargeur
La lampe témoin s'allume en vert.	Veille en surchauff e	S'allume	S'allume sans interruption	Surchauff e du système de batterie à dos.Chargement impossible.(Le chargement débutera une fois le système de batterie à dos refroidi).

REMARQUE: Le ventilateur de refroidissement ne tourne pas pendant le chargement de l'alimentation pour sac à dos.

(2) Remarques relatives à la température du système de batterie à dos.

La température du système de batterie à dos est telle qu'indiquée dans le Tableau 2. Si un système de batterie à dos entre en surchauffe, laissez-le refroidir un moment avant de la recharger.

Tableau 2

Système de batterie à dos	Température à laquelle le système de batterie à dos peut être rechargé.
BL36200	32°F – 122°F(0°C – 50°C)

(3) À propos de la durée de rechargement

Le Tableau 3 indique la durée de rechargement nécessaire en fonction du type de système de batterie à dos.

Tableau 3 Temps de recharge (à une température ambiante de 68 °F (20 °C))

Système de batterie à dosChargeur	UC36YRSL
BL36200 Env. 10 heures

REMARQUE:

la durée du chargement peut dépendre de la température ambiante

1. Débranchez le cordon d'alimentation du chargeur de la prise murale.
2. Maintenez fermement le chargeur et retirez l'adaptateur de l'alimentation pour sac à dos.

REMARQUE:

Après utilisation, veillez à retirer le système de batterieà dos et mettez-le/la de côté.

Mettez l'interrupteur sur OFF lorsque le système de batterie à dos n'est pas utilisé.

Comment prolonger la durée de vie du système de batterie à dos.

(1) Rechargez le système de batterie à dos avant qu'il ne soit complètement à plat.
Si vous avez l'impression que la puissance de l'outil diminue, arrêtez ce dernier et rechargez le système de batterie à dos.
Si vous continuez à utilisez l'outil jusqu'à ce que la batterie soit vide, le système de batterie à dos risque d'être détérioré et sa durée de vie affectée.
(2) Évitez le rechargement à températures élevées.

Le système de batterie à dos chauffe dès lors qu'il est utilisé. Si vous le rechargez immédiatement après utilisation, vous détériorerez sa substance chimique interne et la durée de vie de l'alimentation pour sac à dos s'en trouveront diminuées. Laissez le système de batterie à dos refroidir pendant un moment avant de procéder au chargement.

ATTENTION:

Si le système de batterie à dos est chargé chaud parce qu'il a été laissé trop longtemps à la lumière directe du soleil ou qu'elles viennent d'être utilisées, le témoin pilote du chargeur s'allume en vert. Dans ce cas, commencez par laisser le système de batterie à dos refroidir avant de commencer le chargement.
- Lorsque le voyant de charge clignote en rouge (à intervalles de 0,2 seconde), vérifiez l'absence de corps étrangers dans le connecteur du chargeur. En l'absence de corps étrangers, il s'agit probablement d'un dysfonctionnement du système de batterie à dos ou du chargeur, qui doit être confié à un centre d'entretien agréé.
La confirmation du chargement du système de batterie à dos par le micro-ordinateur intégré lorsque l'unité UC36YRSL est ôtée, attendez au moins 3 secondes avant de réinsérer l'unité et de poursuivre le chargement.

Si le système de batterie à dos est réinséré avant 3 secondes, il ne sera peut-être pas correctement chargé.

ATTACHER ET DÉTACHER LE SUPPORT

Attacher le Support (Fig. 10)

1. Mettre le support.
2. Ajuster la longueur de la ceinture de manière à ce que la boucle au niveau de la ceinture soit en bonne position sur votre taille.
3. Tirer vers le bas les sangles latérales pour en régler la hauteur.
4. Régler la boucle de retenue de manière à ce que les sangles latérales se positionnent bien de façon confortable.

Boucle de poitrine
Sangle latérale
Boucle au niveau de la taille
Fig. 10

Détacher le Support (Fig. 11).

1. Appuyer en même temps sur les boutons de chaque côté de la boucle de poitrine afi n de la relâcher.

2. Appuyer en même temps sur les boutons de chaque côté de la boucle de poitrine afi n de la relâcher.

3. Enlever le Support.

Fig. 11

USED AS A POWER SUPPLY FOR CORDLESS POWER TOOLS (DC 36V)

AVERTISSEMENT:

- Lisez au préalable les manuels d'instruction des outils à brancher.

- Vérifiez toujours que les outils électriques sans fil sont en position OFF avant de les brancher à l'adaptateur du système de batterie à dos.

1. Vérifiez que l'interrupteur principal est en position OFF. (Fig. 12)

L'interrupteur principal est en position OFF si le voyant d'alimentation vert est éteint lorsque vous appuyez sur l'interrupteur d'alimentation du tableau de commande.

1. Mettez sous tension le système de batterie à dos.

Serrez la boucle sur la poitrine et la ceinture pour éviter qu'elles ne soient lâches mais puissent toujours coulisser. Ajustez ensuite la longueur du brassard et de la ceinture.

Fig. 12

1. Vérifiez que l'interrupteur de l'outil électrique sans fil est en position OFF.

2. Si vous branchez l'adaptateur sur un outil électrique dont l'interrupteur est en position ON, ce dernier risque de se déclencher inopinément, provoquant ainsi une blessure.

3. Vérifiez que l'interrupteur de l'outil électrique revient en position OFF lorsque vous le déclenchez une fois.

4. Branchez l'adaptateur sur l'outil électrique sans fil. (Fig. 12)

Insérez fermement l'adaptateur jusqu'à ce qu'il s'enclenche de la même manière que la batterie.

1. Mettez l'adaptateur principal et l'adapteur de marche arrêt en position ON sur le s de batterie à dos.

Mettez l'interrupteur principal du système de batterie à dos en position ON. Mettez ensuite l'interrupteur de marche/arrêt du tableau de commande en position ON pour que le voyant d'alimentation s'allume et branchez l'alimentation 36 V CC de l'outil électrique sans fil.

1. Mettez en marche l'outil électrique sans fil et commencez à travailler.

Les travaux doivent être effectués conformément aux instructions du manuel de l'outil électrique sans fi l utilisé.

1. Vérifi ez la capacité restante.

Appuyez régulièrement sur l'interrupteur de capacité restante de la batterie et vérifiez l'indicateur pour éviter que l'outil ne s'arrête avant la fin des travaux.

1. Coupure de l'alimentation électrique

Éteignez l'outil électrique sans fil utilisé puis mettez l'interrupteur de marche/arrêt et l'interrupteur principal du système de batterie à dos en position off.

Fonction de coupure automatique (interrupteur de marche/arrêt sur le panneau de commande)

Pour éviter toute utilisation superflue du système de batterie à dos, l'alimentation se coupe automatiquement après cinq heures de non-utilisation, même si l'interrupteur d'alimentation est en position ON sur le tableau de commande.

Si l'interrupteur principal est en position ON, confirmez que l'alimentation de l'outil électrique sans fil ou de l'outil USB utilisé est coupée avant d'appuyer sur l'interrupteur d'alimentation du tableau de commande pour recommencer à travailler.

INDICATEURS DU TABLEAU DE COMMANDE (FIG. 13)

Interrupteur d'alimentation

Si vous appuyez sur l'interrupteur d'alimentation alors que l'interrupteur de marche/arrêt du système de batterie à dos est en position ON, l'indicateur d'alimentation s'allume en vert et l'adaptateur est alime électrique 36 V CC.

Interrupteur de capacité restante

Appuyez sur cet interrupteur pour vérifier la capacité restante. L'indicateur reste allumé en rouge pendant cinq phases.

Si l'indicateur de droite clignote, cela signifie que la batterie est vide et que l'outil n'est plus alimenté. Vous devez alors recharger la batterie.

Voyant d'avertissement

Avertit l'utilisateur que l'outil n'est plus alimenté en raison de l'apparition d'un problème.

Tableau de commande Interrupteur d'alimentation Voyant d'avertissement Interrupteur d'affi chage de la capacité restante de la batterie Indicateur de capacité restante

Fig. 13

(allumé en rouge en permanence)

La réalisation de travaux nécessitant une intensité électrique élevée et impliquant une utilisation continue en conditions difficiles (par forte chaleur) entraîne une augmentation de la température interne du système de batterie à dos. Dans ce cas, l'outil n'est plus alimenté pour éviter qu'il ne soit détérioré suite à l'augmentation de la température.

Attendez que le système de batterie à dos ait suffisamment refroidi avant de reprendre les travaux.

(Clignote en rouge)

L'alimentation est coupée pour éviter toute dégradation due à des surcharges provoquées par les lames des outils électriques sans fil etc. Remédiez à la surcharge, puis appuyez sur l'interrupteur d'alimentation pour reprendre les travaux.

(Clignote rapidement en rouge)

L'outil est peut-être détérioré. Arrêtez immédiatement de l'utiliser et faites-le contrôler ou réparer.

UTILISATION COMME ALIMENTATION USB (5 V CC)

⚠ AVERTISSEMENT:

• Lisez au préalable le manuel d'instruction du périphérique USB à brancher.
• Vérifiez que le câble USB à brancher n'est pas détérioré avant de l'utiliser.
  Le non-respect de cette instruction peut provoquer un début d'incendie ou l'émission de fumée.
• Protégez la borne USB avec une protection en caoutchouc lorsque le dispositif n'est pas utilisé.
  La présence de poussière ou d'un corps étranger collé(e) à la prise USB peut provoquer l'émission de fumée ou un début d'incendie.

REMARQUE:

Notez que ce dispositif ne permet pas l'utilisation de tous les périphériques USB.

1. Vérifiez que l'interrupteur d'alimentation est en position OFF.
   Vérifiez que l'interrupteur d'alimentation du tableau de commande n'est pas allumé.

2. Vérifiez que l'interrupteur du périphérique USB est en position OFF.
   Si vous branchez l'adaptateur sur un périphérique USB dont l'interrupteur est en position ON, ce dernier risque de se déclencher de façon inopinée, provoquant ainsi une blessure.

3. Branchez le câble USB (Fig. 14)

Dénudez la gaine en caoutchouc et insérez un câble USB classique correspondant au dispositif aussi loin que possible dans la prise USB.

1. Mettez l'interrupteur principal du système de batterie à dos et l'interrupteur d'alimentation en position ON Branchez l'interrupteur principal du système de batteri à dos. Puis mettez l'interrupteur d'alimentation du panneau de commande en position ON pour que l'indicateur d'alimentation s'allume en vert et lancez l'ali'entation 5 V CC du dispositif USB connecté.

2. Retrait du câble USB.

Après utilisation, débranchez le câble de la borne USB et recouvrez cette dernière à l'aide de la protection en caoutchouc.

Borne USB Appareil USB Câble USB Protection en caoutchouc

Fig. 14

ENTRETIEN ET INSPECTION

AVERTISSEMENT:

Vérifiez que l'interrupeur d'alimentation est en position OFF avant tout contrôle ou opération de nettoyage, ainsi que lorsque le système de batterie à dos est rangé.

1. Transport (Fig. 15)

Passez la bandoulière en boucle autour de votre é placez le système de batterie à dos sur votre dos ou utilisez la poignée de transport pour le déplacer.

Ne portez pas le système de batterie à dos lorsque l'adaptateur, du câble de l'adaptateur ou du câble de l'interrupteur est enroulé entre vos jambes.

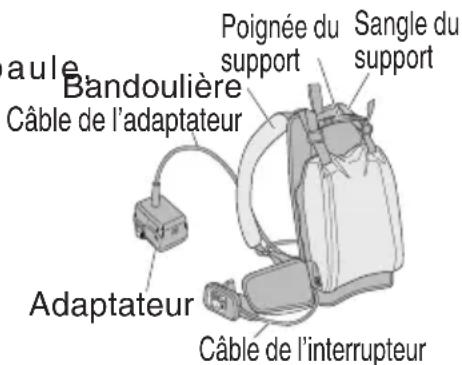

aule Bandoulière Câble de l'adaptateur Poignée du support Sangle du support Adaptateur Câble de l'interrupteur

Fig. 15

ATTENTION:

- Pour soulever le système de batterie à dos, tenez-le par la bandoulière ou la poignée de transport et soulevez-le délicatement. Ne tirez jamais sur les câbles pour le soulever.

Le non-respect de cette instruction peut entraîner une chute du système, pouvant aboutir à une blessure ou une dégradation du système.

- Vérifiez que les vis M5 (4 vis) et les boutons de fixation (x2) du support ne sont pas desserrés avant de transporter le système d'alimentation à dos ou de le déplacer. Vérifiez également que la sangle du support est correctement fixée.

Le non-respect de cette instruction peut entraîner une chute du système, pouvant aboutir à une blessure ou une dégradation du système.

1. Vérifiez régulièrement toutes les vis de fixation

Vérifiez régulièrement toutes les vis de fixation et assurez-vous qu'elles sont bien serrées.

S'il advient qu'une vis se desserre, la resserrer immédiatement.

Le fait de négliger ce point pourrait entrainer de sérieux dangers.

1. Nettoyage

REMARQUE:

Ne pas utiliser de me machine à laver.

Le non-respect de cette précaution peut provoquer une dégration de l'appareil et sa décoloration.

Trempez un chiffon dans de l'eau savonneuse, essorez-le puis essuyez la surface de l'appareil.

N'utilisez jamais de gasoil, de diluant, de benzène ou de kérosène, qui pourraient dissoudre le plastique.

1. Rangement du système de batterie à dos après utilisation

AVERTISSEMENT:

● Fixez le capot sur l'adaptateur pour le ranger afin d'éviter les court-circuits (Fig. 16)

Les court-circuits provoqués par le contact d'objets conducteurs avec les bornes de l'adaptateur peuvent entraîner une surchauffe, l'émission de fumée ou un début d'incendie.

- Ne stockez pas le système de batterie à dos à proximité de fl ammes nues.

Le non-respect de cette instruction peut entraîner une surchauff e ou un début d'incendie.

Orifi ces de ventilation

Padaptour Zone de la borne

Fig. 16

- Ne le rangez pas devant la maison ni dans un endroit exposé à la pluie ou à une humidité élevée.

- Ne rangez pas l'appareil dans des endroits contenant des substances volatiles susceptibles de prendre feu ou d'exploser.

ATTENTION:

- Ne rangez pas l'appareil à portée d'enfants ou dans des endroits où des enfants sont susceptibles de l'utiliser.

- Ne rangez pas l'appareil dans des endroits faisant l'objet de brusques variations de température ou à la lumière directe du soleil. 35

Rechargez complètement le système de batterie à dos s'il doit être stocké pendant une période prolongée (trois mois au moins).

En outre, il doit être rechargé une fois par an s'il est stocké pendant une période plus longue.

Si le système de batterie à dos est stocké pendant une période prolongée avec une batterie faible, vous ne parviendrez peut-être pas à le recharger complètement et sa durée de vie peut être réduite.

Débranchez tous les outils électriques sans fil du système de batterie à dos.

Pour le rangement d'outils électriques sans fil et de leurs accessoires préférez un endroit sec et sûr.

5. Liste des pièces de rechange

ATTENTION:

Les réparations, modifications et inspections des outils électriques metabo HPT doivent être confiées à un service après-vente metabo HPT agréé. Il sera utile de présenter cette liste de pièces au service après-vente metabo HPT agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS

Les outils électriques metabo HPT sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable.

SERVICE APRÈS-VENTE ET RÉPARATIONS

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISE.

REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de metabo HPT.
