KLIK2CP2 - Porte de garage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier sans fil extérieur pour porte de garage
Marque	Chamberlain
Modèle	KLIK2CP2
Alimentation	Pile alcaline 9 V (non fournie)
Autonomie de la pile	Environ 1 à 2 ans selon usage
Fréquence de fonctionnement	315 MHz ou 390 MHz (selon version)
Compatibilité	Ouvertures de porte de garage fabriquées après 1993 avec capteurs photoélectriques
Dimensions (estimation)	Environ 12 x 8 x 3 cm
Poids (estimation)	Environ 150 g avec pile
Matériau du boîtier	Plastique résistant aux intempéries
Indice de protection extérieure	Conçu pour usage extérieur, indice IP non spécifié
Fonctions principales	Programmation par commutateurs DIP ou bouton d'apprentissage, code PIN 4 chiffres, verrouillage
Installation	Fixation murale à vis, hauteur minimum 1,5 m du sol
Sécurité	Montage hors de portée des enfants, utilisation obligatoire avec capteurs photoélectriques
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, remplacer la pile 9 V lorsque la lumière faiblit
Pièces détachées et réparabilité	Pile 9 V; aucune pièce réparable par l'utilisateur (hors pile)
Garantie	1 an
Assistance technique	1-800-442-1255 (USA/Canada)
Informations générales	Fabriqué par The Chamberlain Group; www.chamberlain.com

FOIRE AUX QUESTIONS - KLIK2CP2 CHAMBERLAIN

Pourquoi mon clavier ne fonctionne-t-il pas ?

Vérifiez d'abord que les témoins lumineux s'allument lorsque vous tapez votre NIP. S'ils ne s'allument pas, remplacez la pile par une neuve de 9 V. Essayez ensuite de reprogrammer le clavier pour l'ouvre-porte. Assurez-vous également que le clavier est compatible avec votre ouvre-porte (ouvre-portes Chamberlain de 315 MHz ou 390 MHz fabriqués après le 1er janvier 1993).

Comment changer le code PIN à 4 chiffres ?

Entrez le NIP actuel, appuyez sur *, entrez le nouveau NIP, puis appuyez à nouveau sur *. Pour tester, attendez que la lumière s'éteigne, entrez le nouveau NIP et appuyez sur 0.

Puis-je programmer le clavier pour une deuxième porte de garage ?

Non, le clavier ne peut activer qu'un seul ouvre-porte de garage à la fois.

Comment effacer le code PIN actuel ?

Maintenez enfoncées simultanément les touches * et # jusqu'à ce que le clavier cesse de clignoter. Cela réinitialise le clavier. Vous devrez ensuite le reprogrammer.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile alcaline 9 V. Faites glisser le couvercle vers le haut, retirez le couvercle du logement de pile, remplacez la pile en respectant la polarité, puis remontez le clavier.

Où se trouve le bouton APPRENDRE sur mon ouvre-porte ?

Le bouton APPRENDRE (ou bouton d'apprentissage) se trouve sur l'ouvre-porte de garage ou sur un récepteur externe. Cherchez une antenne. Certains récepteurs ont un couvercle à enlever pour accéder aux interrupteurs.

Pourquoi la porte se met-elle en mouvement dès que j'appuie sur un premier chiffre ?

Après avoir actionné la porte, les témoins lumineux clignotent pendant 10 secondes. Pendant cette période, le clavier reste actif et n'importe quel chiffre peut actionner la porte. Attendez que les témoins s'éteignent avant de taper un nouveau code.

Le code PIN reste-t-il en mémoire après avoir remplacé la pile ?

Oui, le code PIN devrait rester en mémoire. Si le clavier ne fonctionne plus après le changement de pile, reprogrammez-le.

Puis-je programmer ce clavier avec un ouvre-porte Genie Intellicode 2 ?

Oui, pour Genie Intellicode 2 (type 5), suivez la procédure spécifique : appuyez sur * et #, entrez le NIP, saisissez 5, puis suivez les étapes avec le bouton Programmer/Configurer de l'ouvre-porte.

Que faire si l'ouvre-porte ne répond pas après la programmation ?

Répétez la procédure de programmation en vérifiant soigneusement chaque étape. Pour les types à commutateurs DIP, assurez-vous que les positions des commutateurs sont correctes. Si le problème persiste, contactez l'assistance technique au 1-800-442-1255.

MODE D'EMPLOI KLIK2CP2 CHAMBERLAIN

Modifier le NIP de 4 chiffres..8

Pile 8

FAQ 9

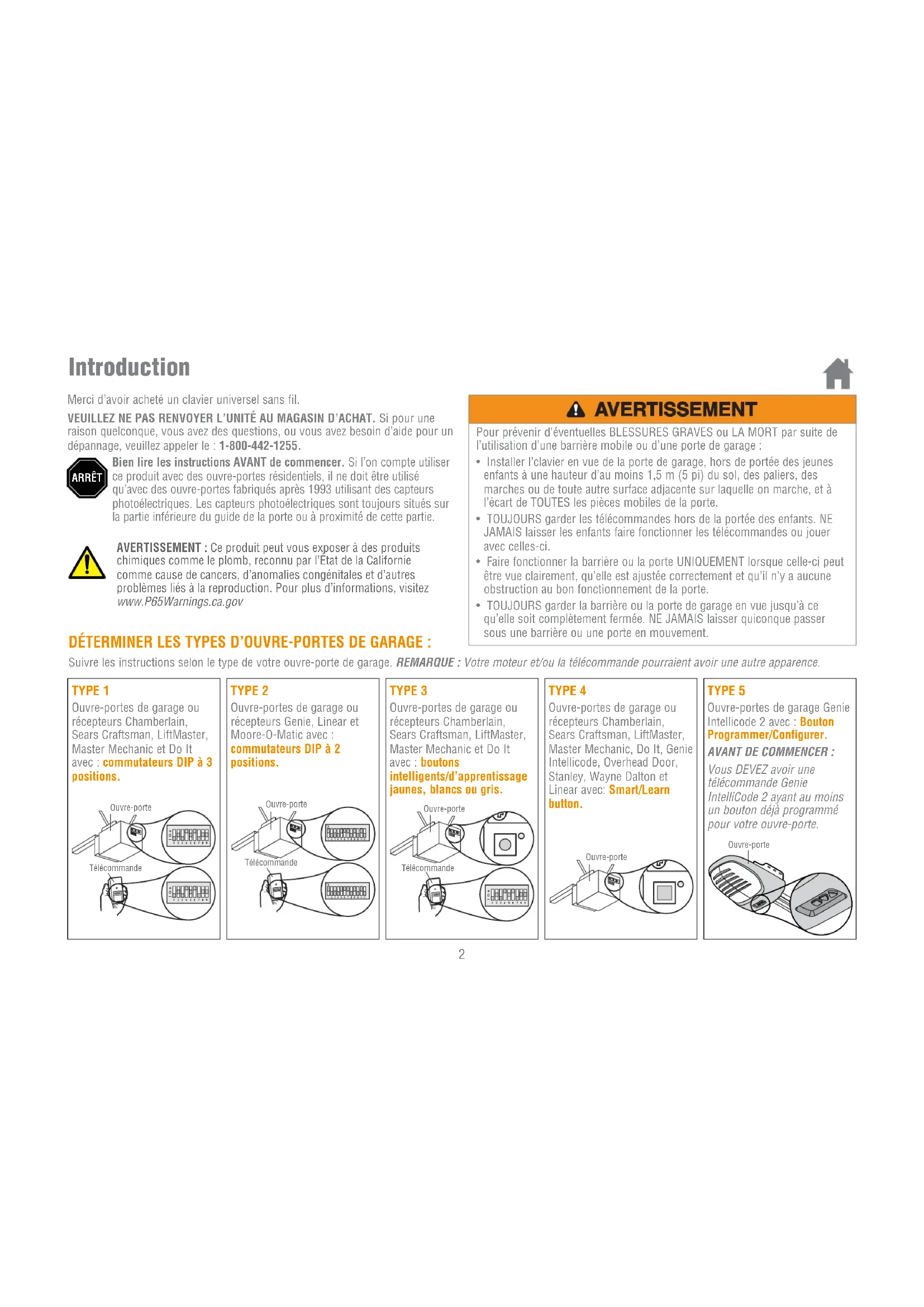

Merci d'avoir acheté un clavier universel sans fil.

VEUILLEZ NE PAS RENVOYER L'UNITÉ AU MAGASIN D'ACHAT. Si pour une raison quelconque, vous avez des questions, ou vous avez besoin d'aide pour un dépannage, veuillez appeler le : 1-800-442-1255.

Bien lire les instructions AVANT de commencer. Si l'on compte utiliser ce produit avec des ouvre-portes résidentiels, il ne doit être utilisé qu'avec des ouvre-portes fabriqués après 1993 utilisant des capteurs photoélectriques. Les capteurs photoélectriques sont toujours situés sur la partie inférieure du guide de la porte ou à proximité de cette partie.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

DÉTERMINER LES TYPES D'OUVRE-PORTES DE GARAGE :

! AVERTISSEMENT

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT par suite de l'utilisation d'une barrière mobile ou d'une porte de garage :

• Installer l'clavier en vue de la porte de garage, hors de portée des jeunes enfants à une hauteur d'au moins 1,5 m (5 pi) du sol, des paliers, des marches ou de toute autre surface adjacente sur laquelle on marche, et à l'écart de TOUTES les pièces mobiles de la porte.
• TOUJOURS garder les télécommandes hors de la portée des enfants. NE JAMAIS laisser les enfants faire fonctionner les télécommandes ou jouer avec celles-ci.
• Faire fonctionner la barrière ou la porte UNIQUEMENT lorsque celle-ci peut être vue clairement, qu'elle est ajustée correctement et qu'il n'y a aucune obstruction au bon fonctionnement de la porte.
• TOUJOURS garder la barrière ou la porte de garage en vue jusqu'à ce qu'elle soit complètement fermée. NE JAMAIS laisser quiconque passer sous une barrière ou une porte en mouvement.

Suivre les instructions selon le type de votre ouvre-porte de garage. REMARQUE : Votre moteur et/ou la télécommande pourraient avoir une autre apparence.

TYPE 1

Ouvre-portes de garage ou récepteurs Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic et Do It avec : commulateurs DIP à 3 positions.

TYPE 2

Ouvre-portes de garage ou récepteurs Genie, Linear et Moore-O-Matic avec : commutateurs DIP à 2 positions.

TYPE 3

Ouvre-portes de garage ou récepteurs Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic et Do It avec : boutons intelligents/d'apprentissage jaunes, blancs ou gris.

TYPE 4

Ouvre-portes de garage ou récepteurs Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic, Do It, Genie Intellicode, Overhead Door, Stanley, Wayne Dalton et Linear avec: Smart/Learn button.

TYPE 5

Ouvre-portes de garage Genie Intellicode 2 avec : Bouton Programmer/Configurer.

AVANT DE COMMENCER :

Vous DEVEZ avoir une télécommande Genie IntelliCode 2 ayant au moins un bouton déjà programmé pour votre ouvre-porte.

Ouvre-portes de garage ou récepteurs Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic et Do It avec : commutateurs DIP à 3 positions.

1 Choisir et écrire un NIP de 4 chiffres :

2 Déterminer le code d'identification de l'ouvre-porte de garage selon la liste suivante.

ID Type de commutateur DIP

11 9 ouvre-portes de garage à commutateur DIP (É.-U.)

12 9 ouvre-portes de garage à commutateur DIP (Canada)

15 8 ouvre-portes de garage à commutateur DIP

19 7 ouvre-portes de garage à commutateur DIP

3 Le premier commutateur DIP doit être réglé à la position « - » sur la télécommande et sur l'ouvre-porte. Enregistrer la séquence de votre commutateur DIP pour les commutateurs DIP restants. Si le commutateur DIP est en position « + », placer un 1; s'il est en position « 0 », placer un 2, s'il est en position « - », placer un 3 dans la case correspondante du tableau ci-dessous :

REMARQUE : Laisser vide tout emplacement inutilisé du commutateur.

Séquence ducommutateur DIP	1	2	3	4	5	6	7	8
+
0
-3

4 Appuyer sur les touches * et # simultanément jusqu'à ce que le clavier cesse de clignoter.

5 Entrer le NIP noté à l'étape 1 et appuyer sur #.

6 Entrer l'ID noté à l'étape 2 et appuyer sur #.

7 Saisir la séquence de commutateur DIP de l'étape 3 et appuyer sur la touche #

8 Pour faire l'essai et utiliser la télécommande, attendre que la lumière s'éteigne, entrer le NIP et appuyer sur la touche 0.

Si l'ouvre-porte ne fonctionne pas, répéter la programmation.

Programmation

TYPE 2

Ouvre-portes de garage ou récepteurs Genie, Linear et Moore-O-Matic avec : Commutateurs DIP à 2 positions.

1 Choisir et écrire un NIP de 4 chiffres :

2 Déterminer le code d'identification de l'ouvre-porte de garage selon la liste suivante.

ID Type de commutateur DIP

13 12 ouvre-portes de garage Genie à commutateur DIP

14 10 ouvre-portes de garage Linear à commutateur DIP

16 10 ouvre-portes de garage Stanley à commutateur DIP

17 9 ouvre-portes de garage Genie à commutateur DIP

18 8 ouvre-portes de garage Linear, Moore-O-Matic àcommutateur DIP

3 Enregistrer la séquence de votre commutateur DIP. Si le commutateur DIP est en position « en fonction » ou « vers le haut », placer un 1, s'il est position « hors fonction » ou « vers le bas », placer un 2 dans la case correspondante du tableau ci-dessous : REMARQUE : Laisser vide tout emplacement inutilisé du commutateur.

Séquence ducommutateur DIP	1	2	3	4	5	6	7	8	9	1	0	1	1	1	2
ON
OFF

4 Appuyer sur les touches * et # simultanément jusqu'à ce que le clavier cesse de clignoter.

5 Entrer le NIP noté à l'étape 1 et appuyer sur #.

6 Entrer l'ID noté à l'étape 2 et appuyer sur #.

7 Saisir la séquence de commutateur DIP de l'étape 3 et appuyer sur la touche #.

8 Pour faire l'essai et utiliser la télécommande, attendre que la lumière s'éteigne, entrer le NIP et appuyer sur la touche 0.

Si l'ouvre-porte ne fonctionne pas, inverser les positions des commutateurs. Par exemple, si un commutateur est en position « en fonction » ou « vers le haut », le placer en position « hors fonction » ou « vers le bas » à l'étape 3.

Programmation

TYPE 3

Ouvre-portes de garage ou récepteurs Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic et Do It avec : boutons intelligents/d'apprentissage jaunes, blancs ou gris.

1 Choisir et écrire un NIP de 4 chiffres :

2 L'ID de votre ouvre-porte est 11. 11

3 Enregistrer la séquence de votre commutateur DIP. Régler le premier commutateur à « - », votre premier commutateur DIP doit être réglé à la position « - » sur la télécommande et sur l'ouvre-porte. Si le commutateur DIP est en position « + », placer un 1; s'il est en position « 0 », placer un 2, s'il est en position « - », placer un 3 dans la case correspondante du tableau ci-dessous : REMARQUE : Laisser vide tout emplacement inutilisé du commutateur.

Séquence ducommutateur DIP	1	2	3	4	5	6	7	8
+
0
-3

4 Appuyer sur les touches * et # simultanément jusqu'à ce que le clavier cesse de clignoter.

5 Entrer le NIP noté à l'étape 1 et appuyer sur #.
6 Saisir 11, appuyer sur #.
7 Saisir la séquence de commutateur DIP de l'étape 3 et appuyer sur la touche #.
8 Enfoncer et relâcher le bouton intelligent/d'apprentissage sur l'ouvre-porte de garage.
9 Saisir votre NIP à 4 chiffres et appuyer sur la touche 0.

10 Pour faire l'essai et utiliser la télécommande, attendre que la lumière s'éteigne, entrer le NIP et appuyer sur la touche 0.

Si l'ouvre-porte ne fonctionne pas, répéter la programmation.

Programmation

TYPE 4

Ouvre-portes de garage Chamberlain, Sears Craftsman, LiftMaster, Master Mechanic, Do It, Genie Intellicode, Overhead Door, Stanley, Wayne Dalton ou Linear avec : bouton intelligent/d'apprentissage.

1 Choisir et écrire un NIP de 4 chiffres :

2 Déterminer le code d'identification de l'ouvre-porte de garage selon la liste suivante.

ID Marque et date de fabrication de l'ouvre-porte de garage

1 Ouvre-portes de garage Linear fabriqués depuis 1997.

2 Ouvre-portes de garage Chamberlain, Sears Craftsman,LiftMaster, Master Mechanic et Do It fabriqués entre 1997 et 2004 [bouton orange/rouge].

3 Ouvre-portes de garage Chamberlain, Sears Craftsman,LiftMaster, Master Mechanic et Do It fabriqués depuis 2005 [bouton violet].

4 Ouvre-portes de garage Chamberlain, Sears Craftsman,LiftMaster, Master Mechanic et Do It fabriqués entre 1993 et 1996 [bouton vert].

5 Ouvre-portes de garage Genie Intellicode et Overhead Door fabriqués depuis 2005 (315 MHz).

6 Ouvre-portes de garage Genie Intellicode et Overhead Door fabriqués depuis 1995 (390 MHz).

7 Ouvre-portes de garage Stanley fabriqués depuis 1998.

8 Ouvre-portes de garage Chamberlain, Sears Craftsman et LiftMaster fabriqués depuis 2011 [bouton jaune].

9 Ouvre-porte de garage Wayne Dalton fabriqués depuis 1999.

3 Appuyer sur les touches * et # simultanément jusqu'à ce que le clavier cesse de clignoter.

4 Entrer le NIP noté à l'étape 1 et appuyer sur #.

5 Entrer l'ID noté à l'étape 2 et appuyer sur #.

6 Appuyer et relâcher le bouton d'apprentissage intelligent sur l'ouvre-porte de garage.

7 Entrer le NIP de 4 chiffres et appuyer sur la touche 0. REMARQUE : Pour Genie et Overhead Door, appuyer la touche 0 deux fois.

8 Pour faire l'essai et utiliser la télécommande, attendre que la lumière s'éteigne, entrer le NIP et appuyer sur la touche 0.

Si l'ouvre-porte ne fonctionne pas, répéter la programmation.

Programmation

TYPE 5

Ouvre-portes de garage Genie Intellicode 2 avec : Bouton Programmer/Configurer.

1 Choisir et écrire un NIP de 4 chiffres :

2 Appuyer sur les touches * et # simultanément jusqu'à ce que le clavier cesse de clignoter.

3 Entrer le NIP noté à l'étape 1 et appuyer sur #.

4 Saisir 5, puis appuyer sur #.

5 Sur l'ouvre-porte de garage, pressez et tenez le bouton Programmer/ Configurer jusqu'à ce que les DEL courte et longue s'allument toutes les deux en BLEU.

6 Relâchez le bouton Programmer/ Configurer et seule la DEL ronde restera allumée en BLEU.

7 Pressez et relâchez le bouton Programmer/Configurer et la DEL longue clignotera en VIOLET.

8 Sur la télécommande Genie®, pressez et relâchez le bouton déjà programmé pour l'ouvre-porte de garage. Les deux DEL clignoteront en VIOLET.

9 Sur le clavier CLICKER ^® , entrez le NIP de l'étape 1, puis pressez et relâchez la touche 0. Les deux DEL de l'ouvre-porte de garage s'allumeront en VIOLET.

10 Sur le clavier CLICKER®, pressez et relâchez encore une fois la touche 0. Les deux DEL de l'ouvre-porte de garage s'allumeront en BLEU.

11 Sur le clavier CLICKER®, pressez et relâchez encore une fois la touche 0. L'ouvre-porte de garage sera alors activé et la programmation terminée.

12 Pour vérifier son fonctionnement, attendez 30 secondes, puis tapez votre NIP et appuyez sur la touche 0.

Si l'ouvre-porte ne fonctionne pas, répéter la programmation.

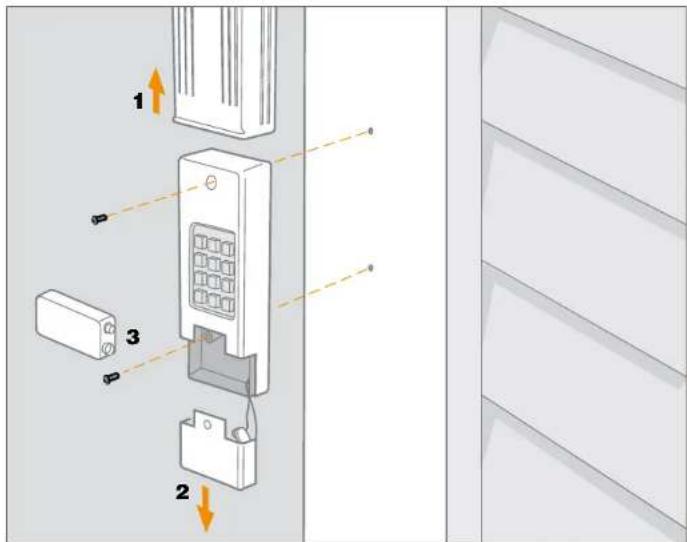

Installer hors de portée des jeunes enfants à une hauteur d'au moins 1,5 m (5 pi) du sol, des paliers, des marches ou de toute autre surface adjacente sur laquelle on marche, et à l'écart de TOUTES les pièces mobiles de la porte. Fixer le clavier sur une surface plane. Fixer le clavier hors de la trajectoire de la porte de garage en mouvement, mais à la vue de la porte (un dégagement de 10 cm (4 po) est nécessaire pour le couvercle).

1 Enlever le couvercle.
2 Retirer le couvercle du logement de pile pour exposer les trous de montage.
3 Retirer la pile et fixer le clavier à l'aide des vis fournies.
4 Remonter le clavier.

Modifier le NIP de 4 chiffres

Entrer le NIP actuel, appuyer sur *, entrer le nouveau NIP et appuyer sur *. Pour faire l'essai et utiliser la télécommande, entrer le nouveau NIP et appuyer sur la touche 0.

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT :
• NE JAMAIS laisser de jeunes enfants à proximité des piles.
- Aviser immédiatement un médecin en cas d'ingestion de la pile.

Remplacer la pile 9 V lorsque la lumière du clavier s'affaiblit ou ne s'allume pas. Glisser le couvercle vers le haut, retirer le couvercle du logement de pile et remplacer la pile. Il peut être nécessaire de reprogrammer au besoin.

FAQ

Pourquoi mon clavier ne fonctionne-t-il pas?

• Les témoins lumineux du clavier se sont-ils allumés quand vous avez tapé votre NIP? Si aucun témoin lumineux du clavier ne s'est allumé quand vous avez appuyé sur une touche, la pile doit être remplacée. Replacez-la par une pile de 9 V.
• Essayez de reprogrammer clavier pour l'ouvre-porte de garage.
• Assurez-vous que clavier est compatible avec votre ouvre-porte de garage (ouvre-portes de garage Chamberlain de 315 MHz ou 390 MHz fabriqués après le 1er janvier 1993).
• Si les solutions ci-dessus ne fonctionnent pas, remplacez clavier.

Comment puis-je effacer mon NIP?

Pour effacer le code clavier, pressez et tenez simultanément les touches * et # jusqu'à ce que le clavier arrête de clignoter. Reprogrammez clavier.

Puis-je programmer le code clavier pour un deuxième ouvre-porte de garage?

Le code clavier ne peut activer qu'un seul ouvre-porte de garage.

Dois-je toujours appuyer sur 0 après avoir tapé les 4 chiffres de mon NIP pour activer l'ouvre-porte?

Après avoir programmé le code clavier, n'importe quel cinquième chiffre agit comme la touche « Entrée » pour actionner l'ouvre-porte.

GARANTIE

La société Chamberlain Group, Inc. garantit à l'acheteur initial que le produit est exempt de tout défaut de matériaux ou de fabrication pendant une période d'un an à compter de la date d'achat.

Pourquoi la porte se met-elle en mouvement dès que j'appuie sur un premier chiffre?

Après avoir actionné la porte de garage avec le clavier, les témoins lumineux du clavier clignotent pendant 10 secondes. Le clavier demeure actif durant ces 10 secondes de clignotement et n'importe quel chiffre peut alors actionner la porte.

Où se trouve le bouton APPRENDRE?

Si votre système comporte un bouton APPRENDRE, il peut se trouver sur l'ouvre-porte de garage ou un récepteur externe. Pour repérer le récepteur, recherchez une antenne. Certains récepteurs comportent un couvercle qu'il faut enlever pour accéder aux positions de l'interrupteur.

Devrai-je reprogrammer le code clavier après avoir remplacé la pile?

Le code clavier devrait rester en mémoire. Si le clavier Clicker n'actionne plus l'ouvre-porte, reprogrammez le code clavier pour votre système.

Où se trouve le bouton APPRENDRE sur mon actionneur de barrière?

La plupart des actionneurs de barrière comportent un récepteur radio intégré ou un récepteur externe. Le récepteur d'un actionneur de barrière se trouve habituellement dans son boîtier. Si la barrière est d'utilisation collective, il se peut que vous ayez à demander une autorisation pour y accéder.

AVIS : Pour se conformer aux règlements de la FCC et/ou à ceux d'Industries Canada (IC), il est interdit d'apporter des ajustements ou des modifications à ce récepteur et/ou à ce transmetteur, à l'exception du changement de code ou du remplacement de la pile. AUCUNE AUTRE PIÈCE N'EST UTILISABLE PAR L'UTILISATEUR.

Testé pour être conforme aux normes FCC pour un usage résidentiel ou de bureau. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut pas causer d'interférence dangereuse, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant causer un fonctionnement non désiré.

www.chamberlain.com

1-800-442-1255

Tous droits réservés114À5072

CHAMBERLAIN®
