Type de produit	Raccord à souder avec bouchon à souder
Marque	IFM
Modèle	E30508
Usage prévu	Montage de capteurs dans des cuves ou systèmes de tuyaux
Matériau	Acier inoxydable (estimation)
Dimensions (diamètre extérieur)	À déterminer en fonction de l'application (trou percé au diamètre extérieur du raccord)
Poids	Non spécifié
Alimentation	Aucune (accessoire passif)
Température de soudage	Peut dépasser 65 °C (149 °F)
Couple de serrage recommandé	25 à 35 Nm (dépend de la lubrification, étanchéité et charge)
Procédure de soudage	Avec bouchon à souder pour dissipation de chaleur et protection de la zone d'étanchéité
Fonctions principales	Permet le montage de capteurs, protège la zone d'étanchéité pendant le soudage
Entretien et nettoyage	Nettoyer les zones d'étanchéité, utiliser une pâte lubrifiante adaptée, vérifier le filetage
Sécurité	Risque de brûlures pendant le soudage ; ne pas monter le capteur pendant l'opération ; respecter les consignes de sécurité
Pièces détachées et réparabilité	Bouchon à souder inclus (E30508) ; capteur non inclus ; en cas de défaut, remplacer le raccord
Informations générales	Notice d'utilisation de 25 pages, disponible en FR, DE, EN

FOIRE AUX QUESTIONS - E30508 IFM

Quel est l'usage prévu du raccord à souder E30508 ?

Le raccord à souder E30508 d'IFM est conçu pour permettre le montage de capteurs dans des cuves ou des systèmes de tuyaux. Il est utilisé pour le soudage avec un bouchon à souder qui protège la zone d'étanchéité et dissipe la chaleur.

Comment installer le raccord à souder ?

Percez un trou du diamètre extérieur du raccord dans le tuyau ou la paroi de la cuve. Insérez le bouchon à souder E30508 et serrez-le à la main. Effectuez le soudage en respectant les pauses pour éviter la surchauffe. Après refroidissement, retirez le bouchon, nettoyez le filetage et montez le capteur avec un couple de serrage de 25 à 35 Nm.

Quelles sont les précautions de sécurité à prendre lors du soudage ?

Pendant le soudage, le raccord et le bouchon peuvent dépasser 65 °C : risque de brûlures. Laissez refroidir avant de toucher. Ne montez jamais le capteur pendant le soudage ou la phase de refroidissement. Utilisez un équipement de protection adapté et respectez les règles de l'art.

Quel couple de serrage appliquer pour le capteur ?

Le couple de serrage recommandé est de 25 à 35 Nm. Il dépend de la lubrification, de l'étanchéité et de la charge de pression. Un serrage trop fort peut endommager le capteur ou réduire l'étanchéité. Utilisez une pâte lubrifiante adaptée.

Comment protéger la zone d'étanchéité pendant le soudage ?

Utilisez le bouchon à souder E30508 fourni. Il dissipe la chaleur et protège la zone d'étanchéité des projections de soudure. Avant le soudage, assurez-vous que la zone d'étanchéité est propre et non endommagée.

Que faire si le filetage du raccord est endommagé ?

Si le couple de serrage est trop élevé ou si le filetage présente des résidus, nettoyez-le soigneusement. Si le filetage est endommagé, n'utilisez pas d'outil pour forcer. Remplacez le raccord par un neuf.

Peut-on utiliser ce raccord avec n'importe quel capteur ?

Le raccord est conçu pour le montage de capteurs compatibles avec le filetage et les dimensions. Reportez-vous à la notice du capteur pour le couple de serrage et les spécifications. Le capteur n'est pas inclus.

Comment entretenir le raccord à souder ?

Avant chaque montage, nettoyez les zones d'étanchéité. Utilisez une pâte lubrifiante appropriée et homologuée pour l'application. Vérifiez l'état du filetage et du joint torique. En cas d'endommagement de la zone d'étanchéité, remplacez le raccord.

Quelle est la température maximale supportée par le raccord ?

Lors du soudage, le raccord et le bouchon peuvent atteindre une température supérieure à 65 °C. Après soudage, laissez refroidir avant toute manipulation. La température exacte de service dépend de l'application.

Où trouver la notice complète du E30508 ?

La notice d'utilisation est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com. Elle comprend 25 pages et est disponible en français, allemand et anglais.

MODE D'EMPLOI E30508 IFM

Notice d'utilisation

Raccord à souder

avec bouchon à souder monté

DE

UK

FR

E30503

E30508

80298752 / 00 12 / 2021

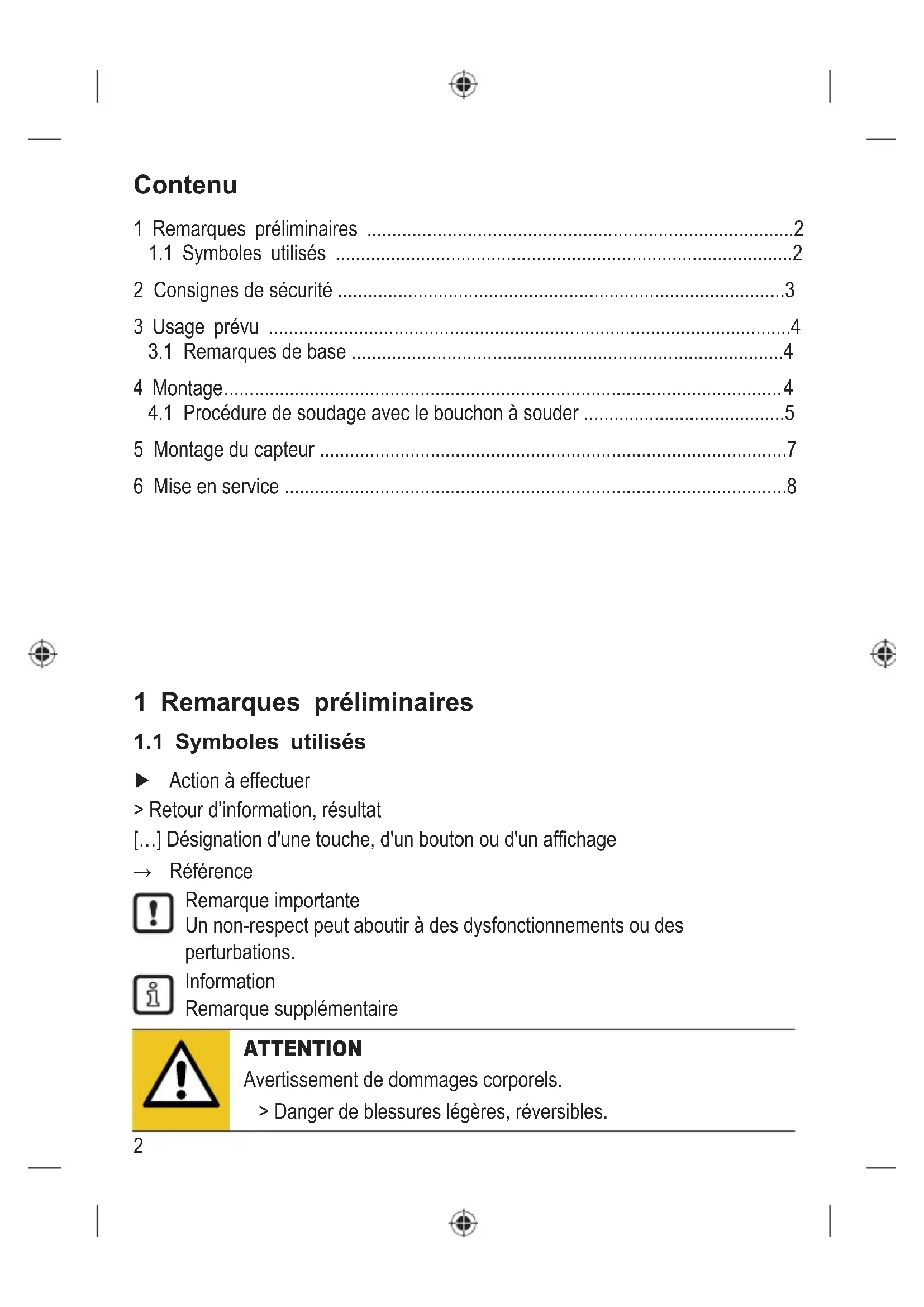

1 Remarques préliminaires ....2
1.1 Symboles utilisés ....2
2 Consignes de sécurité ....3
3 Usage prévu 4
3.1 Remarques de base ....4
4 Montage....4
4.1 Procédure de soudage avec le bouchon à souder ....5
5 Montage du capteur ....7
6 Mise en service 8

1 Remarques préliminaires

1.1 Symboles utilisés

▶ Action à effectuer

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Un non-respect peut aboutir à des dysfonctionnements ou des perturbations.

Information

Remarque supplémentaire

ATTENTION

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

2 Consignes de sécurité

- Le produit fourni est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé.
  • Assurer une protection efficace du produit contre l'endommagement.

3 Usage prévu

Le raccord à souder permet le montage de capteurs dans des cuves ou des systèmes de tuyaux.

3.1 Remarques de base

Si la cuve ou la tuyauterie sur laquelle le raccord est installé est soumise à un traitement supplémentaire après le soudage (par ex. par des processus d'enlèvement comme le décapage, le sablage, le microbillage ou par des processus d'application comme la pulvérisation, la peinture etc.) :

• S'assurer que l'intérieur et la zone d'étanchéité du raccord ne soient pas traités ultérieurement ou endommagés.
  Mesure appropriée : utilisation du bouchon à souder (→ 4.1).

- L'opération de soudage doit être effectuée par des personnes compétentes.

- Elle doit être effectuée soigneusement selon les règles de l'art.

- Pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas être monté.

- Les surfaces doivent être sans souillure de tout type.

- Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

▶ Respecter les exigences des cahiers des charges, de la pratique courante, des prescriptions, des normes et de la destination d'utilisation ainsi que de l'application.

Elles déterminent la procédure de soudage, le matériau de soudage, le mode et le type de connexion et précisent le chanfrein, la profondeur de soudage et les prescriptions concernant la surface.

4 Montage

Lors de la phase de soudage, le raccord et le bouchon à souder peuvent s'échauffer à plus de 65 °C (149 °F).

Risque de brûlures.

▶ Laisser refroidir le raccord et le bouchon à souder.

4.1 Procédure de soudage avec le bouchon à souder

Respecter les directives et les remarques de base (→ 3.1).

• L'opération de soudage doit être adaptée au type de soudage et la performance du dispositif de soudage doit être adaptée à l'épaisseur de la matière à souder.
  • Le raccord ne doit pas se déformer.
• Lors du soudage, éviter une surchauffe du raccord et garantir des phases de refroidissement suffisantes.
• La zone d'étanchéité du raccord ne doit pas être endommagée par des projections de soudure ou similaire. Avant de commencer le soudage, assurer une protection suffisante de la zone d'étanchéité (→ 3.1).

▶ Percer dans le tuyau ou la paroi de la cuve un trou du diamètre extérieur du raccord.

▶ Remarques de base ( 3.1).

▶ Insérer le bouchon à souder E30508 (pour la dissipation de chaleur et la protection de la zone d'étanchéité) et le serrer à la main.

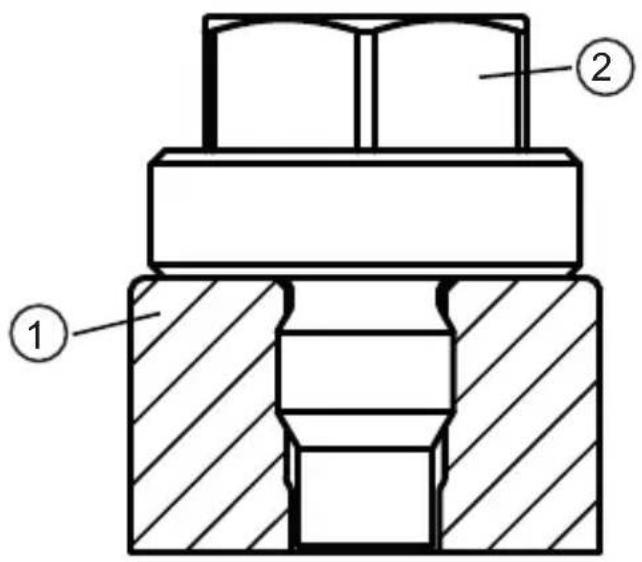

Raccord à souder (1) avec bouchon à souder monté (2) :

Prendre en compte la place nécessaire lorsqu'un câble de raccordement avec prise coudée est utilisé. Pour cela, aligner l'adaptateur avant l'opération de soudage pour déterminer la position finale du raccord capteur électrique.

▶ Visser le capteur dans l'adaptateur en appliquant le couple de serrage prescrit (→ Notice d'utilisation du capteur).
▶ Connecter le câble de raccordement au capteur.
► Orienter l'unité.
▶ Marquer l'orientation sur le raccord à souder et sur le tuyau/la cuve.
▶ Enlever le capteur de l'adaptateur.
▶ Effectuer l'opération de soudage.

Lors d'un remplacement du capteur, le positionnement peut changer et l'orientation originale n'est donc plus garantie.

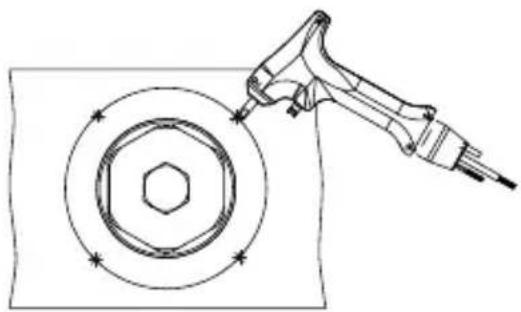

▶ Fixer le raccord avec une force de retenue suffisante en plusieurs points. Appliquer les points de fixation à distance égale en face l'un de l'autre.

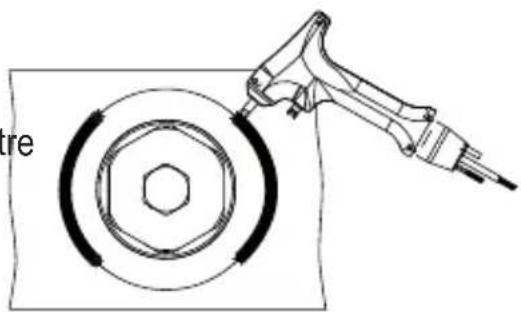

Appliquer l'une en face de l'autre les soudures entre les points de fixation.
▶ Respecter des pauses suffisantes entre les différentes sections pour éviter que le raccord devienne brûlant ou se déforme en raison d'une surchauffe.

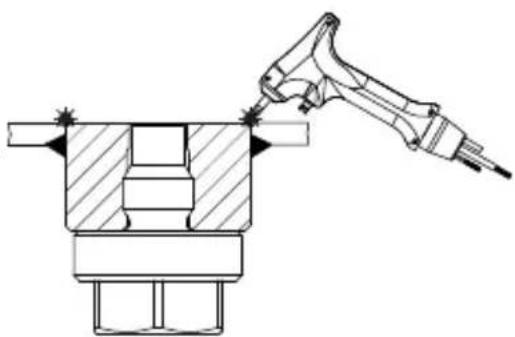

▶ Si possible : souder la face intérieure.

▶ Laisser refroidir le raccord et le bouchon à souder.
▶ Retirer le bouchon à souder.
▶ Enlever les résidus du filetage du raccord.

Visser le capteur à la main afin de vérifier la stabilité et la fonctionnalité du filetage. Si le couple de serrage est trop élevé, ne pas utiliser d'outil, mais vérifier le filetage et remplacer le raccord, si nécessaire.

FR

5 Montage du capteur

Pour le montage, une pâte lubrifiante est nécessaire. Elle doit être appropriée et homologuée pour l'application et compatible avec les élastomères utilisés (par ex. joint torique).

▶ Assurer la propreté des zones d'étanchéité.

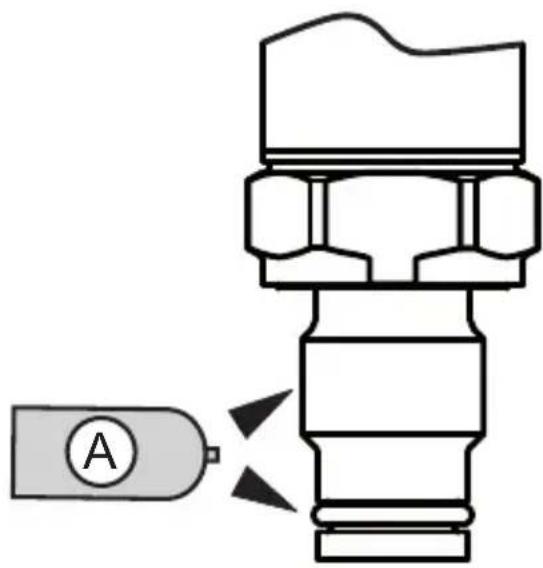

▶ Utiliser la pâte lubrifiante (A) avec modération et l'appliquer sur les parties filetées et le joint d'étanchéité.

▶ Serrer fermement. Couple de serrage recommandé : 25...35 Nm. Dépend de la lubrification, de l'étanchéité et de la charge de pression !

Un serrage trop fort peut affecter l'effet d'étanchéité et endommager le capteur.

En cas d'endommagement de la zone d'étanchéité : remplacer le raccord.

6 Mise en service

Avant la mise en service contrôler l'étanchéité de la cuve ou du tuyau.
Procéder à un essai de pression avec le capteur ou les bouchons vissés.
▶ Mise en service du capteur : → Notice d'utilisation du capteur.

FR
