BEDIENUNGSANLEITUNG E30508 IFM

Betriebsanleitung Einschweißadapter und Einschweißhilfe

1 Vorbemerkung ....2
1.1 Verwendete Symbole 2
2 Sicherheitshinweise ....3
3 Bestimmungsgemäße Verwendung 4
3.1 Grundlegende Hinweise 4
4 Montage....4
4.1 Schweißvorgang mit Einschweißhilfe ....5
5 Sensor montieren 7
6 Inbetriebnahme ....8

1 Vorbemerkung

1.1 Verwendete Symbole

▶ Handlungsanweisung

Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich

Information

Ergänzender Hinweis

VORSICHT

Warnung vor Personenschäden.

Leichte, reversible Verletzungen sind möglich.

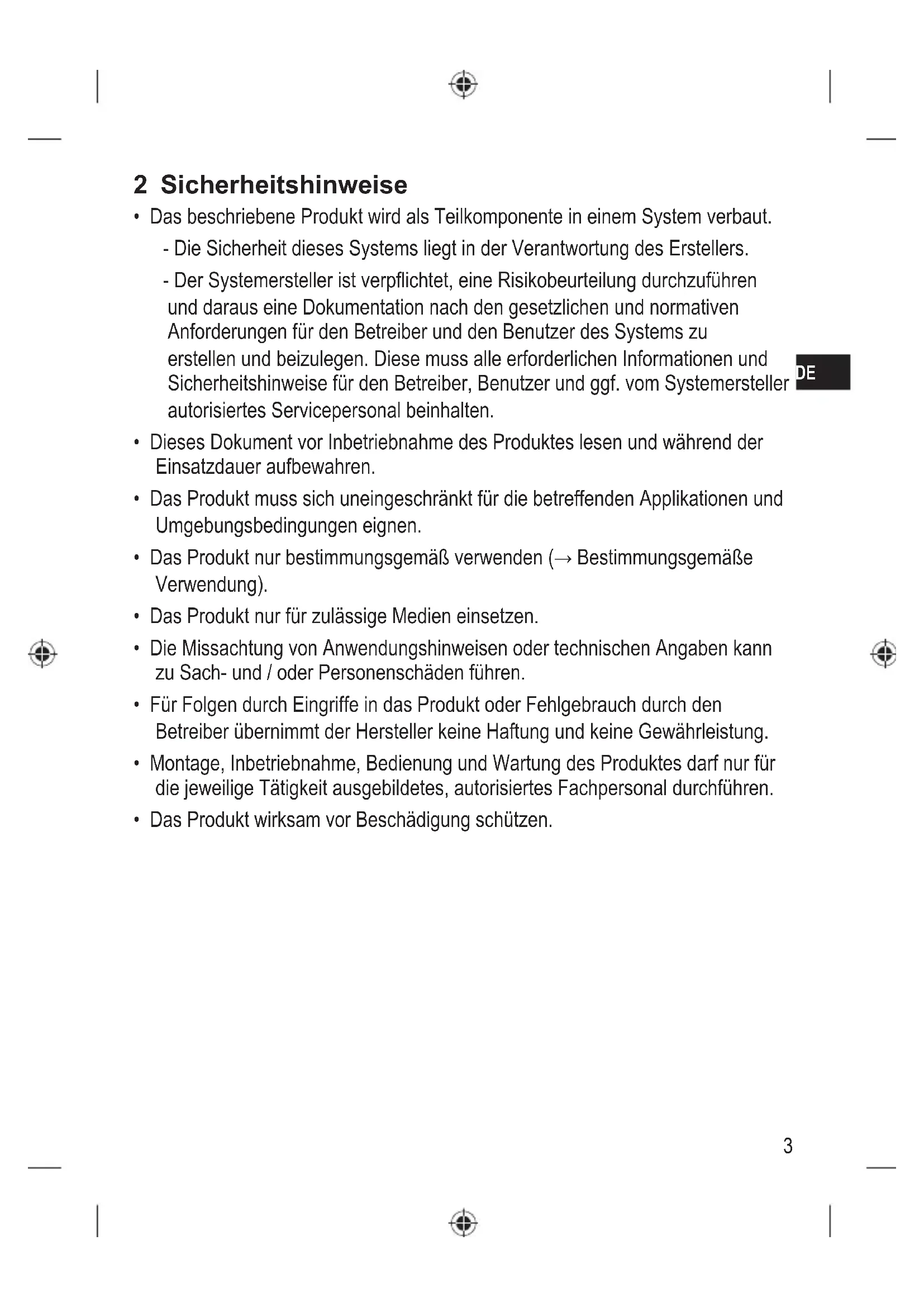

2 Sicherheitshinweise

- Das beschriebene Produkt wird als Teilkomponente in einem System verbaut.

• Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.

• Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.

• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
• Das Produkt nur für zulässige Medien einsetzen.
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur für die jeweilige Tätigkeit ausgebildetes, autorisiertes Fachpersonal durchführen.
  • Das Produkt wirksam vor Beschädigung schützen.

3 Bestimmungsgemäße Verwendung

Der Einschweißadapter ermöglicht den Einbau von Sensoren in Behälter oder Rohrleitungssysteme.

3.1 Grundlegende Hinweise

Wird der Behälter, oder das Rohrleitungssystem, in den der Adapter eingebaut wird, nach dem Schweißvorgang behandelt (z. B. in Form von abtragenden Verfahren wie Schleifen, Beizen, Sandstrahlen, Glasperlenstrahlen oder auftragenden Verfahren wie Pulverbeschichten, Lackieren etc.).

• Sicherstellen, dass der Innenraum und die Dichtfläche des Adapters nicht nachbehandelt oder beschädigt werden.
  Geeignete Maßnahme: Verwendung der Einschweißhilfe ( 4.1).

- Der Schweißvorgang muss von fachkundigem Personal ausgeführt werden.

- Der Schweißvorgang muss sorgfältig und entsprechend dem Stand der Technik ausgeführt werden.

- Während des Schweißens und der folgenden Abkühlphase darf der Sensor nicht eingebaut sein.

• Die Oberflächen müssen frei sein von Verschmutzungen jeder Art.

- Schweißhilfsmittel müssen an den Werkstoff von Adapter und Wandung angepasst sein.

▶ Vorgaben aus Lastenheften, gängiger Praxis, Vorschriften, Normen und Verwendungszweck, sowie der Applikation anwenden.

Daraus leitet sich das Schweißverfahren, das Schweißmaterial, die Verbindungsart und der Verbindungstyp mit Anfasung, Einschweißtiefe und den Anforderungen an die Oberfläche ab.

4 Montage

Beim Einschweißvorgang können sich Adapter und Einschweißhilfe auf über 65 °C (149 °F) erwärmen.

Verbrennungsgefahr.

Adapter und Einschweißhilfe abkühlen lassen.

4.1 Schweißvorgang mit Einschweißhilfe

Grundlegende Hinweise und Richtlinien beachten ( 3.1).

• Das Schweißverfahren muss der Schweißaufgabe und die Leistung des Schweißgerätes muss der Materialstärke angepasst sein.
  • Der Adapter darf sich nicht verziehen.
• Beim Schweißen Überhitzung des Adapters vermeiden und ausreichende Abkühlphasen einhalten.
• Die Dichtfläche des Adapters nicht durch Schweißspritzer o.ä. beschädigen. Dichtfläche vor Beginn des Schweißvorgangs ausreichend schützen (→ 3.1).

▶ Bohrung mit dem Außendurchmesser des Adapters in die Rohrleitung oder Gehäusewandung einbringen.

Grundlegende Hinweise ( 3.1).

▶ Einschweißhilfe E30508 (zur Wärmeableitung und Schutz der Dichtfläche) einsetzen und handfest anziehen.

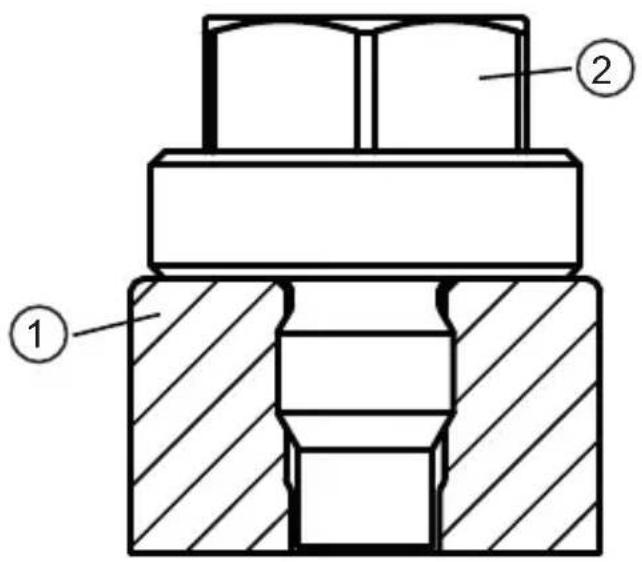

Einschweißadapter (1) mit montierter Einschweißhilfe (2):

Bei Verwendung eines Anschlusskabels mit abgewinkelter Buchse, den benötigten Platz beachten. Dazu den Adapter vor dem Schweißvorgang ausrichten, um die Endlage des elektrischen Sensoranschlusses festzulegen.

▶ Sensor mit vorgeschriebenem Drehmoment in den Adapter einschrauben (→ Betriebsanleitung Sensor).
▶ Anschlusskabel am Sensor anschließen.
▶ Die Einheit ausrichten.
▶ Die Ausrichtung am Einschweißadapter und Rohr/Tank markieren
▶ Sensor aus dem Adapter entfernen

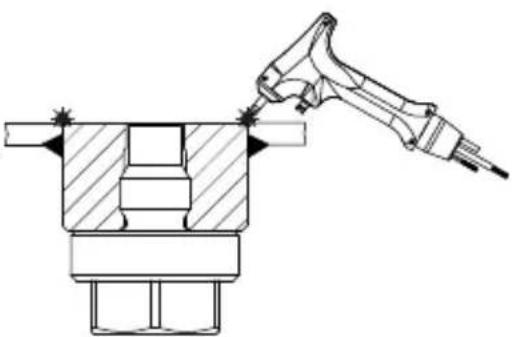

▶ Schweißvorgang durchführen

Bei einem Austausch des Sensors kann sich die Positionierung verändern und die ursprüngliche Ausrichtung ist dann nicht mehr gegeben.

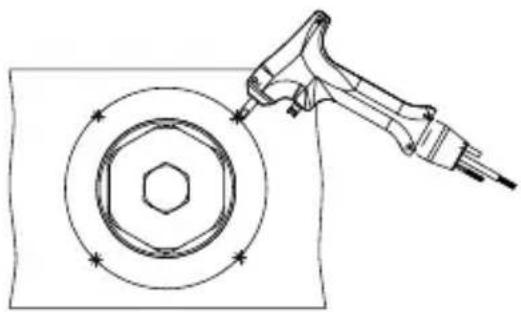

Adapter an mehreren Punkten mit ausreichender Haltekraft anheften. Heftpunkte gleichmäßig versetzen, jeweils gegenüber anbringen.

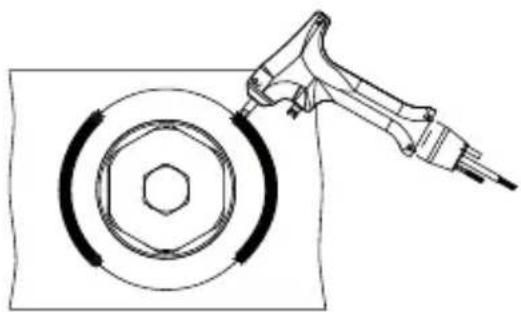

▶ Schweißnähte zwischen den Heftpunkten anbringen, jeweils gegenüberliegend.
Zwischen den einzelnen Teilstücken ausreichend Pausen zum Abkühlen lassen, um Durchglühen oder Verzug des Adapters durch Überhitzung zu vermeiden.

▶ Wenn möglich: Innenseite schweißen.

Adapter und Einschweißhilfe abkühlen lassen.
▶ Einschweißhilfe entfernen.
Gewinde des Adapters von Rückständen befreien.

▶ Sensor handfest einschrauben, um die Maßhaltigkeit und Funktionalität des Gewindes zu prüfen. Ist das Drehmoment zu hoch, kein Werkzeug verwenden, sondern Gewinde prüfen und ggf. Adapter ersetzen.

5 Sensor montieren

Für die Montage wird eine Schmierpaste benötigt. Diese muss für den vorliegenden Anwendungsbereich geeignet, zugelassen und mit den eingesetzten Elastomeren (z.B. Dichtung) verträglich sein.

▶ Sauberkeit der Dichtflächen gewährleisten.

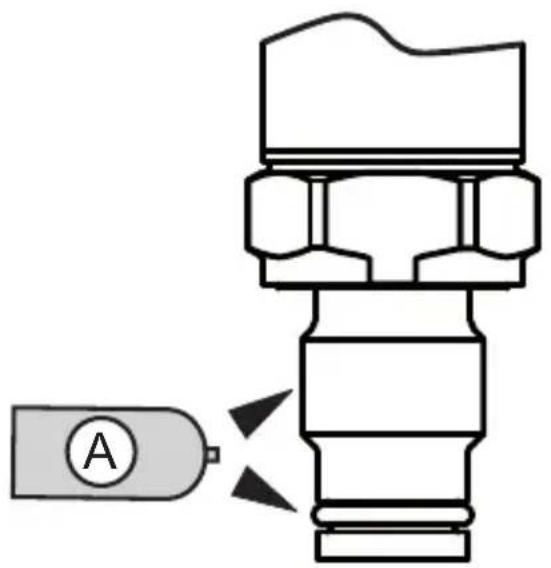

▶ Schmierpaste (A) sparsam verwenden und auf gewindeführende Teile und den Dichtring aufbringen.

▶ Fest anziehen. Empfohlenes Anzugsdrehmoment: 25...35 Nm.

Abhängig von Schmierung, Dichtung und Druckbelastung!

Zu starkes Anziehen kann die Dichtwirkung beeinträchtigen und zu

Beschädigung des Sensors führen.

Bei Beschädigung der Dichtfläche: Adapter ersetzen.

6 Inbetriebnahme

▶ Vor Inbetriebnahme Behälter oder Rohrleitung auf Dichtigkeit prüfen.

Drucktest mit eingeschraubtem Blindstopfen oder Sensor durchführen.

▶ Inbetriebnahme Sensor: → Betriebsanleitung Sensor.
