Caractéristiques Techniques	Mixeur plongeant ALESIS MultiMix 10 Wireless avec connectivité sans fil, 10 canaux, préamplis de haute qualité.
Utilisation	Idéal pour les enregistrements audio en studio et les performances live, permettant un mixage flexible et intuitif.
Maintenance et Réparation	Vérifiez régulièrement les connexions et nettoyez les surfaces. En cas de panne, consulter un technicien qualifié.
Sécurité	Utiliser uniquement avec une alimentation compatible. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations Générales	Produit conçu pour les professionnels de l'audio, offrant une qualité sonore supérieure et une grande polyvalence.

FOIRE AUX QUESTIONS - MultiMix 10 Wireless ALESIS

Le MultiMix 10 Wireless ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Je n'entends aucun son lorsque je branche mon instrument.

Vérifiez que le volume de la piste et le volume principal sont réglés à un niveau audible. Assurez-vous également que le bon canal est sélectionné.

Comment connecter un microphone sans fil au MultiMix 10 Wireless ?

Assurez-vous que le récepteur sans fil est correctement branché à l'entrée appropriée du mixeur. Suivez les instructions du fabricant du microphone pour l'appairage.

Le son de mon mixeur est déformé, que faire ?

Vérifiez si le gain d'entrée est trop élevé, ce qui peut provoquer une distorsion. Réduisez le gain et ajustez les niveaux de volume.

Comment régler l'égaliseur sur le MultiMix 10 Wireless ?

Utilisez les commandes d'égalisation situées sur le panneau avant pour ajuster les fréquences basses, moyennes et hautes selon vos préférences.

Le mixeur ne se connecte pas à mon appareil Bluetooth.

Assurez-vous que le Bluetooth est activé sur votre appareil et qu'il est à proximité du mixeur. Réinitialisez le mixeur et réessayez de le connecter.

Comment puis-je enregistrer le son du MultiMix 10 Wireless ?

Connectez la sortie principale du mixeur à un enregistreur externe ou à un ordinateur via USB. Assurez-vous de sélectionner la bonne entrée sur votre logiciel d'enregistrement.

Y a-t-il un moyen de résoudre les problèmes de buzz ou de bruit de fond ?

Vérifiez tous les câbles et connexions pour vous assurer qu'ils sont correctement branchés. Évitez de placer le mixeur près d'autres appareils électroniques qui pourraient causer des interférences.

Comment effectuer une réinitialisation d'usine du MultiMix 10 Wireless ?

Consultez le manuel d'utilisation pour les instructions spécifiques à la réinitialisation d'usine, généralement cela implique de maintenir enfoncé un bouton spécifique tout en allumant l'appareil.

Que faire si les boutons du mixeur ne répondent pas ?

Essayez de débrancher le mixeur pendant quelques minutes, puis rebranchez-le. Si le problème persiste, vérifiez s'il y a des mises à jour de firmware disponibles.

MODE D'EMPLOI MultiMix 10 Wireless ALESIS

1. Veuillez vous assurer que tous les articles enumerated sur la page couverture de ce guide sont inclus dans la boîte.
2. VEUILLEZ LIRE LE LIVRET DES CONSIGNES DE SECURITE AVANT D'UTILISER LE PRODUIT.
3. Veuillez examiner le schema de connexion.
4. Placez l'appareil en position de fonctionnement.
5. Veuillez vous assurer que tous les apparciels d'entrée tels que microphones, lecteurs de disques compacts ou lecteur MP3 raccordés sont et que leur volume est à « zéro »
6. Veuillez raccorder tous les apparèils comme indiqué sur le schéma.

7. Veuillez metre tous les apparèils sous tension dans l'ordre suivant :

8. sources d'entree audio (p. ex., microphones, instruments, lecteurs de disques compacts, lecteurs MP3)
   MultiMix 10 Wireless

9. Pourmettrehors tension,toujours inversez l'opération:

MultiMix 10 Wireless
- Et en dernier, tous les apparèils d'entrée.

Pour enregistrer le produit, veuillez visitor www.alesis.com.

CONTENU DE LA BOITE

MultiMix 10 Wireless
Cable d'alimentation (CEI)
Guide d'utilisation
- Consignes de sécurité et informations concernant la garantie

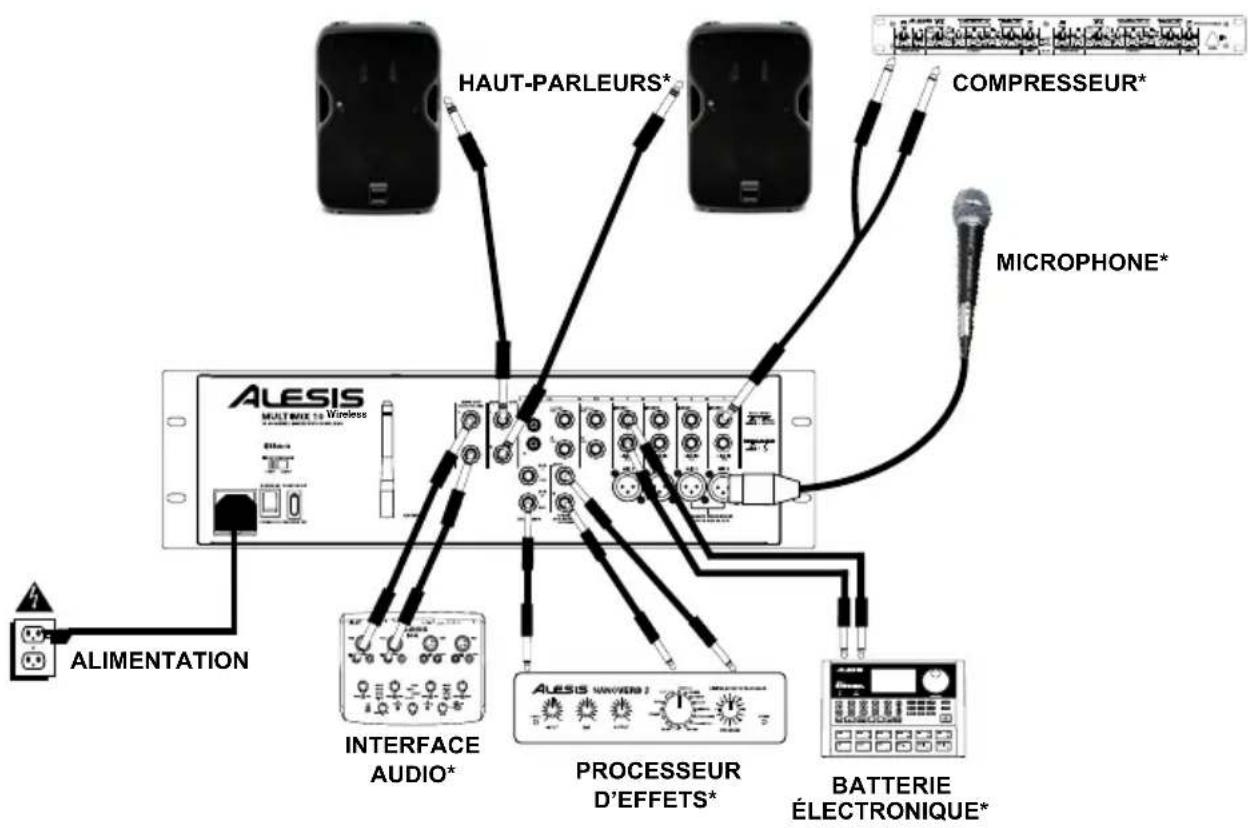

SCHEMA DE CONNEXION

*VENDU
SEPARÉMENT

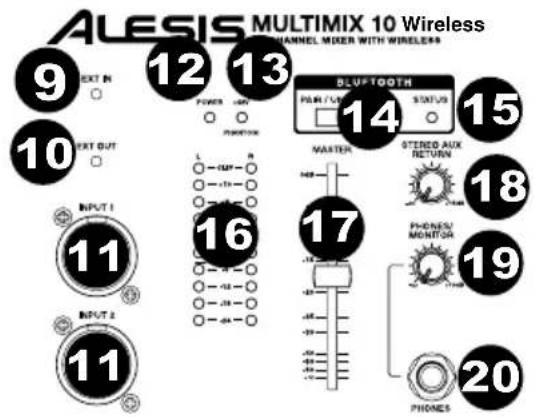

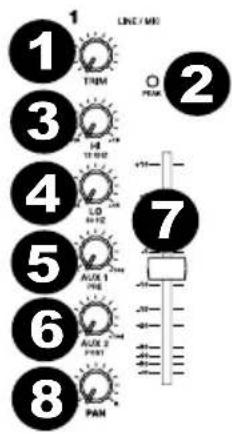

PANNEAU AVANT

1. Trim - Ce bouton permet d'ajuster le niveau d'entrée du signal du canal. Ajustez ce réglage afin que le témoin d'échéage (Peak) s'allume durant les parties les plus fortes de la chanson, puis rebaissé-à-lè ensuite afin qu'il n'échéte plus.
2. Témoin d'échéage (peak) - En présence d'échéage, le témoin DEL clignote. Pour remédier à l'échéage, diminuez le réglage du bouton Gain ou le curseur du canal. Remarque : Tentez d'éviter l'échéage de l'amplificateur à tout prix. L'échéage survient lorsque l'amplificateur de puissance fonctionne au-delà de ses limites et créé de la distorsion. La distorsion d'amplification est LA cause première de la défaillance des haut-parleurs.
3. Hi EQ - Ce bouton procure jusqu'à 15 dB de puissance ou de coupure à la plage de fréquence de 12 kHz.
4. Lo EQ - Ce bouton procure jusqu'à 15 dB de puissance ou de coupure à la plage de fréquence de 80 Hz.
5. Aux 1 - Ce bouton permet d'acheminer le signal du canal à des processeurs auxiliaires, des moniteurs de scène ou à des amplificateurs de casque d'écoute.

Aux 1 est avant curseur, le signal est donc prélevé avant la position du curseur du canal. Aux 1 est idéal pour acheminer un signal à des moniteurs ou à des amplificateurs de casque d'écoute.

1. Aux 2 - Ce bouton permet d'acheminer le signal du canal à des processeurs auxiliaires, des moniteurs de scène ou à des amplificateurs de casque d'écoute. Aux 2 est après curseur, le signal est donc acheminé après la position du curseur du canal. Aux 2 est idéal pour acheminer un signal à des processeurs externes.
2. Cursor du canal - Ce cursor permet de régler le niveau du signal des entrées microphone (MIC) ou ligne (LINE).
3. Pan (équilibre) - Ce bouton permet de diriger le signal de sortie vers la sortie principale gauche ou droite. Les commandes de panoramaque se trouvent sur les canaux mono, acheminant la source mono vers les haut-parleurs gauches ou droits ou n'importe ou entre ces deux points. Les commandes d'équilibre se trouvent sur les canaux stéreo, prénant la source stéreo et en variant le niveau des canaux afin que le canal gauche ne soit pas du haut-parleur droit lors du réglage de l'équilibre complètement à droite et vice-versa.
4. Ext In - Entrées à niveau ligne 1/8 po (3,5 mm) pour les canaux 9 et 10.
5. Ext Out - Sortie stéreo 1/8 po (3,5 mm) qui duplique les sorties principales.
6. Entrée microphone - Entrées combo XLR-1/4 po (6,35 mm) pour microphones électrodynamiques et à condensateur. Le niveau du signal est commandé par les curseurs 1 et 2, respectivement. Lorsque les entrées microphone 1 et 2 du panneau avant sont utilisés, les entrées microphone 1 et 2 du panneau arrêtè sont désactivées.
7. DEL d'alimentation - Indique si le MultiMix 10 Wireless est sous ou hors tension.
8. DEL d'alimentation fantôme - Indique que l'alimentation fantôme est activée pour les entrées microphones.
9. Pair/Unpair - Appuyez sur le bouton Pair/Unpair pour jumelier/déjumelier un périhérique Bluetooth®.
10. DEL de connexion Bluetooth - La DEL Status s'allume lorsque le MultiMix 10 Wireless est jumelé à un périhérique Bluetooth. VUMÉTRES DEL - Contrôle le niveau du signal audio des sorties principales.
11. Curseur Master - Ce curseur permet de regler le volume de sortie principale du haut-parleur, qui comprend les entrées MIC/Line, Ext. In et l'audio du périphérique Bluetooth jumelé.
12. Stereo Aux Return - Ce bouton permet de régler le niveau du signal de return provenant des entrées auxiliaires (Aux).
13. Phones/Monitor - Ce bouton permet d'ajuster le niveau du signal acheminé à la sortie MONITOR OUT et PHONES.
14. Sortie Phones - Cette sortie stéreo 1/4 po (6,35 mm) permet de brancher un casque d'écoute.
    Remarque: Afin d'éviter les interruptions lors de la lecture, nous vous conseillons demettre leperiphérique en mode Avion et de désactiver toutes les notifications et les alertes avant d'activer la fonction Bluetooth.

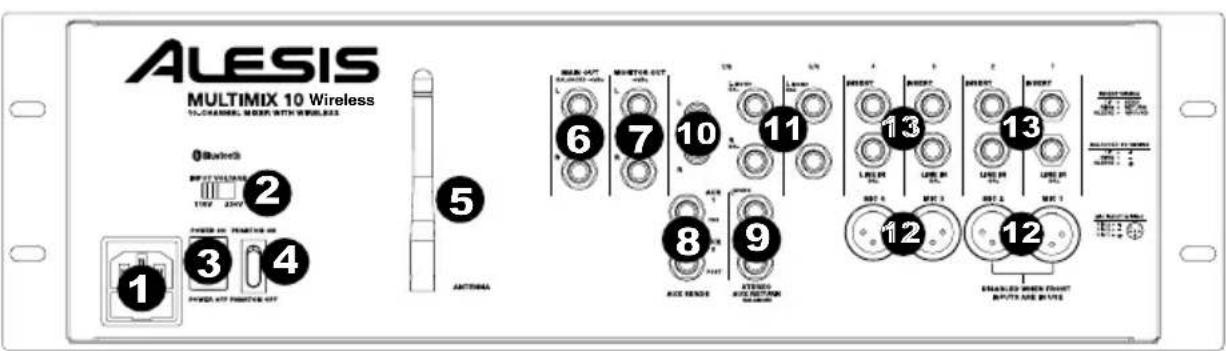

PANNEAU ARRIÈRE

1. Entrée d'alimentation (IEC) - Branchez le cable d'alimentation inclus.
2. Sélecteur de tension* - Si vous appareil dispose d'un sélecteur de tension, changez seulement le réglage si nécessaire (par exemple, en voyageant dans un pays ou une région avec une tension différente). L'utilisation d'une tension inappropriée pourrait endommager l'appareil.
3. Interrupteur d'alimentation - Cette touche permet demettre le MultiMix Wireless sous et hors tension.
4. Alimentation fantôme - Ce commutateur permet d'alimenter des microphones à condensateur qui requisite une alimentation fantôme de 48 V. L'alimentation fantôme est fournie aux entrées microphone XLR.
5. Antenne - Cette antennne permet de régler la réception du signal provenant d'un périphérique Bluetooth comme un PC, Mac, appareil iOS, Android®, etc.
6. MAIN OUT - Branchez des cables TRS 1/4 po (6,35 mm) standards à cette sortie afin de raccorder un haut-parleur, un enregistrur ou un système d'amplification. Le niveau du signal de cette sortie est commandé par le curseur MASTER.
7. MONITOR OUT - Utilisez des cables TS de 1/4 po (6,35 mm) standards afin de brancher cette sortie à un haut-parleur ou à un système d'amplification. Le niveau de cette sortie est commandé par le bouton PHONES/MONITOR.
8. Aux Sends - Deux sorties auxiliaires TRS 1/4 po (6,35 mm) vous permettent de brancher des effets qui peuvent être ajouter à vos signaux non traités. Par exemple, une des sorties peut être utilisée pour un apparéil de réverbération et l'autre par les musiciens pour le monitoring.
9. Stereo Aux Return - You push brancher the sorties d'un appareil exter à ces entrées à l'aide de cables mono 1/4 po. En général, cette entrée est utilisée pour des périhériques d'effet externes, mais elle peut également être utilisée comme entrée supplémentaire pour synthétiseurs, batteries électroniques, etc. Si vous source est mono, branchez-la dans l'entrée gauche afin qu'elle soit entendue des deux côtes.
10. Ext In (RCA) - Ces entrées RCA permettent de brancher des apparciels grand public (-10 dBv) comme des lecteurs cassettes, de disques compacts et MP3. Ne branchez que des apparciels destinés au grand public à ces entrées. Des apparciels professionnels fonctionnant à +4dBu causeraient de la distorsion à moins que vous ne baisssiez le volume de manière considérable.
11. Entrées Stéreo Line In - Ces entrées permettent de brancher des appareils à niveau ligne à l'aide d'un cable 1/4 po (6,35 mm).
12. Mic/Line In** - Les quatre premiers canaux de la console de mixage prend en charge les microphones via les connecteurs XLR ou des sources mono à niveau ligne via les connecteurs 1/4 po (6,35 mm). Les canaux 9 et 10 peuvent être utilisés avec l'entrée Ext In ou avec un périphérique Bluetooth jumé.
13. Insert - Les connecteurs TRS 1/4 po (6,35 mm) sur les canaux 1 à 4 vous permettent de brancher des processeurs externes (portes, compresseurs, dispositifs de correction de la hauteur tonale, etc.) afin de les ajouter au trajet du signal de ces canaux. Ce signal est inséré dans le canal directement après la préamplification (commandé avec le bouton TRIM) et avant l'égalisation et le curseur du canal. Les connecteurs nécessront l'utilisation de cable « d-insert», qui disposent d'un connecteur TRS (Tip-Ring-Sleeve) sur l'une des extrémites afin de le brancher au MultiMix 10 Wireless et de deux connecteurs TS (Tip-Sleeve) sur l'autre. Branchez le connecteur de sortie (Send) à l'entrée de votre processeur externe. Branchez ensuite le connecteur de retour (Return) à la sortie de votre processeur externe. Veuillez consulter le schéma sous la section UTILISATION DU MULTIMIX 10 WIRELESS POUR L'ENREGISTREMENT MULTIPISTE.
    MISE EN GARDE: Si vous appareil dispose d'un sélecteur de tension, changez seulement le réglage si nécessaire (par exemple, en voyageant dans un pays ou une région avec une tension différente). L'utilisation d'une tension inappropriée pourrait endommager l'appareil.
    *MISE EN GARDE : Les canaux 1 à 4 disposent chacun d'entrees microphone et a niveau ligne. Vous pouvez brancher un microphone ou un cable 1/4 po (6,35 mm) au canal mic/line, mais ne branchez jamais les deux cables au même canal. Ceci pourrait endommager le microphone.
    Remarque: Si vous désirez raccarder une platine tourne-disque au MultiMix 10 Wireless, utilisez un préamplificateur dédié qui convertit le signal de la platine tourne-disque à un signal niveau ligne.

RACCORDEMENT DE GUITARES ET DE BASSE ELECTRIQUES

Des guitares et des basses électriques peuvent également être branchées aux entrées ligne 1/4 po (6,35 mm). La combinaison de la commande Trim et du curseur sur le panneau avant permet de fournir amplement de gain pour ce genre de source audio. Cependant, veillez notes que les entrées à niveau ligne sont relativement à faible impédance, alors que la plupart des guitares et basses électriques performent moins lorsque branchées à une entrée à impédance d'environ 200 k ou plus élevé. Ce décalage pourrait dégrader la qualité du son de la guitare ou de la basse. Ce tel est le cas, utilisez un boîtier d'adaptation afin de brancher les instruments à haute impédance au MultiMix 10 Wireless.

UTILISATION DU MULTIMIX 10 WIRELESS POUR L'ENREGISTREMENT MULTIPASTE

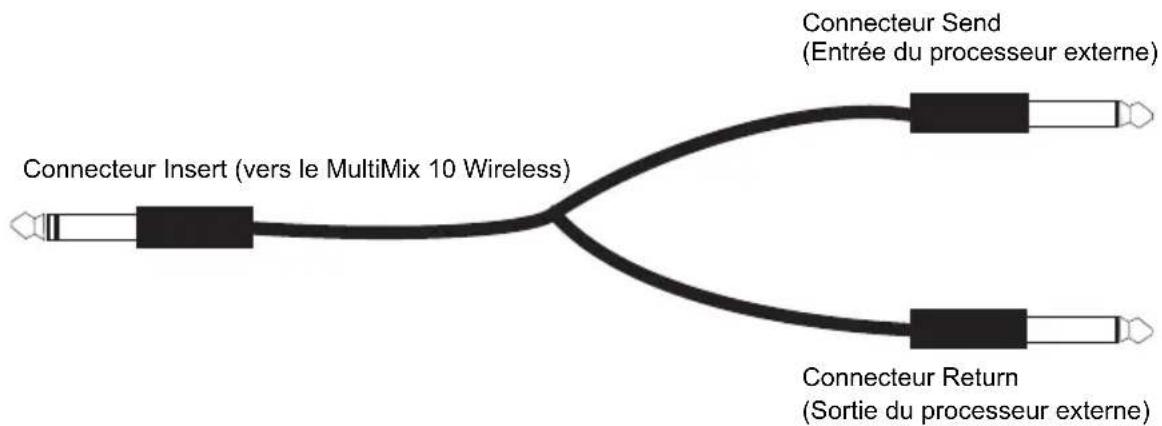

Le connecteur insert peut également être utilisé comme sortie directe pour un enregistrateur multipiste. La sortie Send procure le signal micro préamplificafation le plus net en l'acheminant vers l'enregistrateur avant qu'il ne parvienne à l'égalisation et au curseur de canal de la console de mixage. Utilisez un cable TRS standard et insérez la fiche sur le côte de la console de mixage seulement jusqu'à ce que le premier « clic » se fasse entendre (le connecteur bague). Ceci acheminera le signal de préamplification à l'enregistrateur sans interrompe le flux du signal normal de la console de mixage.

JUMELAGE D'UN PÉRIPHÉRIQUE BLUETOOTH

1. Mettez votre périphérique Bluetooth sous tension.
2. Mettez le MultiMix 10 Wireless sous tension.
3. Appuyez sur le bouton Pair/Unpair du MultiMix 10 Wireless.

Remarque : Vous pouvez jumeler un iPhone®, un iPad®, un ordinateur (Mac/PC) ou un dispositif Android équipé de la technologie Bluetooth qui prend en charge A2DP. Les utilisateurs Android devraient envisager demettre à jour leur système d'exploitation si des ennuis survientment durant le jumelage ou lors de la lecture de musique.

1. Accedez à l'écran de configuration de votre péripérisque Bluetooth, recherche « Alesis MultiMix » et lancez le jumelage.

Remarque: Si vous peripheralique Bluetooth vous demande d'entrez un code de jumelage, entrez « 0000 »

1. La DEL de jumelage du MultiMix 10 Wireless s'allumera lorsque le jumelage est réussi.

Remarque: Si vous-periphérique Bluetooth ne parlient pas à se jumeler à la console de mixage, appuyez sur le bouton Pair/Unpair de la console de mixage afin de supprimer la connexion à d'autres periphériques Bluetooth et remettre à zéro le module Bluetooth.

1. Pour déconnecter le périphérique, appuyez sur le bouton Pair/Unpair du MultiMix 10 Wireless.

2. Pour jumeler un autre periphérique Bluetooth, repétez les étapes 4 et 5.

Remarque: La plage maximale peut être atteinte avec l'utilisation d'appareils dotés de Bluetooth 4.0.
