MANUALE UTENTE MultiMix 10 Wireless ALESIS

GUIDA PER L'USO (ITALIANO)

1. Assicurarsi che tutti gli elementi elencati sul frontespizio della presente guida si trovino nella confezione.
2. LEGGERE ATTENTAMENTE IL LIBRETTO DELLE ISTRUZIONI DI SICUREZZA PRIMA DI UTILIZZARE IL PRODOTTO.
3. Studiare lo schema dei collegamenti.
4. Collocare il prodotto in una posizione adeguata all'uso.
5. Assicurarsi che tutti i dispositivi di ingresso quali microfoni,lettori CD o lettori MP3 collegati siano spenti e che i relativi volumi siano su "zero".
6. Collegare tutti i dispositivi come illustrato.

7. Accendere tutto nel seguente ordine:

8. sorgenti di ingresso audio (microfoni, strumenti,lettori CD/MP3, ecc.)
   MultiMix 10 Wireless

9. Al momento dello spegnimento, invertire但这a operazione spegnendo:

MultiMix 10 Wireless
- infine, qualsiasi dispositivo di ingresso

CONTENUTI DELLA CONFEZIONE

MultiMix 10 Wireless
- Cavo di alimentazione (standard IEC)
Guida per l'uso
Istruzioni di sicurezza e garanzia

Recarsi alla pagina www.alesis.com per la registrazione del prodotto.

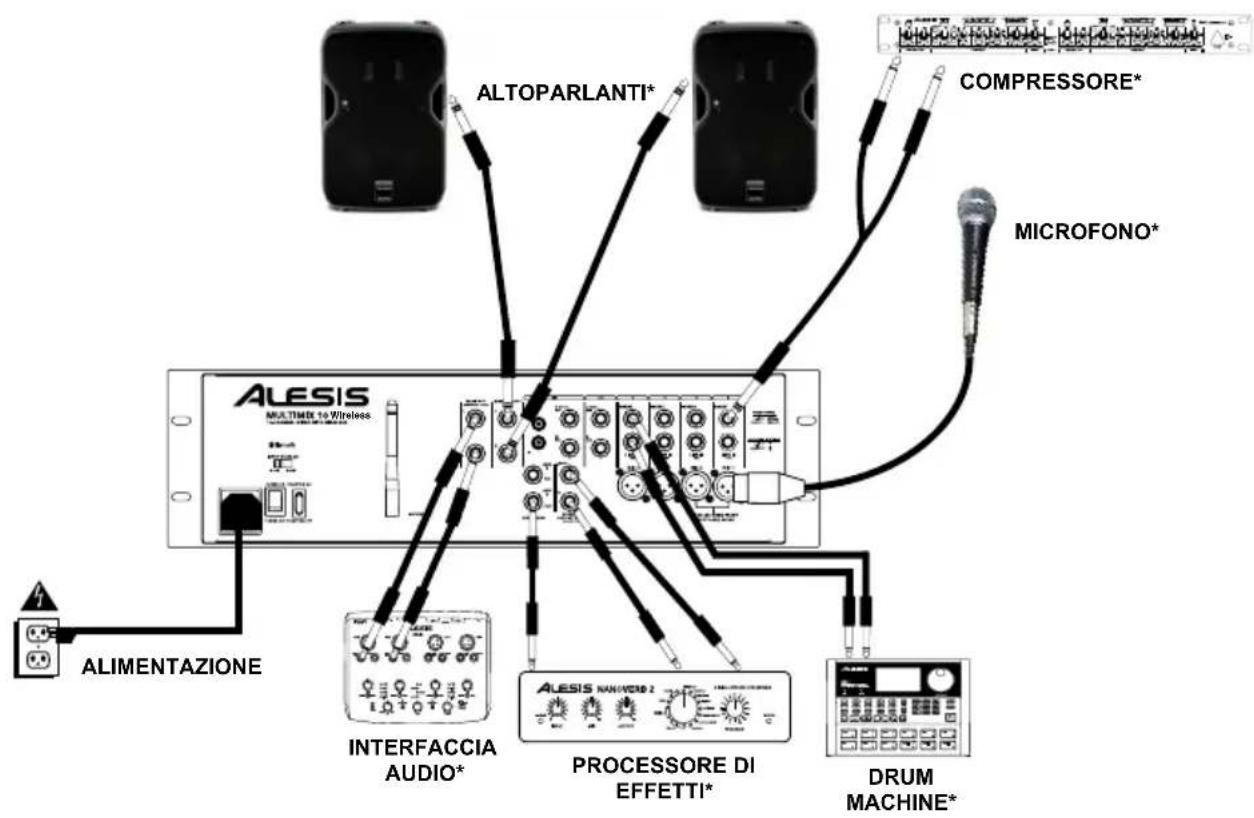

SCHEMA DEI COLLEGAMENTI

*VENDUTI SEPARATAMENTE

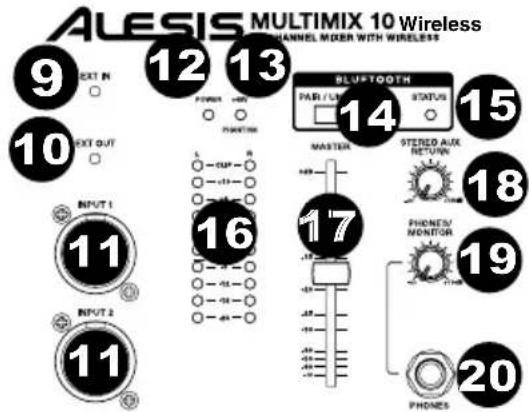

PANNELLO ANTERIORE

1. Trim - Imposta il livello di ingresso del canale. Regolarlo in modo tale che il LED di picco si accenda in corrispondenza dei passaggi più alto e abbassarlo in modo che non faccia più picchi.
2. LED Peak (picco) - II LED lampeggia se il segnale salute. Se cià dovesse accadere, abbassare l'impostazione della manopola Gain (guadagno) o del fader Channel (canale). Nota bene: occorre assolutamente evitare che l'amplificatore "salti". Il clipping si verifies quando l'amplificatore subisce una distorsione e lavora al di là dei loro limiti. La distorsione dell'amplificatore è LA principale causa di guasto dell'altoparlante.
3. Hi EQ - Offre fino a 15dB di amplificazione o taglia fino alla gamma di frequenza dei 12 KHz.
4. Lo EQ - Offre fino a 15dB di amplificazione o taglia fino alla gamma di frequenza degli 80Hz
5. Aux 1 - Invia il segnale di canale a processori auxiliari, monitor su palco o amplificatori in cuffia. Aux 1 è pre-fader, vale a dire capta il segnale prima della posizione del fader. Aux 1

e ideale per l'invio di un segnale a monitor o ad amplificatori in cuffia.
6. Aux 2 - Invia il segnale di canale a processori ausiliari, monitor su palco o amplificatori in cuffia. Aux 2 è postfader, vale a dire capta il segnale dopo la posizione del fader. Aux 2 è ideale per l'invio di un segnale a processori esterni.
7. Fader canale - Controlla il livello di segnale degli ingressi microfono (Mic) e linea (Line).
8. Pan/Bal (Balance) - Dirige il segnale di uscita all'uscita principale (Main) di sinistra o di destra. I comandi Pan si trovano su canali mono e inviano la fonte mono all'altoparlante di sinistra o di destra o in qualsiasi punto intermedio. I comandi Balance si trovano su canali stereo che ricevono una fonte stereo e variano il livello relativivo dei canali, in modo tale che il canale di sinistra non esca dall'altoparlante di destra quando si regola il commande Balance interamente a destra e viceversa.
9. Ingresso Ext - Ingresso stereo a livello di linea da 1/8" per i canali 9 e 10.
10. Uscita Ext - uscita stereo da 1/8" che rispecchia le uscite principali (main).
11. Mic Input 1/2 - Ingressi combo XLR-1/4" per l'uso con microfoni dinamici e a condensatore. Il livello di segnale è controllato tramite i fader di canale 1 e 2, rispettivamente. Quando gli ingressi Mic 1 e 2 sul pannello anteriore son livello del pannello posteriore.
12. LED di alimentazione - Indica se il MultiMix 10 Wireless è accesso o spento.
13. LED di alimentazione Phantom - Indica se l'alimentazione phantom èabilitata per gli ingressi Mic.
14. Pair/Unpair - Premere il tasto Pair/Unpair per accoppiare un dispositivo Bluetooth® o per scollegare un dispositivo Bluetooth collegato.
15. LED Pair - II LED di stato Pair si accende quando il MultiMix 10 Wireless viene accopiato con un dispositivo audio Bluetooth.
16. Misuratori a LED - Mostrano a display il livello del segnale audio delle uscite principali.
17. Fader Master - Regola il volume dell'uscita principale (Main) dell'altoparlante, che comprende gli ingressi Mic/Line ed Ext. e l'audio di un dispositivo Bluetooth accopiato.
18. Stereo Aux Return - Controlla il livello del segnale di ritorno degli ingressi AUX.
19. Manopola Phones/Monitor (cuffie/monitor) - Regola il livello del segnale inviato all'uscita Monitor e all'uscita cuffie (Phones).
20. Uscita cuffie - Collegate a esta uscita stereo da 1/4" le vosre cuffie.
Notabene: per evitare interruzioni durante la riproduzione, si consiglia di impostare il proprio dispositivo Bluetooth in modalità Aereo e di disattivare qualsiasi sveglia o allarme prima di attivare il Bluetooth.

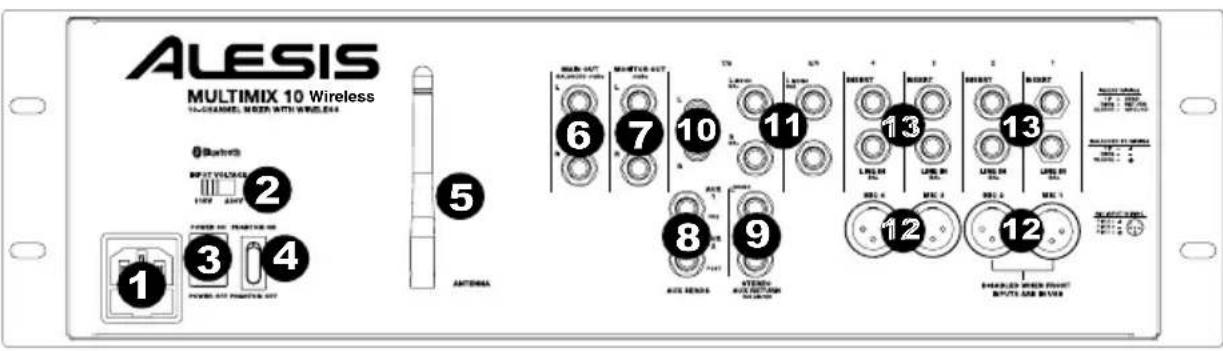

PANNELLO POSTERIORE

1. Ingresso cavo di alimentazione (IEC) - Inserire a questo livello il cavo di alimentazione in dotazione.
2. Selettore di voltaggio* - Se l'apparecchio dispone di un interrottore selettore di voltaggio, modificarne l'impostazione solo se necessario ( quando ci si reca in un Paese o in una regione dove viene impiegato un voltaggio diverso). Selezionando un voltaggio scorretto l'apparecchio può rimonere danneggiato.
3. Interruttore di accensione/spegnimento ON/OFF - Accende e spegni il MultiMix 10 Wireless.
4. Interruttore di alimentazione Phantom - Fornisce alimentazione phantom (+48V) a microfoni a condensatore. L'alimentazione Phantom è applicataagli ingressi microfono XLR.
5. Antenna - Regola la riscione del canale che viene ricevuto da una fonte Bluetooth quale PC, Mac, un dispositivo iOS, Android®, ecc.
6. USCITA MAIN (principal) - Servirsi di cavi standard TRS da 1/4" per collegare questa uscita ad un amplificatore, a un registrar o a un impianto di altoparlanti. Controllare il livello di questa uscita servendosi del fader MASTER.
7. USCITA MONITOR - Serviri di cavi standard TS da 1/4" per collegare questa uscita ad un amplificatore a monitor o impianto di altoparlanti. Controllare il livello di但这a uscita servendosi della manopola PHONES/MONITOR.
8. Aux Sends - Due TRS mono 1/4" ausiliari consentono di collegare effetti che possono essere miscelati con segnali fonte (o "dry"). Un esempio tipico è quello di utilizzato un invio aux per un dispositivo reverb e l'alto per un mix monitor per i musicisti.
9. Ingressi stereo Aux Return - Collegare le uscite di un dispositivo esterno a quosti ingressi servendosi di cavi mono da 1/4". Solitamente quello viene utilizzato per dispositivi per effetti esterni, ma cui sono essere utilizzato come un canale d'ingresso extra per sintetizzatori, drum machine, ecc. Se la fonte è mono, collegarla al jack di sinistra: verrà udita sua a sinistra che a destra.
10. Ingresso Ext (RCA) - Questi jack stereo RCA accettano ingressi a livello di consumo (-10dBv) da sorgenti quali mangianastri,lettori CD e lettori MP3.Collegare unicamente dispositivi di consumo a questi jack.Dispositivi di livello professionale che funzionano a +4dBu subiranno una distorsione, a meno che non si abbassi notevolmente il volume di tali apparecchiature.
11. Ingresso di linea stereo - Collegare dispositivi a livello di linea a quosti ingressi servendosi di cavi da 1/4 ".
12. Ingresso Mic/Line** - I primi quattro canali del mixer accettano microfoni tramite i connettori XLR o sorgenti mono a livello di linea tramite i connettori da 1/4". I canali 9/10 possono essere utilizzati con l' ingresso Ext In o con un dispositivo Bluetooth accopiato.

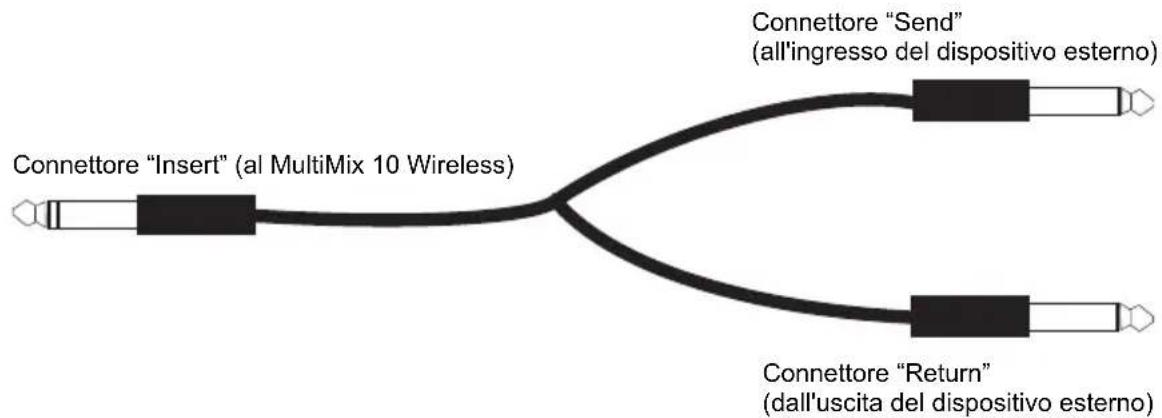

13. Insert - I jack 1/4"TRS sui canali 1-4 permettono di collegare processori di effetti esterni (gate, compressori, dispositivi di correzione del pitch, ecc.), nel percorso di segnale di quosti canali. Il segnale di ingresso viene portato al canale direttamente dopo il preamplificatore (controllato con la manopola TRIM) e prima di EQ e fader del canale stesso. I jack insert richiedono l'uso di un cavo di "inserimento" dotato di un connettore TRS (Tip-Ring-Sleeve) da un capo per il collegamento al MultiMix 10 Wireless e due connettori TS (Tip-Sleeve) all'altro capo. Fissare il connettore "Send" all'ingresso (INPUT) del processore esterno. Quindi, fissare il connettore "Return" all'uscita (OUTPUT) del processore. Si veda lo schema relativo al cavo di inserimento al paragrafo UTILIZZO DEL MULTIMIX 10 WIRELESS PER LA REGISTRAZIONE DI AUDIO MULTITRACCIA.
14. AVVERTENZA: se l'apparecchio dispone di un interrottore selettore di voltaggio, modificarne l'impostazione solo se necessario (quando ci si reca in un Paese o in una regione dove viene impiegato un voltaggio diverso). Selezionando un voltaggio scorretto l'apparecchio può rimonere danneggiato.
    **AVVERTENZA: ciascuno dei canali 1-4 dispone di ingressi a livello mic e a livello di linea. collegare un microfono o un cavo da 1/4 al canale mic/line, ma non collegare entrambi i cavi allo stesso canale contemporaneamente. In casi estremi, quello potrebbe danneggiare il loro microfono.
    Notabene: se si desidera collegare un giradischi standard alliMultiMix 10 Wireless, servirsi di un preamplificatore specifico da giradischi a livello di linea.

COLLEGAMENTO DI CHITARRE ELETTRICHE E BASSI

Le chitarre elettriche e i bassi possono a loro volta essere collegati agli ingressi di linea da 1 / 4 . La combinazione del commande Trim e del livello del fader sul pannello anteriore offriranno un guadagno più che sufficiente per guidare tali fonti. Tuttavia, va notato che gli ingressi a livello di linea presentano un'impedenza relativamente Bassa, laddove la maggior parte delle chitarre elettriche e dei bassi danno il meglio quando collegati ad un ingresso a elevata impedenza maggiornente prossima a 200k Ohm o superiore. Il risultante divario di impedenza cui sovocare il suono della chitarra o del basso. Se ciò si dovesse verificare, servirsi di un box diretto per collegare quosti strumenti ad elevata impedenza all'MultiMix 10 Wireless.

UTILIZZO DEL MULTIMIX 10 WIRELESS PER LA REGISTRAZIONE AUDIO MULTITRACCIA

Il jack Insert più agli èché sere utilizzato come uscita diretta ad un registratore multitraccia. Il 'Send' fornisce il segnale preamp più pulito inviando il segnale al registratore prima di raggiungere l'EQ e il fader canale del mixer. Serviri di un cavo standard TRS ed inseire lo spinotto dal lato del mixer solo a livello del primo "click" (il connettore ad anello). Questo inviera il segnale preamp al registratore senza interrompere il normale flusso del segnale tramite il mixer.

ALLINEAMENTO DI UN DISPOSITIVO BLUETOOTH

1. Accendere il dispositivo Bluetooth.
2. Accendere il MultiMix 10 Wireless.
3. Premere il tasting Pair/Unpair sul MultiMix 10 Wireless.

Note bene: è possibile accoppiarlo con iPhone®, iPad®, computer (Mac/PC), o dispositivi Android dotati di Bluetooth che supportano l'A2DP. Gli utenti Android dovrebbero aggiornare il loro sistema operativo in caso di problemi con l'accoppiamento o con la riproduzione di musica.

1. Navigare nella schermata di configurazione del dispositivo Bluetooth, trovare "Alesis MultiMix" e collegarlo.

Notabene:se il dispositivo Bluetooth richiede un codice,inserire 0000'.

1. Il LED del MultiMix 10 Wireless rimarra illuminato quando è "accoppiato".

Note bene: se il disposativo Bluetooth non è in grado di effettuire l'accoppiamento al mixer, premere il tasto. Pair/Unpair del mixer per interrompere collegamenti Bluetooth precedenti e azzerare il modulo Bluetooth.

1. Per scollegare l'accoppiamento, premere il tastinge Pair/Unpair sul MultiMix 10 Wireless.
2. Per collegarlo ad un altro dispositiivo Bluetooth, ripetere i passaggi 4-5.

Note bene: la portata massima sare raggiunta utilizzato dispositivi dotati di Bluetooth 4.0.
