MANUALE UTENTE MultiMix 8 USB FX ALESIS

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

MultiMix 8 USB FX

Adattatore di alimentazione

Cavo USB

Scheda per il download del software

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina alesis.com.

Per ulteriore assistenza, recarsi alla pagina alesis.com/support.

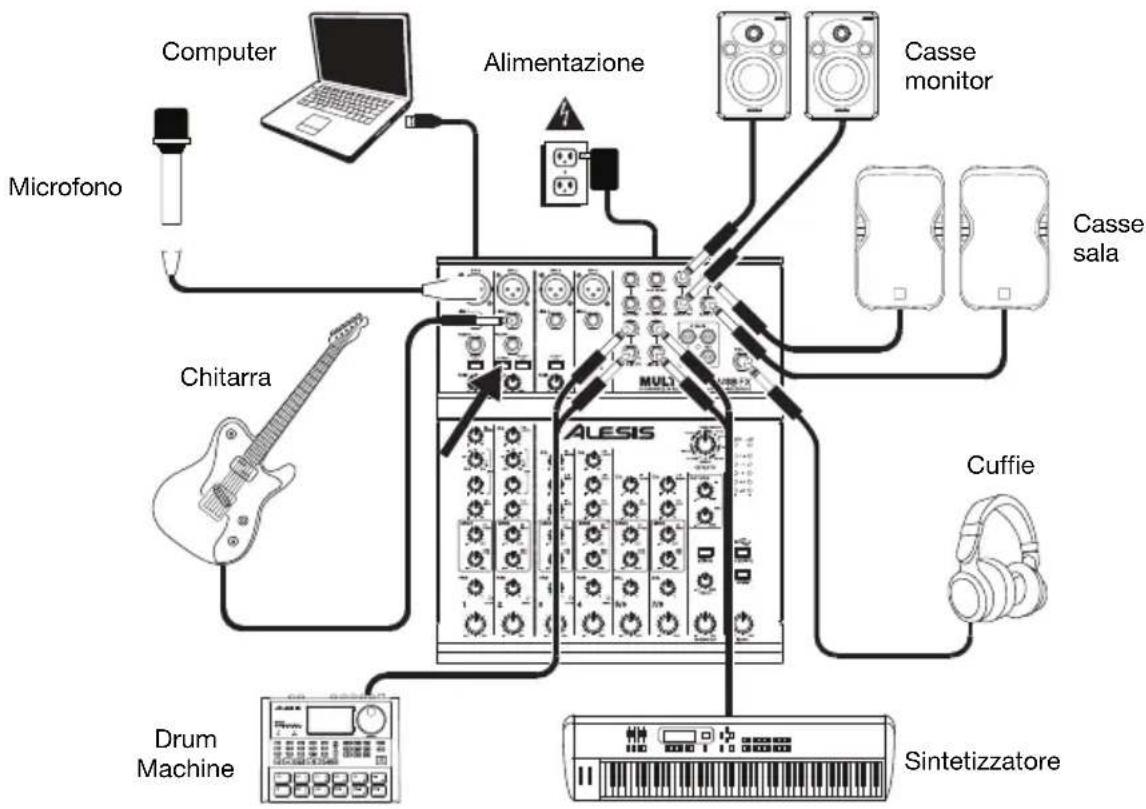

Configurazione

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Note:

• Quando si registra una chitarra o un basso con un pickup attivo, impostare l'interruttore guitar (chitarra) del MultiMix 8 USB FX in posizione sollevata. Se il vostro strumento impiega un pickup passivo, attivate l'interruttore.
• Per ridurre il ronzio elettrico con impostazioni elevate di guadagno, tenere l'alimentazione del MultiMix 8 USB FX lontana dal cavo della chitarra e dagli ingressi canale del MultiMix 8 USB FX.
• È possibile rimuovere i tappi terminali del mixer servendosi di una chiave esagonale da 3 mm.

Configurazione audio

Per configurare il MultiMix 8 USB FX come dispositivo di riproduzione predefinito, seguire le indicazioni seguenti, basandosi sul proprio sistema operativo.

Windows:

1. Servirsi del cavo USB in dotazione per collegare il MultiMix 8 USB FX al computer. Premere l'interruttore di alimentazione per accendere il MultiMix 8 USB FX.

2. Nella Barra delle applicazioni, individuare l'icona "Speaker" di controllo del Volume. Fare clic col tasto destro del mouse e selezionare Dispositivi di riproduzione.

* Qualora fossero presenti altri dispositivi audio USB collegati al computer, che potrebbero avere nomi identici, provare a selezionarli a uno a uno fino a quando il MultiMix 8 USB FX non viene riconosciuto.

Cliccare sul menu Start > Pannello di controllo (o Impostazioni > Pannello di controllo nella vista Classica) > Hardware e suoni > Suoni.

1. Nel pannello di controllo Audio di Windows selezionare la scheda Riproduzione e selezionare l'USB Audio Codec* come dispositivo predefinito.
2. Cliccare sulla scheda Registrazione e selezionare l'USB Audio Codec* come periferica predefinita.
3. Cliccare su Proprietà nell'angolo inferiore destro.
4. Nella nuova finestra, cliccare sulla scheda Avanzate e selezionare 2 canali, 24-bit, 48000 Hz (qualità da Studio) come formato predefinito.
5. Togliere il segno di spunta da entrambe le caselle in Modalità esclusiva.
6. Cliccare su OK per chiudere la finestra Proprietà.
7. Cliccare su OK per chiudere il pannello di controllo Audio.

macOS:

1. Servirsi del cavo USB in dotazione per collegare il MultiMix 8 USB FX al computer. Premere l'interruttore di alimentazione per accendere il MultiMix 8 USB FX.
2. Recarsi su Applicazioni > Utilità > Audio MIDI Setup.
3. Nella finestra Audio Devices (dispositivi audio), selezionare USB Audio Codec* nella colonna sinistra.
4. Fare clic col tasto destro su USB Audio Codec* e selezionare Use this device for sound input (utilizza questo dispositivo per ingresso audio).
5. Fare clic col tasto destro su USB Audio Codec* e selezionare Use this device for sound output (utilizza questo dispositivo per uscita audio).
6. Lasciare Audio Midi Setup.

Caratteristiche

Pannello superiore

1. LED di alimentazione: Si illumina quando il MultiMix 8 USB FX è acceso.
2. LED di alimentazione phantom: Si illumine quando l'alimentazione phantom è attiva.
3. Uscita Main (principale): Servirsi di cavi standard da 1/4" per collegare questa uscita ad un amplificatore o impianto di altoparlanti. Il livello di questa uscita è controllato dalla manopola Main Volume.
4. Uscita Monitor: Servirsi di cavi standard da 1/4" per collegare questa uscita ad un amplificatore a monitor o impianto di altoparlanti. Il livello di questa uscita è controllato dalla manopola Monitor Volume.
5. Cuffie: collegate a questa uscita le vostre cuffie da 1/4". La manopola cuffie regola il volume.

6. Uscita Aux Send: È possibile collegare l'ingresso di un dispositivo esterno (solitamente un dispositivo per effetti esterno) a questa uscita servendosi di un cavo mono da 1/4". Questa uscita può anche essere utilizzata per creare un mix di casse personalizzato da parte dei musicisti sul palco. Si può regolare il livello servendosi della manopola Aux Return Level.

7. Ingressi Aux Return: È possibile collegare le uscite di un dispositivo esterno a questi ingressi servendosi di cavi mono da 1/4". Solitamente questo viene utilizzato per dispositivi per effetti esterni, ma può anche essere utilizzato come un canale d'ingresso extra per sintetizzatori, drum machine, ecc. Se la fonte è mono, collegarla al jack di sinistra: verrà udita sia a sinistra che a destra.

11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 MULTIMIXaUSBFX

ALESIS 24 24 23 23 22 22 21 21 26 26 25 25 19 19 1 2 3 4 5/6 7/8 17 17 18 18 27 1 2 EFFECTS 30 29 28 33 32 36 31 35 34 MONITOR MONI

Quando si utilizzano gli ingressi di linea 5/6, 7/8, e Aux Returns:

• Se viene utilizzato solo il canale di sinistra, il segnale verrà udito in entrambi i canali di sinistra e di destra e il bilanciamento non sarà regolabile.

• Se viene utilizzato solo il canale di destra, il segnale verrà udito solo a livello del canale di destra.

• Ingressi 2 traccia: È possibile collegare a questi ingressi le uscite di un dispositivo di registrazione esterno servendosi di cavi standard RCA. Questo può essere utilizzato per ascoltare una registrazione a 2 tracce appena effettuata oppure per collegare un media player personale per riprodurre musica preregistrata prima del concerto dal vivo. Premere il tasto 2 TRKS/USB to Monitor per ascoltarlo in cuffia o a livello delle casse a monitor. Premere il tasto 2 TRKS/USB to Main per ascoltarlo a livello delle casse domestiche.

• Uscite 2 traccia: È possibile collegare a questie uscite un dispositivo di registrazione esterno servendosi di cavi standard RCA.

• Interruttore a pedale: Quando un interruttore a pedale è collegato a questo jack servendosi di un cavo TRS da 1/4", può essere premuto per consentire a tutti i canali di bypassare il processore di effetti interno del MultiMix 8 USB FX. Questo jack supporta pedali Boss FS-5L ed FS-6 o altri interruttori a pedale di relè (non incluso).

• Ingresso microfono: Collegare un microfono a questi ingressi servendosi di un cavo XLR.

• Ingressi di linea: Collegare dispositivi a livello di linea a questi ingressi servendosi di cavi da 1/4".

• Insert: Questo jack consente di inserire un compressore, EQ, o qualsiasi altro elaboratore di segnale tra il preamplificatore del MultiMix 8 USB FX e l'A/D converter. Servirsi di un cavo standard TRS da 1/4" quando si collega un dispositivo a questo jack.

Servirsi di cavi standard TRS da 1/4" quando si collegano dispositivi a livello dei jack di inserimento (Insert). Il segnale viene inviato dalla punta del cavo e ritorna a livello dell'anello.

1. Interruttore Lo Cut: Quando si preme questo pulsante, il filtro passa-alto del canale si attiva, riducendo le frequenze al di sotto di 80 Hz per ridurre qualsiasi rumore a basso livello.

2. Interruttore Guitar (chitarra): Quando questo interruttore è abbassato, il Canale 2 fungerà da ingresso ad elevata impedenza per il collegamento di chitarre o bassi. Quando l'interruttore è alzato, il Canale 2 accetterà segnali mic o a livello di linea.

3. Gain: Regola il livello audio del canale (guadagno pre-fader e pre EQ). Regolarlo in modo che Peak LED si accenda nelle parti più rumorose della canzone.
4. Volume di canale: Regola il livello audio sul canale.
5. Peak LED: Il LED lampeggia rosso se il segnale salta. Se ciò dovesse accadere, abbassare l'impostazione della manopola Gain o della manopola Channel Volume.
6. Channel Pan: Regola la posizione (mono) del canale nel campo stereo.
7. Balance (CH 5/6 & 7/8): Regola il bilanciamento tra i canali 5 e 6 e i canali 7 e 8.
8. Lo EQ (Bass): Regola le frequenze basse (bass) del canale.
9. Mid EQ: Regola le frequenze medie del canale.
10. Mid EQ Freq: Regola la frequenza che il Channel EQ (Mid) esalterà o taglierà.
11. Hi EQ (Treble): Regola le frequenze alte (treble) del canale.
12. Aux Pre Send: Regola il livello del canale audio (pre-EQ) inviato all'uscita Aux Send. È possibile utilizzarlo per applicare effetti esterni acanali individuali o per creare un mix personalizzato per sé o per i propri musicisti.
13. FX Post Send: Regola il livello del canale audio (post-EQ) inviato al processore di effetti interno del MultiMix 8 USB FX. Alzarlo per i canali ai quali si desidera applicare effetti interni.
14. Selettore di effetti: Seleziona gli effetti che il processore di effetti interno del MultiMix 8 USB FX applicherà ai vari canali. Ciascun canale può inviare diversi livelli di audio al processore regolando le relative monopole FX Post Send. Si veda la sezione Effetti per una spiegazione in merito agli effetti disponibili.
15. Livello Aux Return: Regola il volume degli ingressi Aux Return.
16. Livello FX Return: Regola il volume del processore effetti interno del MultiMix 8 USB FX.
17. Misuratori a LED: Mostrano il livello audio del mix principale. Abbassare il volume seil LED Clip si accende troppo.
18. 2 TRKS/USB to Main: Convoglia l'audio dal computer e dagli ingressi 2 Track all'uscita Main Out.
19. 2 TRKS/USB to Monitor: Convoglia l'audio dal computer e dagli ingressi 2 Track all'uscita Monitor Out ed alle cuffie.
    Quando si registra su computer, assicurarsi che l'interruttore 2 TRKS/USB to Main sia sollevato per evitare feedback nella registrazione. Alternativamente, si può disattivare la funzione "software playthrough" nel software durante la registrazione.
20. Main To Monitor: Convoglia l'audio ascoltato tramite l'uscita main all'uscita monitor e alle cuffie.
21. Main Volume: Regola il livello del volume dell'uscita principale.
22. Monitor Volume: Regola il livello del volume dell'uscita monitor.
23. Volume cuffie: Regola il livello del volume inviato alle cuffie.

Pannello posteriore

1. AC In: Servirsi dell'adattatore di alimentazione in dotazione per collegare il mixer ad una presa di alimentazione. Ad alimentazione spenta, collegare l'alimentazione elettrica innanzitutto nel mixer, quindi ad una presa elettrica.

POWER POWER INPUT POWER INPUT 1 4 ALESIS

1. Interruttore di alimentazione (Power): Accende e spegne il mixer. Accendere il mixer dopo aver collegato tutti i dispositivi d'ingresso e prima di accendere gli amplificatori. Spegnere gli amplificatori prima di spegnere il mixer.

2. Alimentazione Phantom: Questo interruttore attiva e disattiva l'alimentazione phantom. Quando attivata, l'alimentazione phantom fornisce +48V agli ingressi mic XLR. Va notato che la maggior parte dei microfoni dinamici non richiede alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom.

3. Porta USB: Servirsi del cavo in dotazione per collegare il MultiMix 8 USB FX ad un computer per una comunicazione audio digitale a 2 vie, a 16 bit. Il MultiMix 8 USB FX richiede una porta USB 1.1 o superiore (es. USB 2.0).

Effetti

Per sentire gli effetti su un canale:

Aaccendere l'FX Post Send (26) per quel canale. Quindi, alzare la manopola FX Return (29). Premere il tasto Main to Monitor (33) per ascoltare il mix in cuffia. Servirsi della manopola Effects Selector (27) per scegliere uno degli effetti qui di seguito:

EFFETTO AD ALTOPARLANTE ROTANTE

- ROTARY: il simulatore di altoparlante rotante rapido crea il classico e ricco effetto Doppler del corno rotante di un organo. Efficace con chitarre, voci, tastiere e altri strumenti.

EFFETTI REVERB

• HALL 1: un ampio e limpido effetto di riverbero da sala da concerti adatto per voci e strumenti.
- HALL 2: un ampio e caldo effetto di riverbero da sala da concerti adatto per batteria, pianoforte e altri strumenti.
- ROOM 1: un effetto di riverbero di medie dimensioni moderatamente luminoso adatto per voci, attacchi e altri strumenti.
- ROOM 2: un piccolo effetto di riverbero di estremo riflesso luminoso adatto per batteria e percussioni, nonché per chitarre elettriche e altri strumenti.
• ROOM 3: un effetto di riverbero das ala ampia e calda adatto a strumenti acustici.
- PLATE 1: un ricco e liscio effetto plate reverb vocale con un lungo tempo di decadenza ed una tonalità calda.
- PLATE 2: una simulazione di un plate reverb vintage, con una tonalità luminosa, leggermente tintinnanti ed un decay di lunghezza media.
- PLATE 3: un effetto plate reverb breve e luminoso, efficace nel creare spazi sottili.

EFFETTI DI MODULAZIONE

• CHORUS: un complesso effetto d'insieme chorus a 6 voci con brevi delay cui si fa spesso riferimento come "Chorus / Doubler". Percorso di segnale stereo discreto. Lento e acquoso.
• FLANGE: classico flange stereo: uno sweep lento, leggermente metallico con un percorso di segnale stereo discreto.

EFFETTI DELAY

• DELAY 1: un semplice eco slap back privo di feedback particolarmente efficace per voci e chitarre ritmate.
• DELAY 2: delay a più ritmi di media lunghezza con feedback crossover. rapporto da 3 a 4 tra I tempi di delay sinistro e destro (L e R) (da 291 a 388 ms) per una sensazione a 3/4 vs. 4/4. Utile per strumenti in assolo in cui si desidera un effetto eco lungo e finale.

MULTI EFFETTI

• CHORUS – ROOM 1: riverbero da sala in una lenta modulazione di flangia che crea un effetto spazioso.
• CHORUS – ROOM 2: una rapida modulazione offer un drammatico effetto chorus in una piccolo sala per un ricchissimo suono chorus + reverb con un percorso di segnale stereo discreto.

BYPASS: bypassa il processore di effetti: non si sente alcun effetto.
