MANUAL DE USUARIO MultiMix 8 USB FX ALESIS

Guía del usuario (Español)

Introducción

Contenido de la caja

MultiMix 8 USB FX

Adaptador de alimentación

Cable USB

Tarjeta de descarga de software

Guía del usuario

Manual sobre la seguridad y garantía

Soporte

Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite alesis.com.

Para soporte adicional del producto, visite alesis.com/support.

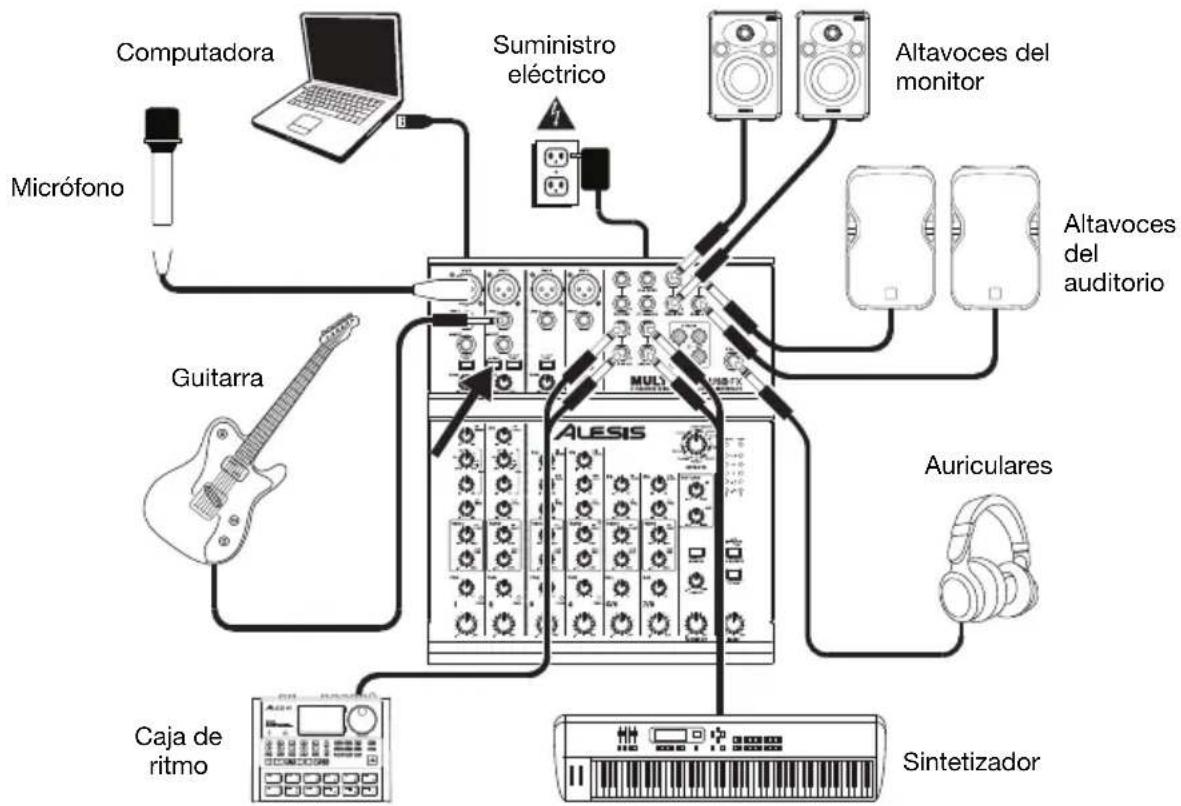

Instalación

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Notas:

• Cuando grabe guitarra o bajo con un captor activo, coloque el conmutador de guitarra del MultiMix 8 USB FX en la posición hacia arriba/levantada. Si su instrumento usa un captor pasivo, conecte el conmutador.
• Para reducir el zumbido eléctrico cuando se usan ajustes altos de ganancia, mantenga la fuente de alimentación de MultiMix 8 USB FX alejada del cable de su guitarra y de las entradas de los canales del equipo.
• Puede extraer los capuchones de extremo del mezclador con una llave hexagonal de 3 mm.

Cofiguración de audio

Para configurar el MultiMix 8 USB FX como dispositivo de reproducción predeterminado, siga las indicaciones que se incluyen a continuación sobre la base del sistema operativo de su ordenador.

Windows:

1. Utilice el cable USB incluido para conectar el MultiMix 8 USB FX a su ordenador. Pulse el interruptor de encendido para encender el MultiMix 8 USB FX.

2. Localice en la barra de tareas el icono del "altavoz" del control de volumen. Haga clic derecho en el altavoz y seleccione Playback Devices (Dispositivos de reproducción).

Como alternativa, haga clic en Start Menu (menú Inicio) > Control Panel (Panel de control) (o Settings [Ajustes] > Control Panel en la Vista clásica) > Hardware and Sound (Hardware y sonido) > Sound (Sonido).

* Si tiene conectados a su computadora otros dispositivos de audio USB que puedan tener nombres idénticos, puede ser necesario que pruebe a seleccionar cada uno hasta que se reconozca el MultiMix 8 USB FX.

1. En el panel de control Windows Sound (Sonido de Windows), seleccione la pestaña Playback (Reproducción) y seleccione USB Audio Codec* como dispositivo predeterminado.
2. Haga clic en la pestaña Recording (Grabación) y seleccione USB Audio Codec* como dispositivo predeterminado.
3. Haga clic en Properties (Propiedades) en la esquina inferior derecha.
4. En la nueva ventana, haga clic en la pestaña Advanced (Avanzadas) y seleccione 2-channel, 16-bit, 44100 Hz (CD Quality) (2 canales, 24 bits, 48000 Hz, calidad de CD) como formato predeterminado.
5. Deshaga la selección de las dos casillas que están bajo Exclusive Mode (Modo exclusivo).
6. Haga clic en OK (Aceptar) para cerrar la ventana de propiedades.
7. Haga clic en OK (Aceptar) para cerrar el panel de control de sonido.

macOS:

1. Utilice el cable USB incluido para conectar el MultiMix 8 USB FX a su ordenador. Pulse el interruptor de encendido para encender el MultiMix 8 USB FX.
2. Vaya a Applications > Utilities > Audio MIDI Setup (Aplicaciones > Utilidades > Configuración MIDI de audio).
3. En la ventana Audio Devices (Dispositivos de audio), seleccione USB Audio Codec* en la columna izquierda.
4. Haga clic derecho en USB Audio Codec* y seleccione Use this device for sound input (Utilizar este dispositivo para la entrada de sonido).
5. Haga clic derecho en USB Audio Codec* y seleccione Use this device for sound output (Utilizar este dispositivo para la salida de sonido).
6. Salga de la configuración MIDI de audio.

Características

Panel superior

1. LED de encendido: Se ilumina cuando el MultiMix 8 USB FX está encendido.

2. LED de alimentación fantasma: Se enciende cuando se acopla la alimentación fantasma.

3. Salida principal: Use cables estándar TRS de 1/4" para conectar estas salidas al amplificador o sistema de altavoces del auditorio. El nivel de esta señal de salida está controlado por la perilla de volumen maestro.

4. Salida para monitor: Use cables estándar TRS de 1/4" para conectar estas salidas al amplificador o sistema de altavoces monitores. El nivel de esta señal de salida está controlado por la perilla de volumen del monitor.

5. Auriculares: Conecte sus auriculares de 1/4" a esta salida. El volumen se controla con la perilla Phones.

6. Salida auxiliar: Puede conectar a esta salida la entrada de un dispositivo externo (habitualmente un dispositivo de efectos externo) mediante un cable mono de 1/4". Esta salida se puede usar también para crear una mezcla de monitor personalizada para los músicos en el escenario. Puede ajustar el nivel con la perilla Aux Return (Nivel de retorno auxiliar).

7. Entradas de retorno auxiliar: Puede conectar a estas entradas las salidas de un dispositivo externo con cables mono de 1/4". Esta entrada se usa habitualmente para dispositivos de efectos externos pero también se puede usar como canal de entrada adicional para sintetizadores, cajas de ritmo, etc. Si su fuente es mono, enchúfela en el conector izquierdo y se escuchará en ambos lados, izquierdo y derecho.

8. Entradas de 2 pistas: Puede conectar a estas entradas las salidas de un dispositivo de grabación externo con cables RCA estándar. De esta forma se puede escuchar una grabación de 2 pistas que usted acaba de hacer o conectar un reproductor de medios personal para reproducir música pregrabada antes de su recital en vivo. Pulse el botón 2 TRKS/USB To Monitor para oír esto en sus auriculares o altavoces monitores. Pulse 2 TRKS/USB To Main para oírlo en los altavoces del auditorio.

9. Salidas de 2 pistas: Puede conectar a estas salidas un dispositivo de grabación externo con cables RCA estándar.

10. Interruptor de pedal: Cuando se conecta un interruptor de pedal a este conector con un cable TRS de 1/4", se puede pulsar para permitir que todos los canales puenteen el procesador de efectos interno del MultiMix 8 USB FX. Este conector es compatible con pedales Boss FS-5L y FS-6 u otros interruptores de pedal de tipo de enganche (no incluidos).

11. Entrada de micrófono: Conecte a estas entradas un micrófono con un cable XLR.

12. Entrada de línea: Conecte a estas entradas dispositivos de nivel de línea con cables de 1/4".

13. Inserción: El conector de inserción permite insertar un compresor, un ecualizador o cualquier otro procesador de señal entre el preamplificador y el conversor A/D de MultiMix 8 USB FX. Use un cable estándar TRS de 1/4" para conectar el dispositivo a esta conexión de inserción.

MULTIMIX3USBFX & CHANNEL MEDIUM / USB RECOATING INTERFACE ALESIS 1 2 27 30 33 32 36 31 35 34 17 17 17 5/8 7/8 18 18 11 11 12 12 13 13 14 15 14 14 16 16 16 16 7 10 4 3 12 12 LIME BEANS LIME OUT PUMBER MOUNTOR RETURN ON SWITCH MUSTON MAKE OUT MULTIMIX3USBFX

Cuando use las entradas de línea 5/6, 7/8 y los retornos auxiliares:

• Si sólo se usa el canal izquierdo, la señal se oirá en los canales izquierdo y derecho y no se puede ajustar el balance.
• Si sólo se usa el canal derecho, la señal se oirá sólo en ese canal.

Use cables de 1/4" estándar TRS (punta-nuca-manguito) cuando conecte dispositivos a los conectores Insert. La señal se envía por la punta del cable y retorna en la nuca.

1. Interruptor de corte de bajos: Cuando este botón está pulsado, se activa el filtro pasaaltos del canal, que reduce las frecuencias inferiores a 80 Hz a fin de reducir cualquier ruido de bajo nivel.

2. Conmutador de guitarra: Cuando este conmutador está hacia abajo el canal 2 sirve como entrada de alta impedancia para conectar guitarras o bajos. Cuando está hacia arriba, el canal 2 acepta señales de micrófono o de nivel de línea.

3. Ganancia: Ajusta el nivel de ganancia de audio del canal (preecualización y pre-fader). Ajuste este control de modo que el LED Peak apenas se encienda durante las partes más sonoras del tema.

4. Volumen de canal: Ajusta el nivel de audio del canal.

5. Led de pico: El LED destella con luz roja si la señal se está recortando. Si esto sucede, disminuya el ajuste de la perilla Gain o la perilla de volumen Channel (Canal).

6. Paneo de canal: Ajusta la posición del canal (mono) en el campo estéreo.

7. Balance (canales 5/6 y 7/8): Ajusta el balance entre los canales 5 y 6 y los canales 7 y 8.

8. Ecualización de bajos (graves): Ajusta las bajas frecuencias (graves) del canal.

9. Ecualización de medios: Ajusta las frecuencias medias del canal.

10. Frecuencia de ecualización de medios: Ajusta la frecuencia que el refuerza o corta ecualizador de canal (medios).

11. Ecualización de altos (agudos): Ajusta las altas frecuencias (agudos) del canal.

12. Envío auxiliar pre-ecualización: Ajusta el nivel de audio del canal (pre-ecualización) que se envía a la salida Aux Send. Es posible usar este control para aplicar efectos externos a los canales individuales o crear una mezcla personalizada de monitor para usted o sus músicos.

13. Envío de efectos post-ecualización: Ajusta el nivel de audio del canal (post-ecualización) que se envía al procesador de efectos interno del MultiMix 8 USB FX. Aumente el ajuste para los canales a los que desea aplicar efectos internos.

14. Selector de efectos: Selecciona el efecto que el procesador de efectos interno del MultiMix 8 USB FX aplica a los diversos canales. Cada canal puede enviar al procesador niveles diferentes de audio ajustando sus perillas FX Post Send. Consulte en la sección Efectos una explicación de los efectos disponibles.

15. Nivel de retorno auxiliar: Ajusta el volumen de las entradas de retorno auxiliar.

16. Nivel de retorno de efectos: Ajusta el volumen del procesador de efectos interno de MultiMix 8 USB FX.

17. Medidores led: Muestran el nivel de audio de la mezcla principal. Baje el volumen si el LED Clip se enciende excesivamente.

18. 2 pistas/USB a principal: Dirige el audio de su computadora y las entradas de 2 pistas a la salida principal.

19. 2 pistas/USB a monitor: Dirige el audio de su computadora y las entradas de 2 pistas a la salida de monitor y a los auriculares.

20. Principal a monitor: Dirige el audio que se oye por la salida principal a la salida de monitor y a los auriculares.

21. Volumen principal: Ajusta el volumen de la salida principal.

22. Volumen de monitor: Ajusta el volumen de la salida de monitor.

23. Volumen de auriculares: Ajusta el volumen de los auriculares.

Cuando grabe en la computadora, asegúrese de que el conmutador 2 TRKS/USB To Main (2 PISTAS/USB a principal) esté en la posición hacia arriba/levantado para evitar realimentación en su grabación. Como alternativa, puede desactivar la función "software playthrough" del software mientras graba.

Panel trasero

1. Entrada de CA: Use el adaptador de alimentación incluido para conectar el mezclador a un tomacorriente alimentado. Mientras está desconectada la alimentación eléctrica, enchufe la fuente de alimentación al mezclador primero, y luego al tomacorriente.

ALESIS 1 2 3 4

1. Interruptor de encendido: Enciende y apaga el mezclador. Encienda el mezclador después de desconectar todos los dispositivos de entrada y antes de encender los amplificadores. Apague los amplificadores antes de apagar el mezclador.

2. Interruptor de phantom power: Este interruptor activa y desactiva la alimentación fantasma. Cuando se activa, la alimentación fantasma suministra +48 V a las entradas de micrófono XLR. Tenga en cuenta que la mayoría de los micrófonos dinámicos no requieren alimentación fantasma, mientras que la mayoría de los micrófonos de condensador la requieren. Consulte la documentación de su micrófono para averiguar si necesita alimentación fantasma.

3. Puerto USB: Use el cable incluido para conectar el MultiMix 8 USB FX a una computadora. MultiMix 8 USB FX requiere una conexión USB 1.1 o superior (por ej. USB 2.0).

Efectos

Para oír los efectos en un canal:

Aumente el ajuste envío de efectos post-ecualización (26) de ese canal. Luego, aumente el ajuste de la perilla de retorno de efectos (29). Pulse el botón Main To Monitor (33) para oír la mezcla en sus auriculares. Use la perilla selectora de efectos (27) para elegir uno de los siguientes efectos:

EFECTO DE ALTAVOZ GIRATORIO

- ROTARY (Giratorio): El simulador de altavoz giratorio rápido crea el clásico y lujurioso efecto de la bocina giratoria de un órgano. Eficaz para guitarras, vocales, teclados y otros instrumentos.

EFECTOS DE REVERBERACIÓN

• HALL 1 (Auditorio 1): Un efecto de reverberación en auditorio de conciertos grande y brillante, adecuado para vocales e instrumentos.
• HALL 2: Un efecto de reverberación en auditorio de conciertos grande y cálido, adecuado para batería, piano y otros instrumentos.
• ROOM 1 (Sala 1): Efecto de reverberación en sala reflectiva mediana y moderadamente brillante, adecuado para vocales, guitarras lead y otros instrumentos.
• ROOM 2: Efecto de reverberación en sala pequeña, brillante y muy reflectiva, adecuado para batería y percusión, así como para guitarras eléctricas y otros instrumentos.
  • ROOM 3: Efecto de reverberación en sala grande y cálida, adecuado para instrumentos acústicos.
• PLATE 1 (Placa 1): Reverberación en placa vocal lujuriosa y suave con largo tiempo de decaimiento y tonalidad cálida.
• PLATE 2: Emulación de una placa clásica con tonalidad brillante ligeramente metálica y un decaimiento de mediana duración.
• PLATE 3: Reverberación en placa corta y brillante eficaz para crear espacios sutiles.

EFECTOS DE MODULACIÓN

• CHORUS (Coro): Complejo efecto de conjunto de coro de 6 voces con retardos cortos denominado también “Chorus / Doubler” (Coro / Doblador). Ruta de señal estéreo discreta. Lenta y acuosa
• FLANGE: Flange estéreo clásico: Barrido lento y ligeramente metálico con ruta de señal estéreo discreta.

EFECTOS DE RETARDO

• DELAY 1 (Retardo 1): Sencillo eco de golpe sin realimentación, particularmente eficaz en vocales y guitarras de ritmo.
• DELAY 2: Retardo polirrítmico de mediana duración con realimentación de crossover. Relación 3 a 4 entre los tiempos de retardo izquierdo y derecho (291 a 388 ms) para obtener sensación 3/4 ó 4/4. Útil para instrumentos de solo donde se desea un efecto de eco largo arrastrado.

MULTIEFECTOS

• CHORUS – ROOM 1: Reverberación de sala en una modulación tipo flange lenta que crea un efecto espacial.
• CHORUS – ROOM 2: Modulación rápida que brinda un efecto dramático de coro en una sala pequeña para obtener un sonido muy lujurioso de coro + reverberación con ruta de señal estéreo discreta.

BYPASS (Puenteo): Se puentea el procesador de efectos— no se oirá ningún efecto.
