KDAS104HSS - Machine à laver JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Marque	JENN-AIR
Modèle	KDAS104HSS
Type de produit	Machine à laver
Largeur	60 cm (23,6 po)
Hauteur	81,3 cm (32 po)
Profondeur	55 cm (21,7 po)
Poids	70 kg
Alimentation	120 V, 60 Hz, 10 A
Capacité de lavage	8 kg
Vitesse d'essorage maximale	1200 tr/min
Classe énergétique	A+++
Fonctions principales	Lavage, rinçage, essorage, départ différé, sécurité enfants
Panneau personnalisé	Compatible - épaisseur 1,5 cm, hauteur max 72 cm
Outillage nécessaire pour installation	Perceuse électrique, tournevis cruciforme, pince à bec effilé
Pièces fournies pour panneau	Gabarit, vis (ST4X14, ST3.5X45, etc.), supports, goujons
Entretien et nettoyage	Nettoyer le filtre régulièrement, essuyer le tambour
Sécurité	Arrêt automatique en cas de porte ouverte, sécurité enfants
Réparabilité / Pièces détachées	Pièces disponibles sur demande auprès du service après-vente

FOIRE AUX QUESTIONS - KDAS104HSS JENN-AIR

Quelle est la capacité de lavage de la machine ?

La capacité de lavage est de 8 kg, adaptée pour une famille de taille moyenne.

Comment installer un panneau personnalisé ?

Utilisez le gabarit fourni pour prépercer les trous, installez les supports et goujons avec les vis fournies (épaisseur panneau 1,5 cm), puis glissez le panneau sur la porte en alignant les encoches. Fixez avec les quatre vis de fixation.

Quels outils sont nécessaires pour l'installation du panneau ?

Il vous faut une perceuse électrique, un tournevis cruciforme (ou embout magnétique) et une pince à bec effilé.

Comment régler la tension des ressorts de la porte ?

Utilisez un tournevis cruciforme pour tourner les vis de réglage : dans le sens horaire pour augmenter la tension, antihoraire pour la diminuer.

Quelles sont les dimensions maximales du panneau personnalisé ?

Pour un modèle de 18 pouces : largeur 44,4 cm, hauteur max 72 cm. Pour un modèle de 24 pouces : largeur 59,4 cm, hauteur max 72 cm. Épaisseur minimale 1,5 cm.

Puis-je utiliser un panneau en matériau autre que le bois ?

Oui, mais les vis fournies sont adaptées au bois de 1,5 cm d'épaisseur. Pour d'autres matériaux, vous devez acheter des vis de longueur appropriée et ajuster les avant-trous.

Comment nettoyer le filtre de la machine ?

Retirez le filtre situé en bas à l'avant de la machine, nettoyez-le sous l'eau courante et replacez-le. Effectuez cette opération tous les mois.

Que faire en cas de code d'erreur affiché ?

Consultez la notice pour identifier le code. Les causes fréquentes incluent un filtre obstrué, une arrivée d'eau coupée ou un déséquilibre de charge. Redémarrez après correction.

Est-il nécessaire d'utiliser un produit d'étanchéité sur le panneau ?

Oui, il est recommandé d'appliquer un composant d'étanchéité résistant à l'humidité sur les faces et les rives du panneau pour le protéger.

Où puis-je trouver des pièces détachées pour ce modèle ?

Contactez le service après-vente JENN-AIR ou un revendeur agréé pour commander des pièces d'origine. Le numéro de modèle est KDAS104HSS.

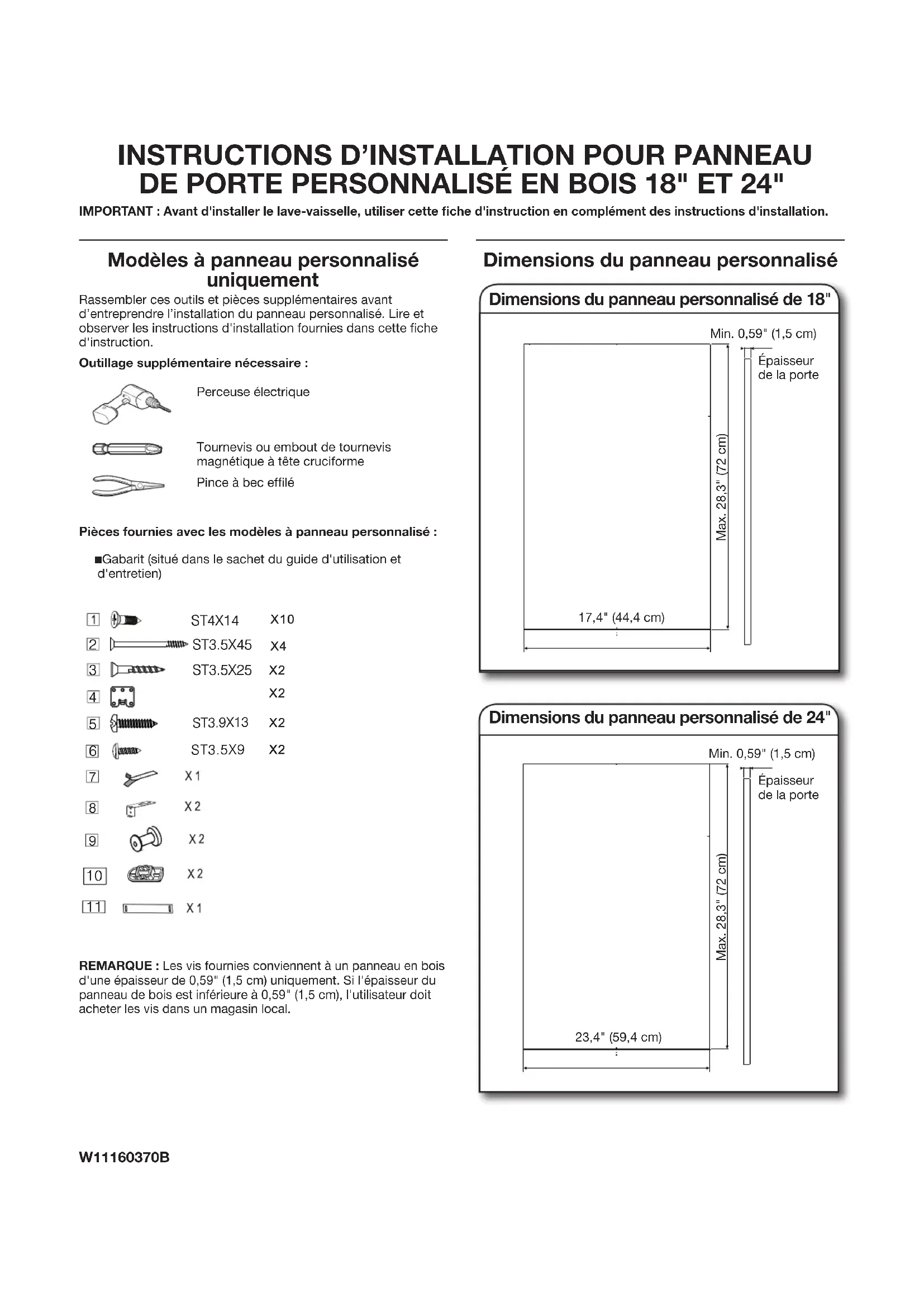

MODE D'EMPLOI KDAS104HSS JENN-AIR

IMPORTANT : Avant d'installer le lave-vaisselle, utiliser cette fiche d'instruction en complément des instructions d'installation.

Modèles à panneau personnalisé uniquement

Rassembler ces outils et pièces supplémentaires avant d'entreprendre l'installation du panneau personnalisé. Lire et observer les instructions d'installation fournies dans cette fiche d'instruction.

Outillage supplémentaire nécessaire :

Perceuse électrique

Tournevis ou embout de tournevis magnétique à tête cruciforme

Pince à bec effilé

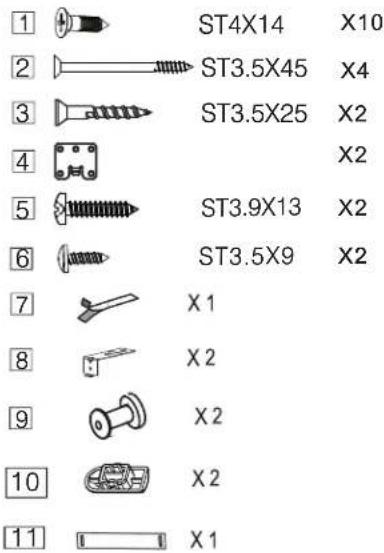

Pièces fournies avec les modèles à panneau personnalisé :

■Gabarit (situé dans le sachet du guide d'utilisation et d'entretien)

ST4X14 X10 ST3.5X45 X4 ST3.5X25 X2 ST3.9X13 X2 ST3.5X9 X2 X1 X2 X2 X2 X1

REMARQUE : Les vis fournies conviennent à un panneau en bois d'une épaisseur de 0,59" (1,5 cm) uniquement. Si l'épaisseur du panneau de bois est inférieure à 0,59" (1,5 cm), l'utilisateur doit acheter les vis dans un magasin local.

Dimensions du panneau personnalisé

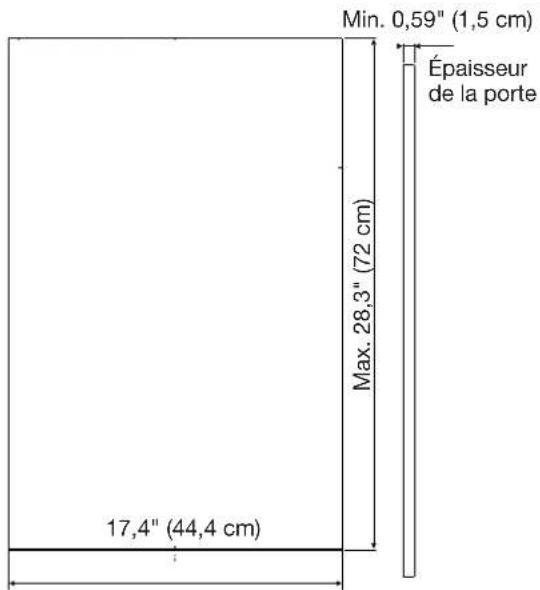

Dimensions du panneau personnalisé de 18"

Min. 0,59" (1,5 cm) Épaisseur de la porte Max. 28,3" (72 cm) 17,4" (44,4 cm)

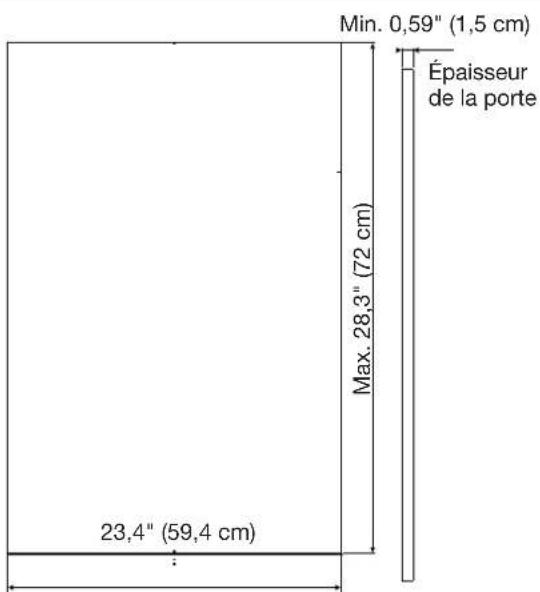

Dimensions du panneau personnalisé de 24"

Min. 0,59" (1,5 cm) Épaisseur de la porte Max. 28,3" (72 cm) 23,4" (59,4 cm)

REMARQUES :

■La poignée destinée au panneau personnalisé n'est pas comprise.
■Tout le matériel de montage fourni convient à un panneau en bois de 0,59" (1,5 cm) d'épaisseur. Si l'on utilise un panneau de bois plus mince ou d'autres matériaux que le bois, il incombe au client d'obtenir des vis de longueur appropriée et d'ajuster les avant-trous en fonction.

IMPORTANT : Utiliser un composant d'étanchéité résistant à l'humidité sur les faces et les rives du panneau pour le protéger contre l'humidité.

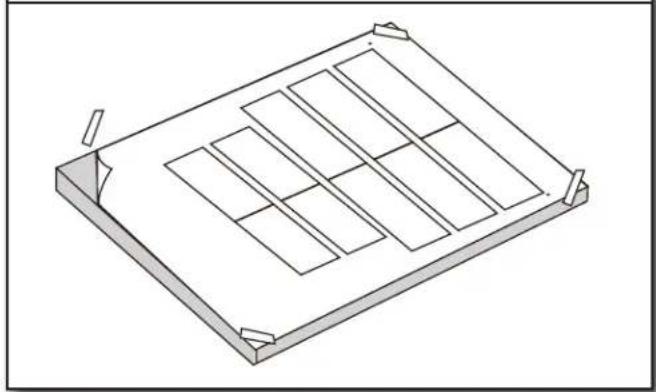

1. Fixer le gabarit au panneau en bois


Fixer le gabarit fourni à l'arrière du panneau personnalisé au moyen de ruban. S'assurer que le centre du gabarit est aligné avec le centre du panneau en bois et que la partie supérieure du gabarit est alignée avec la face supérieure du panneau en bois.

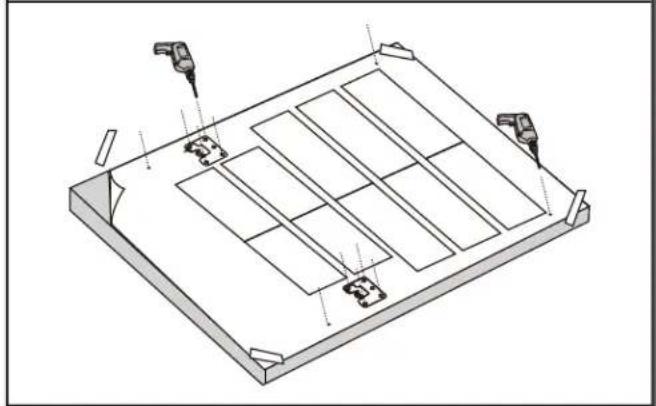

1. Prépercer des trous pour les goujons et les supports

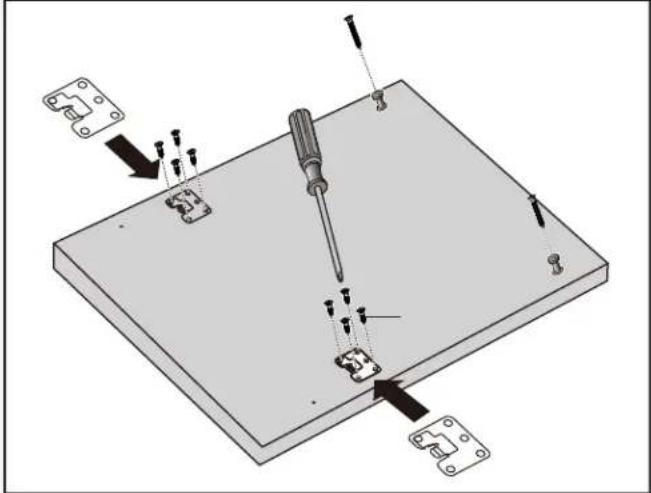

1. Installer les supports et les goujons


Retirer le gabarit. Installer les supports et goujons au moyen des vis fournies.

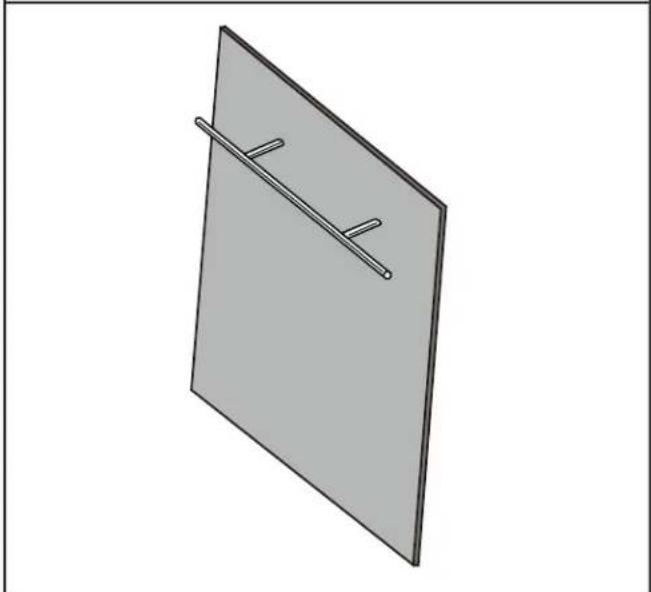

1. Installer la poignée fournie par le client


IMPORTANT : S'assurer de noyer les têtes des vis à l'arrière du panneau de sorte que les têtes des vis soient de niveau avec le panneau.

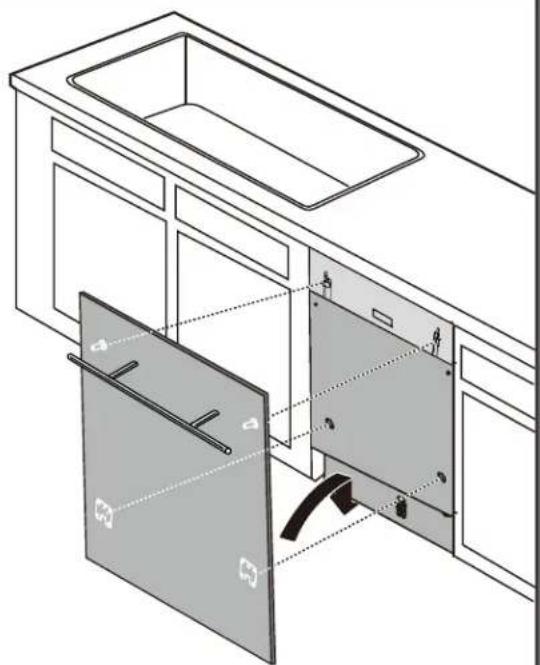

1. Glisser le panneau sur la porte


Aligner les goujons du panneau personnalisé avec les encoches en trou de serrure de la porte. Vérifier que les goujons et les supports sont bien engagés dans les encoches en trou de serrure. Glisser le panneau vers le bas jusqu'à ce que sa surface soit en affleurement avec le sommet de la porte.

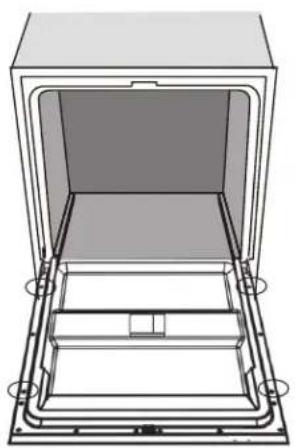

1. Fixer le panneau de porte


Fixer le panneau de porte en insérant les quatre vis de fixation fournies dans les trous du cadre de la porte interne. Voir les trous d'emplacement de vis sur l'illustration ci-dessus.

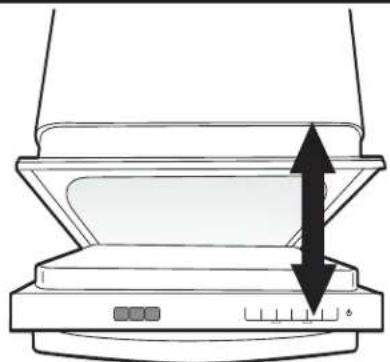

1. Vérifier la tension des ressorts de la porte


Ouvrir et fermer la porte pour vérifier la tension du ressort de la porte.

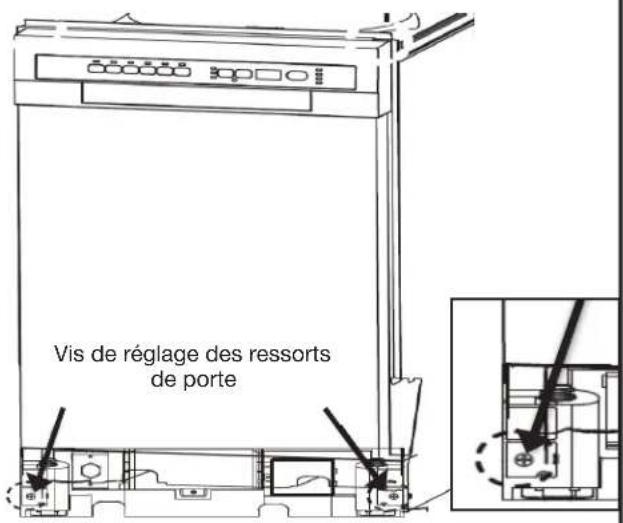

1. Ajuster la tension des ressorts (au besoin)


Vis de réglage des ressorts de porte

Si nécessaire, régler la tension du ressort à l'aide d'un tournevis à tête cruciforme. Tourner les vis dans le sens horaire pour augmenter la tension ou dans le sens antihoraire pour diminuer la tension de la porte.
