Type de produit	Réfrigérateur côte à côte à profondeur de comptoir
Marque	JENN-AIR
Modèle	JSC23C9EEM
Dimensions (HxLxP)	175,3 x 91,4 x 69,8 cm (approx.)
Poids	Plus de 272 kg (600 lb)
Alimentation électrique	115 V, 60 Hz, 15-20 A, circuit dédié
Pression d'eau requise	30-120 lb/po² (207-827 kPa)
Machine à glaçons	Automatique, intégrée, distributeur de glaçons et d'eau
Système de filtration d'eau	Modèle P5WB2L/P4RFWB, capacité 200 gal (757 L)
Filtre à air	Jetable, remplacement tous les 6 mois
Sachet de conservation pour produits frais	Absorbe l'éthylène, remplacement tous les 6 mois
Éclairage intérieur	LED (non remplaçable par l'utilisateur sur certains modèles)
Dégivrage	Automatique
Nettoyage	Mensuel, intérieur et extérieur avec détergent doux
Sécurité électrique	Prise à 3 alvéoles reliée à la terre, pas de rallonge
Nombre de personnes pour l'installation	2 personnes ou plus recommandé
Plage de température ambiante	13°C à 43°C (55°F à 110°F)
Consommation énergétique	Haute efficacité, compresseur à vitesse variable
Nivellement	Pieds avant réglables, roulettes arrière
Accessoires inclus	Filtre à air, sachet de conservation, filtre à eau (préinstallé ou à installer)

FOIRE AUX QUESTIONS - JSC23C9EEM JENN-AIR

Mon réfrigérateur ne refroidit pas. Que dois-je vérifier ?

Vérifiez que le réfrigérateur est branché sur une prise à 3 alvéoles reliée à la terre et que le disjoncteur n'est pas déclenché. Assurez-vous que la commande de température est activée. Si c'est une nouvelle installation, attendez 24 heures pour que la température se stabilise.

Pourquoi mon moteur fonctionne-t-il en permanence ?

C'est normal pour un réfrigérateur haute efficacité. Le compresseur et les ventilateurs fonctionnent à des vitesses réduites pour économiser l'énergie. Cela peut être plus fréquent si la pièce est chaude, si vous avez ajouté beaucoup d'aliments, ou si les portes sont souvent ouvertes.

Que faire si la machine à glaçons ne produit pas de glaçons ?

Assurez-vous que le réfrigérateur est raccordé à l'alimentation en eau et que le robinet d'arrêt est ouvert. Vérifiez que la machine à glaçons est allumée. Après une nouvelle installation, attendez 24 heures pour la première production et jetez les trois premiers lots.

Le distributeur d'eau ne fonctionne pas correctement.

Vérifiez que les portes sont bien fermées. Assurez-vous que l'alimentation en eau est ouverte et que la pression est suffisante (30-120 lb/po²). Remplacez le filtre à eau s'il est obstrué. Après une nouvelle installation, purgez le système d'eau.

Comment aligner les portes de mon réfrigérateur ?

Vérifiez d'abord que le réfrigérateur est de niveau en ajustant les pieds de nivellement. Si les portes sont toujours désalignées, ouvrez les portes à 90°, retirez la grille de base, puis tournez la vis d'alignement sur la charnière inférieure de la porte du réfrigérateur avec une clé de 5/16" pour ajuster la hauteur.

Pourquoi y a-t-il de l'humidité à l'intérieur du réfrigérateur ?

Une certaine humidité est normale, surtout dans un environnement humide. Minimisez les ouvertures de porte et assurez-vous qu'elles ferment complètement. Nettoyez l'excès d'humidité avec un chiffon doux et sec.

Comment remplacer le filtre à eau ?

Localisez le filtre dans le coin supérieur droit du compartiment réfrigérateur. Ouvrez la porte du couvercle, retirez l'ancien filtre en tirant droit. Insérez le nouveau filtre avec la flèche vers le haut jusqu'à ce qu'il s'enclenche, puis fermez la porte. Purgez le système d'eau après le remplacement.

Que faire si les lampes intérieures ne s'allument pas ?

Fermez les portes pour réinitialiser les lampes. Si elles ne s'allument toujours pas, vérifiez que les ampoules sont bien vissées (pour les modèles à incandescence ou DEL standard). Pour les modèles à mini DEL, contactez le service après-vente.

Comment nettoyer le condenseur ?

Retirez la grille de base en dévissant les deux vis. Utilisez un aspirateur à brosse douce pour nettoyer la grille et la surface avant du condenseur. Remettez la grille en place. Effectuez cette opération tous les 2-3 mois si l'environnement est poussiéreux.

Quels sont les accessoires de rechange disponibles ?

Les accessoires incluent le filtre à eau (P4RFWB, pièce W10295370A), le filtre à air (remplacement tous les 6 mois) et les sachets de conservation pour produits frais (remplacement tous les 6 mois). Commandez via Whirlpool au 1-800-253-1301 (États-Unis) ou 1-800-807-6777 (Canada).

MODE D'EMPLOI JSC23C9EEM JENN-AIR

Réfrigérateur côte à côte à profondeur de comptoir

IMPORTANT : L'INSTALLATION NÉCESSITE L'INTERVENTION DE 2 PERSONNES OU PLUS.

Ne pas jeter -Autres consignes de sécurité importantes ci-jointes.

Table of Contents / Indices / Table des matieres

REFRIGERATOR SAFETY 2

Mise au rebut appropriée

devoirevieuxrefrigerateur 44

EXIGENCES D'INSTALLATION 44

Outillage et pieces. 44

Dimensions du produit 44

Exigences d'emplacement 46

Spécifications électriques 47

Spécifications de l'alimentation en eau.... 47

INSTRUCTIONS D'INSTALLATION 48

Déballage du réfrigérateur 48

Raccordement de la canalisation d'eau.... 48

Achever l'installation 50

Nivellement et fermetre de la porte 50

Alignement des portes 51

FILTRES ET ACCESSOIRES. 51

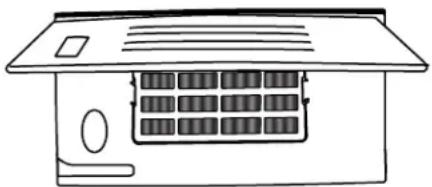

Installation du filtré à air 51

Installation du sachet de

conservation pour produits frais 52

Changer le filtré à eau 53

ENTRETIEN DU REFRIGERATEUR 54

Nettoyage. 54

Lampes. 54

Entretien avant les vacances

ou lors d'un déménagement 56

RÉSOLUTION DE PROBLEMES. 57

FEUILLE DE DONNÉES

SUR LAPERFORMANCE. 63

REFRIGERATOR SAFETY

Réfrigérateur côte à côte à profondeur de comptoir

SECURITE DU RÉFRIGÉRATEUR

Votre sécurité et celle des autres est très importante.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voitre appareil menager. Assurez-vous de tous lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

IMPORTANT INSTRUCTIONS DE SECURITÉ

AVERTISSEMENT: Pour réduire les risques d'incendie, de chocoléctrique ou des blessures lors de l'utilisation du réfrigerateur, prendre quelques précautions fondamentales, y compris les suivantes :

• Brancher l'appareil sur une prise à 3 alveoles reliée à la terre.
  Ne pas enlever la broche de liaison à la terre.
  Ne pas utiliser un adaptateur.
• Ne pas utiliser un cable de rallonge.
• Débrancher la source de courant électricque avant l'entretien.
• Replacer pieces et panneaux avant de faire la remise en marche.
  Enlever les portes de votreieux réfrigerateur.
  Utiliser un produit de nettoyage inflammable.

Garder les matériaux et les vapeurs inflammables, telque l'essence, loin du réfrigerateur.
Utiliser deux ou plus de personnes pour déplacer et installer le réfrigerateur.
- Débrancher le réfrigerateur avant l'installation de la machine à glaçons (seulement pour modèles préts à recevoir une machine à glaçons).
Utiliser un verre robuste pour prendre des glaçons (sur certains modèles).
- Ne pas heurter les portes en verre du réfrigérateur (sur certains modèles).

CONSERVEZ CES INSTRUCTIONS

Avertissements de la proposition 65 de l'Etat de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a l'origine de cancers.

AVERTISSEMENT: Ce produit contient au moins un produit chimique connu par l'Etat de Californie pour etre a lorigine de malformations et autres deficences de naissance.

Mise au rebut appropriée de votre vieux réfrigérateur

AVERAGEMENT

Risque de suffoquer

Enlever les portes de votre vais refrigerateur.

Le non-respect de cette instruction peut cause un décès ou des lésions cérébrales.

IMPORTANT : L'emprisonnement et l'étouffement des enfants ne sont pas un problème du passé. Les réfrigerateurs jetsés ou abandonnés sont encore dangereux, même s'ils sont laissés abandonnés pendant "quelques jours seulement". Si vous vous débarrasssez de votre vaiscents réfrigerateur, veuillusé suivre les instructions suivantes pour aider à éviter les accidents.

Avant de jeter vous derniers réfrigerateur ou congélateur :

Enlever les portes.
Laisser les tablettes en place de sorte que les enfants ne puissant pas y PENETRer facilement.

Rensseignements importants à propos de la mise au rebut des fluides réfrigerants :

Mettre le réfrigerateur au rebut conformément à la reglementation fédérale et locale. Les fluides réfrigerants doivent être evacués par un technicien certifié et/agree par l'EPA conformément aux procédures établies.

EXIGENCES D'INSTALLATION

Outillage et pieces

IMPORTANT :

Respecter toutes les prescriptions des codes et règlements en vigueur.
■ Installateur: Remetre les instructions d'installation au propriete.
Propriétaire: Conserver les instructions d'installation pour consultation ultérieure et pour'utilisation par l'inspecteur local des installations électriques.
Garder la pièce de carton ou de contreplaqué d'expédition sous le réfrigérateur jusqu'à son installation à l'emplacement de service.
Observer les specifications et dimensions d'installation.
Retirer toute moulure ou tout panneau décoratif des meubles de cuisine qui entraveraient l'accès au réfrigerateur lors d'une intervention de réparation.
■ Communiqueur avec un électricien qualifié.

OUTILLAGE REQUIS (sur certains modèles) :

Rassembler les outils et pieces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Perceuse sans fil

Clé de 5116 ou clé à molette

Touré-crou de ¼" et foret

Clés plates de 7/16" et 1½"

Deux clés à molette

Tournevis à lame plate

Clés à douille de 3 / 8 " et 1 / 2

PIECES NÉCESSAIRES (sur certains modèles) :

Votre marchand de réfrigerateurs présente une trousse avec un robinet d'arrêt à étrier de 14 (6,35 mm), un raccord et un tube en cuivre.

Ou vous pouvez acheter un tube en cuivre de 1 / 4 (6,35 mm) avec un robinet d'arrêt et un raccord de compression de 1 / 4 (6,35 mm).
■ Selon les raccordements de la canalisation d'eau, il vous faudra peut-être aussi un écrou de 14 (6,35 mm) et une virole de 14 (6,35 mm).

Dimensions du produit

Vue de dessus

Style de porte	Profondeur A	Profondeur B	Profondeur C
Plate 27½"	(69,8 cm)	2%"(6,5cm)maximale*	30"(76,3cm)maximale*
Incurvée 28%"	(72,5 cm)	2%"(6,5 cm)	31½" (79,1 cm)

*Les dimensions peuvent varier en fonction du type de poignée de porte. La profondeur pour'utilisation de la poignée la plus large est indiquée.

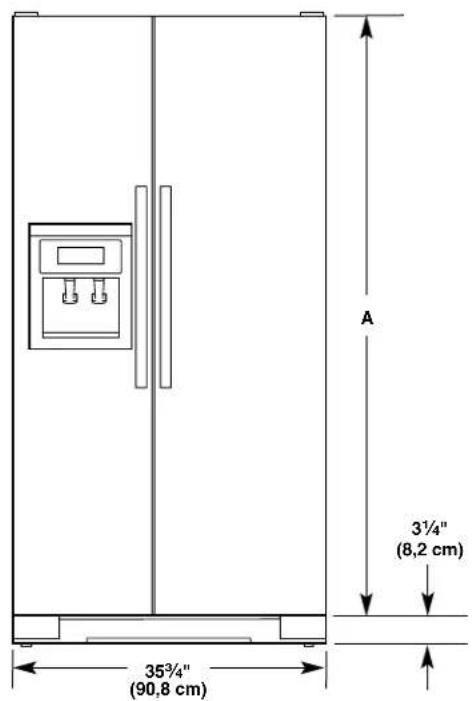

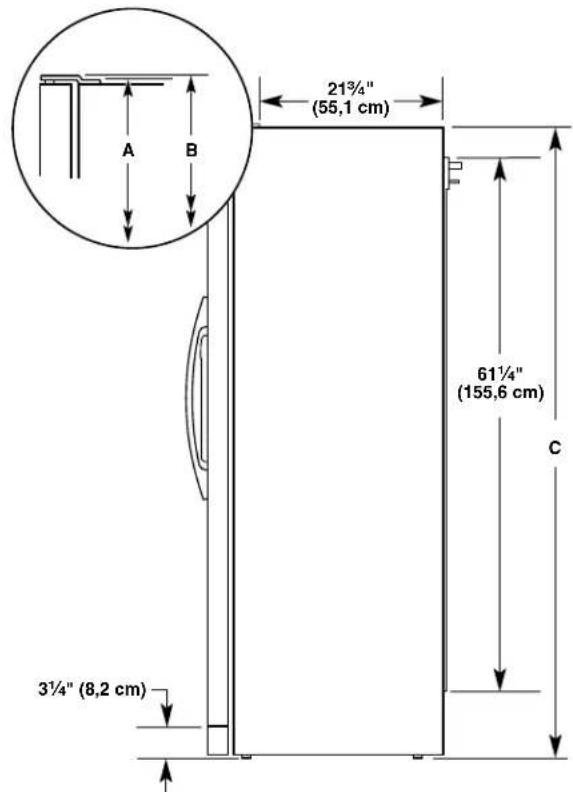

Vue de faceVue laterale

Taille du modele Hauteur A
69"	65¾" (166,9 cm)
72"	68½" (172,9 cm)

• Les dimensions de hauteur sont illustrées avec les pieds de nivellement déployés à la hauteur minimum de 14 (6,35 mm) sous le réfrigerateur.

REMARQUE : Lorsque les pieds de nivellement sont complètement déployés à 1" (25 mm) sous le réfrigérateur, ajouter 3/4" (19 mm) aux dimensions de hauteur.

Le cordon d'alimentation mesure 6114 (155,6 cm) de long.
La canalisation d'eau fixée à l'arrête du réfrigerateur mesure 78" (198,1 cm) de long.

Taille du modele	Hauteur A Hauteur B Hauteur C
69" 687/8"	(174,8 cm)	687/8"(174,9 cm)	681/2"(174,2 cm)
72" 711/4"	(180,8 cm)	711/4"(180,9 cm)	71"(180,2 cm)

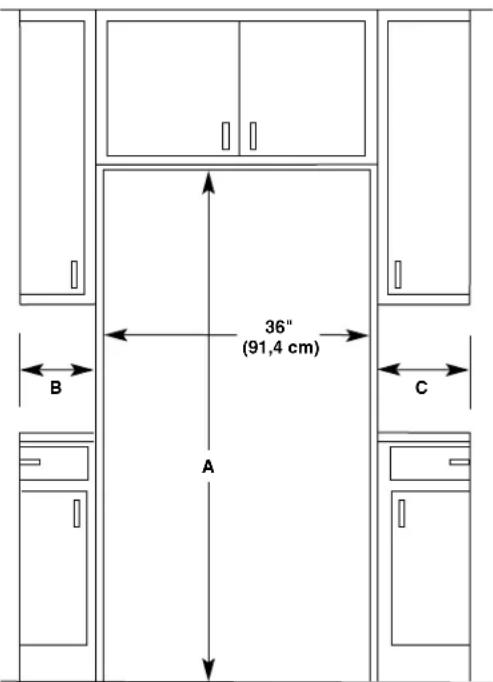

Dimensions de l'ouverture

■ Les dimensions de hauteur sont illustrées avec les pieds de nivellement déployés à la hauteur minimum de 1/4 (6,35 mm) sous le réfrigerateur.

REMARQUE : Lorsque les pieds de nivellement sont complètement déployés à 1" (25 mm) sous le réfrigérateur, ajouter 3/4'' (19 mm) aux dimensions de hauteur.

Dans l'illustration suivante, A représenté la hauteur d'ouverture nécessaire pour des placards ordinaires. Pour les portes de placard à recouvrement complèt avec ensemble de garniture, ajouter 18 (0,3 cm).
- Dans l'illustration suivante, B représenté la distance nécessaire pour l'ouverture complète de la porte du congeilateur et C la distance nécessaire pour l'ouverture complète de la porte du réfrigérateur.

Taille du modele etstyle de porte	HauteurA	LargeurB	LargeurC
69"Plate	69"(175,3 cm)	13%"(34,5 cm)maximale*	18%"(46,0 cm)maximale*
72"Plate	72"(182,9 cm)	13%"(34,5 cm)maximale*	18%"(46,0 cm)maximale*
69"Incurvée	69"(175,3 cm)	13%"(34,9 cm)	18%"(46,4 cm)
72"Incurvée	72"(182,9 cm)	13%"(34,9 cm)	18%"(46,4 cm)

*Les dimensions peuvent varier en fonction du type de poignée de porte. La largeur pour'utilisation de la poignée la plus large est indiquée.

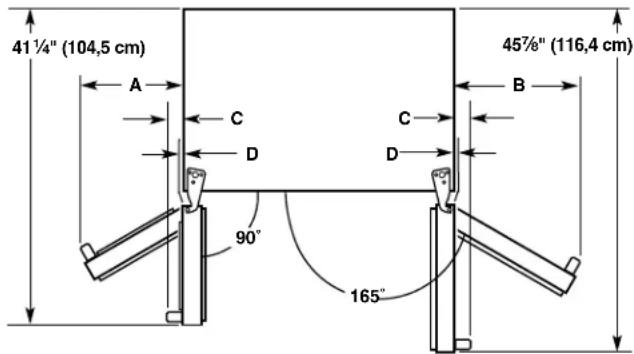

Dimensions pour le pivotement des portes

L'emplacement d'installation doit permettre l'ouverture des portes a un angle minimal de 165^
- Dans l'illustration suivante, A représenté la distance nécessaire pour l'ouverture complète de la porte du congealateur et B la distance nécessaire pour l'ouverture complète de la porte du réfrigerateur.

Dimension Portes plates Portes incurvées
A	13%'' (34,5 cm) maximale*	13¾'' (34,9 cm)
B	18½'' (46,0 cm) maximale*	18¾'' (46,4 cm)
C	2¾'' (6,7 cm) maximale*	3¾'' (9,4 cm)
D	½'' (0,2 cm)	1¼'' (2,9 cm)

*Les dimensions peuvent varier en fonction du type de poignée de porte. La largeur pour'utilisation de la poignée la plus large est indiquée.

Exigences d'emplacement

REMARQUES :

Le réfrigerateur peut être installé dans un encastrement, à l'extrémité des placards ou en position autonome.
Si vous installez le réfrigerateur pour qu'il soit en affleurement avec les placards inférieurs, il faut enlever toutes les moulures et plinthes de l'arrière de l'ouverture du réfrigerateur. Laisser un espace de 1" (2,54 cm) derrière le réfrigerateur.
L'emplacement doit permettre l'ouverture complete des portes. Voir "Dimensions du produit".

• Ce réfrigerateur est donc pour être utilisé dans un endroit où la température est comprise entre un minimum de 55^ (13^) et un maximum de 110^ (43^) . La plage de température ambiente ideale pour une performance optimale est comprise entre 60^ (15^) et 90^ (32^) . Respecter cette plage de température permet aussi de réduire la consommation d'électricité et d'optimiser l'efficacité du refroidissement. Il est recommendé de ne pas installer le réfrigerateur pres d'une quelconque source de chaleur, tel un four ou un radiateur.
  Le plancher doit supporter le poids du réfrigerateur (plus de 600 lb [272 kg]) ainsi que le contenu.

Spécifications électriques

A VERTISSEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause

un décès, un incendie ou un choc électrique.

Avant de placer le réfrigerateur à son emplacement final, il est important de vous assurer d'avoir la connexion électrique appropriée.

Méthode recommendée de mise à la terre

Une source d'alimentation de 115 volts, 60Hz type 15 ou 20 ampères CA seulement, protégée par fusible et ajustement mise à la terre, est nécessaire. Il est recommendé d'utiliser un circuit distinct pour alimenter uniquement votre réfrigerateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l'aide d'un commutateur. Ne pas utiliser un cable de rallonge.

REMARQUE: Avant d'installer ou de nettoyer unquelconque élément, ou de retarder une ampoule d'éclairage, désactiver le refroidissement ou placer la commande (du thermostat, réfrigerateur ou congelateur selon le modele) à OFF (arrêt) et débrancher ensuite le réfrigerateur de la source d'alimentation électrique. Lorsque vous avez terminé, reconnectcer le réfrigerateur à la source d'alimentation électrique et reactiver le refroidissement ou replacer la commande (du thermostat, réfrigerateur ou congelateur selon le modele) au réglage désiré. Voir "Utilisation des commandes" dans les instructions d'utilisation, le guide d'utilisation, ou le guide d'utilisation et d'entretien.

Spécifications de l'alimentation en eau

Rassembler les outils et pieces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

OUTILLAGE REQUIS :

Tournevis à lame plate
Clés plates de 716 et 12 ou deux clés à molette

Tourne-écrou de ¼"
Foretde 14
Perceuse sans fil

REMARQUE: Voiture marchand de réfrigerateurs présente une trousse disponible avec un robinet d'arrêt à étrier de 14 (6,35 mm), un raccord et un tube en cuivre. Avant l'achat, s'assurer que le robinet d'arrêt à étrier est conforme à vos codes locaux de plomberie. Ne pas employerer de robinet d'arrêt à étrier de 34 (4,76 mm) ou de type à percer, ce qui réduit le début d'eau et cause une obstruction plus facilement.

IMPORTANT:

Toutes les installations doivent etre conformes aux exigences des codes locaux de plomberie.
Utiliser un tube en cuivre et vérifier s'il y a des fuites. Installer les tubes en cuivre seulement à des endroits où la température se maintaini entu-dessus du point de congestion.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et 120lb / po^2 (207 et 827kPa ) est nécessaire pour faire fonctionner le distributeur d'eau et la machine a glaçons. Si vous ave des questions au sujeet de la pression de votre eau, appeler un plombier qualifié agréé.

Si votre réfrigerateur comporte un distributeur d'eau: Une fois l'installation terminée, utiliser le distributeur d'eau pour vérifier que la pression de l'eau est correcte.
- Avec avoir retiré le filtré à eau, verser l'équivalent d'une (1) tasse (237 mL) d'eau. Si l'équivalent d'une (1) tasse d'eau est distribué en 8 secondes ou moins, cela signifie que la pression en eau alimentant le réfrigerateur répond au critère minimal.
S'il faut plus de 8 secondes à la machine pour distribuer l'équivalent d'une (1) tasse d'eau, cela signifie que la pression en eau alimentant le réfrigerateur est inférieure au niveau recommendé. Voir "Résolution de problèmes" pour des suggestions sur la marche à suivre.

Alimentation en eau par osmose inverse

IMPORTANT: La pression de l'alimentation en eau entre le système d'osmose inverse et la valve d'arrivee d'eau du refrigerateur doit etre entre 30 et 120 Ib/ p o^2 (207 et 827 kPa).

Si un système de purification de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 40 à 60 Ib/ po^2 (276 à 414 kPa).

Si la pression de I'eau au système d'osmose inverse est inférieure à 40 à 60 lb/po² (276 à 414 kPa):

Vérifier si le filtré à sédiment du système d'osmose inverse est obstrué et le remplaçer si nécessaire.
Laisser le réservoir du système d'osmose inverse se replir après une utilisation intense.
Si vous réfrigerateur compte un filtré à eau, celui-ci peut réduire encore davantage la pression de l'eau lorsqu'il est utilisé avec un système d'osmose inverse. Retirer le filtré à eau. Voir "Système de filtration d'eau" dans les instructions d'utilisation, le guide d'utilisation, ou le guide d'utilisation et d'entretien.

Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié/agré.

INSTRUCTIONS D'INSTALLATION

Déballage du réfrigérateur

AVERAGEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

Enlever l'emballage

Jeter ou recycler tous les matériaux d'emballage. Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhesif ou la colle. Ces produits peuvent endommager la surface de leur réfrigerateur.

IMPORTANT :

Utiliser une clé à douille de 12 pour enlever les cales (on recommende l'utilisation d'une rallonge pour clé à douille).
- Les quatre pieds de nivellement doivent toucher le plancher pour supporter et stabiliser le poids total du réfrigerateur.

Déplacement de votre réfrigérateur :

Votre réfrigerateur est lourd. Lors du déplacement de votre réfrigerateur pour le nettoyage ou un entretien ou réparation, veiller à recouvrir le plancher avec du carton ou un panneau de fibres dures pour éviter qu'il ne subisse tout dommage. Toujours tirer le réfrigerateur tout droit lors de son déplacement. Ne pas incliner le réfrigerateur d'un côté ou de l'autre ni le "faire marcher" en essayant de le déplacer car le plancher pourrait être endommagé.

Nettoyage avant utilisation

Après avoir enlevé tous les matérielux d'emballage, nettoyer l'intérieur du réfrigérateur avant de l'utiliser. Voir les instructions de nettoyage.

Importants renseignements à savoir au sujet des tablettes et des couvercles en verre :

Ne pas netoyer les tablettes ou couvercles en verre avec de l'eau tiède quand ils sont froids. Les tablettes et les couvercles peuvent se briser s'ils sont exposés à des changements soudains de température ou à un impact tel que coup brusque. Le verre trempe est conçu pour éclater en d'innombrables pieces minuscules. Ceci est normal. Les tablettes et les couvercles en verre sont lourds. Les saisir à deux mains lors de leur dépose afin d'éviter de les faire tomber.

Raccordement de la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT:

L'installation de la plomberie doit être conforme au Code International de plomberie et respecter les codes et règlements locaux de plomberie.
Le tuyau d'eau gris situé à l'arrière du réfrigerateur (et utilisé pour raccorder l'appareil à la canalisation d'eau du domicile) est un tuyau en polyéthylene réticulé (PEX). Il est possible d'utiliser des raccords en cuivre ou en polyéthylene réticulé pour le raccordement de la canalisation d'eau du domicile au réfrigerateur - ils contribuient à éviter que l'eau ait un goût ou une oedur désagréable. Vérifier qu'il n'y a pas de fuites.

Si I'on utilise un tuyau en polyéthylène réticulé au lieu d'un tuyau de cuivre, nous recommendons les numérios de piece Whirlpool suivants :

W10505928RP (PEX chemisé de 7 pi [2,14 m]), 8212547RP (PEX de 5 pi [1,52 m]), ou

W10267701RP (PEX de 25 pi [7,62 m]).

• Installer les tuyaux seulement à où les températures resteront au-dessus du point de congestion.

OUTILLAGE NÉCESSAIRE :

Rassembler les outils et pieces nécessaires avant de commencer l'installation.

Tournevis à lame plate
Clés plates de 7 / 16 et de 1 / 2 ou deux clés à molette
Tourne-écrou de ¼"

Raccordement à une canalisation d'eau

IMPORTANT: Si on doitmetre en marche le réfrigerateur avant qu'il soit raccordé à la canalisation d'eau, placer la commande de la machine à glaçons à la position OFF (arrêt).

Style 1 (Recommendé)

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. FERMER le robinet principal d'arrivée d'eau. OUVRIR le robinet deuisage le plus proche pendant une période suffisante pour que la canalisation d'eau se vide.
3. Utiliser un robinet d'arrêt quart de tour ou équivalent alimenté par une canalisation d'alimentation domestique en cuivre de 12 .

REMARQUE: Pour que le réfrigerateur reçoive un débit d'eau suffisant, on recommendé l'emploi d'une canalisation d'alimentation domestique en cuivre de 12 minimum.

A. Renflement
B. Écrou

C. Canalisation en cuivre
(jusqu'au refrigerateur)
D. Canalisation d'alimentation du domicile (1/2" minimum)

1. On est maintainant prét à connecter le tuyau en cuivre au robinet d'arrêt. Utiliser un conduit de cuivre flexible de 1/4 (6,35 mm) de diamètre extérieur pour raccorder le robinet d'arrêt au réfrigerateur.

S'assurer d'avoir la longueur nécessaire pour le raccordement. Il faut s'assurer que les deux extrémités du tuyau en cuivre sont bien coupées à angle droit.
■ Installer le manchon et l'écrou à compression sur le tuyau en cuivre (voir l'illustration). Insérer l'extrémité du tuyau de sortie aussi profondement que possible et en ligne droite dans l'extrémité de sortie et à l'équre. Visser l'écrou à compression sur l'extrémité de la sortie à l'aide d'une clé à molette. Ne pas serrer à l'excess.

A. Manchon à compression

C. Tuyau en cuivre

B. Écrou de compression

1. Placer l'extremité libre du tuyau dans un contenant ou évier et rétablier l'alimentation principale en eau pour nettoyer le tuyau jusqu'à ce que l'eau en sorte claire. Fermer le robinet d'arrêt sur le tuyau d'alimentation en eau.
   REMARQUE: Toujours vidanger le tuyau d'alimentation en eau avant de faire le raccordement final sur l'entrée du robinet pour empêcher tout mauvais fonctionnement évientuel du robinet.
2. Courber le tuyau de cuivre de façon à faire un raccordement sur l'entrée du robinet qui se trouve à l'arrière de la caisse du réfrigerateur (voir l'illustration). Laisser un serpentin de tube en cuivre pour permettre de sortir le réfrigerateur du placard ou du mur en cas d'intervention de service.

Style 2

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. FERMER le robinet principal d'arrivée d'eau. OUVRIR le robinet deuisage le plus proche pendant une période suffisante pour que la canalisation d'eau se vide.
3. Repérer une canalisation d'eau froide vertical de 12 (1,27 cm) à 114 (3,18 cm) pres du réfrigerateur.

IMPORTANT:

S'assurer qu'il s'agit d'une canalisation d'eau froide.
■ Un conduit horizontal fonctionnera, mais pincer par le dessus de la canalisation et non pas par le dessous. Ceci permet de tener le point de perçage à l'écart de l'eau et d'empêcher les sédiments qu'on trouve normalement dans l'eau de s'accumuler dans le robinet.

1. Pour déterminer la longueur du tube en cuivre, il faut mesurer la distance entre le point de connexion inférieur à l'arrière du réfrigerateur et la canalisation d'eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le nettoyage. Utiliser un tube en cuivre de 14 (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d'équre reaux deux extrémités.
2. À l'aide d'une perceuse sans fil, percER un trou de 1 / 4 (6,35 mm) dans le tuyau de canalisation d'eau froide choisi.

A. Canalisation d'eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression

E. Bague de
compression
F.Robinet d'arret
G. Ecrou de serrage

1. Fixer le robinet d'arrêt sur la canalisation d'eau froide avec la bride de tuyau. Vérifier que l'extrémité de sortie du robinet est bien engagée dans le trou de 14 (6,35 mm) percé dans la canalisation et que la rondelle d'étanchéité est placée sous la bride de tuyau. Serrer l'écrou de serrage. Serrer lentement et uniformément les vis fixant la bride de prise en charge sur le tuyau afin d'assurer l'étanchéité de la rondelle. Ne pas serrer excessivement car ceci pourrait provoquer l'écrasement du tube en cuivre.
2. Enfilier l'écrou et la bague de compression sur le tube en cuivre comme on le voit sur l'illustration. Insérer l'extrémité du tube aussi loin que possible et en ligne droite dans l'extrémité de sortie du robinet. Visser l'écrou de compression sur l'extrémité de sortie avec une clé à molette. Ne pas serrer excessivement.
3. Placer le bout libre du tube dans un contenant ou évier et OUVRIR le robinet principal d'arrivée d'eau et laisser l'eau s'écouer par le tube jusqu'à ce que l'eau soit limpide. FERMER le robinet d'arrêt du tuyau d'alimentation. Enrouler le tube en cuivre en spirale.

Raccordement au réfrigérateur

Style 1

1. Debrancher le réfrigérateur ou déconnecter la source de courant électrique.
2. Retirer et jeter la courte piece en plastique noire au bout de l'orifice d'entrée de la canalisation d'eau.
3. Visser l'écrou sur l'extrémité du tuyau. Serrer l'écrou manuellement. Ensuite le serrer deux tours de plus avec une clé. Ne pas serrer à l'excess.

REMARQUE: Pour éviter les vibrations, veiller à ce que les tuyaux en cuivre ne soient pas en contact avec les parois latérales de la caisse ou d'autres composants à l'intérieur de la caisse.

ABC

A. Canalisation d'eau du domicile
B. Écrou (à acheter)

C. Virole (à acheter)
D. Conduit d'eau vers le réfrigerateur

1. Installer la bride du tuyau d'alimentation en eau autour de la canalisation d'alimentation en eau pour réduire la tension sur le raccord.
2. OUVRIR le robinet d'arret.
3. Vérifier s'il y a des fuites. Serrer tous les raccords (y compris les raccordements du robinet) ou les écrous qui fuient.

Style 2

1. Debrancher le réfrigérateur ou déconnecter la source de courant électrique.
2. Retirer et jeter la piece en plastique fixée au point d'arrivée du robinet d'eau.
3. Connecter le tube en cuivre à la valve d'arrivée d'eau en utilisant un écrou et une bague de compression tel qu'illustré. Serrer l'écrou de compression. Ne pas serrer excessivement.
4. Utiliser la bride du tube à l'arrière du réfrigerateur pour fixer le tube au réfrigerateur tel qu'illustré. Ceci aide à éviter d'endommager le tube lorsque le réfrigerateur est poussé contre le mur.

5. OUVRIR le robinet d'arrêt.

6. Inspector pour rechercher les fuites. Serrer tous les raccords (y compris les raccordements au niveau de la valve d'entrée d'eau) ou les écrous qui fuiient.

A. Bride du tube

D. Écrou de compression

B. Vis de bride de tube

E. Valve d'entrée d'eau

C. Tube en cuivre

1. Sur certains modèles, la machine à glaçons est équipée d'un filtré à eau incorpore. Si la qualité de l'eau distribuée localement nécessite un deuxième filtré à eau, installer ce dernier dans la canalisation d'eau de 1/4 (6,35 mm) au niveau de l'une des extrémités de la canalisation. On peut oblir un tel filtré à eau chez le marchand d'appareils electroménagers le plus proche.

Style 3

1. Débrancher le réfrigerateur ou déconnecter la source de courant électric.
2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris à l'arrête du réfrigerateur.
3. Si le tuyau gris fourni avec le réfrigerateur n'est pas assez long, un raccord de 14 " x 14 " (6,35 mm x 6,35 mm) est nécessaire afin de connecter la canalisation d'eau au conduit d'eau existant dans la maison. Visser l'écrou fourni sur le raccord à l'extremité du tube de cuivre.

REMARQUE: Serrer l'écrou à la main. Ensuite, le serrer avec une clé deux tours de plus. Ne pas serrer excessivement.

ABCDEFG

A. Conduit d'eau vers le réfrigerateur

E. Virole (à acheter)

B. Écrou (fourni)

F. Écrou (à acheter)

C. Renflement

G. Canalisation d'eau du domicile

D. Raccord (à acheter)

1. OUVRIR le robinet d'arret.
2. Inspector pour rechercher les fuites. Serrer tous les raccords (y compris les raccordements au niveau de la valve d'entrée d'eau) qui fuient.

Achever l'installation

AVERAGEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

1. Brancher sur une prise à 3 alveoles reliée à la terre.
2. Attendre quelques minutes. S'assurer que le compresseur fonctionne bien et que toutes les lumières s'allument.

REMARQUE: Si le réfrigerateur ne fonctionne pas, vérifier si le disjoncteur s'est déclenché ou si un fusible est grillé.

1. Vider le système d'eau. Voir "Distributeurs d'eau et de glaçons" dans les instructions d'utilisation ou le guide d'utilisation.

REMARQUE: Attendre 24 heures pour produit la première quantité de glaçons. Attendre 72 heures pour que le bac à glaçons se remplisse entièrement.

IMPORTANT: Si la construction continue après l'installation du réfrigerateur, débrancher le réfrigerateur ou déconnecter la source de courant électrique.

Nivellement et fermeture de la porte

Le réfrigerateur comporte deux pieds avant régables, l'un à droite et l'autre à gauche. Dans la plupart des cas, le réfrigerateur devrait être stable lorsque les deux pieds touchent le plancher. Si vous réfrigerateur semble instable ou si vous désírez que les portes se ferment plus facilement, ajuster l'inclinaison du réfrigerateur en observant les instructions ci-dessus:

1. Déplacer le réfrigerateur à sa position finale. Ouvrir les deux portes à 90^ . Retirer la grille de la base en retardant les deux vis puis en tirant sur les angles extérieurs.

REMARQUE: Les portes ne doivent être ouvertes qu'à 90^ . Si elles sont entierement ouvertes, la grille de la base ne s'envera pas.

1. Les deux pieds de nivellement sont situés sur les supports de chaque côte du produit.

A. Charnière inférieure
B. Support de verin
C. Pied de nivellement

REMARQUE: Le fait d'exercer une pression contre le dessus du réfrigerateur permet d'alleger le poids appliqué aux vis de nivellement. Ceci facile les réglages.

1. Utiliser une clé plate de 14 ou une clé à molette pour régler les pieds de nivlement. Tourner le pied de nivlement vers la gauche pourSoulever ce côté du produit ou vers la droite pour abaisser ce côté.
   REMARQUE: Les deux pieds de nivellement doivent être bien en contact avec le sol et les roulettes ne doivent pas touchier le sol. Cet arrangement vise à empêcher le réfrigerateur de rouler vers l'avant à l'ouverture des portes.
2. Ouvrir à nouveau les deux portes et s'assurer qu'elles ferment tel que désire. Si ce n'est pas le cas, incliner le réfrigérateur un peu plus vers l'arrière en tournant les pieds de nivlement vers la gauche. Plusieurs tours peuvent être nécessaires et il convient de tourner les deux pieds de nivlement de façon égale.
3. Utiliser un niveau à bulle pour contrôler l'aplomb du réfrigerateur.

REMARQUE: Chaque fois que l'on déplace le réfrigérateur, tourner les pieds de nivellement vers la droite jusqu'à ce qu'ils ne soient plus en contact avec le sol. Ceci permet au réfrigérateur de rouler plus facilement.

Alignment des portes

Lorsqu'un réfrigérateur n'est pas d'aplomb transversalement, on peut avoir l'impression que ses portes ne sont pas bien alignées. Si I'utilisateur à cette impression, utiliser les instructions de la section précédente pour contrôler l'aplomb.

Les portes sont conçues pour avoir des hauteurs légèrement différentes lorsque le réfrigerateur est vide, afin de prendre en compte le poids des alimentés qui seront placés dans les portes. Si les portes ne sont toujours pas alignées après avoir contrôle l'aplomb et rempli le réfrigerateur d'aliments, suivre les étapes cédssous pour régler l'alignment des portes.

1. Ouvrir les deux portes à 90^ et retarder la grille de la base, si nécessaire.

1. Localiser la vis d'alignement sur la charnière inférieure de la porte du réfrigerateur.

A. Vis d'alignement

1. Utiliser une clé plate de 5 16 ou une clé à molette pour tourner la vis. Pour augmenter la hauteur de la porte du réfrigerateur, tourner la vis vers la droite. Pour diminuer la hauteur de la porte, tourner la vis vers la gauche.
2. Vérifier que les portes sont alignées au sommet. Si nécessaire, continuer à tourner la vis d'alignement jusqu'à ce que les portes soient alignées.
3. Ouvrir les deux portes à 90^ . Reinstaller la grille de la base.

FILTRES ET ACCESSOIRES

Installation du filtré à air (sur certains modèles)

Sur certains modèles, le sachet d'accessoires du réfrigerateur comprend un filtre à air qui doit être installé avant d'utiliser le réfrigerateur. Sur certains modèles, le filtre à air est préinstallé à l'usine.

Le filtré à air réduit l'accumulation d'odeurs. Ceci aide à maintainir un environnement plus propre à l'intérieur du réfrigerateur.

Installation du filtré à air (sur certains modèles)

Le filtré doit être installé derrière la porte à aérations, située (selon le modele) le long de la paroi interieure gauche ou arriere, à proximé du sommet du compartment de réfrigération.

1. Retirer le filtré à air de son emballage.
2. Ouvrir la porte à aérations en la soulevant.
3. Emboiter le filtrer pour lemettre en place.

1. Fermer la porte à aérations.

Installation du témoin de statut de filtré (sur certains modèles)

Le filtré compte un témoin de statut qui doit être activé et installé en même temps que le filtré à air.

1. Placer le témoin orienté vers le bas sur une surface ferme et plane.
2. Appliquer une pression sur la bulle située à l'arrière du témoin jusqu'à ce que la bulle éclate – ceci active le témoin.

3. Ouvrir la porte du filtre à air à aérations en la soulevant. Sur certains modèles, l'arrière de la porte comporte des encoches.

4. Modèles avec encoches :

Faire glisser le témoin vers le bas, dans les encoches, en l'orientant vers l'extérieur.
REMARQUE: Le témoin ne glissera pas facilement dans les encoches si la bulle arrête n'a pas éclated.
Fermer la porte du filtré à air et vérifier que le témoin est visible à travers le trou rectangulaire de la porte.

Modèles sans encoches :

• Conserver le témoin dans un endroit visible dont l'utilisateur se souviendra facilement - soit à l'intérieur du réfrigerateur, soit dans un autre endroit de la cuisine ou du domicile.

Remplacement du filtré à air

Le filtre à air jetable doit être remplace tous les 6 mois, lorsque le témoin de statut est entiement passé du blanc au rouge.

Pour commander un filtré à air de rechange, voir “Accessoires” dans les instructions d'utilisation ou le guide d'utilisation.

1. Retirer l'ancien filtré à air en serrant les onglets latéraux.
2. Retirer l'ancien témoin de statut.
3. Installer le filtré à air et le témoin de statut neufs à l'aide des instructions des sections précédentes.

Installation du sachet de conservation pour produits frais (sur certains modèles)

Sur certains modèles, le sachet d'accessoires du réfrigérateur comprend un sachet de conservation pour produits frais, qui doit être installé avant d'utiliser le réfrigérateur. Sur certains modèles, le sachet de conservation pour produits frais est préinstallé à l'usine.

Le sachet de conservation pour produits frais absorbe l'éthylene, permettant ainsi un ralentissement du processus de maturation de nombreux produits frais. Ainsi, la fraîcheur de certains produits frais est prolongée.

La production d'éthylène et la sensibilité des produits à l'éthylène varie selon le type de fruit ou de légume. Afin de préserver la fraîcheur des alimentés, il est préféroyable de séparer les produits frais sensibles à l'éthylène des fruits produitant des quantités d'éthylène moderées à élevées.

	Sensibilité à l'éthylène	Production d'éthylène
Pommes Élevée Très élevé
Asperges Moy. Très)basse
Baies Basse Basse
Brocoli Élevée Très)basse
Melon brodé	Moy.	Élevée
Carottes	Basse	Très basse
Agrumes	Moy. Très basse
Raisin	Basse	Très basse
Laitue	Élevée Très basse
Poires	Élevée Très élevé
Épinards	Élevée Très basse

Installation du sachet de conservation pour produits frais (sur certains modèles)

ATTENTION : IRRITANT

PEUT IRRITER LES YEUX ET LA PEAU. DÉGAGE DES ÉMANATIONS DANGEREUSES LORSQUE MÉLANGE AVEC D'AUTRES PRODUITS.

Ne pas mélanger avec d'autres agents de nettoyage tels que l'ammoniaque, un agent de blanchiment ou des acides. Éviter tout contact avec les yeux, la peau ou les vêtements. Ne pas respirer les poussières. Ténir hors de la portée des enfants.

PREMIERS SOINS : Contient du permanganate de potassium. En cas d'ingestion, appeler immédiatement un centre antipoison ou un médecin. Ne pas provoquer le vomissement. En cas de contact avec les yeux, rincer avec de l'eau pendant 15 minutes. En cas de contact avec la peau, bien rincer avec de l'eau.

Les sachets de conservation pour produits frais doivent être installés dans leur logement, situé le long d'une paroi laterale interne du bac à légumes ou du tiroir convertible.

REMARQUE: Pour une performance ideale, toujours utiliser les deux sachets.

1. Retirer les sachets de conservation pour produits frais de leur emballage.
2. Soulever le logement pour l'extraire de la languette de montage le long de la paroi.
3. Ouvrir le logement en soulevant l'arrière du sommet du logement pour l'extraire.
4. Placer les deux sachets à l'intérieur du logement puis emboiter les deux parties du logement pour le referrer.
5. Réinstaller le logement sur la languette de montage le long de laEDI.

Installation du témoin de statut (sur certains modèles)

Le sachet de conservation pour produits frais compte un moyen de statut qui doit être activé et installé en même temps que le sachet.

1. Orienter le témoin vers le bas en le plaçant sur une surface ferme et plane.
2. Appliquer une pression sur la bulle située à l'arrière du témoin jusqu'à ce que la bulle éclate - ceci active le témoin.
3. Ouvrir le couvercle du logement du sachet de conservation pour produits frais.
4. Placer le témoin sur le sommet du logement en l'orientant vers l'extérieur.
5. Fermer le couvercle en le faisant coulisser et vérifier que le témoin est visible à travers le trou rectangulaire du couvercle. REMARQUE: Le couvercle ne se fermera pas facilement si la bulle arrête du témoin de statut n'a pas éclaté.

Remplacement du sachet de conservation pour produits frais (sur certains modèles)

Les sachets jétables doivent être remplacés tous les 6 mois, lorsqu'le témoin est entièrement passé du blanc au rouge.

Pour commander des sachets de rechange, voir "Accessoires" dans les instructions d'utilisation ou le guide d'utilisation.

1. Retirer les anciens sachets du logement du conservateur pour produits frais.
2. Retirer l'ancien temoin.
3. Installer les sachets et le témoin neufs en suivant les instructions des sections précédentes.

Changer le filtré à eau

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peutContainir des kystes filtrables.

Le témoin lumineux de l'etat du filtré à eau vous permettra de savoir quand changer votre filtré à eau. Voir "Système de filtration de l'eau" dans les instructions d'utilisation ou le guide d'utilisation.

REMARQUE: Si le débit d'eau vers le distributeur d'eau ou la machine à glaçons décroit de manière sensible, il convient de changer le filtré plus tout. Le filtré doit être remplace au moins tous les 6 mois selon la qualité de l'eau et la fréquence d'utilisation.

1. Repérer le filtré à eau situé dans le coin supérieur droit du compartment de réfrigération.
2. Ouvrir la porte du couvercle du filtre en la soulevant. Le filtre est libre puis ejecté lorsqu'on ouvre la porte.
3. Une fois la portecompletement ouverte,retirer le filtre en le tirant en ligne droite.

REMARQUE: Il y aura peut-être de l'eau dans le filtré. Il est possible que de l'eau se renverse. Utiliser une serviette pour essuyer tout renversement.

1. Sortir le filtré neuf de son emballage etzheimer le couvercle. S'assurer que les joints toriques sont toujours en place une fois le couvercle retiree.

A. Couverage B. Joints toriques

1. Avec la flèche orientée vers le haut, aligner le filtre neuf avec le logement du filtre et le faire glisser pour lemettre en place. La porte du couvercle du filtre entame un mouvement automatique de fermeture à mesure que l'on insère le filtre neuf.
2. Fermer complètement la porte du couvercle du filtre pour emboiter le filtre et lemettre en place. Il faudra peut-etre appuyer fortement.
3. Àpès avoir changé le filtré, réinitialiser le témoin lumineux de l'etat du filtré. Voir "Système de filtration de l'eau" dans les instructions d'utilisation ou le guide d'utilisation.
4. Purger le circuit d'eau. Voir "Distributeurs d'eau et de glaçons" dans les instructions d'utilisation ou le guide d'utilisation.

ENTRETIEN DU RÉFRIGÉRATEUR

Nettoyage

AVERAGEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflamnable.

Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.

Les sections de réfrigération et de congélation se dégivrent automatiquement. Toutefois, nettoyer les deux sections environ une fois par mois pour éviter une accumulation d'odeurs. Essuyer les renversements immeditatement.

IMPORTANT: Comme l'air circule entre les deux sections, toutes les odeurs formées dans une section seront transférées à l'autre. Vous doivent netteroyer à fond les deux sections pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'asschément des aliments, envelopper ou recouvrir hermetiquèment les aliments.

Nettoyage de votre réfrigérateur :

REMARQUE: Ne pas utiliser des nettoyants abrasifs ou puissants tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, eau de Javel ou nettoyants contenant du petrole sur les pieces en plastique, les garnitures interieues et de portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage puissants.

1. Débrancher le réfrigerateur ou déconnecter la source de courant électric.
2. Laver à la main, rincer et secher les pieces amovibles et les surfaces internes à fond. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.
3. Laver les surfaces extérieures en acier inoxydable ou en métalline, peint avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiédé.
4. Le condenseur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement normales. Si l'environnement est particulièrementGRAISEux, poussièreux, ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les deux ou trois mois pour assurer une efficacité maximum.

Si vous avez besoin de nettoyer le condenseur :

Retirer la grille de la base. Voir les instructions "Retrait de la porte", soit dans les instructions d'utilisation ou les instructions d'installation et le manuel d'utilisation, soit sur la feuille d'instructions fournie séparément avec le réfrigerateur.
Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derriere la grille et la surface à l'avant du condenseur.
Replacer la grille de la base lorsqu'on a terminé.

1. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Lampes

IMPORTANT: Les compartments du réfrigerateur et du congélateur, de la colonne d'air et du distributeur utilisent des DEL que vous ne pouvez remplancer par vous même. Pour commander des DEL de remplacement, communiquez avec le service Whirlpool. Aux États-Unis, composer le 1 800 253-1301. Au Canada, composer le 1 800 807-6777.

Styles de lampe :

Les lampes du distributeur sont des mini DEL qui ne peuvent pas etre remplacées.

Les lampes à l'intérieur varient selon le modele.

• Certains modèles sont dotés de mini DEL qui ne peuvent pas être remplacées.
  Certsains modèle sont dotés d'ampoules DEL de taille standard qui peuvent être replacées. Pour commande des ampoules DEL de rechange, composer le 1-800-253-1301 (États-Unis) ou le 1-800-807-6777 (Canada).

Whirlpool
Piece número
W10574850A
(2,0 watts)

Whirlpool
Piece número W10565137A (3,6 watts)

REMARQUE: Certaines ampoules DEL de rechange ne sont pas recommandees pour des environnement humides/mouillés. Les compartments de réfrigération et de congestion sont considérés comme des environnement humides/mouillés. Si l'on utilise une marque d'ampoules DEL différente de cette recommende (ampoules de marque Whirlpool), lore et suivre toutes les instructions de l'emballage des ampoules DEL de rechange avant de proceder à l'installation.

Certains modèles sont dotés d'ampoules à incandescence de 40 watts qui peuvent être remplacées.

REMARQUE : Toutes les ampoules de rechange ne convennent pas à votre réfrigerateur. Ne pas utiliser d'ampoule à incandescence de plus de 40 watts.

Changement de l'ampoule :

1. Débrancher le réfrigerateur ou déconnecter la source de courant électric.
2. Retirer le protège-ampoule, tel que décrit dans les sections suivantes.

REMARQUE: Pour nettoyer le protège-ampoule, le laver avec de l'eau tiède et un détergent liquide. Avant de réinstaller le protège-ampoule, le rincer et le sécher soigneusement.

1. Remplacer l'ampoule grillée tel que déscrit dans les sections suivantes.
2. Réinstaller le protège-ampoule, tel que déscrit dans les sections suivantes.
3. Brancher le réfrigerateur ou reconnectcer la source de courant électrique.

Lampes supérieures du compartment de réfrigération

Dépose du protège-ampoule :

Faire glisser le protège-ampoule vers l'arrière du réfrigerateur pour le libérer du logement de la lampe.

Ampoule de rechange :

Si l'ampoule grillée est une ampoule DEL de taille standard, remplaçer en commandant la pièce Whirlpool numéro W10574850A (ampoule DEL de 2,0 watts).
Si I'ampoule grillée est une ampoule à incandescence, replacer par une ampoule à incandescence standard de taille, de forme et de puissancesemblables (40 watts maximum).

Réinstallation du protège-ampoule :

Aligner le protège-ampoule sur les rainures de la partie inférieure du logement de la lampe, et le faire glisser en avant jusqu'à ce qu'il s'emboite.

Lampes inférieures du compartment de réfrigération

Dépose du protège-ampoule :

Faire glisser le protège-ampoule sur la droite pour libérer l'extrémité gauche des rainures murales, et dégager ensuite l'extrémité droite de ses rainures murales.

Ampoule de rechange :

Si l'ampoule grillée est une ampoule DEL de taille standard, remplaçer en commandant la piece Whirlpool numero W10565137A (ampoule DEL de 3,6 watts).
Si l'ampoule grillée est une ampoule à incandescence, replacer par une ampoule à incandescence standard de taille de forme et de puissancesemblables (40 watts maximum).

Réinstallation du protège-ampoule :

■ Inséorer l'extrémité droit du protège-ampoule dans les rainures murales, et emboiter ensuite l'extrémité gauche dans ses rainures murales.

Lampe supérieure du compartment de congélation

Dépose du protège-ampoule :

■ Presser doucement l'avant et l'extrémité inférieure arrêt du protège-ampoule pour libérer les languettes des rainures murales, et tirer le protège-ampoule vers l'avant.

Ampoule de rechange :

Si I'ampoule grillée est une ampoule DEL de taille standard, remplacer en commandant la piece Whirlpool numero W10565137A (ampoule DEL de 3,6 watts).
Si l'ampoule grillée est une ampoule à incandescence, replacer par une ampoule à incandescence standard de taille, de forme et de puissancesemblables (40 watts maximum).

Réinstallation du protège-ampoule :

Aligner le protège-ampoule dans sa position correcte, et emboiter les languettes dans les rainures murales.

Lampe inférieure du compartment de congélation

Dépose du protège-ampoule :

Faire glisser le protège-ampoule sur la gauche pour libérer l'extrémité droit des rainures murales, et dégager ensuite l'extrémité gauche de ses rainures murales.

Ampoule de rechange :

Si l'ampoule grillée est une ampoule DEL de taille standard, remplaçer en commandant la pierce Whirlpool numero W10565137A (ampoule DEL de 3,6 watts).
Si I'ampoule grille est une ampoule à incandescence, replacer par une ampoule à incandescence standard de taille, de forme et de puissancesemblables (40 watts maximum).

Réinstallation du protège-ampoule :

• Insérer l'extrémité gauche du protège-ampoule dans les rainures murales, et emboiter ensuite l'extrémité croite dans ses rainures murales.

Entretien avant les vacances ou lors d'un déménagement

Vacances

Si vous choisissez de laisser le réfrigérateur en marchependant votre absence :

1. Consommer tous les alimentes périsibles et congeler les autres.
2. Si le réfrigerateur comporte une machine à glaçons automatique et qu'il est raccordé à la source d'approvisionnement en eau du domicile, fermer la source d'approvisionnement en eau du réfrigerateur. Des dommages matériels peuvent survenir si l'alimentation en eau n'est pas coupée.
3. Si vous machine à glaçons est automatique, éteindre la machine à glaçons.

REMARQUE: Selon votre modèle, soulever le bras de commande métallique à la position OFF (arrêt) (position élevée) ou placer le commutateur sur OFF (arrêt) (à droite).

1. Vider le bac à glaçons.

Si vous choisissez d'arreter le fonctionnement du réfrigerateur avant votre départ :

1. Enlever tous les alimentes du réfrigerateur.
2. Si vous réfrigerateur une machine à gaçons automatique :

Fermer l'approvisionnement d'eau de la machine à glaçons au moins une jourée à l'avance.
Lorsque la derniere quantite de glacons est distribuée, soulever le bras de commande metallique à la position OFF (arrêt) (position élevée) ou déplacer le commutateur à la position OFF (arrêt) (à droite).

1. Selon le modele, tourner la commande du réfrigerateur à OFF (arrêt) ou désactiver le refroidissement. Voir "Utilisation des commandes" dans les instructions d'utilisation, le guide d'utilisation, ou le guide d'utilisation et d'entretien.
2. Nettoyer, essuyer et secher à fond.
3. À l'aide de ruban adhésif, placer des blocs de caoutchouc ou de bois sur la partie supérieure de chaque porte de façon à ce qu'elles soient suffisamment ouvertes pour permettre l'entrée de l'air à l'intérieur, afin d'éviter l'accumulation d'odeur ou de moissurance.

Déménagement

Lorsque vous déménagez vos réfrigerateur à une nouvelle habitation, suivre ces étapes pour préparer le déménagement.

1. Si vous réfrigerateur une machine à glaçons automatique :

Fermer l'approvisionnement d'eau de la machine à glaçons au moins une jourée à l'avance.
- Debrancher la canalisation d'eau de l'arrière du réfrigerateur.
Lorsque la dernière quantité de glaçons est distribuée, soulever le bras de commande métallique à la position OFF (arrêt) (position élevée) ou déplacer le commutateur à la position OFF (arrêt) (à droite).

1. Retirer tous les aliments du réfrigerateur et placer tous les aliments congelés dans de la neige carbonique.

2. Vider le bac a glaçons.

3. Selon le modele, tourner la commande du réfrigérateur à OFF (arrêt) ou désactiver le refroidissement. Voir "Utilisation des commandes" dans les instructions d'utilisation, le guide d'utilisation, ou le guide d'utilisation et d'entretien.
4. Debrancher le réfrigérateur.

5. Nettoyer, essuyer et secher a fond.

6. Retirer toutes les pieces amovibles, bien les envelopper et les attacher ensemble à l'aide de ruban adhésif pour qu'elles ne bougent pas ni ne s'entrechoquant durant le déménagement.

7. Selon le modele, soulever le devant du réfrigerateur pour qu'il roule plus facilement OU rétracter les pieds de nivellement pour qu'ils n'égratignent pas le plancher. Voir "Ajustement des portes" ou "Retrait, réglage de l'aplomb et alignement des portes".

8. Fermer les portes à l'aide de ruban adhésif et fixer le cordon d'alimentation électrique au dos du réfrigérateur à l'aide de ruban adhésif.

Lorsque vous arriverez à votre nouveau domicile, remettez tout en place et consultez les instructions d'installation pour des instructions sur la préparation de l'appareil. Aussi, si vous réfrigerateur a une machine à gaçons automatique, n'oulibiez pas de raccorder l'approvisionnement d'eau au réfrigerateur.

RÉSOLUTION DE PROBLEMES

Essayer d'abord les solutions sugérées ici ou visiter notre site Internet pour éviter le coût d'une intervention de dépannage.

AVERAGEMENT

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommendées

Le réfrigerateur ne fonctionne pas

Non raccordé à une alimentation électrique - Brancher le cordon d'alimentation dans une prise à 3 alveoles reliée à la terre. Ne pas utiliser de cordon de rallonge.
Pas de courant dans la prise électrique - Brancher une lampe pour voir si la prise électrique fonctionne.
- Un fusible est grillé ou un disjoncteur s'est ouvert - Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, contacter un electricien agéré.
La commande ou le refroidissement n'est pas activé(e) - Activer la commande du réfrigérateur ou le refroidissement. Voir "Utilisation des commandes" dans les instructions d'utilisation ou le guide d'utilisation.
- Nouvelle installation - Attendre 24 heures après l'installation pour permettre au réfrigerateur et au congealur de refroidir complètement.

REMARQUE: Le fait de placer la/les commande(s) de température au réglage le plus froid ne refroidira pas le compartment (de réfrigération ou de congélation) plus rapidement.

Le moteur semble fonctionner excessivement

• Voiture nouvelle réfrigérateur compte un moteur haute efficacité - Il est possible qu'il fonctionne plus longtemps que votre apparéil précédent car le compresseur et les ventilateurs fonctionnent à des vitesses réduites plus éconergiques. Ceci est normal.

REMARQUE: L'appareil peut fonctionner encore plus longtemps si la température de la piece est élevée, si une grande quantité de nourriture a été ajoutée, si les portes sont fréquement ouvertes ou si elles ont été laissées ouvertes.

UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommendées
Le réfrigerateur semble bruyant	Le compresseur de votre nouvelle réfrigerateur régule la température plus efficacement et utilise moins d'énergie que les modèles plus anciers. Au cours de différentes étapes du fonctionnement de l'appareil, vous entendrez peut-être des bruits de fonctionnement normaux qui ne vous sont pas familiers.Les bruits suivants sont normaux :■ Bourdonnement/Cliquetis - Se produit lorsque le robinet d'eau s'ouvre et se referte pour distribuer de l'eau ou remplir la machine à glaçons. Si le réfrigerateur est raccordé à une canalisation d'arrivée d'eau, cela est normal. Éteindre la machine à glaçons si le réfrigerateur n'est pas raccordé à une canalisation d'arrivée d'eau.Craquement/Écrasement - Se produit lorsque la glace est éjectée du moule à glaçons.Bruit d'éclatement - Se produit lors de la contraction/l'expansion des parois internes, particulièrement lors du refroidissement initial.Pulsation/Frottement rythmique - Se produit lorsque les ventilateurs/le compresseur s'ajustent pour optimier la performance de l'appareil pendant son fonctionnement - cela est normal.Vibrations sonores - Se produit lorsque l'eau circule dans la canalisation d'arrivée d'eau ou lorsque le réfrigerant circule dans l'appareil. Les vibrations peuvent aussi provenir d'objets posés sur le réfrigerateur.Bruit d'écoulment d'eau ou de gargouillagement - Se produit lorsque la glace fond lors du programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage.Grésillement - Se produit à mesure que de l'eau goutte sur l'élement de chauffage durant le programme de dégivrage.
La température est trop élevé	Nouvelle installation - Attende 24 heures après l'installation pour permettre au réfrigerateur et au congealateur de refroidir complètement.REMARQUE : Le fait de placer la/les commande(s) de température au réglage le plus froid ne refroidira pas le comportement (de réfrigération ou de condensation) plus rapidement.Les portes sont ouvertes trop féquement ou ne sont pas complètement fermées - Ceci permet à l'air chaud de pénétrer dans le réfrigerateur. Minimiser les ouvertures de porte, garder les portes complètement fermées et s'assurer que l'établité des deux portes est assurée.Les ouvertures d'aération sont obstruées - Retirer les objets placés devant les ouvertures.Une grande quantité d'aliments chauds a été récemment ajustée - Attendre quelques heures pour permettre au réfrigerateur de revenir à une température normale.Le réglage des commandes n'est pas adapté à l'environnement de l'appareil - Ajuster les commandes à un réglage plus froid. Contrôler à nouveau la température 24 heures plus tard.
La température est trop BASSE	Le réglage des commandes n'est pas adapté à l'environnement de l'appareil - Ajuster les commandes à un réglage plus chaudi. Contrôler à nouveau la température 24 heures plus tard.La tablette supérieure du réfrigerateur est plus froide que les tablettes inférieures - Sur certains modèle, l'air en provenance du congealateur pénétre dans le comportement de réfrigeriation par les évots situés à proximate de la tablette supérieure. La tablette supérieure peut donc être l'égément plus froide que les tablettes inférieures.Les ouvertures d'aération sont obstruées - Retirer les objectifs placés devant les ouvertures.
Accumulation d'humidité à l'intérieur de l'apparil	REMARQUE : Une certaine accumulation d'humidité est normale. Nettoyer avec un linge doux et sec.La pièce est humide - Un environnement humide contribue à l'accumulation d'humidité. Utiliser le réfrigerateur à l'intérieur du domicile uniquement, dans un environnement aussi sec que possible.Les portes sont féquement ouvertes ou ne sont pas complètement fermées - Ceci permet à l'air humide de pénétrer dans le réfrigerateur. Minimiser les ouvertures de porte, garder les portes complètement fermées et s'assurer que l'établité des deux portes est assurée.
Les lampes intérieures ne fonctionnent pas	Les portes sont restées ouvertes pendant longtemps - Fermer les portes pour réinitialiser les lampes.Une ampoule est desserrée dans la douille ou grillée - Sur les modèle possédant des ampoules intérieures à incandescence ou des ampoules DEL de taille standard, serrer ou replacer l'ampoule. Voir "Lampes".REMARQUE : Sur les modèleés Equipés de mini ampoules DEL, composer les numéroros fournis pour有關ir de l'aille ou un dépannage si les lampes intérieures ne s'allument pas lorsqu'on ouvré l'une des portes. Voir la garantie dans les instructions d'utilisation ou le guide d'utilisation pour savoir qui contacter.

UTILISATION GÉNÉRALE Causes possibles et/ou solutions recommendées

Les lampes du distributeur ne fonctionnent pas (sur certains modèles)

La lampe du distributeur est eteinte - Sur certains modles, si la lampe du distributeur est reglee a OFF (arrêt), elle ne fonctionne que si l'on appuie sur le levier/la plaque du distributeur. Si I'on souhaite que la lampe du distributeur reste allumee continulement, selectionner un autre reglage.Voir "Distributeurs d'eau et de glacons" dans les instructions d'utilisation ou le guide d'utilisation.
La lampe du distributeur est reglee au mode AUTO ou NIGHT LIGHT (veilleuse) - Sur certains
modles, si la lampe du distributeur est reglee au mode AUTO ou NIGHT LIGHT (veilleuse),
s'assurer que le detecteur de luziere du distributeur n'est pas obstrue.Voir "Distributeurs d'eau et
de glacons" dans les instructions d'utilisation ou le guide d'utilisation.

REMARQUE: Sur les modèles équipés de mini ampoules DEL, composer les numérios fournis pour obtenir de l'aide ou un dépannage si les mémoins lumineux du distributeur ne fonctionnent pas correctement. Voir la garantie dans les instructions d'utilisation ou le guide d'utilisation pour savoir qui contacter.

AVERAGEMENT

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.

PORTES ET NIVELLEMENT Causes possibles et/ou solutions recommandées

Les portes sont difficiles à ouvrir	■ Les joints sont sales ou collants - Nettoyer les joints et les surfaces de contact au savon doux et à l'eau tiège. Rincer et sécher avec un linge doux.
Les portes ne ferment pas complètement	■ La porte est bloquée en position ouverte - Déplacer les alimentés sous emballage pour dégager la porte. S'assurer que tous les balconnets et tablettes sont correctement installés. Vérifier que tous les matériaux d'emballage ont été retireés.
Les portessemblant mal alignées	■ L'alignement des portes ou le nivlement du réfrigérateur doit être réalisé - Voir les instructions concernant le nivlement de l'appareil et l'alignement des portes.
Le réfrigérateur branle et n'est pas stable	■ Le réfrigérateur n'est pas d'aplomb - Pour stabiliser le réfrigérateur,steroler la grille de la base et abaiser les pieds de nivlement jusqu'à ce qu'ils touchent le plancher. Voir les instructions concernant le nivlement de l'appareil et l'alignement des portes.

A VERTISSEMENT

Risque de coupure

Utiliser un verre robuste pour prendre des glaçons.

Le non-respect de cette instruction peut cause des coupures.

GLAÇONS ET EAU Causes possibles et/ou solutions recommendées

La machine à glaçons ne produit pas ou produit trop peu de glaçons, ou les glaçons produits sont petits/creux

Le réfrigerateur n'est pas raccordé à une alimentation en eau ou le robinet d'arrêt d'eau n'est pas complètement ouvert - Raccorder le réfrigerateur à une alimentation en eau et s'assurer que le robinet d'arrêt est complètement ouvert.
La canalisation d'alimentation en eau est deformée - Une déformation de la canalisation d'alimentation en eau peut réduire le début de l'eau, réduire la vitesse de production des gacons, entraîner la production de gacons de petite taille et/ou creux, ou encore de forme irrégulière. Redresser la canalisation d'eau.
La machine à glaçons n'est pas allumée - Mettre en marche la machine à glaçons. Voir "Machine à glaçons et bac d'entreposage" dans les instructions d'utilisation ou le guide d'utilisation.
- Nouvelle installation - ÀpRES avoir raccordé le réfrigerateur à une source d'alimentation en eau, vidanger le système d'eau. (Voir "Distributeurs d'eau et de glaçons" dans les instructions d'utilisation ou le guide d'utilisation.) Attendre 24 heures pour que la production de glaçons commence. Attendre 72 heures pour que la production de glaçons soit complète. Jeter les trois premiers lots de glaçons produits.
- Une grande quantité de glaçons a été récemment prélevée - Accorder suffisamment de temps à la machine à glaçons pour produit plus de glaçons.
- Un glaçon est coincide dans le bras éjecteur de la machine à glaçons (sur certains modèles) - Retirer le glaçon du bras éjecteur avec un ustensile en plastique.
■ Pression en eau inadéquate - Vérifier que la pression en eau du domicile est adéquate. Voir "Spcifications de l'alimentation en eau".
Le filtré à eau est mal installé - S'assurer que le filtré est correctement installé. Voir "Système de filtration de l'eau" dans les instructions d'utilisation ou le guide d'utilisation.
- Un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide - Ceci peut réduire la pression de l'eau. Voir "Spcifications de l'alimentation en eau".

REMARQUE : Pour d'autres questions concernant la pression de l'eau, contacter un plombier agreeé qualifié.

GLAÇONS ET EAU Causes possibles et/ou solutions recommendées

Le distributeur de glaçons ne fonctionne pas correctement	■ Les portes ne ferment pas complètement - S'assurer que les deux portes sont bien fermées. (Sur certains modèles, seule la porte du concélateur doit être fermée pour pouvoir utiliser le distributeur.)■ Nouvelle installation - ÀpRES avoir raccordé le réfrigerateur à une source d'alimentation en eau, vidanger le système d'eau. (Voir "Distributeurs d'eau et de glaçons" dans les instructions d'utilisation ou le guide d'utilisation.) Attendre 24 heures pour que la production de glaçons commence. Attendre 72 heures pour que la production de glaçons soit complète. Jeter les trois premiers lots de glaçons produits.■ La machine à glaçons n'est pas allumée ou le bac à glaçons n'est pas bien installé - Mettre en marche la machine à glaçons et s'assurer que le bac d'entreposage à glaçons est fermement en place. Voir "Machine à glaçons et bac d'entreposage" dans les instructions d'utilisation ou le guide d'utilisation.■ Des glaçons sont agglomerés à l'intérieur du bac d'entreposage à glaçons, ou ils obstruient la goulotte de distribution de glaçons - Retirer ou séparer les glaçons agglomerés à l'aide d'un ustensile en plastique si nécessaire. Nettoyer la goulotte de distribution des glaçons et le fond du bac d'entreposage à glaçons à l'aide d'un chiffon tiège et humide puis secher soigneusement ces deux sections. Pour éviter toute agglomération de glaçons et maintainir un approvisionnement frais en glaçons, vider le bac d'entreposage à glaçons et nettoyer à la fois le bac d'entreposage et la goulotte de distribution toutes les 2 semaines.■ Les glaçons placés dans le bac d'entreposage ne convennent pas - Utiliser uniquement des glaçons produits par la machine à glaçons actuelle.■ Le distributeur est verrouillé - Déverrouiller le distributeur. Voir "Distributeurs d'eau et de glaçons" dans les instructions d'utilisation ou le guide d'utilisation.■ Le distributeur à glaçons s'est bloqué pendant qu'il distribuait de la glace concassée - Pour les modèles comptant un bac d'entreposage à glaçons dans la porte, pour éliminer l'obstruction, passer temporarirement de la glace concassée au mode glaçons.■ On a appuyé sur la plaque/le levier du distributeur pendant trop longtemps - Les glaçons cesser automatiquement d'être distribués. Attendre quelques minutes pour que le distributeur soit réinitialisé et repreneuve ensuite la distribution. Prénde de grandes quantités de glaçons directement du bac d'entreposage à glaçons et non depuis le distributeur.■ La pression en eau du domicile est inférieure à 30 lb/po2 (207 kPa) - La pression de l'eau du domicile affecte le débit au niveau du distributeur. Voir "Spcifications de l'alimentation en eau".■ Le filtre à eau est obstrué ou mal installé - Remplacer le filtre ou le réinstaller correctement. Voir "Système de filtration de l'eau" dans les instructions d'utilisation ou le guide d'utilisation.
Mauvais goût, odeur ou couleur grisâtre des glaçons ou de l'eau	■ Raccords de plomberie neufs - Des raccords de plomberie neufs peuvent entrainer une décoloration ou un mauvais goût des glaçons ou de l'eau. Ce problème devrait disparätre avec le temps.■ Les glaçons ont été entreprises pendant trop longtemps - Jeter les glaçons et laver le bac à glaçons. Accorder 24 heures à la machine à glaçons pour la fabrication de nouveaux glaçons.■ L'odeur de certains alimentés s'est transférée à l'eau ou aux glaçons - Utiliser des emballages hermétiques et à l'épreuve de l'humidité pour conserver les alimentés.■ Utilisation d'une canalisation d'alimentation en eau non recommendée - L'odeur et le goût de certains matériaux utilisés dans des canalisations d'alimentation en eau non recommançées peuvent se transférer à l'eau. Utiliser uniquement une canalisation d'alimentation en eau recommandaee. Voir "Spécifications de l'alimentation en eau".■ L'eau contient des mineraux (tels le soufre) - L'installation d'un filtre à eau peut être requise afin d'enlever ces mineraux.■ Le filtre à eau a été récemment installé ou remplace - Une décoloration grise ou foncée de la glace ou de l'eau indicate que le système de filtration de l'eau nécessite un rincage supplémentaire. Voir "Distributeurs d'eau et de glaçons" dans les instructions d'utilisation ou le guide d'utilisation.
GLAÇONS ET EAU Causes possibles et/ou solutions recommendées
Le distributeur d'eau ne fonctionne pas correctement	■ Les portes ne ferment pas complètement - S'assurer que les deux portes sont bien fermées. (Sur certains modèles, seule la porte du congealateur doit être fermée pour pouvoir utiliser le distributeur.)■ Le réfrigérateur n'est pas raccordé à une alimentation en eau ou le robinet d'arrêt d'eau n'est pas ouvert - Raccorder le réfrigérateur à une alimentation en eau et s'assurer que le robinet d'arrêt est complètement ouvert.La canalisation d'alimentation en eau est déformée - Une déformation de la canalisation d'alimentation en eau peut réduire le débit du distributeur. Redresser la canalisation d'eau.La pression en eau du domicile est inférieure à 30 lb/po2 (207 kPa) - La pression de l'eau du domicile affecte le débit au niveau du distributeur. Voir "Spcifications de l'alimentation en eau". Nouvelle installation - Àpres avoir raccordé le réfrigérateur à une source d'alimentation en eau, vidanger le système d'eau. Voir "Distributeurs d'eau et de glaçons" dans les instructions d'utilisation ou le guide d'utilisation.Le distributeur est verrouillé - Déverrouiller le distributeur. Voir "Distributeurs d'eau et de glaçons" dans les instructions d'utilisation. Le filtre à eau est obstrué ou mal installé - Remplacer le filtre ou le réinstaller correctement. Voir "Système de filtration de l'eau" dans les instructions d'utilisation ou le guide d'utilisation.Un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide - Ceci peut réduire la pression de l'eau. Voir "Spcifications de l'alimentation en eau". REMARQUE : Pour d'autres questions concernant la pression de l'eau, contacter un plombier agréé qualifié.
De l'eau suinte ou goutte du distributeur	REMARQUE : Il est normal que quelques gouttes s'écoulent de la machine après que l'on a distribué de l'eau.On n'a pas gardé le verre sous le distributeur pendant suffisamment longtemps - Maintenir le verre sous le distributeur pendant 2 à 3 secondes après avoir relaché le levier/la plaque du distributeur.L'installation est neue, le filtre à eau a été récemment installé ou changé - De l'air piégé dans les canalisations peut faire goutter le distributeur d'eau. Rincer le système de distribution d'eau pour évacuer l'air des canalisations. Voir "Distributeurs d'eau et de glaçons" dans les instructions d'utilisation ou le guide d'utilisation.De la glace restée dans la goulotte du distributeur fond - S'assurer qu'il n'y a aucun copeau ou morceau de glace dans la goulotte à glaçons.
De l'eau fuit par l'arrière du réfrigérateur	■ Les raccords des canalisations d'eau ne sont pas bien serrés - S'assurer que tous les raccords sont bien serrés. Voir "Raccordement de la canalisation d'eau".
L'eau du distributeur n'est pas assez friode (sur certains modèles)	REMARQUE : L'eau du distributeur est refroidie à 50°F (10°C). Nouvelle installation - Attendre 24 heures après l'installation pour que l'alimentation en eau refroidisse complètement.Une grande quantité d'eau a été récemment versée - Attendre 24 heures pour qu'une nouvelle réserve d'eau refroidisse complètement.On n'a pas versé d'eau récemment - Le premier verre d'eau ne sera peut-être pas froid. Jeter le premier verre d'eau distribué.Le réfrigérateur n'est pas raccordé à une canalisation d'acciviée d'eau friode - S'assurer que le réfrigérateur est raccordé à une canalisation d'acciviée d'eau friode. Voir "Spcifications de l'alimentation en eau".

FEUILLE DE DONNÉES SUR LA PERFORMANCE

Système de filtration d'eau Modèle P5WB2L/P4RFWB Capacité 200 gallons (757 litres)

Produit testé et certifié par NSF International en vertu de la norme NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules de classe 1*) et en vertu de la norme NSF/ANSI 53 (réduction de kystes actifs, amiente, plomb, lindane, toxaphène, atrazine, et 2,4 - D).

Ce produit a ete teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enumeratedes ci-dessous. La concentration des substances induees dans I'eau entnant dans le systeme a ete reduite a une concentration moindre ou eale a la limite permissible pour I'eau qui quitte le systeme, tel que specifie dans les normes NSF/ANSI 42 et 53.

Réd. de substances Effets esthétiques	Critères de réduction NSF	Affluent moyen	Concentration dans l'eau àTRAITER	Effluent maximal % de réd.minimale	% de réd.moyenne
Chlore goût/odeur Particules (classe 1")	réduction de 50 %	2,0 mg/L	2,0 mg/L ± 10 %	0,20 mg/L	97
	réduction de 85 %	7 300 000 #/mL	Au moins 10 000 particules/mL	75 000 #/mL**	99
Réduction des contaminants	Critères de réduction NSF	Affluent moyen	Concentration dans l'eau àTRAITER	Effluent maximal % de réd.minimale	% de réd.moyenne
Kystes actifs†	99,95 % 160 000/L	50 000/L min. 54/L		†	99,97 99,99
Amiante 99 % 87 MFL 10			à 108fibrés/L†	0,17 MFL 99 99
Plomb : à pH 6,5	0,010 mg/L	0,160 mg/L	0,15 mg/L ± 10 %	0,001 mg/L	99,4
Plomb : à pH 8,5	0,010 mg/L	0,140 mg/L	0,15 mg/L ± 10 %	0,005 mg/L	98,6
Lindane	0,0002 mg/L	0,0019 mg/L	0,002 mg/L ± 10 %	0,00002 mg/L	98,9
Toxaphène	0,003 mg/L	0,014 mg/L	0,015 mg/L ± 10 %	0,001 mg/L	93
Atrazine	0,003 mg/L	0,0094 mg/L	0,009 mg/L ± 10 %	0,0005 mg/L	94,5
2,4 - D	0,07 mg/L	0,220 mg/L	0,210 mg/L ± 10 %	0,028 mg/L	87,5

Parametres de test: pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/ po^2 (413,7 kPa). Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 200 gallons (757 litres).

Il est important que les critères de fonctionnement, d'entretien et de remplacement du filtrte soient respectés pour que le produit donne le rendement annoncé. Des dommages matériels peuvent survenir si toutes les instructions ne sont pas respectées.
Utiliser la cartouche de remplacement P4RFWB, piece n^ W10295370A. Prix au détaill suggéré en 2014 de 39,99 \ US/49,99$ CAN. Les prix sont sujets à modification sans préavis.

Style 1 - Lorsque l'écran d'affichage de l'état du filtré à eau passée de "GOOD" (bon) à "ORDER" (commander), commander un nouveau filtré. Lorsque le témoin indique "REPLACE" (remplacer), il est recommandé de remplacer le filtré.

Style 2 - Lorsque le tímoin du filtré passé du vert au jaune, commander un nouveau filtré. Lorsque le tímoin passé du jaune au rouge, il est recommandé de replacer le filtré.

Style 3 - Lorsque le tímoin du filtré indique 10% , commander un nouveau filtré. Lorsque le tímoin indique 0% , il est recommendé de replacer le filtré.

Style 4 - Appuyer sur FILTER (filtr) pour vérifier l'etat du filtré à eau. Lorsque le tímoin lumineux du filtré est jaune, commander un nouveau filtré. Si le tímoin lumineux du filtré est rouge, il est recommendé de replacer le filtré.

• ÀpRES avoir changé le filtré à eau, vidanger le système de distribution d'eau. Voir "Distributeurs d'eau et de glaçons" ou "Distributeur d'eau" dans les instructions d'utilisation ou le guide d'utilisation.
• Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d'eau. Meme si le test a eteffectue dans des conditions de laboratoires standard, le rendement reel peut varier.

Le produit doit être utilisé pour l'eau froide seulement.
Le circuit d'eau doit être installé conformément aux lois et règlements locaux et à ceux de l'Etat concerné.
- Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peutContainir des kystes filtrables.
■ Consulter la section "Garantie" (dans les instructions d'utilisation ou le guide d'utilisation) pour obtenir le nom, l'adresse et le numéro de téléphone du fabricant.
■ Consulter la section "Garantie" (dans les instructions d'utilisation ou le guide d'utilisation) pour voir la garantie limitée du fabricant.

Directives d'application/Paramètres d'approvisionnement en eau
Source d'eau	Collectivité ou puits
Pression de l'eau	30 - 120 lb/po2(207 - 827 kPa)
Température de l'eau	33° - 100°F (0,6° - 37,8°C)
Débit nominal	0,5 gpm (1,9 L/min) à 60 lb/po2
