JSC23C9EEM - Refrigerador JENN-AIR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador de lado a lado de profundidad de encimera
Marca	JENN-AIR
Modelo	JSC23C9EEM
Dimensiones (Al x An x Pr)	175,3 x 91,4 x 69,8 cm (aprox.)
Peso	Más de 272 kg (600 lb)
Alimentación eléctrica	115 V, 60 Hz, 15-20 A, circuito dedicado
Presión de agua requerida	30-120 lb/pulg² (207-827 kPa)
Máquina de hielo	Automática, integrada, dispensador de hielo y agua
Sistema de filtración de agua	Modelo P5WB2L/P4RFWB, capacidad 200 gal (757 L)
Filtro de aire	Desechable, reemplazo cada 6 meses
Bolsa de conservación para productos frescos	Absorbe el etileno, reemplazo cada 6 meses
Iluminación interior	LED (no reemplazable por el usuario en algunos modelos)
Descongelación	Automática
Limpieza	Mensual, interior y exterior con detergente suave
Seguridad eléctrica	Enchufe de 3 clavijas conectado a tierra, no usar alargador
Número de personas para la instalación	2 personas o más recomendado
Rango de temperatura ambiente	13°C a 43°C (55°F a 110°F)
Consumo energético	Alta eficiencia, compresor de velocidad variable
Nivelación	Patas delanteras ajustables, rodillos traseros
Accesorios incluidos	Filtro de aire, bolsa de conservación, filtro de agua (preinstalado o para instalar)

Preguntas frecuentes - JSC23C9EEM JENN-AIR

Mi refrigerador no enfría. ¿Qué debo verificar?

Verifique que el refrigerador esté enchufado en un tomacorriente de 3 clavijas conectado a tierra y que el disyuntor no esté disparado. Asegúrese de que el control de temperatura esté activado. Si es una instalación nueva, espere 24 horas para que la temperatura se estabilice.

¿Por qué mi motor funciona continuamente?

Es normal para un refrigerador de alta eficiencia. El compresor y los ventiladores funcionan a velocidades reducidas para ahorrar energía. Esto puede ser más frecuente si la habitación está caliente, si ha agregado muchos alimentos o si las puertas se abren con frecuencia.

¿Qué hacer si la máquina de hielo no produce hielo?

Asegúrese de que el refrigerador esté conectado al suministro de agua y que la llave de paso esté abierta. Verifique que la máquina de hielo esté encendida. Después de una instalación nueva, espere 24 horas para la primera producción y deseche los primeros tres lotes.

El dispensador de agua no funciona correctamente.

Verifique que las puertas estén bien cerradas. Asegúrese de que el suministro de agua esté abierto y que la presión sea suficiente (30-120 lb/pulg²). Reemplace el filtro de agua si está obstruido. Después de una instalación nueva, purgue el sistema de agua.

¿Cómo alinear las puertas de mi refrigerador?

Primero verifique que el refrigerador esté nivelado ajustando las patas de nivelación. Si las puertas siguen desalineadas, abra las puertas a 90°, retire la rejilla base, luego gire el tornillo de alineación en la bisagra inferior de la puerta del refrigerador con una llave de 5/16" para ajustar la altura.

¿Por qué hay humedad dentro del refrigerador?

Cierta humedad es normal, especialmente en un ambiente húmedo. Minimice las aperturas de puertas y asegúrese de que cierren completamente. Limpie el exceso de humedad con un paño suave y seco.

¿Cómo reemplazar el filtro de agua?

Localice el filtro en la esquina superior derecha del compartimento del refrigerador. Abra la puerta de la cubierta, retire el filtro antiguo tirando hacia afuera. Inserte el filtro nuevo con la flecha hacia arriba hasta que encaje, luego cierre la puerta. Purgue el sistema de agua después del reemplazo.

¿Qué hacer si las luces interiores no se encienden?

Cierre las puertas para restablecer las luces. Si aún no se encienden, verifique que los bombillos estén bien enroscados (para modelos incandescentes o LED estándar). Para modelos con mini LED, comuníquese con el servicio de atención al cliente.

¿Cómo limpiar el condensador?

Retire la rejilla base desatornillando los dos tornillos. Use una aspiradora con cepillo suave para limpiar la rejilla y la superficie frontal del condensador. Vuelva a colocar la rejilla. Realice esta operación cada 2-3 meses si el ambiente es polvoriento.

¿Cuáles son los accesorios de repuesto disponibles?

Los accesorios incluyen el filtro de agua (P4RFWB, pieza W10295370A), el filtro de aire (reemplazo cada 6 meses) y las bolsas de conservación para productos frescos (reemplazo cada 6 meses). Ordene a través de Whirlpool al 1-800-253-1301 (EE. UU.) o 1-800-807-6777 (Canadá).

MANUAL DE USUARIO JSC23C9EEM JENN-AIR

Refrigerador de dos puertas conprofundidad de做不到or

IMPORTANTE: LA INSTALLACION REQUIERE DE 2 O MÁS PERSONAS.

No tirar - Se incluye informacion adicondional importante.

INSTRUCTIONS D'INSTALLATION ET MANUEL D'UTILISATION

SEGURIDAD DEL REFRIGERADOR 22

Cómo deshacerse adecuadamente

de su refrigerador viejo 23

REQUISITOS DE INSTALLACION 23

Piezas y herramientos 23

Medidas del producto 23

Requisitos de ubicacion 25

Requisitos electricos. 26

Requisitos del suministro de agua. 26

INSTRUCCIONES DE INSTALLACION 27

Despaque el refrigerador 27

Conexión del suministro de agua 27

Complete la instalacion 29

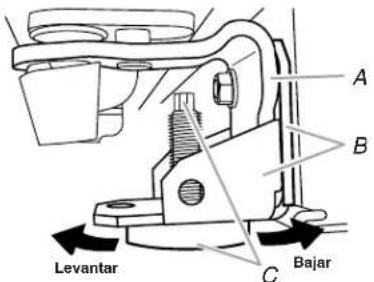

Nivelacion y cierre de la puerta. 29

Alineamento de la puerta 30

FILTROS Y ACCESORIOS 30

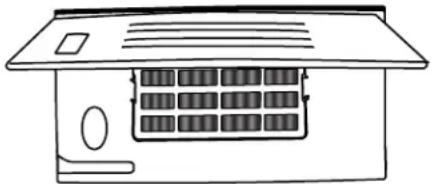

Instalacion del filtrde aire 30

Instalacion del preservador

de alimentos frescos. 31

como cambiar el filtró de agua 32

CUIDADO DE SU REFRIGERADOR 33

Limpieza 33

Luces 33

Cuidado durante las

vacaciones y mudanzas. 35

SOLUCION DE PROBLEMAS 36

HOJA DE DATOS DEL RENDIMIENTO ....42

SECURITE DU REFRIGERATEUR. 43

INSTRUCCIONES DE INSTALLACION YMANUALDELPROPIETARIO

Refrigerador de dos puertas con profundidad de主義者

SEGURIDAD DEL REFRIGERADOR

Su seguidad y la seguidad de los demas es muy importante.

Hemos incluido manyos mensajes importantes de segurid eneste manual y en su electrodomestico. Lea y obedezca siempre todos los mensajes de segurid.

Este es el symbolo de advertencia de seguridad.

Este sibolo le llama la atencion sobre peligos poteciales queuten occasionar la muerte o una lesion austed y a los demas.

Todoos mensajes de seguidar iran a continuacion del symbolo de advertencia de seguidad y de la palabra "PELIGRO" o "ADVERTENCIA".Estaspalabras significan:

▲ PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted能把 morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted可以选择 morir o sufrir una lesión grave.

Todo los mensajes de seguidad le diran el peligro potencial, le diran como reduir las posibilidades de sufrir una lesion y lo que suepe susder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio,CHOque electrico, o lesiones personales al usar su refrigerador siga.
estas precauiones bicas:

• Conecte a un contacto de pared de conexión a tierra de 3 terminales.
  No use un adaptor.
  No quite la terminal de connexion a tierra.
  No use un cable electrico de extension.

• Desconecte el suministro de energia antes de darle servicios.
  Vuelva a colocar todos los componentes y paneles antes de hacerlo funcional.
  Remueva las puertas de su Refrigerador viejo.
  Use un limpiador no inflatable.

• Mantenga los materiales y vapeores inflamables, tales como gasolina, alejados del refrigerador.
  Use dos o más personas para mover e instalar el refrigerador.

• Desconecte el suministro de energia antes de instalar la fabricula de hielo (en aquellos modelos que incluyen el juego de instalacion de la fabricula de hielo).
• Use un vaso resistente para recibir hielo del despachador (en algunos modelos).
• No golpee las puertas de vidrio del refrigerador (en algunos modelos).

CONSERVAR ESTAS INSTRUCCIONES

Advertencias de la Proposition 65 del estado de California:

ADVERTENCIA: Este produit contiene una o mas sustancias químicas identificadas por el estado de California como causantes de cancer.

ADVERTENCIA: Este produit contiene una o mas sustancias químicas identificadas por el estado de California como causantes de defectos congenitos o anyun othero tipo de daños en la funcin reproductora.

Cómo deshacerse adecuadamente de su Refrigerador viejo

ADVERTENCIA

Peligro de Asfixia

Remueva las puertas de su Refrigerador viejo.

No seguir esta instruccionuede occasionar la muerte o dano al cerebro.

IMPORTANTE: El atrapamente y asfixia de niños no es un problema del pasado. Los refrigeradores tirados y abandonados son un peligro, aún si van a quedar ahi "por nosotros poco días". Si Ud. está por deshacerse de su Refrigerador viejo, por favor sigas las instrucciones que se dan a continuación parapreventir accidentes.

Antes de tirar su viejo Refrigerador o congelador:

Saque las puertas.
- Deje los estantes en su lugar para que los niños no pueda meterse con calidad.

Información importante para saber acerca del desecho de refrigerantes:

Deshágase del refrigerador sugiuendo los reclamantos federales y locales. Los refrigerantes deben ser evacuados por un先进技术 en refrigeración por EPA (Agencia de protección del medioambiente) según los procedimientos existentes.

REQUISITOS DE INSTALACION

Piezas y herramientos

IMPORTANT:

Observe todos loscottos y reglamentos aplicables.
Instalador: Deje las instrucciones de instalacion con el propietario.
Propietario: Guarde las instrucciones de instalacion para referencia futura y para que poder ser usadas por el inspector electrico local.
- Mantenga un tramo de cartón de empaque o de madera contrachapada bajo del refrigerador hasta que lo instale en suubicación final.
- Cumpla con las specifications y medidas de instalacion.
Saque todas las molduras o paneles decorativos de los armarios de la comida que impidan el acceso al refrigerador para darle servicios.
- Contacte a un instalador electricista calificado.

HERRAMIENTAS NECESARIAS (en algunos modelos):

Reúna las herramrientas y piezas你需要as antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualesera de las herramrientas enlistadas ahora.

Taladro inalambrico

Llave de 5 / 16 o llave ajustable

Llave para tuercas de 14 ybroca

Llaves debocade 716 y12

• Destornillador de hoja plana

• Llaves de cubo de 3% y 1/2

PIEZAS NECESARIAS (en algunos modelos):

El distribuidor de su Refrigerador tiene un juego disponible de valvula de cierre tipo montura de 1/4 (6,35 mm), una unión y tuberia de cobre.
- Ousted puede comprar una tuberia de cobre de 1/4 (6,35 mm) con valvula de cierre y un accesorio de compresión (acoplamento) de 1/4 (6,35 mm).

Dependiendo de las conexiones de la linea de agua, usted también puede besoinar una tuerca de 14 (6,35 mm) y una ferula de 14 (6,35 mm).

Medidas del producto

Vista superior

Estilo de puerta	Profundidad A	Profundidad B	Profundidad C
Planla 27	½"(69,8 cm)	2%"(6,5 cm)máxima*	30"(76,3 cm)máxima*
Curva 28	3%"(72,5 cm)	2%"(6,5 cm)	31½"(79,1 cm)

*Las dimensiones peuvent variar según el estilo de la manija de la puerta. Se indica la profundidad para la manija más grande que hay disponible.

Vista frontal Vista lateral

Tamaño del modelo Altura A
69"	65¾"(166,9 cm)
72"	68½"(172,9 cm)

Las medidas de alta indicadas consideran las patas niveladoras extendidas como minimo 14" (6,35 mm) por Debate del refrigerador.

NOTA: Si las patas niveladoras estan totalmente extendidas 1"(25 mm) por debajo del refrigerador, agregue 3 / 4 (19 mm) a las medidas de alta.

El cable de suministro de energia es de 61 14 (155,6 cm) de长大o.
La linea de agua ajustada a la parte posterior del refrigerador es de 78^ (198,1 cm) de长大o.

Tamañodelmodelo	Altura A Altura B Altura C
69" 687/8"	(174,8 cm)	687/8"(174,9 cm)	681½"(174,2 cm)
72" 71¼"	(180,8 cm)	71¼"(180,9 cm)	71"(180,2 cm)

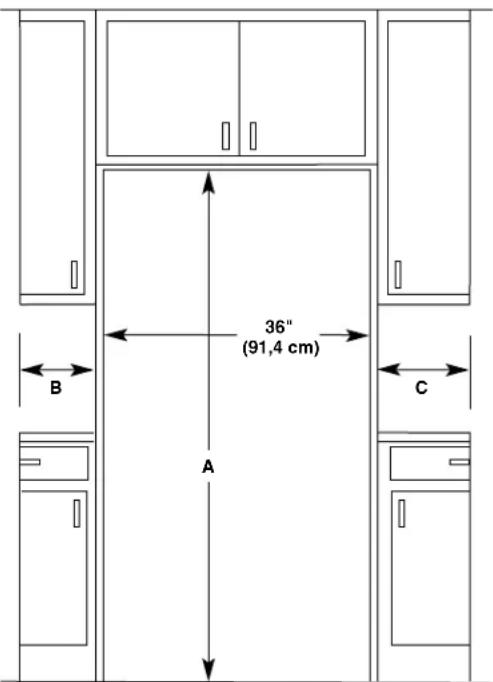

Medidas de abertura

Las medidas de alta indicadas consideran las patas niveladoras extendidas como minimo 1 / 4'' (6,35 mm) por Debate del Refrigerador.

NOTA: Si las patas niveladoras estan totalmente extendidas 1"(25 mm) por bajo del refrigerador, agregue 3 / 4 (19 mm) a las medias de alta.

En la ilustracion a continuacion, "A" representa la alta de abertura necesaria para los armarios estandar. Para las puertas de armarios completeness recubiertos con juego de molduras, agregue 1 / 8 (0,3 cm).
En la ilustracion a continuacion, "B" representa la distancia necessaria para abrir por complete lo puerta del congelador y "C"representa la distancia necessaria para abrir por completo la puerta del refrigerador.

Tamañodelo yestilo de puerta	AlturaA	AnchoB	AnchoC
69"Plana	69"(175,3 cm)	13%"(34,5 cm)máximo*	18%"(46,0 cm)máximo*
72"Plana	72"(182,9 cm)	13%"(34,5 cm)máximo*	18%"(46,0 cm)máximo*
69"Curva	69"(175,3 cm)	13%"(34,9 cm)	18%"(46,4 cm)
72"Curva	72"(182,9 cm)	13%"(34,9 cm)	18%"(46,4 cm)

*Las dimensiones peuvent variar según el estilo de la manija de la puerta. Se indica el ancho para la manija más grande que hay disponible.

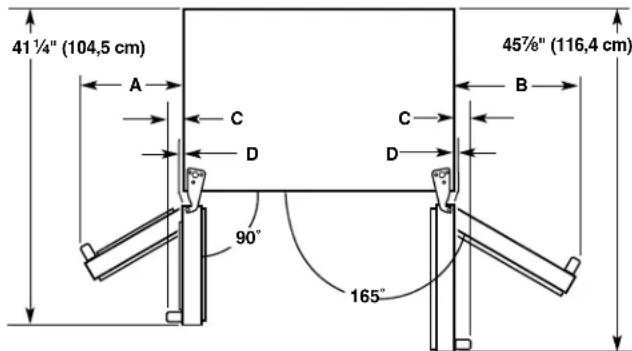

Medidas de oscilacion de las puertas

Laubicaciondebepermitirquelaspuertasseabranaun minimo de 165^
En la ilustracion a continuacion, "A" representa la distancia necessaria para abrir por complete lo puerta del congelador y B"representa la distancia necessaria para abrir por completo la puerta del refrigerador.

*Las dimensiones peuvent variar según el estilo de la manija de la puerta. Se indica el ancho para la manija más grande que hay disponible.

Requisitos de ubicación

NOTAS:

El Refrigerador可以选择 instalarse empotrado, al final de los armarios o porSeparated.
Si va a instalar el refrigerador para estar alineado con el frente de los armarios de base, se deben quitar todas las molduras y los zócalos de la parte posterior de la abertura del refrigerador. Deje un espacio de 1" (2,54 cm) detrás del refrigerador.
Laubicacióndeberapermittirquelaspuertasseabrancompletamente.Vea“Medidas del producto”.

• Este refrigerador hasido diseñado para usarse en un lugar en donde los rangos de temperatura varien entre un minimo de 55^ (13^) y un máximo de 110^ (43^) . Para un optimum rendimiento, el rango preferido de temperatura de la habitación (que reduce el uso de electricidad y proVEe un enfiambre superior) es entre 60^ (15^) y 90^ (32^) . No se recomienda instalar el refrigerador cerca de una fuente de calor, como pueda ser unorno o un radiador.
  El piso debe"Soportar el peso del refrigerador (más de 600 lbs [272 kg]) y el contenido.

Requisitos electricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de connexion a tierra de 3 terminales.

No quite la terminal de connexion a tierra.

No use un adaptor.

No use un cable electrico de extension.

No seguir estas instrucciones pueda occasionar la muerte, incendio o besoin electrico.

Antes de mover el refrigerador a su ubicacion final, es importante asegurarse de que tiene la connexion electrica adecuada.

Método de conexión a tierra recommendado

Se requiere una fuente de energia electrica de 115 Voltios, 60Hz , CA solamente y con fusibles de 15 o 20 amperios, conectada a tierra. Se recomienda que use un circuito separado solo para su refrigerador. Use un tomacorriereque no se pueda apagar con un interruptor. No use un cable electrico de extension.

NOTA: Antes de realizarrialquier tipo de instalacion, limpieza o de quitar un foco de luz, apague el enfiarmiento o girel control (del termostato, del refrigerador o del congelador dependiendo del modelo) hacer la posicn ONF (Apagado) y bajo desconecte el refrigerador de la fuente de energia. Cuando haya terminado, reconnectecel refrigerador a la fuente de energia electrica y encienda el enfiarmiento o vuelva a fjjar el control (del termostato, del refrigerador o del congelador dependiendo del modelo) en la posicn desea. Vea "Uso de los controles" en las Instrucciones para el usuario, el Manual del usuario, o el Manual de uso y cuidado.

Requisitos del suministro de agua

Reúna las herramrientas y piezas necessarias antes de comendar la instalación. Lea y siga las instrucciones provistas con cualesera de las herramrientas enlistadas ahora.

HERRAMIENTAS NECESARIAS:

• Destornillador de hoja plana
• Llaves de Boca de 7 / 16 " y 1 / 2 " o dos llaves ajustables

Llave para tuercas de 1 / 4
Broca de 1 / 4
Taladro inalambrico

NOTA: El distribuidor de su Refrigerador tiene un juego disponible con una valvula de cierre tipo montura de 1/4 (6,35 mm), una unión y tuberia de cobre. Antes de comprar, asegürese que la valvula tipo montura cumpla con los@c Rodrigos de plomeria de su localidad.No usea valvula perforadora o una valvula de montura de 3 / 16 (4,76 mm) que reduce el flujo de agua y se obstruye con mas fácilidad.

IMPORTANT:

• Todas las instalaciones deben hacerse de acuerdo a los requerimientos locales de plomería.
  Use tuberías de cobre y revise si hay fugas. Instale tuberia de cobre sólo en areas donde la temperatura va a permanecer por encima del punto de congelación.

Presión del agua

Se necesita un suministro de agua fria con presión de agua entre 30 y 120 lbs/pulg² (207 y 827 kPa) para hacer funciona el despachador de agua y la fabricula de hierlo. Si ustediene preguntas acerca de la presión de agua, llama a un plomero competente autorizzato.

■ Si su Refrigeradoriene un despachador de agua: Después de determinar la instalación, use el despachador de agua para verficar la presión de agua.

• Quite el filtro de agua y despache 1 taza (237 mL) de agua. Si 1 taza de agua se despacha en 8segundos o menos, la presión de agua al refrigerador satisface el requisito minimo.
  Si demora más de 8segundos en despachar 1 taza de agua,esto significa que la presión de agua al refrigerador es más baja de la recomendada. Vea "Solutacion de problemas"para ver sugerencias.

Suministro de agua de osmosis inversa

IMPORTANTE: La presión del suministro de agua que sale de un sistema de osmosis inversa y va a la valvula de entrada de agua del refrigerador necessitará ser entre 30 y 120 lbs/pulg² (207 y 827 kPa).

Si se conecta unaSYSTEMA DE FILTRACIOn de agua de osmosis inversa al suministro de agua fria, la presion de agua al systema de osmosis inversa necessitiesar ser de un minimo de 40 a 60 Ibs/pulg2 (276 a 414 kPa).

Si la presión del agua del sistema de osmosis inversa es menor de 40 a 60 lbs/pulg² (276 a 414 kPa):

Fijese si el filtro de sedimentos en el sistema de osmosis inversa está bloqueado y reemplácelo si fuera Neededario.
- Deje que se vuela ahlenar el tanque de almacenaje del sistema de osmosis inversa cuando del uso intenso.
Si su Refrigeradoriene un filtró de agua, seouldra reducir la presión aun más si se usa en conjunto con un sistemas de osmosis inversa. Quite el filtró de agua. Vea "Sistema defiltración de agua" en las Instrucciones para el usuario, el Manual del usuario, o el Manual de uso y cuidado.

Si tiene preguntas acerca de la presión de agua, llama a un plomero competente autorizzato.

INSTRUCCIONES DE INSTALLACION

Despaque el refrigerador

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el Refrigerador.

No seguir esta instruccion可以使ocasionar una lesion en la espalda u othero tipo de lesiones.

como qitar los materiales de empaque

Deshágase de todos los materiales de embalaje o recíclelos. No use instrumentos filosos, alcohol para fricaciones, liquidos inflamables o produits de limpieza abrasivos para eliminar los restos de cinta o goma. Estos produits peuvent darñar la superficie de su Refrigerador.

IMPORTANT:

Use una llave de cubo de 12 para quitar la plataforma (se recomienda usar una extension para llave de cubo).
Las cuatro patas niveladorasdeferan tocar el piso para soportar y estabilizar el peso total del refrigerador.

Cómo mover su Refrigerador:

Su Refrigerador es pesado. Cuando mueva el refrigerador para limparlo o para darle servicios, cerciórese de cubrir el piso con cartón o madera para evacitar daños en el本身就是. Al mover el refrigerador, siempre tire directamente hacía afuera. No meee el refrigerador de lado a lado ni lo haga "caminar" cuando lo trate de mover ya que podra做不到 el piso.

como limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de empaque, limpie el interior de su refrigerador antes de usar. Veas las instrucciones de limpieza.

Información importante para saber acerca de los estantes y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente,mientras estan frios. Los estantes y tapas能把 romperse si se exponen a cambio bruscos de temperatura o impacto, como sera un golpe brusco. El vidrio Templado se hadisnado para hacerse anicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use umbas manos al sacarlos para evaporar que se caigan.

Conexión del suministro de agua

Lea todas las instrucciones antes de comenzar.

IMPORTANT:

Las instalaciones de plomería deben efectuarse de conformidad con el Codigdo de plomería internacional y los codigos yordenanzas de plomería locales.
El tubo de agua gris en la parte posterior del refrigerador (que se usa para hacer la conexión a la linea de agua de la casa) es una tuberia de plástico PEX (polietileno reticulado). Son acceptables las conexiones de tuberías de cobre y PEX desde la linea de agua de la casa al refrigerador yshipsarán a Severity que el agua y el hielo tengan mal olor o sabor. Revise si hay fugas.

Si se utilizes una tuberia PEX en lugar de un tuberia de cobre, recomendamos los siguientes nombres de pieza de Whirlpool: W10505928RP (PEX recubierto de 7 pies [2,14 m]), 8212547RP (PEX de 5 pies [1,52 m]), o W10267701RP (PEX de 25 pies [7,62 m]).

Instale la tuberia solo en areas donte las temperatas permanezcan por encima del punto de congelacion.

HERRAMIENTAS NECESARIAS:

Reúna las herramientos y piezas你需要as antes de comendar la instalación.

• Destornillador de hoja plana
• Llaves de boca de 7 / 16 " y 1/2 " o dos llaves de tuercas ajustables
  Llave de tuercas de 1 / 4

Conexión a la linea de agua

IMPORTANTE: Si enciende el Refrigerador antes de conectar la linea del agua, APAGUE la fabrica de hielo.

Estilo 1 (Recomendado)

1. Desenchufe el refrigerador o desconecte el suministro de energia.
2. CIERRE el suministro principal de agua. ABRA la llave de agua más cercana el tiempo suficiente para que la tuberia de agua se vacie totalmente.
3. Use una valvula de ciere de un cuarto de vuelta o una equivalente, abastecida por una linea de cobre de suministro del hogar de 12 .

NOTA: Se recomienda una linea de cobre de suministro domestica, de un minimum de 1/2 para permitir el flujo sufiente de agua al refrigerador.

A. Bulbo

B. Tuerca

C. Tuberia de cobre (al refrigerador)
D. Linea de suministro domestica ( 12 como minimo)

1. Ahora está lista para conectar la tuberia de cobre a la valvula de cierre. Use tuberia de cobre blanco de 14 (6,35 mm) de diametro exterior, para conectar la valvula de cierre y el refrigerador.

Asegürese de tener la longitud adequada nécessaria para el trabajo. Cerciórese de que ambos extremos de la tuberia de cobre estén cortados en ángulo recto.
Deslice la manga de comprisión y la tuercia de comprisión en la tuberia de cobre según se ilustra. Introduzca el extremo de la tuberia en el extremo de salute en ángulo recto hasta donde sea possible. Atornille la tuercia de comprisión en el extremo de salute usando la llave de tuercas ajustable. No ajuste demasiado.

A. Manga de compresión

C. Tuberia de cobre

B. Tuerca de compresión

1. Coloque el extremo libre de la tuberia en un recipiente o un fregadero, abra el suministro principal del agua ycede correr el agua por la tuberia hasta que el agua salga limpia. Cierre la valvula de cierre del tubo de agua.
   NOTA: Siempre desagué la tuberia de agua antes de efectuar la connexion final al orificio de entrada de la valvula de agua para registrar un probable mal funcionaamento de la misma.
2. Doble la tuberia de cobre para poder encajjarla en el orificio de entrada de agua, que estáubicado en la parte trasera de la carcaza del refrigerador, segunse ilustra.Deje un serpentin de tuberia de cobre para permitir sacar el refrigerador del armario o alejarlo de la pared para el serviceo.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de energia.
2. CIERRE el suministro principal de agua. ABRA la llave de agua más cercana el tiempo suficiente para que la tuberia de agua se vacie totalmente.
3. Busque una tuberia vertical de agua fria de 12''(1,27cm) a 114''(3,18cm) cercana al refrigerador.

IMPORTANT:

Asegürese de que sea una tuberia de agua fria.
- Una tuberia horizontal configurar, pero taladre por el lado superior de la tuberia, no por debajo. Esto ayudará a mantener el agua alejada del taladro y evitará que se junte sedimento normal en la valvula.

1. Para determinar la longitud de la tuberia de cobre que va a necessitar, mida desdela conexionde la parte trasa inferior del refrigerador hasta la tuberia de agua.Aregue 7 pies (2,1m) para permitir la limpieza.Use tuberia de cobre de 1 / 4" (6,35mm) de diametro externo. Aseguese queamins extremos de la tuberia de cobre esten cortados rectos.
2. Usando un taladro inalámbrico, haga un orificio de 14 (6,35 mm) en la tuberia de agua fria que Ud.eligible.

A. Tuberia de agua fria
B. Abrazadera para tuberia
C. Tuberia de cobre
D. Tuerca de compresión

E. Manga de compresión
F. Valuta de ciene
G. Tuerca de presión

1. Ajuste la valvula de cierre a la tuberia de agua fria con una abrazadora para tuberia. Asegúrese que el extremo de salute está firmamente insertado en el orificio taladrado de 14 (6,35 mm) en la tuberia de agua y que la arandela está por debajo de la abrazadora para tuberia. Ajuste la tuerca de presión. Apriete los tornillos de la abrazadora para tuberia lentamente y en forma pareja deforma que la arandela provea un cierre hermético. No apriete demasiado porque se pueda quebrar la tuberia de cobre.
2. Deslice la manga de comprisión y la tuerca de comprisión sobre la tuberia de cobre como se muestra. Inserte el extremo de la tuberia en el extremo de salute en forma recta, hasta donde sea possible. Atornille la tuerca de comprisión sobre el extremo de salute con una llave ajustable. No aprieteblemado.
3. Coloque el extremo libre de la tuberia en un recipiente o fregadero y ABRA el suministro principal de agua. Enjuague la tuberia hasta que el agua salga limpia. CIERRE la valvula de cierre del agua en la tuberia de agua. Enrolle la tuberia de cobre en espiral.

Conexión al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de energia.
2. Quite y deselecte la parte corta de plástico negro del extremo de la entrada de la linea de agua.
3. Enrosque la tuerca en el extremo de la tuberia. Apriete la tuerca con la mano, y bajo aprietela con la llave de tuercas dos giros más. No apriete demasiado.

NOTA: Para evacitar ruidos molestos, asegúrese de que la tuberia de cobre no toque la pared lateral de la carcaza u otheras partes bajo de la carcaza.

ABC

A. Linea de agua de la casa
B. Tuerca (adquirida)

D

C. Ferula (adquirida)
D. Tuberia de agua del refrigerador

1. Instale la abrazadora para tubos de suministro de agua alrededor de la linea de suministro de agua, para reduir la tensión en el acoplimiento.
2. ABRA la valvula de cierre.
3. Revise si hay fugas. Ajuste las conexiones (incluo las de la valvula) o tuercas que tengan fugas.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de energia.
2. Quite y deseste la parte de plastico que esta sujeta a la entrada de la valvula de agua.
3. Fije el tubo de cobre a la entrada de la valvula usinga una tuerca de compresion y manga de compresion como se muestra. Ajuste la tuerca de compresion. No apriete demasiado.
4. Use la abrazadora para tuberia en la parte trasera del refrigerador para aflanzar la tuberia al refrigerador según se muestra. Esto ayudará a evaporar daños en la tuberia cuando el refrigerador se empuje nuevomente contra la pared.

5. ABRA la valvula de cierre.

6. Revise si hay fugas. Ajuste las conexiones (incluo las de la valvula) o tuercas que tengan fugas.

A. Abrazadera para tuberia

C. Tuberia de cobre

B. Tornillo de abrazadora para tuberia

D. Tuerca de compresión

E. Entrada de la valvula

1. En algunos modelos, la fabrica de hiero está equipada con un bajo de agua incorporeal. Si las conditiones del agua local requieren un bajo bajo de agua, se debe instalar en la linea de agua de 1/4 (6,35 mm) en cuales quiera de las conexiones de la tuberia. Consiga un bajo de agua del distribuidor de electrodomesticos más cercano a su domicilio.

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de energia.
2. Retire y descarte el tapón de nylon negro del tubo de agua gris en la parte trasera del refrigerador.
3. Si el tubo de agua gris suministrado con el refrigerador no es suficientemente largo, se necesita un acoplamento de 14 × 14 (6,35 mm x 6,35 mm) para conectar la tuberia de agua a una linea domestica de agua existente. Enrosque la tuerca provista sobre el acoplamento en el extremo de la tuberia de cobre.

NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas adiconiales con una llave de tuercas. No apriete demasiado.

ABCDEFG

A. Tuberia de agua del refrigerador
D. Acoplamento (adquirido)
B. Tuerca (provista)
E. Ferula (adquirida)
C. Bulbo
F. Tuerca (adquirida)
G. Linea de agua de la casa

1. ABRA la valvula de cierre.
2. Revise si hay fugas. Apriete aquellas tuercas o conexiones que tengan fugas (incluidas las conexiones en la valvula).

Complete la instalación

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de connexion a tierra de 3 terminales.

No quite la terminal de connexion a tierra.

No use un adaptador.

No use un cable electrico de extension.

No seguir estas instrucciones pueda occasionar la muerte, incendio o什麽 electrico.

1. Conecte a un contacto de pared de conexión a tierra de 3 terminales.
2. Espere unoicos minutos. Verifique que el compresor está的功能ando correctamente y que todas las luces的功能an.

NOTA: Si el refrigerador no funciona, verifique que el disyuntor no se haya disparado o que no se haya quemado un fusible.

1. Enjuague el sistema de agua. Vea "Despachadores de agua y hielo" en las Instrucciones para el usuario o el Manual del usuario.

NOTA: Deje transcurrir 24 horas para la produccion de la primera tanda de hielo. Deje pagar 72 horas para que se llene Completely el recipientte para hielo.

IMPORTANTE: Si se vigue construyendo después de haber instalado el Refrigerador, desenchufe el refrigerador o desconnecte el suministro de energia.

Nivelación y cierre de la puerta

Su Refrigerador tiene dos patas frontales regulables – una a la derecha y otra a la izquierda. En la mayoria de los casos, el refrigerador debe estar estable cuando las dos patas estan tocando el piso. Si su refrigerador parece inestable ousted quiere que las puertas se cierron con mayor calidad,ajuste la inclinacion del refrigerador usingo las instrucciones seguides:

1. Mueva el Refrigerador hacía su posición final. Abra ambas puertas 90^ . Quite la rejilla de la base SACando los 2 tornillos, bajo jale hacía fuera las esquinas exteriores.

NOTA: Las puertas solo deben de abrirse a 90^ . Si se abren por Completely, la rejoilla de la base no se podra qutar.

1. Las dos patas niveladoras está umbicadas en los soportes a cada lado del producto.

A. Bisagra inferior
B. Soporte nivelador
C. Pata niveladora

NOTA: Para quitar un poco de peso de las patas niveladoras, haga que algoquien empujé la parte superior del refrigerador. Estofacilita los ajustes.

1. Use una llave de boca o una llave ajustable de 14 para regular las patas niveladoras. Gire la pata regulatora hacer la izquierda para levantar ese lado del producto o gire la pata regulatora hacer la referencia para bajo ese lado.
   NOTA: Ambas patas niveladoras deben estar ajustadas contra el piso y los rodillos no deben tocar el piso. Esto evita que el refrigerador ruede hacer adelante cuando se abran las puertas.
2. Abra ambas puertas-Newamente y verifique para asegurar que se cierran con la calidad que usted desea. De lo contrario, incline el refrigerador ligeramente más hacer la parte posterior, girando las patas niveladoras hacía la izquierda. Puede tomar varias vueltas mas, yasted deben girar ambas patas niveladoras la mismacantidad de vezes.
3. Use un nivel de burbuja para vericar la nivelacion del refrigerador.

NOTA: Cada vez que necesite mover el refrigerador, gire las patas niveladoras hacía la derecha hasta que no toquen más el piso. Esto permitira que el refrigerador ruede con más fácilidad.

Alineamento de la puerta

Puede parecer que las puertas de un refrigerador que no este nivelado de lado a lado no es ten alineadas debidamente. Si las puertas parecen estar de estaforma, sigas instrucciones de la seccion previa para vericir la nivelacion.

Las puertas han sido disnadas con alturas ligeramente differentes cuando el refrigerador está vacio, para compensar por el peso de los alimentos que seran colocados en las puertas. Si las puertas aun no estan alineadas afterwards de vericir la nivelacion y deponer alimentos en el refrigerador, siga los pasos a continuaccion para regular the alineamento de las puertas.

1. Abra ambas puertas 90^ y quite la rejilla de la base, si es necessario.

1. Ubique el tornillo de alineamento que está ubicado en la bisagra inferior de la puerta del refrigerador.

A. Tornillo de alineamento

1. Use una llave de boca o una llave ajustable de 5 16 para girar el tornillo. Para levantar la puerta del refrigerador, gire el tornillo hacía la derecha. Para bajo la puerta, gire el tornillo hacía la izquierda.
2. Verifique que las puertas estén niveladas en la parte de arriba. Si esnecessary,continue girando el tornillo de alineamento hasta que las puertas queden alineadas.
3. Abra ambas puertas 90^ . Vuelva a colocar la rejilla de la base.

FILTROS Y ACCESORIOS

Instalación del filtro de aire (en algunos modelos)

En algunos modelos, el paquete de accesos de su Refrigerador incluye un bajo de aire, el which be instalarse antes del uso. En algunos modelos, el bajo de aire ya está instalado de fabrica.

El filtro de aire reduce la acumulación de olores. Esto帮你 mantener un ambiente más limpio dentro del refrigerador.

como instalar el filtro de aire (en algunos modelos)

El filtro se debe instalar detrás de la puerta con orificios de ventilación, la cuales está ubicada (según su modelo), a lo largo de la pared interior posterior o del lado izquierdo, cerca de la parte superior del compartmentivo del refrigerador.

1. Saque el filtro de aire del paquete.
2. Levante la puerta con orificios de ventilacion paraAbrirla.
3. Encaje el filtro en su lugar.

1. Cierre la puerta con orificios de ventilacion.

como instalar el indicator de estado del filtro (en algunos modelos)

El filtroiene con un indicator de estado, el qual se debe activar e instalar en el mesmo momento que se instalta el filtro de aire.

1. Coloque el indicator Boca abajo sobre una superficie firme y plana.
2. Aplique presión sobre la burbuja en la parte posterior del indicator, hasta que se reviente laquia para activar el indicator.

3. Levante la puerta con orificios de ventilación del filtro de aire paraAbrirla.Enalgunos modelos hay muescas detrás de la puerta.

4. En los modelos con muevas:

Deslice el indicatoría bajo, dentro de las muescas, mirando hacía afuera.
NOTA: El indicator no se deslizarar fácilmente dentro de las muescas si no se ha reventado la burbuja posterior.
Cierre la puerta del filtro de aire y revise que el indicator esté visible a工程技术 del orificio rectangular en la puerta.

En los modelos sin muevas:

• Guarde el indicator en un lugar visible que pueda recordar fácilmente; dentro del refrigerador o en除外 lugar de la cucina o del hogar.

Reemplazo del filtro de aire

El filtro de aire deseachable deben reemplazarse cada 6 heures, cuando el indicator de estado hayacaeabiado de blanco a rojo completeness.

Para pedir un filtro de aire de repuesto, vea "Accesorios".

1. Quite el filtro viejo apretando las lengüetas laterales.
2. Quite el indicator de estado viejo.
3. Instale el nuevo filtró de aire y el nuevo indicator de estado utilizingas instrucciones en las secciones anteriores.

Instalación del preservador de alimentos frescos

(en algunos modelos)

En algunos modelos, el paquete de accesos de su Refrigerador incluye un preservador de alimentos frescos, elrialdeestalarseantes deluso.En algunosmodelos,elpreservadorde alimentos frescos ya está instalado defabrica.

El preservador de alimentos frescos absorbe el etileno, permitiendo que se enlentezca el proceso de maduracion de varios alimentos frescos. A consecuencia de este, ciertos productos permaneceran frescos por más tiempo.

La produccion de etileno y el grado de sensibility dependen del tipo de fruta o vegetal. Para tener la frescura, es mayorSeparated los alimentos frescos con sensibility al etileno, como las frutas, ya que producen cantidades de etileno moderadas a altas.

	Sensibilitad al etileno	Ritmo de produccion de etileno
Manzanas Alta Muy alta
Esparragos Media Muy baja
Bayas Baja Baja
Brócoli Alta Muy baja
Cantalupo Media Alta
Zanahorias Baja	Muy baja
Frutos tíricos	Media Muy baja
Uvas	Baja	Muy baja
Lechuga	Alta Muy baja
Peras	Alta Muy alta
Espinaca	Alta Muy baja

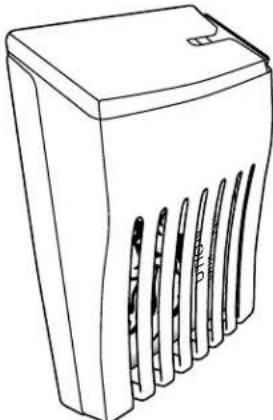

Instalacion del preservador de alimentos frescos (en algunos modelos)

CUIDADO: PRODUCTO IRRITANTE

PUEDE IRRITAR LOS OJOS Y LA PIEL. SE FORMAN GASES PELIGROSOS CUANDO SE MEZCLA CON OTROS PRODUCTOS.

No lo mezcle con productos de limpieza que contengan amoniaco, blanqueador o acidos. Nocede que entre en contacto con los ojos, la piel o la ropa. No respire el polvo. Mantengalo fauna del alcance de los niños.

TRATAMIENTO DE PRIMEROS AUXILIOS: Contiene permanganato de potasio. Si se ingiere el producto, llama inmediamente al Poison Control Center (Servicio de toxicología) o a unmedicalo. No induzca al vomitó. Si el producto se introduce en los ojos, enjuague con agua durante 15 Minutes. Si entra en contacto con la piel, enjuague con agua.

Las bolsas del preservador de alimentos frescos deben instalarse en su alojamento, el cuales estáubicado a lo长大o de una pared interior del cajón para verduras o el cajón convertible.

NOTA: Para el mejor desempo, use siempre dos bolas.

1. Saque las Bolsas del preservador de alimentos frescos de su empaque.
2. Levante el alojamento para quitarlo de la lengüeta de montaje que está a lo largo de la pared.
3. Abra el alojamento jalando hacía arriba y hacía fuera sobre la parte posterior de la parte superior del alojamento.
4. Coloque ambas gordas bajo del alojamento y ciderre el alojamento a presión.
5. Coloque el alojamento nuevo sobre la lengüeta de montaje, a lo largo de la pared.

Instalacion del indicator de estado (en algunos modelos)

El preservador de alimentos frescosiene con unindicador de estado que se debeactivareinstalar enelmesmomomentoque se instalalalafrica.

1. Coloque el indicator Boca abajo sobre una superficie firme y plana.
2. Aplique presión sobre la burbuja en la parte posterior del indicator, hasta que está se reviente para activar el indicator.
3. Deslice la tapa que está en el alojamento del preservador de alimentos frescos para abrirlo.
4. Coloque el indicator en la parte superior del alojamento, mirando hacía fauna.
5. Cierre la tapa deslizandola y revise que el indicator este visible a través del orificio rectangular en la tapa.

NOTA: La tapa no se cerrará con fácilidad si no se ha reventado la burbuja posterior del indicator.

como volver a colocar el preservador de alimentos frescos (en algunos modelos)

Las bolsas desechablesdeferanreemplazarsecad6meses,
cuando elindicadorde estadohayacambiado deblancoarobo
completamente.

Para pedir repuestos, vea "Accesorios" en las Instrucciones para el usuario o el Manual del usuario.

1. Quite las bolsas viejas del alojamento del preservador de alimentos frescos.
2. Quite el indicator de estado viejo.
3. Instale las cuales bolsas y el nuevo indicator de estado siguiendo las instrucciones en las secciones anteriores.

como cambiar el filtro de agua

No use con agua que no sea microbiologicoamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o.after del sistema. Puede usarse sistemas certificados para la reduccion de quistes en aguas desinfectadas que poderan CONTER quistes filtrables.

La luz del estado del filtro de agua le indica cuando cambiar el filtró de agua. Vea "Sistema de filtración de agua" en las Instrucciones para el usuario o el Manual del usuario.

NOTA: Si el flujo de agua a su despachador de agua o fabrica de hielo disminuye notoramente, cambie el filtro más antes. Se debe reemplazar el filtró al menos una vez cada 6 heures según la calidad del agua y el uso.

1. Ubique el filtro de agua que está ubicado en la esquina superioramente del compartmento del refrigerador.
2. Levante la puerta de proteccion del filtro para abrirla. El filtroseliberaraysaldralismo tiempo que se abre la puerta.
3. Cuando la puerta se haya abierto por completeo, jale el filtro hacía fuera.

NOTA: Es possible que quede agua en el bajo. Es posible que se derrame un poco de esta agua. Use una toalla para secar的情感.

1. Saque el filtro nuevo de su empaque y quite la tapa.

Asegürese de que las juntas tóricas sigan en su lugar antes de que se quito la tapa.

A. Tapa B. Juntas tóricas

1. Con la flecha mirando hacía arriba, alinee el nuevo filtro con el alojamento del filtró y desilicelo en su lugar. La puerta de protección del filtró comenzará a cerrarse automatistically a medida que se inserta el nuevo filtró.
2. Cierre por Completely la puerta de proteccion del filtro para que el本身就是 encaje en su lugar. Tal vez necesse presionar con fuerza.
3. Después decaebariel filtro,reajuste la luzde estado del filtro.Vea "Sistema defiltraciondeagua" en las Instruccionesa para el usuario o el Manual del usuario..
4. Enjuague el sistema de agua. Vea "Despachadores de agua y hielo" en las Instrucciones para el usuario o el Manual del usuario.

CUIDADO DE SU REFRIGERADOR

Limpiezai

ADVERTENCIA

Peligro de Explosion

Use un limpiador no inflatable.

No seguir esta instruccion可以使 occasionar la muerte, explosion o incendio.

Tanto la sección del refrigerador como la del congelador se descongenan automatistically. No obstarte, limpie ambas secciones más o menos una vez al mes para evaporar la acumulación de olores. Limpie los cerrames de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas secciones, los olores que se formen en una seccion pasaran a la othera. Para eliminar los olores, limpie Completely ambas secciones. Para evaporar la transferencia de olores y la deshidratacion de los alimentos, envuelva o tape bien los alimentos.

Para limpiar su refrigerador:

NOTA: No use products de limpieza abrasivos o asperos, como aerosoles para ventanas, produits de limpieza para fregar, liquidos inflamables, ceras para limpieza, deterentes concentrados, blanqueadores o produits de limpieza que contenga Productos derivados del petroleo en las partes de plastico, en el interior y en los revestimientos o juntas de la puerta. No use toallas de papel, estropajos para fregar u othernsilios de limpieza asperos.

1. Desenchufe el refrigerador o desconnecte el suministro de energia.
2. Lave a mano,=enjuague yseque todas las partes desmontables ylas superficies interiores meticulosamente. Use una esponja limpia o un paño liso y un detergente suave en agua tibia.
3. Lave las superficies externas metálicas pintadas y de acero inoxidable con una esponja limpia o un paño liso y detergente suave con agua tibia.
4. No es necessaria una limpieza rutinaria del condensador en ambientes de funciona normal en el hogar. Si el ambiente es particularmente grasoso o polvoriento, o si haybastante transito de mascotas en el hogar, el condensador deverá limpiarse cada dos o tres días para asegurar la maxima eficiencia.

Si necessities limpiar el condensador:

• Quite la rejilla de la base. Vea las instrucciones en "como quitar la puerta", ya sea en las Instrucciones para el usuario, las Instrucciones de instalacion y Manual del propietario, o en la hojaSeparateda de instrucciones provista con el refrigerador.
  Use a aspiradora con un capillo suave para limpiar la rejilla, las areas abiertas detrás de la rejilla y el área de la superficie frontal del condensador.
  Vuela a colocar la rejilla de la base cuando termine.

• Enchufe el refrigerador o reconnecte el suministro de energia.

Luces

IMPORTANTE: El usuario no puedaCambiar por su cuenta las luces LED de los comportimientos de Refrigerador y congelador, de la torre de aire ni del dispensador. Para solicitar la sustitución de la iluminacion LED, Ilame al serviceo techniciane de Whirlpool. En EE UU, Ilame al Telefono 1-800-253-1301. En Canada, Ilame al Telefono 1-800-807-6777.

Tipos de luces:

Las luces del despachador son mini LED y no se pueda Cambiar. Las luces del interior varian según el Modelo.

• Algunos modelos tienen mini LED y no se pueda携带.
• Algunos modelos tiene focos LED de時間 completo y se PUden Cambiar. Paraordenar focos LED de repuestos, llame al 1-800-253-1301 (EE.UU.) o al 1-800-807-6777 (Canada).

Whirlpool
Pieza Nstreamo
W10574850/
(2,0 ratios)

Whirlpool
PiezaNumero
W10565137A
(3,6 ratios)

NOTA: Algunos focos LED de-reply no se recomienda para ambientes humedes/mojados. Los componenticos del refrigerador y del congelador se consideran ambientes humedes/mojados. Si emplea unamarca de focos LED,不一样de el foco LED recomendado de Whirlpool, lea y siga las instrucciones en el empaque del foco de-reply antes de instalarlo.

• Algunos modelos tienen focos incandescentes de 40-vacios y se PUden Cambiar.

NOTA: No todos los focos de repuestos son adecuados para su refrigerador. No use unAGO incandescente que exceedas los 40 varios.

Para embariar los focos:

1. Desenchufe el refrigerador o desconecte el suministro de energia.
2. Retire la pantalla de la luz como se explicía en las siguientes secciones.

NOTA: Para limpiar la pantalla de la luz, lávela con agua tibia y un detergente liquido. Antes de volver a instalar, enjuague y seque por complete lo pantalla.

1. Retire elAGO quemado como se explica en las seguides secciones.
2. Vuelva a colocar la pantalla de la luz como se explicía en las siguientesSections.
3. Enchufe el refrigerador o reconnecte el suministro de energia.

Compartmento del refrigerador - Luces superiores

Remoción de la pantalla de la luz:

Deslice la pantalla de la luz hacía la parte trasera del refrigerador y retirela del alojamento de la luz.

Foco de repuesto:

Si elazo quemado es un foco LED de tamanfo completo, reemplacelo con el numero de pieza de Whirlpool W10574850A (un foco LED de 2,0 varios).
Si la luz quemada es un foco incandescente, reemplacelo con un foco incandescente para electrodomesticos, delismo時間, forma y vataje (40-vatios máximo).

Reinstalación de la pantalla de la luz:

■ Alinee la pantalla de la luz con las muescas que se encontrar en el borde inferior del alojamento de la luz y bajo deslicido hacía adelante hasta que encaje en su lugar.

Compartmento del refrigerador - Luces inferiores

Remoción de la pantalla de la luz:

Deslice la pantalla de la luz hacía la derecha para retirar el extremo izquierdo de las ranuras de la pared y bajo jale el extremo derecho para quitarlo de las ranuras de la pared.

Foco de repuesto:

Si elAGO quemado es un foco LED de tamanio completo, reemplacelo con el numero de pieza de Whirlpool W10565137A (un foco LED de 3,6 varios).
Si la luz quemada es unAGO incandescente, reemplacelo con un foco incandescnte para electrodomesticos, delismo tameno, forma y vataje (40-variables maximo).

Reinstalación de la pantalla de la luz:

Coloque el extremo derecho de la pantalla de la luz en las ranuras de la pared y bajo encaje el extremo izquierdo en las ranuras de la pared.

Compartmento del congelador - Luces superiores

Remoción de la pantalla de la luz:

Apriete suavamente el borde trasero inferior de la pantalla de la luz para liberar las lengüetas de las ranuras de la pared y bajo jale la pantalla de la luz hacía adelante.

Foco de repuesto:

Si elAGO quemado es un foco LED de tamanio completo, reemplacelo con el numero de pieza de Whirlpool W10565137A (un foco LED de 3,6 varios).
Si la luz quemada es unAGO incandescente, reemplacelo con un foco incandescense para electrodomesticos, del mismo tameno, forma y vataje (40-variables maximo).

Reinstalación de la pantalla de la luz:

■ Alinee la pantalla de la luz en la posicion correcta y encaje las lenguetas en las ranuras de la pared.

Compartmento del congelador - Luces inferiores

Remoción de la pantalla de la luz:

Deslice la pantalla de la luz hacla izquierda para retirar el extremo derechocho de las ranuras de la pared y bajo jale el extremo izquierdo para quitarlo de las ranuras de la pared.

Foco de repuesto:

Si el foco quemado es un foco LED de tamanio completo, reemplacelo con el numero de pieza de Whirlpool W10565137A (un foco LED de 3,6 varios).
Si la luz quemada es un foco incandescente, reemplacelo con un foco incandescente para electrodométricos, del mismotamo, forma y vataje (40-vatios máximo).

Reinstalación de la pantalla de la luz:

Coloque el extremo izquierdo de la pantalla de la luz en las ranuras de la pared y bajo encaje el extremo derecho con las ranuras de la pared.

Cuidado durante las vacaciones y mudanzas

Vacaciones

Si Ud. decide estar refrigerador configurando,m润滑estadausente:

1. Use todos los articulos perecederos y congele el resto.
2. Si su Refrigeradoriene una fabricula de hielo automatica y está connectada al suministro de agua de la casa, ciderre el suministro de agua al refrigerador. Si no se cierra el suministro de agua,SEO,ocurir daños a la propidad.

3. Siusted tiene una fabrica de hielo automatica, apáguela.
   NOTA: Según el modelo, levante el brazo de control de alambre a la posición de OFF (Apagado - hacía arriba) o presióne el interruptor hacía OFF (Apagado - hacía la derecha).

4. Vacia el deposto de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.
2. Si su refrigerador tiene fabrica de hielo automatica:

Cierre el suministro de agua a la fabricula de hiero por lo menos un día antes.
- Cuando elultimate lote de hielo caiga, levante el brazo de control de alambre a la posicion de OFF (Apagado - hacer arriba) o可以更好 el interruptor a la posicion de OFF (Apagado - hacer la derecha).

1. Dependiendo del modelo, gire el control del refrigerador hacer OFF (Apagado) o apague en enfiambre. Vea "Uso de los controles" en las Instrucciones para el usuario, el Manual del usuario, o el Manual de uso yIELDido.
2. Limpie, pasele un paño y seque bien.
3. Fije bloques de goma o de madera con cinta adhesiva a la parte superior de ambas puertas para que queden abiertas y el aire circule. Esto evita que se formen olores y que crezcan hongos.

Mudanza

Si Ud. muda su Refrigerador a una casa nuevo, siga los pasos a continuación para prepararse para la mudanza.

1. Si su refrigerador tiene materia de hielo automatica:

Cierre el suministro de agua a la fabrica de hiero por lo menos un día antes.
- Desconecte la tuberia de agua que está atrás del refrigerador.
- Cuando elultimate lote de hielo caiga, levante el brazo de control de alambre a la posicion de OFF (Apagado - hacer arriba) o可以更好 el interruptor a la posicion de OFF (Apagado - hacla derecha).

1. Saque toda la comida del Refrigerador y empaque todos los alimentos congelados en hiero seco.
2. Vacie el deposto de hielo.
3. Dependiendo del modelo, gire el control del refrigerador hacer OFF (Apagado) o apague el enfiambre. Vea "Uso de los 控les" en las Instrucciones para el usuario, el Manual del usuario, o el Manual de uso yIELDado.
4. Desenchufe el Refrigerador.
5. Limpie, pasele un paño yooter bien.

6. Saque todas las partes desmontables, envuelvas bien y asegúrelas con cinta adhesiva para que no se muevan ni se SACUDAN durante la mudanza.

7. Según el Modelo, levante la parte delantera del refrigerador para que ruede con calidad O BIEN atornille las patas niveladoras para no rayar el piso. Vea "Ajuste las puertas" o "Remoción, nivelación y alinecimiento de las puertas".

8. Sostenga las puertas cerradas y el cable a la parte posterior del refrigerador con cinta adhesiva.

Cuando llegue a la casa nueva, ponga todo de nuevo en su lugar y lea las Instrucciones de instalación para Obtener instruciones de preparación. Además, si su Refrigerador Tiene fabrica de hielo automática, recuerde volver a conectar el suministro de agua al refrigerador.

SOLUTION DE PROBLEMAS

Pruebe primero las soluciones sugeridas ahora o visite nuestro situó de internet para registrar posiblemente el costo de una visita de servicios专业技术.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de connexion a tierra de 3 terminales.

No quite la terminal de connexion a tierra.

No use un adaptor.

No use un cable electrico de extension.

No seguir estas instrucciones pueda occasionar la muerte, incendio o besoin electrico.

FUNCIONAMIENTO EN GENERAL	Causas posibles y/o SOLUTIONES recomendadas
El refrigerador no funciona	■ No está connectado a un suministro electrico - Enchufe el cable electrico en un contacto de 3 terminales con conexión a tierra. No use un cable electrico de extension. ■ No hay electricidad en el contacto electrico - Enchufe una lámpara para ver si funciona el contacto. ■ Hay un fusible de la casa fundido o se disparó el cortacircuitos - Reemplace el fusible o reconnectce el cortacircuitos. Si el problema continúa, contacte a un electricista autorizada. ■ No está encendiado el control o el enfiambre - Encienda el control del refrigerador o el enfiambre. Vea "Uso de los 控ules" en las Instrucciones para el usuario o el Manual del usuario. ■ Nueva instalación - Luego de la instalación,cede que transcurran 24 horas para que el refrigerador y el congelador se enfrán por complete. NOTA: El ajustar el (los) control(es) de temperatura hacía la posición más fria no hará que el compartmentimiento (ya sea el refrigerador o el congelador) enfrie más=rápido.
El motor parece/ funcionar excesivamente	■ Su nuevo refrigerador tiene un motor con ahora de energia - Es possible que el refrigerador funcione por más tiempo de lo que usted está acostumbrado, ya que el compresor y los ventiladores的功能an a velocidades más bajas que ahorrán más energia. Este es normal. NOTA: Es possible que el refrigerador funcione por más tiempo si la habitación está caliente, si se ha aggregado una grancantidad de alimentos, si se abren las puertas confrequency o si se hadekado una puerta abierta.
FUNCIONAMIENTO EN GENERAL	Causas posibles y/o SOLUTIONES recommendadas
El refrigerador parece ruidoso	El compresor de su nuevo refrigerador regula la temperatura con más eficacia, y usa menos energia que los modelos anteriores. Durante varías etapas delFuncioncimiento, es possible que escuche sonidos de funcioncimiento normal que no le son famíreas.Los ruidos que se indicatea una continuationsonormales:■ Zumbido/Chaquido - Se escucha cuando la válvula de agua se abre y se cierra para despachar agua o llenar la fábrica de hielo. Si el refrigerador está connectado a una tuberia de agua, este es normal. Si el refrigerador no está connectado a una tuberia de agua, apague la fábrica de hielo.Crucijidos/Estrépitos - Se escuchan cuando el hielo es expulsado del molde de la fábrica de hielo.Estallido - Se escucha cuando las paredes interiores se contraen y se expanden, especially duringe el enfiambre inicial.Pulsaciones/Runruneos - Se escuchan cuando los ventiladores/el compresor se ajustan para mayor el rendimiento durante el Funcioncimiento normal.Vibraciones - Se escuchan cuando el agua passa a través de la linea de agua o debido al flujo de refrigerante. Las vibraciones también poder ser occasionadas por los articulos colocados sobre el refrigerador.Agua corriendo o gorgoteo - Se escucha cuando el hielo se derite durante el ciclo de descongelación y el agua corre hacer la bandeja recollectora.Chisporroteos - Se escuchan cuando el agua goea sobre el calentador durante el ciclo de descongelación.
La temperature estádemasiado elevada	Nueva instalación - Luego de la instalación,cede que transcurran 24 horas para que el refrigerador y el congelador se enfiñen porcomplete.NOTA: El ajustar el (los) control(es) de temperatura hacía la posición más friña no harque que el compartmento (ya sea el refrigerador o el congelador) enfríme más rápido.Se abren las puertas a bajo o no se cierrán por complete- Este hace que entre aire tibio al refrigerador.Reduzca al minimum las vezes que abre la puerta,mantenga las puertas cerradas porcomplete y cerciórese de que ambas puertas estén bien cerradas.Exstanbloqueados los orificos de ventilación - Quite los articulos que están justo frente a los orificos de ventilación.Se ha aggregado recentamente una gran cantidad de alimentos calientes - Deje que transcurran varías horas para que el refrigerador vuelva a la temperatura normal.No se han ajustado los controls correctamente de acuero con las conditionescircundantes - Regule los controles un ajuste más friño.FijeseNuevoamente en la temperatura en 24 horas.
La temperature estádemasiado baja	No se han ajustado los controlles correctamente de acuero con las conditionescircundantes - Regule los controles un ajuste más elevado.FijeseNuevoamente en la temperatura en 24 horas.El estante superior del refrigerador está más friño que los estantes inferiores - En algunos modelos, el aire del congelador entra en el compartmento del refrigerador a traversés de los orificios de ventilación, que se encontrarzan cerca del estante superior del refrigerador. A consecución de este, el estante superior pueda estar ligeramente más friño que los estantes inferores.Exstanbloqueados los orificos de ventilación - Quite los articulos que están justo frente a los orificos de ventilación.
Hay acumulaciónde humedad enel interior	NOTA: Cierta acumulación de humedad es normal. Seque con un paño suave. Está humeda la habitación - Un ambiente humedo contribuye a que se acumule la humedad. Use el refrigerador solamente en el interior del hogar, con elminimum posible de humedad.SE abren las puertas a bajo o no se cierrán por complete- Este hace que entre aire humedo al refrigerador.Reduzca al minimum las vezes que abre la puerta,mantenga las puertas cerradas porcomplete y cerciórese de que ambas puertas estén bien cerradas.
Las luces interioresno configuran	Las puertas han estado abiertas por un tiempo prolongado - Cierre las puertas para volver a fjar las luces.Hay un foco flojo o quemado - En los modelos con focos interiores incandescentes o LED de tamanico Complete,apriete el foco o reemplácelo. Vea "Luces".NOTA: En los modelos con laces mini LED,llame para solicitar ayuda o servicios técnico si las laces interiores no se encienden cuando se abre una puerta.Consulte la garantía en las Instrucciones para el usuario o el Manual del usuario para Obtener la información de contacto.
FUNCTIONAMIENTO EN GENERAL	Causas posibles y/o SOLUTIONES recomendadas
Las laces del despachador no functional (en algunos modelos)	■ Se ha apagado la luz del despachador - En algunos modelos, si la luz del despachador se ha fijiado en OFF (Apagado), se encenderá solamente cuando se presione la paleta/palanca del despachador. Si usted deseña que la luz del despachador está encendada continuamente, selección un ajuste diferente. Vea “Despachadores de agua y hielo” en las Instrucciones para el usuario o el Manual del usuario.
	■ Se ha fijiado la luz del despachador en AUTO (Automático) o NIGHT LIGHT (Luz nocturna) - En algunos modelos, si la luz del despachador se ha fijiado en AUTO (Automático) o NIGHT LIGHT (Luz nocturna), cerciórese de que no está bloqueado el sensor de luz. Vea “Despachadores de agua y hielo” en las Instrucciones para el usuario o el Manual del usuario.
	NOTA: En los modelos con laces mini LED, llame para solicitarships auda o servicios专业技术o si las laces del despachador no functional correctamente. Consulte la garantía en las Instrucciones para el usuario o el Manual del usuario para Obtener la información de contacto.

ADVERTENCIA

Peligro de Explosion

Use un limpiador no inflatable.

No seguir esta instruccion可以使 occasionar la muerte, explosion o incendio.

PUERTAS Y NIVELACION Causas posibles y/o SOLUTIONES recomendadas

Es dificil estar las puertas	■ Las juntas están sueñas o pegajosas - Limpie las juntas y las superficies de contacto con jabón suave y agua tibia. Enjuague y seque con un paño suave.
Las puertas no cierran completeness	■ La puerta queda abierta debido a un bloqueo - Aleje los paquetes de alimentos de la puerta. Cerciórese de que todos los recipientes y estantes estén en su posición correcta. Asegürese de que se hayan quitado todos los materiales de empaque.
Las puertas parecen estar desparejas	■ Las puertas nécessitan ser alineadas o el refrigerador necesita ser nivelado - Vea las instrucciones de nivelación y alineamenti de las puertas.
El refrigerador se tambalea y no está iterable	■ El refrigerador no está nivelado - Para estabilizar el refrigerador,quite la rejilla de la base y bajo las patas niveladoras hasta que toquen el piso. Vea las instrucciones de nivelación y alineamenti de las puertas.

ADVERTENCIA

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del despachador.

No seguir esta instruccion可以使 occasionar cortaduras.

HIELO Y AGUA Causas posibles y/o SOLUTIONES recomendadas

La fabrica de hielo no produce hielo, no produce suficiente hielo o produc un hielo微量元素 o hueco

El Refrigerador no está connectado a un suministro de agua o la valvula de cierre de suministro de agua no está abierta por completeness - Conecte el refrigerador a un suministro de agua y cerciórese de que la valvula de cierre de agua está completeness abierta.
Hay un estrechamiento en la tuberia de suministro de agua - Un estrechamiento en la tuberia de agua pueda reducir el flujo de agua, occasionando una disminución de la produccion de hielo, cubos de hielo微量元素 y/o huecos, o de forma irregular. Endere la tuberia de agua.
No se ha encendido la fabrica de hielo - Encienda la fabrica de hielo. Vea "Fabrica de hielo y deposito" en las Instrucciones para el usuario o el Manual del usuario.
- Nueva instalación - Después de haber connectado el refrigerador a un suministro de agua, enjuague el sistema de agua. (Vea "Despachadores de agua y hielo" en las Instruetiones para el usuario o el Manual del usuario.) Deje transcurrir 24 horas para que la fabrica de hielo comience a producir hielo. Deje transcurrir 72 horas para la produccion total de hielo. Deshagase de los tres primeros lotes de hielo producidos.
- Se acababa de sacar una gran*cantidad de hielo - Deje transcurrir suficiente tiempo para que la fabricula de hielo produzca más hielo.
- Se trabó el hielo en el brazo eyector de la fabricula de hielo (en algunos modelos) - Saque el hielo del brazo eyector con un utensilio de plástico.
Presión inadequada de agua - Verifique que la casaonga una presión de agua adecuada. Veña "Requisitos del suministro de agua".
- Filtro de agua instalado de modo Incorrecto - Cerciórese de que el filtro está instalado correctamente. Vea "Sistema de filtración de agua" en las Instrucciones para el usuario o el Manual del usuario.
Se ha connectado un Sistema de filtracion de agua de osmosis inversa al suministro de agua fria - Este peut hacer que disminuya la presion de agua. Vea "Requisitos del suministro de agua".

NOTA: Si auniene preguntas acerca de la presion de agua, llama a un plomero competente autorizzato.

HIELO Y AGUA Causas posibles y/o SOLUTIONES recommendadas
El despachador de hielo no funciona debidamente	Las puertas no se cierran por complete - Cerciórese de que ambas puertas esténfirmamente cerradas. (En algunos modelos, deben cerrarse solamente la puerta del congelador para poder en marcha el despachador.)
	Nueva instalación - Despuésde haber connectado el refrigerador a un suministro de agua,=enjuaguetelistema de agua. (Vea "Despachadores de agua y hielo" en las Instrucciones para el usuario o el Manual del usuario.) Deje transcurrir 24 horas para que la fábrica de hielocomiencea producir hielo. Deje transcurrir 72 horas para la produccion total de hielo. Deshágase de los tres primeros lotes de hielo producidos.
	No está encendada la fábrica de hielo, o no se ha instalado correctamente el depósito de hielo - Encienda la fábrica de hieloy cerciórese de que el depósito de hielostéfirme en su lugar. Vea "Fábrica de hieloy depósito" en las Instrucciones para el usuario o el Manual del usuario.
	Se ha atascado o conglomerado junto el hielo en el depósito de hielo o el本身就是bloqueando el conducto de salute de hielo - Saque o separe el hielo que está atascadoutilizando un utensilio de plástico, si esnecessary. Limpie el conducto de salute de hieloy la base del depósito de hielocan un pañohumedecido con agua tibia; bajosequé ambos metriculosamente. Para evitarrque se atasquen ymantener un suministro fresco de hielovaciele depósotylimpie el depósotyl el conductodésida cada 2 semanas.
	Se ha aggregado hieloincorrecto en el depósito - Useunicamente el hieloproducido por su fábrica de hieloactual.
	El despachador estábloqueado - Desbloqueele despachador. Vea "Despachadores de agua y hielo" en las Instrucciones para el usuario o el Manual del usuario.
	El despachador de hielosetasasca,minteras vierte el hielopicado-Para los modelos con depósito de hielon la puerta, cambietemporalmente de hielotrituradoa hieloen cubosparadespejar el depósotde hielo.
	Se haspresionado la paleta/palanca del despachador pordemasiado tiempo - El hielodejaradespacharseautomática. Espereunos,minutosparaqueel despachadorse restablezycuvela usarlo.Saque grandescantidadesde hielodirectamente del depósotde hieloy no atravesdel despachador.
	La presiónde agua alaca casa no está por encima de 30lb/pulg2(207kPa)- La presiónde agua alaca casaafectarale flujo del despachador.Vea "Requisitos del suministrodeagua".
	El filtrode agua estáobstruido or instalarodorrectamente-Reemplaceel filtrorovuelva a instalaro correctamente. Vea "Sistema defiltraciondeagua" enlas Instrucciones para el usuario o el Manual del usuario.
El hielo o agua tienemal,sabor,malolorou un color grisáceo	Son nuevaslasconexionesdeplomería-Lasconexionesnuevasdeplomeríapuede producir hielo oagua Descolorido o de mal sabor. Este problema desapareceraclen correr del tiempo.
	Se hasguardado el hielopor demasiado tiempo-Desecheel hieloylaveledepósotde hielo.Deje transcurrir 24 horas para que la fábrica de hieloproduzca hielonevoo.
	Se hastransferido al hieloe olor dellos alimentos-Userecipientesherméticoscontrahumedadparaalmacenar alimentos.
	Uso deuna tuberíade suministrodeagua no recomendada-Esposibleque se transfieraolor ygusto de ciortos materialesusados en tuberiasde suministrodeagua no recomendadas.Use Solidamenteun tuberia recomendada de suministrodeagua.Vea "Requisitos del suministrodeagua".
	Elagua contiene minerales (comoel azufre)- Podría sercesaacarinsalar un filtrodeagua pereliminar los minerales.
	Sehainstaladooreemplazadorecientementeel filtrodeagua-Undescoloramentoou un colorgris del hieloegua indicaqueelsystema defiltraciondeagua necesitaenjuagarsemas. Vea"Despachadores deaguay hielo" enlas Instrucciones para el usuario o el Manual del usuario.
El despachador de agua no funciona debidamente	■ Las puertas no se cierran por complete - Cerciórese de que ambas puertas estén firmamente cerradas. (En algunos modelos, deben cerrarse solamente la puerta del congelador para poder en marcha el despachador.)■ El refrigerador no está conectado a un suministro de agua o la valvula de cierra de suministro de agua no está abierta - Conectar el refrigerador a un suministro de agua y cerciórese de que la valvula de cierra de agua está Completely abierta.Hay un estrechamiento en la tuberia de suministro de agua - Un estrechamiento en la tuberiaSEO: La presión de agua a la casa no está por encima de 30 lb/pulg2 (207 kPa) - La presión de agua a la casa afectará el flujo del despachador. Vea "Requisitos del suministro de agua".Nueva instalación - Después de haber connectado el refrigerador a un suministro de agua,=enjuague el sistema de agua. Vea "Despachadores de agua y hielo" en las Instrucciones para el usuario o el Manual del usuario.El despachador está bloqueado - Desbloquee el despachador. Vea "Despachadores de agua y hielo" en las Instrucciones para el usuario o el Manual del usuario.EI filtró de agua está obstruido o instalado Incorrectamente - Reemplace el filtró o vuelva a instalarlo correctamente. Vea "Sistema de filtración de agua" en las Instrucciones para el usuario o el Manual del usuario.Se ha-connectado un sistemas de filtración de agua de osmosis inversa al suministro de agua fria- Este pueda hacer que disminuya la presión de agua. Vea "Requisitos del suministro de agua".NOTA: Si aun Tiene preguntas acerca de la presión de agua,llame a un plomero competente autorizzato.
Hay fugas de agua o goteos en el despachador	NOTA: Es normal que haya的一些 gotas de agua despuyés de despachar agua.No se hacketo el vaso bajo del despachador el tiempo suficiente - Sostenga el vaso bajo del despachador durante 2 a 3segundos despuyés de soltar la paleta/palanca del despachador.Es nuevo la instalación o se han instalado o reemplazado recientemente el filtró de agua - El aire en las lineas de agua hará que goete agua del despachador.Enjuague el Sistema de agua para quitar el aire que se encontrarra en las lineas de agua. Vea "Despachadores de agua y hielo" en las Instrucciones para el usuario o el Manual del usuario.Se está derritiendo los restos de hielo en el conductor del deposto - Cerciórese de que el conductor de hielo está libre de escarcha o pedazos de hielo.
Hay fugas de agua de la parte trasa del refrigerador	■ Las conexiones de la linea de agua no estájustadas por complete - Cerciórese de que todas las conexiones esténfirmamente justadas. Vea "Conexión del suministro de agua".
El agua del despachador no está lo suficientmente fria (en algunos modelos)	NOTA: El agua del despachador se enfría a 50°F (10°C).Nueva instalación - Deje transcurrir 24 horas despuyés de la instalación para que el suministro de agua se enfré completely. Se ha despachado una gran cantidad de agua recientamente - Deje transcurrir 24 horas para que el nuevo suministro de agua se enfré por complete.No se usa el despachador de agua recientamente - Puede ser que el primer vaso de agua no está frio. Descarte el agua del primer vaso.El refrigerador no está conectado a una tuberia de agua fria - Asegürese de que el refrigerador está conectado a una tuberia de agua fria. Vea "Requisitos del suministro de agua".

HOJA DE DATOS DEL RENDIMIENTO

Sistema de filtracion de agua Modelo P5WB2L/P4RFWB Capacidad de 200 galones (757 litros)

Sistema comprobado y certifyificado por NSF International, segun la norma 42 NSF/ANSI para la reduccion de cloro, sabor y olor, y类产品 u; y segun la norma 53 NSF/ANSI para la reduccion de quistes vivos, asbestos, plomo, lindano, toxafeno, atrazina, y 2,4 - D.

Esti h s 153 n 42 y 53 NSF/ANSI para la reducion de las sustancias citadas a continuacion. La concentra tion de las sustancias indicadas en agua entando al systeme fue reducida a una concentracion menor o iguaal el limite permitted para agua saliendo del systema, tal como se especifica en las normas 42 y 53 NSF/ANSI.

Reducción de sustancias Effectos estéticos	Requisitos de reducción de NSF	Promedio influente	Concentración en el agua a tratar	Máximo efluente	% Minimo de reducción	% Promedio de reducción
Cloro, saber/orlor Clase de partículas I*	50% reducción 85% reducción	2,0 mg/L 7,300,000 #/mL	2,0 mg/L ± 10% Por lo menos 10,000 partículas/mL	0,20 mg/L 75,000 #/mL**	97 99	97,2 99,4
Reducción de contaminantes	Requisitos de reducción de NSF	Promedio influente	Concentración en el agua a tratar	Máximo efluente	% Minimo de reducción	% Promedio de reducción
Quistes vivos1	99,95% 160,000/L 50,000/L min. 54/L			1	99,97 99,99
Asbestos 99% 87 MFL 10			a 10#fibras/L†	0,17 MFL 99 99
Plomo: @ pH 6,5	0,010 mg/L	0,160 mg/L	0,15 mg/L ± 10%	0,001 mg/L	99,4	99,4
Plomo: @ pH 8,5	0,010 mg/L	0,140 mg/L	0,15 mg/L ± 10%	0,005 mg/L	98,6	98,6
Lindano	0,0002 mg/L	0,0019 mg/L	0,002 mg/L ± 10%	0,00002 mg/L	98,9	99
Toxafeno	0,003 mg/L	0,014 mg/L	0,015 mg/L ± 10%	0,001 mg/L	93	93
Atrazina	0,003 mg/L	0,0094 mg/L	0,009 mg/L ± 10%	0,0005 mg/L	94,5	94,7
2,4 - D	0,07 mg/L	0,220 mg/L	0,210 mg/L ± 10%	0,028 mg/L	87,5	96,1

Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Fluo = 0,5 gpm (1,9 Lpm). Presión = 60 lbs/pulg² (413,7 kPa). Temp. = 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de service = 200 galones (757 litres).

■ Es importante que los requerimientos de operación, mantenimiento y reemplazo del filto se lleven a cabo para que el producto se desempeñé tal como se ofrece en la publicidad. Puede occurrir días a la propidad si no se siguen todas las instrucciones.
Use el filtro de repuesto P4RFWB, pieza N° W10295370A. El precio sugerido de vente al por menor durante el ano 2014 es de 39,99 en EE.UU./49,99 en Canadá. LosPRECIOS estan susertos a cambio sin previo aviso.

Estilo 1 - Cuando la pantalla de estado del filtro de agua cambie de "GOOD" (Bueno) a "ORDER" (Pedir), pida un nuevo filtro. Cuando el indicator del filtró meûstre "REPLACE" (Reemplazar), se recomienda que reemplace el filtró.

Estilo 2 - Cuando el indicator del filtro cambie de verde a amarillo, pida un nuevo filtro. Cuando el indicator cambie de amarillo a rojo, se recomienda que reemplace el filtro.

Estilo 3 - Cuando el indicator del filtro muestre 10% , pida un nuevo filtro. Cuando el indicator muestre 0% , se recomienda que reemplace el filtro.

Estilo 4 - Presione FILTER (Filtro) para controlar el estado de su filtro de agua. Si la luz indicaora del filtro está amarilla, pida un nuevo filtro. Si la luz indicaora está roja, se recomienda que reemplace el filtró.

• Después de Cambiar el filtro de agua, enjuague el sistemas de agua. Vea "Despachadores de agua y Hierlo" o "Despachador de agua" en las Instrucciones para el usuario o el Manual del usuario.
  Estos contaminantes no se encontrartran necessitiesamente en su suministro de agua. Si bien se realizaron las pruebas bajo conditiones de laboratorioios estandares, el desempeño real pueda variar.

El producto es para uso con agua fria unicamente.
Elistema de agua deben instalarse conforme a las leyes y normas estatales y locales.
No use con agua que no sea microbiologicamente segura o que sea de calidad desconocida sin desinfectarla adecadamente antes o.afteres del systema. Puede usarse sistemas certificados para la reduccion de quistes en aguas desinfectadas que能把an contener quistes filtrables.
- Refiérase a la sección "Garantía" (en las Instrucciones para el usuario o el Manual del usuario) para Obtener el nombre, direccion y número Telefonico del fabricante.
- Refiérase a la sección "Garantía" (en las Instrucciones para el usuario o el Manual del usuario) para verificar la garantía limitada del fabricante.

Pautas de aplicacion / Paramedros para el suministro de agua

Suministro de agua	Municipal o de pozo
Presión del agua	30 - 120 lbs/pulg² (207 - 827 kPa)
Temperatura del agua	33° - 100°F (0,6° - 37,8°C)
Flujo nominal de servicios	0,5 gpm (1,9 Lpm) @ 60 lbs/pulg²

INSTRUCTIONS D'INSTALLATION ET MANUEL D'UTILISATION
