Tipo de producto	Refrigerador empotrable
Marca	JENN-AIR
Modelo	JPK42SNXWSS
Acabado	Acero inoxidable Euro-Style
Ancho	42" (106,7 cm)
Profundidad	24" (60,96 cm) sin paneles
Altura	84" (213,4 cm) (estándar empotrable)
Peso	Más de 600 lb (272 kg)
Alimentación eléctrica	115 V, 60 Hz, 15/20 A, circuito dedicado recomendado
Instalación	Empotrable con posibilidad de paneles personalizados
Máquina de hielo	Sí, con sistema de filtración de agua
Dispensador de agua	Sí
Seguridad	Sistema antivuelco, conexión a tierra obligatoria
Apertura de puertas	Ángulo mínimo de 90°
Alimentación de agua	Presión 30-120 lb/pulg² (207-827 kPa)
Mantenimiento	Limpieza regular, descongelación automática

Preguntas frecuentes - JPK42SNXWSS JENN-AIR

¿Cuál es la profundidad mínima de empotramiento?

La profundidad mínima de empotramiento es de 24" (60,9 cm) para una renovación y 25" (63,5 cm) para una instalación nueva. No es posible una instalación al ras con 24" de profundidad.

¿Cómo conectar la alimentación de agua?

Utilice una manguera flexible aprobada de mínimo 7 pies (2,13 m). Conéctela a la llave de paso y al refrigerador. Enjuague la tubería antes de la conexión y verifique si hay fugas.

¿Cómo ajustar la nivelación del refrigerador?

Utilice una llave de cubo de 5/16" para girar los pernos de ajuste de nivelación en sentido horario hasta que las patas toquen el suelo. El refrigerador debe estar nivelado y alineado con los gabinetes.

¿Cuál es la presión de agua requerida?

Se requiere una presión entre 30 y 120 lb/pulg² (207 y 827 kPa) para el dispensador de agua y la máquina de hielo. Para un sistema de ósmosis inversa, mantenga 40-60 lb/pulg².

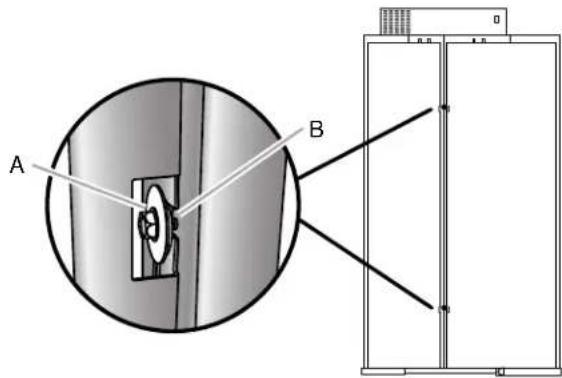

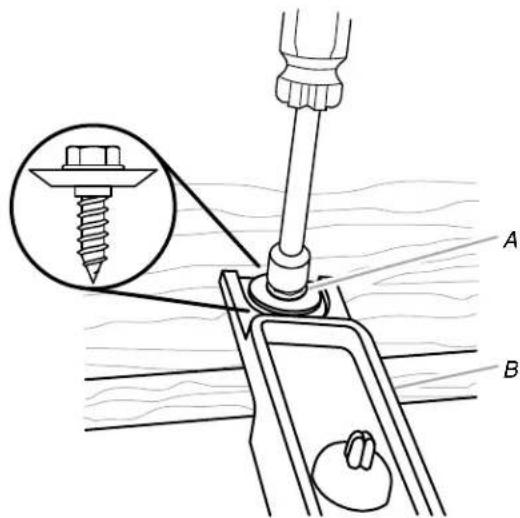

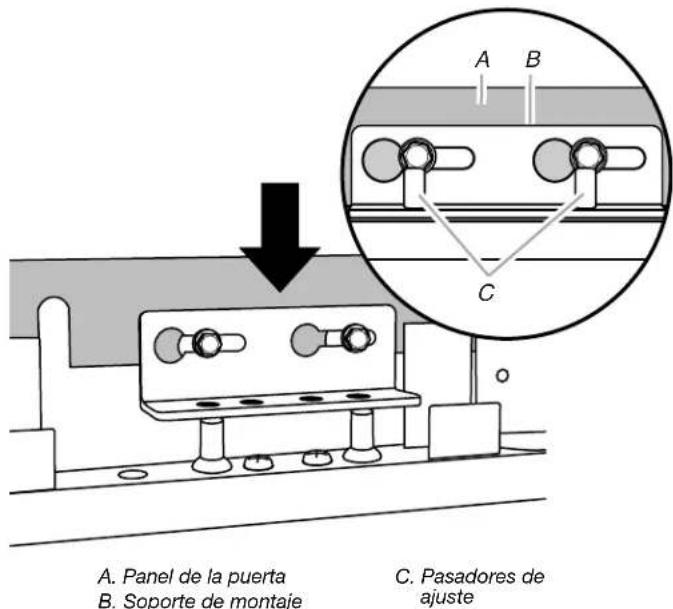

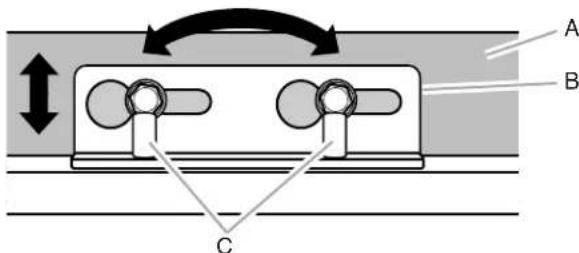

¿Cómo instalar los paneles de puerta personalizados?

Pre-perfore los agujeros con la plantilla proporcionada. Fije los soportes de montaje y alinee las arandelas con las muescas en J en la puerta. Ajuste el espacio con las varillas de ajuste.

¿Cuáles son los riesgos de seguridad relacionados con la instalación?

Riesgo de vuelco: el refrigerador es pesado en la parte superior. Use dos o más personas para moverlo e instale tablas antivuelco si es necesario. Respete la conexión a tierra.

¿Cómo limpiar el refrigerador?

Desconecte el aparato. Limpie el interior con un paño suave y un detergente suave. Limpie las superficies de acero inoxidable con un limpiador adecuado. Consulte la guía de uso para más detalles.

¿Cómo purgar el sistema de agua antes de usar?

Después de la instalación, abra la llave de paso y deje correr el agua del dispensador durante unos minutos hasta que esté clara y sin aire. Deseche los primeros cubos de hielo.

¿Puedo usar un adaptador o una extensión eléctrica?

No. Enchufe el refrigerador directamente en un tomacorriente de 3 clavijas con conexión a tierra. No use adaptador ni extensión, ya que puede causar descarga eléctrica o incendio.

¿Dónde encontrar piezas de repuesto y accesorios?

Las piezas y accesorios están disponibles en el distribuidor Jenn-Air o llamando al 1-800-JENNAIR (1-800-536-6247). En Canadá, marque al 1-800-807-6777.

MANUAL DE USUARIO JPK42SNXWSS JENN-AIR

DE DOS PUERTAS JENN-AIR

RéFRIGÉRATEUR ENCASTRÉ CÔTE À CÔTE JENN-AIR®

INSTALLATION GUIDE

GUIA DE INSTALLACION

Si tiene preguntas respecto a las caracteristicas, funciona,[1-800-JENNAIR (1-800-536-6247)] o visite nuestro situ lo internet: www.jennair.com.

En Canadá, Ilame al: 1-800-JENNAIR (1-800-536-6247), o visite unserer situio de internet: www.jennair.ca.

GUIDE D'INSTALLATION

SEGURIDAD DEL REFRIGERADOR 24

MODELOS. 25

Accosorios 25

REQUISITOS DE INSTALLACION 26

Herramrientas y piezas 26

Requisitos deubicacion 27

Requisitos electricos. 28

Requisitos del suministro de agua 29

Medidas del producto 29

Arco de vuelco. 30

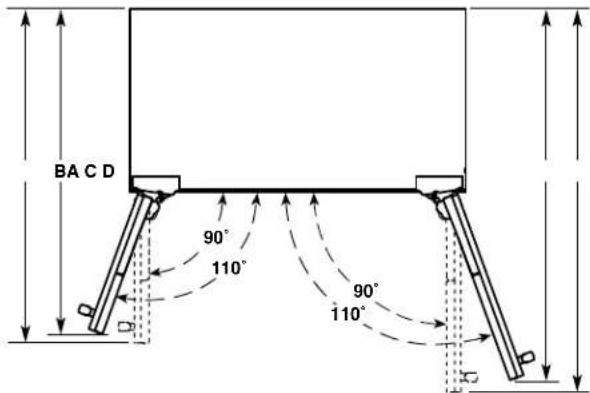

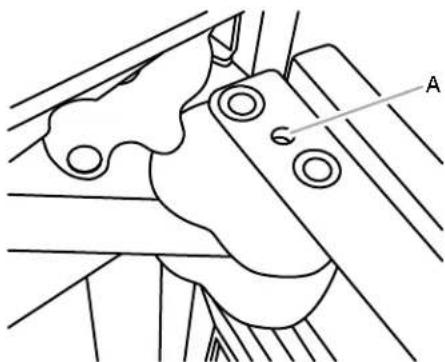

Medidas de oscilacion de las puertas. 30

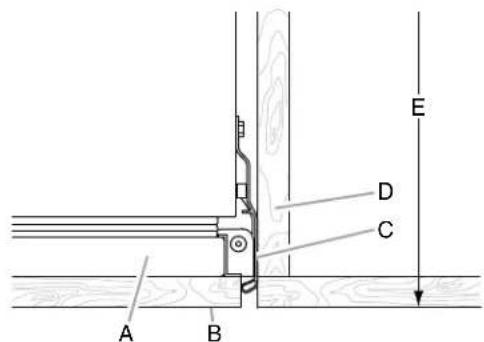

Opciones para la instalacion del armario y los paneles. 31

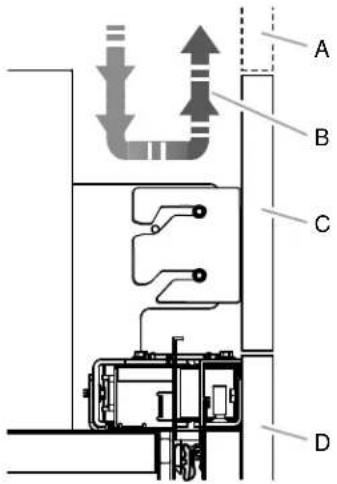

Requisitos para la instalacion de

la rejilla completeness incorporada 32

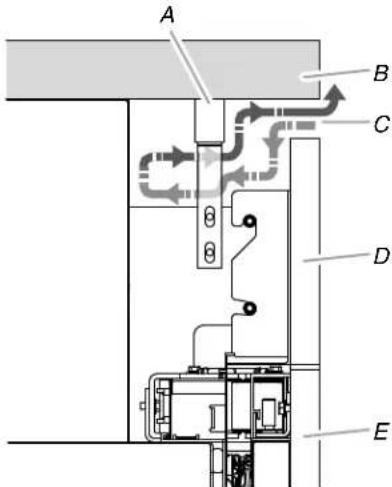

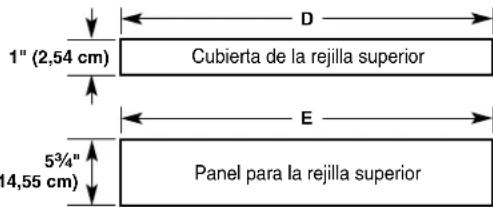

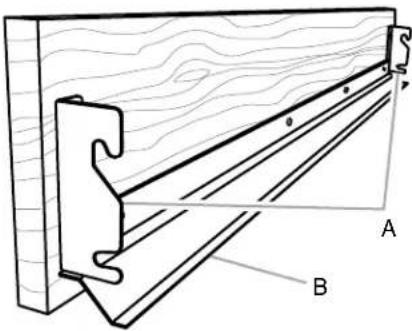

Requisitos para la instalacion de la rejilla incorpora de estandar....33

Requisitos de instalacion del jeu de paneles. 34

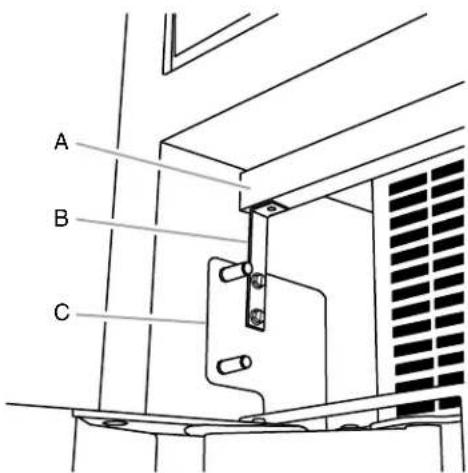

Paneles de madera recubiertos a la medida. 34

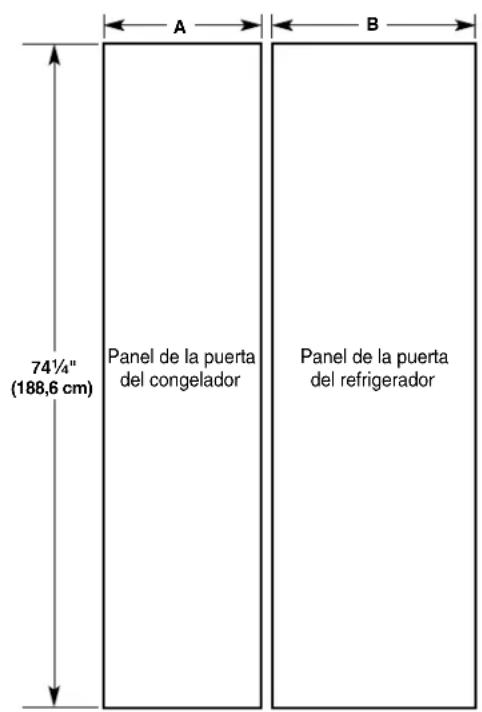

Dimensiones del panel de madera recubierto 35

INSTRUCCIONES DE INSTALLACION 35

Cómo introducir el Refrigerador

en la casa. 36

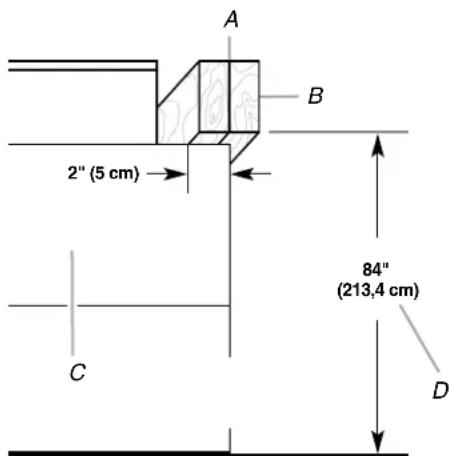

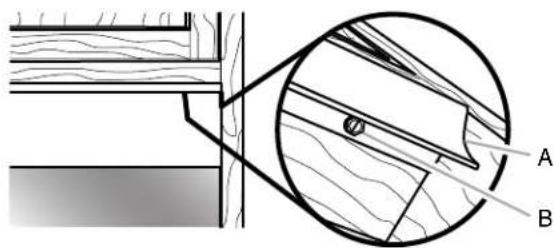

Cómo instalar los tableros antivuelco 36

Conexión del suministro de agua 37

Cómo enchufar el refrigerador 38

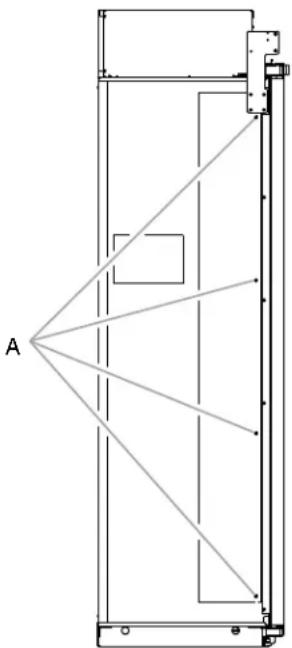

Instalacion de las molduras laterales 39

Cómo mover el Refrigerador a suubicacion final 39

Nivelacion y alineamento del refrigerador 40

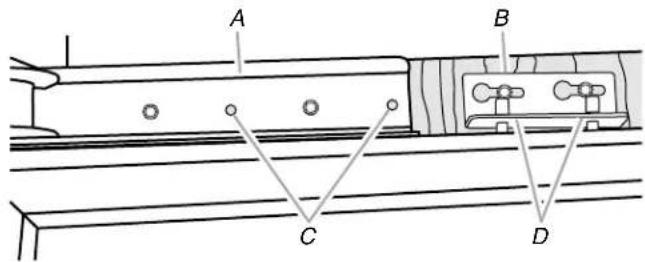

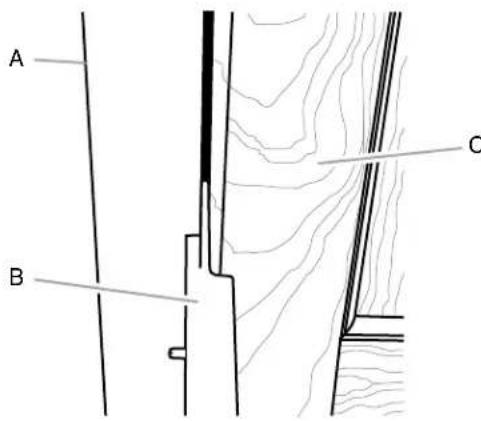

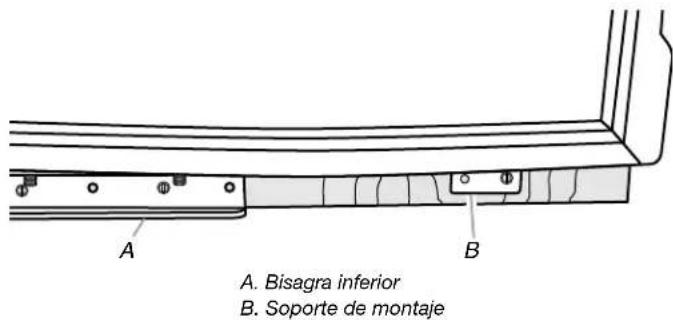

Instalacion del refrigerador y los paneles. 40

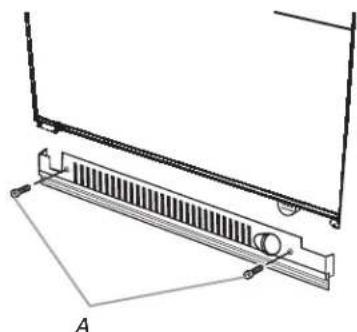

Instalacion de la rejilla de la base. 45

Cómo terminar la instalación. 45

TABLE DES MATIÈRES

SECURITE DU REFRIGERATEUR 46

MODELES 47

Accessoires 47

EXIGENCES D'INSTALLATION 48

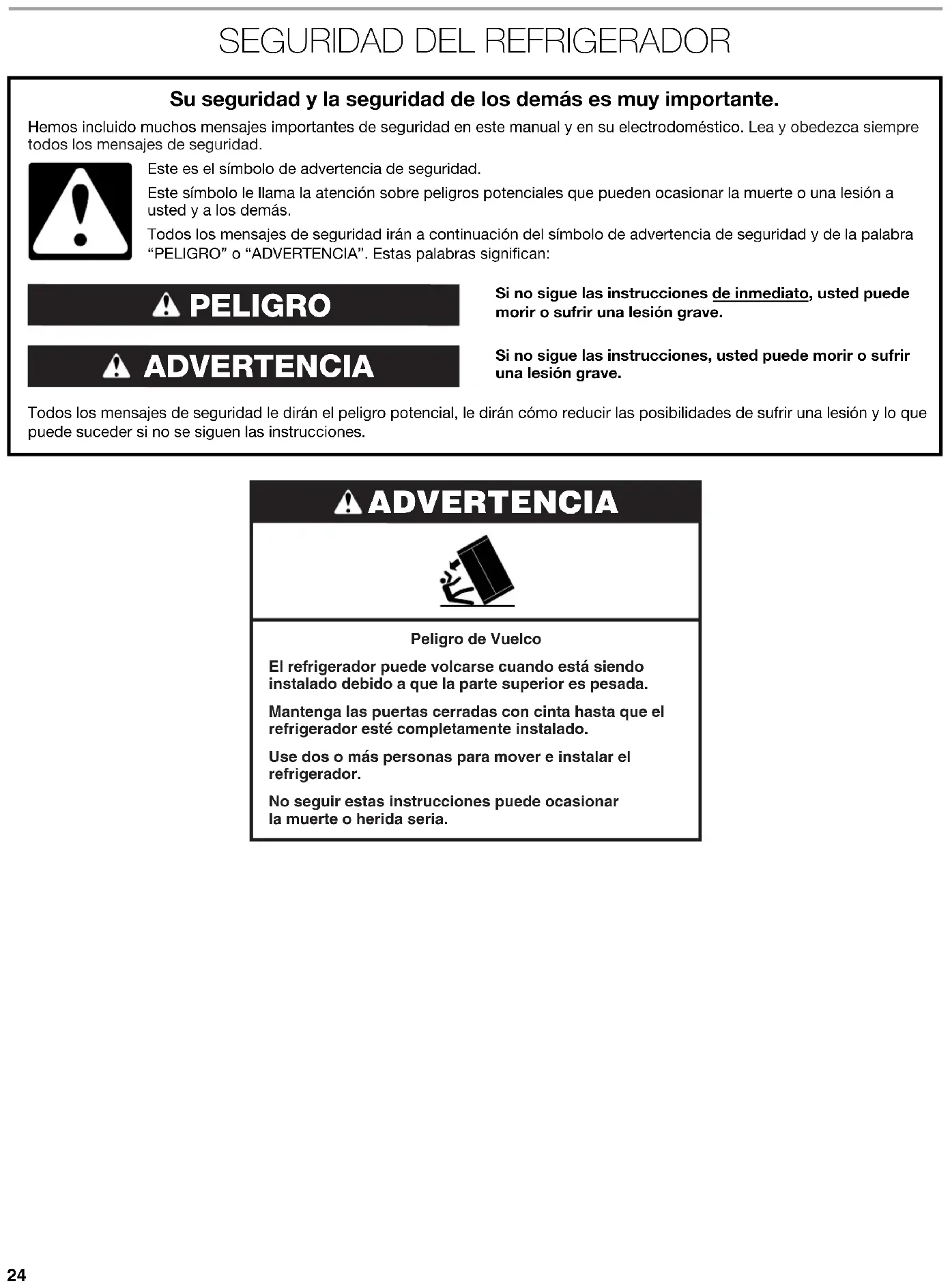

SEGURIDAD DEL REFRIGERADOR

Su seguidad y la seguidad de los demas es muy importante.

Hemos incluido manyos messages importantes de segurid eneste manual y en su electrodomestico. Leay obedzca siempore todos los mensajes de segurid.

Este es el symbolo de advertencia de seguidad.

Este sibolo le llama la atencion sobre peligos poteciales queuten occasionar la muerte o una lesion austed y a los demas.

Todoos mensajes de seguidar iran a continuacion del symbolo de advertencia de seguidad y de la palabra "PELIGRO" o "ADVERTENCIA".Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no vigue las instrucciones de inmediato, usted能把 morir o sufrir una lesión grave.

Si no vigue las instrucciones, usted能把 morir o sufrir una lesión grave.

Todo los mensajes de seguridad le diran el peligro potencial, le diran como reduir las posibilidades de sufir una lesión y lo que pueda suceder si no se siguen las instrucciones.

ADVERTENCIA

Peligro de Vuelco

El Refrigerador可以选择 volcarse cuando está sando instaladoupona que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el Refrigerador está Completely instalado.

Use dos o más personas para mover e instalar el Refrigerador.

No seguir estas instrucciones pueda occasionar la muerte o herida Serbia.

MODELOS

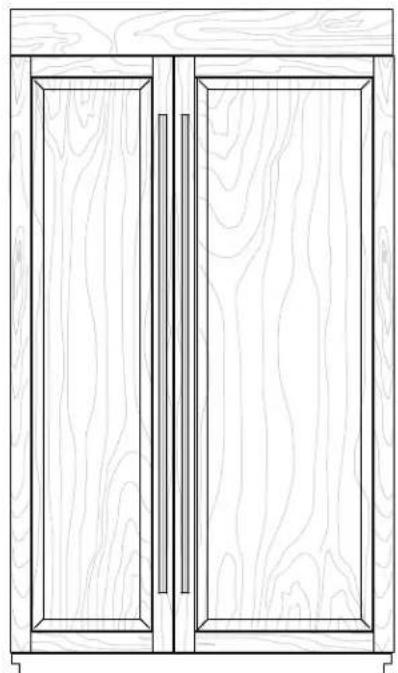

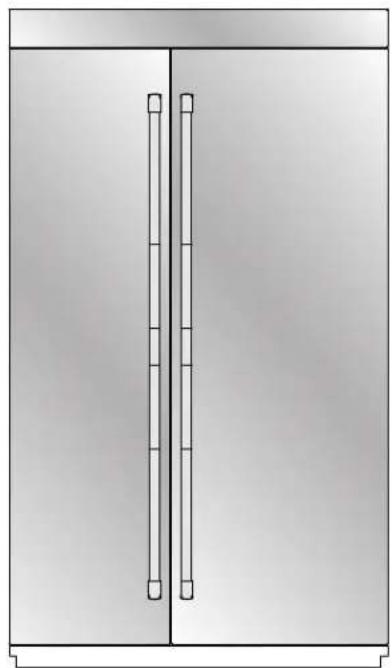

Diseño del panel a la medida

Presenta paneles y piezas hechos a la medida provistos por el fabricante de armarios, para dar una apariencia perfecta, disnada para armonizar con los armarios de cucina existentes.

Numeros de modelos base: JS42NXFXDW, JS48NXFXDW

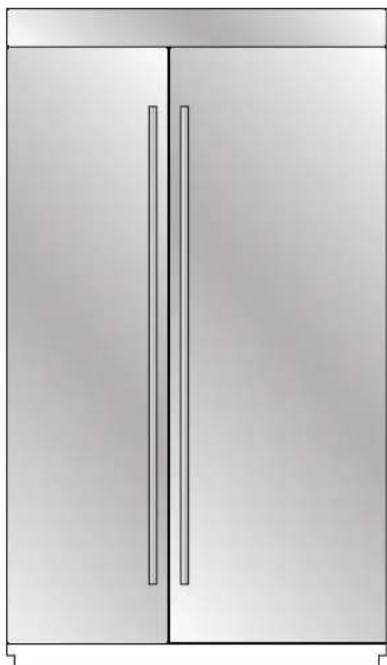

Diseño de acero inoxidable Pro-Style

Equipado con puertas con cobertura de acero inoxidable y manijas con grabado en forma de diamante Pro-Style.

Numeros de modelos base: JS42NXFXDW, JS48NXFXDW

Numeros de modelos del jeu: JPK42SNXWPS, JPK48SNXWPS

Accesorios

Todas las piezas de fabrica está disponible a工程技术 de su distribuidor de Jenn-Air o Ilamando a Jenn-Air al 1-800-JENNAIR (1-800-536-6247). En Canadá, Ilame al 1-800-807-6777.

Juegos de manijas para puertas

Para paneles de madera recubiertos a la medida solamente, seSEOpeen pedir juegos de manijas.

Siga las instrucciones del juego para la instalacion.

IMPORTANTE: Estos juegos de manijas no estan disenados para usarse con juegos de paneles de acero inoxidable de las puertas.

Diseño Pro-Style de acero inoxidable—W10250643

Diseño Euro-Style de acero inoxidable—W10250640

Diseño Euro-Style-W10250637

Juego de paneles para la puerta estilo armario

Siga las instrucciones del juego para la instalación.

Modelo de 42"—W10292393

Modelo de 48"—W10292394

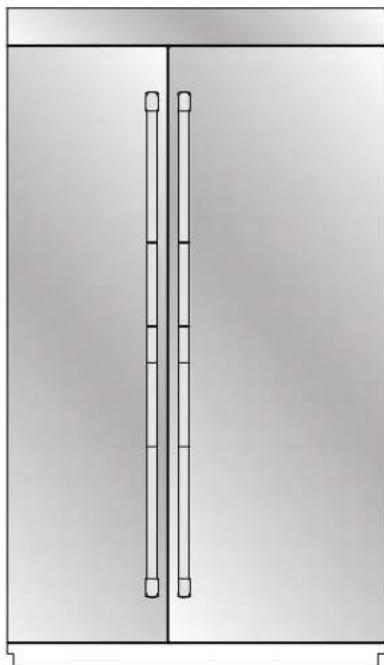

Diseño Euro-Style de acero inoxidable

Equipado con puertas con cobertura de acero inoxidable y manijas Euro-Style, diseñadas para complementar los electrodomesticos de cucina Jenn-Air Euro kitchen suite o para realizar la-decoration deequalquier cucina.

Numeros de modelos base: JS42NXFXDW, JS48NXFXDW

Numeros de modelos del juego: JPK42SNXWSS, JPK48SNXWSS

REQUISITOS DE INSTALLACION

Herramientos y piezas

IMPORTANT:

Instalador: Deje las Instrucciones de instalacion con el propietario.
Propietario: Conserve las Instrucciones de instalacion para referencia futura. Guarde estas Instrucciones de instalacion para tenerlas a disposicion del inspector de electricidad local.

Herramentas necessities:

Reúna las herramrientas y piezas你需要as antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualesera de las herramrientas enlistadas ahora.

Taladro inalámbrico
Brocas
- Llaves ajustables (2)
- Destornillador Phillips
Nivel(PC)
Llave hexagonal en L de 3 / 32 (sólo para los juegos de paneles)
Aprietatueras de 1 / 32

Llaves de Boca de 3% y 112
Llave hexagonal en L de 5%36 y 3/16
Llaves de cubo de 1 / 4 y 5 / 6
Cinta para medir
Cuchillo para uso general
Cinta adhesiva (para pintores)
Plataforma rodante para electrodomesticos

Piezas necessities:

Tornillos para madera #8 x 3" (7,6 cm) (pudieran necesitarse tornillos más largos) (6)
Tableros de madera de 2^ × 4^ × 32^ (5cm× 10cm× 81cm) (2)
- Paneles de madera recubiertos a la medida - Consulte con un fabricante de armarios o carpintero calificado para hacer los paneles de madera a la medida. Vea "Paneles de madera recubiertos a la medida" para Obtener más información.

0

Juegos de paneles - Vea "Modelos de 36" o de 42" de dos puertas" para Obtener informacion acerca del juego de paneles.

Tubería de suministro de agua flexible aprobada por loscottigos,una ferula,una unión y un accesorio de compresión de 1 / 4" (6,35 mm).

Piezas provistas:

Tornillo de cabeza ranurada hexagonal W10141645 (21)	Tornillo puntiagudo deolvable hexagonal W10141189 (8)
Tornillo deolvable hexagonal romo	Arandela de tope (usar solamente con un tobillo puntiagudo deolvable hexagonal) W10471946 (4)
W10142233 (4)

Tornillo Phillips de cabeza plana 8281251 (28)	Tornillo de;cabeza redonda 1163283 (24)
Pasador de ajuste de la puerta(pre-installado) W10234194 (2)	Pasador del tope de la puerta W10234202 (2)
Soporte del panel del cajón W10203457 (2)	Soporte estándar incorporealde rejilla W10182743-Izquierdo (1) W10182741-Derecho (1)
Soporte de rejillacompletamente incorporado W10260890-Izquierdo (1) W10260891-Derecho (1)	Soporte en “L” del tableroderelleno W10234199 (2)
Soporte superior del panel W10192849 (2)	Moldura inferior de la rejillasuperior W10250961-36" Congeladoren la parte inferior (1) W10250962-42" Congeladoren la parte inferior, Dospuertas (1) W10250963-48" Dospuertas (1)
Cubierta de bisagra- compartimiento del refrigerador	Cubierta de bisagra- compartimiento del congelador
W10199873-42" Dos puertas W10199875-48" Dos puertas W10202875-36" Congelador en la parte inferior (Derecho) W10202510-42" Dos puertas, congelador en la parte inferior (Derecho)	W10199886-42" Dos puertas W10199888-48" Dos puertas W10202877-36" Congelador en la parte inferior (Izquierdo) W10202511-42" Dos puertas, congelador en la parte inferior (Izquierdo)
Plantillas de los paneles	Cubierta de la puerta del lado de la manija
W10222281-Dos puertas W10222279-Congelador en la parte inferior W10222283-Rejilla	W10167367-Dos puertas W10188556-Congelador en la parte inferior (Izquierdo) W10202604-Congelador en la parte inferior (Derecho) W10202478-Dos puertas, congelador en la parte inferior (Derecho) W10202480-Dos puertas, congelador en la parte inferior (Izquierdo)
Bloque de instalación	Rejilla-Parte inferior/Falda- Rejilla
W10234156	W10189198/W10188549-42" Congelador en la parte inferior W10189196/W10199547-36" Congelador en la parte inferior W10182718/W10188551-48" Dos puertas W10182717/W10188549-42" Dos puertas

Requisitos deubicación

ADVERTENCIA

Peligro de Explosion

Mantenga los materiales y vapeores inflamables, tales como gasolina, alejados del refrigerador.

No seguir esta instruccion可以使 occasionar la muerte, explosion, o incendio.

IMPORTANTE:

Observe todos loscottos y reglamentos aplicables.
No se recomienda instalar el refrigerador cerca de unorno, radiador u other fuente de calor.
No instale en un lugar donde la temperatura peut ser menor de 55^ (13°C).
El piso debe soportar el peso del refrigerador: mas de 600 lb (272 kg),paneles de puerta y contenido del refrigerador. El piso que está bajo del refrigerador deben estar al mismo nivel que la habitacion. El frente de los armarios deben estar nivelado.
La alterations del techo deben permitir que haya un arco de vuelco lateral. Vea "Arco de vuelco".
Laubicaciondebespermitirquelapuerta seabra totalmente. Vea“Medidas de oscilacion de las puertas".
Laubicaciondebepermittirque sequitela rejilla superior.Vea "Medidas de la abertura".

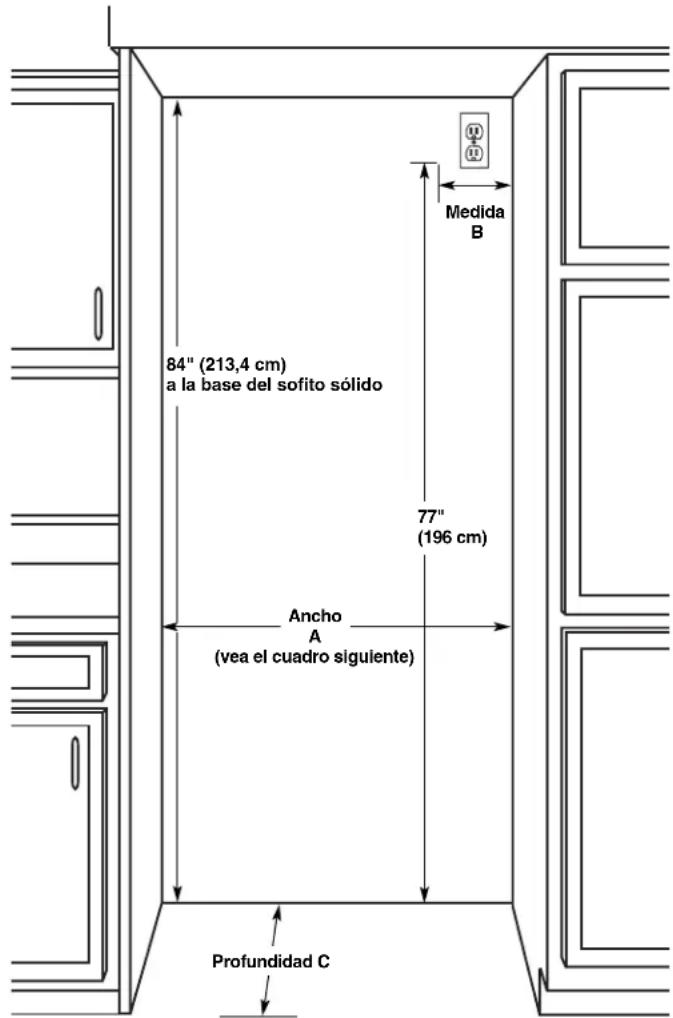

Medidas de la abertura

IMPORTANT:

El ancho de la abertura de lado a lado (Ancho A) deben ser elpecified para su modelo, a por lo menos 2^ (5,08 cm) del frete del gabinete.

NOTA: Si la abertura no cumple con este requisito,deferá hacer modificaciones.

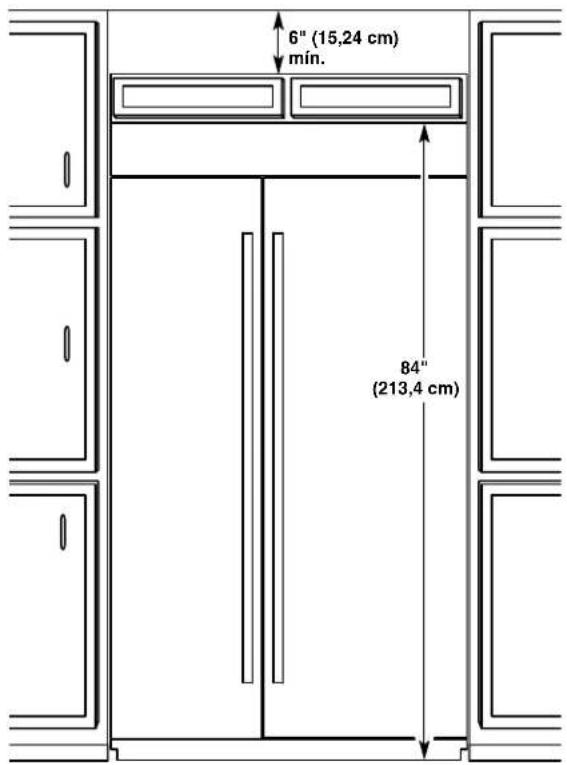

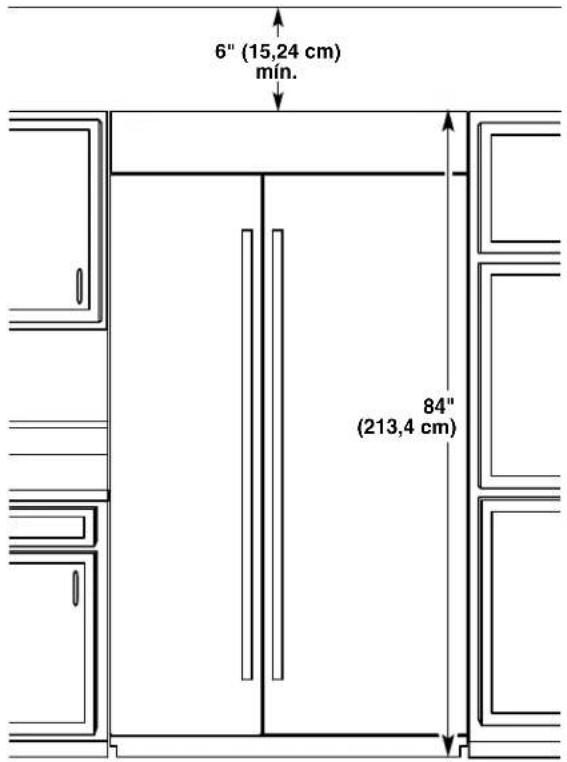

Debera instalarse un sofito solido o armario de pared 84" (213,4 cm) por encima del piso. Si el sofito solido está a una alta de mas de 84" (213,4 cm) o no hay ninguno disponible, el refrigerador deberá tener un soporte.

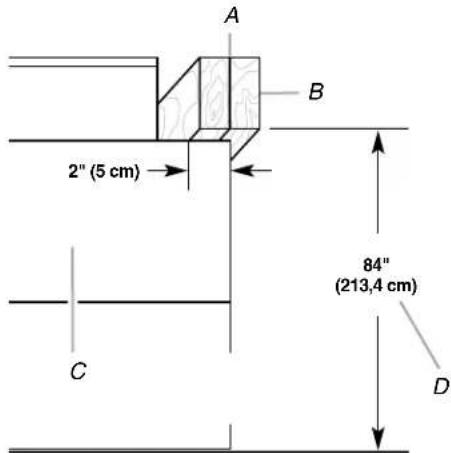

Si se necesitan tableros anti-vuelco,deferan estar susjetos a los pies tresdechos de la pared posterior,de modo que haya una distancia de 84" (213,4 cm) desde la base del tablero antivuelco hasta el piso.Vea "como instalar los tableros antivuelco" para Obtener mas informacion.

Para una instalación completamente incorpora, se necsiterá un espacio abierto minimum de 6" (15,24 cm) por encima del refrigerador. Vea "Instalacion completamente incorpORA". Se necsiteran tableros anti-vuelco. Vea "Cómo instalar los tableros anti-vuelco" para Obtener mas informacion.
- Un contacto electrico de tres terminales con connexion a tierra debe estar ubicado bajo de una media españica de pulgadas desde los armarios del lado derecho o del panel del extremo.Consulta la tabla que sigue a la ilustracion para ver la media en pulgadas necessitiesa para su modelo. Para Obtener mas informacion,vea "Requisitos electricos".

El cierre del agua deben estar localizzato en el armario base, a在哪quer lado del refrigerador o en algooanother lugar de fácil acceso. Si la valvula de cierre del agua no está en los armarios, la tuberia para la linea del agua peut de llggar a工程技术 del piso. Vea "Requisitos del suministro de agua" para Obtener mas informacion.

Model o	Ancho A (como se muestra anteriormente)	Medida B (como se muestra anteriormente)
42	42" (106,7 cm)	10" (25,4 cm)
48	48" (121,9 cm)	16" (40,6 cm)

Tipo de instalación	Profundidad C (como se muestra anteriorsmente)
Alineamiento estándar (instalación ahora)	25" (63,5 cm) como minimumo
Instalaciones para adiciones posteriores	24" (60,9 cm) como minimumo

Requisitos electricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de connexion a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptor.

No use un cable electrico de extension.

No seguir estas instrucciones pueda occasionar la muerte, incendio oCHOque electrico.

Antes de mover el Refrigerador a su posicion definitiva, es importante asegurar que Ud. tiene la connexion electrica adequada.

Método de conexión a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios, 60Hz CA solamente y con fusibles de 15 o 20 amp, conectada a tierra. Se recomienda que se use un circuito分开 solo para su refrigerador. Use un tomacorriereque no se pueda apagar con un interruptor. No use un cable electrico de extension.

IMPORTANTE: Si este producto está conectado a un tomacorriente protegado por un interruptor del circuito de falla electrica de puesta a tierra (GFCI - Ground Fault Circuit Interrueter), puede occurir un disparo brusco del suministro de corrente, lo que resultará en una perdida de enfiambre. Esto pueda afectar la calidad y el sabor de los alimentos. Si ha occurredo un disparo brusco, y el alimento aparenta estar en malas conditiones, deshagase del本身就是.

NOTA: Antes de realizar cualquier tipo de instalación, limpieza o quitar unazo,quite la rejilla superior y ponga el interruptor principal de energia en la posicfon OFF (Apagado) o desconecte el suministro de energia electrica en la caja de cortacircuitos.

Cuando haya terminado, ENCIENDA el interruptor principal de energia o reconnectece el suministro de energia en la caja de cortacircuitos. Luego vuelva aJKLM el control en el ajuste deseado.

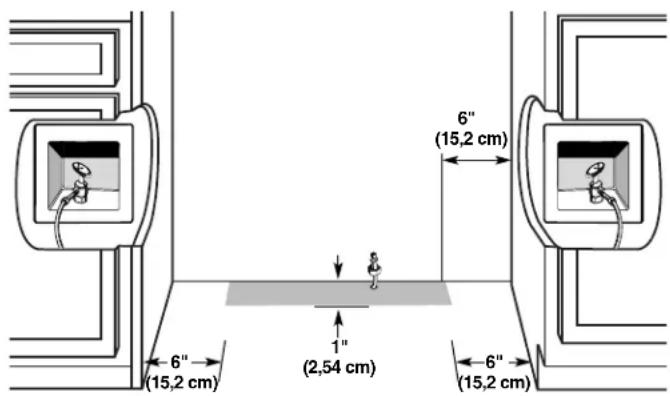

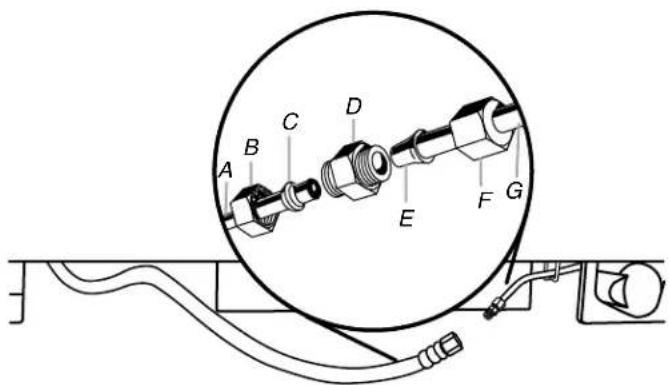

Requisitos del suministro de agua

IMPORTANT :

• Todas las instalaciones deben hacerse de acuerdo a losrequireimientos locales de plomería.
  No trabra espacio suficiente para lograr una instalacion alineada si la valvula de cierre de agua está ubicada en la pared que está detrás del refrigerador.

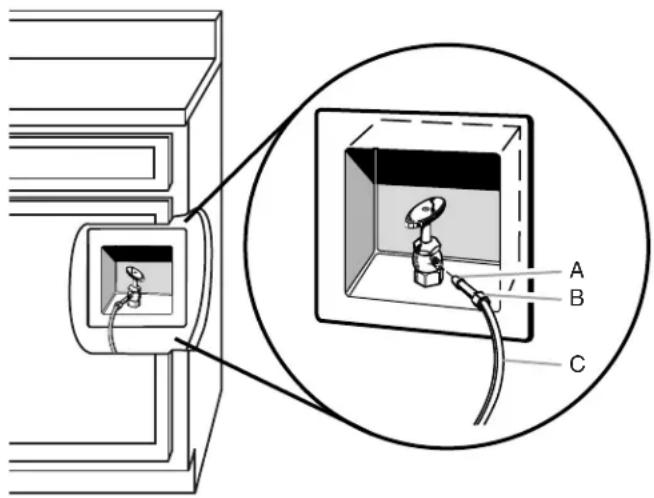

  El cierre del agua deben estar localizzato en el armario inferior, a cualquier lugar del refrigerador o en uno或其他 lugar de fácil acceso. La linea de suministro de agua deben estar bajo el不曾os del piso, en el area sombREADa de gris, como se muestra.

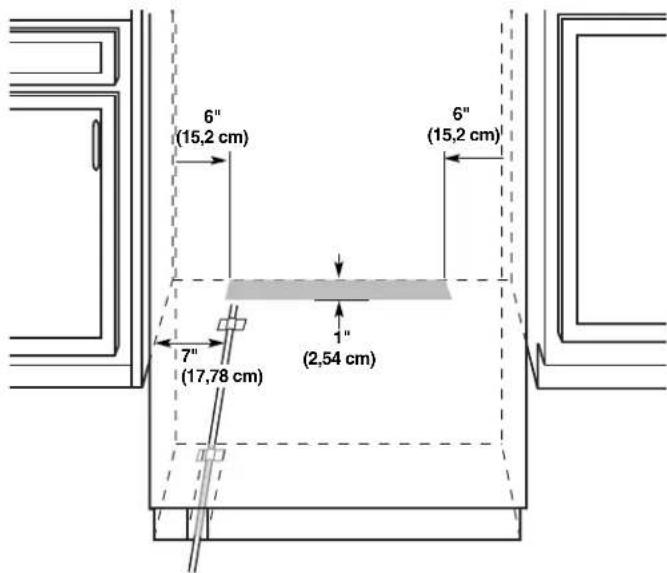

Se debe taladrar un orificio de 12 (12,7 mm) para la plomería en el piso, a 6" (15,2 cm) como minimum del armario lateral izquierdo o derecho, y a no más de 1" (2,54 cm) desde la pared posterior. Vea "Conexión del suministro de agua".
La linea de suministro de agua está ubicada en el frente del refrigerador.
Si necesita tuberia adiconal, use tuberias de cobre y revise si hay fugas. Instale la tuberia de cobre solo en areas donde la temperatura vaya a permanecer por encima del punto de congelacion.
No use una valvula perforadora o una valvula de montura de 3 / 16 (4,76 mm) que reduce el flujo de agua y se obtruye con mas fácilidad.

NOTA: El distribuidor de su Refrigerador tiene disponible un jugo con una valvula de ciere tipo montura de 14 (6,35 mm), una unión y tuberia de cobre. Antes de comprar, asegúrese que la valvula tipo montura cumpla con loscottigos de plomería de su localidad.

Presión del agua

Se necesita un suministro de agua fria con presión de agua entre 30 y 120 lbs/pulg² (207 y 827 kPa) para hacer funciona el despatchador de agua y la fabricula de hielo. Si usted tiene preguntas acerca de la presión de agua, llama a un plomero competente autorizzato.

Suministro de agua de osmosis inversa

IMPORTANTE: La presión del suministro de agua que sale de un sistema de osmosis inversa y va a la valvula de entrada de agua del refrigerador necessitará ser entre 30 y 120 lbs/pulg² (207 y 827 kPa).

Si se conecta unaSYSTEMA DE FILTRACIOn de agua de osmosis inversa al suministro de agua fria, la presion de agua al systema de osmosis inversa necessitiesar ser de un minimo de 40 a 60 Ibs/pulg2 (276 a 414 kPa).

Si la presión del agua al sistema de osmosis inversa es menor de 40 a 60 lbs/pulg² (276 a 414 kPa):

Fijese si el filtro de sedimentos en el sistema de osmosis inversa está bloqueado y reemplácelo si fuera Neededario.
- Deje que se vuela ahlenar el tanque de almacenaje del sistema de osmosis inversa cuando del uso intenso.
Si su Refrigeradoriene un filtro de agua, seouldra reducir la presion aun mas si se usa en conjunction con un sistemas de osmosis inversa. Quite el cartucho del filtro de agua.

Si tiene preguntas acerca de la presión del agua, llama a un plomero competente autorizzato.

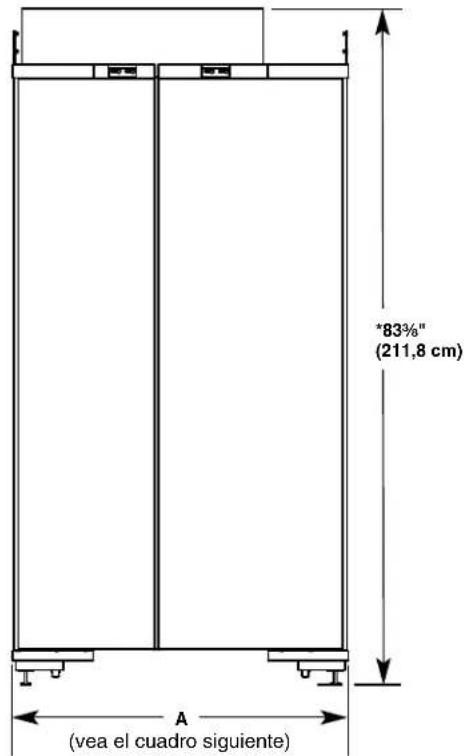

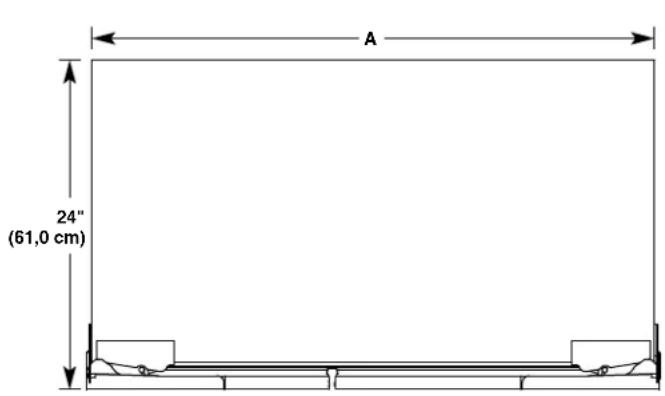

Medidas del producto

IMPORTANT:

La profundidad desde la cara frontal de las puertas hasta la parte posterior de la carcasa del refrigerador es de 24" (60,96 cm) sin paneles.
El cable de suministro de energia es de 84" (213 cm) de长大o.
La connexion del suministro de agua está hecha en la parte frontal inferior del refrigerador.

Vista superior

Modelo A

42 41314 (106 cm)
48 47% (121,3 cm)

Vista frontal

Las medidas del ancho fueron tomas de una bisagra a la othera.
Si las patas niveladoras está totalmente extendidas 1 14 (3,2 cm) por debajo de los rodillos,/agregue 1 14 (3,2 cm) a las medidas de la alta.

Modelo

Ancho A (del borde de una bisagra al borde de la othera)

42 4134 (106 cm)

48 47% (121,3 cm)

Arco de vuelco

Asegúrese que dispone de suficiente alta al techo para poder el refrigerador en posición vertical cuando lo mueva a su ubicación final.

Si se utilizes una plataforma rodante, se debe-agregar la alta de sus ruedas al arco de vuelco.

Arco de vuelco lateral

El arco de vuelco lateral varia dependiendo del ancho del modelo. Use el cuadroCEE para determinar el arco de vuelco lateral.

NOTA: Se vuelca solo de costado.

Modelo Arco de vuelco A

42 91% (232,1 cm)
48 94% (239,7 cm)

Medidas de oscilación de las puertas

Laubicaciondebepermitirquelaspuertasseabranaunminimo de 90^ .Deje un espacio minimo de 4% (11,4cm)entre el lado del refrigerador yuna pared de la esquina.

NOTA: Es possible que necesse mas espacio si va a utiliserpaneles recubiertos, manijas a la medida o manijas extendidas.

Modelo ABCD

42 403¼"	(103,5 cm)	39¾" (101,0 cm)	45¾" (115,3 cm)	46¾" (118,8 cm)
48 431¼"	(109,9 cm)	42" (106,7 cm)	48¾" (123,5 cm)	50¼" (127,6 cm)

Opciones para la instalacion del armario y los paneles

NOTA: Las imagenes que se muestran a continuación muestran las OPCIONES para la configuración de la instalación según la profundidad española de los armarios. No se muestran todas las configuraciones posibles.

Profundidad del armario-25" (63,5 cm)

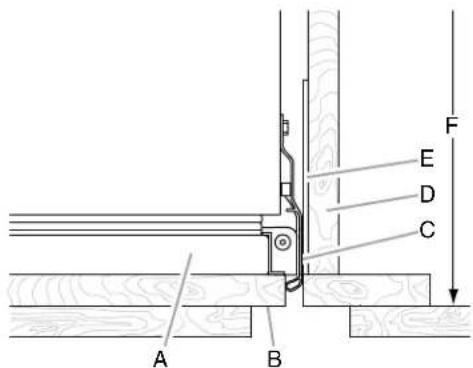

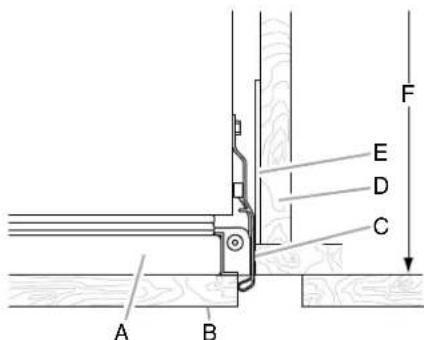

Armarios con Marcos Vista superior

A. Puerta del refrigerador
B. Panel de la puerta
C. Mouldura lateral

D. Armario advacente
E. Relleno de nivelación
F. 25^ (63,5 cm)

Recuadro Vista superior

A. Puerta del refrigerador
B. Panel de la puerta
C. Moldura lateral

D. Armario advacente
E. Relleno de nivelación
F. 25" (63,5 cm)

Armarios sin marco Vista superior

A. Puerta del refrigerador
B. Panel de la puerta
C. Mouldura lateral

D. Armario adyacente
E. 25^ (63,5cm)

Profundidad del armario-24" (60,9 cm)

NOTA: No es possible hacer una instalacion alineada con una abertura de una profundidad de 24^ (60,9 cm).

Armarios con Marcos

Vista superior

A. Puerta del refrigerador
B. Panel de la puerta
C. Mouldura lateral

D. Armario adyacente
E. Relleno de nivelación
F. 24" (60,9 cm)

Armarios sin marco Vista superior

A. Puerta del refrigerador
B. Panel de la puerta
C. Mouldura lateral

Requisitos para la instalacion de la rejilla Completely incorpora

El Refrigerador pueda instalarse Completely incorporeal si los armarios adyacentes cumplen con los requisitos de ventilacion y flujo de aire,criticos para el funcionaimiento del本身就是. Una instalacion Completely incorpORA no tendrue un espacio visible, ya que la rejilla se extiende hacer ariba, hacia el sofito o el armario superior.

IMPORTANT:

• Una instalación de la rejilla Completely incorpora requiere de un spacing abierto minimum de 6" (15,24 cm) por encima del refrigerador. Este spacing no deben estar obstruido de网通unaforma, incluyendo la obstruccion por los sofitos.
  Tanto las instalaciones estandar como las instalaciones incorpuras por complete你能en lograrse con una abertura de una profundidad de 24^ (60,9 cm) or 25" (63,5 cm).
  Se usa una rejilla de alta completa para lograr una instalacion Completely incorpora. Use el soporte incorporado (provisto con el refrigerador) para fazer la rejilla de alta completa.

NOTA: No se necessitará una cubierta para la rejilla superior con la rejilla de alta completa.

Soporte incorporado de la rejilla

Instalacion de la rejilla Completely incorpora Vista lateral

A. Frente falso (optional) B. Fluo de aire
C. Rejilla de alta completa D. Panel de la puerta

Oportunidades para la instalacion de la rejilla Completely incorpora de la instalacion.

Opinion 1—Abierto hacía el techo

Opacion 2-Frente falso (solamente la cara del armario)

Requisitos para la instalacion de la rejilla incorpora da estandar

IMPORTANT:

La instalacion de la rejilla incorpora esta podec lograrse con una abertura de una profundidad de 24" (60,9 cm) o 25" (63,5 cm).
Use el soporte de la rejilla estandar (provisto con el refrigerador) para sujetar la rejilla estandar.
La alta del panel de la rejilla, que se muestra en la ilustracion de la "Instalacion de la rejilla incorpora de estandar-Vista lateral", permite un espacio de aire que es Critico para el funciona del refrigerador.

Soporte estandar de rejilla

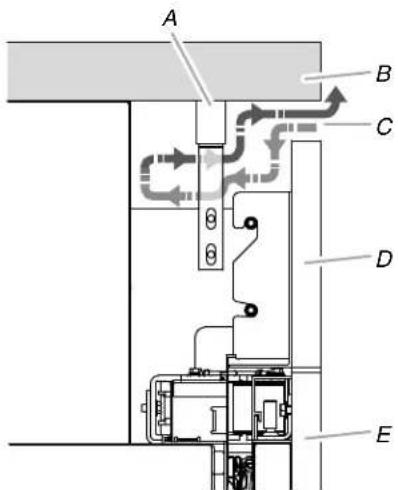

Instalación de la rejilla incorpora estándar—Vista lateral

A. Cubierta de la rejilla superior

D. Panel de la refilla

B. Sofito

E. Panel de la puerta

C. flujo de aire

Instalacion de la rejilla incorpora destandar-Vista completa del producto

C. flujo de aire

Requisitos de instalación del遊戲 de paneles

Consulte la sección "Modelos" para ver las.optiones disponibles del jeu de paneles para su modelos.

IMPORTANT:

La instalación de un juego de paneles pueda lograrse con una abertura de una profundidad de 24" (60,9 cm) o 25" (63,5 cm).
- Se usa una rejilla estandar para lograr la instalacion del juego de paneles. Use el soporte de la rejilla estandar (provisto con el refrigerador) para sujetar la rejilla estandar.
Laaltitude del panel de la rejilla,que se muestra en la ilustracion de la "Instalacion del juego de paneles-Vista lateral",permite un espio de aire que es Critico para el funcionaamento del refrigerador.

Soporte estandar de rejilla

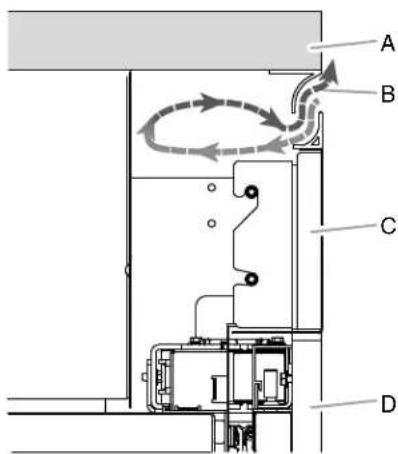

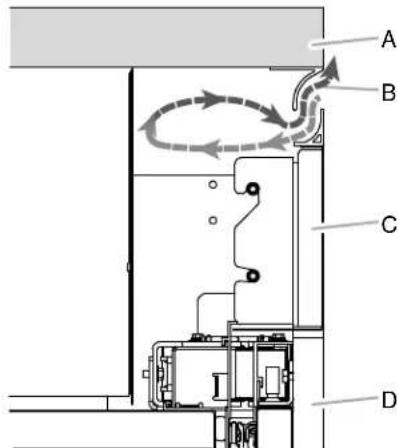

Instalación del juego de paneles—Vista lateral

A. Sofito B. Fluo de aire
C. Panel de la rejilla
D. Panel de la puerta

Instalacion del juego de paneles—Vista completa del producto

Paneles de madera recubiertos a la medida

Los paneles de madera recubiertos a la medida le permiten armonizar el exterior de su Refrigerador con la decoracion de la casa y usar las manijas a la medida para mayor flexibilitidad en el Diseño.

En algunos casos, su fabricante de armarios puede elegir trabajo con un panel trazado para lasdietres medidas. Siga estas medidas de panel e instrucciones de instalacion para asegurarde que los paneles de madera recubiertos a la medida encajaran adecadamente.

IMPORTANT:

El peso del panel recubierto de la puerta del refrigerador no podra exceder las 66 lb (29,9 kg) para los modelos de 48" o 65 lb (29,5 kg) para los modelos de 42".
El peso del panel de madera recubierto de la puerta del congelador noURTDA exceder las 50 lb (23 kg) para los modelos de 48^ o 49 lb (22,2 kg) para los modelos de 42^
El peso del panel recubierto de la rejilla superior no podra exceeder las 8 lb (3,6 kg) para los modelos de 48'' o 7 lb (3,2kg) para los modelos de 42''
El espesor requisite para todos los paneles es de 3 / 4 (1,91 cm).
-Esta instalacion no requires paneles de relleno ni de soporte.

Dimensiones del panel de madera recubierto

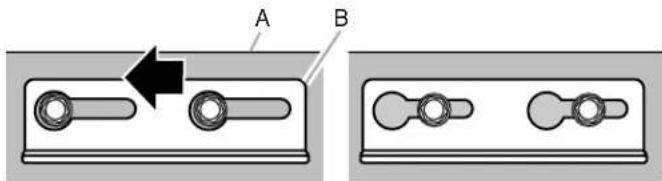

Paneles de la puerta

CUIDADO

Peligro de pellizcos

Si se instalan los paneles de la puerta con un espacio menor de 12 (0,95 cm) entre el panel de la puerta y el armario adyacente, aumento el riesgo de pellizcos poteciales.

Modelo 42 48

Mocheta	3/8"	1/8"	3/8"	1/8"
A 17%16"	(44,61 cm)	1713/16"	201/16"	205/16"
		(45,24 cm)	(50,96 cm)	(51,59 cm)
B 23%16"	(59,85 cm)	2313/16"	271/16"	275/16"
		(60,48 cm)	(68,74 cm)	(69,37 cm)

Panel de la rejilla

Instalacion de la rejilla Completely incorpora-Rejilla de alta completa-Sofito abierto

Modelo 42 48

Instalación de la rejilla estándar—Rejilla alineada—Sofito abierto o cerrado

Modelo	42		48
Mocheta	3/8"	1/8"	3/8"	1/8"
D	41¼"(104,78 cm)	41¾"(106,05 cm)	47¼"(120,02 cm)	47¾"(121,29 cm)
E	41¼"(104,78 cm)	41¾"(106,05 cm)	47¼"(120,02 cm)	47¾"(121,29 cm)

IMPORTANTE: La alta del panel de la rejilla, que se muestra en la ilustracion de la "Instalacion de la rejilla incorpora de estandar — Vista lateral", permite un espacio de aire que es Critico para el funciona del refrigerador.

INSTRUCCIONES DE INSTALACION

Despaque el Refrigerador

ADVERTENCIA

Peligro de Vuelco

El Refrigerador可以选择 volcarse cuando está siendo instaladoupona que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el Refrigerador está Completely instalado.

Use dos o más personas para mover e instalar el Refrigerador.

No seguir estas instrucciones puede occasionar la muerte o herida Serbia.

IMPORTANT:

■ No Quite la Pellicula que cubre el refrigerador hasta que esté en su ubicación para el funcionaimiento.
Las quatre patas niveladoras deben hacer contacto con el piso para soportar y estabilizar el peso total del refrigerador.
- Mantenga la pieza de cartón de empaque o de madera contrachapada bajo del refrigerador hasta que lo instale en suubicación para el configuraciones.

1. Retire y guarde el material impreso y el jeu de piezas colocados en el interior del refrigerador. Retire y guarde el material impreso, la rejilla y la moldura, que está pegados con cinta adhesiva en el exterior del refrigerador.

NOTA: No quite la cinta ni los refuerzos de las puertas hasta que el refrigerador este en su ubicacion final.

como introducir el refrigerador en la casa

ADVERTENCIA

Peligro de Vuelco

El Refrigerador可以选择 volcarse cuando está siendo instaladoupona que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el Refrigerador está Completely instalado.

Use dos o más personas para mover e instalar el Refrigerador.

No seguir estas instrucciones puede occasionar la muerte o herida Serbia.

1. Coloque una plata forma rodante para electrodomesticos debajo del lado izquierdo del refrigerador, como se muestra. Coloque los esquinales de los materiales de empaque sobre las cubiertas, según seanecessary. Apriete el fleje lentamente.

1. Coloque uno tramos de carton del empaque en el piso cuando haga rodar la plata forma rodante y el refrigerador al interior de la casa. Acerque el refrigerador a la abertura donde se va a empotrar.
2. Coloque la parte superior del empaque de cartón o madera contrachapada bajo del refrigerador.
3. Ponga el Refrigerador de pie colocando primero el extremo inferior izquierdo en el sueño, bajo enderece el refrigerador hasta que quede derecho y先进技术 baje el lado derecho del refrigerador al sueño.
4. Vuelva a ensambar la moldura y la rejilla superior après de quitar la plataforma rodante del refrigerador.

Cómo instalar los tableros antivuelco

IMPORTANT:

Si no hay disponible un sofito solido, deben instalarse el tablero anti-vuelco.
- Se recomienda que los tableros se instalen antes de la instalación del refrigerador.
- Los tableros deben ser lo suficientemente largos para poder cubrir totalmente el ancho de la cubierta del comprisor.
Ubique los tableros de manière que la superficie inferior de los tableros esté a 84" (213 cm) del piso.
- Durante la instalacion, levante el refrigerador hasta que la parte superior del"Myimo haga contacto con la parte inferior de los tableros antivuelco. No aplaste la cubierta del compresor al levantar las patas niveladoras traseras.

como instalar los tableros antivirusuelco

1. Senale lasubicaciones para los montantes en la pared trasera,de 80^ 90^ 203 a 229 cm por encima del piso.
2. Afiance con seguridad dos tableros de 2'' × 4'' × 32'' (5 cm x 10 cm x 81 cm) a los montantes de pared detrás del refrigerador. Use 6 tornillos para madera #8 x 3" (7,6 cm) (o más largos). Los tornillos para madera deben atornillarse un minimo de 112'' (3,8 cm) en los montantes. Los tableros deben estar superpuestos encima de la cubierta del compresor.

A. Dos tableros de 2'' × 4'' × 32'' (5 cm × 10 cm × 81 cm)
B. Afiance a los montantes con 6 tornillos #8 x 3" (7,6 cm)
C. Cubierta del compresor
D. Distancia desde la parte inferior de los tableros anti-vuelco hasta el piso

Conexión del suministro de agua

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si enciende el Refrigerador antes de conectar la tuberia de agua, APAGUE la fabricula de hielo.

Conexión a la linea de agua

Piezas necessities

• Linea flexible de suministro de agua, con un minimo de 7 pies (2,13 m), aprobada por los@c Rodrigos

Estilo 1-Conexión de la valvula de cierre

NOTA: Si la connexion de la tuberia de agua de su casa no separece al Estilo 1,vea "Estilo 2-Conexión de la tuberia de cobre".

1. Desenchufe el refrigerador o desconecte el suministro de energia.

IMPORTANT:

No trabra espacio suficiente para lograr una instalacion alineada si la valvula de cierre de agua está ubicada en la pared que está detrás del refrigerador. El cierre del agua deberá estar localizo en la base del gabinete, arialquierlado del refrigerador.
■ Antes de fijar la tuberia a la valvula de cierre, enjuague la linea principal de suministro de agua para quitar las particulas y el aire de la tuberia de agua. Deje correr bastante agua para que esta se vea cristalina. El enjuagar la linea de agua pueda poderear dar a evitar que los filtros y/o las valvulas de agua se obstruyen.
2. Conecte la linea flexible de suministro de agua aprobada por loscottigosa valvula de ciere de agua enroscando la tuerca provista sobre la valvula de ciere, como se muestra.

A. Bulbo B. Tuerca
C. Tuberia de agua

1. Coloque el extremo de la tuberia en un balde y ABRA la valvula de ciderre.
2. Revise si hay fugas. Apriete aquellas tuercas o conexiones que tengan fugas (incluidas las conexiones en la valvula).

Estilo 2-Conexión de la tuberia de cobre

NOTA: Si existe una linea de suministro de agua que cumpla con las specifications en "Requisitos del suministro de agua", proceda con "Conexión al refrigerador". Si no es asi, siga las instrucciones a continuación para conectarla al suministro de agua fria de la casa.

1. Desenchufe el refrigerador o desconecte el suministro de energia.

2. CIERRE el suministro principal de agua. ABRA la llave de agua más cercana el tiempo suficiente para que la tuberia de agua se vacie.

3. Busque una tuberia vertical de agua fria de 1 / 2 a 1 / 4 (1,25 cm a 3,18 cm) cercana al Refrigerador.

IMPORTANT:

Asegürese de que sea una tuberia de agua fria.
- Una tuberia horizontal configuraré, pero taladre por el lado de arriba de la tuberia, no por debajo. Esto ayudará a Maintener el agua alejada del taladro y también evita que se acumule sedimento normal en la valvula.
4. Determine la longitud de la tuberia de cobre que necesse. Mida desde la conexion de la parte del refrigerador hasta la tuberia de agua.Aregue 7 pies (2,1m) para la limpieza.Use tuberia de cobre de 1 / 4" (6,35 mm) de diametro externo. Aseguese queamins extremos de la tuberia de cobre estan cortados rectos.
5. Usando un taladro inalámbrico, perfore un orificio de 14 " (6,35 mm) en la tuberia de agua fria que usted ha selecciónado.

A. Tuberia de agua fria

E. Manga de compresión

B. Abrazadera para tu
F. Valvula de cierre
C. Tuberia de cobre
G. Tuerca de presión

D. Tuerca de compresión

1. Afiance la valvula de cierre a la tuberia de agua fria con la abrazadora para tuberia. Asegúrese que el extremo de salute estáfirmamente insertado en el orificio taladrado de 1 / 4^n (6,35mm) en la tuberia de agua y que la arandela este por debajo de la abrazadora para tuberia. Apriete la tuerca de presión. Apriete los tornillos de la abrazadora para tuberia lentamente y en forma pareja deforma que la arandela proeva un cierre hermético.No apriete demasiado.

IMPORTANTE: Antes de fijar la tuberia a la valvula de cierre, enjuague la linea principal de suministro de agua para quitar las particulas y el aire de la tuberia de agua. Deje correr bastante agua para que esta se vea cristalina. El enjuagar la tuberia de agua pueda poderearadarayatarque losfiltrosyolasvalvulasdeagua se obstruyen.
7. Deslice la manga de comprisión y la tuerca de comprisión sobre la tubería de cobre como se muestra. Inserte el extremo de la tubería en el extremo de salute en ángulo recto hasta donde sea possible. Atornille la tuerca de comprisión en el extremo de salute usinga lo llave ajustable. No aprieteblemado la abrazadora o la manga. Se quebrará la tubería de cobre.
8. Cierre la valvula de cierre del tubo de agua. Enrolle la tuberia de cobre.
9. Conecte la linea flexible de suministro de agua aprobada por loscottigos a la valvula de cierre de agua enroscando la tuerca provista sobre la valvula de cierre.
10. Coloque el extremo de la tuberia en un balde y ABRA la valvula de cierre.
11. Busque fugas alrededor de la valvula tipo montura. Apriete aquellas tuercas o conexiones que tengan fugas (incluidas las conexiones en la valvula).

Conexión al refrigerador

Piezas suministradas

Acoplamento macho y macho, de 1 / 4 " a 1 / 4 " (6,35 mm a 6,35 mm)

NOTA: La linea flexible de suministro de agua aprobada según loscottodosdebeconectarsealavalvulaeduministroa través delpiso.

1. Desenchufe el refrigerador o desconecte el suministro de energia.
2. Conecte el tubo flexible de agua de 7 pies (2,13 m), aprobado según loscottigos,a la valvula de suministro de agua.
3. Enjuague la linea principal de suministro de agua para quitar las partículas y el aire de la misma. Deje correr bastante agua para que esta se vea cristalina.
4. Pegue con cinta al piso la linea flexible de suministro de agua de 7 pies (2,13 m) aprobada según loscottos, a 7 ^ (17,78 cm) del lado izquierdo del refrigerador. Pegue con cinta a lo largo de la longitud de la tuberia, lo que permitirá que esta pase por debajo del refrigerador, sin hacer interferencia.

NOTA: Deje un minimo de 26" (66,04 cm) de linea flexible de suministro de agua aprobada segun los@c Rodrigos para que quede floja en la parte frontal del refrigerador, para conectarla alismo.

1. Conecte la linea flexible de suministro de agua de 7 pies (2,13 m), aprobada según loscottigos, al refrigerador.

NOTA: Si la valvula principal de cierre de agua está detrás del refrigerador, pueda instalarse una valvula secundaria de cierre de agua alineada con la linea de suministro de agua, al frente del producto.

A. Linea de agua de la casa
B. Tuerca (adquirida)
C. Ferula (adquirida)
D. Acoplamento

E. Bulbo
F. Tuerca
G. Tuberia de agua del refrigerador

1. Abra la valvula de suministro de agua y verifique todas las conexiones para ver si hay fugas.

como enchufar el refrigerador

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de connexion a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable electrico de extension.

No seguir estas instrucciones pueda occasionar la muerte, incendido o什麽 electrico.

1. Coloque el interruptor de control en la parte superior del armario en la posicion OFF (Apagado).
2. Conecte a un contacto de pared de conexión a tierra de 3 terminales.

Instalacion de las molduras laterales

Las molduras laterales cubren el espacio entre el refrigerador y los armarios adyacentes. Hay una pieza de la moldura adherida con cinta a cada lado del refrigerador. Instale cada pieza de la moldura al lado del refrigerador al which está adherida.

1. Quite la cinta adhesiva que sujeta las molduras laterales del refrigerador. Deje las piezas de la moldura a un lado.

IMPORTANTE: Solo instalaciones con panel de madera a la medida (con un espacio de 16 ) - El borde con forma de bulbo de la pieza de la moldura va a interferir con los paneles. Retire el borde largo con forma de bulbo de la pieza de la moldura y descartelo. Vea la ilustracion "Vista superior" más adelante en esta sección.

1. Quite los quatre tornillos del lado de la carcaja del refrigerador.

A. Tornillos de la moldura lateral

1. Usando los orificios originales y los tornillos que se quitaron en el paso 2, sujete la moldura lateral a la carcasa del refrigerador.

NOTA: Cerciórese de asegurar cada pieza de la moldura al lado de la carcasa del refrigerador del which se haya quitado. El borde con forma de bulbo deben estar adelante con la muesca en la parte superior, como se muestra.

Vista superior

A. Moldura lateral
C. Puerta
B. Armario adyacente
D. Borde en forma de bulbo

Cómo mover el refrigerador a su ubicación final

ADVERTENCIA

Peligro de Vuelco

El Refrigerador可以选择 volcarse cuando está siendo instaladoupona que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el Refrigerador está Completely instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede occasionar la muerte o herida Serbia.

IMPORTANT:

No es possible hacer una instalacion alineada con una abertura de una profundidad de 24^ (60,9 cm).
- Antes de mover el refrigerador y para evitar daños al piso, aseguirese que las patas niveladoras están levantanadas (no está tocando el piso) y que el refrigerador se oculta sobre los rodillos.
■ Use el bloque de instalación, que está sujeto a la bisagra de la puerta, como referencia para asegurarse de que el refrigerador se empuje hacía más sufficiente bajo de la abertura, de modo que cuando estén instalados los paneles, estarán alineados con los armarios adyacentes.
- Después de que el Refrigerador está nivelado y alineado, retire el bloque de instalación de la bisagra de la puerta y uso para revisar el espacio entre los paneles y los armarios adyacentes.

NOTA: El bloque de instalación ha sido Diseñado paraprovear un espacio adecuado para 3 / 4'' (1,9 cm), 3 / 8'' (9,53 mm) y 1 / 8'' (3,18 mm).

1. Coloque la parte superior del empaque de cartón o madera contrachapada bajo del refrigerador. Quite la plata forma rodante.
2. Empuje el refrigerador directamente hacía detrás y en forma pareja hacía el interior de la abertura. Asegúrese de que la tuberia de agua no está torcida y que el cable de suministro de energia está encima del refrigerador.

NOTA: Si el cable de suministro de energia está detrás del refrigerador, no se instalará como es debido.

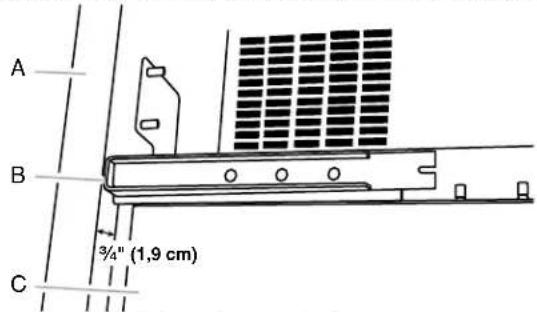

1. Cercórese de que el bloque de instalación está alineado con los armarios adyacentes.

NOTA: Para lograr una instalacion alineada, sera fundamental vericar que haya una profundidad de 3 / 4 (1,9 cm) entre la cara frontal de los armarios adyacentes y el refrigerador.

A. Armario o pared adyacente
B. Bloque de instalación
C. Cara del refrigerador

Nivelación y alinecimiento del Refrigerador

ADVERTENCIA

Peligro de Vuelco

El Refrigerador可以选择 volcarse cuando está sando instaladoupona que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el Refrigerador está Completely instalado.

Use dos o mas personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede occasionar la muerte o herida Serbia.

IMPORTANTE: Las quatre patas niveladoras deben hacer contacto con el piso para soportar y estabilizar el peso total del refrigerador. Los rofillos se usan para mover el refrigerador y nunca para un soporte permanente.

Después de mover el Refrigerador a su ubicación final:

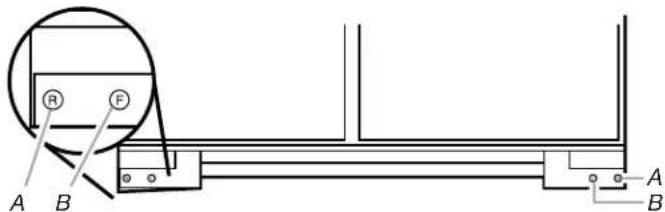

1. Use una llave de cubo de 5 / 16 para girar los pernos niveladores hacía lackea y extendar las patas hasta el piso, como se muestra. Los rodillos nodeferan hacer contacto con el piso.

A. Perno nivelador trasero

B. Perno nivelador frontal

1. Ajuste las patas niveladoras para nivelar y alinear el refrigerador de izquierda a derecha y de adelante hacía extras de modo tal que el refrigerador este nivelado y alineado con los armarios.

2. Continué ajustando las patas niveladoras hasta que la parte superior del refrigerador haga contacto con la parte inferior del sofito solido o la parte inferior de los tableros antivuelco, en caso de que se hayan utilisé. No aplaste la tapa del compresor.

IMPORTANTE: Ajuste enpegues incrementos para evitar dañar la moldura del armario y causar problemas con el alineamento de la puerta o el ajuste de la rejilla superior. Para evaporar daños al armario o a las patas niveladoras, no aplicue más de 50 pulg-Ibs (5,65 Nm) de torque a los pernos niveladores. Las patas niveladoras peuvent extendarse hasta un máximo de 114 (3,18 cm) por debajo de los rodillos.

A. Dos tableros de 2^ 4^ 32^ (5cm× 10cm× 81cm)
B. Afiance a los montantes con 6 tornillos #8 x 3" (7,6 cm)
C. Cubierta del compresor
D. Distancia desde la parte inferior del tablero anti-vuelco hasta el piso

1. Después de nivelar el Refrigerador, use nuevomente una regla o un nivel de 4 pies que atraviese la parte frontal de los bloques de instalación del refrigerador hasta los armarios, para verificar que el refrigeradorodaya está alineado.

Instalacion del refrigerador y los paneles

IMPORTANTE: Jenn-Air no es responsable de la remisión o adición de molduras o paneles recubiertos que pudieran impeder el acceso al Refrigerador para darle servicios.

Instalación de la cubierta de la rejilla superior (solamente para instalación estándar)

IMPORTANTE: La alta del panel de la rejilla permite el flujo de aire necessario para que el refrigerador funciona. La cubierta de la rejilla superior oculta la cubierta del compartmento superior detrás de la rejilla superior. Si usted decide modifier las medidas recomendadas para el panel de la rejilla, comprometerá su funciona.

Modelos con panel de madera a la medida

1. Taladre un orificio a 1 116 de cada borde en la pieza de madera para cubir hecha a la medida (1" x el ancho del panel de la reilla).

NOTA: Cerciorese de que el orificio está centrado en el espesor de 1" de la pieza de madera.

1. Usando los tornillos de cabeza ranurada hexagonal (provistos con el refrigerador), fije un soporte en "L" a cada extremo de la pieza de madera para cubrir.

2. Usando los tornillos de性和 hexagonal romos (provistos con el refrigerador), sujete los soportes en "L" a las placas de montaje de la rejilla superior.

3. Ajuste los soportes en "L" de modo que la pieza de madera para cubrir está alineada con la parte inferior del sofito. Apriete por completo los tornillos.

A. Cubierta de la rejilla superior
B. Soporte en "L"
C. Placa de montaje de la rejilla

Vista lateral

A. Cubierta de la refilla superior

D. Panel de la refilla

B. Sofito

E. Panel de la puerta

C. Flujodeire

Modelos con juego de paneles

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar los paneles.

No seguir esta instruccion可以使ocasionaruna lesion en la espalda u othero tipo de lesiones.

1. Alinee la rejilla de ventilacion superior (provista con el juego de puerta) con el borde inferior del sofito. Usela como plantilla y marque los lugares enonde se van a taladrar los orificios.

2. Usando los tornillos de cabeza ranurada hexagonal (provistos con el refrigerador), fije la rejilla de ventilacion superior al sofito.

A. Rejilla de ventilación superior
B. Tornillo de cabeza ranurada hexagonal

Vista lateral

A. Sofito

B. flujo de aire

C. Panel de la rejilla

D. Panel de la puerta

como taladrar los paneles previamente (solamente para los paneles de madera a la medida)

IMPORTANTE: La plantilla para paneles a la medida enviada con el refrigerador pueda usarse ya sea para una instalacion con mocheta de 3% (0,95 cm) o de 1% (0,32 cm).

Las plantillas de taladrado se usan solamente para los paneles recubiertos de madera a la medida.
Las plantillas de taladrado tienen dos lados.
- Los orificios para taladrar se han cortado previamente en la plantilla.

1. Ubique el diagrama de su Refrigerador en la plantilla. Después siga las letras y las flechas de-colored para colocar correctamente la plantilla de taladrado sobre los paneles laterales posteriores.
   NOTA: Fijese en la direccion de las flechas para determinar que orificios debe marcar cuando alinee la plantilla en la parte superior del panel y quo orificios debe marcar cuando alinee la plantilla en la base del panel.
2. Taladre previamente un orificio piloto en los rieles de materia que bordean las puertas y los paneles de la rejilla superior.

Preparación de los paneles (solamente de madera a la medida)

Paneles de la puerta

1. Coloque los paneles sobre una superficie firme y plana, con la parte frontal mirando hacía abajo.
2. Ubique los dos orificios pretaladrados en el borde del lado de la manija del panel de la puerta.
3. Usando el bloque de instalacion como guia para la profundidad, fije una arandela de tope con un tornillo puntiagudo de cabeza hexagonal (ambos incluidos con el refrigerador) en el panel de la puerta pretaladrado (2 por puerta).

A. Arandela de tope con tornillo puntiagudo de cabeza hexagonal B. Bloque de instalacion

1. Para el soporte de montaje, inserte los tornillos puntiagudos de cabeza hexagonal (provistos con el refrigerador) en la madera que se encontrarra en la parte superior de los paneles de la puerta donde se taladraron previamente.

NOTA: Es fundamental usable el tornillo de 5 ‰ , el más largo que se haya provisto, para fjjar el soporte a la parte superior del panel de la puerta.

A.Orificio con forma de U B.Ranura

1. Fije un soporte de montaje al extremo superior de cada panel de la puerta, colocando el extremo grande de la bocallave sobre los tornillos, y deslizando el soporte para que los tornillos queden centrados en las ranuras.

NOTA: Comience con los tornillos que está en el centro de las ranuras, como se muestra; luego可以更好 el panel de la puerta para alinearlo, si esnecessary.

A. Panel de la puerta
B. Soporte de montaje

Panel para la rejilla superior

1. Usando los tornillos de cabeza ranurada hexagonal (provistos con el refrigerador), fije un soporte de montaje a cada lado del panel de la rejilla superior.

IMPORTANTE: Vea la sección "Piezas provistas" para seleccionar los soportes designados para su instalacion.

Use los soportes de la rejilla incorpora para una Instalacion totalmente incorpora con una rejilla de alta completa.

• Use los soportes estandar de la rejilla para una instalacion de rejilla incorporaada estandar con un sofito abierto o cerrado.

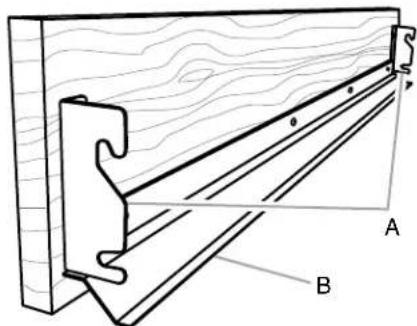

A. Soportes de la rejilla superior
B. Pieza blanca de la cubierta de la rejilla (pegada a la puerta del refrigerador)

1. Usando los tornillos de casa redonda (proviostos con el refrigerador), sujele la pieza de la cuberta de la rejilla a la parte inferior del panel de la misma.

NOTA: La cubierta de la rejilla está instalada previamente en los juegos de paneles.

Saque las piezas de la moldura

1. Quite toda la cinta y los refuerzos de las puertas del refrigerador y del congelador.
2. Abra las puertas del refrigerador y del congelador.

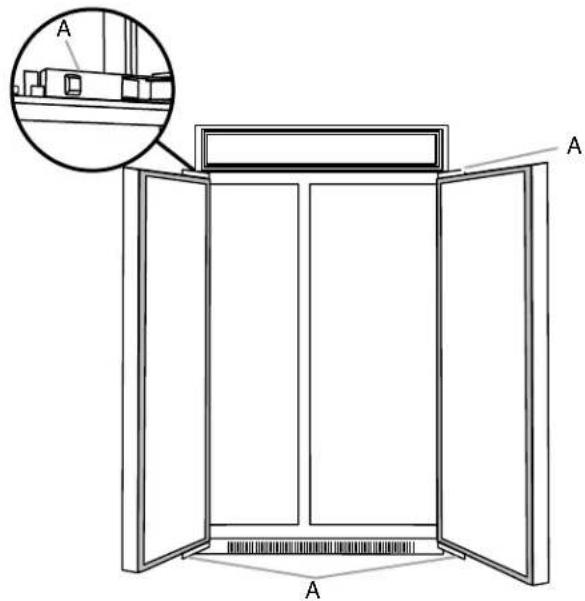

3. Saque las piezas de la cubierta de la bisagra de la parte superior e inferior de la puerta, para descubrir los orificios en las bisagras.

A. Piezas de la cubierta de la bisagra

como instalar los paneles de la puerta

IMPORTANTE: Use el embalaje de espuma para apuntalar y sostener la(s) puerta(s) abierta(s) cuando instala un panel de la puerta.

1. Alinee las dos arandelas de tope en la parte posterior del panel de la puerta con las ranuras en "J" en la parte lateral de la puerta del refrigerador. Deslice el panel en la puerta.

A. Arandela de tope con tornillo
puntiagudo de cabeza hexagonal

B. Alojamento en "J"

1. Baje el soporte del panel sobre los pasadores de ajuste en la parte superior de la puerta.

1. Repita los pasos 1 a 2 para instalar el segundo panel de la puerta.
2. Usando los tornillos de cabeza ranurada hexagonal (provistos con el refrigerador), fije el soporte de montaje (instalado de fabrica), colocar en la parte inferior de las puertas del refrigerador y del congelador, a sus paneles de puerta respectivos. No apriete el tornillo por complete.

Instalación del panel para la rejilla superior

A. Panel de la rejilla superior
B. Lados del armario

Instalacion de la rejilla incorporaada estandar-Rejilla alineada

1. Enganche los soportes del panel sobre los permos de montaje que se extienden desde la parte superior del refrigerador.

A. Soportes del panel

B. Pieza de cubierta de la rejilla

1. Jale el panel de la rejilla levamente hacía abajo para asegurarlo en su lugar.

Instalacion de la rejilla Completely incorpora-Rejilla de alta completa

1. Alinee el soporte a cada lado del panel de la rejilla superior con los pernos de montaje.

1. Empuje hacía delante el panel de la rejilla hasta que el soporte encaje a presión en su lugar.

como ajustar la oscilacion de las puertas

Tal vez seanecessaryajustarlaaberturade la puerta.Verifique que la(s)puerta(s) del refrigerador se pueda(n)Abrir con toda libertad.Si la(s)puerta(s)se abre(n)demosiado,instaleel pasador para el tope de la puerta (provisto con el refrigerador).

1. Detenga la puerta abierta en un ángulo menor de 90^ .
2. Inserte el pasador para el tope de la puerta en la bisagra superior, en el orificio que se muestra.
3. Usando una llave hexagonal en L de 5132 , apriete el pasador del tope de la puerta.

A. Orificio del pasador del tope de la puerta

Complete la instalación del panel

1. Use el Bloque de instalacion para medir los espacios entre los paneles y los armarios adyacentes.

Los paneles de madera recubiertos a la medida能把 ser fabricados con un espacio de % (0,95 cm) o % (0,32 cm) entre el panel y los armarios, y un espacio de % (0,32 cm) entre la(s) puerta(s) del refrigerador y del congelador, y entre la(s) puerta(s) y la rejilla superior.
- Dos los juegos de paneles que se compren necessitarán tener un espacio de 38 " (0,95 cm) entre el panel y los armarios, y un espacio de 18 " (0,32 cm) entre la(s) puerta(s) del congelador y la(s) del refrigerador, y entre la(s) puerta(s) y la rejilla superior.

A. Armario adjacente
B. Bloque de instalación
C. Panel sobre la puerta

1. Ajuste el panel para lograr el espaciorequiredo, o para alinearlo.

IMPORTANTE: Si se necesa algo羧ajuste,ajuste el panel y no la puerta. Ajustelo de izquierda a derecha en el soporte de montaje,antes de usar los pasadores para ajustar el panel hacia arriba y hacia abajo o en angulo.

Deslice el panel de un lado a otro en la ranura de la bocallave.
Use una llave hexagonal en L de 5 / 32 '' para levantar o bajo los pasadores de ajuste, lo que permite que gire el panel de la puerta.

A. Panel de la puerta
B. Soporte de montaje
C. Pasadores de ajuste

1. Taladre previamente un orificio piloto en el panel de la puerta con una broca de 32 , atravesando los orificios abiertos en las bisagras superior e inferior.

2. Usando los tornillos deckeza ranurada hexagonal (provistos con el refrigerador), fije las bisagras superior e inferior a los paneles de la puerta. Apriete por completo todos los tornillos del panel de la puerta.

A. Bisagra superior

B. Soporte de montaje

C. Orificios para tornillos

D. Pasadores de ajuste

1. Usando los tornillos de cabeza ranurada hexagonal (provistos con el Refrigerador) para cada lado, fije los paneles de la puerta a las cubiertas de la puerta del lado de la bisagra.
2. Usando los tornillos Phillips de cabeza plana (proviostos con el refrigerador), instale la cubierta de la puerta del lado de la manija.
3. Apriete por completo los tornillos fjando los soportes de montaje, ubicados en la base de las puertas, a los paneles recubiertos.
4. Vuelva a instalar la cubierta superior de la puerta y la cubierta de la bisagra.
5. Encaje a presión la cubierta del pasador de ajuste (provista con el refrigerador) en su lugar.

Instalación de la rejilla de la base

La rejilla de base está formada por dos piezas para permitir un encaje a la medida: la rejilla de la base misma y el faldón. Se puedaregaragelfardon a la rejilla de la base para extenderla hasta el piso.

1. Para ver si se necesita el faldón, coloque la rejilla de la base en su posición. No fije la rejilla de la base al refrigerador. Mida la distancia entre la parte inferior de la rejilla de la base y el piso. El espacio debe ser de 12 (1,27 cm) como minimum pararegar al faldón.
   NOTA: Si el espacio mide menos de 12 (1,27 cm), saltee los pasos 3 y 4 de las instrucciones e instale solamente la rejilla de la base.
2. Saque la pellicula protectora de la rejilla de la base.
3. Encaje a presión el faldón sobre la rejilla de la base.

A. Rejilla de la base
B. Faldón

1. Recorte el faldón trazando la muesca en forma de "V" apropiada con un cuchillo para uso general. Parta el faldón en la linea trazada.

A. Muesca en "V"

1. Usando los dos tornillos, fije el ensamblaje de la rejilla de la base al refrigerador, como se muestra.

NOTA: Atornille primo el tornillo delazo derecho.

A. Tornillos (2)

Cómo terminar la instalación

1. Gire la valvula de la tuberia de alimentacion de agua a la posicion "Abierta".
2. Gire el interruptor del Refrigerador a la posicion ON (Encendido). Vea la seccion "Interruptor de Encendido/ Apagado" en el Manual de uso y cuidado, para las instrucciones. Espere unooles minutos. Busque fugas en las conexiones de la tuberia de agua.
3. Quite todas las cajas, paquetes de partes y materiales de empaque del interior del refrigerador. Vea la sección "Limpieza" en el Manual de uso y cuidado, para las instrucciones. Quite lapellicula y el carton protector de la rejilla y de las puertas o marco de la puerta, segun su modelo.
4. Instale los estantes y recipientes en los componentiros del refrigerador y del congelador.
5. Los controlles están prefijados de fabrica en su posición intermedia. Verifique que el compresor está funcionaldo correctamente y que todas las luces funciona.
6. Enjuague el sistema de agua antes de utiliser. Vea "Preparación del Sistema de agua".

Para Obtener el uso más eficiente de su nuevo refrigerador empotrado, lea el Manual de uso y cuidado. Conserve a mano las Instrucciones de instalacion y el Manual de uso y cuidado del refrigerador empotrado para una consulta fácil.

SECURITE DU RÉFRIGÉRATEUR

A. Trou en forme de U
B. Encoche
