MODE D'EMPLOI ARX5500 LG

Veuillez lire attentivement ce manuel avant d'utiliser votre appareil et conservez-le pour vous y référer ultérieurement.

ARX5500 (ARX5500, S72P2-F/W)

Consignes de sécurité

ATTENTION: AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE BOÎTIER (NI L'ARRIÈRE). AUCUNE PIÈCE DE CET APPAREIL N'EST SUSCEPTIBLE D'ÊTRE RÉPARÉE PAR L'UTILISATEUR. CONFIEZ L'ENTRETIEN DE L'APPAREIL À DES PERSONNES QUALIFIÉES.

Le symbole d'un éclair à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence d'une tension dangereuse non isolée dans le corps de l'appareil, qui peut être suffisamment élevée pour provoquer un risque d'électrocution.

Le symbole d'un point d'exclamation à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence d'instructions d'utilisation et de maintenance (entretien) importantes dans la documentation qui accompagne l'appareil.

AVERTISSEMENT : POUR PRÉVENIR TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

AVERTISSEMENT : n'installez pas cet appareil dans un espace confiné tel qu'une bibliothèque ou tout autre meuble similaire.

ATTENTION : l'appareil ne doit pas être exposé à des projections d'eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu'un vase ne doit être posé sur l'appareil.

ATTENTION : n'obstruez pas les ouvertures d'aération. Installez l'appareil conformément aux instructions du fabricant.

Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l'appareil, ainsi qu'à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l'appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu'une bibliothèque ou une étagère, à moins d'assurer une ventilation adéquate ou que les instructions du fabricant l'autorisent.

PRÉCAUTION concernant le cordon d'alimentation

Il est recommandé de brancher la plupart des appareils sur un circuit dédié.

Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n'a ni autres prises ni circuit dérivé. Reportez-vous à la page des spécifications de ce manuel d'utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d'alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d'incendie. Examinez régulièrement le cordon de votre appareil et, si son aspect indique qu'il est endommagé ou détérioré, débranchezle, cessez d'utiliser l'appareil, et faites remplacer le cordon par une pièce de rechange appropriée auprès d'un point de service après-vente agréé. Protégez le cordon d'alimentation de sorte qu'il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point d'où sort le cordon de l'appareil. Pour déconnecter l'appareil du réseau électrique, retirez le cordon d'alimentation de la prise électrique. Lors de l'installation de l'appareil, assurez-vous que la prise soit facilement accessible.

Cet appareil est équipé d'une batterie transportable ou de piles rechargeables.

Retrait sans danger de la batterie ou des piles de l'appareil

Pour retirer la batterie ou les piles usagées, procédez dans l'ordre inverse de leur insertion. Pour empêcher toute contamination de l'environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. Les piles ne doivent pas être exposées à une chaleur excessive comme le soleil, ou le feu.

Droits d'auteur

La loi interdit de copier, diffuser, montrer, transmettre par câble, présenter en public ou louer du contenu protégé par droits d'auteur sans autorisation. Cet appareil intègre la fonction de protection contre la copie développée par Macrovision. Des signaux de protection contre la copie sont enregistrés sur certains disques. Lors de l'enregistrement et de la lecture des images contenues sur ces disques, des déformations de l'image apparaîtront. Cet appareil est doté d'une technologie de protection des droits d'auteur protégée par des brevets américains et d'autres droits sur la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit faire l'objet d'une autorisation par Macrovision et est exclusivement réservée à un usage domestique et à d'autres types de visionnage limités, sauf autorisation expresse de Macrovision. Les opérations d'ingénierie inverse et de démontage sont interdites.

LES TÉLÉVISEURS HAUTE DÉFINITION NE SONT PAS TOUS ENTIÈREMENT COMPATIBLES AVEC CET APPAREIL, DE SORTE QUE DES ARTEFACTS PEUVENT APPARAÎTRE SUR L'IMAGE. EN CAS DE PROBLÈMES D'AFFICHAGE DE L'IMAGE EN BALAYAGE PROGRESSIF 525 OU 625, IL EST RECOMMANDÉ DE PERMUTER LE RACCORDEMENT SUR LA SORTIE EN DÉFINITION STANDARD. SI VOUS AVEZ DES QUESTIONS CONCERNANT LA COMPATIBILITÉ DE VOTRE TÉLÉVISEUR AVEC CE MODÈLE 525p ET 625p, VEUILLEZ CONTACTER NOTRE SERVICE APRÈS-VENTE.

Vous devez choisir l'option de format de disque [À image ISO] lorsque vous formatez des disques réinscriptibles afin qu'ils soient compatibles avec les lecteurs LG. Si vous choisissez l'option "Système de fichiers actifs", le disque ne pourra pas être lu sur les lecteurs LG.

(À image ISO/Système de fichiers actifs : options de formatage de disque pour Windows Vista)

Table des matières

1 Démarrage

2 Consignes de sécurité
6 Fonctionnalités uniques
6 Accessoires fournis
6 Introduction
6 - Symboles utilisés dans ce manuel
6 - À propos du symbole " "
7 - Câbles requis
8 Télécommande
10 Panneau avant
11 Panneau arrière

2 Raccordements

12 Avant la connexion
12 Installation du système
13 Raccordement des enceintes
14 Raccordement d'appareils vidéo
14 - Avec un câble HDMI

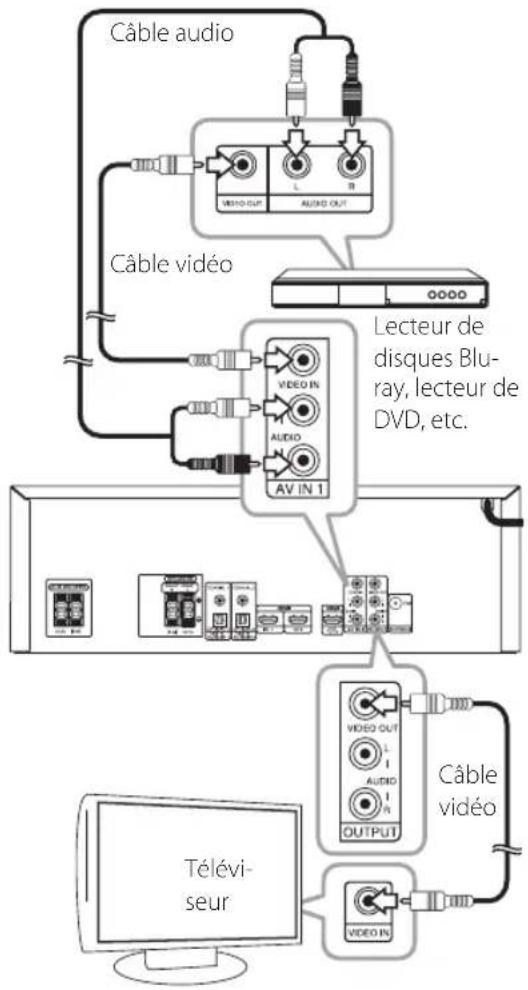

16 - Avec un câble vidéo composite

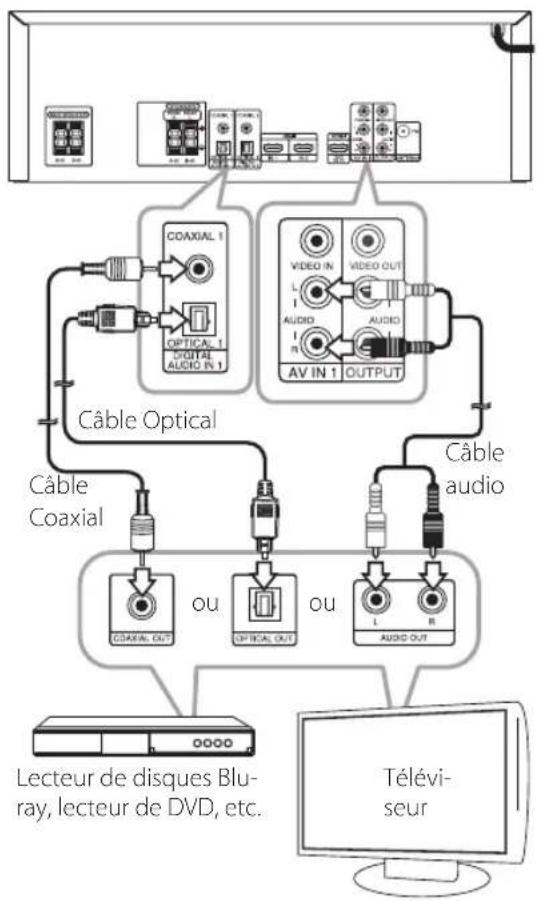

17 Raccordement d'appareils audio

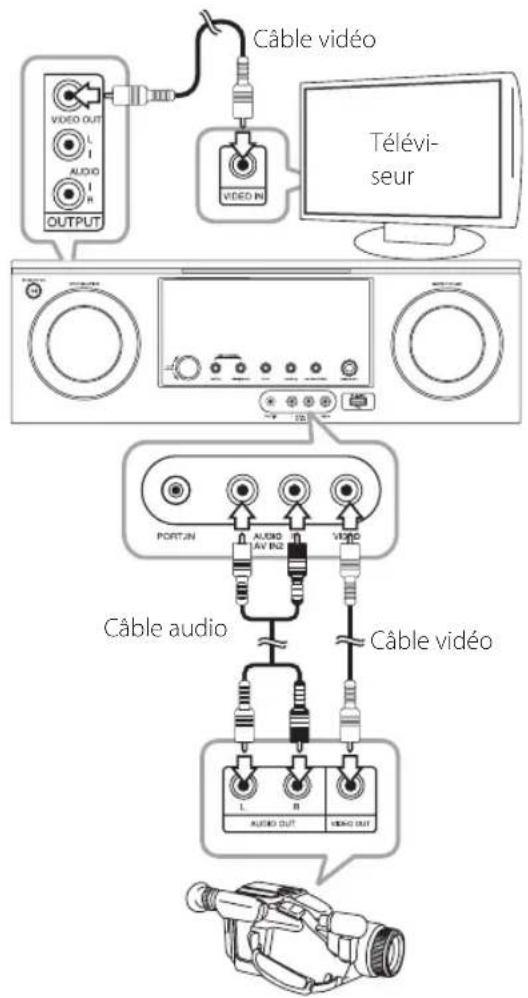

18 Raccordement des appareils d'autres
19 Raccordement des antennes
19 Raccordement d'un appareil portable

3 Configuration du système

20 Réglages
20 - Réglage des paramètres
20 - Menu [Langue]
20 - Menu [Affichage]
21 - Menu [Audio]
22 - Menu [Autres]

4 Utilisation

23 Fonctions de base
23 - Sélection de la source d'entrée
24 - Réglage du niveau des enceintes
24 - Activation de différents modes son
26 Utilisation de la fonction Radio
26 - Écouter la radio FM
26 - Amélioration d'une mauvaise réception FM
26 - Préréglage des stations de radio
26 - Suppression de toutes les stations préréglées
27 Lecture du périphérique USB
27 - Fonctions de base
28 - Conditions nécessaires des fichiers audio MP3/ WMA
28 - Périphériques USB compatibles
29 - Écoute de musique
30 - Lecture d'un fichier vidéo
32 - Visionnage de photos
33 Autres opérations
33 - Diminution de la luminosité
33 - Économiseur d'écran
33 - Utilisation de la fonction de veille programmée

5 Dépannage

34 Dépannage

6 Annexe

35 Marques de commerce et licences
35 Entretien
35 - Manipulation de l'appareil
36 Caractéristiques techniques

Fonctionnalités uniques

Rehausse (up-scaling) Full HD

Affichage des images HD haute qualité avec une configuration simple.

3D intermédiaire

Jouit d'un contenu en 3D tels que des film, des jeux, etc en 3D

Accessoires fournis

Vérifiez que vous disposez bien des accessoires fournis suivants.

Télécommande (1) Piles (2)

Câble vidéo composite (1)

Antenne FM (1) Câbles d'enceinte (2)

Symboles utilisés dans ce manuel

REMARQUE

Indique des remarques et fonctionnalités spéciales.

ATTENTION

Indique des précautions à prendre pour éviter les dommages éventuels dus à une utilisation inappropriée.

À propos du symbole "∅

Le symbole " peut apparaître sur votre écran de téléviseur durant le fonctionnement. Il signifie que la fonction décrite dans ce manuel n'est pas disponible avec ce support spécifique.

Une section dont le titre comporte l'un des symboles suivants ne s'applique qu'aux disques représentés par ce symbole.

MOVIE	Fichiers vidéo contenus sur un périphérique USB
MUSIC	Fichiers musicaux contenus sur un périphérique USB
PHOTO	Fichiers photo contenus sur un périphérique USB

Câbles requis

Les schémas de raccordement illustrés sur les pages qui suivent supposent l'utilisation des câbles suivants.

Vous devrez acheter les câbles séparément si nécessaire.

• Câble d'audio analogique

Blanc (G)

Rouge (D)

- Câble vidéo composite

Jaune

• Câble audio analogique/vidéo composite

Jaune (vidéo)

Blanc (G/audio)

Rouge (D/audio)

• Câble audio numérique optique

• Câble audio numérique coaxial

- Câble USB

- Câble HDMI

• Câble portable (prise stéréo 3.5 mm)

! REMARQUES

• Mettez tous les composants hors tension avant de procéder aux raccordements.
• Lorsque vous raccordez un câble audio/vidéo, veillez à ce que le code couleur des broches corresponde à celui des prises présentes sur le composant : jaune (vidéo) sur jaune, blanc (audio gauche) sur blanc, et rouge (audio droit) sur rouge.
• Lorsque vous raccordez des câbles numériques optiques, insérez les fiches bien droit jusqu'à ce qu'elles s'enclenchent.
• Veuillez à ne pas tordre ni entortiller les câbles numériques optiques.

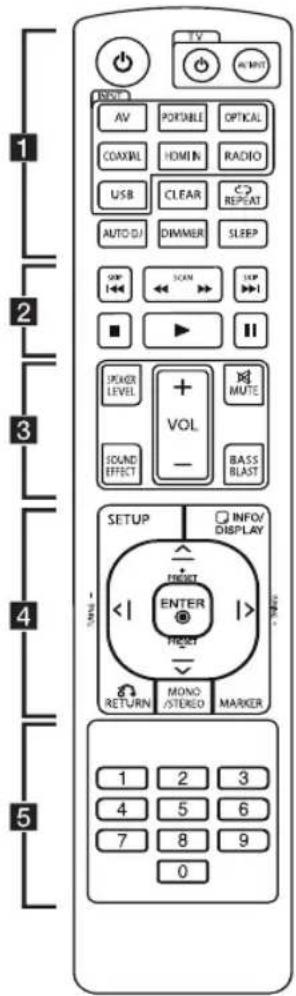

Télécommande

TV AV PORTABLE OPTICAL COXIAL HOMIN RADIO USB CLEAR RESET AUTO DJ DIMMER SLEEP OFF SCAN SUP I ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ SETUP INFO/ DISPLAY ENTER | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0

Insertion des piles

Retirez le couvercle du compartiment des piles à l'arrière de la télécommande, puis insérez deux piles R03 (AAA) en respectant la polarité + et -.

1

: Permet d'allumer ou d'éteindre l'appareil.

Touches de commande du téléviseur : Permettent de commander le téléviseu. (téléviseur LG uniquement)

• ⏻: Allumer ou éteindre le téléviseur.
• AV/INPUT : Choisir la source d'entrée entre le téléviseur et d'autres sources,

INPUT : Permettent de sélectionner la source d'entrée à utiliser. (voir page 23)

• AV : Permet de sélectionner la source d'entrée raccordée à la prise AV IN 1/2.
• PORTABLE : Permet de sélectionner la source d'entrée raccordée à la prise PORT. IN.
• OPTICAL : Permet de sélectionner la source d'entrée raccordée à la prise OPTICAL IN 1/2.
• COAXIAL : Permet de sélectionner la source d'entrée raccordée à la prise COAXIAL IN 1/2.
• HDMI IN : Permet de sélectionner la source d'entrée raccordée à la prise HDMI IN 1/2.
• RADIO : Sélectionne le tuner FM.
• USB : Permet de sélectionner la source d'entrée raccordée au port USB.

CLEAR : Permet de supprimer une station mémorisée. (voir page 26)

REPEAT : Permet de sélectionner un mode de lecture (lecture répétée/aléatoire). (voir page 30)

AUTO DJ : Permet de sélectionner le mode AUTO DJ. (voir page 30)

DIMMER : La fenêtre d'affichage est à demi obscurcie et l'éclairage est éteint. (voir page 33)

SLEEP : Permet d'éteindre automatiquement le système à une heure spécifiée. (voir page 33)

2

|◀◀/▶▶I (SKIP) : Permettent de passer à la piste, au fichier ou au chapitre précédent/suivant.

◀◀/▶▶ (SCAN) : Permet d'effectuer une recherche vers l'arrière ou l'avant.

■ (Arrêt) : Permet d'arrêter la lecture.

▶(Lecture) : Permet de démarrer la lecture.

II (Pause) : Permet de mettre la lecture en pause.

3

SPEAKER LEVEL : Permet de régler le niveau sonore de l'enceinte souhaitée. (voir page 24)

SOUND EFFECT : Permet de sélectionner un mode d'effet sonore. (voir page 25)

VOL (-/+) : Permet de régler le volume des enceintes.

MUTE (✗) Permet de désactiver temporairement le son. Appuyez de nouveau sur la touche pour rétablir le son.

BASS BLAST : Permet de sélectionner directement le mode son BASS BLAST. (voir page 25)

4

SETUP : Permet d'afficher ou de quitter le menu [Réglage].

RETURN (♂): Permet de revenir en arrière dans le menu ou de quitter le menu de réglage.

INFO/DISPLAY ☐ Permet d'activer ou de désactiver l'affichage à l'écran. (voir pages 30, 31, 32)

ENTER ⬆ Permet de confirmer la sélection du menu.

MARKER : Permet de marquer les fichiers musicaux dans le menu [MUSIQUE]. (voir page 29)

PRESET (-/+) : Permettent de sélectionner une station mémorisée.

TUNING (-/+) : Permettent d'ajuster la station de radio souhaitée.

Λ/V/</>(haut/bas/gauche/droite): Permettent de sélectionner une option dans le menu.

MONO/STEREO : Permet de sélectionner le son mono ou stéréo en mode FM. (voir page 26)

5

Touches numériques 0-9 : Permettent de sélectionner les options numérotées dans un menu.

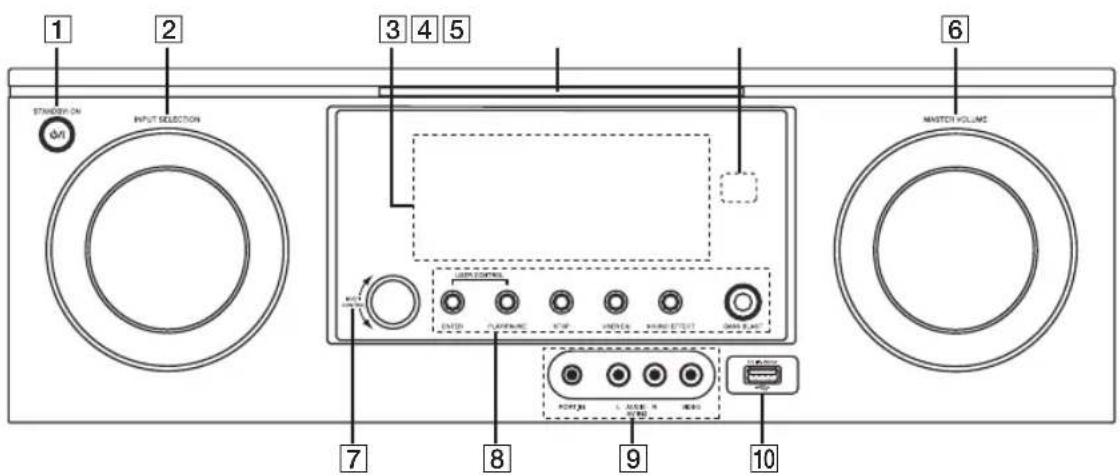

Panneau avant

1 2 3 4 5 STANDARD ON INPUT SELECTION 7 8 9 10 MASTER VOLUME MAIN CONTROL UNIT STARTER OFF CONTROL MACHINE OUTPUT OUTPUT OUTPUT

1 STANDBY/ON (☐/☐)
Permet d'allumer ou d'éteindre l'appareil.
2 INPUT SELECTION
Permet de sélectionner la source d'entrée.
3 Afficheur Affiche des informations relatives à l'état de l'appareil.
4 Éclairage L'éclairage se met en marche lorsque l'appareil est sous tension.
5 Capteur à distance
6 MASTER VOLUME
Permet de régler le volume des enceintes. Tournez MASTER VOLUME dans le sens ou à l'inverse des aiguilles d'une montre.
7 MULTI CONTROL
Permet de régler les diverses options.
8 USER CONTROL
Etablit la touche USER EQ en utilisant ENTER et PLAY/PAUSE.

ENTER

Permet de confirmer la sélection du menu. Bascule entre les modes sonores.

PLAY/PAUSE

Permet de démarrer la lecture. Permet également de suspendre la lecture ; appuyez une nouvelle fois pour reprendre la lecture. Permet d'accéder au mode BASS si vous appuyez sur la touche PLAY/PAUSE du panneau avant tandis que "USER EQ" apparaît dans l'afficheur.

STOP

Permet d'arrêter la lecture.

USER EQ

Permet de régler le mode d'égaliseur personnalisé (BASS (graves), MIDDLE (médiums) et TREBLE(aigus)). (voir page 24)

SOUND EFFECT

Permet de sélectionner un mode d'effet sonore. (voir page 25)

BASS BLAST

Permet de sélectionner directement le mode son BASS BLAST. (voir page 25)

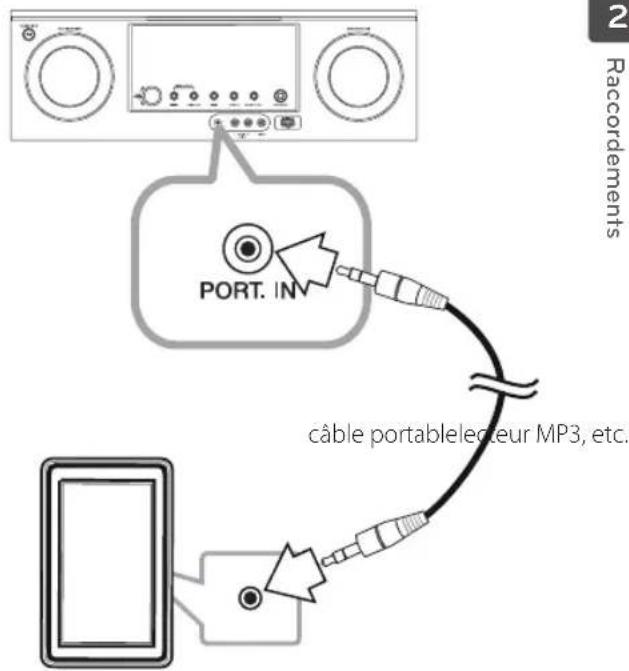

9 PORT.IN

Permet de raccorder un appareil portable (lecteur MP3, etc.).

AV IN 2 (L-AUDIO-R, VIDEO)

Permet de raccorder des composants équipés de prises de sortie audio/vidéo analogiques. (caméscope, console de jeu, etc.)

Permet de raccorder un périphérique USB.

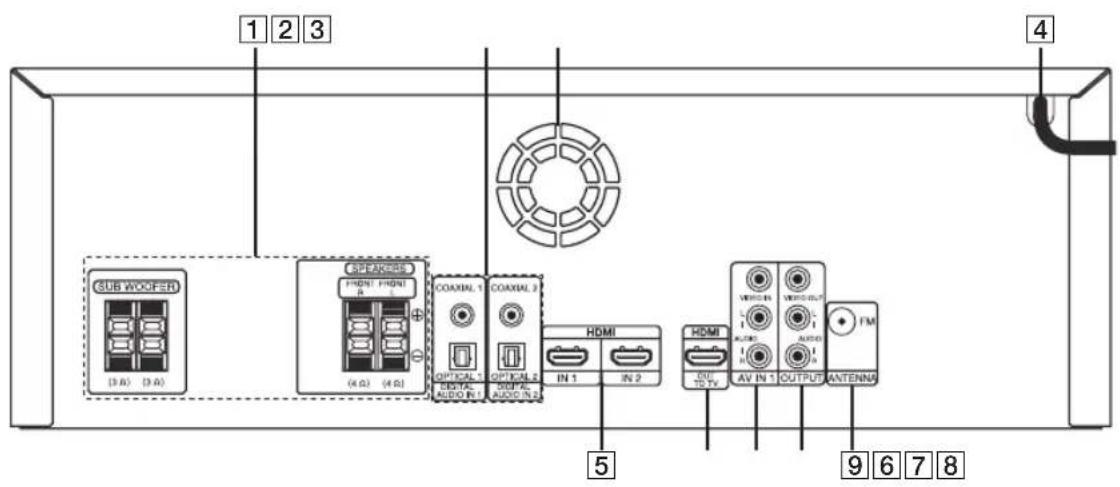

Panneau arrière

1 2 3 4 SUB WOOFER (3 A) (3 A) SPEAKERS FMENT FRONT R (4 A) (4 B) COAXIAL 1 COAXIAL 2 OPTICAL R/DVD/ Audio IN 1 AUDIO IN 2 HDMI IN 1 IN 2 HDMI OUT -10 A AV IN 1 OUTPUT ANTERM FM 9 6 7 8

1 Connecteurs des enceintes Raccordez les câbles d'enceinte.

② DIGITAL AUDIO IN 1/2

COAXIAL 1/2

Permet de raccorder des composants équipés d'une prise de sortie audio numérique coaxiale.

OPTICAL 1/2

Permet de raccorder des composants équipés d'une prise de sortie audio numérique optique.

3 Ventilateur

4 Cordon d'alimentation

5 HDMI IN 1/2
Permet de raccorder un composant disposant d'une sortie HDMI.

6 HDMI OUT TO TV

7 AV IN 1 (VIDEO IN, L-AUDIO-R)

Permet de raccorder des composants équipés de prises de sortie audio/vidéo analogiques.

8 OUTPUT (VIDEO OUT, L-AUDIO-R)

Relie les composants aux prises jack analogiques audio/vidéo.

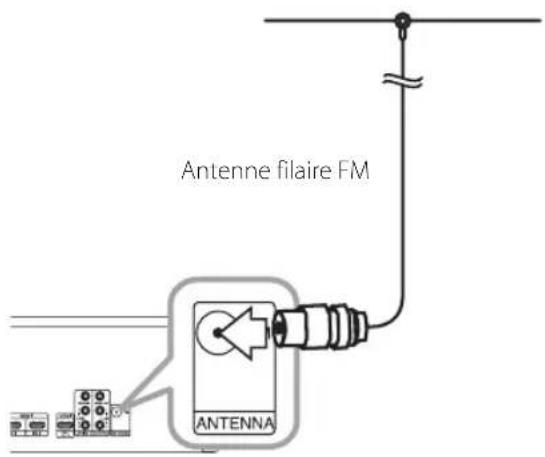

9 ANTENNA

FM : raccordez l'antenne filaire FM.

Avant la connexion

Veuillez-vous assurer de débrancher le cordon d'alimentation CA avant de procéder à toute connexion entre l'unité et d'autres appareils.

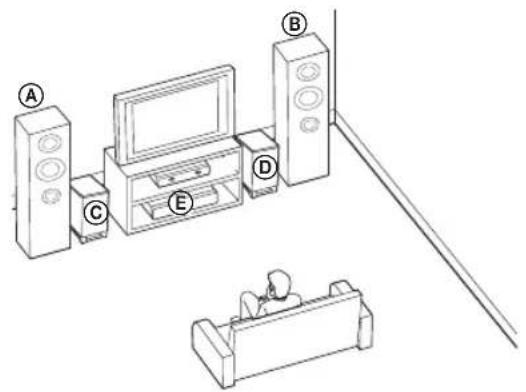

Installation du système

L'illustration suivante montre un exemple de positionnement du système. Notez que, à des fins d'explication, les illustrations fournies dans ces instructions diffèrent de l'appareil réel.

Ⓐ/Enceinte avant (G/D)

Placez les enceintes avant de chaque côté du moniteur ou de l'écran et, autant que possible, dans l'alignement de la surface de l'écran.

©/©laisson de basse

La position du caisson de basse n'est pas aussi importante, car les sons graves ne sont pas très directionnels. Néanmoins, il est recommandé de placer le caisson de basse près des enceintes avant. Tournez-le légèrement vers le centre de la pièce pour réduire les réflexions sur les murs.

E Apparel

ATTENTION

- N'empilez pas les haut-parleurs et veillez à ce qu'ils soient stables. Veillez à ce que l'enceinte ne tombe pas. Vous risquez sinon de l'endommager, de provoquer des dégâts matériels et/ou de vous blesser.

- Veillez à installer les enceintes avec l'aide d'une autre personne pour éviter qu'elles ne tombent et provoquent des blessures.

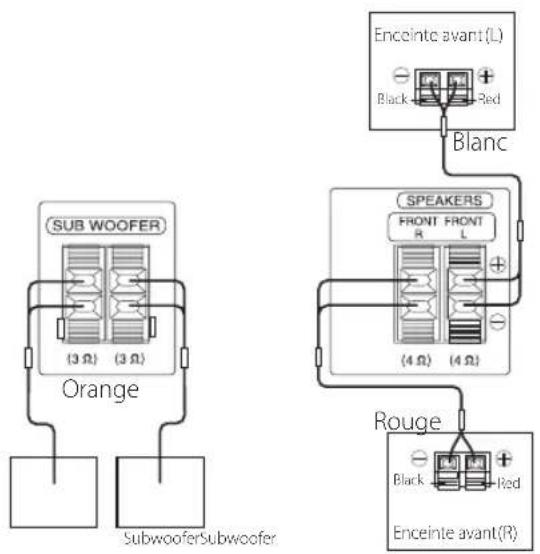

Raccordement des enceintes

1. Raccordez les fils à l'appareil. Pour raccorder le câble à l'appareil, soulevez chacun des ergots en plastique afin d'ouvrir la borne de raccordement. Insérez le fil et refermez l'ergot.

Raccordez l'extrémité noire de chaque fil aux bornes marquées – (moins) et l'autre extrémité aux bornes marquées + (plus).

1. Raccordez les fils aux enceintes. Raccordez l'autre extrémité de chaque fil à l'enceinte adéquate selon le code couleur.

Couleur	Enceinte Position
Orange Caisson de basse		Position quelconque à l'avant
Rouge Avant	Avant droite
Blanc Avant	Avant gauche

Pour raccorder le câble aux enceintes, soulevez chacun des ergots en plastique afin d'ouvrir la borne de raccordement à la base de chaque enceinte. Insérez le fil et refermez l'ergot.

ATTENTION

• Veillez à ce qu'aucun enfant n'introduise ses mains ou un objet dans l'évent d'enceinte*. * Évent d'enceinte : ouverture permettant d'obtenir un son de graves plein dans le boîtier de l'enceinte.
• Les enceintes contenant des pièces magnétiques, il est possible que des irrégularités de couleurs apparaissent sur l'écran du téléviseur ou du moniteur d'ordinateur. Utilisez les enceintes à une distance éloignée de votre téléviseur ou écran d'ordinateur.

Raccordement d'appareils vidéo

Vous pouvez visionner l'image d'entrée de votre appareil vidéo. Celui-ci peut être branché au système de réception AV de deux manières différentes.

Avec un câble HDMI

Dans la mesure où le HDMI permet de transférer un signal audio et un signal vidéo via un câble unique, vous pourrez regarder des vidéos sans installer de câble audio supplémentaire.

1. Branchez la prise jack HDMI IN 1/2 du système de réception AV à la prise jack HDMI OUT de votre appareil vidéo à l'aide d'un câble HDMI.
2. Branchez la prise jack HDMI OUT TO TV du système de réception AV à la prise jack HDMI IN de votre télévision.
3. Sélectionnez la source d'entrée HDMI (voir pages 23).

! REMARQUES

• HDMI est l'acronyme de High Definition Multimedia Interface, interface multimédia haute définition. Cette interface transmet les signaux audio et vidéo au format numérique. Si un périphérique HDMI raccordé n'accepte pas la sortie audio de l'appareil, le son du périphérique HDMI peut être déformé ou muet.
• Lorsque vous utilisez la connexion HDMI, vous pouvez modifier la résolution pour la sortie HDMI. (Reportez-vous à "Réglage de la résolution")

• Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes :

• Essayez d'éteindre l'appareil HDMI/DVI ainsi que cet appareil. Ensuite, allumez l'appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce lecteur.

• L'entrée vidéo de l'appareil raccordé est correctement réglée pour cet appareil.

• L'appareil raccordé est compatible avec les résolutions d'entrée vidéo 720 x 480i (ou 576i), 720 x 480p (ou 576p), 1 280 x 720p, 1 920 x 1 080i et 1 920 x 1 080p.

• Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur.
  • L'image ne s'affichera pas correctement avec un appareil non HDCP.

• Cet appareil ne peut pas effectuer la lecture et le téléviseur affiche un écran noir.
• Si des interférences apparaissent à l'écran, vérifiez le câble HDMI (sa longueur est généralement limitée à 4,5 m).
• Une modification de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez l'appareil puis rallumez-le.
• Lorsque la connexion HDMI avec HDCP n'est pas vérifiée, le téléviseur affiche un écran noir. Dans ce cas, vérifiez la connexion HDMI ou débranchez le câble HDMI.

Réglage de la résolution

L'unité fournit plusieurs résolutions d'affichage pour la prise HDMI OUT TO TV jack. You can change the resolution by using [Setup] menu.

1. Appuyez sur la touche SETUP. Le menu [Réglage] apparaît.

1. Utilisez les touches /V pour sélectionner l'option [Affichage], puis appuyez sur > pour accéder au deuxième niveau.

Replica A Corpot Artichcape Arisa Arisa Arisc TV Made d'Artichcape Novelove 4:12 Letters 2006 Explorer Selection & Former

1. Utilisez les touches / pour sélectionner l'option [Résolution], puis appuyez sur > pour accéder au troisième niveau.

1. Utilisez les touches /V pour sélectionner la résolution souhaitée, puis appuyez sur la touche ENTER (pour confirmer votre choix.

! REMARQUE

Si votre téléviseur n'accepte pas la résolution que vous avez définie sur le lecteur, vous pouvez régler la résolution sur 480p (ou 576p) comme suit :

Appuyez sur la touche ■ pendant au moins 5 secondes.

Avec un câble vidéo composite

Pour obtenir le son et l'image de votre appareil, vous devez brancher un câble audio analogique ainsi qu'un câble vidéo composite.

1. Branchez la prise jack VIDEO IN du système de réception AC à la prise jack VIDEO OUT de votre appareil vidéo à l'aide d'un câble vidéo composite.
2. Branchez les prises jack AUDIO IN droite et gauche du système de réception AC aux prises jack AUDIO OUT droite et gauche de votre appareil vidéo à l'aide d'un câble audio.
3. Branchez la prise jack VIDEO OUT du système de réception AV à la prise jack VIDEO IN sur votre télévision.
4. Sélectionnez la source d'entrée AV1. (pages 23)

! REMARQUES

Lorsque vous raccordez un câble audio/vidéo, veillez à ce que le code couleur des broches corresponde à celui des prises présentes sur le composant : jaune (vidéo) sur jaune, blanc (audio gauche) sur blanc, et rouge (audio droit) sur rouge.

Raccordement d'appareils audio

Vous pouvez écouter le son de votre télévision, de votre lecteur DVD, de votre lecteur Blu-ray, de votre lecteur CD...

Il n'est pas nécessaire de brancher tous les câbles. Branchez votre système de réception AV à une prise jack AV IN, COAXIAL ou OPTICAL sur l'appareil que vous souhaitez brancher.

1. Branchez la prise jack AV IN1, COAXIAL 1/2 ou, OPTICAL1/2 du système de réception AV à une des prises jack OUTPUT de votre appareil audio.
2. Sélectionnez la source d'entrée correspondant à la prise jack sélectionnée (AVIN1, COAXIAL 1/2 ou, OPTICAL1/2). (pages 23)

! REMARQUES

Lorsque vous raccordez un câble audio/vidéo, veillez à ce que le code couleur des broches corresponde à celui des prises présentes sur le composant : jaune (vidéo) sur jaune, blanc (audio gauche) sur blanc, et rouge (audio droit) sur rouge.

Raccordement des appareils d'autres

Vous pouvez facilement brancher d'autres appareils (caméra, console de jeu...) aux prises jack situées sur le panneau avant du système de réception AV.

Câble vidéo Télévi- seur OUTPUT VIDEO OUT AUDIO R VIDEO IN PORT-IN AUDIO AV BU2 VIDEO Câble audio L R VIDEO OUT Câble vidéo

Camescope, console de jeux video, etc.

1. Branchez la prise jack VIDEO IN sur le panneau avant du système de réception AV à la prise jack VIDEO OUT de votre appareil à l'aide d'un câble vidéo.
2. Branchez les prises jack AUDIO IN droite et gauche à l'avant du système de réception AV aux prises jack OUT droite et gauche de votre appareil à l'aide d'un câble vidéo.
3. Branchez la prise jack sur le panneau arrière du système de réception AV à la prise jack VIDEO IN de votre télévision.
4. Sélectionnez la source d'entrée AV 2. (voir pages 23)

! REMARQUES

Lorsque vous raccordez un câble audio/vidéo, veillez à ce que le code couleur des broches corresponde à celui des prises présentes sur le composant : jaune (vidéo) sur jaune, blanc (audio gauche) sur blanc, et rouge (audio droit) sur rouge.

Raccordement des antennes

1. Connectez l'antenne câble FM au connecteur d'antenne FM

Antenne filaire FM ANTENNA

1. Réglez la source d'entrée vers le tuner FM (page 23).

REMARQUES

Veillez à déployer complètement l'antenne filaire FM. Après avoir raccordé l'antenne filaire FM, veillez à ce qu'elle soit aussi horizontale que possible.

Raccordement d'un appareil portable

1. Branchez la prise jack du système de réception AV à la prise jack casque ou LINE OUT de votre appareil mobile (lecteur MP3...) à l'aide d'un câble portable (prise stéréo 8,5 mm).

PORT. IN câble portablelecteur MP3, etc.

1. Réglez la source d'entrée sur PORTABLE (voir pages 23).

Réglages

Réglage des paramètres

Vous pouvez modifier les réglages de votre lecteur dans le menu [Réglages].

1. Appuyez sur la touche SETUP. Le menu [Réglage] apparaît.

1. Utilisez les touches /V pour sélectionner l'option de premier niveau souhaitée, puis appuyez sur > pour accéder au deuxième niveau.

Manage Archive Archive Audio Audio Close TV Media & Archive Information A: 5 Cathode Times Explorer Reflection & Former

1. Utilisez les touches / pour sélectionner l'option de deuxième niveau souhaitée, puis appuyez sur > pour accéder au troisième niveau.

Mapage Larger Aspectcape Assets Auto SNE 70bp 75bp 100bp 100bp Mapset Apoet TV Movie 4-OffShape Representation Auto SNE 70bp 75bp 100bp 100bp

1. Utilisez les touches /V pour sélectionner le réglage souhaité, puis appuyez sur ENTER (●) pour confirmer votre choix.

Menu [Langue]

Menu

Sélectionnez une langue pour le menu [Réglage] et l'affichage à l'écran.

Menu [Affichage]

Aspect TV

Sélectionnez le rapport largeur/hauteur en fonction du format d'écran de votre téléviseur.

[4:3]

Sélectionnez cette option lorsque l'appareil est raccordé à un téléviseur 4:3 standard.

[16:9]

Sélectionnez cette option lorsque l'appareil est raccordé à un téléviseur 16:9.

Mode d'affichage

Le réglage de mode d'affichage ne s'applique qu'avec le format d'image 4:3.

[Letterbox]

Affiche une image large avec des bandes en haut et en bas de l'écran.

[Pan&scan]

Affiche automatiquement une image large sur l'intégralité de l'écran et coupe les parties qui ne tiennent pas dans l'écran.

Résolution

Cette option permet de définir la résolution de sortie du signal vidéo HDMI. Reportez-vous à la section "Réglage de la résolution", page 15, pour plus de détails sur la résolution.

[Auto]

Si la prise de sortie HDMI OUT est raccordée à un téléviseur fournissant des informations sur l'affichage (EDID), cette option sélectionne automatiquement la résolution la mieux adaptée au téléviseur raccordé.

[576i] ou [480i]

Émet 576 (ou 480) lignes de vidéo entrelacée.

[576p] ou [480p]

Émet 576 (ou 480) lignes de vidéo progressive.

[720p]

Sortie vidéo progressive en 720 lignes.

[1080i]

Sortie vidéo entrelacée en 1 080 lignes.

[1080p]

Sortie vidéo progressive en 1 080 lignes.

Menu [Audio]

Réglage des enceintes

Effectuez les réglages suivants pour le décodeur de son surround 2.2 intégré.

1. Sélectionnez [Réglage] dans le menu [Audio].
2. Appuyez sur la touche ENTER () Le menu [ENCEINTES] apparaît.

SPEAKER Frequency Drawn 0 Failure Large Rebeveler 0.3(1) dB(A) Debit text encoding Replace Direction Partner

1. Utilisez les touches </> pour sélectionner l'enceinte de votre choix.
2. Ajustez les options à l'aide des touches Λ/V/</>.
3. Après avoir réglé les options souhaitées, appuyez sur la touche RETURN(♂). Le menu revient à l'écran précédent.

[Enceinte]

Sélectionnez une enceinte à régler.

! REMARQUE

Certains réglages d'enceinte sont interdits par l'accord de licence Dolby Digital.

[Taille]

Ce réglage étant fixe, vous ne pouvez pas le modifier.

[Volume]

Utilisez les touches </> pour régler le niveau de sortie de l'enceinte sélectionnée.

- Avant G/D : 0 à -5

- Sub Woofer1/2 : 5 à -5

! REMARQUE

Le volume du haut-parleur peut être ajusté de différentes manières. (Voir page 24)

[Distance]

Réglez la distance entre chaque enceinte et la position d'écoute.

[Début test enceintes] / [Arrêt test enceintes]

Sélectionnez [Début test enceintes] à l'aide des touches /V puis appuyez sur ENTER (Appuyez de nouveau sur la touche ENTER pour arrêter le test. Réglez le volume pour qu'il corresponde au volume des signaux de test mémorisés dans le système.

DRC (Contrôle de la gamme dynamique)

Pendant la lecture d'un contenu encodé en Dolby Digital ou Dolby Digital Plus, vous pouvez vouloir compressor la gamme dynamique de la sortie audio (la différence entre les sons les plus forts et les plus faibles). Cela vous permet d'écouter un film en diminuant le volume sans perdre en clarté sonore. Pour obtenir cet effet, réglez l'option [DRC] sur [Marche].

HD AV Sync (Synchronisation audiovisuelle haute définition)

Avec la télévision numérique, il arrive parfois qu'un écart se produise entre l'image et le son. Si c'est le cas, vous pouvez compenser cet écart en appliquant un décalage sur le son de sorte qu'il "attende" en quelque sorte que l'image apparaisse. C'est ce que l'on appelle la synchronisation audiovisuelle en haute définition. Utilisez la touche ou V (de la télécommande) pour augmenter ou diminuer le décalage, que vous pouvez paramétrer entre 0 et 300 ms.

! REMARQUE

Cette fonction est uniquement active pour les sources USB.

Menu [Autres]

DivX(R) VOD

À PROPOS DES VIDÉOS DIVX : DivX® est un format numérique créé par DivX, LLC, une filiale de Rovi Corporation. Cet appareil est officiellement certifié DivX® et peut donc lire les vidéos DivX. Pour plus d'informations et pour obtenir des outils logiciels permettant de convertir vos fichiers en DivX, consultez le site www.divx.com.

À propos des vidéos DivX à la demande : vous devez enregistrer cet appareil certifié DivX® pour pouvoir lire les films DivX achetés avec Vidéo à la demande (VOD). Pour obtenir votre code d'enregistrement, accédez à la section DivX VOD du menu de configuration. Pour savoir comment vous inscrire, rendez-vous sur vod.divx.com.

[Enregistrer]

Affiche le code d'enregistrement de votre appareil.

[Désenregistrer]

Désactive votre appareil et affiche le code de désactivation.

Fonctions de base

Sélection de la source d'entrée

Cette section explique comment sélectionner la source d'entrée (autrement dit, le composant audiovisuel dont vous voulez écouter ou regarder le contenu).

Il est nécessaire de raccorder le matériel dont vous souhaitez profiter tel qu'un lecteur DVD, un lecteur de disque Blu-ray, un port USB, etc

En utilisant le bouton sur l'appareil

1. Appuyez sur la touche ⏻/I (STANDBY/ON) de l'unité
2. Sélectionnez une source en utilisant la touche INPUT SELECTION sur l'appareil. La source sélectionnée apparaît sur la fenêtre d'affichage.

Choisir Affichage
Composant raccordé à la prise AV IN 1	AV 1
Composant raccordé à la prise AV IN 2	AV 2
Appareil portable raccordé à la prise PORT. IN	PORTABLE
Composant raccordé à la prise OPTICAL IN 1	OPTICAL 1
Composant raccordé à la prise OPTICAL IN 2	OPTICAL 2
Composant raccordé à la prise COAXIAL IN 1	COAXIAL 1
Composant raccordé à la prise COAXIAL IN 2	COAXIAL 2
Composant raccordé à la prise HDMI IN 1	HDMI IN - 1
Composant raccordé à la prise HDMI IN 2	HDMI IN - 2
Radio FM FM

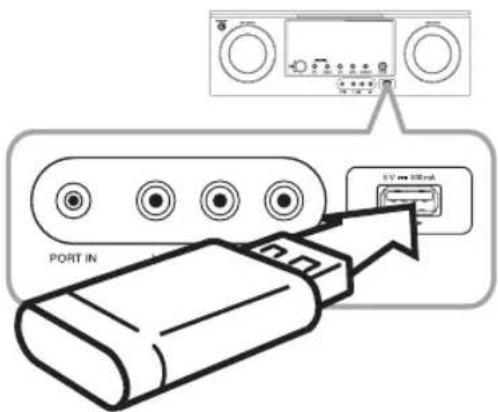

Périphérique USB raccordé au port USB	USB

En utilisant la télécommande

1. Appuyez sur la touche ⏻ de la télécommande.
2. Choisissez une source en appuyant sur le bouton une ou deux fois sur le bouton de la télécommande.

Choisir Touche
Composant raccordé à la prise AV IN 1/2	AV
Appareil portable raccordé à la prise PORT. IN	PORTABLE
Composant raccordé à la prise OPTICAL IN 1/2	OPTICAL
Composant raccordé à la prise COAXIAL IN 1/2	COAXIAL
Composant raccordé à la prise HDMI 1/2	HDMI IN
Radio FM RADIO
Périphérique USB raccordé au port USB	USB

Réglage du niveau des enceintes

Vous pouvez ajuster le niveau de chaque enceinte. Ces réglages s'appliquent à tous les champs sonores. Le réglage peut se faire de -5 à +5 par incrément de 1.

1. Appuyez plusieurs fois sur SPEAKER LEVEL sur la télécommande pour sélectionner le haut-parleur à paramétrer.
   L'afficheur indique alternativement les options suivantes.

$$ S W \rightarrow F L \rightarrow F R $$

1. Appuyez sur la touche VOL -/+ pour régler le niveau sonore de l'enceinte sélectionnée lorsque l'indication correspondante apparaît dans l'afficheur.

Affichage	Description
SW Caisson	de basse (-5 à +5)
FL Enceinte	avant (gauche)(-5 à 0)
FR Enceinte	avant (droite)(-5 à 0)

1. Procédez de la même façon pour régler le niveau sonore des autres enceintes.

Activation de différents modes son

Vous pouvez profiter de divers modes son. Pour plus de détails, reportez-vous aux sections Égaliseur personnalisé, Effet sonore et Bass Blast.

Réglage de l'égaliseur personnalisé

Vous pouvez écouter de la musique avec l'effet sonore de votre choix en ajustant les BASS (graves), les MIDDLE (médiums) et les TREBLE(aigus).

1. Appuyez sur la touche USER EQ sur le panneau avant. La mention "USER EQ" apparaît dans l'afficheur.
2. Appuyez sur la touche PLAY/PAUSE du panneau avant tandis que "USER EQ" apparaît dans l'afficheur.
3. Sélectionnez BASS, MIDDLE ou TREBLE en appuyant sur la touche ENTER sur le panneau avant.
4. Tournez le bouton MULTI CONTROL sur le panneau avant pour régler le niveau sonore.
5. Appuyez sur la touche PLAY/PAUSE du panneau avant pour terminer les réglages.

Effet sonore

Ce système a un certain nombre d'effets sonores préréglés. Vous pouvez sélectionner un effet sonore approprié. Appuyez sur SOUND EFFECT de la télécommande jusqu'à ce que l'effet sonore désiré apparaïsse sur la fenêtre d'affichage.

Affichage Description
NATURAL Offre un son naturel améliorant le confort d'écoute.
Spatialisation locale	Effet sonore optimisé selon les régions. (DANGDUT/ ARABIC/ PERSIAN/ INDIA/ REGUETON/ MERENGUE/ SAMBA/ SALSA/ CUMBIA/ AFRO HIP HOP)
AUTO EQ Règle l'égaliseur sur l'effet sonore le plus adapté au genre indiqué dans la balise ID3 des fichiers MP3.
POP CLASSIC JAZZ ROCK	Ce programme ajoute une atmosphère au son, vous donnant l'impression d'assister à un vrai concert de musique rock, pop, jazz ou classique.
MP3-OPT Cette fonction est optimisée pour les fichiers MP3 compressibles. Elle améliore les aigus.
BASS BLAST Pendant la lecture, ce mode amplifie le son des graves.
LOUDNESS Améliore les graves et les aigus.
3D SOUND L'effet de son 3D crée une diffusion plus large si bien que vous pouvez bénéficier d'un son surround plus immersif et cinématographique.
BYPASS Vous pouvez profiter du son des deux canaux à partir des enceintes avant et du caisson de basse.

! REMARQUES

• Dans certains modes surround, il se peut que les enceintes ne restituent aucun son ou un son faible ; tout dépend du mode surround et de la source audio, mais il ne s'agit pas d'une défaillance.
• Il se peut que vous deviez réinitialiser le mode surround après avoir permuté l'entrée, et parfois même après avoir changé de piste sonore.
• En fonction de la région, un égalisateur local spécifique peut être sélectionné.

Bass Blast

Vous pouvez sélectionner directement le mode son BASS BLAST.

Appuyez plusieurs fois sur la touche BASS BLAST.

Affichage Description

BASS BLAST Pendant la lecture, ce mode amplifie le son des graves.

BYPASS Vous pouvez profiter du son des deux canaux à partir des enceintes avant et du caisson de basse.

Activation de la fonction sourdine

Appuyez sur MUTE ( ) sur la télécommande. "MUTE" s'affiche sur l'écran.

Pour annuler, appuyez à nouveau sur MUTE (☑) sur la télécommande ou changez le volume.

Utilisation de la fonction Radio

Vérifiez si l'antenne FM est branchée.

Écouter la radio FM

1. Appuyez sur RADIO de la télécommande ou INPUT SELECTION de l'appareil jusqu'à ce que FM s'affiche sur l'écran.

Le syntoniseur se règle sur la dernière station radio écoutée.

1. Automatiquement :

Appuyez et maintenez appuyé TUNING. -/+ pendant environ 2 secondes jusqu'à ce que l'indication de fréquence commence à changer. Puis relâchez-le. La recherche des stations s'arrête lorsque le symtoniseur de l'appareil a trouvé une station radio.

Manuellement :

Appuyez sur la touche TUNING. -/+ de la télécommande à plusieurs reprises ou tourner MULTI CONTROL sur l'unité.

1. Réglez le volume en appuyant sur la touche VOL+/- de la télécommande ou tournez MASTER VOLUME sur l'unité.

Amélioration d'une mauvaise réception FM

Appuyez sur MONO/STEREO de la télécommande. Le tuner passe de stéréo à mono, ce qui améliore généralement la réception.

Préréglage des stations de radio

Vous pouvez prérégler 50 stations FM.

Avant de procéder au réglage, veillez à diminuer le volume.

1. Branchez-vous sur une station radio.
2. Appuyez sur ENTER ( ) In numéro prédéfini clignotera sur l'afficheur.

3. Appuyez sur PRESET +/- pour sélectionner le numéro présélectionné que vous voulez.

4. Appuyez sur ENTER ( ) la station est mémorisée.

5. Répétez les étapes 1 à 4 pour prérégler d'autres stations.

6. Pour écouter une station préréglée, appuyez sur PRESET +/- ou sur les boutons numériques de 0 à 9.

Suppression de toutes les stations préréglées

Chacune des stations préréglées

1. Choisissez la station préenregistrée que vous souhaitez supprimer.
2. Appuyez sur CLEAR. Un numéro prédéfini clignotera sur l'afficheur.
3. Appuyez à nouveau sur la touche CLEAR tandis que le numéro de préréglage est affiché.

Toutes les stations préréglées

1. Appuyez et tenez enfoncé la touche CLEAR de la télécommande pendant environ deux secondes. Le "ERASE ALL" clignotera sur la fenêtre d'affichage.
2. Appuyez de nouveau sur CLEAR lorsque le "ERASE ALL" est affiché. Toutes les stations enregistrées sont effacées.

Lecture du périphérique USB

Cet appareil peut lire les fichiers vidéo, musicaux et photo contenus sur un périphérique USB.

Fonctions de base

1. Branchez le périphérique USB au port USB jusqu'à ce qu'il s'insère dans le port.

PORT IN 5V → 100mA

1. Sélectionnez la fonction USB en appuyant sur la touche USB de la télécommande ou en appuyant sur la touche INPUT SELECTION jusqu'à ce que le "USB" apparaïsse sur la fenêtre d'affichage.

La lecture des fichiers audio commencera automatiquement si le périphérique USB ne contient que des fichiers audio.

Si le port USB comprend différents types de fichiers, vous devrez en sélectionner un depuis le menu [USB].

USB Musique Film Photo

Menu [USB]

1. Sélectionnez [Musique], [Film] ou [Photo] en utilisant </> et appuyez sur ENTER (●)

Arrêt de la lecture

MUSIC MOVIE PHOTO

Appuyez sur la touche ■ pendant la lecture.

Suspension de la lecture

MUSIC MOVIE

Appuyez sur la touche II pendant la lecture.

Appuyez sur la touche ▶ pour reprendre la lecture.

Avance ou retour rapide

MUSIC MOVIE

Appuyez sur la touche ◀◀ ou ▶▶ pour utiliser l'avance ou le retour rapide pendant la lecture.

Vous pouvez modifier la vitesse de lecture en appuyant plusieurs fois sur la touche ◀◀ ou ▶▶.

Appuyez sur la touche ▶ pour revenir à la vitesse de lecture normale.

Accès à la piste, au fichier ou au chapitre suivant/précédent

MUSIC MOVIE

Pendant la lecture, appuyez sur la touche

▶◀◀ ou ▶▶▶ pour sélectionner la piste, le chapitre ou le fichier suivant ou pour revenir au début de la piste, du chapitre ou du fichier en cours.

Appuyez deux fois brièvement sur la touche pour revenir au chapitre, à la piste ou au fichier précédent.


Pendant la lecture, appuyez sur la touche

««» ou »» pour accéder au fichier précédent ou suivant.

Lecture au ralenti

MOVIE

Lorsque la lecture est en pause, appuyez plusieurs fois sur la touche ▶▶ pour changer la vitesse de lecture au ralenti.

Reprise de la lecture

MUSIC MOVIE

Si le fichier le permet, le lecteur garde en mémoire l'endroit où vous avez arrêté la lecture en appuyant sur ■.

Si "■■" s'affiche brièvement à l'écran, appuyez sur la touche ▶ pour reprendre la lecture là où vous l'aviez laissée.

Si vous appuyez deux fois sur la touche ■, "■" s'affiche à l'écran. L'appareil efface le repère de reprise de la lecture.

Retrait du périphérique USB de l'appareil

1. Choisissez une fonction ou un mode différent, ou bien appuyez sur la touche ■ (Arrêt) deux fois de suite.
2. Retirez le périphérique USB de l'appareil.

Conditions nécessaires des fichiers audio MP3/ WMA

La compatibilité de cet appareil avec les fichiers musicaux est limitée comme suit.

• Débit binaire : entre 32 kHz et 48 kHz (MP3), entre 32 kHz et 48 kHz (WMA)
• Débit binaire : 32-320 Kbit/s (MP3), 40-192 Kbit/s (WMA).
• Versions prises en charge : v2, v7, v8, v9
• Nombre maximal de fichiers : 999.
  • Extension des fichiers : .mp3, .wma.

Périphériques USB compatibles

• Lecteur MP3 : lecteur MP3 à mémoire Flash.
• Clé USB à mémoire Flash : clés USB 2.0 ou USB 1.1.
• Il est possible que certains périphériques USB ne fonctionnent pas avec cet appareil.

Impératifs à respecter pour les périphériques USB

• Les périphériques nécessitant l'installation d'un programme supplémentaire après le raccordement à un ordinateur ne sont pas pris en charge.
• Ne retirez pas le périphérique USB pendant son utilisation.
• Si le périphérique USB a une grande capacité, la recherche peut prendre quelques minutes.
• Il est recommandé d'effectuer des sauvegardes régulières pour éviter la perte de données.

- Si vous utilisez un câble d'extension USB ou un concentrateur USB, le périphérique USB ne sera pas reconnu.

- Le système de fichiers NTFS n'est pas pris en charge. (Seul le système de fichiers FAT (16/32) est accepté.)

- Cet appareil ne prend pas en charge un nombre total de fichiers supérieur à 1 000.

- Les disques durs externes, lecteurs de carte multimédias ou dispositifs de stockage USB ne sont pas pris en charge.

- Le port USB de l'appareil ne peut pas être raccordé à un ordinateur. L'appareil ne peut pas être utilisé comme périphérique de stockage.

- Les appareils photo numériques et les téléphones mobiles ne sont pas compatibles.

Écoute de musique

Vous pouvez lire les fichiers musicaux enregistrés sur un périphérique USB.

1. Sélectionnez [Musique] en utilisant la touche </

   sur le menu [USB].

2. Appuyez sur la touche ENTER( ) les fichiers de musique démarreront automatiquement.

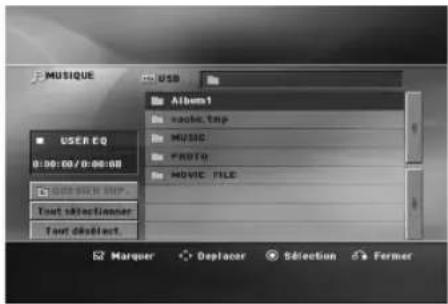

Utilisation du menu [MUSIQUE]

MUSIQUE USB Album1 music, tap MUSIC PROTO MOVIC FILE USER EQ 0:00:00 / 0:00:00 Tout selectianer Tout select Marquer Deplacer Selection Former

Options Description Touches
DOSSIER SUP.	Retour au dossier précédent.	Choisissez l'option que vous souhaitez en utilisant /V/<> .
Tout sélectionner	Sélection de tous les fichiers.
Tout désélect.	Désélection de tous les fichiers.
/	Accès à la page précédente ou suivante.
Marquer	Marquage des fichiers sélectionnés.	MARKER
Deplacer	Accès à un autre fichier.	/V/<>
Sélection	Activation d'un fichier.	ENTER (○)
Fermer	Retour au menu [USB].	RETURN (♂)

Lecture de votre musique favorite

Cela vous permet d'écouter de la musique en marquant vos fichiers préférés.

1. Pendant la lecture, sélectionnez vos fichiers préférés en utilisant ∧/V.
2. Appuyez sur la touche MARKER. L'indicateur apparaît dans le menu [MUSIQUE].
3. Répétez les étapes 1 et 2.
4. Appuyez sur la touche ▶ ou ENTER(

Le mode de lecture apparaît dans le menu [MUSIQUE].

Marquer lecture

Lecture en cours

1. Choisissez le mode de lecture choisi en utilisant Λ/V.

[Marquer lecture] : Lit les fichiers marqués dans l'ordre.

[Lecture en cours] : Lit tous les fichiers contenues dans un dossier dans l'ordre.

1. Appuyez sur la touche ENTER( )

! REMARQUES

• Pour supprimer un fichier marqué, sélectionnez-le et appuyez sur la touche MARKER.
• Les programmes sont également effacés lorsque vous sortez le disque ou retirez le périphérique USB, lorsque vous éteignez l'appareil ou lorsque vous changez de fonction.

Lecture répétée ou aléatoire

Pendant la lecture, appuyez plusieurs fois sur la touche CREPEAT pour sélectionner le mode souhaité.

Affichage Description
REPEAT	Le fichier en cours sera lu en boucle.
REPEAT ALL	Tous les fichiers seront lus en boucle.
RANDOM	Les fichiers seront lus en ordre aléatoire.
Éteint (pas d'affichage)	Retour à la lecture normale.

Lecture en mode AUTO DJ

Le mode AUTO DJ mélange la fin d'une chanson avec le début d'une autre pour une lecture en fondu enchaîné.

Pendant la lecture, appuyez plusieurs fois sur la touche AUTO DJ pour sélectionner le mode souhaité.

Affichage Description
AUTO DJ RANDOM	La musique est lue de façon aléatoire.
AUTO DJ SEQUENTIAL	La musique est lue en boucle.
AUTO DJ OFF	Permet de revenir à la lecture normale.

Lecture d'un fichier vidéo

Vous pouvez lire les fichiers de film enregistrés sur un périphérique USB.

1. Sélectionnez l'option [Film] à l'aide des touches <//> dans le menu [USB].
2. Sélectionnez un fichier à l'aide des touches ∧/∨/＜/＞, puis appuyez sur ▶ ou ENTER (● pour lire le fichier.

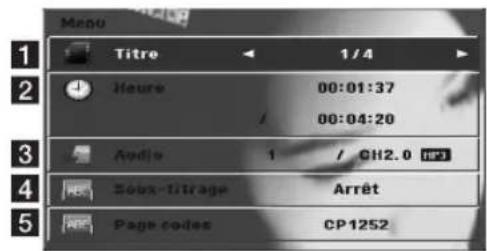

Affichage à l'écran des informations sur le contenu

Vous pouvez afficher et modifier différents réglages et informations à propos du contenu.

Menu 1 Titre 1/4 2 Heure 00:01:37 / 00:04:20 3 Audio 1 / GH2.0 4 Sous-titrage Arrêt 5 Page codes CP1252

1. Pendant la lecture, appuyez sur la touche INFO/DISPLAY pour afficher différentes informations sur la lecture.

1 Titre – numéro du titre en cours/nombre total de titres.
2 Heure – temps de lecture écoulé/durée de lecture totale.
3 Audio – langue ou canal audio sélectionné.
4 Sous-titrage – sous-titres sélectionnés.
5 Page codes – page de code des sous-titres sélectionnée.

1. Sélectionnez une option à l'aide des touches Λ/V.
2. Utilisez les touches </> pour régler la valeur de l'option sélectionnée.
3. Appuyez sur la touche INFO/DISPLAY (☐) du RETURN (♂) pour quitter l'affichage à l'écran.

! REMARQUE

Si vous n'appuyez sur aucune touche pendant quelques secondes, l'affichage à l'écran disparaît.

Lecture à partir d'un code de temps

1. Appuyez sur la touche INFO/DISPLAY(7) pendant la lecture. La zone d'a chage du temps montre le temps de lecture écoulé.
2. Sélectionnez l'option [Heure] et saisissez l'heure de début requise en heures, minutes et secondes, de gauche à droite.

Par exemple, pour trouver une scène située à 2 heures, 10 minutes et 20 secondes du début, saisissez “21020”.

1. Appuyez sur la touche ENTER Ⓞ pour démarrer la lecture à partir de l'heure sélectionnée.

Modification de la source audio

1. Pendant la lecture, appuyez sur la touche INFO/DISPLAY(G) pour activer l'affichage à l'écran.
2. Utilisez les touches / pour sélectionner l'option [Audio].
3. Utilisez les touches < / > pour sélectionner la langue audio, la piste audio ou le canal audio de votre choix.

Sélection de la langue des sous-titres

1. Pendant la lecture, appuyez sur la touche INFO/ DISPLAY pour activer l'affichage à l'écran.
2. Utilisez les touches /V pour sélectionner l'option [Sous-titrage].
3. Utilisez les touches </> pour sélectionner la langue de votre choix pour les sous-titres.
4. Appuyez sur la touche RETURN ♂ pour quitter l'affichage à l'écran.

Modification de la page de code des sous-titres

Si les sous-titres ne s'a chent pas correctement, vous pouvez modi er la page de code des sous-titres pour en améliorer l'a chage.

1. Pendant la lecture, appuyez sur la touche INFO/ DISPLAY pour activer l'affichage à l'écran.
2. Utilisez les touches /V pour sélectionner l'option [Page codes].
3. Utilisez les touches </> pour sélectionner l'option de code de votre choix.
4. Appuyez sur la touche RETURN (♀) pour quitter l'affichage à l'écran.

Impératifs à respecter pour les fichiers vidéo

La compatibilité de cet appareil avec les chiers vidéo est limitée comme suit.

• Résolution disponible : 720 x 576 pixels (L x H).
• Le nom de chier des sous-titres DivX est limité à 45 caractères.
• Si le chier DivX comporte un code impossible à exprimer, il sera a ché par la marque “_”.
• Taux de rafraîchissement des images : inférieur à 30 fps.
• Si les structures vidéo et audio des chiers enregistrés ne sont pas entrelacées, seule la vidéo ou seul le son sera retransmis.
• Formats de chiers vidéo compatibles : .avi, .mpg, .mpeg, .divx.
• Formats de sous-titres compatibles : SubRip (*.srt/*.txt), SAMI (*.smi), SubStation Alpha (*.ssa/*.txt), MicroDVD (*.sub/*.txt), SubViewer 2.0 (*.sub/*.txt), VobSub (*.sub).
• Formats codec compatibles: "DIVX3.11", "DIVX4", "DIVX5", "DIVX6", "MP4V3", "3IVX"
• Formats audio compatibles : AC3, PCM, MP3, WMA. (Le codec audio DTS n'est pas pris en charge. Autrement dit, le son n'est pas retransmis pour le format DTS.)
• Fréquence d'échantillonnage : 32-48 kHz (MP3), 32-48 kHz (WMA).
• Débit binaire : 32-320 kbit/s (MP3), 40-192 kbit/s (WMA).
• Si le nom de chier d'un lm est di érent de celui du chier de sous-titres, il se peut que les sous-titres ne s'a chent pas pendant la lecture d'un chier DivX.
• Si vous lisez un DivX qui ne respecte pas la spéciation DivX, il se peut qu'il ne soit pas lu correctement.

Visionnage de photos

Vous pouvez lire les fichiers photo enregistrés sur un périphérique USB.

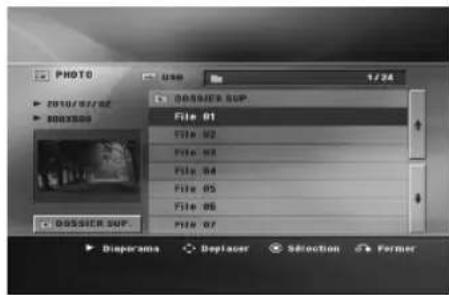

1. Sélectionnez l'option [Photo] à l'aide des touches <//> dans le menu [USB]. Le menu [PHOTO] apparaît.

PHOTO 2010/07/02 DOSSIER SUP. File 01 File 02 File 03 File 04 File 05 File 06 File 07 Disparame Deplacer Selection Former

Options Description Touches
DOSSIER SUP.	Retour au dossier précédent.	Sélectionnez une option à l'aide des touches //<> .
/	Accès à la page précédente ou suivante.
▶ Diaporama	Affichage d'un diaporama.	▶
▲▼◀▶ Deplacer	Accès à un autre fichier ou contenu.	//<>
◎ Sélection	Affichage d'un fichier spécifique.	ENTER (○)
○● Fermer	Retour au menu [USB].	RETURN (○●)

1. Sélectionnez un fichier à l'aide des touches ∧/V/</>, puis appuyez sur ▶ ou ENTER (⊕) pour lire le fichier.

Options Description Touches
Diaporama	Affichage d’un diaporama.	▶
Sélection	Visualisation d’un fichier particulier.	ENTER ⏻

Arrêt d'un diaporama

Appuyez sur la touche ■ pendant la lecture du diaporama.

Suspension d'un diaporama

Appuyez sur la touche III pendant la lecture du diaporama.

Appuyez sur la touche ▶ ou || pour relancer le diaporama.

Accès à la photo suivante/précédente

Lorsqu'une photo est affichée en plein écran, appuyez sur la touche < ou > pour accéder à la photo précédente ou suivante.

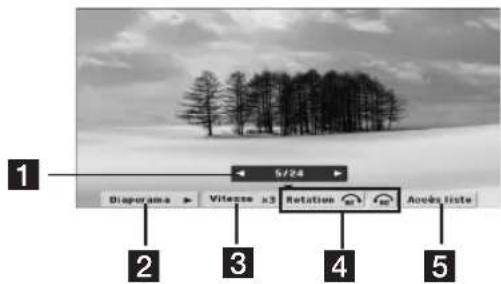

Options disponibles pendant l'affichage d'une photo

Vous pouvez utiliser différentes options pendant l'affichage d'une photo en plein écran.

1. Lorsqu'une photo est affichée en plein écran, appuyez sur la touche INFO/DISPLAY pour afficher le menu des options.
2. Sélectionnez une option à l'aide des touches Λ/∨/＜/＞.

1 5/24 Diapurama Vitesse x3 Rotation Accus lists 2 3 4 5

1 Photo en cours/nombre total de photos : utilisez les touches </> pour afficher la photo précédente ou suivante.
2 Diaporama : appuyez sur la touche Press ENTER (pour lancer ou suspendre le diaporama.
3 Vitesse : utilisez la touche ENTER (pour sélectionner la vitesse de défilement des photos dans un diaporama.
4 Rotation : appuyez sur la touche ENTER (pour faire pivoter la photo dans le sens des aiguilles d'une montre ou dans le sens inverse.
5 Accès liste : appuyez sur la touche ENTER pour revenir au menu [PHOTO].
3. Appuyez sur la touche RETURN ( 🔍) ou INFO/ DISPLAY ( ), pour quitter le menu des options.

Impératifs à respecter pour les fichiers photo

La compatibilité de cet appareil avec les fichiers photo est limitée comme suit.

• Maximum en largeur : 2 760 x 2 048 pixels.
- Nombre maximal de fichiers : 999.
- Certains fichiers peuvent ne pas fonctionner si le format d'enregistrement est différent ou si leur état n'est pas bon.
• Extension des fichiers : ".jpg", ".jpeg"

Autres opérations

Diminution de la luminosité

Appuyez une fois sur la touche DIMMER. La fenêtre d'affichage est à demi obscurcie et l'éclairage est éteint.

Pour annuler, appuyez de nouveau sur la touche DIMMER.

Économiseur d'écran

L'écran de veille est uniquement disponible en mode appareil USB. L'économiseur d'écran s'active dès que l'appareil reste inactif pendant cinq minutes environ.

Utilisation de la fonction de veille programmée

Vous pouvez programmer l'appareil pour qu'il s'éteigne automatiquement au bout d'un délai spécifié. Appuyez plusieurs fois sur la touche SLEEP.

L'afficheur indique alternativement les options suivantes.

$$ \begin{array}{l} \text {SLEEP 180 - > 150 - > 120 - > 90 - > 80 - > 70 - > 60 - >} \ \text {50 - > 40 - > 30 - > 20 - > 10 - > Éteint (pas d'affichage)} \end{array} $$

Pour vérifier la durée restante, appuyez sur la touche SLEEP. La durée restante apparaît dans l'afficheur.

Pour annuler la fonction de veille programmée, appuyez plusieurs fois sur la touche SLEEP jusqu'à ce que "SLEEP 10" s'affiche, puis appuyez une dernière fois sur la touche SLEEP pour que l'inscription disparaisse.

! REMARQUE

Lorsque le minuteur de mise en veille est activé, l'écran s'assombrit et le rétroéclairage est désactivé.

Dépannage

PROBLÉME CAUSE & CORRECTION
Pas alimentation.	Le cordon d'alimentation est débranché.Branchez le cordon d'alimentation.Vérifiez en mettant d'autres appareils électroniques en marche.
Absence de son.	Les fils des enceintes sont débranchés. Vérifiez que les enceintes soient reliées.Le volume est réglé au minimum. Réglez le volume.Vous avez choisie une source d'entrée incorrecte.Vérifiez la source d'entrée et choisissez celle qui est correcte.La fonction silence est activéeAppuyez sur la touche MUTE ou régler le niveau du volume pour annuler la fonction silence.
Pas d'éclairage	Le gradateur ou la fonction de veille est activé.Appuyez sur DIMMER ou SLEEP pour annuler la fonction
Impossible d'ajuster correctement les stations de radio.	L'antenne est mal positionnée ou raccordée.Raccordez l'antenne correctement.La force du signal de la station de radio est trop faible.Ajustez la station manuellement.Aucune station n'a été préréglée ou les stations préréglées ont été effacées. (lors de l'ajustement par recherche des canaux préréglés)Préréglez des stations de radio. (reportez-vous à la page 26 pour plus de détails)
La télécommande ne fonctionne pas correctement.	La télécommande est trop éloignée de l'appareil.Actionnez la télécommande dans un rayon de 7 m de l'appareil.Il y a un obstacle entre la télécommande et l'appareil.Retirez l'obstacle.La pile de la télécommande est vide.Remplacez les piles par des piles neuves.

Marques de commerce et licences

HIGH DEFINITION MULTIMEDIA INTERFACE

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

DivX®, DivX Certified® et les logos associés sont des marques de commerce de Rovi Corporation et ou de ses filiales et sont exploités sous licence.

DIGITAL

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole représentant un double D sont des marques de commerce de Dolby Laboratories.

Entretien

Manipulation de l'appareil

Lors du transport

Conservez le carton et les emballages d'origine. Si vous devez transporter l'appareil, pour une protection maximale, emballez-le tel que vous l'avez reçu à sa sortie de l'usine.

Entretien des surfaces extérieures

• N'utilisez pas de liquides volatiles tels qu'un insecticide en aérosol à proximité de l'appareil.
• Si vous frottez trop fort, vous risquez d'endommager la surface.
• Ne laissez pas de produits en caoutchouc ou en plastique en contact prolongé avec l'appareil.

Nettoyage de l'appareil

Pour nettoyer le lecteur, utilisez un chiffon doux et sec. Si les surfaces sont très sales, utilisez un chiffon doux légèrement humidifié d'une solution détergente douce. N'utilisez pas de solvants puissants tels que alcool, benzine ou diluants, car ces derniers risquent d'endommager la surface de l'appareil.

Caractéristiques techniques

Général
Alimentation AC 200 - 240 V, 50 /	60 Hz
Consommation électrique 70 W
Dimensions (L x H x P) 430 x 144.5	x 330 mm
Poids net (approx.) 4,2 kg
Température de fonctionnement	41 °F à 95 °F (5 °C à 35 °C)
Humidité de fonctionnement 5 %	à 90 %
Alimentation du bus DC 5 V	--- 500 mA

Entrées/Sorties
ANALOG AUDIO IN 2,0 Vrms (1 kHz, 0 dB), 600 Ω, prise RCA (G, D) x 2
ANALOG VIDEO IN 1,0 Vrms (crête à crête), 75 Ω, synchronisation négative, prise RCA x 2
OPTICAL IN 3,0 Vrms (crête à crête), prise optique x 2
COAXIAL IN 3,0 Vrms (crête à crête), prise coaxiale x 2
PORT. IN	0,5 Vrms (prise stéréo ⚠3,5 mm)
HDMI IN/OUT	19 broches (Type A, Connecteur HDMITM)
AUDIO OUT	2,0 Vrms (1 kHz, 0 dB), 600 Ω, prise RCA (G, D) x 1
VIDEO OUT	1,0 Vrms (crête à crête), 75 Ω, synchronisation négative, prise RCA x 1

Tuner
Plage de réglage FM	87,5 - 108,0 MHz ou 87,50 - 108,00 MHz

Amplificateur
Mode stéréo 185 W +185 W	(4 Ω à 1 kHz)
Mode surround	Avant	185 W x 2 (4 Ω à 1 kHz)
	Caisson de basse	215 W x 2 (3 Ω à 1 kHz)
Enceintes avant
Type 2 haut-parleurs 2 voies
Impédance 4 Ω
Puissance nominale 185 W
Puissance maximale 370 W
Dimensions nettes (L x H x P) 274 x	941 x 277 mm
Poids net 13,8 kg

Caisson de basse
Type 1 haut-parleur 1 voie
Impédance 3 Ω
Puissance nominale 215 W
Puissance maximale 430 W
Dimensions nettes (L x H x P) 273 x	390 x 364 mm
Poids net 7,4 kg

Le design et les spécifications sont sujets à modifications sans pré avis.

LG

Life's Good
