Type de produit	Module d'interface pneumatique AS-i (AirBox)
Modèle	AC5227
Marque	IFM
Nombre d'entrées	2 entrées (capteurs)
Nombre de sorties pneumatiques	2 sorties (vannes 3/2)
Alimentation	Via câble plat AS-i (30 V DC)
Pression de service	2...8 bar
Raccordement pneumatique	Tubes rilsan, calibre extérieur selon CETOP RP 54 P
Version AS-interface	3.0 (compatible descendante)
Profil AS-i	S-3.F.F
Mode d'adressage	Standard (non étendu)
Indicateurs LED	PWR (verte), FAULT (rouge), AUX (verte), entrée (jaune)
Degré de protection	IP67 (IP65 avec silencieux)
Compatibilité électromagnétique	Décharge par contact ±4 kV, par air ±8 kV
Pureté d'air comprimé requise	Classe 6-3-1 (sans lubrifiant) ou 6-3-4 (lubrifié) selon ISO 8573-1
Fonctions de commande manuelle	Appuyer/relâcher ou appuyer/tourner/verrouiller
Entretien	Aucune réparation possible ; contacter le fabricant en cas de défaut
Nettoyage	Éviter dépôts de souillure et poussières sur l'embase et la partie supérieure
Sécurité	Ne pas ouvrir ni actionner les éléments sans fonction ; risque de destruction
Pièces détachées	Non réparable ; pièces disponibles sur commande (joints, bouchons)
Informations générales	Utilisation en environnement industriel ; suivre les prescriptions de sécurité pneumatiques

FOIRE AUX QUESTIONS - AC5227 IFM

Quelle est la pression de service recommandée pour l'AC5227 ?

La pression de service doit être comprise entre 2 et 8 bar. Une utilisation en dehors de cette plage peut causer des défauts d'étanchéité permanents.

Comment adresser le module AC5227 ?

À la livraison, l'adresse est 0. Utilisez l'unité d'adressage AC1144 avec le cordon d'adressage E70213. Le module monté et câblé peut être adressé via l'interface implémentée.

Quel est le degré de protection IP de l'AC5227 ?

Le degré de protection est IP67 avec les joints appropriés. Si l'AirBox est utilisé avec silencieux, il est seulement IP65.

Que faire si la LED FAULT rouge est allumée en permanence ?

Cela indique une erreur de communication AS-i. L'esclave ne participe pas à l'échange de données normal, par exemple parce que l'adresse est 0. Vérifiez l'adressage.

Comment raccorder les capteurs et les sorties pneumatiques ?

Les capteurs se raccordent aux prises M12 (broches 2 et 4). Les sorties pneumatiques sont les voies 2 et 4. Utilisez des tubes rilsan coupés droit et poussez-les dans les raccords.

Puis-je utiliser de l'air comprimé lubrifié ?

Oui, mais uniquement avec une pureté de classe 6-3-4. Une fois utilisé avec de l'air lubrifié, l'AirBox doit toujours être alimenté avec de l'air lubrifié.

Comment déconnecter les tuyaux pneumatiques ?

Appuyez sur l'anneau de pression gris et tirez le tuyau en même temps. Veillez à couper les tuyaux droit.

Que signifie le clignotement de la LED FAULT rouge ?

Un clignotement indique un défaut périphérie, comme une surcharge ou un court-circuit de l'alimentation capteur. Vérifiez les connexions des capteurs.

Quel est le couple de serrage des connecteurs M12 ?

Le couple de serrage recommandé est de 0,6 à 0,8 Nm. Serrez modérément pour garantir l'étanchéité.

Est-il possible de réparer le module AC5227 ?

Non, le produit ne doit pas être modifié et aucune réparation n'est possible. En cas de défaut, veuillez contacter le fabricant IFM.

MODE D'EMPLOI AC5227 IFM

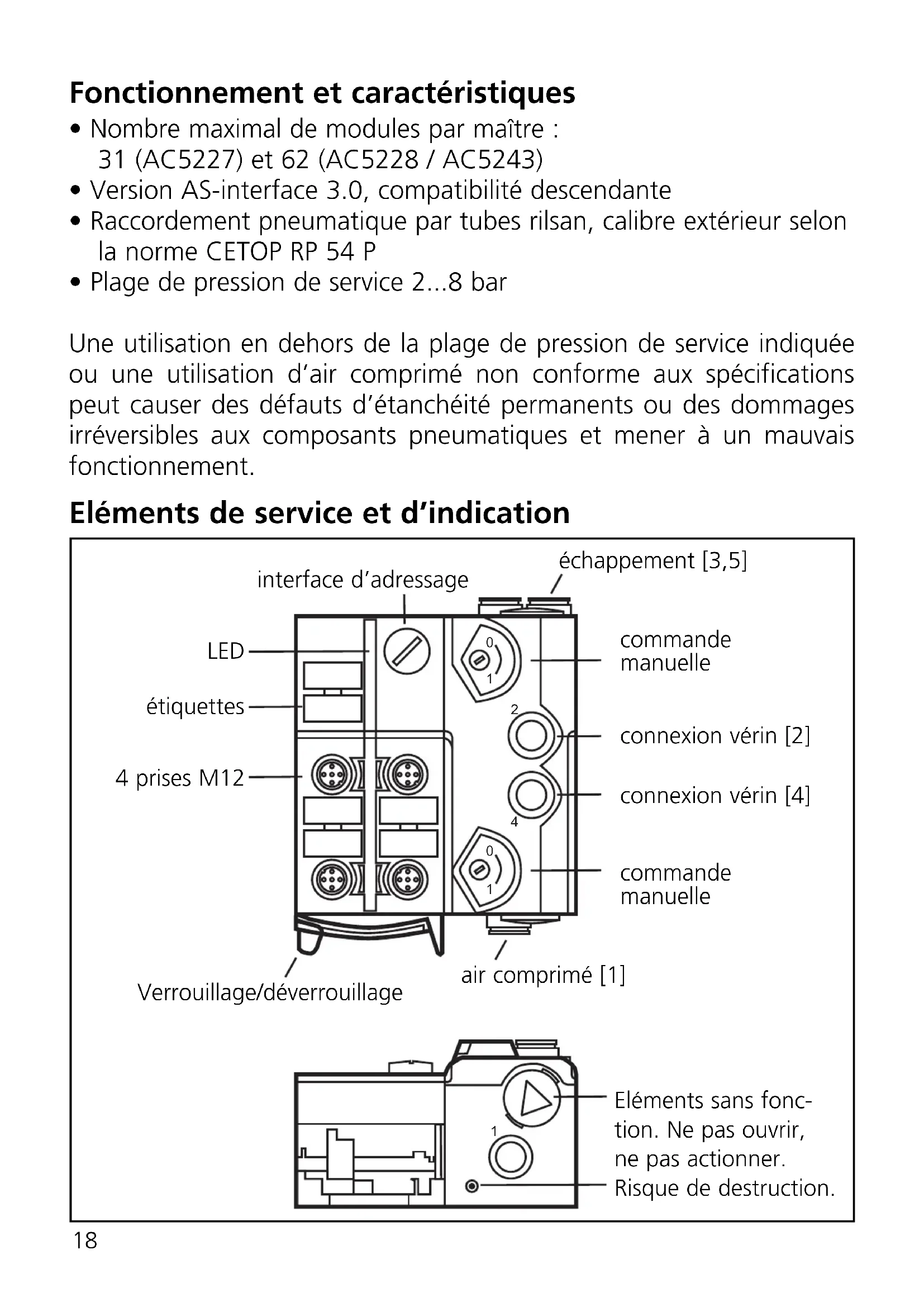

Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 31 (AC5227) et 62 (AC5228 / AC5243)
• Version AS-interface 3.0, compatibilité descendante
• Raccordement pneumatique par tubes rilsan, calibre extérieur selon la norme CETOP RP 54 P
• Plage de pression de service 2...8 bar

Une utilisation en dehors de la plage de pression de service indiquée ou une utilisation d'air comprimé non conforme aux spécifications peut causer des défauts d'étanchéité permanents ou des dommages irréversibles aux composants pneumatiques et mener à un mauvais fonctionnement.

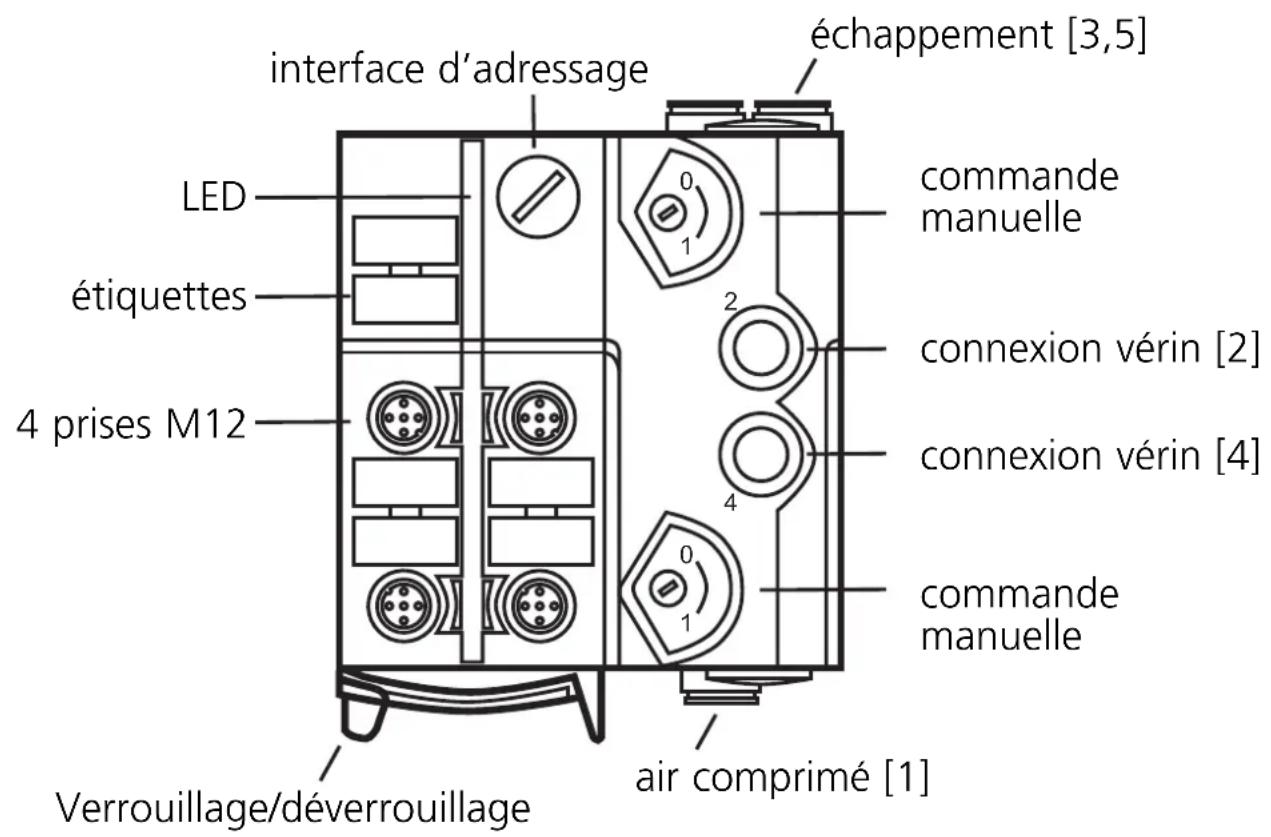

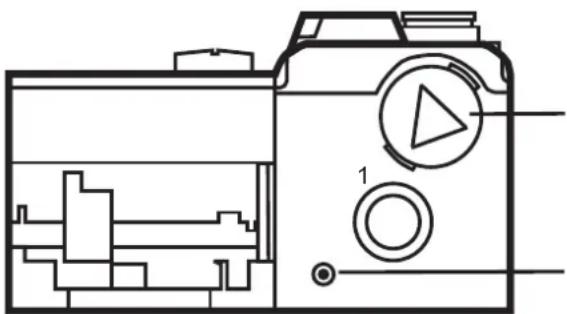

Eléments de service et d'indication

Eléments sans fonction. Ne pas ouvrir, ne pas actionner. Risque de destruction.

Montage

Consignes de montage à partir de la page 26.

Adressage

A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Le module monté et câblé peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage implémentée.

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être à 1 et le bit de sortie D3 doit être à 0*. Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés.

* réglage par défaut

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

Raccordement électrique

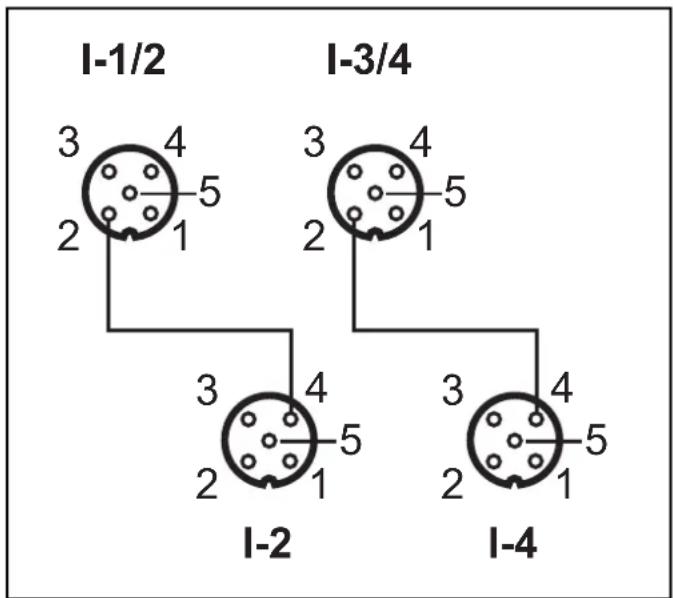

Raccorder les connecteurs des capteurs aux prises M12.

Couvrir les prises non utilisées avec des bouchons de protection (E73004)*, la prise d'adressage avec le bouchon de protection fourni. Couple de serrage 0,6...0,8 Nm.

Afin de garantir le degré de protection IP 67 vous devez également

• utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau.
• raccorder l'échappement via un tube pneumatique

* à commander séparément

Si l'AirBox est utilisé avec silencieux, il a seulement la protection IP65.

AC5227

2 entrées / 2 sorties pneumatique

Profil AS-i S-3.F.F / mode d'adressage étendu : non

Bit de données D0 D1 D2 D3
Entrée 1234
Prise I-1 I-2 --
Broche 2+4 2+4 --
Sortie pneumatique -- 2 4

Entrées (standard)

AC5228

4 entrées / 2 sorties pneumatique

Profil AS-i S-7.A.E / mode d'adressage étendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise I1/2	I1/2	I2	I3/4	I3/4 I4
Broche 4 2	4	4 2	4
Sortie pneumatique 2 4 -				-

AC5243

4 entrées / 2 sorties pneumatique

Profil AS-i S-7.A.E / mode d'adressage étendu : oui / AUX

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise I1/2 I1/2 I2 I3/4 I3/4		I4
Broche 4 2 4 4 2 4
Sortie pneumatique 2 4 -

Entrées (circuit en Y)

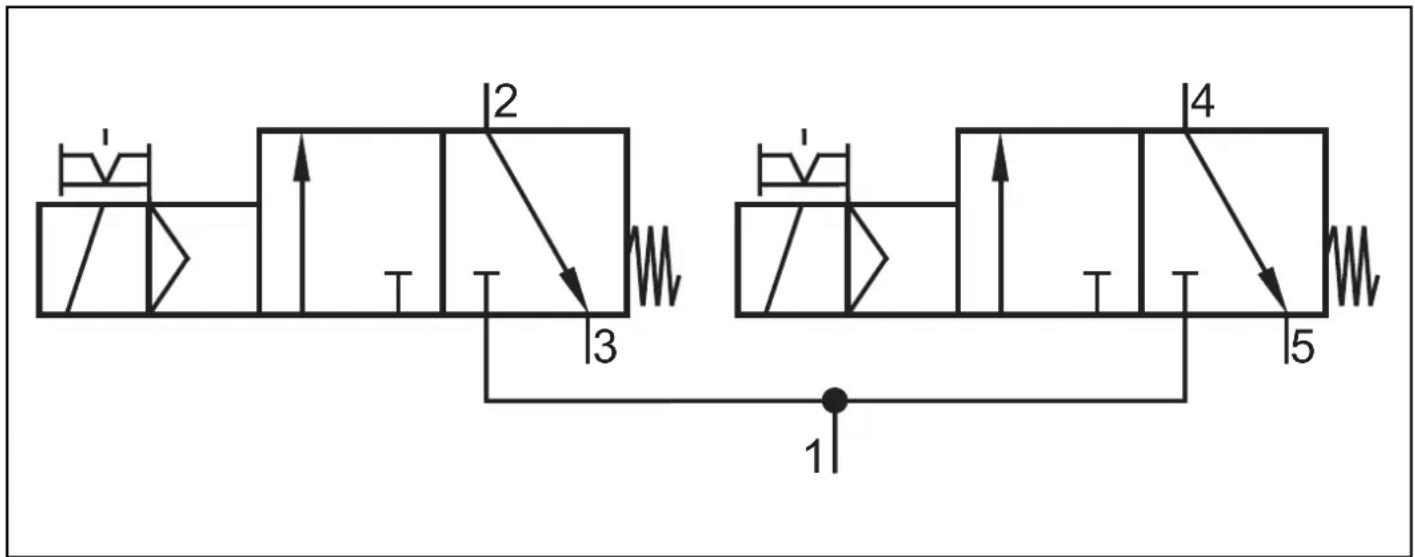

Diagramme circuit pneumatique 2 x électrovanne 3/2

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression. Raccorder l'alimentation en air comprimé 1, les connexions vérin 2 et 4 et, si nécessaire, les échappements 3 et 5 au système pneumatique. Couper droit les tuyaux et les pousser dans les raccords.

Déconnexion des tuyaux

Pour enlever les tuyaux appuyer sur l'anneau de pression gris et tirer le tuyau en même temps.

Commande manuelle

Vour pouvez actionner manuellement la sortie pneumatique à l'aide de la commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller). Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé.

La commande électrique est prioritaire sur la commande manuelle.

Spécification de la pureté de l'air comprimé

La pureté de l'air est divisée en trois classes selon ISO 8573-1:2001 :

1. La classe de pureté des impuretés solides
2. La classe de pureté pour la teneur en humidité
3. La classe de pureté pour la teneur totale en huile

Les modules AirBox sont appropriés pour l'air comprimé sans lubrifiant des classes de pureté 6-3-1 et pour l'air comprimé lubrifié des classes de pureté 6-3-4.

Signification :

1. Impuretés solides selon la classe 6 :
   Grandeur maximum des particules 5 μm, densité maximum des particules 5 mg / m³

2. Teneur en eau maximum selon la classe 3 :
   Point de rosée -20°C

3. Teneur totale en huile selon la classe 1 : pour l'air sans lubrifiant 0,01 mg / m³ Teneur totale en huile selon la classe 4 : pour l'air lubrifié < 5 mg / m³, cela correspond à env. 1 goutte d'huile / 4000 litres d'air

Si l'AirBox est utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air lubrifié).

Compatibilité électromagnétique (CEM) :

L'AirBox est conçu pour le fonctionnement dans des environnements industriels.

Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants :

• décharge par contact ±4 kV
• décharge par air ±8 kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques les remèdes suivants sont possibles, entre autres:

- compensation de potentiel selon les instructions d'installation

• pose séparée de
• câbles de signaux et câbles bus
• conducteurs d'équipotentialité
• câbles d'alimentation

- séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées il y a un risque de :

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
  • détérioration de l'AirBox
• détérioration de l'équipement électrique

Fonctionnement

Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

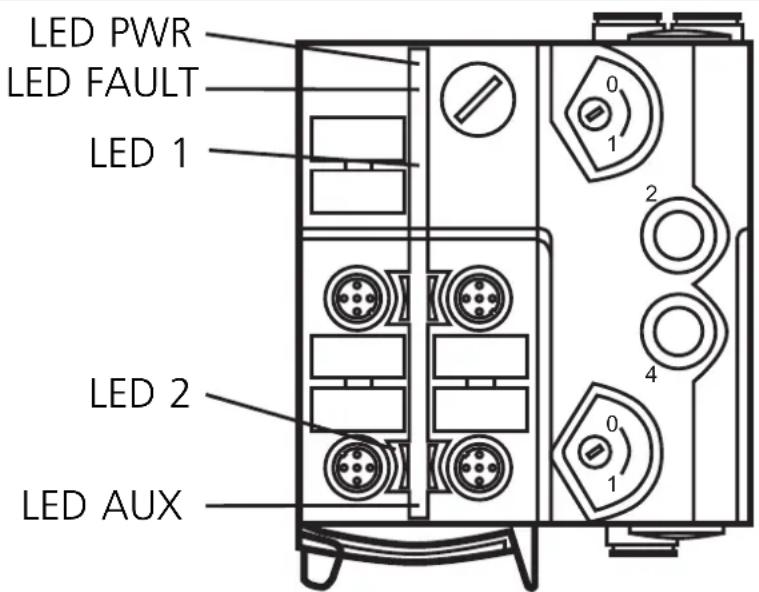

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED 2 jaune : entrée commutée
- LED PWR verte : alimentation en tension AS-i ok LED FAULT rouge allumée :

erreur de communication AS-i, l'esclave ne participe pas à l'échange de données " normale ", par ex. adresse d'esclave 0

- LED FAULT rouge clignote : défaut périphérie, par ex. surcharge ou court-circuit de l'alimentation capteur

Informations importantes sur la LED AUX et la LED 1

• LED AUX verte: Alimentation AUX ok (AC5243)

La mise sous tension de l'alimentation AUX est uniquement indiquée si l'alimentation AS-i est disponible aussi.

- LED 1 jaune: Indique uniquement l'état logique des sorties API. L'état de commutation pneumatique ne correspond pas forcément à l'état de la LED 1 indiqué. L'état de commutation pneumatique n'est pas indiqué sur l'appareil.

Entretien / Réparation

Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut veuillez contacter le fabricant.

Données techniques

Données techniques et informations supplémentaires sur www.ifm-electronic.com --> Select your country --> Fiche technique

Montage / Assembly

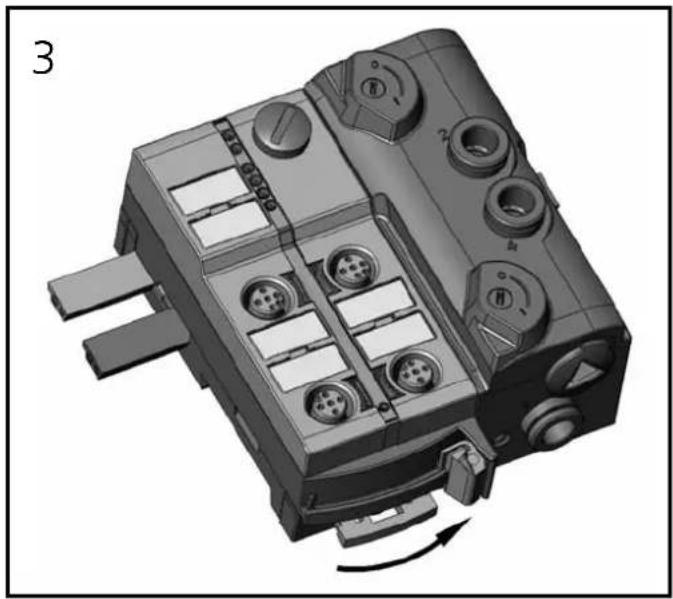

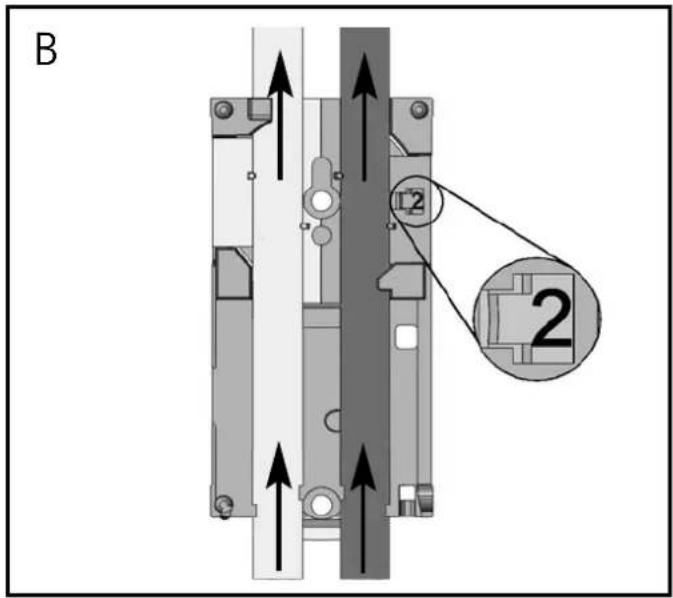

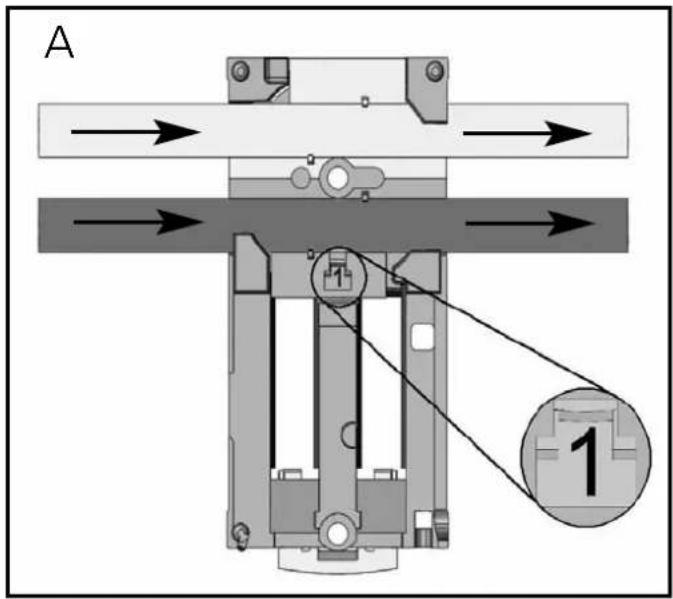

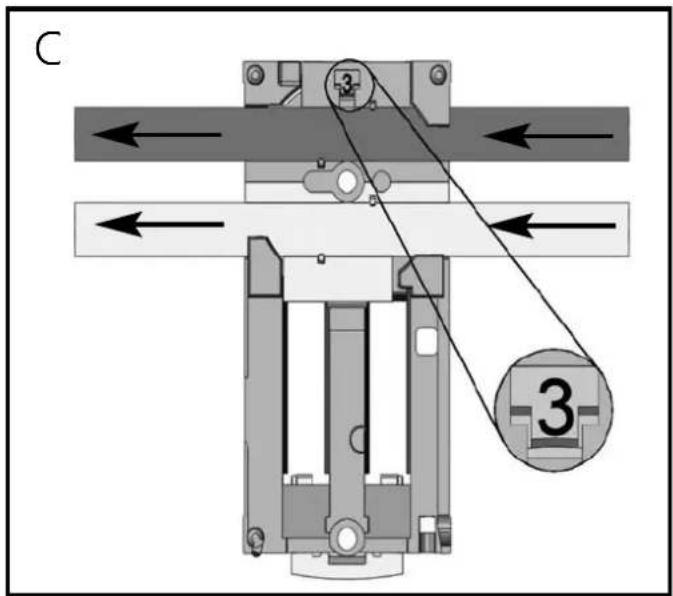

Orientation du câble plat à la livraison

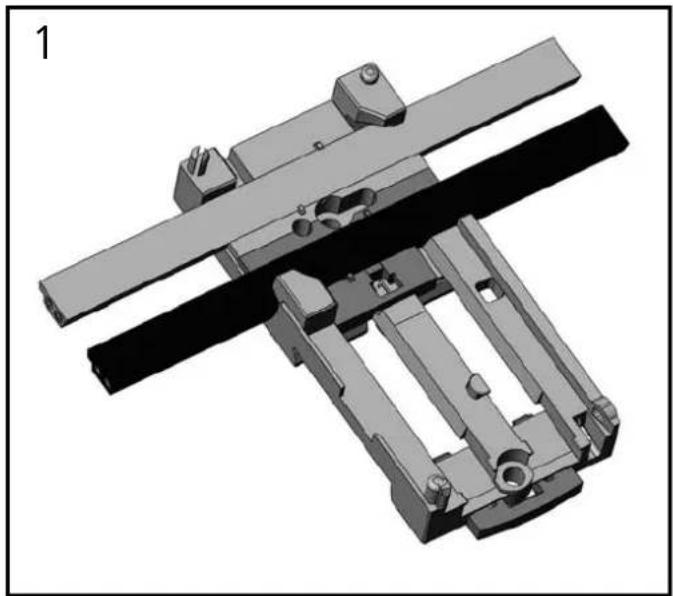

Posez le câble plat AS-i jaune et en option le câble plat AS-i noir (AC5253) soigneusement dans le guide profilé.

Montez la partie supérieure.

Verrouillez l'appareil.

L'embase fournie permet l'orientation du câble plat dans trois directions.

Posez le guide du câble plat en fonction (1) de la direction souhaitée.

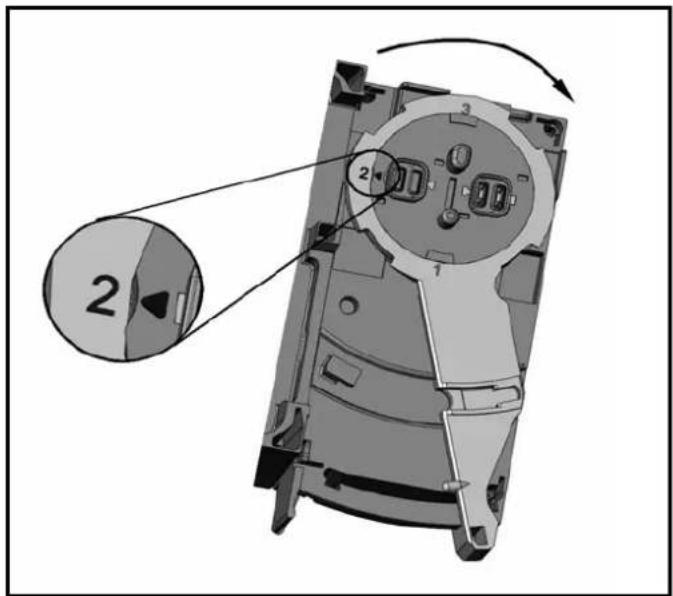

Réglages sur l'embase

Sélectionnez la position 1, 2 ou 3 selon l'orientation du câble plat (→).

A = Appareil livré

Réglages sur la partie supérieure

Réglez ensuite la position sélectionnée sur la partie supérieure. Pour ce faire, tournez la flèche sur le nombre correspondant (figure D1 et D2).

Utilisez un outil, par ex. un tour-nevis (figure D1) ou le guide du câble plat jaune / noir (figure D2).

Gerät öffnen / Open the unit / Ouvrir l'appareil

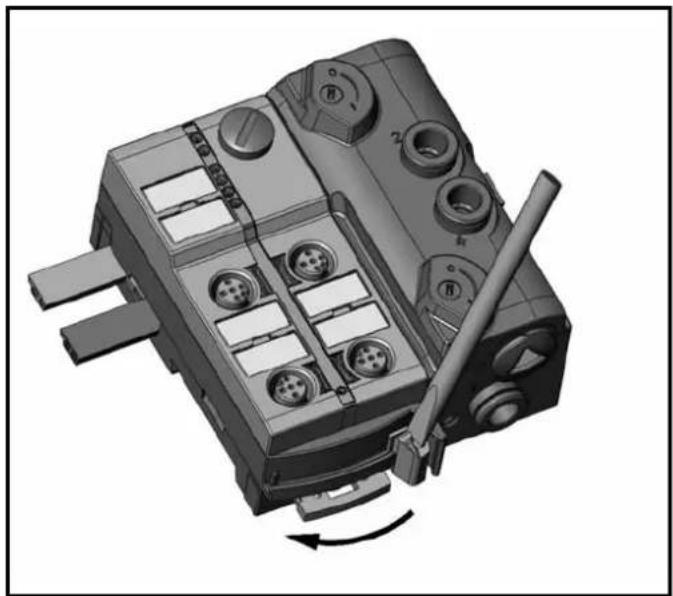

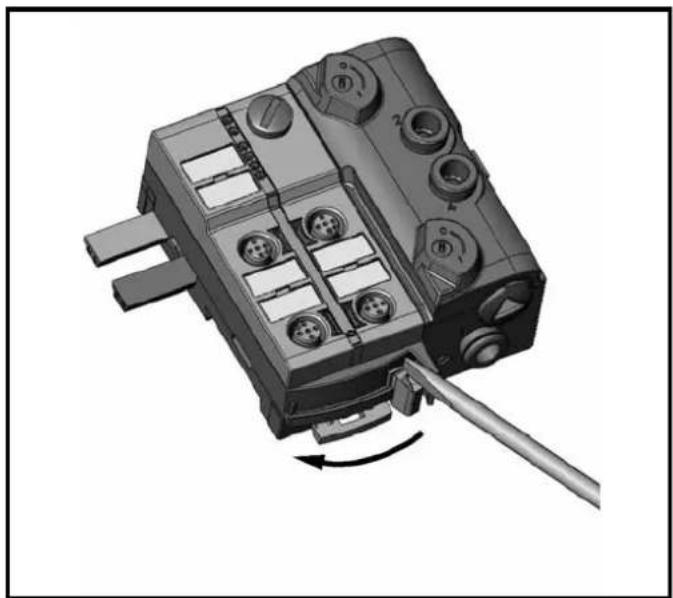

Ouvrez l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le câble plat AS-i soigneusement, avec une longueur droite minimum d'environ 15 cm.
