Produkttyp	AS-i Pneumatikschnittstellenmodul (AirBox)
Modell	AC5227
Marke	IFM
Anzahl der Eingänge	2 Eingänge (Sensoren)
Anzahl der pneumatischen Ausgänge	2 Ausgänge (3/2-Wegeventile)
Spannungsversorgung	Über AS-i Flachkabel (30 V DC)
Betriebsdruck	2...8 bar
Pneumatikanschluss	Rilsanrohre, Außendurchmesser nach CETOP RP 54 P
AS-Interface Version	3.0 (abwärtskompatibel)
AS-i Profil	S-3.F.F
Adressierungsmodus	Standard (nicht erweitert)
LED-Anzeigen	PWR (grün), FAULT (rot), AUX (grün), Eingang (gelb)
Schutzart	IP67 (IP65 mit Schalldämpfer)
Elektromagnetische Verträglichkeit	Kontaktentladung ±4 kV, Luftentladung ±8 kV
Erforderliche Druckluftqualität	Klasse 6-3-1 (ungeölt) oder 6-3-4 (geölt) nach ISO 8573-1
Manuelle Steuerfunktionen	Drücken/Loslassen oder Drücken/Drehen/Arretieren
Wartung	Keine Reparatur möglich; bei Defekt Hersteller kontaktieren
Reinigung	Verschmutzungs- und Staubablagerungen auf Sockel und Oberteil vermeiden
Sicherheit	Nicht öffnen oder funktionslose Elemente betätigen; Zerstörungsgefahr
Ersatzteile	Nicht reparierbar; Ersatzteile auf Bestellung verfügbar (Dichtungen, Stopfen)
Allgemeine Informationen	Verwendung in industrieller Umgebung; pneumatische Sicherheitsvorschriften beachten

Häufig gestellte Fragen - AC5227 IFM

Wie hoch ist der empfohlene Betriebsdruck für den AC5227?

Der Betriebsdruck muss zwischen 2 und 8 bar liegen. Eine Nutzung außerhalb dieses Bereichs kann zu dauerhaften Dichtungsdefekten führen.

Wie adressiert man das Modul AC5227?

Bei Lieferung ist die Adresse 0. Verwenden Sie die Adressiereinheit AC1144 mit dem Adressierkabel E70213. Das montierte und verdrahtete Modul kann über die implementierte Schnittstelle adressiert werden.

Welche Schutzart (IP) hat der AC5227?

Die Schutzart ist IP67 mit geeigneten Dichtungen. Wenn die AirBox mit Schalldämpfer verwendet wird, beträgt sie nur IP65.

Was ist zu tun, wenn die rote FAULT-LED dauerhaft leuchtet?

Dies weist auf einen AS-i-Kommunikationsfehler hin. Der Slave nimmt nicht am normalen Datenaustausch teil, z.B. weil die Adresse 0 ist. Überprüfen Sie die Adressierung.

Wie schließe ich Sensoren und pneumatische Ausgänge an?

Die Sensoren werden an die M12-Steckverbinder (Pin 2 und 4) angeschlossen. Die pneumatischen Ausgänge sind die Kanäle 2 und 4. Verwenden Sie rechtwinklig geschnittene Rilsanrohre und schieben Sie sie in die Anschlüsse.

Kann ich geölte Druckluft verwenden?

Ja, aber nur mit einer Reinheitsklasse 6-3-4. Einmal mit geölter Luft verwendet, muss die AirBox stets mit geölter Luft versorgt werden.

Wie trenne ich die Pneumatikschläuche?

Drücken Sie den grauen Druckring und ziehen Sie gleichzeitig am Schlauch. Achten Sie darauf, die Schläuche rechtwinklig zu schneiden.

Was bedeutet das Blinken der roten FAULT-LED?

Ein Blinken weist auf einen Peripheriefehler hin, wie eine Überlast oder einen Kurzschluss der Sensorversorgung. Überprüfen Sie die Sensoranschlüsse.

Welches Anzugsdrehmoment haben die M12-Steckverbinder?

Das empfohlene Anzugsdrehmoment beträgt 0,6 bis 0,8 Nm. Ziehen Sie mäßig fest, um die Dichtheit zu gewährleisten.

Ist eine Reparatur des Moduls AC5227 möglich?

Nein, das Produkt darf nicht verändert werden und es ist keine Reparatur möglich. Bei Defekt wenden Sie sich bitte an den Hersteller IFM.

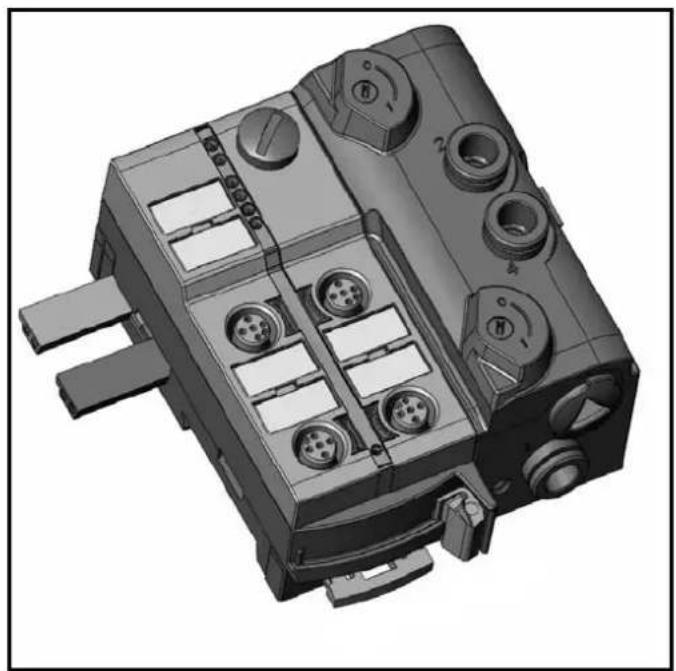

BEDIENUNGSANLEITUNG AC5227 IFM

Bedienungsanleitung Operating instructions Notice d'utilisation

ASinterface

AS-i AirBox

AC5227

AC5228

AC5243

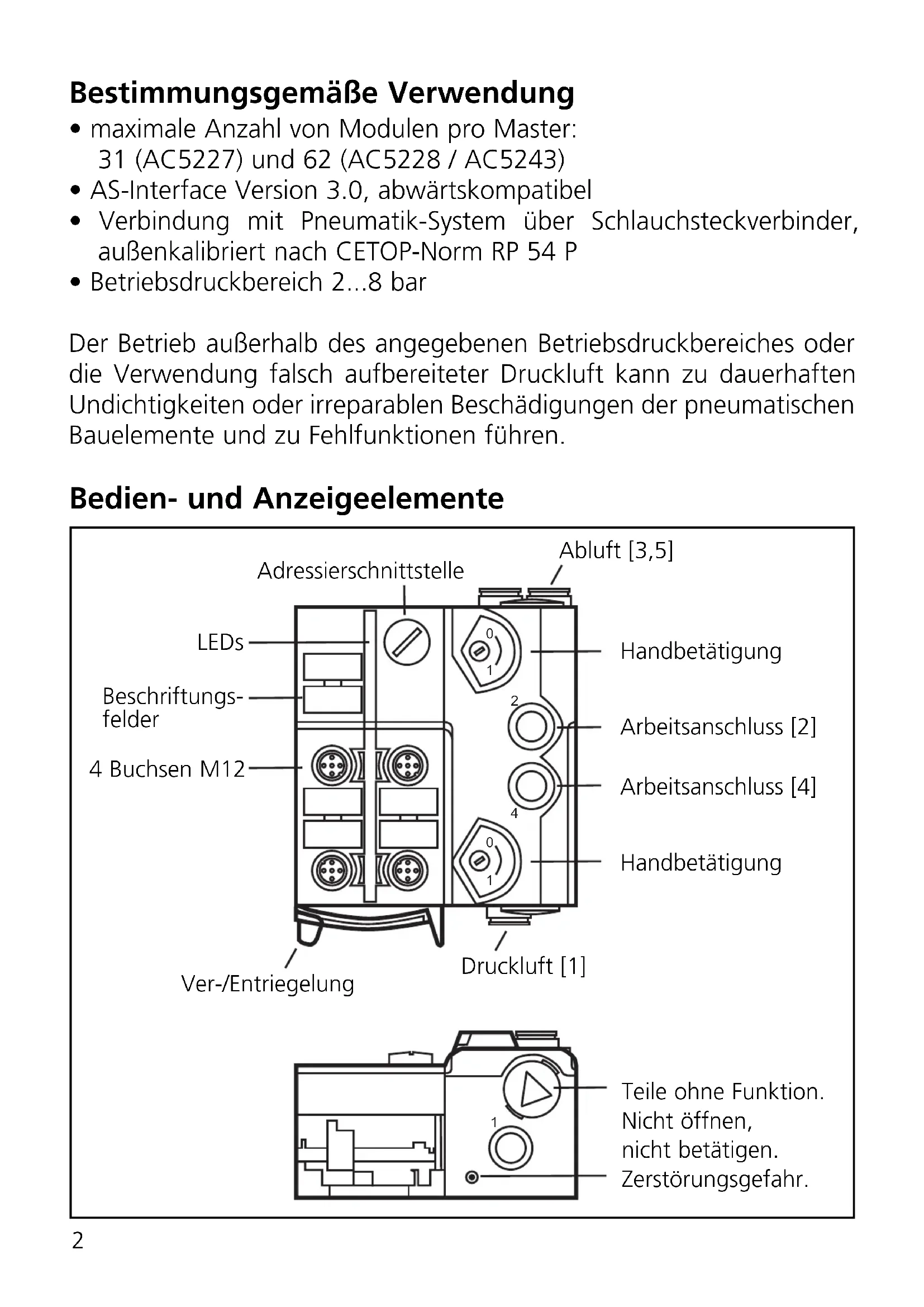

Bestimmungsgemäße Verwendung

• maximale Anzahl von Modulen pro Master: 31 (AC5227) und 62 (AC5228 / AC5243)
  • AS-Interface Version 3.0, abwärtskompatibel
• Verbindung mit Pneumatik-System über Schlauchsteckverbinder, außenkalibriert nach CETOP-Norm RP 54 P
• Betriebsdruckbereich 2...8 bar

Der Betrieb außerhalb des angegebenen Betriebsdruckbereiches oder die Verwendung falsch aufbereiteter Druckluft kann zu dauerhaften Undichtigkeiten oder irreparablen Beschädigungen der pneumatischen Bauelemente und zu Fehlfunktionen führen.

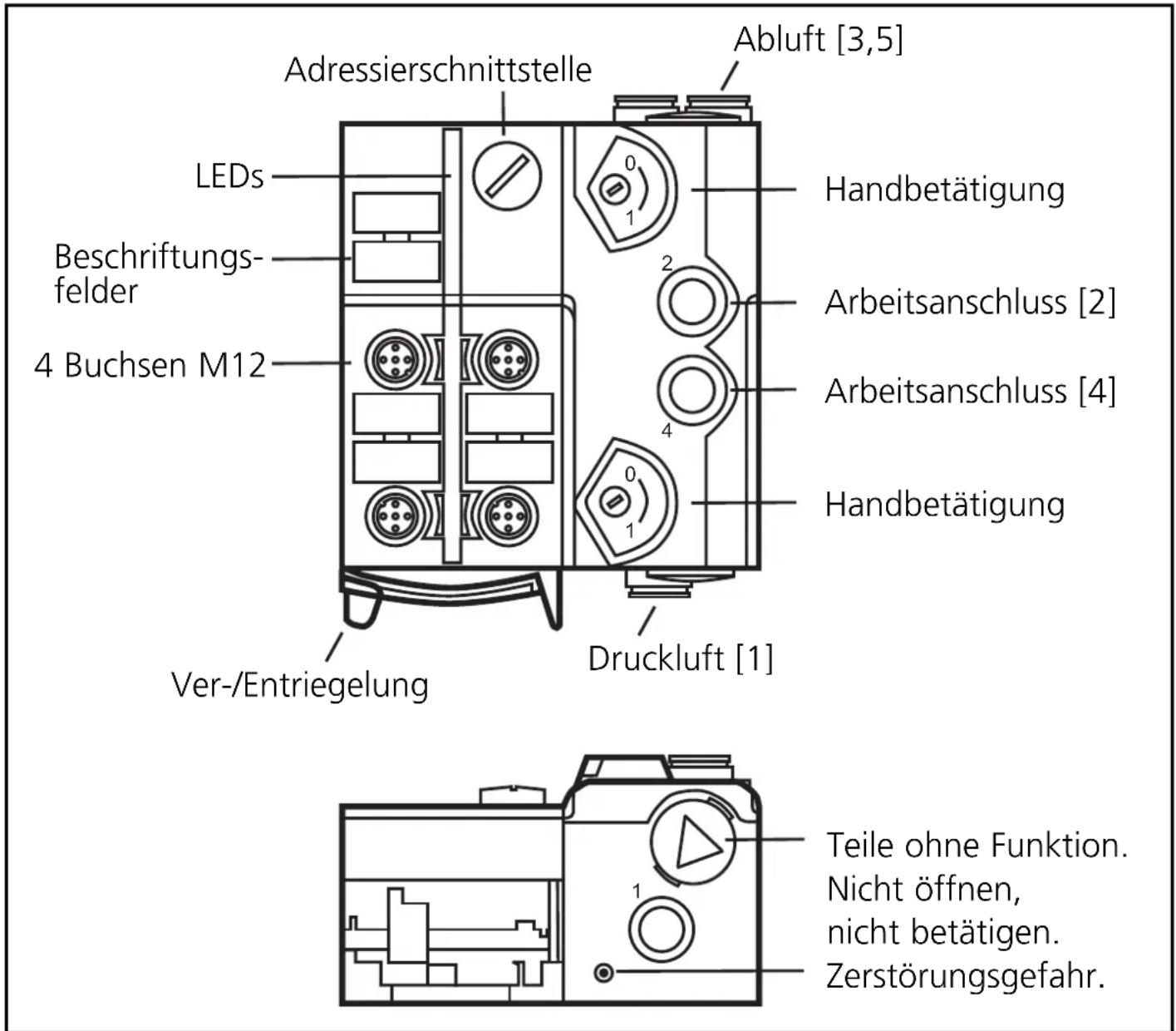

Bedien- und Anzeigeelemente

Montage

Hinweise zur Montage ab Seite 26

Adressieren

Auslieferungsadresse ist 0.

Adressieren mit dem Adressiergerät AC1144

Das Modul kann über die implementierte Adressierschnittstelle mit dem Adressierkabel (E70213) im montierten und verdrahteten Zustand adressiert werden.

Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss der Parameter P3=1 und das Ausgangsbit D3=0 sein*. Das Ausgangsbit D3 und das Parameterbit P3 dürfen nicht genutzt werden.

* Defaulteinstellung

Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Master der 1. Generation (Version 2.0) eingesetzt, muss diesem Slave eine Adresse zwischen 1A und 31A zugewiesen werden.

Elektrischer Anschluss

Verbinden Sie die Anschlussstecker der Sensoren mit den M12-Buchsen.

Nicht benutzte Buchsen mit Verschlusskappen (E73004)*, Adressierbuchse mit beigelegter Verschlusskappe verschließen. Anzugsdrehmoment jeweils 0,6...0,8 Nm.

Um die Schutzart IP 67 zu gewährleisten, müssen Sie außerdem

• die Flachkabelenddichtung (E70413)* montieren, wenn sich das Modul am Ende des Kabelstrangs befindet
  • die Abluft über den Schlauchanschluss ableiten

*optional zu bestellen

Wird die AirBox mit Schalldämpfer betrieben, beträgt die Schutzart IP 65.

AC5227

2 Eingänge / 2 pneumatische Ausgänge

AS-i Profil S-3.F.F / erweiterter Adressmodus: nein

Datenbit D0 D1 D2 D3
Eingang 1234
Buchse I-1 I-2 --
Pin 2+4 2+4 --
Pneumatik Ausgang -- 2 4

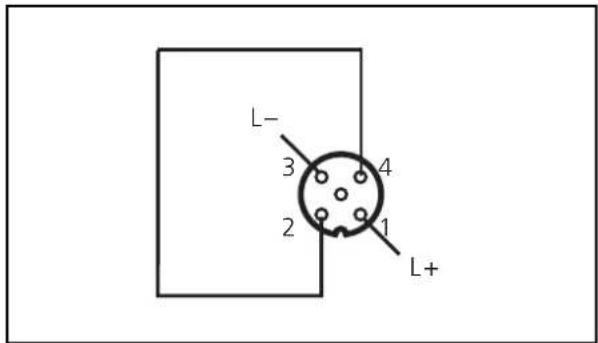

Eingänge (Standard)

AC5228

4 Eingänge / 2 pneumatische Ausgänge

AS-i Profil S-7.A.E / erweiterter Adressmodus: ja

Datenbit D0 D1 D2 D3
Eingang 1 2 3 4
Buchse I1/2 I1/2 I2	I3/4	I3/4	I4
Pin	4	2	4	4	2	4
Pneumatik Ausgang 2 4 -		-

AC5243

4 Eingänge / 2 pneumatische Ausgänge

AS-i Profil S-7.A.E / erweiterter Adressmodus: ja / AUX

Datenbit D0 D1 D2 D3
Eingang 1 2 3 4
Buchse I1/2 I1/2 I2 I3/4 I3/4 I4
Pin 4 2 4 4 2 4
Pneumatik Ausgang 2 4 - -

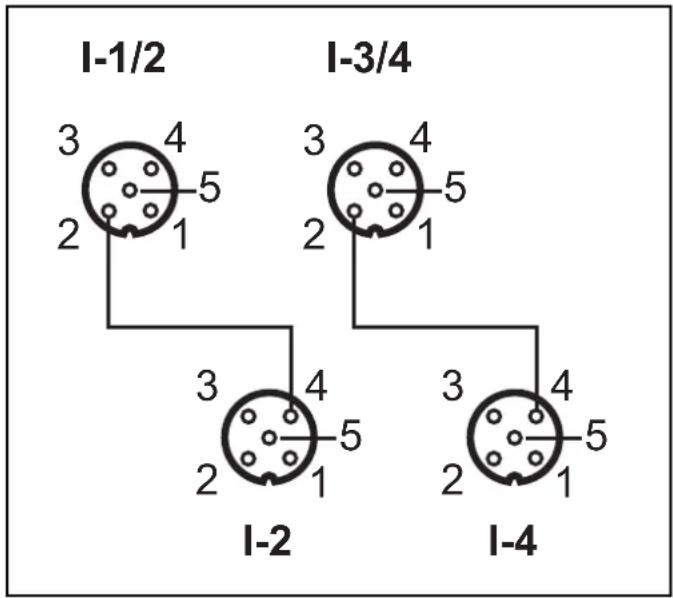

Eingänge (Y-Schaltung)

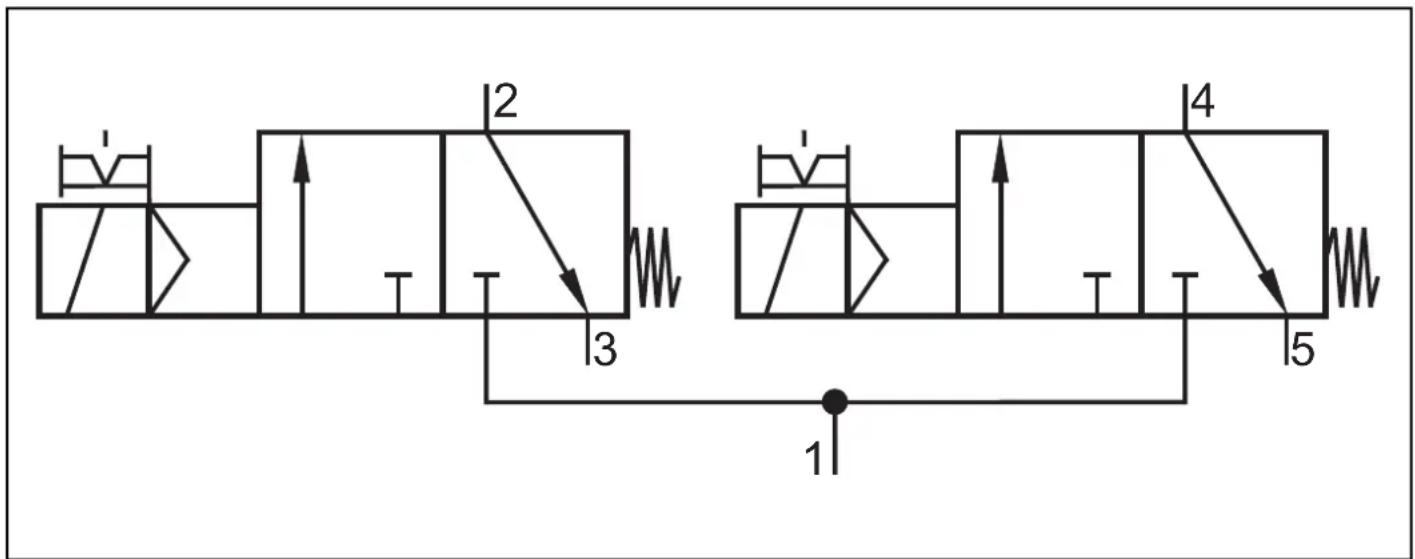

Schaltbild Pneumatik 2x 3/2-Wege Ventil

Druckluft

Befolgen Sie die Sicherheitsbestimmungen und Vorschriften für die Einrichtung pneumatischer Anlagen. Schalten Sie die Anlage druckfrei. Verbinden Sie die Anschlüsse für Druckluftzufuhr 1, die Arbeitsanschlüsse 2 und 4 und gegebenenfalls die Abluft 3 und 5 mit dem pneumatischen System. Schneiden Sie den Anschlussschlauch gerade ab und schieben Sie ihn in die Steckverbindung.

Abziehen der Schläuche

Zum Lösen drücken Sie auf den grauen Druckring und ziehen gleichzeitig den Schlauch heraus.

Handbetätigung

Sie können den pneumatischen Ausgang über die Handbetätigung manuell in Betrieb setzen (tastend oder drückend-drehend rastend). Für störungsfreien Betrieb muss ausreichend aufbereitete Luft verwendet werden.

Die elektrische Ansteuerung hat Priorität gegenüber der mechanischen.

Spezifikation der Druckluftreinheit

Die Reinheit der Luft wird nach ISO 8573-1:2001 in drei Klassen unterteilt:

1. Die Reinheitsklasse der festen Verunreinigungen
2. Die Reinheitsklasse für den Feuchtigkeitsgehalt
3. Die Reinheitsklasse für den Gesamtölgehalt

Die AirBoxen sind für ungeölte Druckluft der Reinheitsklassen 6-3-1 und für geölte Druckluft der Reinheitsklassen 6-3-4 geeignet.

Bedeutung:

1. Feste Verunreinigungen laut Klasse 6: Max. Teilchengröße 5 μm, max. Teilchendichte 5 mg / m³

2. Maximaler Wassergehalt laut Klasse 3: Drucktaupunkt -20°C

3. Maximaler Gesamtölgehalt laut Klasse 1: bei ungeölter Druckluft 0,01 mg / m³ Maximaler Gesamtölgehalt laut Klasse 4: bei geölter Druckluft < 5 mg / m³, das entspricht ca. 1 Öltropfen / 4000 Liter Luft

Wurde die AirBox mit geölter Luft betrieben, so muss sie weiterhin mit geölter Luft betrieben werden, da das Öl die Initialschmierung entfernt.

Elektromagnetische Verträglichkeit (EMV)

Die AirBox ist ausgelegt für den Betrieb in industrieller Umgebung. Die Prüfung der elektrostatischen Entladung wurde gemäß der EN 61000-4-2 mit folgenden Prüfpegeln festgelegt:

• Kontaktentladung ±4 kV
• Luftentladung ±8 kV

Besondere Anwendungen, z. B. Förderung und Verteilung von Schüttgütern, können stärkere elektrostatische Aufladungen erzeugen.

Zur Vermeidung von elektrostatischen Entladungen sind u.a. folgende Abhilfemaßnahmen möglich:

• Potentialausgleich gemäß den Installationsvorschriften
• Getrennte Verlegung von

- Signal- und Busleitungen

- Potentialausgleichsleitern

- Energieleitungen

- Räumliche Trennung der AirBox und aller Zuleitungen von allen Teilen, die elektrostatische Ladungen führen oder ableiten

Werden diese Entladungen nicht vermieden, besteht die Gefahr von:

• Verletzung / Beeinträchtigung des Bedien- und Wartungspersonals
• Funkenbildung
• Schädigung der AirBox
• Schädigung der elektrotechnischen Ausrüstung

Betrieb

Vermeiden Sie Schmutz- und Staubablagerungen auf Ober- und Unterteil, um die Verschlussmechanik nicht zu beeinträchtigen.

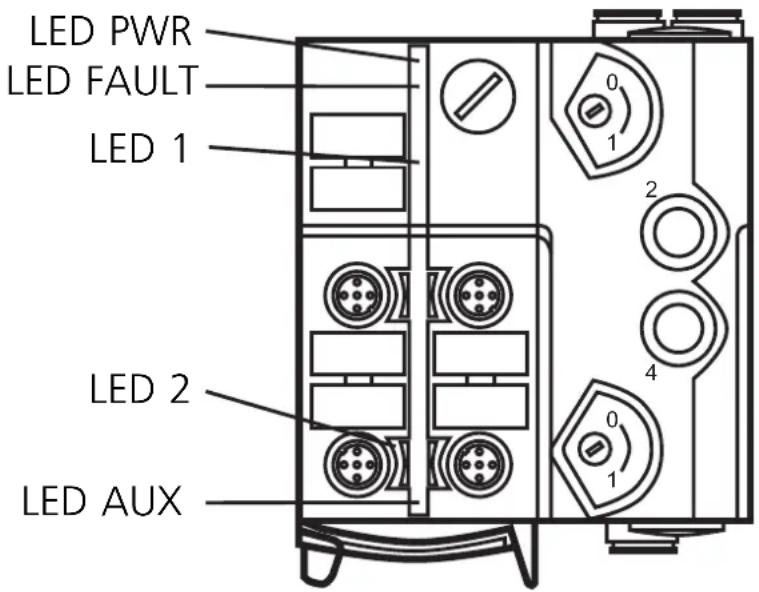

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED 2 gelb: Eingang geschaltet
• LED PWR grün: AS-i Spannungsversorgung o.k.
- LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
- LED FAULT rot blinkt: Peripheriefehler, z. B. Sensorversorgung / überlastet bzw. kurzgeschlossen

Wichtige Hinweise zur LED AUX und zur LED 1

• LED AUX grün: AUX Spannungsversorgung o.k. (AC5243)
  Das Anliegen der AUX Spannung wird nur angezeigt, wenn auch die AS-i Spannung vorhanden ist.
  • LED 1 gelb: Zeigt ausschließlich den logischen Zustand
  der SPS-Ausgänge an. Der pneumatische Schaltzustand entspricht nicht zwingend dem angezeigten Zustand der LED 1. Der pneumatische Schaltzustand wird am Gerät nicht angezeigt.

Instandhaltung / Wartung

Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Wenden Sie sich im Fehlerfall bitte an den Hersteller.

Technische Daten

Technische Daten und weitere Informationen unter www.ifm-electronic.com --> Select your country --> Datenblatt-Suche

Flachkabelausrichtung im Auslieferungszustand

Legen Sie das gelbe und optional das schwarze AS-i Flachkabel (AC5253) sorgfältig in die Profil-nut ein.

Montieren Sie das Oberteil.

Verriegeln Sie das Gerät.

Lock the unit.

Das mitgelieferte Unterteil ermöglicht die Ausrichtung des Flachkabels in drei Richtungen.

Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entsprechend ein.

Einstellungen am Unterteil

Wählen Sie gemäß Ihrer gewünschten Flachkabelausrichtung (→) die Position 1, 2 oder 3 aus.

A = Auslieferungszustand

Einstellungen am Oberteil

Stellen Sie dann am Oberteil die gewählte Position ein, drehen Sie dafür das Dreieck auf die entsprechende Ziffer (Bild D1 und D2).

Verwenden Sie ein Werkzeug, z. B. einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2).

Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z. B. Schraubendreher).

Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca. 15 cm betragen.
