| Type de produit | Capteur de niveau TOR |
| Marque | IFM |
| Modèle | LMC410 |
| Principe de mesure | Spectroscopie d'impédance (50–200 MHz) |
| Applications | Détection de niveau, protection marche à sec, détection de deux fluides, mesure de température |
| Fluides détectables | Huiles, graisses, poudres (haute sensibilité) |
| Raccord process | G 1/2, montage arrière |
| Sorties | 2 sorties de commutation (OUT1, OUT2) configurables PNP/NPN |
| Interface de communication | IO-Link |
| Alimentation électrique | TBTS / TBTP |
| Indications LED | Verte (aucun fluide), Jaune (fluide détecté), clignotant (défaut) |
| Paramétrage | Via Memory Plug ou IO-Link |
| Température de fluide max | 100 °C (estimation) |
| Pression max | Non spécifiée, utiliser raccords adaptés |
| Entretien | Nettoyer régulièrement le bout de sonde ; appareil non réparable |
| Sécurité | Cybersécurité selon CEI 62443-1-1 ; utiliser derrière un pare-feu |
| Accessoires | Memory Plug, tubes prolongateurs, adaptateurs |
FOIRE AUX QUESTIONS - LMC410 IFM
Questions des utilisateurs sur LMC410 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice LMC410 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LMC410 de la marque IFM.
MODE D'EMPLOI LMC410 IFM
Notice d'utilisation
Capeur de niveau TOR
LMCxx0
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité 4
2.1 Cybersecurite 4
3 Transport, manutention et stockage 6
4 Usage prévu. 7
5.1 Principe de mesure 9
5.2 Traitement des signaux de mesure 9
5.3 Examples d'applications 9
5.3.1 Exemples d'applications pour le montage frontal 9
5.3.2 Exemples d'applications pour le montage par l'arriere à l'aide d'un tube prolongateur... 10
6 Montage. 11
6.1 Lieu de montage / environnement de montage 11
6.2 Montage 12
6.2.1 Montage frontal en cas de LMC1x0 / LMC5x0 / LMC8xx 12
6.2.2 Montage par I'arriere pour le LMC4x 12
7 Raccordement electrique. 14
8 Paramétrage 16
8.1 Paramétrage via le Memory Plug 16
8.2 Parametre 17
8.3 Commandes de système 17
8.4 Effectuer le réglage plein [apprentissage SPx] 17
9 Fonctionnement 19
9.1 Etats de commutation et indications LED 19
10 Maintenance, réparation et élimination 20
11 Réglage usine 21
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
Condition préalable
Action a effectuer
Réaction, résultat
En gras Désignation d'une touche, d'un bouton ou d'un affiche
念 Reforence croisee sans lien
Réréquence croisée avec lien
Remarque importante
Le non-respect peut aboutir a des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
Des blessures mortelles ou graves sont possibles si l'advertissement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à moderés
Des blessures legères à moderées sont possibles si l'advertissement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
Des dommages matériels sont possibles si l'advertissement n'est pas respecté.
2 Consignes de sécurité
-
L'appareil décrit ici est un composant à intégrer dans un système.
-
L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( → Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des cables contre l'endommagement.
- Utiliser le produit uniquement pour les fluides admissibles ( → Données techniques).
ATTENTION
En cas de haute températures du fluide, certaines parties de l'appareil peuvent s'échauffer.
Risque de brûlures
Ne pas toucher l'appareil.
Protégé le boitant contre le contact avec des matières inflammables et contre le contact non intentionnel.
2.1 Cybersécurité
Installation
L'appareil est concu pour fonctionner dans un environnement sur selon CEI 62443-1-1.
L'appareil est prévu pour l'utilisation derrière un pare-feu.
Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
Prendre des mesures pour assurer la sécurité physique.
Fonctionnement
Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.
Maintenance
Sauvegarden la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.
Mise hors service
Veiller a ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mesure l'appareil hors service, always reinitialiser les réglages du système sur les réglages d'usine.
3 Transport, manutention et stockage
Le bout de la sonde ne doit pas etre exposée a un rayonnement solaire intense (rayons UV).
Stocker l'appareil dans son emballage d'origine.
Si I'appareil doit etre restocke,utiliser I'emballage d'origine.
Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
Lors du stockage, respecter les conditions environnantes permissiblees pour I'appareil Données techniques).
- En cas de retour, s'assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques.
4 Usage prévu
L'appareil surveille le niveau des fluides liquides, pâteux et pulverulents dans des cuves et des tuyaux. Il peut être utilisé pour la détéction du niveau limite et la protection marche à sec. De plus, le réglage séparé de deux seuils de commutation permet la détéction de deux fluides différents (utilisable par exemple pour la séparation de phases ou la distinction de fluides).
4.1 Applications
- Détention de presque tous les fluides, même colmatants ou non conducteurs.
- Sensibilité prérégée en usine. Mise en service facile sans programmation (plug and play).
- En cas de besoin, la sensibilité peut être réglée : Paramétrage
- Raccords process disponibles : G 1/2 et 1/2" NPT et M12. G 1/2 est disponible en deux versions : Pour montage frontal et pour montage arrière.
| Type Réglage par défaut Sensibilité Raccord process | ||
| LMC100 fluides aquarex faible G 1/2, frontal | ||
| LMC110 huiès, graisses, poudres haute | ||
| LMC140 fluides aquarex faible | ||
| LMC400 fluides aquarex faible G 1/2, arrêté | ||
| LMC410 huiès, graisses, poudres haute | ||
| LMC500 fluides aquarex faible 1/2" NPT | ||
| LMC510 huiès, graisses, poudres haute | ||
| LMC840 fluides aquarex faible M12, frontal | ||
Si l'appareil approprié est sélectionné, la présence de certains fluides est détectée ; les dépôts ou la mousse, par contre, sont supprimés.
De plus, l'appareil sert à mesurer la température : Paramétrage © 16
4.2 Restrictions de l'application
Le bout de la sonde ne doit pas etre exposée a un rayonnement solaire intense (rayons UV).
- Pas approprié pour les applications aseptiques.
- Ne convient pas pour les produits abrasifs, par exemple le sable de quartz ou les produits en vrac lourds.
- En cas d'emploi dans des fluides agressifs, acides et alcalins :
Vérifier d'abord la compatibilité des matières du produit Fiche technique. - En cas d'emploi dans des fluides inhomogènes formant des couches séparées, par ex. une couche d'huile sur de l'eau :
Vérifier la fonction par un test d'application. - Les bulles d'air ou de gaz dans un liquide peuvent entrainer un comportement de commutation indésirable.
Vérifier la fonction par un test d'application. Si nécessaire, ajuster la sensibilité ou régler des temporisations de commutation : Paramétrage 16
5 Fonction
5.1 Principe de mesure
Fig. 1: Principé de mesure
L'appareil fonctionne selon la méthode de spectroscopie d'impédance. Il analyse le comportement électrique des fluides à surveiller dans la gamme de fréquence entre 50 et 200 MHz. Le champ électrique émanant du bout de la sonde est influencé par le niveau du fluide. Le type du fluide ainsi que des dépôts ou la mousse ont des caractéristiques électriques différentes qui sont utilisées pour l'évaluation.
5.2 Traitement des signaux de mesure
réglage usine :
| Aucun fluide détecté MP1 / OUT1 = AUS OUT2 = activée | |
| Fluide détecté MP1 / OUT1 = EIN OUT2 = désactivée |
5.3 Exemples d'applications
5.3.1 Exemples d'applications pour le montage frontal
Fig. 2: Montage sur une cuve
Fig. 3: Montage sur un tube
1: Position de montage pasforcément appropriée
- Illustration du montage sur une cuve : Differentes positions de montage dans une cuve, par exemple, pour la détction du niveau limite ou comme protection marche a sec.
- Illustration du montage sur tube : Surveillance du niveau de replissage dans des tuyaux.
Les positions de montage (1) ne sont pasforcément appropriées pour les fluides très colmatants et visqueux et pour les fluides avec tendance à la sédimentation ou à la formation de dépôts. Les résidus peuvent eventuèlement être détectés comme niveau.
5.3.2 Exemples d'applications pour le montage par l'arrière à l'aide d'un tube prolongateur

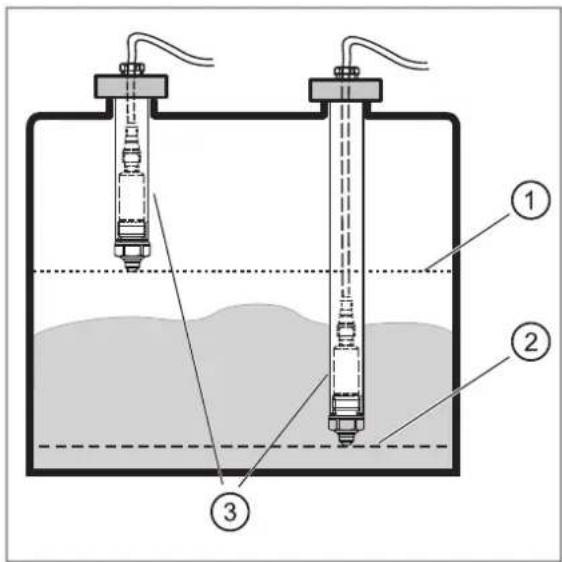

Montage par le haut :
Le capteur peut être monté par l'arrête sur des tubes de différentes longueurs (3). Ainsi différents niveaux sont réalisables. Exemple: Surveillance niveau maximum (1) ou niveau minimum (2)
1: Niveau maximum
2: Niveau minimum
3: Tube prolongateur
Utiliser un tube prolongateur en métal avec un filetage interieur G 1/2 et un diamètre interieur d'au moins 19 mm.
Si le capteur est couvert en continu par le fluide :
La température dans le tuyau ne doit pas dépasser la température ambiente maximale en raison d'une température trop élevé du fluide Fiche technique.

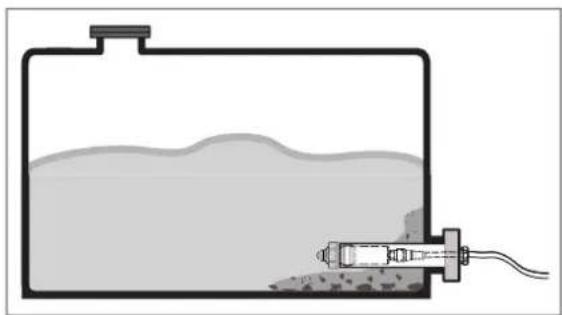

Montage latorial
La position éloignée de la cuve permet une détéction fiable des fluides très colmatants et visqueux.
6 Montage
ATTENTION
Echappement d'air compré ou de fluides chauds.
Risque de blessures du à la pression ou à la brûlure.
Avant le montage et le demontage de l'appareil, s'assurer que l'installation est hors pression et qu'il n'y a pas de fluide dans le tuyau ou la cuve.
- Tenir compte des dangers dus aux températures de l'installation et du fluide.
ATTENTION
Avec des températures de fluide de plus de 50°C (122°F) , certaines parties du boîtier peuvent s'échauffer à plus de 65°C (149°F) .
Risque de brûlures
Ne pas toucher l'appareil
Protégé le boitant contre le contact avec des matières inflammables et contre le contact non intentionnel.
Laisser refroidir l'appareil et l'adaptateur process avant de proceder à l'entretien.
Le capteur est livré sans accessoires de montage ni de raccordement.
Utiliser seulement des accessoires d'ifm electronic gmbh! Le bon fonctionnement n'est pas assure en cas d'utilisation de composants d'autres fabricants.
Accessoires disponibles: www.ifm.com.
6.1 Lieu de montage / environnement de montage
- De préférence, l'appareil est monté dans des cuves métalliques fermées ou des tuyaux métalliques.
- Le capteur doit être en contact électrique avec le raccord processé metallique.
Pour les applications sous pression :
Utiliser uniquement des raccords process adaptés au process ou à l'application.
Le montage sur une cuve plastique peut entrainer des effets defavorables causés par des interférences electromagnétiques.
Vérifier la fonction par un test d'application.
En cas de perturbations, prendre des mesures appropriées comme un blindage ou une mise à la terre.
Fig. 4: Distances au bout de la sonde
Lors d'un montage dans des environnementes exigus, par exemple tuyaux, recoins de cuve, éléments prsent dans la cuve ou s'il y a des agitateurs et d'autres objets en mouvement :
Pour éviter tout dysfonctionnement et tout endommagement du capteur et de l'installation, respecter une distance d'au moins 15 mm entre le bout de la sonde et les objets avoisinants, par exemple parois de tuyau / cuve, éléments présents dans la cuve.
6.2 Montage
6.2.1 Montage frontal en cas de LMC1x0 / LMC5x0 / LMC8xx
LMC1x0:Enfilere joint plat fournir sur le filtag du capteur et / ou verifier son bon positionnement.
LMC5x0: Si nécessaire, renforcer l'étanchéité du filtage (par ex. ruban teflon). S'assurer que le capteur est en contact électrique avec le raccord process métallique.
LMC8xx:Enfilier le joint torque fourni sur le filage du capteur et/ou vérifier son bon positionnement.
Graisser légèrement le filetage du capteur avec une pâté lubrifiante appropriée et homologué pour l'application.
Visser l'appareil dans le raccord process correspondant et serrer.
Couple de serrage max.: LMC1x0 = 20 à 25 Nm, LMC5x0 = < 50 Nm, LMC8xx = 20 à 25 Nm.
Aprese le montage, vérifier I'etanchete de la cuve / du tuyau.

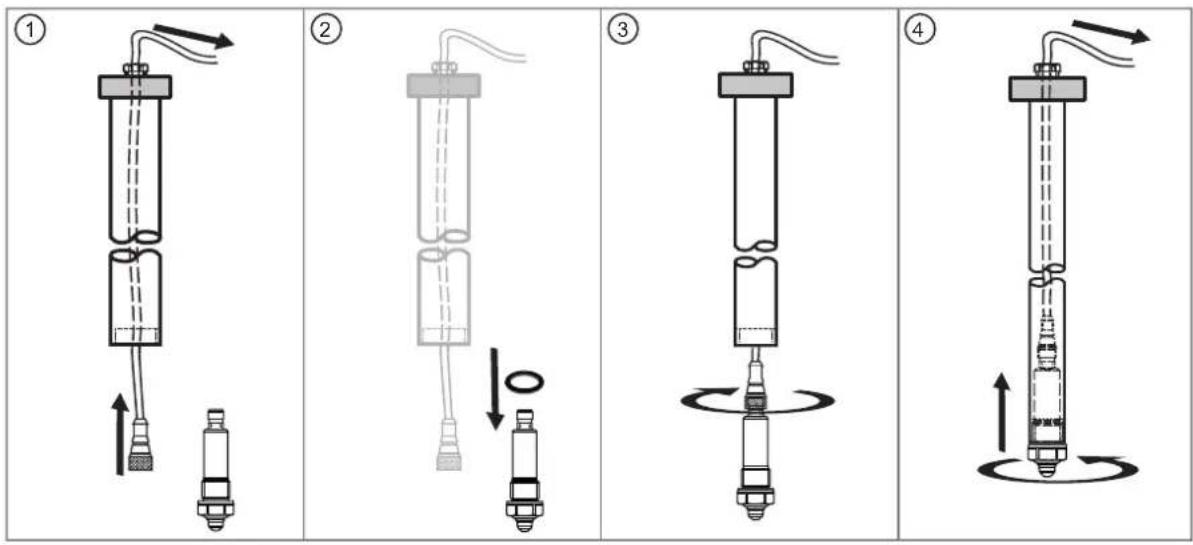

6.2.2 Montage par l'arrête pour le LMC4x
Introduire le connecteur femelle (version droite) au travers du tube prolongateur (Figure 1).
Monter le joint plat fourni coté filetage du capteur (arrière) et vérifier son bon positionnement (Figure 2).
Visser le capteur sur le connecteur femelle (Figure 3).
Graisser légèrement le filetage du capteur avec une pâté lubrifiante appropriée et homologué pour l'application.
Visser le capteur sur le tube prolongateur et serrer (Figure 4). Couple de serrage max. : 20 à 25 Nm.
Monter le tube prolongateur sur la cuve.
Aprese le montage, vérifier l'étanchéité de la cuve / du tuyau.
S assurer d'une etanchete appropriee du passage du cable dans l'extrimerite haute du tube (par ex. utilise une presse-etoupe).
L'installation dans un adaptateur compatible avec lame vibrante est réalisée de la même manière. La traversée de cable de l'adaptateur doit être étanchéifiée à l'aide du capuchon fourni. Le cable doit être guidé vers le bas pour evacuer de l'humidité.
7 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
Alimentation en tension selon TBTS, TBTP.
- Mettre l'installation hors tension.
Raccorder l'appareil comme suit :
DO : Sortie numérique MP : connexion multifonctions
| 1 | L+ |
| 2 OUT2 : Sortie de commutation | |
| 3 | L- |
| 4 OUT1 : sortie de commutation / IO-Link | |
L'appareil peut par exemple etre parametre de la maniere suivante via l'interface IO-Link :
- Paramétrage via un logiciel de paramétrage approprié, par ex. ifm monoelconfigure
- Paramétrage via un API
- Paramétrage via une application IIoT
Conditions pour le paramétrage via l'interface IO-Link :
ν L'Input Output Device Description (IODD) pour l'appareil en cas de paramétrage via un logiciel de paramétrage, voir documentation.ifm.com
ν La description de l'interface IO-Link (PDF) pour l'appareil en cas de paramétrage via un API ou une application IIoT, voir documentation.ifm.com
Un maitre IO-Link
Raccorder le maître IO-Link au logiciel de paramétrage, à l'API ou à l'application IIoT.
Raccorder l'appareil à un port libre approprié du maître IO-Link.
Régler le port du maître IO-Link sur le mode de fonctionnement IO-Link.
L'appareilonne en mode IO-Link.
Modifier le paramétrage dans le logiciel.
Ecrire les réglages de paramètre sur l'appareil.
Aide à l'intégration du système et au paramétrage via IO-Link :
Manuel du logiciel de paramétrage (par ex. moneo)
Explications et « Startup Packages » sur ifm.com/cnt/io-link-system-integration.
Les paramétres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.
Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.
S'assurer du bon fonctionnement de l'installation.
Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.
Si l'appareil approprié est sélectionné, la présence de certains fluides est détectée ; les dépôts ou la mousse, par contre, sont supprimés. Dans la plupart des cas, le réglage usine suffit amplement. En cas d'exigences plus spécifiques dans l'application, il est également possible d'adapter la sensibilité et d'autres fonctions. Des projections, des vagues et des bulles d'air peuvent être supprimées en temporisant la commutation.
De plus, l'appareil sert à mesurer la température. La mesure de température n'est possible que via l'interface de communication IO-Link avec consultation de données de forme acyclique. Le bout de la sonde doit être suffisamment couvert par le fluide lors de la mesure.
8.1 Paramétrage via le Memory Plug
Un Memory Plug (Accessoires) permet d'écrite un paramétrage sur l'appareil. Le Memory Plug sert également à memoriser les paramètres actuels d'un apparéil et à les transmettre à d'autres apparéils du même type.
- Charger le jeu de paramètres approprié dans le Memory Plug Mode d'emploi Memory Plug.
S'assurer que l'appareil est en bon et de livraison.
Raccorder le Memory Plug entre l'appareil et le connecteur femelle.
Lors de la mise sous tension, les parametes sont transmis du Memory Plug à l'appareil.
Enlever le Memory Plug etmettre I'appareil en service.
8.2 Paramètre
| SPx/rPx | Seuils de commutation de l'enclenchement SPx et du déclenchement rPx pour les sorties OUT1 et OUT2.Les valeurs pour SPx / rPx sont régles en poucient de la valeur process maximale. La valeur process se définit comme suit :valeur process pour l'air = 0 %valeur process pour l'eau de ville = 100 %hysteresis minimale : 2 % |
| Type de fluide : Valeurs de référence : | |
| Fluides aqueux : SPx = 70 %, rPx = 62 % (réglage usine LMCc0x) | |
| Fluides avec une teneur en eau faible : SPx = 35 %, rPx = 29 % | |
| Huiles, graisses, fluides pulverulents : SPx = 8 %, rPx = 5 % (réglage usine LMCc0x) | |
| oux Ausgangsfunktion für MP1 / OUT1 und OUT2: | |
| • Hno = fonction hysteresis / normalement ouvert• Hnc = fonction hysteresis / normalement fermé• Fno = fonction fenêtre / normalement ouvert• Fnc = fonction fenêtre / normalement fermé | |
| FOUx Verhalten der Ausgänge MP1 / OUT1 und OUT2 im Fehlerfall. | |
| • OFF = sortie de commutation désactivée en cas de début.• On = sortie de commutation activée en cas de début. | |
| dSx Schaltverzögerung für MP1 / OUT1 und OUT2.Plage de réglage 0 à 10 s. Incrémentes de 0,1 s. | |
| drx Rückschaltverzögerung für MP1 / OUT1 und OUT2.Plage de réglage 0 à 10 s. Incrémentes de 0,1 s. | |
| P-n Logique de commutation pour les sorties (PnP ou nPn) | |
x = 1 parametriert MP1 / OUT1, x = 2 parametriert OUT2
8.3 Commandes de système
| Apprentis-sage SP1 | Apprentissage par rapport au fluide 1 • Réglage plein par rapport au fluide 1 à détecter, les seuils de commutation SP1/rP1 sont régles automatiquement pour OUT1. Pour oux = Fno / Fnc, aucun apprentice n'est possible. |
| Apprentis-sage SP2 | Apprentissage par rapport au fluide 2 • Réglage plein par rapport au fluide 2 à détecter, les seuils de commutation SP2 / rP2 sont régles automatiquement pour OUT2. Pour oux = Fno / Fnc,iaux apprentice n'est possible. |
| Remise aux réglages usine | Rétablit les réglages usine. |
8.4 Effectuer le réglage plein [apprentissage SPx]
Remplir la cuve ou le tuyau.
Le bout de la sonde doit être complètement immergé.
- Exécuter la commande système (cliquer sur le bouton correspondant).
L'appareil regle automatiquement les seuils de commutation SPx / rPx.
Vérifier la fonction par un test d'application.
9 Fonctionnement
Après la mise sous tension, l'appareil se trouve en mode de fonctionnement. Il exécute ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.
Vérifier le bon fonctionnement de l'appareil.
9.1 Etats de commutation et indications LED
Le tableau indique les réglages usine.
En cet état: OUT1 = Hno et OUT2 = Hnc.
| Etat de fonctionnement LED MP1 / OUT1 OUT2 | |||
| Appareil opérationnel,aucun fluide détecté Verte Désactivé Activé | |||
| Appareil opérationnel,fluide détecté Jaune Allumée éteint | |||
| Aucune tension d'alimentation éteint éteint éteint | |||
| Court-circuit de la sortie 1 clignotent en jaune | - | 1) | |
| Court-circuit de la sortie 2 clignotent en jaune | 1) | - | |
| Défaut / défaillance | - | Eteinte | étéint |
| 1) selon le niveau | |||
Les LED indiquent toujours l'etat de commutation de la sortie OUT1.
10 Maintenance, réparation et élimination
En cas d'un changement du fluide, il pourrait etre nécessaire de changer egalement le type d'appareil ou d'adapter la sensibilité
Contrcler le bout de la sonde pour depots et endommagement a intervalles reguliers. En cas de forte souillure, nettoyer. En cas d'endommagement, replacer l'appareil.
S assurer d'une elimination ecologique de l'appareil après son usage selon les reglements nationaux en vigueur.
L'appareil ne peut pas etre réparé.
11 Réglage usine
| LMCx0x LMC140 LMCx1x LMC840 Réglage par l'utilisateur | ||
| SP1 | 70 % 70 % 8 % 70 % | |
| rP1 | 62 % 62 % 5 % 62 % | |
| ou1 | Hno Hno Hno Hno | |
| SP2 | 70 % 70 % 8 % 70 % | |
| rP2 | 62 % 62 % 5 % 62 % | |
| ou2 | Hnc Hnc Hnc Hnc | |
| FOU1 | OFF OFF OFF OFF | |
| FOU2 | OFF OFF OFF OFF | |
| dS1 | 0,0 0,0 0,0 0,0 | |
| dS2 | 0,0 0,0 0,0 0,0 | |
| dr1 | 0,0 0,0 0,0 0,0 | |
| dr2 | 0,0 0,0 0,0 0,0 | |
| P-n | PnP nPn PnP nPn | |
- NOTICE D'UTILISATION
- CONTENU
- 1 REMARQUES PRÉLIMINAIRES
- 1.1 SYMBOLES UTILISÉS
- 1.2 AVERTISSEMENTS
- AVERTISSEMENT
- ATTENTION
- INFORMATION IMPORTANTE
- 2 CONSIGNES DE SÉCURITÉ
- 2.1 CYBERSÉCURITÉ
- INSTALLATION
- FONCTIONNEMENT
- MAINTENANCE
- MISE HORS SERVICE
- 3 TRANSPORT, MANUTENTION ET STOCKAGE
- 4 USAGE PRÉVU
- 4.1 APPLICATIONS
- 4.2 RESTRICTIONS DE L'APPLICATION
- 5 FONCTION
- 5.1 PRINCIPE DE MESURE
- 5.2 TRAITEMENT DES SIGNAUX DE MESURE
- 5.3 EXEMPLES D'APPLICATIONS
- 5.3.1 EXEMPLES D'APPLICATIONS POUR LE MONTAGE FRONTAL
- 5.3.2 EXEMPLES D'APPLICATIONS POUR LE MONTAGE PAR L'ARRIÈRE À L'AIDE D'UN TUBE PROLONGATEUR
- 6 MONTAGE
- 6.1 LIEU DE MONTAGE / ENVIRONNEMENT DE MONTAGE
- 6.2 MONTAGE
- 6.2.1 MONTAGE FRONTAL EN CAS DE LMC1X0 / LMC5X0 / LMC8XX
- 6.2.2 MONTAGE PAR L'ARRÊTE POUR LE LMC4X
- 7 RACCORDEMENT ÉLECTRIQUE
- 8.1 PARAMÉTRAGE VIA LE MEMORY PLUG
- 8.2 PARAMÈTRE
- 8.3 COMMANDES DE SYSTÈME
- 8.4 EFFECTUER LE RÉGLAGE PLEIN [APPRENTISSAGE SPX]
- 9 FONCTIONNEMENT
- 9.1 ETATS DE COMMUTATION ET INDICATIONS LED
- 10 MAINTENANCE, RÉPARATION ET ÉLIMINATION
- 11 RÉGLAGE USINE
Marque : IFM
Modèle : LMC410
Catégorie : Capteur
