Type de produit	Tube protecteur pour capteurs de température
Marque	IFM
Modèle	E37830 (série E378x0 / E379x0)
Usage prévu	Protection des capteurs de température contre fluides agressifs, hautes pressions et vitesses de débit élevées. Permet le remplacement du capteur sans interruption du process.
Matériau	Acier inoxydable (selon normes aseptiques)
Diamètre intérieur (Ød)	19,1 mm
Montage	Insertion dans raccord process, fixation par clamp (serrage)
Applications aseptiques	Conforme aux normes 3A et EHEDG (sous conditions de montage)
Nettoyage en place (NEP)	Possible si installation conforme EHEDG
Température de service	Consulter la fiche technique pour les limites (non précisé dans la notice)
Pression de service	Adapté aux hautes pressions (consulter la fiche technique)
Consignes de sécurité	Montage par personnel qualifié, dépressuriser le circuit avant intervention, utiliser uniquement pour fluides admissibles
Entretien	Suivre les réglementations de nettoyage et maintenance selon 3A ou EHEDG
Remplacement du capteur	Possible en fonctionnement (sous réserve de sécurité : dépressuriser avant montage)
Homologations	3A, EHEDG (selon montage et accessoires)
Accessoires	Raccords process homologués 3A/EHEDG disponibles sur www.ifm.com
Documentation	Notice d'utilisation, données techniques via QR code ou www.ifm.com
Réparabilité	Non réparable, remplacer en cas de dommage

FOIRE AUX QUESTIONS - E37830 IFM

Quel est le rôle du tube protecteur E37830 ?

Le tube protecteur E37830 protège les capteurs de température contre les fluides agressifs, les hautes pressions et les vitesses de débit élevées. Il permet également de remplacer le capteur sans interrompre le process.

Comment installer le tube protecteur E37830 ?

Insérez le tube dans le raccord process adapté, puis fixez-le à l'aide d'un clamp (serrage). Assurez-vous que le circuit est dépressurisé avant le montage.

Le tube protecteur E37830 est-il compatible avec les applications aseptiques ?

Oui, il est compatible avec les normes 3A et EHEDG si vous utilisez des raccords process homologués et respectez les consignes de montage spécifiques.

Puis-je remplacer le capteur de température sans arrêter l'installation ?

Le tube protecteur est conçu pour permettre le remplacement du capteur pendant le fonctionnement. Toutefois, pour des raisons de sécurité, il est recommandé de dépressuriser le circuit avant toute intervention.

Quelles sont les dimensions du tube protecteur E37830 ?

Le diamètre intérieur (Ød) est de 19,1 mm. Les dimensions exactes de l'encombrement sont à consulter dans la fiche technique sur le site IFM.

Comment nettoyer le tube protecteur pour des applications aseptiques ?

Pour un nettoyage en place (NEP), l'installation doit être conforme aux exigences EHEDG. Suivez les réglementations de nettoyage et maintenance prévues par la norme 3A ou EHEDG.

Quels types de fluides sont compatibles avec le tube protecteur ?

Utilisez uniquement des fluides admissibles (consultez la fiche technique pour la résistance chimique). Le tube est adapté aux environnements aseptiques et aux hautes pressions.

Où puis-je trouver la notice complète et les données techniques ?

Scannez le code QR sur l'appareil ou l'emballage, ou rendez-vous sur www.ifm.com pour télécharger la notice et les spécifications détaillées.

Le tube protecteur E37830 est-il réparable ?

Non, il s'agit d'un composant mécanique non réparable. En cas de dommage ou d'usure, remplacez-le par un nouveau tube protecteur de la même série.

Quelles précautions de sécurité dois-je prendre lors du montage ?

Assurez-vous que le circuit est dépressurisé et que les fluides ne peuvent pas s'écouler. Le montage doit être effectué par un personnel qualifié et autorisé. Utilisez des outils et accessoires adaptés.

MODE D'EMPLOI E37830 IFM

Notice d'utilisation

Tube protecteur pour capteurs de température

E378x0

E379x0

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés.... 3

2 Consignes de sécurité 4
3 Usage prévu.... 5
4 Montage.... 6

4.1 Pour applications aseptiques selon 3A. 6

4.2 Pour applications aseptiques selon EHEDG 6

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

ATTENTION

Avertissement de dommages corporels

▷ Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

Le tube protecteur protège les capteurs de température contre les influences nuisibles comme par ex. des fluides agressifs, des hautes pressions et des vitesses de débit élevées.

Le tube protecteur permet le remplacement du capteur pendant le fonctionnement.

4 Montage

ATTENTION

Pendant le montage ou en cas de défaut, une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

▶ Insérer l'appareil dans le raccord process.

▶ Fixer l'appareil à l'aide d'un serrage (Clamp).

4.1 Pour applications aseptiques selon 3A

S'assurer d'une intégration du tube protecteur dans l'installation selon 3A.
▶ Utiliser uniquement des raccords process avec homologation 3A et marqués avec le symbole 3A (→ Accessoires sur www.ifm.com).

▶ Observer les réglementations pour le nettoyage et la maintenance en cas d'utilisation selon 3A.

L'utilisation n'est pas possible dans des installations qui doivent satisfaire aux critères du point E1.2 / 63-03 de la norme 3A, 63-03.

▶ Observer le positionnement du tube protecteur / de l'appareil afin d'assurer l'écoulement du fluide de l'adaptateur de montage. Ne pas installer l'appareil en position 4 ou 5.

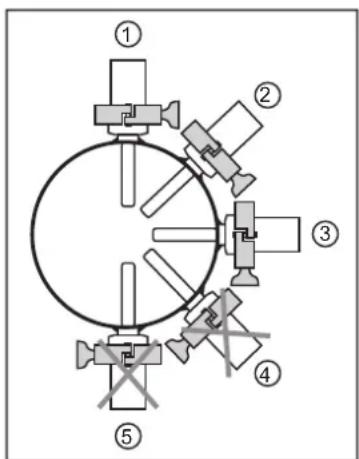

Fig. 1: Position de montage si utilisé selon 3A

4.2 Pour applications aseptiques selon EHEDG

Si le tube protecteur est correctement installé, il est approprié pour le NEP (nettoyage en place).

▶ Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique.

S'assurer d'une intégration de l'appareil dans l'installation selon EHEDG.
▶ Utiliser une installation auto-vidant.

▶ Utiliser uniquement des adaptateurs process homologués EHEDG ayant des joints d'étanchéité spéciaux exigés par la norme EHEDG.
En cas de composants présents dans la cuve, ils doivent permettre l'accès d'un jet de nettoyage direct. S'assurer que toutes les zones en contact avec la matière soient bien nettoyées.
Pour éviter des zones mortes respecter les dimensions selon la figure suivante : L < (D-d).

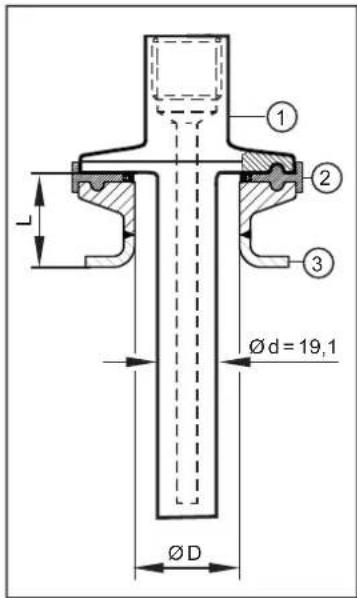

Fig. 2: Dimensions de montage si utilisé selon EHEDG

1 : Tube protecteur
2: Joint d'étanchéité selon la prise de position EHEDG
3 : Raccord process
