O5D101 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de distance optique (capteur laser)
Marque	IFM
Modèle	O5D101
Plage de mesure	0,03 à 2 m
Suppression de l'arrière-plan	Jusqu'à 20 m
Source lumineuse	Laser rouge, classe 2, λ = 650 nm, puissance ≤ 4,0 mW
Alimentation électrique	DC selon EN 50178, via connecteur M12 (câble)
Sorties de commutation	2 sorties antivalentes (PNP ou NPN)
Configuration des sorties	OUT1 : normalement ouvert / IO-Link ; OUT2 : normalement fermé
Indicateurs visuels	LED verte (disponibilité), LED jaune (commutation), affichage numérique 3 digits
Réglage de la distance	Par boutons [+] et [-] (réglage en continu)
Interface de communication	IO-Link (nécessite un maître IO-Link)
Verrouillage électronique	Oui, pour éviter une programmation involontaire
Conditions de montage	Objet dans 0,03…2 m ; éviter objets réfléchissants au-delà de 20 m
Classe de protection laser	Classe 2 (conforme EN/CEI 60825-1)
Entretien	Nettoyer le panneau transparent avec un chiffon doux ; ne pas utiliser de solvants
Réparabilité	Aucun composant réparable par l'utilisateur ; ne pas ouvrir le boîtier
Poids approximatif	60 g
Dimensions approximatives	50 x 30 x 20 mm

FOIRE AUX QUESTIONS - O5D101 IFM

Comment régler la distance de commutation sur le capteur O5D101 ?

Placez l'objet à la distance souhaitée, puis appuyez sur le bouton [+] pour augmenter la distance ou [-] pour la réduire. La distance clignote pendant le réglage. La LED jaune s'allume lorsque l'objet est détecté.

Quelle est la plage de mesure du capteur ?

La plage de mesure est de 0,03 à 2 m. L'arrière-plan est supprimé jusqu'à 20 m.

Que faire si l'affichage indique [++] ou [--] ?

[++] signifie trop de lumière (ex. surfaces réfléchissantes) : la sortie est OFF. [--] signifie pas assez de lumière : la sortie est ON. Vérifiez l'environnement et la position du capteur.

Le capteur utilise-t-il un laser ? Est-il dangereux ?

Oui, c'est un laser rouge de classe 2 (puissance ≤ 4 mW, λ = 650 nm). Ne regardez pas directement le faisceau. Fixez l'étiquette d'avertissement fournie sur le câble d'alimentation.

Comment verrouiller le capteur pour éviter une modification des réglages ?

En mode normal, appuyez simultanément sur [+] et [-] jusqu'à l'affichage de Loc. Pour déverrouiller, refaire la même opération jusqu'à voir uLo.

Quel type de sortie électrique propose le O5D101 ?

Il propose deux sorties antivalentes configurables en PNP ou NPN. OUT1 est normalement ouvert / IO-Link, OUT2 est normalement fermé.

Comment nettoyer le capteur ?

Nettoyez le panneau transparent situé devant la lentille avec un chiffon doux. N'utilisez pas de solvants ni de produits pouvant abîmer le plastique.

Le capteur peut-il être réparé ?

Non, le boîtier ne contient aucun composant réparable par l'utilisateur. N'essayez pas de l'ouvrir. En cas de dysfonctionnement, contactez le service après-vente.

Quelles sont les conditions de montage à respecter ?

Montez le capteur de manière à ce que l'objet soit entre 0,03 et 2 m. Évitez tout objet réfléchissant situé au-delà de 20 m dans le faisceau, car cela pourrait entraîner des mesures ambiguës.

Comment utiliser l'interface IO-Link ?

Le capteur dispose d'une interface IO-Link. Pour l'utiliser, vous avez besoin d'un maître IO-Link. Les paramètres et valeurs du capteur sont alors accessibles. Téléchargez les fichiers IODD sur le site www.ifm.com.

MODE D'EMPLOI O5D101 IFM

Notice d'utilisation

Détecteur de distance optique

O5D10x

FR

11457730 / 00 04 / 2019

1 Remarque préliminaire ....3

1.1 Symboles utilisés....3
1.2 Avertissements utilisés ....3

2 Consignes de sécurité ....3

3 Fonctionnement et caractéristiques....5

3.1 Applications ....5

4 Montage....5

4.1 Conditions de montage....5

5 Eléments de service et d'indication ....6

6 Raccordement électrique....6

7 Réglage 7

7.1 L'appareil doit commuter lorsque l'objet est détecté ....7

8 IO-Link....7

8.1 Informations générales....7
8.2 Informations spécifiques à l'appareil ....7
8.3 Outils de paramétrage....8

9 Fonctionnement....8

9.1 Verrou électronique ....8
9.2 Messages d'erreur....9

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

1.2 Avertissements utilisés

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.
• La sécurité du système est sous la responsabilité de l'installateur du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

AVERTISSEMENT

Lumière laser visible ; classe de protection laser 2.

L'utilisation d'autres éléments de service ou d'autres réglages peut résulter à l'exposition aux rayonnements dangereux. Lésion de la rétine possible.

▶ Ne pas regarder le faisceau laser !

▶ Afficher les étiquettes jointes (avertissement laser) à proximité immédiate de l'appareil.
▶ Prendre en compte les avertissements sur l'étiquette du produit.
▶ Utiliser l'étiquette fournie et la fixer sur le câble d'alimentation.
EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014 est conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

L'étiquette fournie pour le câble d'alimentation

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

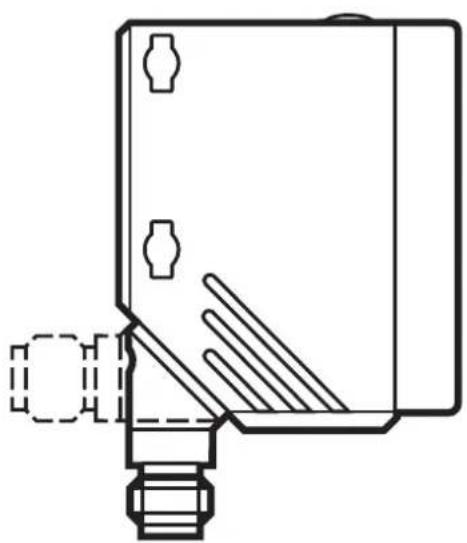

Position de l'étiquette du produit

3 Fonctionnement et caractéristiques

L'appareil est utilisé comme détecteur de distance optique.

3.1 Applications

• Le détecteur de distance optique mesure des distances entre 0,03...2 m.
- Il a une suppression de l'arrière-plan jusqu'à 20 m.
- Les sorties de commutation sont antivalentes.

La distance entre le détecteur et l'arrière-plan doit être limitée à max. 20 m par le client. Sinon, les valeurs mesurées peuvent être ambiguës. → 4.1 Conditions de montage

4 Montage

4.1 Conditions de montage

Monter l'appareil de sorte que l'objet à détecter se trouve dans l'étendue de mesure de 0,03...2 m.

Tout objet situé au-delà du seuil de commutation réglé est supprimé jusqu'à 20 m.

Les objets réfléchissants situés directement dans le faisceau du détecteur même dans une plage > 20 m doivent être évités par le client. Sinon, les valeurs mesurées peuvent être ambiguës.

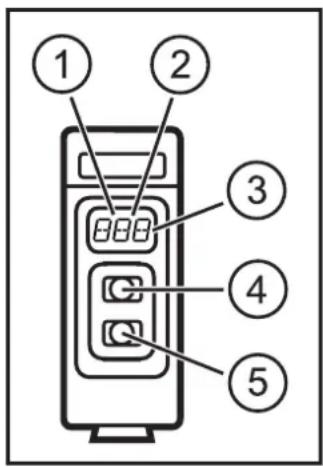

5 Eléments de service et d'indication

1: LED vert : disponibilité
2: LED jaune : indication de commutation
3: Visualisation alphanumérique à 3 digits
4: Portée +
5: Portée -

6 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

DC PNP

4: OUT1 = normalement ouvert / IO-Link
2: OUT2 = normalement fermé

DC NPN

4: OUT1 = normalement ouvert / IO-Link
2: OUT2 = normalement fermé

Couleurs des fils conducteurs des connecteurs femelles ifm :

7.1 L'appareil doit commuter lorsque l'objet est détecté

▶ Positionner l'objet.

▶ Appuyer sur le bouton [+] pour augmenter la distance de commutation.

La valeur de la distance, en cour de réglage, clignote.
La LED jaune est allumée quand l'objet est détecté.

▶ Appuyer sur le bouton [-] pour réduire la distance de commutation.

La valeur de la distance, en cour de réglage, clignote.
Durant le fonctionnement, la valeur de la distance de l'objet détecté est affichée.

8 IO-Link

8.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite un module avec capacité IO-Link (maître IO-Link).

L'interface IO-Link permet l'accès direct aux paramètres et valeurs du capteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d'informations concernant IO-Link sur www.ifm.com.

8.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ansi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sur www.ifm.com.

8.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel et logiciel IO-Link sur

www.ifm.com.

9 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED est allumée lorsque la sortie de commutation est commutée.
La valeur de la distance de l'objet détecté est affichée.

9.1 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. A l'état de livraison, l'appareil n'est pas verrouillé.

Verrouiller

S'assurer que l'appareil est en mode de fonctionnement normal.
▶ Appuyer sur [+] + [-] jusqu'à ce que [Loc] soit indiqué.

L'appareil est verrouillé.

Déverrouiller

▶ Appuyer sur [+] + [-] jusqu'à ce que [uLo] soit affiché.

L'appareil est déverrouillé.

9.2 Messages d'erreur

Affichage Cause possible Sortie de commutation
		[Hno] [Hnc]
[++]	Trop de lumière,par ex. surfaces réfléchissantes	ON OFF
[--] Pas assez de lumière, aucun objet OFF ON
nEA	Objet à mesurer hors de l'étendue demesure < 30 mm	ON OFF
[FAr]	Objet à mesurer hors de l'étendue demesure > 2500 mm	OFF ON
[ERP] Plausibilité (p.ex. objet trop rapide) inchangé inchangé
[SC] Court-circuit sur la sortie de commutation

Maintenance, réparation, élimination

▶ Dégager le panneau transparent situé devant la lentille de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique.
▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
