Type de produit	Tube protecteur pour capteurs de température
Marque	IFM
Modèle	E37810
Catégorie	Capteur de température (accessoire)
Fonctions principales	Protection du capteur contre les fluides agressifs, hautes pressions et vitesses de débit élevées ; permet le remplacement du capteur pendant le fonctionnement
Usage prévu	Protection des capteurs de température dans les applications industrielles et aseptiques
Montage	Insertion dans un raccord process, fixation par serrage (clamp)
Raccord process	Clamp (serrage), homologations 3A et EHEDG possibles selon version
Applications aseptiques	Conforme 3A et EHEDG sous conditions (position de montage, joints spécifiques)
Dimensions	Diamètre extérieur Ød = 19,1 mm (selon figure 2) ; longueur variable selon modèle
Matériau	Acier inoxydable (estimation pour applications aseptiques)
Alimentation	Aucune (passif)
Sécurité	Attention : risque de blessure par haute pression ou fluides chauds lors du montage ; s'assurer que le circuit n'est pas sous pression
Entretien et nettoyage	Pour applications aseptiques, suivre les réglementations de nettoyage et maintenance ; nettoyage en place (NEP) possible selon EHEDG
Pièces détachées et réparabilité	Non spécifié ; contacter le fabricant pour accessoires et pièces de rechange
Informations générales	Notice d'utilisation disponible sur www.ifm.com ; tube protecteur pour capteurs de température modèles E378x0 et E379x0

FOIRE AUX QUESTIONS - E37810 IFM

Quelle est la fonction du tube protecteur E37810 ?

Le tube protecteur protège le capteur de température contre les fluides agressifs, les hautes pressions et les vitesses de débit élevées. Il permet également le remplacement du capteur pendant le fonctionnement.

Comment installer le tube protecteur ?

Insérez l'appareil dans le raccord process, puis fixez-le à l'aide d'un serrage (clamp). Avant le montage, assurez-vous que le circuit n'est pas sous pression.

Le tube protecteur est-il adapté aux applications aseptiques ?

Oui, sous conditions. Pour les applications selon 3A, utilisez des raccords process homologués 3A et respectez les positions de montage (évitez les positions 4 et 5). Pour EHEDG, utilisez des adaptateurs homologués et respectez les dimensions de montage.

Quelles sont les consignes de sécurité à respecter ?

L'installateur est responsable de la sécurité du système. Avant le montage, assurez-vous que le circuit n'est pas sous pression pour éviter les blessures par projection de fluides chauds ou sous pression. Utilisez le produit uniquement pour l'usage prévu.

Le tube protecteur nécessite-t-il une alimentation électrique ?

Non, le tube protecteur est un composant passif qui ne nécessite aucune alimentation.

Comment nettoyer le tube protecteur ?

Pour les applications aseptiques, suivez les réglementations de nettoyage. Le nettoyage en place (NEP) est possible si le tube est correctement installé selon EHEDG. Utilisez des produits de nettoyage compatibles avec le matériau.

Quels sont les modèles de capteurs compatibles ?

Le tube protecteur E37810 est conçu pour les capteurs de température IFM des séries E378x0 et E379x0.

Où trouver les accessoires et pièces de rechange ?

Consultez le site www.ifm.com ou le code QR sur l'appareil pour les accessoires homologués, tels que les raccords process 3A ou EHEDG.

Peut-on remplacer le capteur sans arrêter l'installation ?

Oui, le tube protecteur permet le remplacement du capteur pendant le fonctionnement, à condition que les conditions de sécurité soient respectées (pas de pression ni de fluides chauds).

Quelles sont les dimensions du tube protecteur ?

Le diamètre extérieur est de 19,1 mm (Ød) comme indiqué dans la notice. La longueur peut varier selon le modèle ; consultez la fiche technique pour les dimensions exactes.

MODE D'EMPLOI E37810 IFM

Notice d'utilisation

Tube protecteur pour capteurs de température

E378x0

E379x0

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés.... 3

2 Consignes de sécurité 4
3 Usage prévu.... 5
4 Montage.... 6

4.1 Pour applications aseptiques selon 3A. 6

4.2 Pour applications aseptiques selon EHEDG 6

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

ATTENTION

Avertissement de dommages corporels

▷ Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

Le tube protecteur protège les capteurs de température contre les influences nuisibles comme par ex. des fluides agressifs, des hautes pressions et des vitesses de débit élevées.

Le tube protecteur permet le remplacement du capteur pendant le fonctionnement.

4 Montage

ATTENTION

Pendant le montage ou en cas de défaut, une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

▶ Insérer l'appareil dans le raccord process.

▶ Fixer l'appareil à l'aide d'un serrage (Clamp).

4.1 Pour applications aseptiques selon 3A

S'assurer d'une intégration du tube protecteur dans l'installation selon 3A.
▶ Utiliser uniquement des raccords process avec homologation 3A et marqués avec le symbole 3A (→ Accessoires sur www.ifm.com).

▶ Observer les réglementations pour le nettoyage et la maintenance en cas d'utilisation selon 3A.

L'utilisation n'est pas possible dans des installations qui doivent satisfaire aux critères du point E1.2 / 63-03 de la norme 3A, 63-03.

▶ Observer le positionnement du tube protecteur / de l'appareil afin d'assurer l'écoulement du fluide de l'adaptateur de montage. Ne pas installer l'appareil en position 4 ou 5.

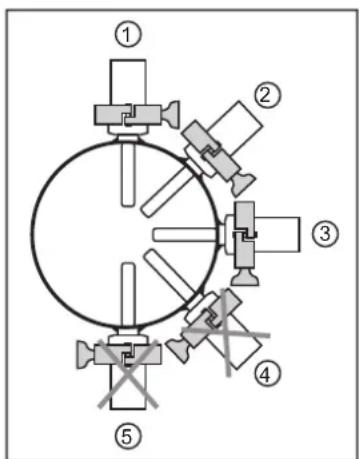

Fig. 1: Position de montage si utilisé selon 3A

4.2 Pour applications aseptiques selon EHEDG

Si le tube protecteur est correctement installé, il est approprié pour le NEP (nettoyage en place).

▶ Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique.

S'assurer d'une intégration de l'appareil dans l'installation selon EHEDG.
▶ Utiliser une installation auto-vidant.

▶ Utiliser uniquement des adaptateurs process homologués EHEDG ayant des joints d'étanchéité spéciaux exigés par la norme EHEDG.
En cas de composants présents dans la cuve, ils doivent permettre l'accès d'un jet de nettoyage direct. S'assurer que toutes les zones en contact avec la matière soient bien nettoyées.
Pour éviter des zones mortes respecter les dimensions selon la figure suivante : L < (D-d).

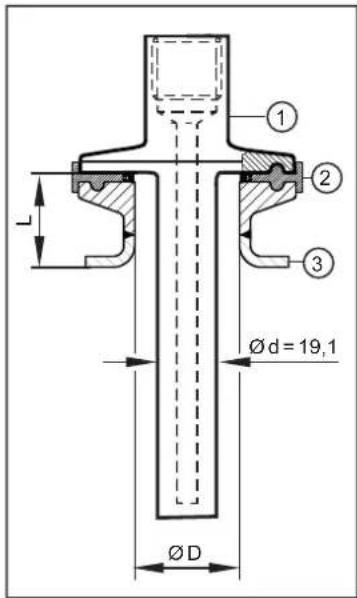

Fig. 2: Dimensions de montage si utilisé selon EHEDG

1 : Tube protecteur
2: Joint d'étanchéité selon la prise de position EHEDG
3 : Raccord process
