E12769 - Robinetterie industrielle IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage pour détecteur de position de vanne
Marque	IFM
Modèle	E12769
Catégorie	Robinetterie industrielle
Usage prévu	Montage d'un détecteur sur une vanne manuelle pour détection de position
Matériaux principaux	Acier inoxydable, plastique technique
Dimensions approximatives du kit	100 x 60 x 40 mm
Poids du kit	Environ 150 g
Tension d'alimentation du détecteur	10 à 30 V DC (selon détecteur utilisé)
Courant de fonctionnement	≤ 200 mA
Sortie du détecteur	PNP ou NPN (selon modèle)
Plage de température de fonctionnement	-25 °C à +70 °C
Indice de protection du détecteur	IP67 (typique)
Fonctions principales	Détection de position ouverte/fermée de vanne, montage sur poignée
Type de montage	Sur poignée de vanne manuelle, perçage et taraudage nécessaires
Contenu du kit	Platine coudée, partie supérieure, vis d'entraînement, contre-écrou, écrous M6x10, rondelles éventails
Réglage en hauteur	Par pas de 10 mm
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants agressifs.
Sécurité	Suivre les étapes de montage dans l'ordre. Vérifier le serrage des vis. Effectuer un test de fonctionnement après montage.
Pièces détachées et réparabilité	Pièces disponibles sur demande. Réparation par un personnel qualifié recommandée.
Informations générales	Notice de montage fournie. Compatible avec les détecteurs IFM série E127xx.

FOIRE AUX QUESTIONS - E12769 IFM

Comment installer le kit E12769 sur une vanne manuelle ?

Suivez les étapes de la notice : percez un trou centré dans la poignée, taraudez-le, raccourcissez la vis d'entraînement, vissez le contre-écrou, puis vissez la vis dans la poignée. Montez la platine coudée et fixez la partie supérieure avec les écrous. Ajustez la hauteur par pas de 10 mm et montez le détecteur.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'une perceuse, d'un taraud, d'une clé à molette ou à fourche, et éventuellement d'une pince. La taille exacte dépend de la vis et des écrous fournis.

Le kit E12769 est-il compatible avec toutes les vannes manuelles ?

Il est conçu pour les vannes à poignée pouvant être percée. La compatibilité dépend de la forme et de l'épaisseur de la poignée. Vérifiez que le trou peut être centré et que la vis d'entraînement s'adapte.

Comment régler la position du détecteur ?

Après avoir fixé la partie supérieure sur la platine coudée, vous pouvez ajuster la hauteur en déplaçant la partie supérieure par incréments de 10 mm. Positionnez le détecteur de sorte qu'il détecte correctement la position de la vanne.

Quel type de détecteur utiliser avec ce kit ?

Le kit est prévu pour un détecteur IFM de la série E127xx. Le détecteur doit être monté sur la platine et alimenté en 10-30 V DC avec une sortie adaptée (PNP ou NPN).

Comment tester le fonctionnement après montage ?

Effectuez une inspection visuelle pour vérifier que toutes les vis sont serrées. Ensuite, actionnez la vanne manuellement et vérifiez que le détecteur signale correctement l'état ouvert/fermé via son indicateur LED ou sa sortie électrique.

Le kit nécessite-t-il une alimentation électrique ?

Le kit lui-même ne nécessite pas d'alimentation, mais le détecteur monté doit être alimenté. Généralement, un capteur inductif ou magnétique requiert une tension continue de 10-30 V DC.

Comment entretenir le kit E12769 ?

Nettoyez le kit avec un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs. Vérifiez périodiquement le serrage des vis et l'état du détecteur.

Puis-je commander des pièces de rechange pour ce kit ?

Oui, les pièces comme la platine coudée, les vis et les écrous sont disponibles sur demande auprès d'IFM ou d'un distributeur agréé. Référez-vous au manuel pour les références exactes.

Que faire en cas de problème de détection après installation ?

Vérifiez d'abord l'alignement du détecteur avec la cible. Assurez-vous que la vis d'entraînement est correctement fixée et que la poignée actionne le détecteur. Contrôlez également l'alimentation et le câblage du détecteur.

MODE D'EMPLOI E12769 IFM

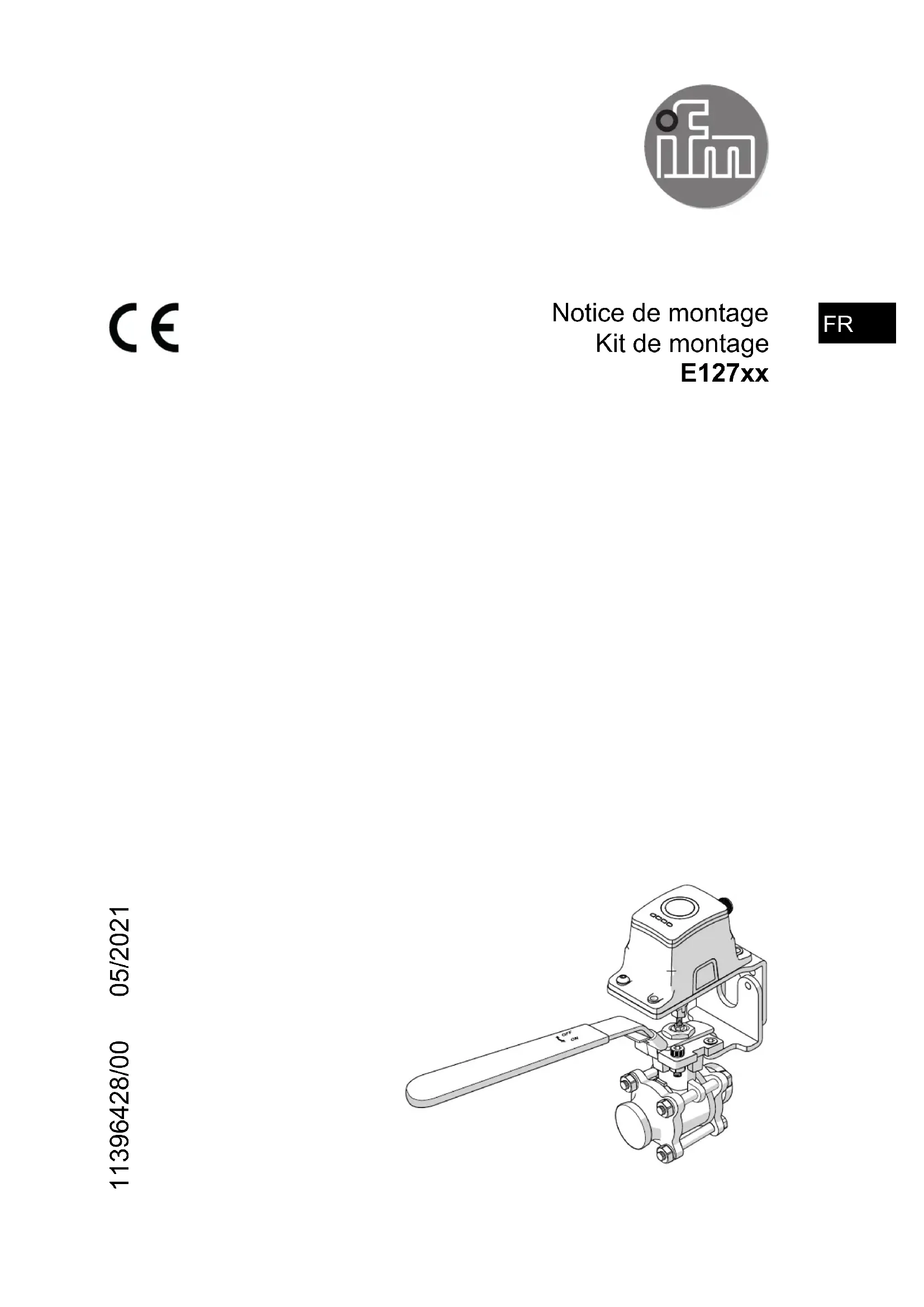

Notice de montage Kit de montage E127xx

FR

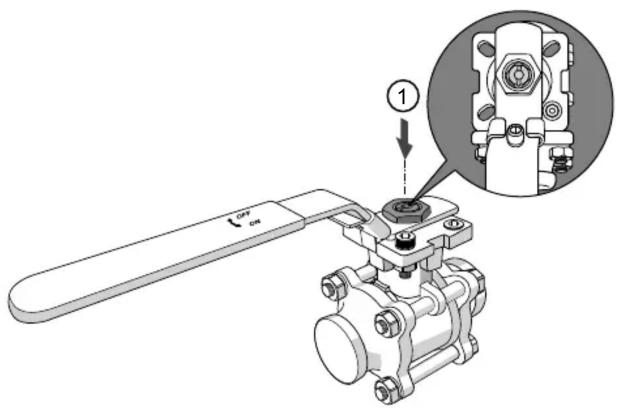

Préparation du montage► Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d'entraînement (1).► Tarauder le trou percé.► Raccourcir la vis d'entraînement à la longueur nécessaire.

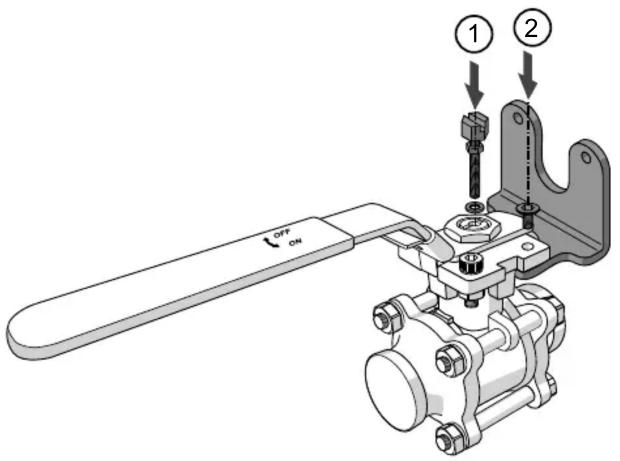

► Visser le contre-écrou fourni sur la vis d'entraînement, puis visser la vis d'entraînement dans la poignée (1).► Monter la platine coudée sur la vanne manuelle (2).

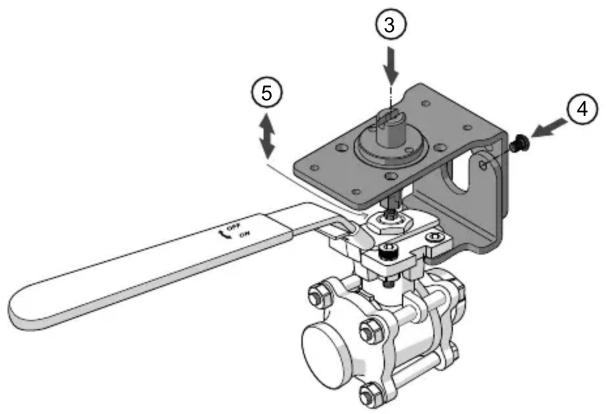

► Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails.► Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4).► Régler la vis d'entraînement à la hauteur du pont supérieure, puis tourner l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5).

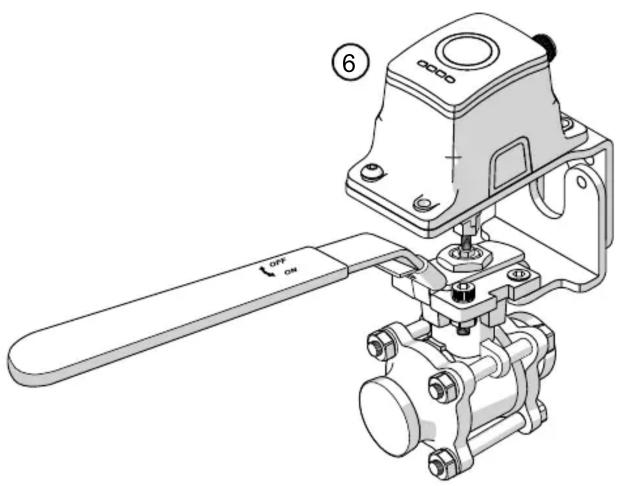

►Monter le détecteur sur la platine (6).

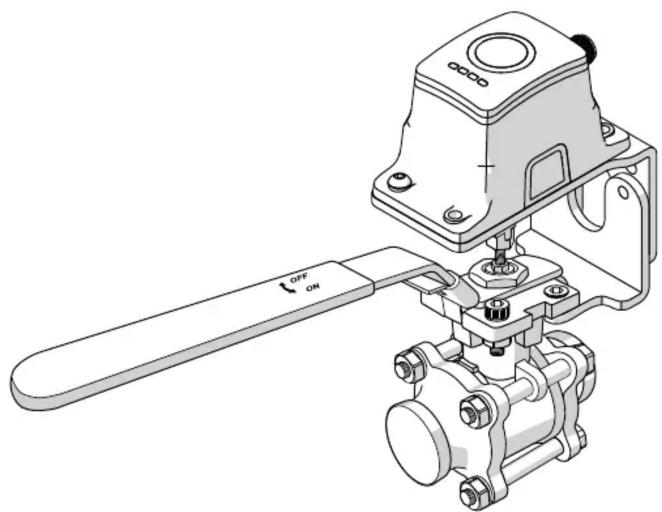

►Effectuer une inspection visuelle et un test de fonctionnement.
