| Type de produit | Kit de montage pour détecteur sur vanne manuelle |
| Marque | IFM |
| Modèle | E12770 |
| Catégorie | Robinetterie industrielle |
| Matériau de la platine coudée | Acier inoxydable |
| Matériau des vis et écrous | Acier zingué |
| Dimensions approximatives de la platine | 60 x 40 mm |
| Hauteur réglable | Par pas de 10 mm |
| Taille de la vis d'entraînement | M6 |
| Écrous fournis | Contre-écrou et écrous M6 x 10 |
| Rondelles fournies | Rondelles éventails |
| Poids approximatif | 0,2 kg |
| Alimentation | Aucune (accessoire mécanique) |
| Fonctions principales | Fixation et réglage en hauteur d'un détecteur sur vanne manuelle |
| Entretien | Inspection visuelle périodique, nettoyage avec un chiffon sec |
| Sécurité | Vérifier le serrage de l'écrou auto-freiné et l'utilisation des rondelles éventails |
| Pièces détachées disponibles | Vis d'entraînement, contre-écrou, platine coudée, écrous M6, rondelles |
| Réparabilité | Remplacement possible des vis et écrous |
| Compatibilité | Vannes manuelles avec poignée pouvant être percée et taraudée |
| Notice d'utilisation | Disponible gratuitement en PDF sur notice-facile.com |
FOIRE AUX QUESTIONS - E12770 IFM
Quelles sont les dimensions de la platine coudée ?
La platine coudée mesure environ 60 x 40 mm, avec une épaisseur standard de 5 mm. Ces dimensions sont suffisantes pour supporter la plupart des détecteurs industriels.
Comment régler la hauteur de la partie supérieure ?
La hauteur se règle par pas de 10 mm en déplaçant la partie supérieure le long de la platine coudée avant de serrer les écrous M6. Utilisez une clé appropriée pour un serrage sécurisé.
Quel type de vis d'entraînement est utilisé ?
La vis d'entraînement est une vis M6 en acier zingué. Elle doit être raccourcie à la longueur nécessaire et taraudée dans le trou percé dans la poignée de la vanne.
Comment fixer le détecteur sur la platine ?
Le détecteur se monte sur la platine à l'aide de vis M4 (non fournies) ou directement par bride selon le modèle. Serrez avec un couple modéré pour ne pas endommager le détecteur.
Quels outils sont nécessaires pour le montage ?
Vous aurez besoin d'une perceuse avec un foret adapté, d'un taraud M6, d'une clé à molette ou clé plate de 10 mm, et d'un tournevis pour les vis du détecteur.
Puis-je utiliser ce kit sur n'importe quelle vanne manuelle ?
Non, la vanne doit avoir une poignée non métallique (ou métallique) pouvant être percée et taraudée au diamètre M6. Assurez-vous également que la platine coudée puisse s'adapter à la géométrie de la vanne.
Comment vérifier le bon fonctionnement après montage ?
Effectuez une inspection visuelle pour vérifier que toutes les vis sont serrées, que la platine est bien fixée, et que le détecteur est correctement aligné. Réalisez un test de fonctionnement en actionnant la vanne.
Que faire si la vis d'entraînement est trop longue ?
La vis d'entraînement peut être raccourcie à l'aide d'une scie à métaux ou d'une meuleuse. Veillez à limer l'extrémité coupée pour éviter les bavures avant de visser.
Est-ce que le kit est résistant à la corrosion ?
La platine coudée est en acier inoxydable et les vis sont zinguées, offrant une bonne résistance à la corrosion en environnement industriel normal. Pour les milieux agressifs, vérifiez la compatibilité.
Où puis-je télécharger la notice complète ?
La notice complète du kit E12770 IFM est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également y poser des questions et obtenir des réponses d'autres utilisateurs.
Questions des utilisateurs sur E12770 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Robinetterie industrielle au format PDF gratuitement ! Retrouvez votre notice E12770 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E12770 de la marque IFM.
MODE D'EMPLOI E12770 IFM

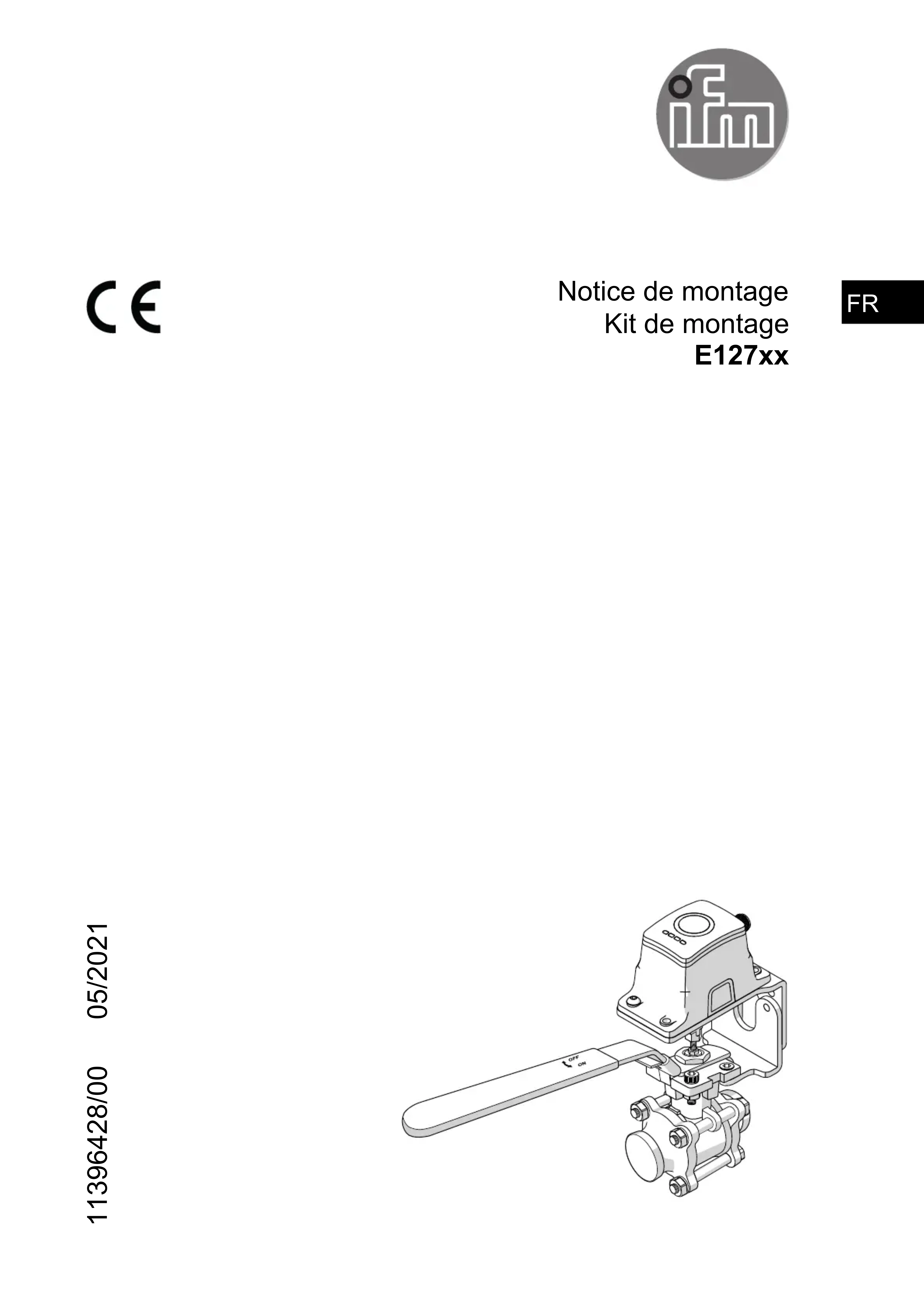

Notice de montage Kit de montage E127xx
FR

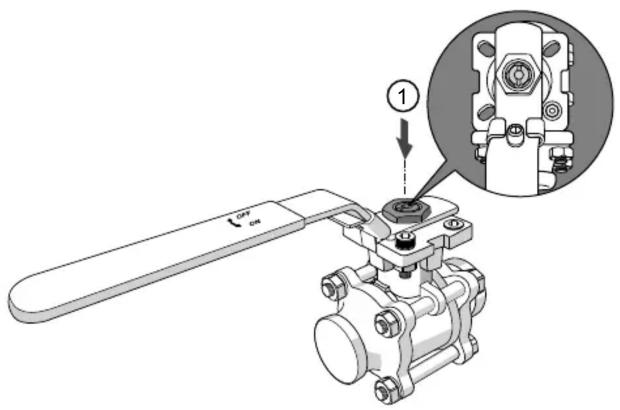

| Préparation du montage► Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d'entraînement (1).► Tarauder le trou percé.► Raccourcir la vis d'entraînement à la longueur nécessaire. |  |

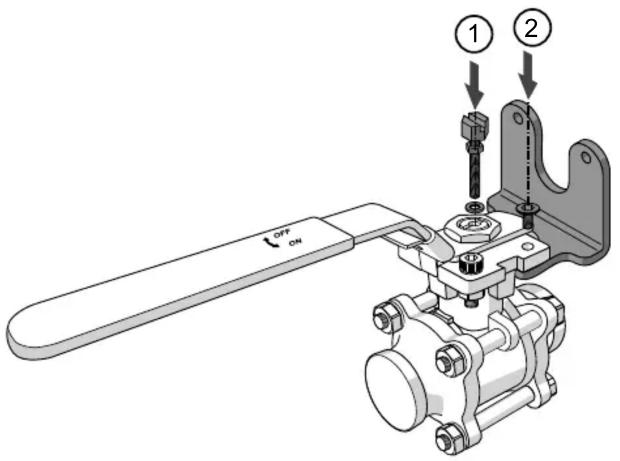

| ► Visser le contre-écrou fourni sur la vis d'entraînement, puis visser la vis d'entraînement dans la poignée (1).► Monter la platine coudée sur la vanne manuelle (2). |  |

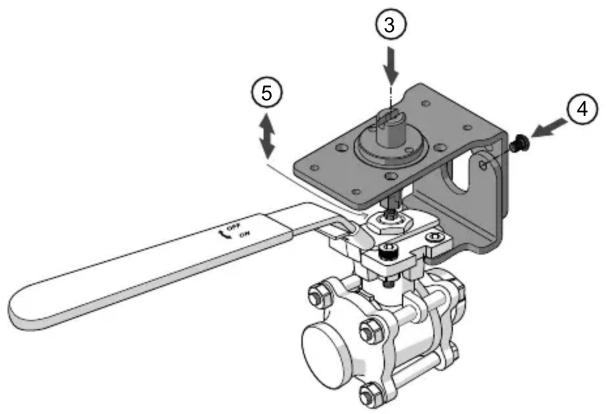

| ► Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails.► Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4).► Régler la vis d'entraînement à la hauteur du pont supérieure, puis tourner l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5). |  |

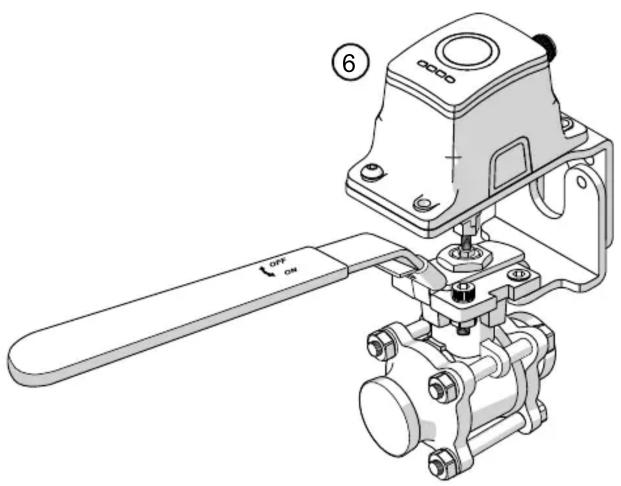

| ►Monter le détecteur sur la platine (6). |  |

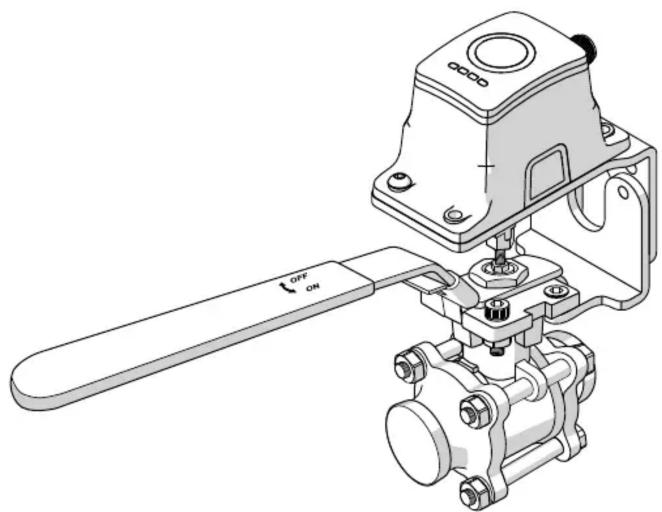

| ►Effectuer une inspection visuelle et un test de fonctionnement. |
