E12766 - Robinetterie industrielle IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil E12766 IFM au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Kit de montage pour vanne manuelle industrielle |
| Marque | IFM |
| Modèle | E12766 |
| Catégorie | Robinetterie industrielle |
| Fonction principale | Permet d'ajouter un détecteur de position sur une vanne manuelle |
| Composants fournis | Platine coudée, vis d'entraînement, contre-écrou, écrous M6 x 10, rondelles éventails, détecteur |
| Matériau | Acier (estimation) |
| Dimensions de la platine | Environ 100 x 50 mm (estimation) |
| Poids | Environ 200 g (estimation) |
| Alimentation | Aucune (mécanique) |
| Type de vanne compatible | Vanne manuelle avec poignée (diamètre de perçage à adapter) |
| Réglage en hauteur | Par pas de 10 mm |
| Outils nécessaires | Perceuse, taraud, clé plate |
| Installation | Percer et tarauder la poignée, visser la vis d'entraînement, monter la platine et le détecteur |
| Entretien | Inspection visuelle régulière, test de fonctionnement après montage |
| Sécurité | Utiliser des outils adaptés, respecter le centrage et la profondeur de perçage |
| Pièces détachées disponibles | Oui, contacter IFM pour les pièces de rechange |
| Réparabilité | Composants standards, remplacement possible des vis et écrous |
| Garantie | 2 ans (estimation IFM) |
| Notice disponible | Oui, en ligne gratuitement |
FOIRE AUX QUESTIONS - E12766 IFM
Quels outils sont nécessaires pour installer le kit E12766 ?
Vous aurez besoin d'une perceuse, d'un taraud, d'une clé plate et éventuellement d'un tournevis. Assurez-vous que le perçage est centré et de la bonne taille.
Le kit E12766 est-il compatible avec toutes les vannes manuelles ?
Le kit est conçu pour les vannes manuelles avec une poignée. Il faut percer un trou dans la poignée pour la vis d'entraînement. Vérifiez que la poignée est assez épaisse pour le taraudage.
Comment régler la hauteur du détecteur ?
La hauteur se règle par pas de 10 mm en déplaçant la partie supérieure sur la platine coudée. Utilisez les trous prévus et serrez les écrous M6.
Le détecteur est-il fourni avec le kit ?
Oui, le kit comprend le détecteur qui se monte sur la platine comme indiqué dans la notice. Référez-vous à l'étape 6 du montage.
Que faire si la vis d'entraînement est trop longue ?
La notice indique de raccourcir la vis d'entraînement à la longueur nécessaire. Utilisez une scie à métaux et limez les bords si besoin.
Puis-je installer le kit sans tarauder la poignée ?
Non, le taraudage est nécessaire pour visser la vis d'entraînement. Sans cela, la fixation ne sera pas solide et le détecteur pourrait se dérégler.
Quelle est la fonction des rondelles éventails ?
Les rondelles éventails permettent de bloquer les écrous M6 et d'éviter le desserrage dû aux vibrations. Elles doivent être utilisées sous chaque écrou.
Le kit E12766 nécessite-t-il une alimentation électrique ?
Non, le kit est mécanique. Le détecteur est généralement un capteur inductif ou magnétique qui doit être raccordé à un système de contrôle. Consultez la fiche technique du détecteur.
Comment entretenir le système après installation ?
Effectuez une inspection visuelle régulière pour vérifier que toutes les vis sont serrées. Testez le fonctionnement du détecteur en actionnant la vanne.
Où puis-je trouver les pièces de rechange pour le kit E12766 ?
Les pièces de rechange sont disponibles auprès d'IFM. Contactez le service client ou consultez le site web pour commander des vis, écrous ou platines.
Questions des utilisateurs sur E12766 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Robinetterie industrielle au format PDF gratuitement ! Retrouvez votre notice E12766 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E12766 de la marque IFM.
MODE D'EMPLOI E12766 IFM

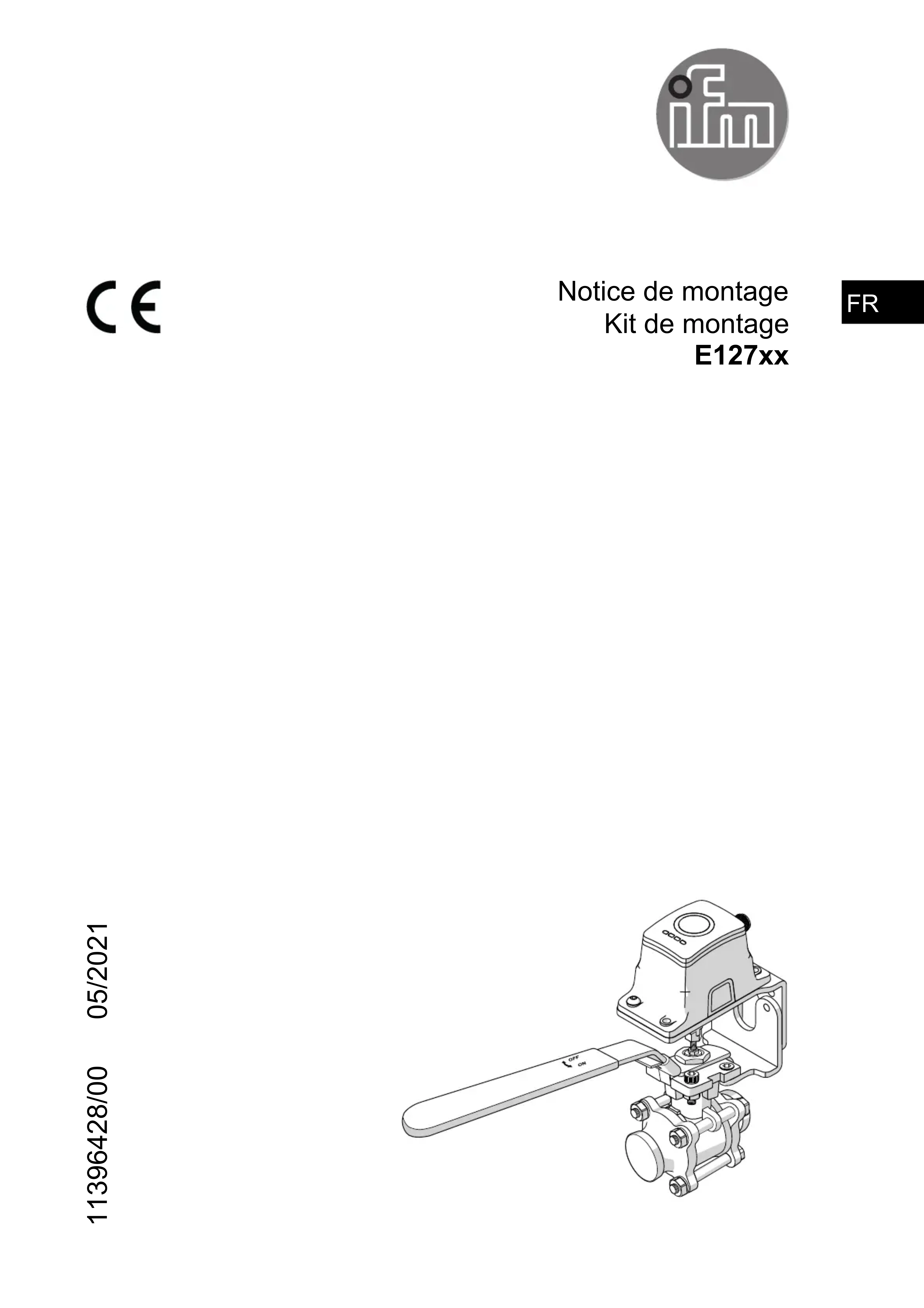

Notice de montage Kit de montage E127xx
FR

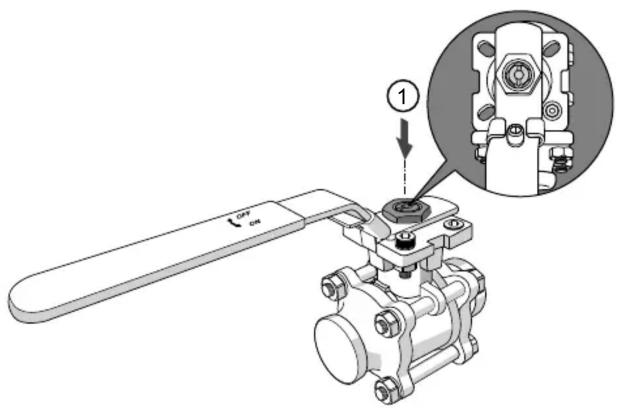

| Préparation du montage► Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d'entraînement (1).► Tarauder le trou percé.► Raccourcir la vis d'entraînement à la longueur nécessaire. |  |

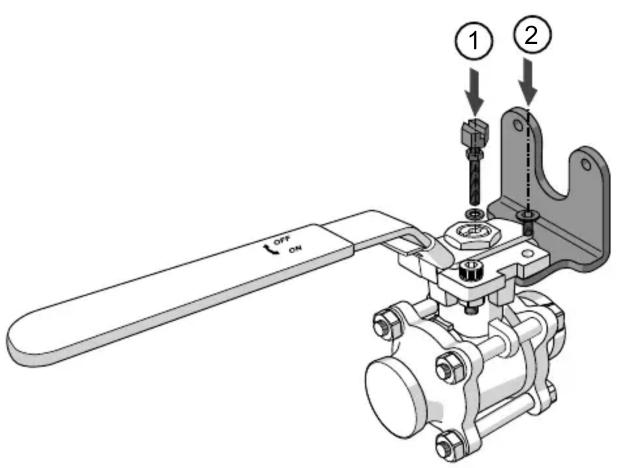

| ► Visser le contre-écrou fourni sur la vis d'entraînement, puis visser la vis d'entraînement dans la poignée (1).► Monter la platine coudée sur la vanne manuelle (2). |  |

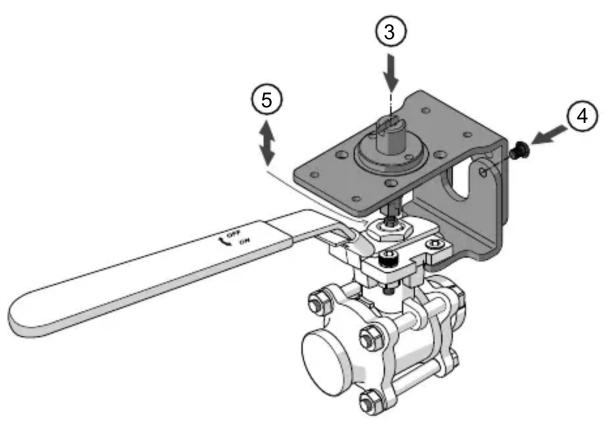

| ► Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails.► Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4).► Régler la vis d'entraînement à la hauteur du pont supérieure, puis tourner l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5). |  |

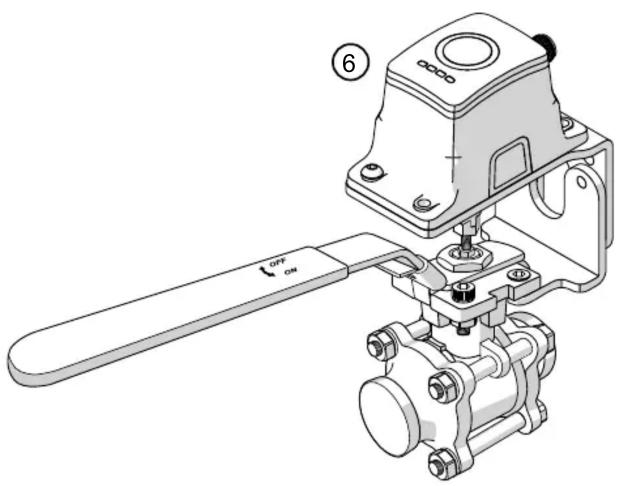

| ►Monter le détecteur sur la platine (6). |  |

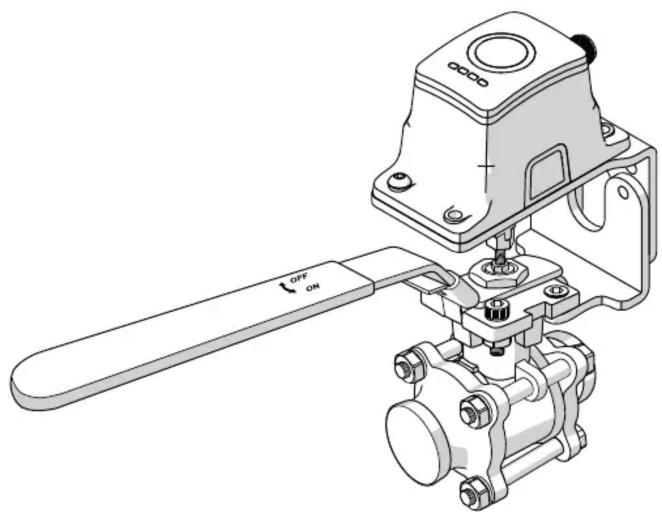

| ►Effectuer une inspection visuelle et un test de fonctionnement. |
