E12767 - Robinetterie industrielle IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage pour détecteur de position de vanne manuelle
Marque	IFM
Modèle	E12767
Catégorie	Robinetterie industrielle
Composants fournis	Platine coudée, partie supérieure, vis d'entraînement, contre-écrou, écrous M6x10, rondelles éventails, détecteur
Fonction principale	Détection de la position ouverte/fermée de la vanne manuelle
Type de détecteur	Détecteur de proximité (à confirmer selon le modèle du kit)
Méthode de montage	Fixation sur la vanne manuelle par perçage et taraudage de la poignée
Réglage en hauteur	Par pas de 10 mm
Alimentation	Non applicable (kit mécanique)
Dimensions (approximatives)	Platine coudée: environ 50 x 50 x 30 mm
Poids	Environ 200 g
Matériau	Acier inoxydable ou acier zingué (prédominant)
Température de fonctionnement	-25°C à +80°C (estimation pour usage industriel)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Vérifier périodiquement le serrage des vis.
Sécurité	Respecter les instructions de montage. S'assurer que la vanne est hors pression avant l'installation.
Pièces détachées et réparabilité	Vis, contre-écrous et rondelles sont disponibles séparément. Le détecteur est remplaçable.
Garantie	2 ans (standard IFM)
Pays d'origine	Allemagne (IFM est une marque allemande)
Compatibilité	Vannes manuelles avec poignée de diamètre adapté au perçage

FOIRE AUX QUESTIONS - E12767 IFM

Comment installer le kit E12767 sur une vanne manuelle ?

Percez un trou centré dans la poignée de la vanne, taraudez-le, puis vissez la vis d'entraînement avec son contre-écrou. Fixez la platine coudée sur la vanne, puis la partie supérieure avec les écrous M6x10. Réglez la hauteur par pas de 10 mm et ajustez la vis d'entraînement. Montez le détecteur et effectuez un test.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'une perceuse, d'un foret adapté au diamètre de la vis d'entraînement, d'un taraud correspondant, d'une clé pour écrous M6 et d'un tournevis pour fixer le détecteur.

Le kit E12767 est-il compatible avec toutes les vannes manuelles ?

Il est compatible avec les vannes dont la poignée peut être percée et taraudée pour recevoir la vis d'entraînement. La poignée doit être suffisamment épaisse pour supporter le perçage et le montage.

Comment régler la hauteur du détecteur ?

La partie supérieure peut être déplacée par pas de 10 mm en desserrant les écrous et en repositionnant la platine. Ensuite, ajustez la vis d'entraînement pour que le détecteur soit à la bonne hauteur par rapport à la poignée.

Que faire si la vis d'entraînement est trop longue ?

Vous pouvez raccourcir la vis d'entraînement à la longueur nécessaire à l'aide d'une scie à métaux ou d'une meuleuse. Veillez à bien ébavurer le filetage après coupe.

Le détecteur fourni est-il un capteur inductif ou magnétique ?

Le détecteur est généralement un capteur de proximité inductif pour détecter la présence de métal, mais le modèle exact peut varier. Consultez la fiche technique du détecteur inclus.

Comment entretenir le kit E12767 ?

Nettoyez régulièrement les surfaces avec un chiffon sec. Vérifiez le serrage des vis et écrous. Si le détecteur est encrassé, nettoyez-le avec un produit non agressif. Évitez les chocs mécaniques.

Le kit E12767 est-il résistant à l'eau ou aux produits chimiques ?

Le kit en acier inoxydable ou zingué résiste à l'humidité et à certains produits chimiques. Cependant, pour des environnements agressifs, renseignez-vous sur les versions spéciales IFM.

Puis-je commander des pièces de rechange pour le E12767 ?

Oui, les vis, contre-écrous, rondelles et le détecteur peuvent être commandés séparément auprès d'IFM ou de distributeurs agréés. Utilisez les références indiquées dans la notice.

Quelle est la garantie du kit E12767 ?

IFM offre une garantie de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication. Conservez la facture et respectez les conditions d'installation.

MODE D'EMPLOI E12767 IFM

Notice de montage Kit de montage E127xx

FR

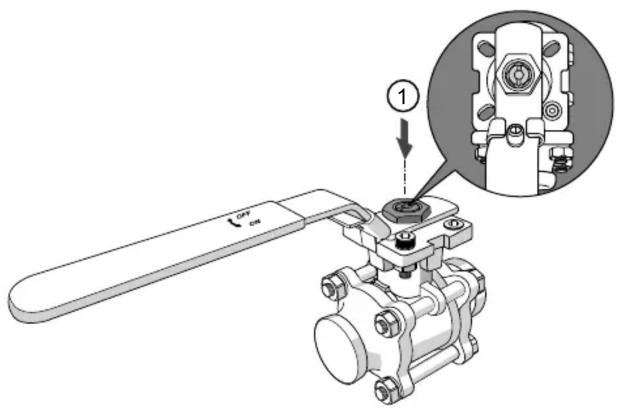

Préparation du montage► Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d'entraînement (1).► Tarauder le trou percé.► Raccourcir la vis d'entraînement à la longueur nécessaire.

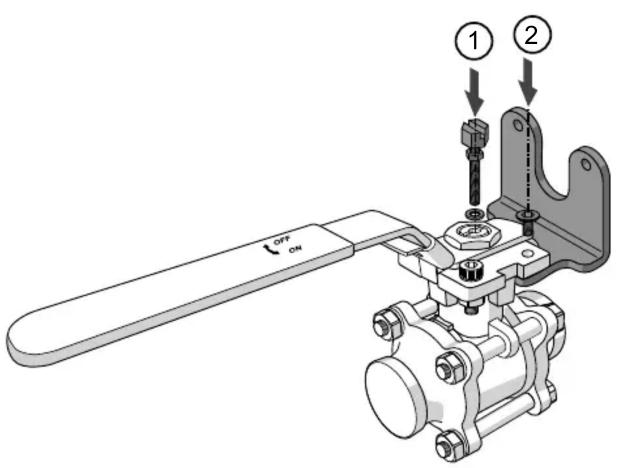

► Visser le contre-écrou fourni sur la vis d'entraînement, puis visser la vis d'entraînement dans la poignée (1).► Monter la platine coudée sur la vanne manuelle (2).

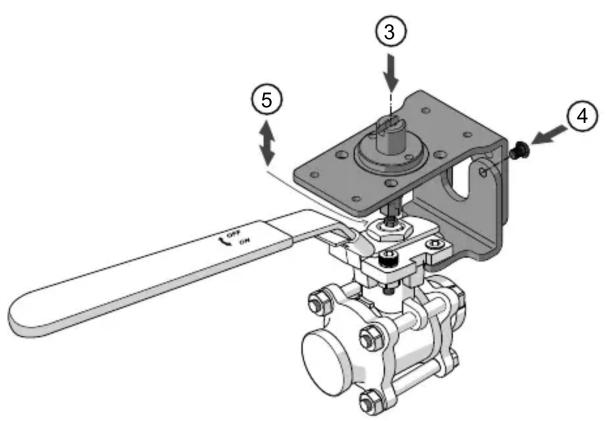

► Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails.► Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4).► Régler la vis d'entraînement à la hauteur du pont supérieure, puis tourner l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5).

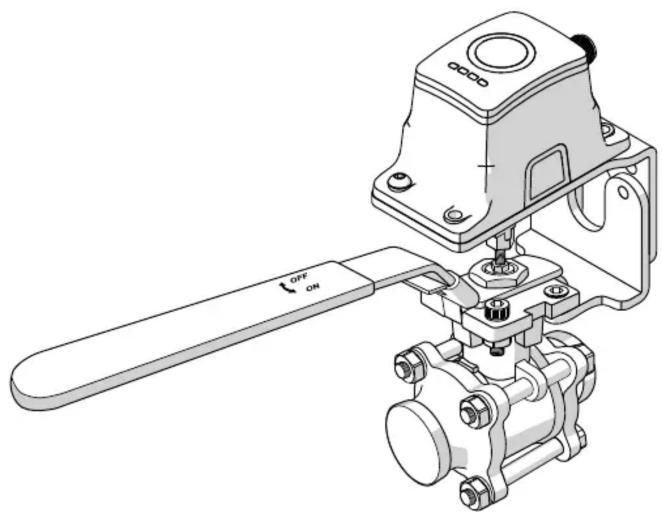

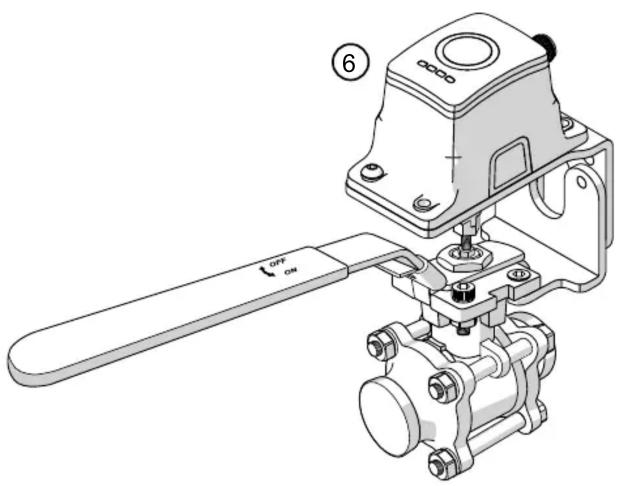

►Monter le détecteur sur la platine (6).
►Effectuer une inspection visuelle et un test de fonctionnement.
