MODE D'EMPLOI TW2101 IFM

Notice d'utilisation
Capeurs d'infrarouges pour la mesure de température

TW20xx TW21xx

FR

Contenu

1 Remarque préliminaire 4
1.1 Explication des symboles 4
2 Consignes de sécurité 4
3 Fonctionnement et caractéristiques 5
4 Fonction 5
4.1 Traitement des signaux de mesure 5
4.2 Degre d'émission des objets à mesurer 5
4.3 Fonction de commutation 6
4.4 Fonction analogue 7
4.5 Temporisation de la sortie de commutation OUT1 8
4.6 Fonction de simulation 9
4.7 Fonction de test 9
4.8 Fonction d'amortissement 10
4.9 Fonction Peak-Hold 10
4.10 IO-Link 10

5 Montage. 11
6 Raccordement electrique 14

6.1 Blindage et mise à la terre 15

7 Elements de service et d'indication 16
8 Menu 17

8.1 Structure de menu 17
8.2 Explication du menu principal 17
8.3 Explication des fonctions etendues (EF) 18
8.4 Explication du sous-menu "Simulation" (SIM) 18

9 Mise en service. 19
10 Paramétrage 19

10.1 Paramétrage général 20
10.1.1 Permutation entre les niveaux de menu 21
10.1.2 Verrouillage / déverrouillage 21
10.1.3 Timeout 21

10.2 Reglages pour la surveillance de température 22

10.2.1 Regler le degré d'émission 22

10.2.2 Degres d'émission pour TW2000 / TW2003 / TW2100 22
10.2.3 Degre d'émission pour TW2001, TW2101, TW2011, TW2002....23
10.2.4 Réglages pour la surveillance des valeurs limites avec OUT1....24
10.2.5 Configurer le signal analogique pour OUT2 24

10.3 Réglages par l'utilisateur (option) 24

10.3.1 Régler l'unité de mesure standard pour la température 24
10.3.2 Régler la temporisation pour OUT1 24
10.3.3 Régler l'amortissement des valeurs mesurées 25
10.3.4 Régler la fonction Peak-Hold 25
10.3.5 Régler la fonction de simulation 25

10.4 Fonctions de service 25
10.4.1 Remetre tous les parametes au réglage usine 25

11 Fonctionnement 25

11.1 Changement d'unité en mode Run 25
11.2 Lire les valeurs de paramètres régliées 26

12 Données techniques et schéma d'encombrement 26
13 Correction d'erreurs 26
14 Maintenance, réparation et élimination 26
15 Réglage usine 27

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Explication des symboles

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endomma-gement.

3 Fonctionnement et caractéristiques

L'appareil surveille la température d'objets extrémement chauds ou difficultement accessibles.

Il déetecte le rayonnement infrarouge émis par les objets et le convertit en un signal de commutation électrique et un signal de sortie analogique (4...20 mA).

4 Fonction

4.1 Traitement des signaux de mesure

• L'appareil a une interface IO-Link
• L'appareil affiche la température mesurée.
• Il génére deux signaux de sortie selon le paramétrage :

OUT1: Sortie de commutation / IO-Link Paramétrage

• Signal de commutation : valeurs limites pour la température

OUT2 : sortie analogue Paramétrage
- Signal analogue pour la température ( 10.2.5)

4.2 Degre d'émission des objets à mesurer

Le capteur de température infrarouge réagit à la chaleur rayonnée ou le rayonnement infrarouge de l'objet. Il dépend de la matière et de la surface. Afin d'obtenir des résultats de mesure précis, le degré d'émission de l'objet à mesurer doit être régèle sur l'appareil ( 10.2.1 Régler le degré d'émission).

Le degré d'émission d'un radiateur thermique idéal (corps noir) est de 100% . Le degré d'émission pour les corps réels est inférieur à 100% . Les degrès d'émission indiqués dans les tableaux ( 10.2.2 et 10.2.3) sont des valeurs de référence approximatives. Pour une détermination exacte de la température nous recom-mandons d'effectuer une mesure de la valeur de référence.

Pour TW2000 / TW2003 / TW2100 on peut utiliser l'étiquette fournie pour la mesure de la valeur de referencia jusqu'à une température de 250^ .

Pour compenser les influences de l'environnement il peut être utile de régler un degré d'émission plus haut. C'est pourquoi un réglage jusqu'à 110% est possible.

Un faux degré d'émission régle mène à des erreurs lors de la mesure de température.

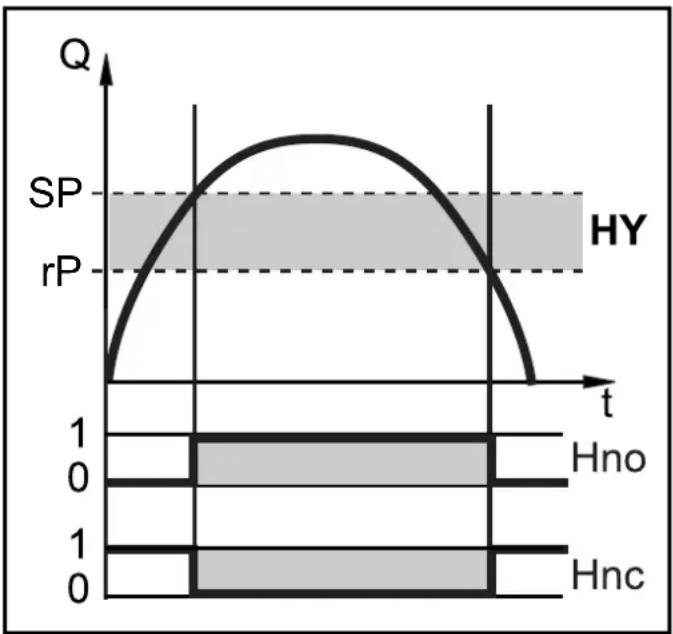

4.3 Fonction de commutation

OUT1 change son état de commutation si les seuils de commutation régès (SP1, rP1) ne sont pas atteints ou sont dépassés.

Normalement ouvert (NO) :

$$ [ \mathrm {o u} 1 ] = [ \mathrm {H n o} ] $$

Normalement fermé (NF):

$$ [ \mathrm {o u 1} ] = [ \mathrm {H n c} ] $$

D'abord le seuil d'enclenchement (SP1) est régle, ensuite le seuil de déclenchement (rP1) avec la différence souhaitation.

Si SP1 est modifié, rP1 change automatiquement, l'écart resteinchangée.

Exception : SP1 est réduit jusqu'à ce que rP1 soit inférieur à l'étendue de mesure si l'écart constant est respecté. Dans un tel cas rP1 est souvent gardé sur la valeur initiale de l'étendue de mesure.

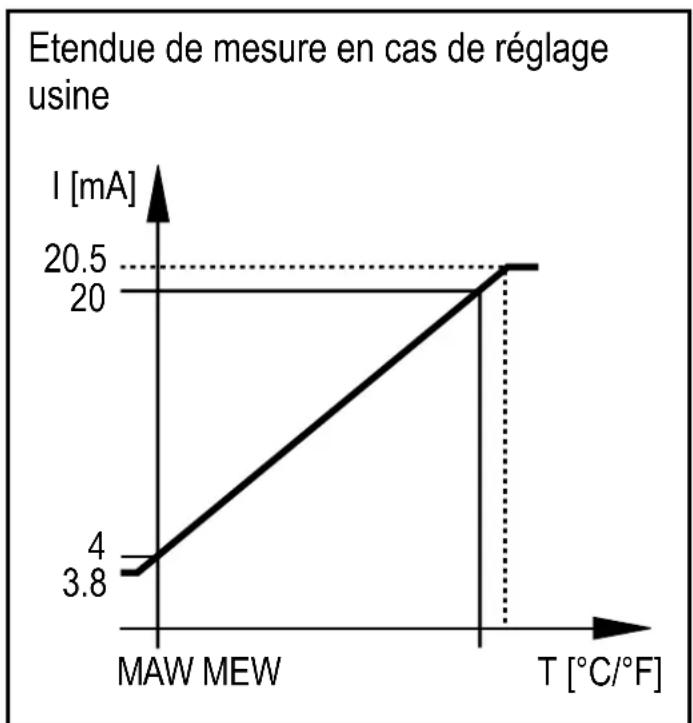

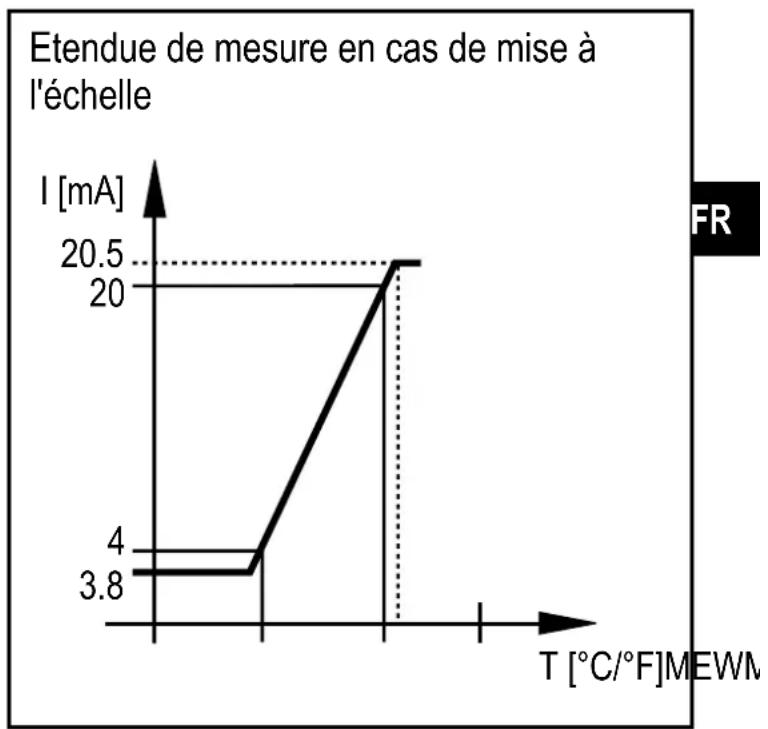

4.4 Fonction analogue

L'appareil convertit le signal mesuré en un signal analogique proportionnel à la température de 4...20 mA um.

L'etendue de mesure peut être mise à l'échelle :

• [ASP2] déterminé à chaque valeur mesurée le signal de sortie est 4mA .
• [AEP2] déterminé à chaque valeur mesurée le signal de sortie est 20mA .

MAW = Valeur initiale de l'endetue de mesure

MEW = Valeur finale de l'endetue de mesure

ASP2 = Valeur minimum de la sortie analogue

AEP2 = Valeur maximum de la sortie analogue

4.5 Temporisation de la sortie de commutation OUT1

Quand la temporisation est changée ( 10.3.2) OUT1 ne change pas son état de commutation immédiatement quand les limites de commutation régées sont dépassées ou pas atteintes (SP1, rP1) mais seulement après l'écoulement de la temporisation (temporisation à l'enclement dS1, temporisation au déclenchement dr1). Si l'évenement de commutation n'este plus après l'écoulement de la temporisation, la sortie ne change pas d'état.

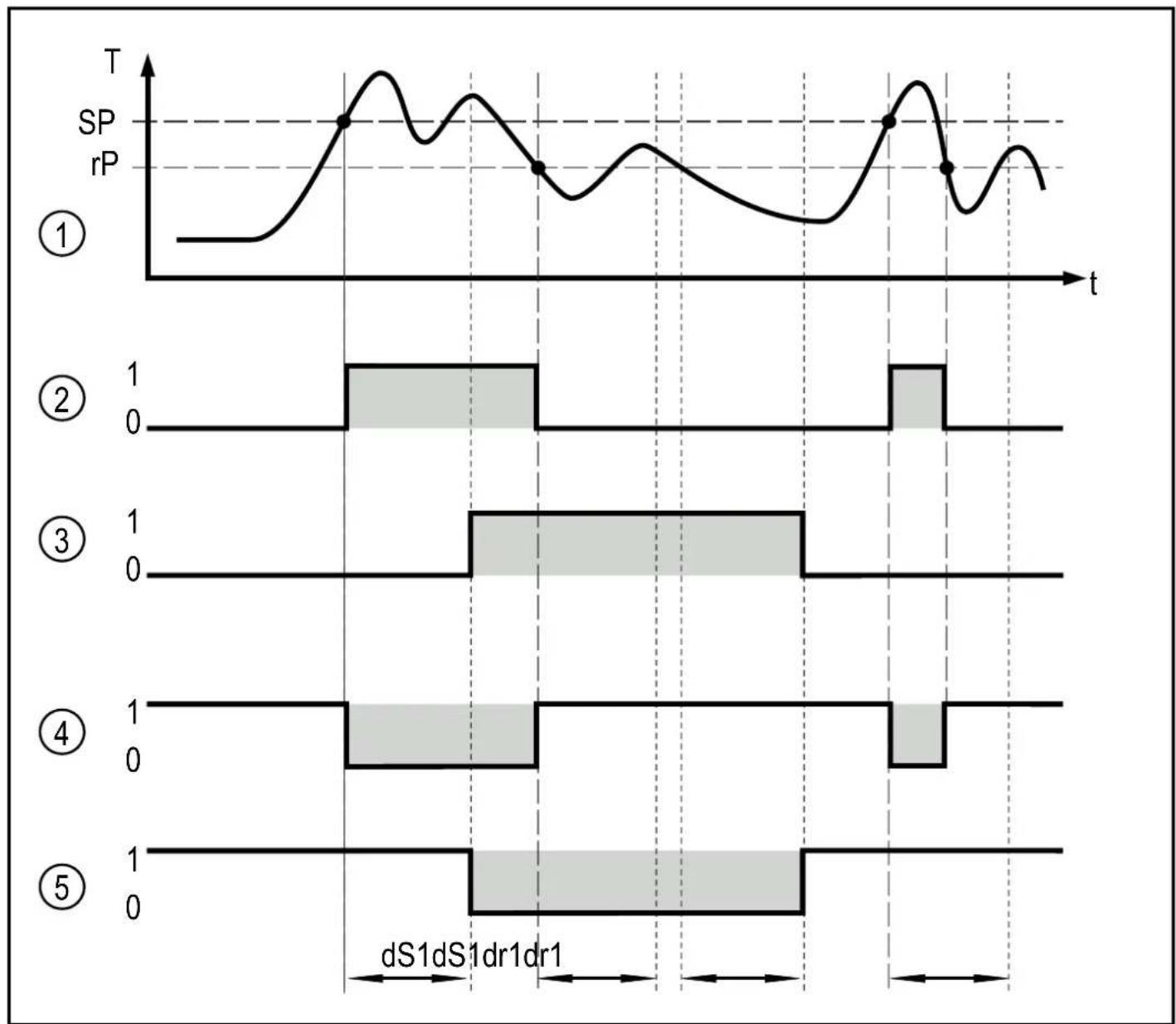

Fonction de commutation sur OUT1 avec et sans temporisation :

T = température
SP = seuil d'enclenchement
rP = seuil de déclenchement
t = temps
dS1 = temporisation à l'enclenchement
dr1 = temporisation au déclenchement

(1) Courbe de température du fluide
(2) Hno (fonction hysteresis / normalement ouvert)
(3) Hno avec temporisation à l'enclement et au déclenchement
(4) Hnc (fonction hysteresis, normalement fermé)
(5) Hnc avec temporisation à l'enclement et au déclenchement

4.6 Fonction de simulation

La fonction de simulation aide à la mise en service de l'installation.

Via le menu SIM ( 10.3.5) it est possible d'activer la simulation d'une tempéra-ture mesurée quelconque dans l'étendue de mesure. La simulation prend effet sur l'affichage et les sorties. Avec une durée régiable, la fonction de simulation est terminée automatiquement. Pour indiquer le mode de simulation indiqué, l'affichage alterne entre la valeur simulée et "SIM".

4.7 Fonction de test

Pour vérifier tout le traitement des signaux ainsi que la sortie de commutation et la sortie analogique, le capteur de température par infrarouges dispose d'une fonction de test interne.

La fonction de test est activée via un signal statique sur la broche 5 ou via IO-Link. La fonction de test simule un signal d'un détecteur de rayonnement qui généra un courant de sortie de 20,5mA et active la fonction de commutation avec fonctionnement correct du capteur si la sortie de commutation n'est pas encore commutée par la configuration. [OL] est affché.

L'appareil reste en mode test tant que le signal statique est sur la broche 5. Si la fonction de test est activée via IO-Link, la durée est de 10 s. Ensuite l'appareil se remet automatiquement en mode RUN.

Pour l'activation de la fonction de test via la broche 5, un signal statique (10...34 V selon IEC 61131-2) >300 ms doit être appliqué. La fonction de test est désactivée via un signal statique "low" >300 ms sur la broche 5.

Si la fonction de test n'est pas utilisé :

Mettre l'entrée de test (broche 5) sur l'alimentation moins.
- Comme alternative, utiliser un connecteur femelle 4 fils pour lequel la broche 5 n'est pas utilisée.

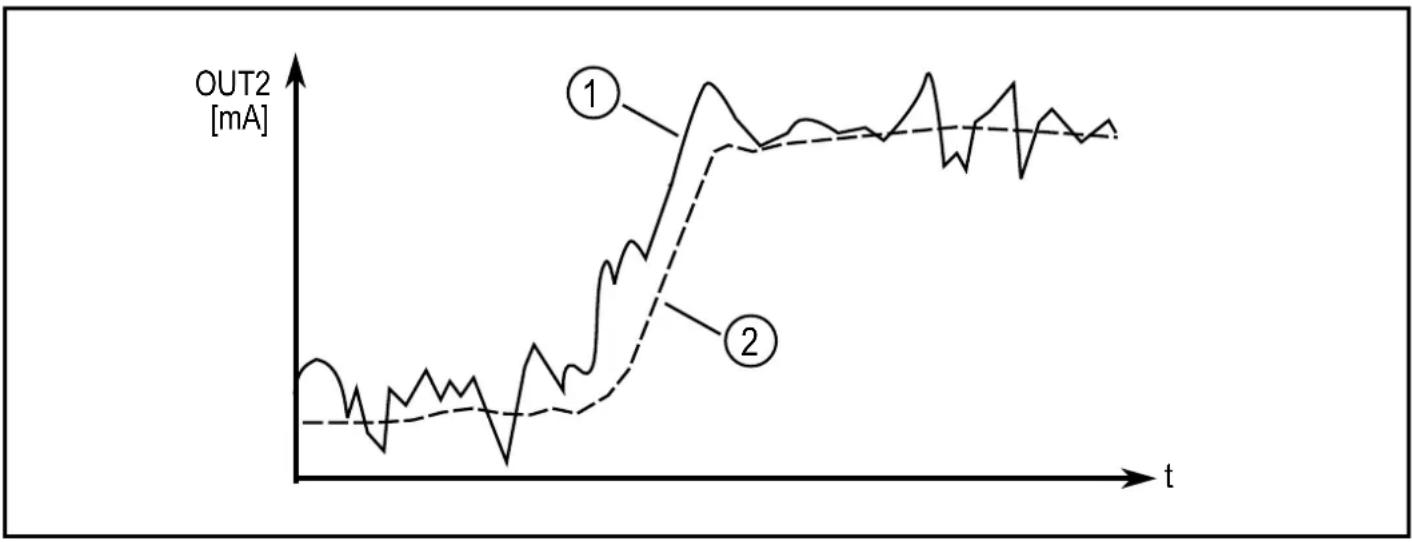

4.8 Fonction d'amortissement

S'il y a des fluctuations de courte durée de la température de l'objet à mesurer, la fonction d'amortissement assure une stabilisation du signal de mesure. La plus grande la constante de temps dAP est selectionné ( 10.3.3 Régler l'amortissement des valeurs mesurées), le plus faible l'effect des fluctuations de température perturbantes sur la valeur mesurée.

(1) Signal de sortie sans fonction de lissage
(2) Signal de sortie avec fonction de lissage

4.9 Fonction Peak-Hold

Pour la détction des températures cycliques, par exemple pour des objets qui passent devant le capteur de température infrarouge, on peut régler un temps de maintainien. Uniquement la valeur de mesure maximale est affichée et fournie pendant ce temps de maintainien.

Il est utile de régler le temps de maintainièn à environ 1,5 fois le temps des cycles de l'objet.

Le temps de maintien [Phld] peut être régle entre 0...600 s ( 10.3.4 Régler la fonction Peak-Hold).

4.10 IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l' apparéil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link adapté et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

5 Montage

Fixer l'appareil avec un dispositif de fixation.

Accessoires www.ifm.com.

Avec une température ambiente >65^ l'appareil doit être refroidi ou protégé par une plaque isolante contre la chaleur rayonnée.

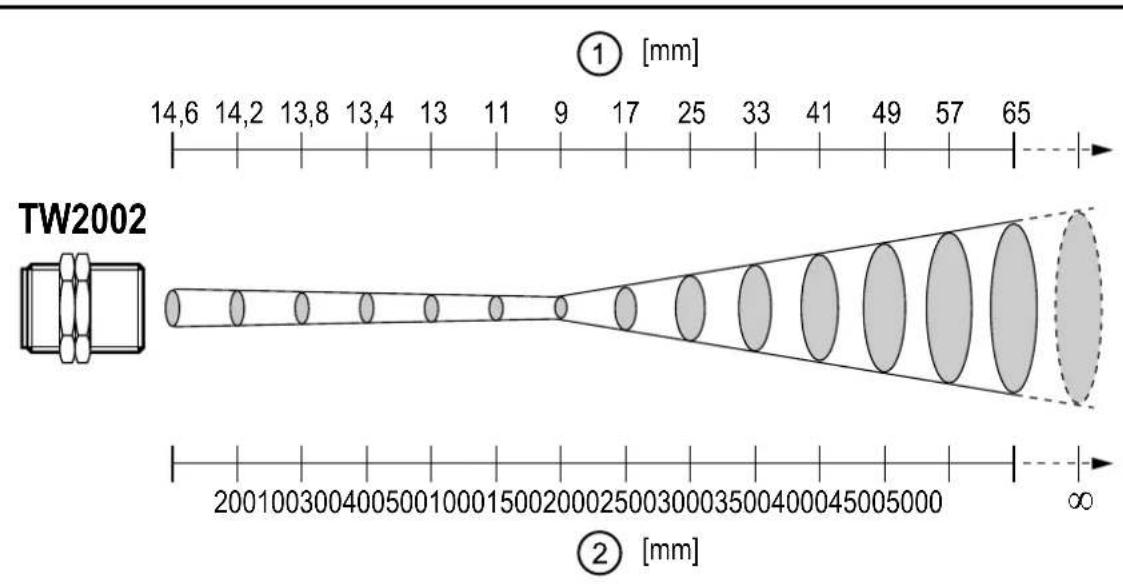

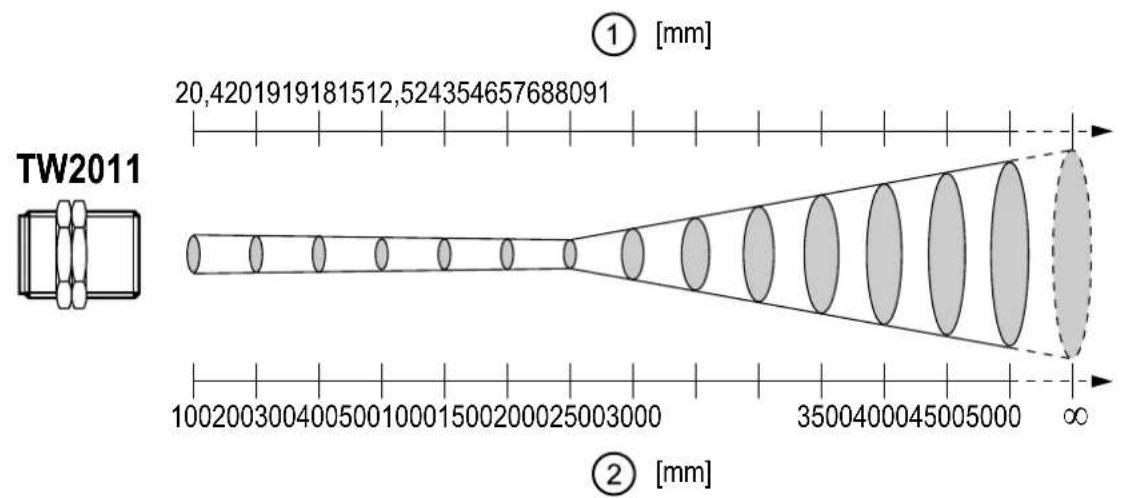

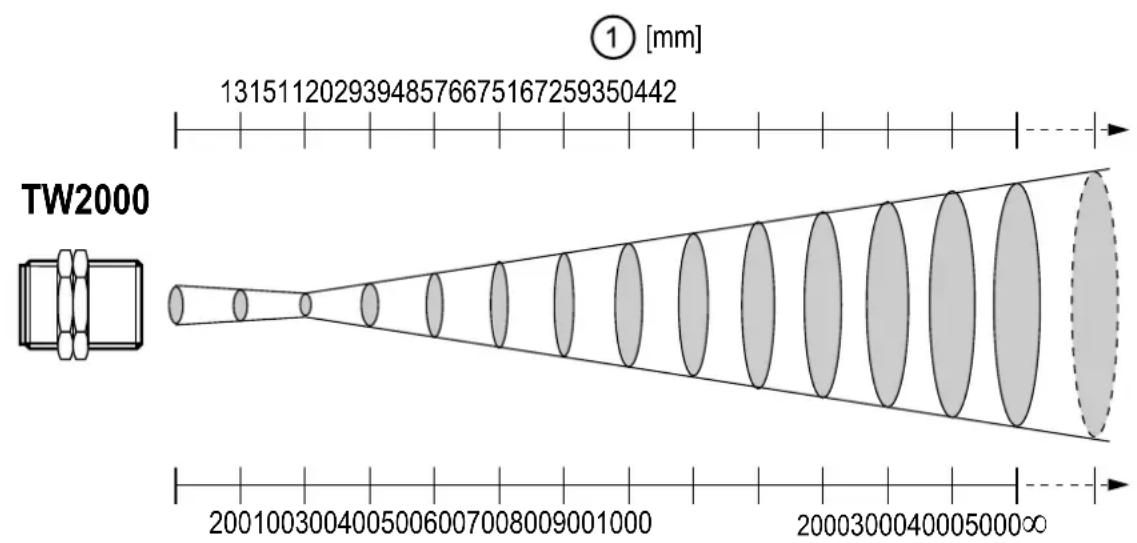

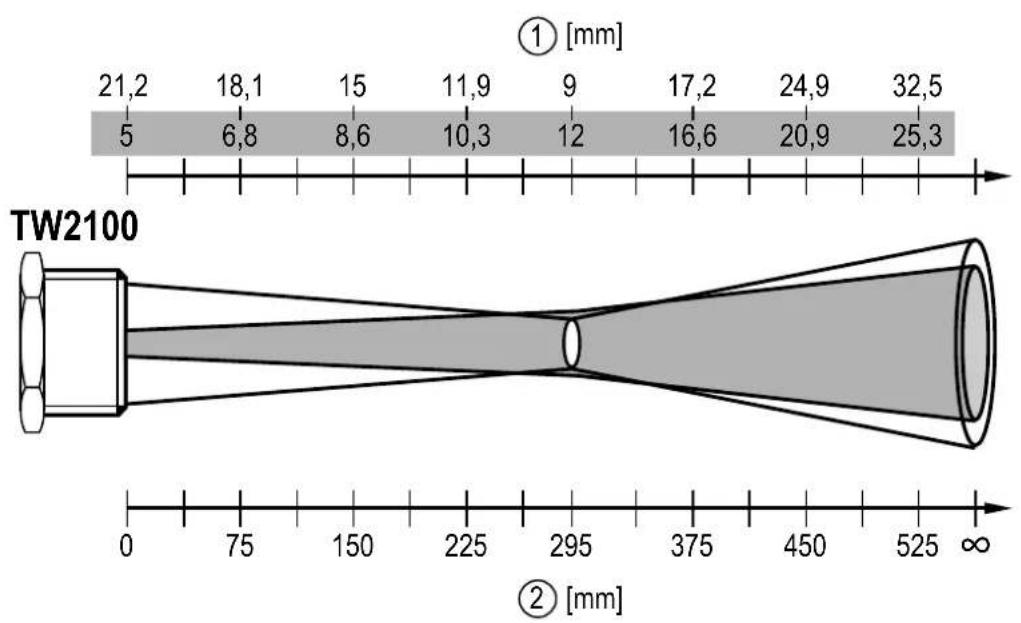

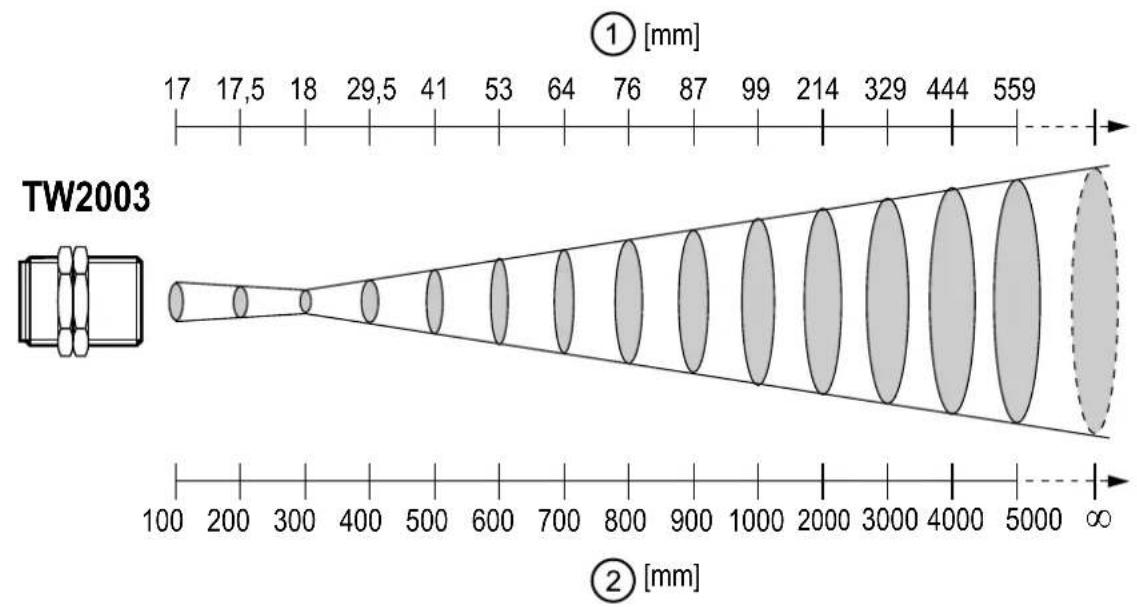

Observer le diamètre du champ de mesure (1) et la distance de mesure (2) pour l'orientation correcte. L'objet à mesurer ne doit pas être plus petit que le diamètre du spot de mesure :

[mm]

(1) Champ de mesure
(2) Distance de mesure

Pour boîtiers TW21xx:

Aligner la tete de mesure de façon à ce que la lampe tímoin verte soit visible sur l'objet à mesurer sous la forme d'un spot lumineux rond.

(2) [mm]

(1) Champ de mesure; Diamètre lampe témoin LED
(2) Distance de mesure

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

L'appareil est alimenté enasse tension 24 V DC (18...32 V DC).

L'alimentation en tension doit satisfaire aux conditions de la très bassé tension de sécurité EN 50178, TBTP, TBTP.

Mettre l'installation hors tension

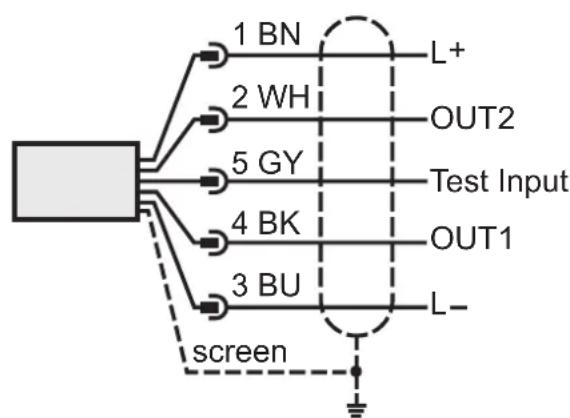

Raccorder l'appareil comme suit :

BK : noir

BN:brun

BU:bleu

GY:gris

WH:blanc

Couleurs selon DIN EN 60947-5-2

Broche 1 L+
Broche 2 (OUT2)	sortie analogue
Broche 3 L-
Broche 4 (OUT1)	sortie de commutation IO-Link
Broche 5 Test input (entree test)

Utiliser un cable blindé. Le blinding du cable doit être raccordé au boîtier du capteur.

Pour la commutation de charges inductives :

Utiliser une diode de roue libre.

6.1 Blindage et mise à la terre

Le boitier de l'appareil est raccordé au blindage du cable via le connecteur.

En cas de différences de potentiel entre les points de mise à la terre, un courant de compensation peut circuler par le blindage raccordé sur les deux côts. Dans ce cas poser un cable d'équipotentiel supplémentaire.

Afin d'éviter des courants de compensation, l'appareil peut être monté de manière isolée. En ce cas, le blindage doit être raccordé avec la terre fonctionnelle du système.

Sans montage isolé et sans égalisation de potentiel, la tension parasite sur le capteur de température infrarouge peut être de 32V maximum.

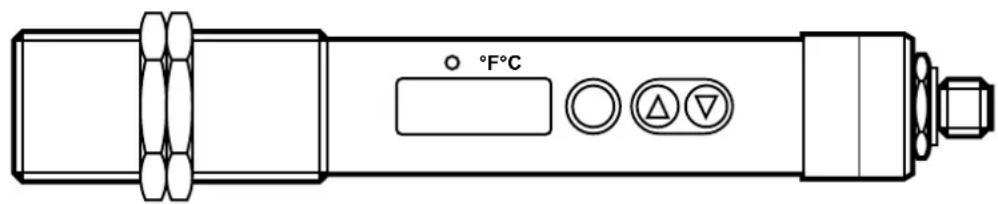

7 Éléments de service et d'indication

1 à 3 : LED indicatrices

LED 1 = état de commutation de la sortie LED 2 = indication de température en °F LED 3 = indication de température en °C

4 : Bouton-poussoir [Enter]

• Sélection des paramètres • Lecture des valeurs régées • Validation des valeurs de paramètres

5 : Boutons Set [▲] et [▼]

• Sélection des paramètres • Activation de la fonction de réglage • Changer les valeurs de paramètres • Changement d'unité d'affichage en mode de fonctionnement normal (mode RUN) • Verrouillage / déverrouillage

6 : Affichage alphanumeric, 4 digits

• Affichage de la valeur de température • Affichage des paramètres et de la configuration • Visualisation de défauts

8 Menu

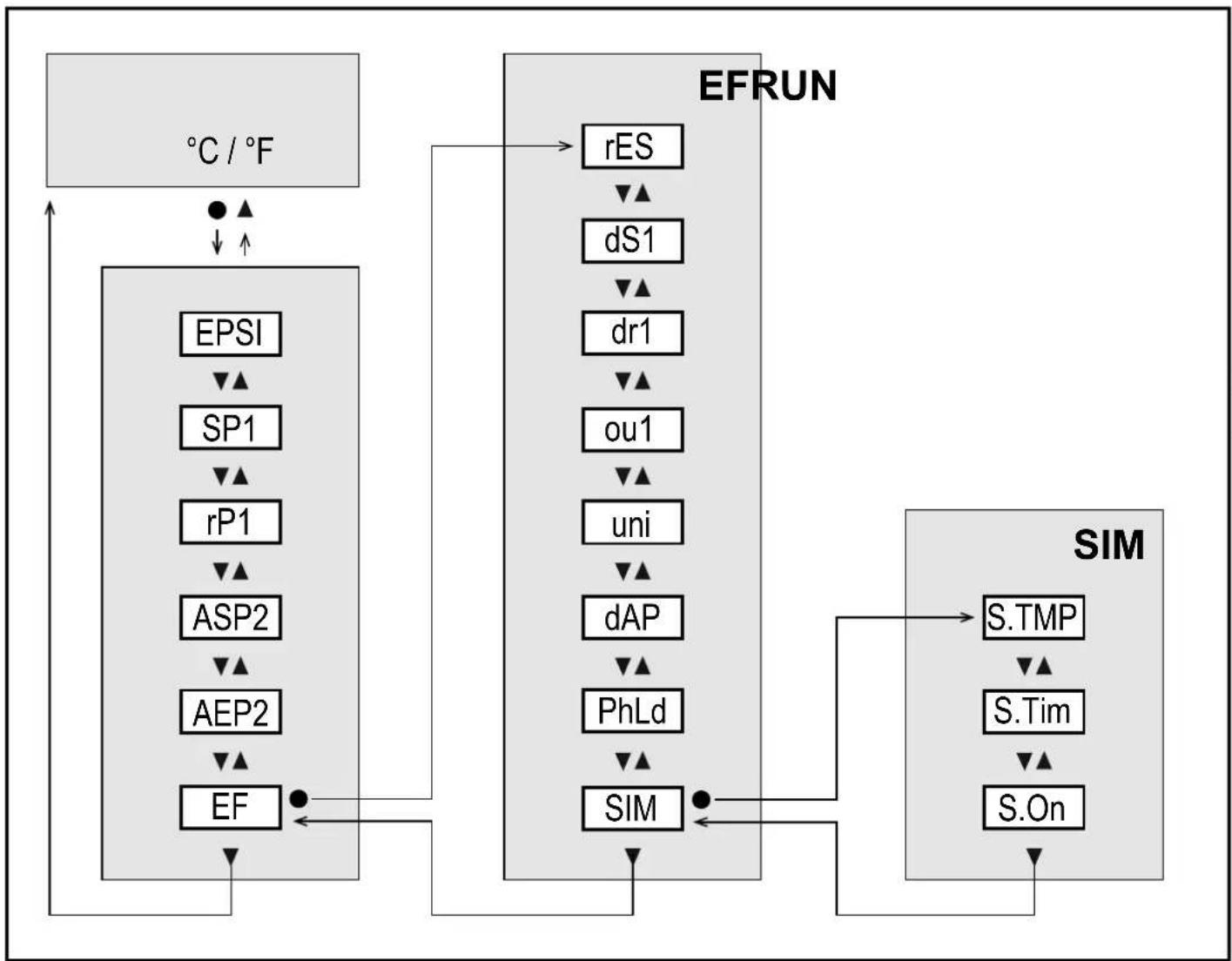

8.1 Structure de menu

8.2 Explication du menu principal

Paramètres Fonction et possibilités de réglage
EPSI	Dégré d'émission : Correction des caractéristiques de rayonnement de l'objet à mesurer
SP1	Seuil de commutation = valeur limite supérieure pour la sortie de commutation OUT1
rP1	Seuil de déclenchement = valeur limite inférieure pour la sortie de commutation OUT1
ASP2	Valeur minimum de la sortie analogue OUT2 pour une étendue de mesure mise à l'échelle
AEP2	Valeur maximum de la sortie analogue OUT2 pour une étendue de mesure mise à l'échelle

FR

8.3 Explication des fonctions étendues (EF)

Paramètres Fonction et possibilités de réglage
rES Remetre aux réglages usine
dS1	Temporisation à l'enclementment pour OUT1 : Valeur en secondes (10 s en pas de 0,1 s maximum)
dr1	Temporisation au déclenchement pour OUT1 : Valeur en secondes (10 s en pas de 0,1 s maximum)
ou1	Fonction de sortie pour OUT1 : - Hno : Hystérésis normalement ouvert - Hnc : Hystérésis normalement fermé
uni Unité de mesure standard pour la température : °F ou °C
dAP	Amortissement pour l'affichage de la température, la sortie de commutation et la sortie analogique
PhLd Configuration de la fonction Peak-Hold
SIM Ouvrir les sous-menus "Simulation"

8.4 Explication du sous-menu "Simulation" (SIM)

Paramètres Fonction et possibilités de réglage
S.TMP Valeur de température simulée
S.Tim Durée de la simulation en minutes
S.ON	Démarrer la simulation : - On (simulation démarre) - OFF (simulation inactive)

9 Mise en service

A la première mise sous tension d'alimentation ou après remise des paramétres au réglage usine, [ ] est affiché. Le degré d'émission doit être régle :

Appuyer sur [Enter]
[EPSI] est affché
Appuyer sur [Enter]

[nonE] est affché
Maintainir appuyé [] jusqu'à ce que la valeur souhaïée soit indiquée
Appuyer sur [Enter]
La valeur de température actuelle est affichée. L'appareil fonctionne en permanence avec le degré d'émission régle.

Quand le degré d'émission est régle, l'appareil fait une initialisation interne et un autodiagnostic à la mise sous tension d'alimentation. ÀpRES environ 0,5 secondes l'appareil est disponible et commence la fonction de mesure et d'évaluation.

10 Paramétrage

Les paramètres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage, avec l'installation en marche, peuvent affecter son mode de fonctionnement.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

Un paramétrage peut également être effectué via l'interface IO-Link ( 4.10 IO-Link).

10.1 Paramétrage général

Sélectionner le paramètre 1. Appuyer brièvement sur [Enter]. 2. Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaïté soit affchéé.	1 Enter 2 SP1
Changer la valeur du paramètre 3. Appuyer brièvement sur [Enter]. > La valeur régée actuellément est affichée. 4. Maintenir appuyé [▲] ou [▼] pendant 1 s. > L'affchage clignote d'abord, ensuite en permanence. 5. Changer la valeur avec [▲] ou [▼]. 01 Maintenir appuyé [▲] ou [▼]. > Cycle accéléré des valeurs numériques.	3 Enter 4 ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
Valider la valeur de paramètre 6. Appuyer brièvement sur [Enter]. > Le paramètre est indiqué de nouveau. La nouvelle valeur régée est sauvégardée.	6 Enter 7 SP1
Terminer le paramétrage et passer à l'affichage de la valeur process : ► attendre 30 secondes ou ► passer du sous-menu au menu principal, du menu principal à l'affichage de la valeur process avec [▲] ou [▼].

10.1.1 Permutation entre les niveaux de menu

Passer au sous-menue	► Sélectionner [EF] ou [SIM] et passer au sous-menue en appuyant sur [Enter].
Retour à l'affichage de la valeur process	► Passer du sous-menue au menu principal, du menu principal à l'affichage de la valeur process avec [▲] ou [▼] ou Timeout :► attendre 30 secondes ou fonction Escape :► appuyer sur [▲] et [▼] simultanémient.

10.1.2 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. A la livreaison : non verrouillé.

Verrouiller • S'assurer que l'appareil est en mode de fonctionnement normal. • Appuyer sur [▲] et [▼] simultanément pendant 10 s. > [Loc] est affché. Durant le fonctionnement : [Loc] est affché si l'on essaire de changer les valeurs des paramètres. Déverrouiller • Appuyer sur [▲] et [▼] simultanément pendant 10 s. > [uLoc] est affché.

[Loc] [uLoc]

10.1.3 Timeout

Si lors du changement d'un paramètreaucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que le paramètre soit changé.

10.2 Réglages pour la surveillance de température

10.2.1 Régler le degré d'émission

Sélectionner [EPSI] et régler le degré d'émission pour l'objet à mesurer via [ ] ou [ ]

Quand [▲] ou [▼] est reliché, la température cible est indiquée pendant env. 2 s. Ensuite, EPSI est indiqué de nouveau. Conformer la valeur souhaitatione avec [Enter].

TW2000 / TW2003 / TW2100 - Régler le degré d'émission à l'aide de l'étiquette fournie (jusqu'à 250 °C maximum):

S'assurer lors des mesures suivantes que la température de l'objet à mesurer reste constante.

Sélectionner [EPS1] et régler le degré d'émission à 94% .
Appliquer l'étiquette sur l'objet à mesurer et mesurer la température avec le capteur de température infrarouge (=température de reférence).
Enlever l'étiquette et mesurer la température de l'objet de nouveau.

La température affichée diffère de la température de reference.
Sélectionner [EPSI] et changer le degré d'émission.
Mesurer I'objet de nouveau.
Répéter l'opération jusqu'à ce que la valeur indiquée correspond à la température de réference déterminée.

Une réduction du degré d'émission mène à un affichage de température élevé et vice versa.

Menu principal : [EPSI]

10.2.2 Degres d'émission pour TW2000 / TW2003 / TW2100

( = 8 14 m)

Matière [%] Matière [%]
Oxyde d'aluminium 76 Chaux 91
Asphalte 90...98 Klinker, glacé 75
Four 96 Plaque de cuisson 95
Béton	55...65 Cuivre, oxydé	78
Bitume (carton bitumé)	96 Plastique, opaque	65..95
Pain dans le four	88 CuiMarbre	75..80
Oxyde de fer	85...89 Laiton, oxydé	94
Email	84...88 Laiton, oxydé	56..64
Terre	92...96 Papier	70..94

10.2.3 Degre d'émission pour TW2001, TW2101, TW2011, TW2002

Peintures et laques, brillantes 92 Sable 90
Peintures et laques, mates 96 Argile réfractaire 75
Plâtre 80...90 Emetteur noir 100
Verre 85...95 Acier, inoxydable 45
Graphite 98 Acier, oxydable en rouge 69
Caoutchouc, noir 94 Textiles 75...88
Peau, humaine 98 Eau 92...98
Radiateur	80...85 Cimént	90
Bois	80...90 Brique	93..96

Matière	TW2001, TW2101, TW2011 (λ = 1,1...1,7 μm)	TW2002 (λ = 0,78...1,06 μm)
	[%]	[%]
Aluminium, poli	5	15
Aluminium, usiné	10	25
Amiente-ciment	60	70
Bronze, poli	1	3
Bronze, usiné	15	30
Chrome, poli	15	30
Fer, très calaminé	90	95
Fer, croûte de laminage	75	90
Fer, liquide	15	30
Or et argent	1	2
Graphite, usiné	85	90
Cuivre, oxydé	70	90
Laiton, oxydé (terne)	50	70
Nickel	8	20
Porcelaine, émaillée	50	60
Porcelaine, rugueuse	75	85
Suie	90	95
Argile réfractaire	40	50
Matière [%] [%]	TW2001, TW2101, TW2011 (λ = 1,1...1,7 μm)	TW2002 (λ = 0,78...1,06 μm)
Scories 80 85
Emetteur noir 100 100
Faïence, émaillée 85 90
Brique 85 90
Zinc 40 60

10.2.4 Réglages pour la surveillance des valeurs limites avec OUT1

► Sélectionner [ou1] et régler la fonction de commutation : - Hno = fonction hystérésis / normalement ouvert, - Hnc = fonction hystérésis / normalement fermé	Menu EF : [ou1]
	Menu principal : [SP1]
	[rP1]

10.2.5 Configurer le signal analogue pour OUT2

► Sélectionner [ASP2] et régler la valeur pour laquelle la valeur minimale est fournie. ► Sélectionner [AEP2] et régler la valeur pour laquelle la valeur maximale est fournie.

Menu principal : [ASP2] [AEP2]

10.3 Réglages par l'utilisateur (option)

10.3.1 Régler l'unité de mesure standard pour la température

► Sélectionner [uni] et régler l'unité de mesure : [°C] ou [°F].

Menu EF : [uni]

10.3.2 Régler la temporisation pour OUT1

[dS1] = temporisation à l'enclenchement, [dr1] = temporisation au déclenchement. ► Sélectionner [dS1] ou [dr1] et régler la valeur en secondes (à 0,0 la temporisation n'est pas active).

Menu EF: [dS1] [dr1]

10.3.3 Régler l'amortissement des valeurs mesurées

Sélectionner [dAP] et régler la constante d'amortissement en secondes: 0...600 s en pas de 0,1 s.

Menu EF : [dAP]

10.3.4 Régler la fonction Peak-Hold

• Sélectionner [Phld] et régler le temps de maintien en millisecondes: 0...600 s en pas de 0,1 s.

Menu EF : [PhLd]

10.3.5 Régler la fonction de simulation

Sélectionner [S.FLW] et régler la valeur de température à simuler.
Sélectionner [S.Tim] et régler la durée de la simulation.
Sélectionner [S. On] et régler la fonction :

• On : La simulation commence. Les valeurs sont simulées pendant la durée réglée sous [S.Tim]. SIM est affché en alternance avec les valeurs process. Annulation avec [Enter].

• OFF : Simulation non active.

Menu SIM :

[S.TMP]

[S.Tim]

[S. On]

10.4 Fonctions de service

10.4.1 Remetre tous les paramètres au réglage usine.

Sélectionner [rES].
Appuyer brievement sur [Enter].
Maintainir appuyé [▲] ou [▼].

[----] est affché.
Appuyer brièvement sur [Enter].
[ ] est affché. Le degré d'émission doit être régle de nouveau (→ 10.2.1).

Il est utile que vous noticez vos réglages dans un tableau avant d'exécuter la fonction reset ( 15 Réglage usine).

Menu EF : [rES]

11 Fonctionnement

11.1 Changement d'unité en mode Run

La température est affichée en unité de mesure standard régée ( 10.3.1) . L'unité d'affichage peut être changée par appui sur le bouton-poussoir.

En mode Run, appuyer brievement sur [] ou [] .

La valeur process est affichée pendant 30 s en une autre unité de température ; la LED correspondante est allumée.

11.2 Lire les valeurs de paramètres régliées

Appuyer brievement sur [Enter]
Appuyer sur [ ] ou [A] jusqu'ac que le parametre souhaite soit affché.
Appuyer brièvement sur [Enter].

L'appareil indique la valeur de paramètre régée actuellement pendant 30 secondes. Ensuite, il rentre au mode Run.

12 Données techniques et schéma d'encombrement

Données techniques et schéma d'encombrement sur www.ifm.com.

13 Correction d'erreurs

Affichage erreur
[SC1] clignote à 2 Hz LED OUT1 clignote à 4 Hz	Sortie de commutation surcharge
[ot] et la valeur process change à 0,5 Hz	Température excessive dans l'appareil (>75 °C)
[ot] et la valeur process change à 0,5 Hz LED OUT1 clignote à 4 Hz	Température dans l'appareil excessive (>120 °C) >Sortie de commutation est désactivée
LED OUT1 clignote à 2 Hz	Mauvais raccordement de la tension d'alimentation
Aucun affichage Tension d'alimentation trop faible
[UL] En dessous de l'étendue de mesure
[OL] Au-dessus de l'étendue de mesure

14 Maintenance, réparation et élimination

Une souillure de la lentille mène à un affichage faux de la valeur de mesure.

Vérifier la lentille régulièrement et la nettoyer en cas de besoin :

• Enlever la poussière en soufflant ou à l'aide d'un pinceauSouple.

• Utiliser des chiffons propres, soudes et sans peluches ou des chiffons fournis sur le marché pour le nettoyage des lentilles.

• En cas de souillures plus graves, utiliser une liquide vaisse ou du savon liquide. Ensuite rincer doucement avec de l'eau claire. Orienter la lentille vers le bas.
• Exercer peu de pression sur la lentille lors du nettoyage afin d'eviter des rayures.

15 Réglage usine

Paramètre	Réglage usine Réglage					utilisateur
	TW2000 TW2100	TW2003	TW2001 TW2101	TW2002	TW2011
SP1 250	°C 50 °C	500 °C 100	0 °C 550 °C
rP1 230	°C 45 °C	480 °C 960	°C 530 °C
ASP2 0 °C	-30 °C	250 °C 5	00 °C 300	°C
AEP2	1000 °C	300 °C	1600 °C	2500 °C	1600 °C
rES	-
dS1	0,0 s
dr1	0,0 s
ou1	Hno
uni	°C
dAP	0,0 s
PhLd	0
EPSI	None
tEST	OFF

Plus d'informations sur www.ifm.com
