MODE D'EMPLOI TK7110 IFM

Notice d'utilisation

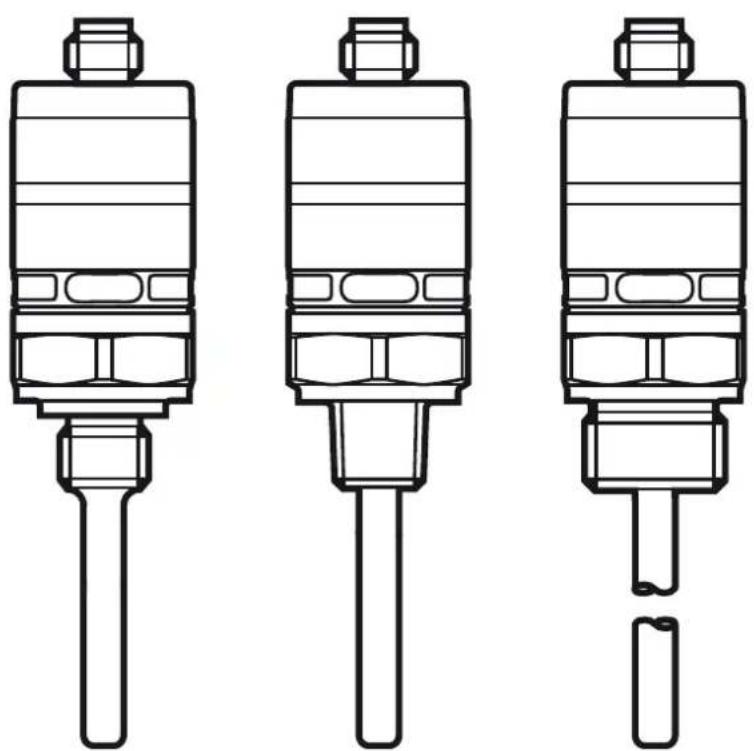

Capeur de température électronique

TK7110

TK7310

TK7460

FR

80261999 / 00 03 / 2017

Contenu

1 Consignes de sécurité 2
2 Fonctionnement et caractéristiques 2
3 Fonctions 3

3.1 TK7110, TK7310 (2 x NO) 3
3.2 TK7460 (1 x NO + 1 x NC) 3

4 Montage. 4
5 Raccordement electrique 4
6 Réglage 5

1 Consignes de sécurité

• Lire cette notice avant la mise en service de l'appareil. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• L'emploi non approprié ou incorrect peut mener à des définits de fonctionnement de l'appareil ou à des effets non désirsés dans votre application. C'est pourquoit le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matérieliaux en contact avec le processus sont suffisamment résistants ( Données techniques).
• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondant à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur. Une mauvaise installation ou utilisation des appareils de mesure entraine la perte des droits de garantie.

2 Fonctionnement et caractéristiques

L'appareil détecte la température du système de machines et d'installations.

3 Fonctions

L'appareil génére 2 signaux de sortie. Les deux seuils SET1 et SET2 sont séparément réglables.

L'hysteresis est fixe. Elle est 5 K.

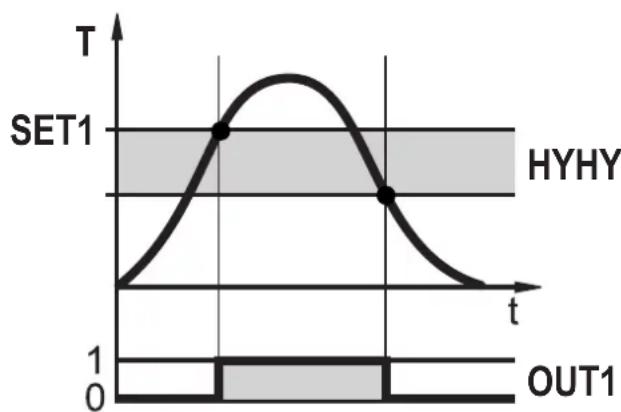

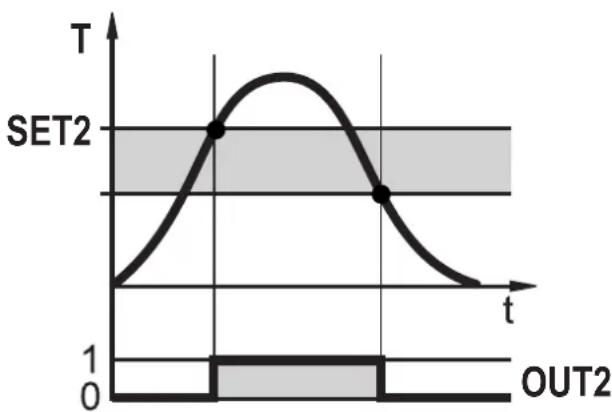

3.1 TK7110, TK7310 (2 x NO)

• Pour une température croissant, OUT1 se ferme / OUT2 se ferme quand la valeur prérégée du SET1 / SET2 est atteinte.
• Pour une température décroissant, OUT1 s'ouvre / OUT s'ouvre quand la valeur prérgée du SET1 minus hysteresis / SET2 minus hysteresis est atteinte.

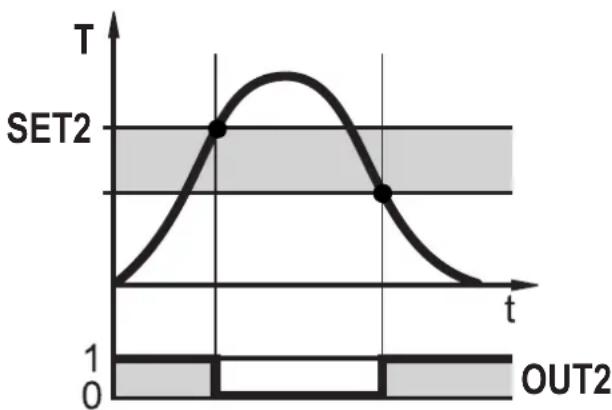

• Pour une température croissant, OUT1 se ferme / OUT2 s'ouvre quand la valeur prérégée du SET1 / SET2 est atteinte.
• Pour une température décroissant, OUT1 s'ouvre / OUT se ferme quand la valeur prérégée du SET1 minus hysteresis / SET2 minus hysteresis est atteinte.

Avant le montage et le démontage de l'appareil :

S'assurer qu'aucun fluide ne peut fuire sur le raccord process.

Une installation horizontale est recommandee pour les fluides a tempere tature elevated.

Visser l'appareil dans un raccord process et serrer fermement. Couple de serrage recommandé :

• Raccord process G 1/4:35 Nm
• Raccord process G 1/2:45 Nm
• Raccord process 1 / 4 NPT : serrer à la main + 1,5 tours

5 Raccordement électrique

L'appareil doit être raccordé par un electricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension.

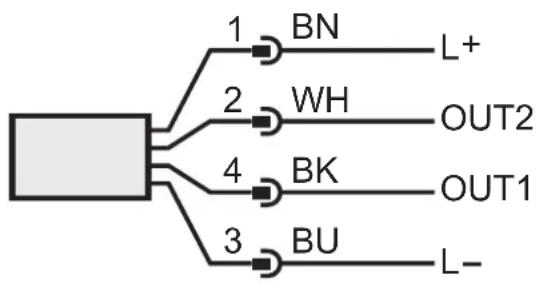

Raccorder l'appareil comme suit :

BK: noir

BN:brun

BU:bleu

WH: blanc

Couleurs selon DIN EN 60947-5-2

	TK7110, TK7310 TK7460
Pin 1 L+ L+
Pin 3 L- L-
Pin 4 (OUT1) normalment ouvert (NO) normalment ouvert (NO)
Pin 2 (OUT2) normalment ouvert (NO) normalment fermé (NC)

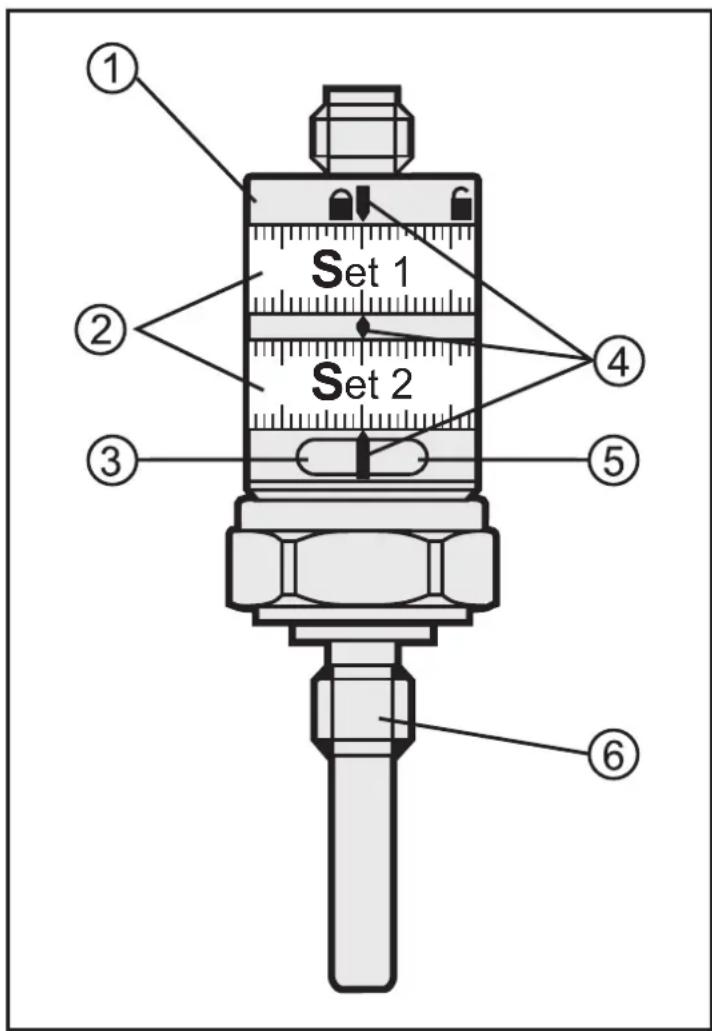

6 Réglage

1: anneau de verrouillage
2: anneaux de réglage
3:LED jaune : OUT1 fermée
4: marques de réglage
5:LED jaune : OUT2 fermée
6: raccord process

Positionner l'anneau de verrouillage sur le symbole "cadenas ouvert".

Positionner les deux anneaux de réglage sur la valeur minimum.

Cela est important pour obtenir l'exactitude du réglage.

Positionner l'anneau SET1 sur la température souhaitation.
Positionner l'anneau SET2 sur la température souhaitation

Positionner l'anneau de verrouillage sur le symbole "cadenas fermé".

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.
