TM4911 - Capteur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de température
Marque	IFM
Modèle	TM4911
Dimensions (sonde)	Env. 60 mm x 12 mm
Poids	Env. 50 g
Alimentation	10 à 30 V DC (TBTS/TBTP)
Sortie	4-20 mA / commutation PNP/NPN (selon version)
Plage de mesure	Non spécifiée dans la notice, typique -40 à 150 °C
Applications	Industrie agro-alimentaire et des boissons
Homologations	3A, EHEDG
Raccord process	Clamp (serrage)
Raccordement électrique	4 fils, couleurs selon DIN EN 60947-5-2 (BN, WH, BU, BK)
Entretien	Aucun entretien nécessaire
Nettoyage	Nettoyable en place (NEP) pour applications aseptiques
Sécurité	Installation par électricien qualifié, mise hors tension avant travaux
Pièces détachées et réparabilité	Réparation uniquement par le fabricant
Consignes de sécurité	Risque de blessure par pression ou fluides chauds
Documentation	Notice d'utilisation disponible via code QR ou www.ifm.com

FOIRE AUX QUESTIONS - TM4911 IFM

Comment installer le capteur TM4911 ?

Insérez l'appareil dans le raccord process (Clamp) et fixez-le avec un serrage. Assurez-vous que le circuit n'est pas sous pression avant le montage. Pour les applications aseptiques 3A, respectez la position de montage indiquée (pas en position 4 ou 5).

Quel type d'alimentation électrique est requis ?

L'appareil doit être alimenté en TBTS/TBTP (Très Basse Tension de Sécurité/Protection) typiquement 10-30 V DC. Le raccordement doit être effectué par un électricien qualifié.

Comment raccorder les fils ?

Suivez le schéma de branchement : BN (brun) = +, WH (blanc) = sortie, BU (bleu) = -, BK (noir) = sortie supplémentaire. Les couleurs suivent la norme DIN EN 60947-5-2.

Le capteur peut-il être utilisé dans des applications alimentaires ?

Oui, il est conçu pour l'industrie agro-alimentaire et des boissons, avec homologations 3A et EHEDG pour les applications aseptiques.

Comment nettoyer le capteur ?

Le capteur supporte le nettoyage en place (NEP) s'il est installé correctement selon EHEDG. Respectez les limites de température et les matériaux spécifiés dans la fiche technique.

Quelle est la plage de mesure de température ?

La notice ne précise pas de plage, mais typiquement les capteurs IFM couvrent de -40 à 150 °C. Consultez les données techniques via le code QR ou le site ifm.com.

Que faire en cas de dysfonctionnement ?

L'appareil ne peut être réparé que par le fabricant. Avant toute intervention, vérifiez le raccordement électrique et les conditions de process. Si le problème persiste, contactez le service après-vente IFM.

Le capteur nécessite-t-il un entretien régulier ?

Non, le capteur ne nécessite aucun entretien. Toutefois, il est recommandé de vérifier le calibrage à des intervalles adaptés aux exigences du process.

Peut-on utiliser le capteur avec d'autres raccords que Clamp ?

La notice mentionne uniquement le raccord Clamp. Pour d'autres raccords, vérifiez la compatibilité avec le fabricant ou utilisez des accessoires homologués IFM.

Comment éliminer le capteur en fin de vie ?

Suivez les réglementations nationales en vigueur pour l'élimination des équipements électroniques. Assurez-vous d'une élimination écologique.

MODE D'EMPLOI TM4911 IFM

Notice d'utilisation

Capteur de température

TM48xx

TM49xx

Contenu

1 Remarques préliminaires .... 3

1.1 Symboles utilisés .... 3
1.2 Avertissements utilisés .... 3

2 Consignes de sécurité .... 3

3 Usage prévu.... 4

3.1 Applications.... 4

4 Montage 5

4.1 Pour applications aseptiques selon 3A .... 5
4.2 Pour applications aseptiques selon EHEDG.... 6

5 Raccordement électrique .... 7
6 Maintenance, réparation et élimination 8

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

— L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil mesure la température de liquides et de gaz.

3.1 Applications

Le capteur de température est utilisé dans l'industrie agro-alimentaire et des boissons en combinaison avec un raccord Clamp.

4 Montage

ATTENTION

Pendant le montage ou en cas de défaut, une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

FR

▶ Insérer l'appareil dans le raccord process.
▶ Fixer l'appareil à l'aide d'un serrage (Clamp).

4.1 Pour applications aseptiques selon 3A

S'assurer d'une intégration de l'appareil dans l'installation selon 3A.
▶ Utiliser uniquement des raccords process avec homologation 3A et marqués avec le symbole 3A (→ Accessoires sur www.ifm.com).

▶ Observer les réglementations pour le nettoyage et la maintenance en cas d'utilisation selon 3A.

L'utilisation n'est pas possible dans des installations qui doivent satisfaire aux critères du point E1.2 / 63-03 de la norme 3A, 63-03.

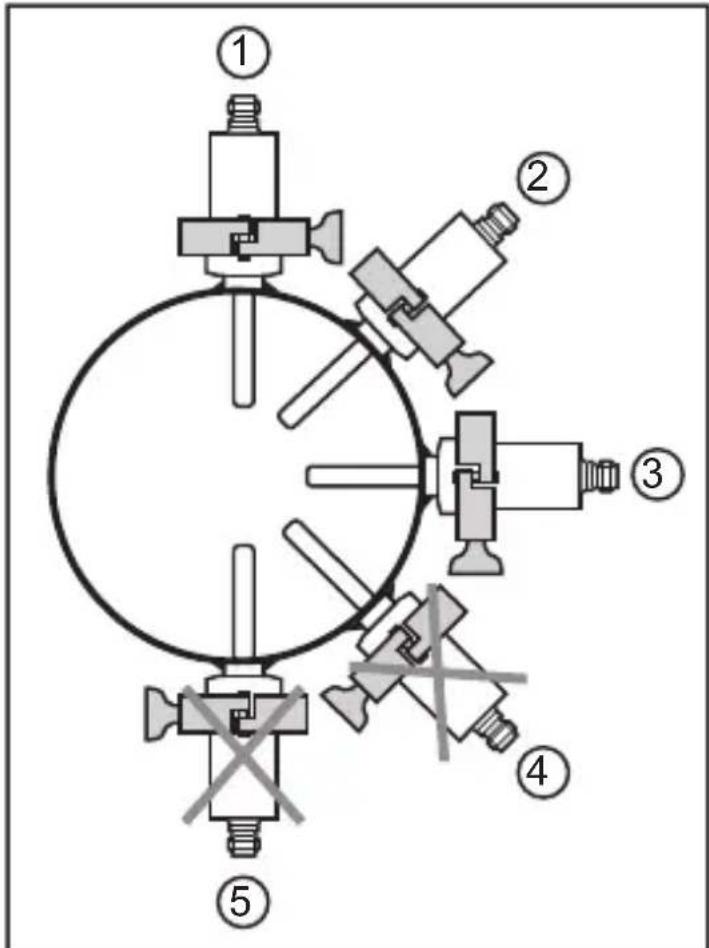

Fig. 1: Position de montage si utilisé selon 3A

▶ Observer le positionnement du tube protecteur / de l'appareil afin d'assurer l'écoulement du fluide de l'adaptateur de montage. Ne pas installer l'appareil en position 4 ou 5.

4.2 Pour applications aseptiques selon EHEDG

Si le capteur est correctement installé, il est approprié pour le NEP (nettoyage en place).

▶ Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique.

S'assurer d'une intégration de l'appareil dans l'installation selon EHEDG.
▶ Utiliser une installation auto-vidant.
▶ Utiliser uniquement des adaptateurs process homologués EHEDG ayant des joints d'étanchéité spéciaux exigés par la norme EHEDG.
En cas de composants présents dans la cuve, ils doivent permettre l'accès d'un jet de nettoyage direct. S'assurer que toutes les zones en contact avec la matière soient bien nettoyées.
Pour éviter des zones mortes respecter les dimensions selon la figure suivante : L < (D-d).

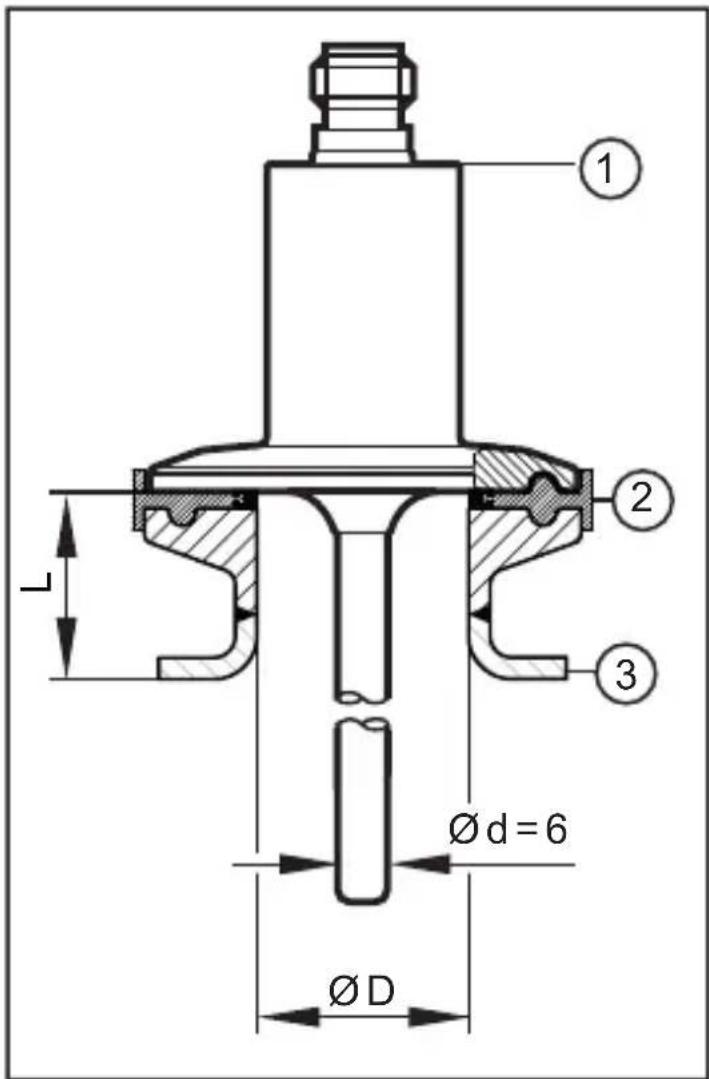

Fig. 2: Dimensions de montage si utilisé selon EHEDG

1 : Détecteur
2: Joint d'étanchéité selon la prise de position EHEDG
3 : Raccord process

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié. Alimentation selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

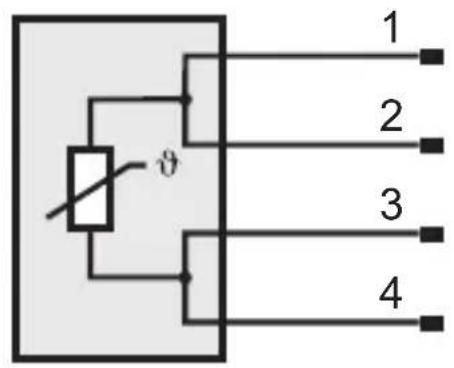

Fig. 3: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

1 : BN (brun) 2: WH (blanc)

3 : BU (bleu) 4 : BK (noir)

6 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
Définir des intervalles de vérification du calibrage adaptés aux exigences du process.
