MODE D'EMPLOI OGD582 IFM

Notice d'utilisation

Detecteur de distance optique

OGD582

OGD583

FR

Contenu

1 Remarque préliminaire 4

1.1 Symboles utilisés 4
1.2 Avertissements utilisés 4

2 Consignes de sécurité 4
3 Fonctionnement et caractéristiques 5

3.1 Remarques generales 5
3.2 Applications 6
3.3 Remarques sur le montage 6

3.3.1 Conseil / souillure et lumière ambiente 6
3.3.2 Eviter une influence mutuelle 6
3.3.3 Orientation du détecteur vers l'objet en mouvement 7

4 Fonction 7

4.1 Fonction de sortie hysteresis 7
4.2 Fonction de sortie fenêtre 8
4.3 Désactivation du laser 8
4.4 Fonctions logiques des sorties de commutation 8

5 Montage. 9

5.1 Conditions de montage 9
5.2 Accessoires de montage 9

6 Raccordement electrique 9

6.1 Fonctionnement avec un maître IO-Link 10

7 Elements de service et d'indication 10

7.1 Signification des couleurs de l'affichage 11
7.1.1 Utilisation des couleurs de l'affichage dans le menu 11

8 Menu 12

8.1 Structure du menu pour la fonction fenetre 12
8.2 Structure du menu pour la fonction hysteresis 13
8.3 Explication du menu 14

9 Modes de fonctionnement 16

9.1 Mode RUN 16
9.2 Mode affichage 17
9.3 Mode de programmation 17

10 Paramétrage 18

10.1 Paramétrage en général 18

10.1.1 Réglage d'une valeur de paramètre 18
10.1.2 Passage du niveau de menu 1 au niveau de menu 2 19
10.1.3 Verrou electronique 19

10.2 Paramétrage des réglages de base 20

10.2.1 Configuration 20
10.2.2 Fonction hysteresis pour OUT1 20
10.2.3 Hysteresis dynamique 21
10.2.4 Fonction hysteresis pour OUT2 22
10.2.5 Régler le seuil de commutation pour la fonction hystérisis OUT1 / OUT2 22
10.2.6 Fonction fenetre pour OUT1 23
10.2.7 Fonction fenetre pour OUT2 23
10.2.8 Régler les seuils de commutation pour la fonction fenêtre OUT1 / OUT2 25

10.3 Fonctions etendues 25

10.3.1 Réglage de l'affichage 25
10.3.2 Régler le teach-in arrêté-plan pour la fonction hysteresis OUT1 / OUT2 25
10.3.3 Teach - Régler le seuil de commutation pour la fonction fenêtre OUT1 / OUT2 26
10.3.4 Régler le niveau de l'hystérisis de commutation pour OUT2....27
10.3.5 Régler la fonction logique pour les sorties de commutation 27
10.3.6 Régler la temporisation pour les sorties de commutation 28
10.3.7 Régler le temps de suppression d'erreurs 28
10.3.8 Remise de tous les parametes au réglage usine. 28

11 IO-Link 29

11.1 Informations generales 29
11.2 Informations spécifiques à l'appareil 29
11.3 Outils de paramétrage 29
11.4 Fonctionnalité 29

12 Mise en service / fonctionnement 29

12.1 Messages d'erreur 30

12.1.1 Messages d'erreur pour OUT1 30
12.1.2 Messages d'erreur pour OUT2 30

13 Entretien, réparation et élimination 31

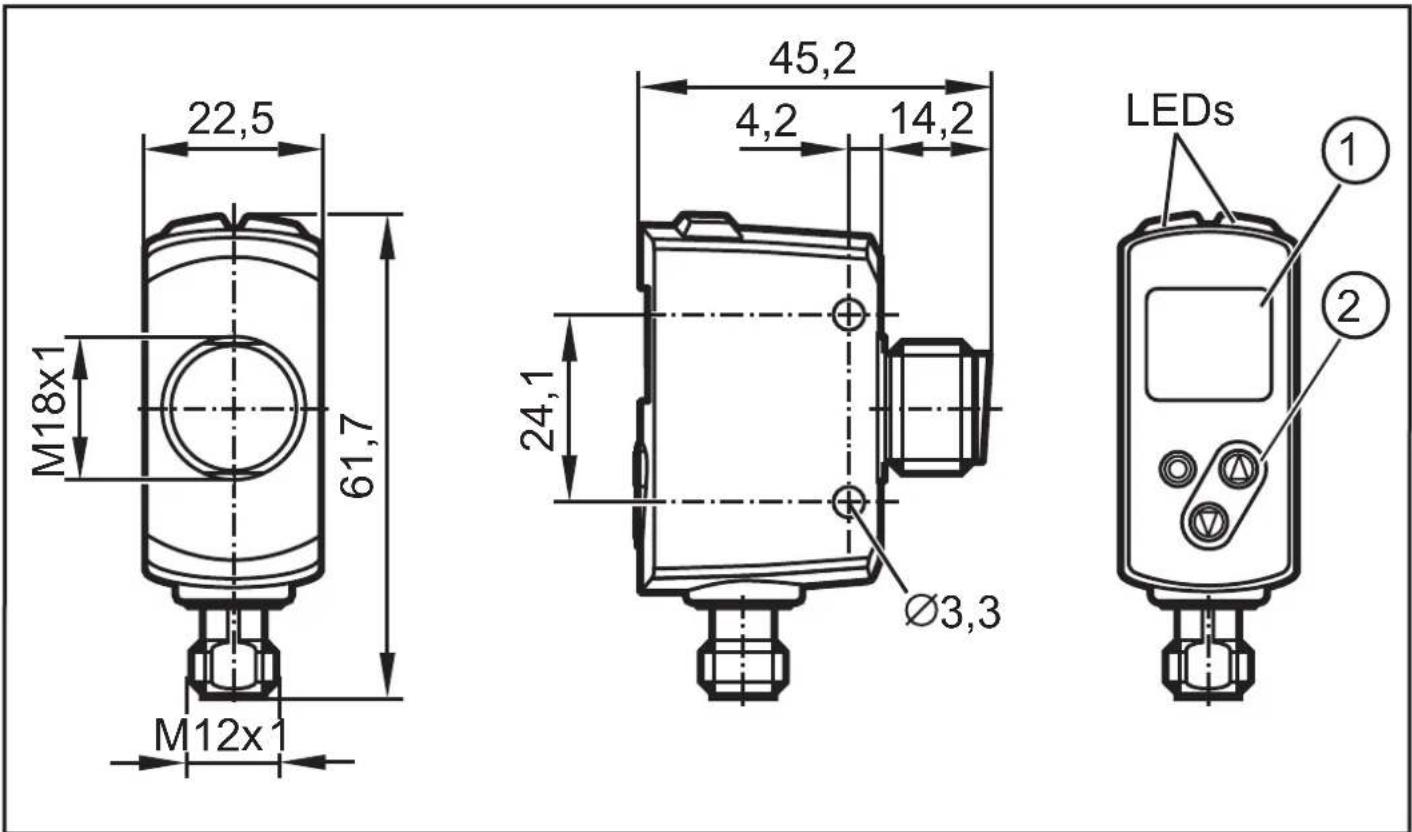

14 Schema d'encombrement 31
15 Réglage usine 32

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

1.2 Avertissements utilisés

AVENTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de blessures graves irréversibles.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, dire cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'emploi non approprié ou incorrect peut mener à des defaults de fonctionnement de l'appareil ou à des effets non désirsés dans votre application. C'est pourquoit le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Toute responsabilité et garantie est déclinée en cas de mauvaises manipulations et/ou en cas de modifications de l'appareil.

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les Presents exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

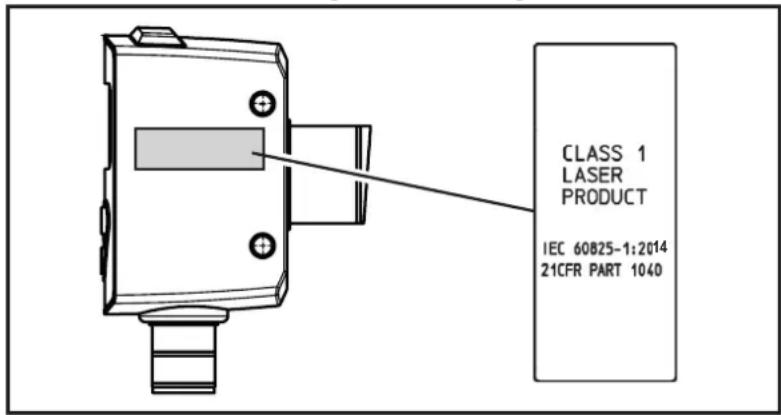

Position de l'étiquette du produit Panneau indicateur

FR

3 Fonctionnement et caractéristiques

3.1 Remarques générales

L'appareil est utilisé comme détecteur de distance optique.

L'appareil détecte continuèlement la distance à l'objet et la réflectivité et génére des signaux de sortie en fonction du paramétrage.

• 2 sorties de commutation sont disponibles, elles peuvent être paramétrées indépendamment l'une de l'autre. Les points de commutation peuvent être régliés ou appris (teach).
• Les valeurs mesurées sont affichées sur un afficheur 7 segments et transmises via IO-Link. Deux valeurs mesurées sont générées.

Valeur mesurée de distance :

La distance entre le panneau avant du détecteur et la cible.

Avec le réglage de base, l'état de la sortie de commutation OUT1 (broche 4) est dérivée de cette valeur mesurée.

Réflectivité de l'objet :

capacité de réflexion de la cible.

Avec le réglage de base, l'état de la sortie de commutation OUT2 (broche 2) est dérivée de cette valeur mesurée.

L'appareil utilise une diode laser en tant que source lumineuse et génére un spot lumineux, ce qui permet de détecter de petits objets.

Le spot lumineux doit rencontres l'objet ou l'arrière-plan. Des états intermédiaires peuvent mener à des valeurs mesurées erronées.

3.2 Applications

• Le détector de distance optique mesure des distances de 8...165 cm et des réflectivités d'objets de 0...999 %.
• Il a une suppression maximale de l'arrière-plan jusqu'à 20 m.

La distance entre le détecteur et l'arrière-plan doit être limite à max. 20 m. Sinon, les valeurs mesurées peuvent être ambiguës. 5.1

3.3 Remarques sur le montage

3.3.1 Conseil / souillure et lumière ambiente

De préférence, les détecteurs optoélectroniques doivent être orientés avec leur lentille optique vers le bas ou parallele au sol.

Raison :

• Les détecteurs optoélectroniques sont sensibles aux sources lumineuses directes. Typiquement, les sources lumineuses courantes (lampes, soleil) rayonnent depuis le haut.
• Les détecteurs optoélectroniques sont sensibles aux souillures car elles réduisent la capacité de réserve.

Des dépôts de poussières peuvent être réduits par une installation vers le bas ou une installation laterale. De cette manière, les intervalles de nettoyage peuvent être prolongés.

S'assurer que les détecteurs installés avec leur optique vers le haut ne sont pas orientés vers des lucarnes ou plafonniers.

3.3.2 Eviter une influence mutuelle

Les détecteurs optoélectroniques doivent être installés à une distance suffisante les uns aux autres. Cela s'applique particulièrement si les zones de détction des détecteurs se croissent.

Raison :

• Chaque détecteur a une zone de détction. C'est-à-dire que le spot lumineux d'un détecteur peut être reçu par le détector voisin. Cela peut mener à la falsification des valeurs mesurées et cause des commutations interpestives.

Une influence mutuelle peut être évitée en positionnant les détecteurs légèrement inclinés. Orienter les spots lumineux de façon à ce que leurs impacts soient les plus éloignés possible l'un de l'autre.

3.3.3 Orientation du détecteur vers l'objet en mouvement

Les détecteurs optoélectroniques doivent être installés de façon à ce que l'objet soit transporté dans la zone de détction du détecteur lateralement ou depuis le bas.

Raison :

• Lors de l'approche de l'objet par le haut, l'objet en mouvement couvre d'abord une partie de la lentille réceptrice sans être détecté par le spot lumineux. Jusqu'à présent, le détecteur "voit" seulement l'arrête-plan.
• Si l'objet couvre la lentille réceptrice complètement sans que le spot lumineux ne déetecte l'objet, le détecteur ne peut plus "voir" l'arrière-plan. Le détecteur affiche le message d'erreur [---] caraucun signal n'est plus déetecté. Si l'objet s'approche plus, il va finalement être déetecté.

Ce message d'erreur peut être évité en augmentant le paramètre [dFO]. ( 10.3.7 Régler le temps de suppression d'erreurs)

4 Fonction

Le détector de distance optique a deux sorties de commutation OUT1 / OUT2. Avec le réglage de base (fonction logique = OFF), l'état des sorties de commutation est respectivement déterminé par un paramètre de mesures.

1. L'etat OUT1 (broche 4) est dérivé au moyen du paramètre de mesure "distance".
2. L'etat OUT2 (broche 2) est dérivé au moyen du paramètre de mesure "réflectivité".

4.1 Fonction de sortie hysteresis

L'hystérisis garantit un état de commutation stable de la sortie (distance ou réflectivité) en cas de fluctuations de la valeur process autour du seuil de commutation. Une fonction hystérisis peut être régée pour chacune des deux sorties (OUT1 et OUT2). ( 10.2.5 Régler le seuil de commutation pour la fonction hystérisis OUT1 / OUT2).

L'objet est détecté si le seuil de commutation (distance) n'a pas été atteinte (l'objet est "proche")

L'objet est détecté si le seuil de commutation (réflectivité) a été dépasse (l'objet est "proche").

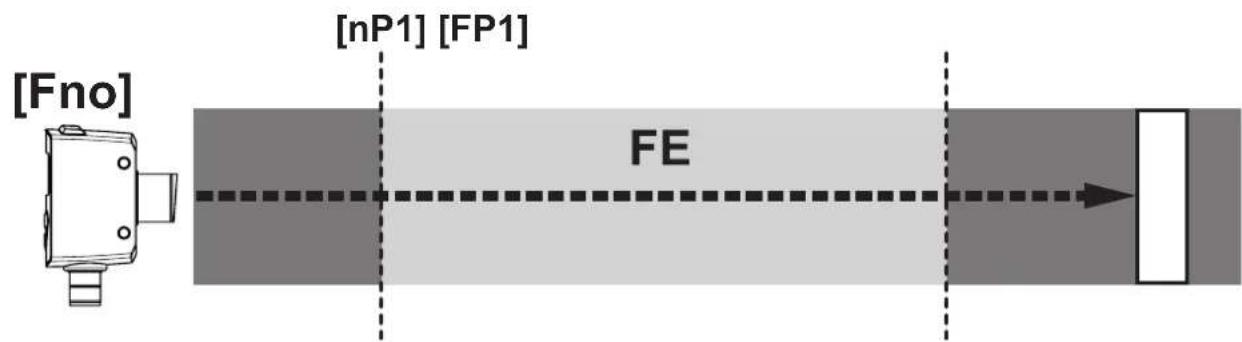

4.2 Fonction de sortie fenêtre

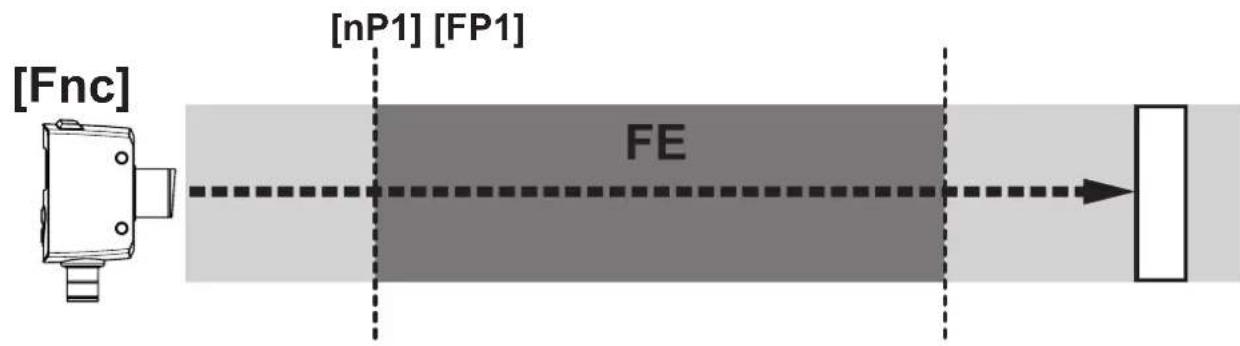

La fonction fenêtre permet la surveillance d'une plage définie (distance ou réflectivité). Une fonction fenêtre peut être régée pour chacune des deux sorties (OUT1 et OUT2) 10.2.8.

Des hysteresis régles automatiquement par le détecteur assurent que l'etat de commutation de la sortie reste stable aux limites de la fenêtre. Consulter le fiche technique pour les hysteresis.

4.3 Désactivation du laser

Le laser peut être désactivé via l'entrée sur broche 5.

Signal d'entrée sur broche 5 Laser
Low / non utilisée allumée
High éteinte

4.4 Fonctions logiques des sorties de commutation

Le détector permet une liaison logique des sorties de commutation (distance et réflectivité).

Pour cela, trois options de selection sont disponibles :

Logique Description
OFF,aucun bloclogistique
AND combinaison ET de OUT1 et OUT2
OR combinaison OU de OUT1 et OUT2

Les combinaisons logiques permettent d'utiliser les deux paramétres de mesure pour la décision de commutation sur une sortie de commutation. Le câblage peut être réduit.

Example :

Combaison ET sur [OUT1] (LG1= AND), [OUT1]= [OUT2]= [hno].

[OUT1] est commutée si

• valeur de distance mesurée < seuil de commutation régle [SP1] et valeur de réflectivité mesurée > seuil de commutation régle [SP2].

5 Montage

5.1 Conditions de montage

Monter l'objet de sorte que l'objet à détecter se trouve dans l'étendue de mesure indiquée.

La zone d'univocité du détecteur est fixée à 20 m. Des objets en dehors de l'étendue de mesure sont supprimés jusqu'à la limite de la zone d'univocité (20 m).

Les objets refléchissants situés directement dans le faisceau du détecteur même dans une plage < 20m doivent être évités par le client. Sinon, les valeurs mesurées peuvent être ambiguës.

5.2 Accessoires de montage

L'appareil est fourni avec accessoires de montage.

Éléments Accessoires de montage Rétabilité

2 x Ecrous métalliques E10027

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178, TBTS, TBTP. OGD582 et OGD583: cULus, Supply Class 2

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

	OGD582 / OGD583 PNP
5 2 1 3 4	1 5 2 4 L-

Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN(brun) , 2 = WH(blanc) , 3 = BU(bleu) , 4 = BK(noir) , 5 = GR(gris) .

6.1 Fonctionnement avec un maitre IO-Link

L'appareil est compatible avec le type de port maître IO-Link A (type A).

Observer les remarques suivantes lors d'un fonctionnement avec le type de port maître B (type B):

Normalement, l'appareil n'est pas compatible avec le type de port maître B (type B). La brochure 2 (OU2) et la brochure 5 (IN1) sont utilisées pour des fonctions spécifiques au fabricant. Ainsi, la tension d'alimentation principale de l'appareil et la tension auxiliaire (type de port maître B sur la brochure 2/5) ne peuvent pas été séparées galvaniquement.

L'appareil peut être utilisé avec le type de port maître B avec les configurations suivantes :

• Connecter l'appareil et le maître IO-Link via 3 fils : Connecter les broches 1, 3 et 4 de l'appareil avec le maître IO-Link (ne pas connecter les broches 2 et 5).
• Connecter l'appareil et le maître IO-Link via 4 fils : Désactiver la brochure 2 (OU2) via IO-Link (réglage OU2 = "off") et connecter les broches 1, 2, 3 et 4 de l'appareil avec le maître IO-Link (ne pas connecter la brochure 5).

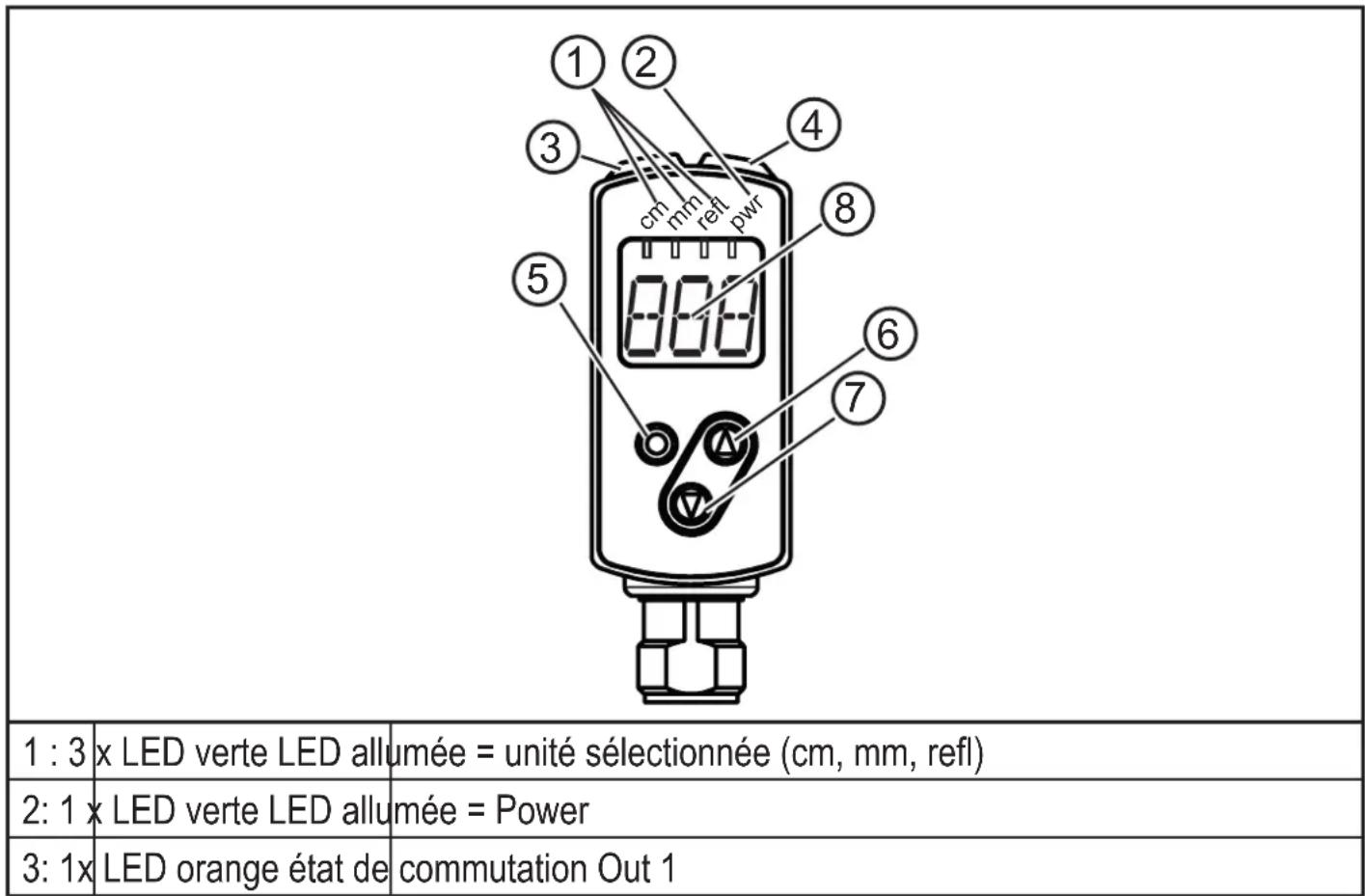

7 Éléments de service et d'indication

4: 1x	LED orange État de	commutation Out 2
5: Bouton deprogrammation[ENTER]		Sélection des paramètres et confirmation des valeurs de paramètres
6: Bouton deprogrammation[haut]		Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois)
7: Bouton deprogrammation[bas]		Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois)
8: Affichagephonumérique à3 digits		Affichage de la distance mesurée / réflectivité, des paramètres et des valeurs de paramètres.

7.1 Signification des couleurs de l'affichage

7.1.1 Utilisation des couleurs de l'affichage dans le menu

Niveau de menu Verte	Rouge
0XX
1		X
2		X
Les couleurs indiquent l'état logique du détecteur.

La couleur de l'affichage verte indique qu'un objet est present dans la zone de distance surveillée, indépendant du réglage des sorties de commutation.

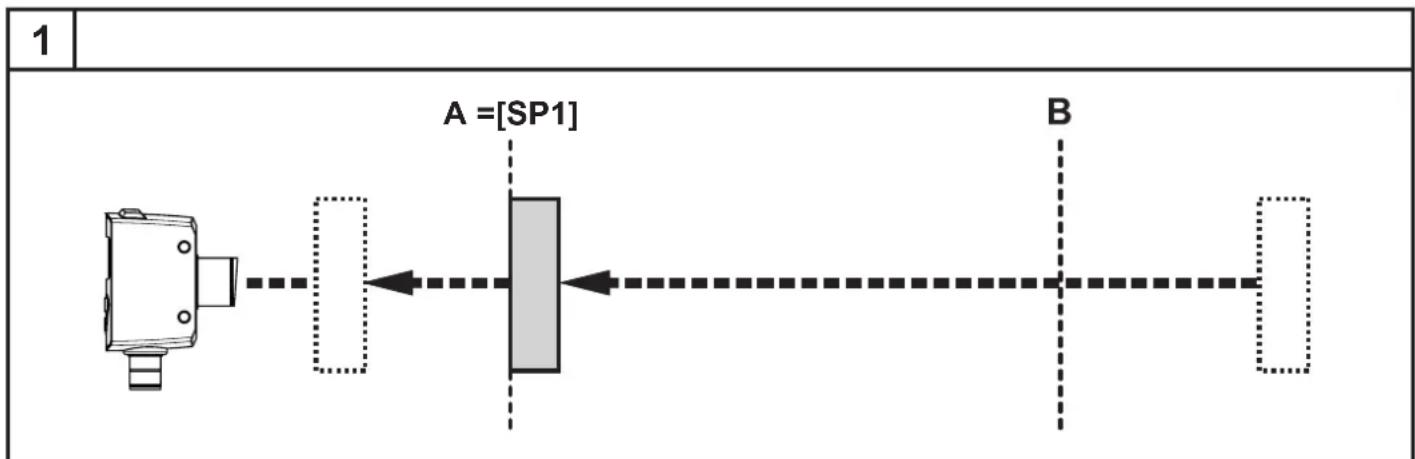

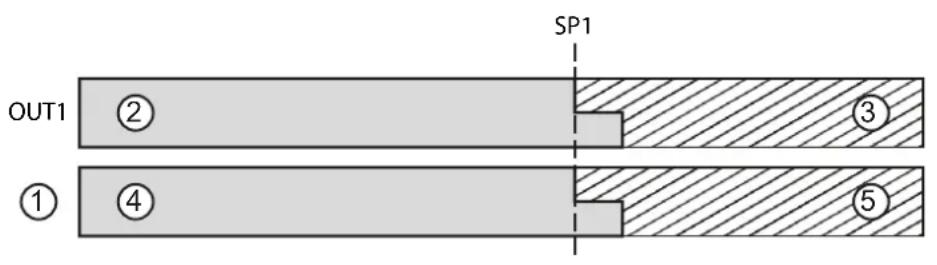

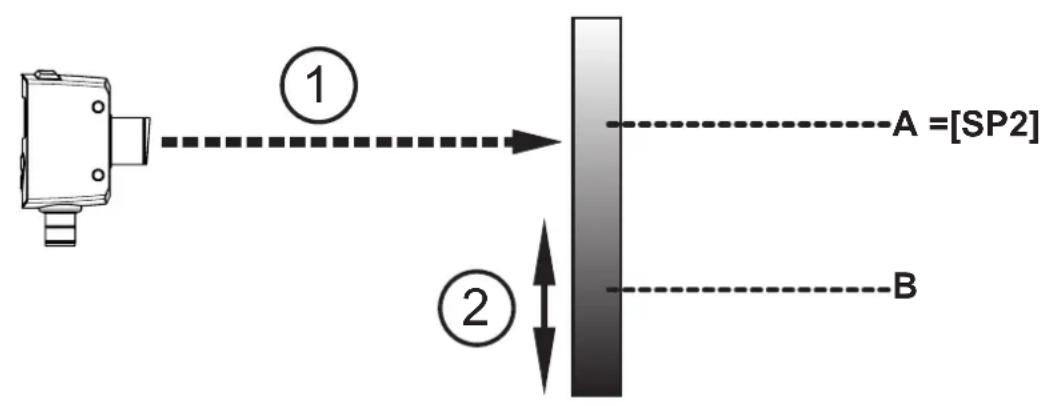

Exemple Fig. 1 (réglage OUT1 = hno)

L'afficheur est vert si :

• valeur mesurée ≤ SP1

Fig. 1

1: Couleur de l'affichage
2: High
3: Low
4: Verte
5: Rouge

8 Menu

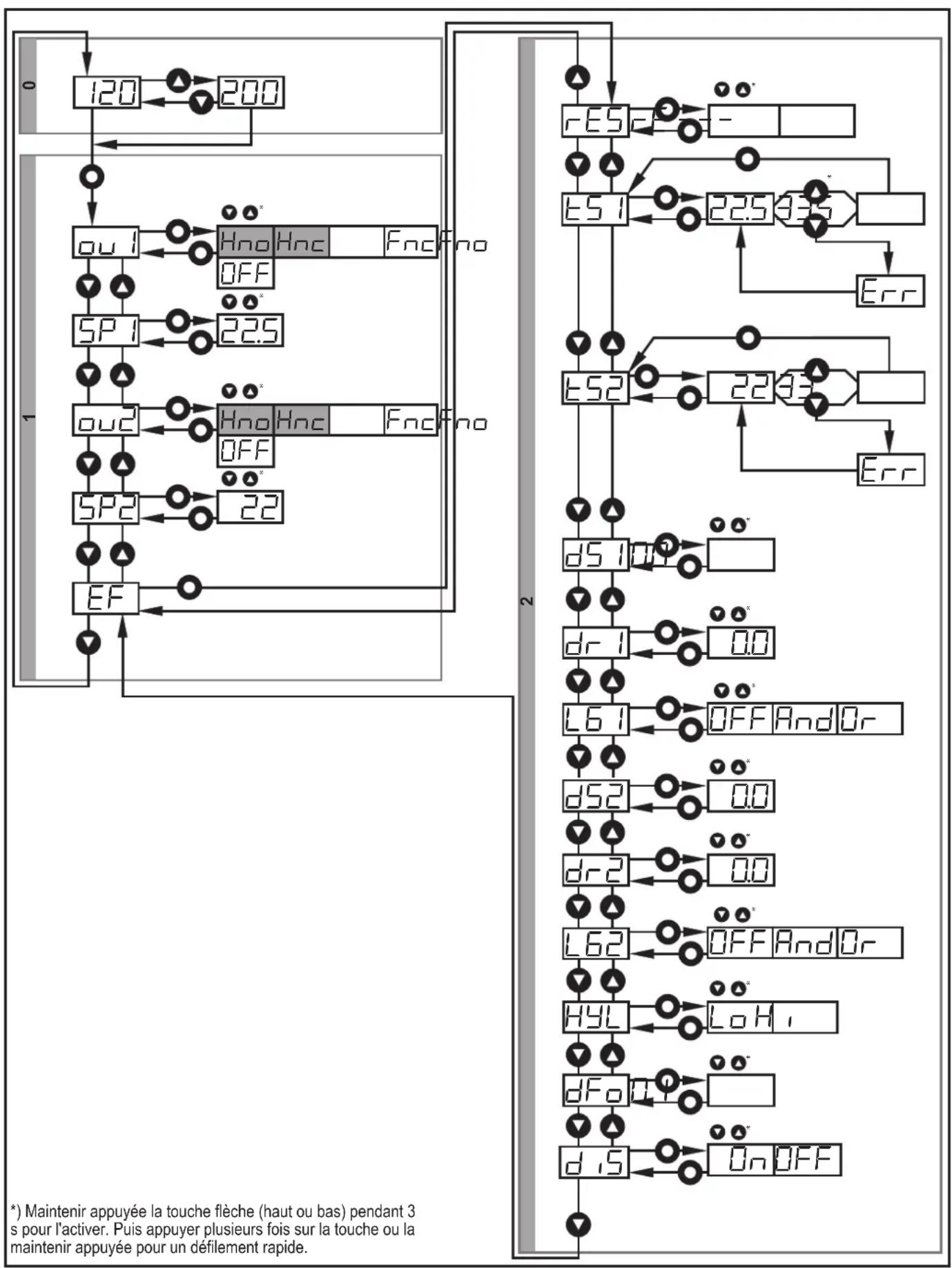

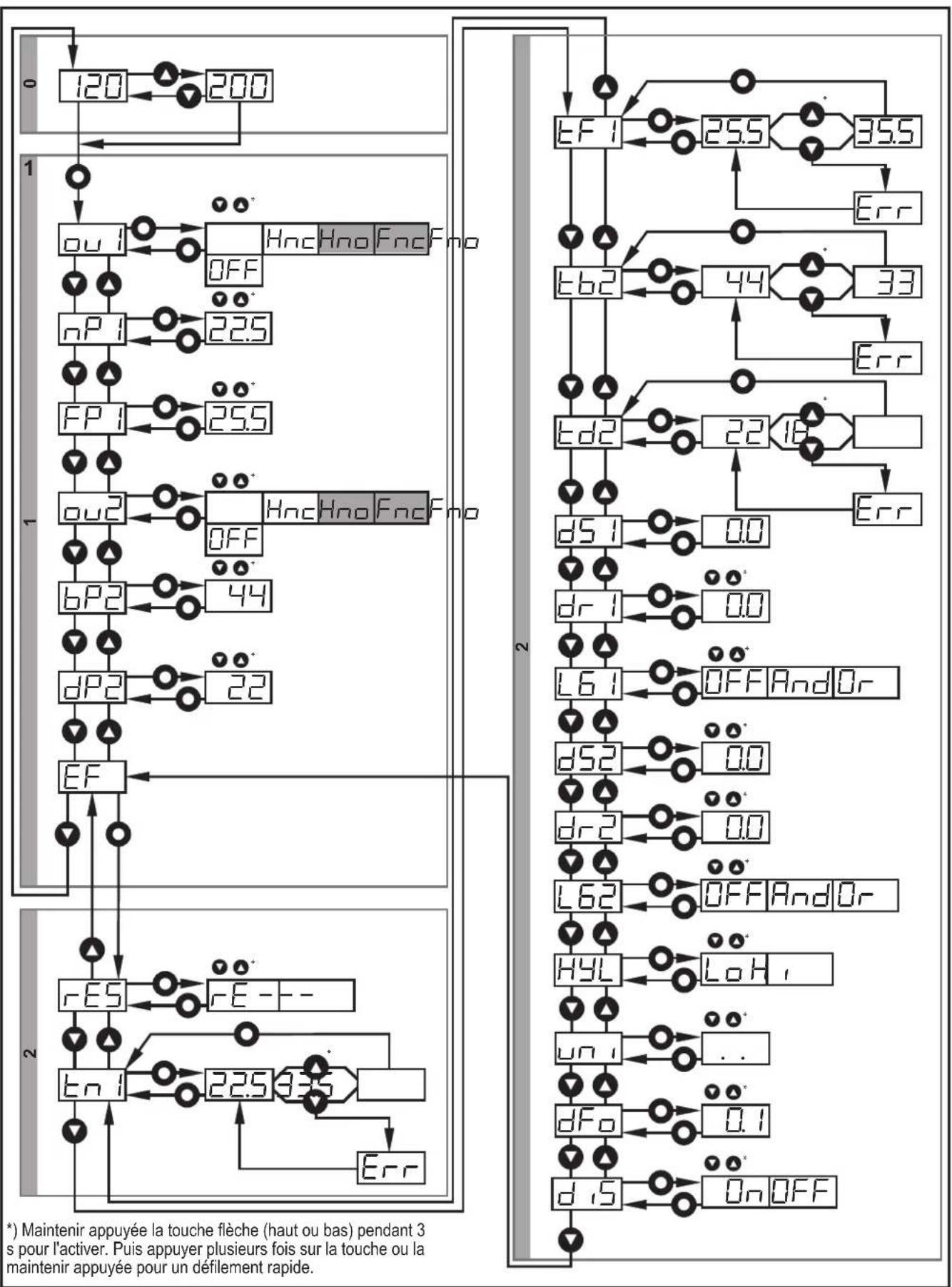

8.1 Structure du menu pour la fonction fenêtre

O = [ENTER] = Touche"out"
= Touche "bas"

8.2 Structure du menu pour la fonction hysteresis

[ = \text{[ENTER]} = \text{Touche} ]

= Touche "bas"

8.3 Explication du menu

Les réglages usine se trouvent à la fin de cette notice ( 15 Réglage usine).

OU1	Configuration pour la sortie 1 5 fonctions de commutation sont régibles : [Hno], [Hnc], [Fno], [Fnc], [OFF] → 10.2.1 Configuration.
	Configuration pour la sortie 2 5 fonctions de commutation sont régibles : [Hno], [Hnc], [Fno], [Fnc], [OFF] → 10.2.1 Configuration.
SP1	Seuil pour la fonction hystérésis OUT1 Valeur limite à laquelle la sortie en fonction hystérésis change son état de commutation (objet plus proche / plus éloigné que la distance régée). [SP1] est seulement actif si [OU1] = [Hno] ou [Hnc] → 10.2.5 Régler le seul de commutation pour la fonction hystérésis OUT1 / OUT2.
SP2	Seuil pour la fonction hystérésis OUT2 Valeur limite à laquelle la sortie en fonction hystérésis change son état de commutation (objet plus clair / plus foncé que la réflèctivité régée). [SP2] est seulement actif si [OU2] = [Hno] ou [Hnc] → 10.2.5 Régler le seul de commutation pour la fonction hystérésis OUT1 / OUT2.
nP1 FP1	Seuils de commutation pour la fonction fenêtre OUT1 Valeurs limites auxquelles la sortie en fonction fenêtre change son état de commutation (objet entre la distance « proche » et la distance « éloignée » liéven / absent). [nP1] = seul de commutation "proche" / [FP1] = seul de commutation "éloigné". [nP1] / [FP1] sont seulement actifs si [OU1] = [Fno] ou [Fnc] → 10.2.8 Régler les seuils de commutation pour la fonction fenêtre OUT1 / OUT2.
bP2 dP2	Seuils pour la fonction fenêtre OUT2 Seuils où la sortie en fonction fenêtre change son état de commutation (réflectivement de l'objet wentre "clair" et "foncé"). [bP2] = seul de commutation "clair" / [dP2] = seul de commutation "foncé". [bP2] / [dP2] sont seulement actifs si [OU2] = [Fno] ou [Fnc]. → 10.2.8 Régler les seuils de commutation pour la fonction fenêtre OUT1 / OUT2
EF	Fonctions étendues Appuyer sur [ENTER] pour ouvrir le sous-menu "Fonctions étendues".
rÉ5	Restaurer les réglages usine → 10.3.8 Remise de tous les paramètres au réglage usine.
d51	Temporisation pour les sorties de commutation [dSx] = temporisation à l'enclenchement; [drx] = temporisation au déclenchement. La sortie ne change pas son état de commutation immédiatement. La commutation se produit après l'écoulement de la temporisation. Si l'évenancement de commutation n'este plus après l'écoulement de la temporisation, la sortie ne change pas d'état. [dSx] et [drx] ne sont pas effectives si [OU1/2] = [OFF] → 10.3.6 Régler la temporisation pour les sorties de commutation.
d52	Teach-in arrêté-plan pour la fonction hystérésis OUT1 Fonction teach pour [SP1]. [tS1] est seulement actif si [OU1] = [Hno] ou [Hnc] → 10.3.2 Régler le teach-in arrêté-plan pour la fonction hystérésis OUT1 / OUT2.
d52	Teach-in arrêté-plan pour la fonction hystérésis OUT2 Fonction teach pour [SP2]. [tS2] est seulement actif si [OU2] = [Hno] ou [Hnc] → 10.3.2 Régler le teach-in arrêté-plan pour la fonction hystérésis OUT1 / OUT2.
tNF1	Teach - Seuils de commutation pour la fonction fenêtre OUT1 / 2 Valeurs limites auxquelles la sortie en fonction fenêtre change son état de commutation (objet entre la distance « proche » et la distance « éloignée »的前提 / absent). [tn1] = seuil "proche" / [tF1] = seuil "éloigné". [tn1] / [tF1] sont seulement actifs si [OU1] = [Fno] ou [Fnc]. [tn2] = seuil "proche" / [tF2] = seuil "éloigné". [tn2] / [tF2] sont seulement actifs si [OU2] = [Fno] ou [Fnc]. (→ 10.3.3 Teach - Régler le seuil de commutation pour la fonction fenêtre OUT1 / OUT2)
t62	Teach - Seuils pour la fonction fenêtre OUT2 Fonction teach pour [bP2] / [dP2]. [tb2] = seuil [bP2] "clair" / [td2] = seuil [dP2] "foncé". [tb2] / [td2] sont seulement actifs si [OU2] = [Fno] ou [Fnc]. (→ 10.3.3 Teach - Régler le seuil de commutation pour la fonction fenêtre OUT1 / OUT2)
HYL	Réglage du niveau de l'hystérisis de commutation pour OUT2 Il y a 2 niveaux de réglage pour l'hystérisis de commutation pour la réflectivité de l'objet : [lo], [hi] → 10.3.4 Régler le niveau de l'hystérisis de commutation pour OUT2
L61 L62	Liaison logique des sorties de commutation L'état de la sortie de commutation 1 / 2 est le résultat de la fonction logique à la suite des paramètres d'entrée suivants : - Etat de la sortie de commutation 1 si aucune fonction logique n'était sélectionnée - Etat de la sortie de commutation 2 si aucune fonction logique n'était sélectionnée (→ 10.3.5 Régler la fonction logique pour les sorties de commutation)
dFo	Réglage du temps de suppression d'erreurs pour les sorties de commutation Grâce à cette fonction, les saturations de brève durée de l'élement de mesure peuvent être supprimées (ces saturations peuvent se produire en raison d'une réflexion directe ou de grandes fluctuations de luminosité). Pendant le temps réglié, la première valeur mesurée valable est affichée, les signaux de sortie restentinchangés. (→ 10.3.7 Régler le temps de suppression d'erreurs)
d,5	Réglage de l'affichage 2 régles peuvent être sélectionnés : [on], [OFF] Avec le réglage [OFF] l'afficheur est désactivé automatiquement après 30 sec. Seule la LED "power-on" reste allumée. A chaque fois que le bouton est actionné, l'afficheur est activé pendant 15 sec. (→ 10.3.1 Réglage de l'affichage)

9 Modes de fonctionnement

9.1 Mode RUN

Le mode Run correspond au mode de fonctionnement normal.

Après la mise sous tension, l'appareil se trouve en mode Run. Il exécute ses fonctions de surveillance et génére les signaux de sortie selon les paramètres régles.

L'afficheur indique la distance actuelle ou la réflectivité de l'objet, les LED jaunes signalent l'état de commutation des sorties.

La distance de mesure est indiquée en [cm].

• Plage de valeurs 0...99,9 cm avec un chiffre après la virgule (résolution en mm)
• Plage de valeurs 100...165 cm sans virgule (résolution en cm)

La réfléctivité est indiquée en [%]:

• Plage de valeurs 0...999

• Une valeur de 100% correspond à la réflectivité de la face blanche d'une carte grise Kodak, si le détecteur est aligné verticalément par rapport à l'objet.

• Une valeur de 20% correspond à la réfléctivité de la face grise d'une carte grise Kodak, si le détecteur est aligné verticalément par rapport à l'objet.

Les surfaces réfléchissantes peuvent mener à des valeurs nettement supérieures à 100% .

Un changement entre les deux valeurs mesurées est possible via la touche [haut] ou [bas].

9.2 Mode affichage

Affichage des paramètres et des valeurs de paramètres régées.

Appuyer brievement sur [ENTER].

L'appareilonne en mode affichage. En interne il reste en mode Run. Les valeurs de paramétres régles peuvent etre lues :

Pour faire défilier les paramètres appuyer brièvement sur la touche "haut" / "bas".
Appuyer brievement sur [Enter] pour l'affichage de la valeur de parametre correspondante.

Après 15 s,l'appareil se remet en mode Run.

9.3 Mode de programmation

Réglage des valeurs de paramètre 10.1 Paramétrage en général.

10 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement en interne. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que la modification soit validée.

10.1 Paramétrage en général

10.1.1 Réglage d'une valeur de paramètre

1	Sélectionner le paramètre • Appuyer sur [ENTER] pour acceder au niveau de menu 1. • Appuyer sur la touche "haut" ou "bas" jusqu'à ce que le paramètre souhaité soit affchéé.	CHROMOS → SP1
2	Régler la valeur du paramètre • Appuyer brièvement sur [Enter]. • La valeur de paramètre actuelle est affichée. • Appuyer sur la touche "haut" ou "bas" et la maintainir appuyé. • La valeur de paramètre actuelle clignote pendant 3 s. • Augmenter la valeur de réglage pas à pas en appuyant sur le bouton-poussoir plusieurs fois, ou en continue en appuyant sur le bouton-poussoir en permanence.	CHROMOS → 100 → 120
	Réduire la valeur : laisser l'affichage aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Confirmer la valeur de paramétrage • Appuyer brièvement sur [Enter]. • Retour au niveau de menu 1. • Le paramètre est indiqué de nouveau; la nouvelle valeur de paramètre réglée devient effective.	CHROMOS → SP1
4	Régler d'autres paramètres • Sélectionner un paramètre comme décrit à l'étape 1 et passer à l'étape 2.
5	Terminer le paramétrage ►Attendre 15 s ou appuyer sur les touches "haut" et "bas". ►Si nécessaire, repétier plusieurs fois pour accéder au niveau de menu 0. > La valeur mesurée actuelle est indiquée.

10.1.2 Passage du niveau de menu 1 au niveau de menu 2

• Appuyer plusieurs fois sur la touche "bas" jusqu'à ce que [EF] soit affché.	→ EF
• Appuyer brièvement sur [Enter]. > Le premier paramètre du sous-menu est affché (ici : [rES]).	→ r-ES

10.1.3 Verrou électronique

L'appareil peut être verrouillélectroniquement afin d'éviter une fausse programmation non intentionnelle. A l'état de livreaison, l'appareil n'est pas verrouillé.

Verrouiller • S'assurer que l'appareil est en mode de fonctionnement normal. • Appuyer sur la touche "haut" + "bas" (env. 10 s) jusqu'à ce que [Lo] soit affché. > L'appareil est verrouillé.	L'
[Lo] est affché brievement lorsque l'on essaire de changer des valeurs de paramètres pendant le fonctionnement.
Déverrouiller • Appuyer sur la touche "haut" + "bas" jusqu'à ce que [uLo] soit affché. > L'appareil est déverrouillé.	ULo

Timeout

Si lors du réglageaucunbouton n'est appuyépendant 15s,l'appareil se remet en mode Run sans aucune modification des valeurs.

10.2 Paramétrage des réglages de base

10.2.1 Configuration

► Sélectionner [OU1] / [OU2] et régler les fonctions de commutation. Fonctions de commutation : · [Hno] = fonction hystérésis / normalement ouvert · [Hnc] = fonction hystérésis / normalement fermé) · [Fno] = fonction fenêtre / normalement ouvert · [Fnc] = fonction fenêtre / normalement fermé · [OFF] = sortie de commutation est désactivée ► Confirmer en appuyant sur [ENTER].

OU1 OU2

10.2.2 Fonction hysteresis pour OUT1

L'hystérisis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour du seuil de commutation. Le seuil de commutation sélectionné [SP1] est le seuil d'enclenchement. Le seuil de déclenchement est automatiquement régle en dessus du seuil d'enclenchement [SP1] par le détecteur. L'écart nominal entre le seuil d'enclenchement et le seuil de déclenchement est l'hystérisis. Elle est indiquée dans la fiche technique. L'hystérisis dépend de la reflectivité de l'arrière-plan.

Example Hno

1. Lors de l'approche de l'objet la sortie commute lorsque le seuil d'enclenchement (A) est atteint (pour la fonction de sortie [Hno]).
2. Si l'objet s'éloigne de nouveau, la sortie ne change son état de commutation que si le seuil de déclenchement (B) est dépasse.

Le seul de déclenchement (B) est supérieur au seul d'enclenchement (A).

Si la fonction de sortie [Hnc] a eté sélectionnée, les seuils d'enclenchement et de déclenchement sont inversés. La sortie est désactivée lors de l'approche de l'objet. Si l'objet s'éloigne de nouveau, la sortie est activée.

Etat de commutation des sorties

Fonction de sortie Distance objet (D) Etat de commutation
[Hno] D < [SPx] fermé
	D > [SPx] ouvert
[Hnc] D < [SPx] ouvert
	D > [SPx] fermé

10.2.3 Hysteresis dynamique

Les valeurs mesurées détectées par le détector fluctuant en fonction de la situation. Ces fluctuations des valeurs mesurées sont particulièrement fortes en cas d'un petit rapport signal/bruit. Cela est le cas lors de la détction des cibles très foncées et beaucoup de lumière ambiente. Le seul de déclenchement est réglé automatiquement par le détector des que [SP] a été sélectionné.

Arrière-plan très foncé = grande hystérisis.

Arrière-plan très clair = faible hysteresis.

La distance minimum entre l'objet et l'arrière-plan se réduit si l'arrière-plan sélectionné est très clair (par ex. blanc).

Un arrêté-plan claire permet la détction d'objets de faible épaisseur.

10.2.4 Fonction hysteresis pour OUT2

L'hystérisis garantit un état de commutation de la sortie stable en cas de fluctuations de la valeur mesurée autour de la valeur de réflèctivité. Le seuil de commutation sélectionné [SP2] est le seuil d'enclenchement. Le seuil de déclenchement est automatiquement régle en dessous du seuil d'enclenchement [SP2] par le détecteur. La différence de réflèctivité entre le seuil d'enclenchement et le seuil de déclenchement est l'hystérisis. Elle est indiquée dans la fiche technique.

Example Hno

1. Lors de l'augmentation de la réflectivité de l'objet la sortie commute lorsque le seul d'enclenchement (A) est atteint pour la fonction de sortie [Hno].
2. Si l'objet devient plus foncé, la sortie ne change son état de commutation que si le seul de déclenchement est dépasse.

Le seuil de déclenchement (B) est inférieur au seuil d'enclenchement (A).

1: Faisceau laser

A:seuil d'enclenchement"clair"[SP2]

2: Sens de déplacement de l'objet

B: seuil de déclenchement

Si la fonction de sortie [Hnc] a eté sélectionnée, les seuils d'enclenchement et de déclenchement sont inversés. La sortie es activée si la réflectivité de l'objet se réduit. Si la réflectivité de l'objet augmente, la sortie est désactivée.

10.2.5 Régler le seuil de commutation pour la fonction hysteresis OUT1 / OUT2

Dans [OU1] / [OU2], selectionner la fonction de sortie [Hno] ou [Hnc].

Confirmer en appuyant sur [ENTER].
Sélectionner [SP1] / [SP2] et régler le seuil de commutation.
Confirmer en appuyant sur [ENTER].

10.2.6 Fonction fenêtre pour OUT1

Pour la sortie (OUT1), il existe une possibilité de définir une fenêtre pour reconnaître l'objet.

Commute si I'objet est détecté

[nP1] = seuil "proche"; [FP1] = seuil "éloigné"; FE = fenêtre

Si la valeur mesurée est entre le seuil "proche" [nP1] et le seuil "éloigné" [FP1], la sortie est fermée (si [OU1] = [Fno]).

Déclença si l'objet est détecté

[nP1] = seuil "proche"; [FP1] = seuil "éloigné"; FE = fenêtre

Si la valeur mesurée est entre le seuil "proche" [nP1] et le seuil "éloigné" [FP1], la sortie est ouverte (si [OU1] = [Fnc]).

Les paramètres [nP1] et [FP1] peuvent également être programmes via la fonction teach. Dans ce cas, les seuils de déclenchement sont régés dynamiquement par le détecteur 10.2.3 Hysteresis dynamique.

La distance minimum permise entre [nP1] et [FP1] est de 1 mm.

par ex., l'apprentissage de nP1 > FP1 n'est pas accepté par le détecteur.

10.2.7 Fonction fenêtre pour OUT2

Pour la sortie (OUT2), il existe une possibilité de définir une fenêtre de la réflectivité de l'objet pour reconnaître l'objet.

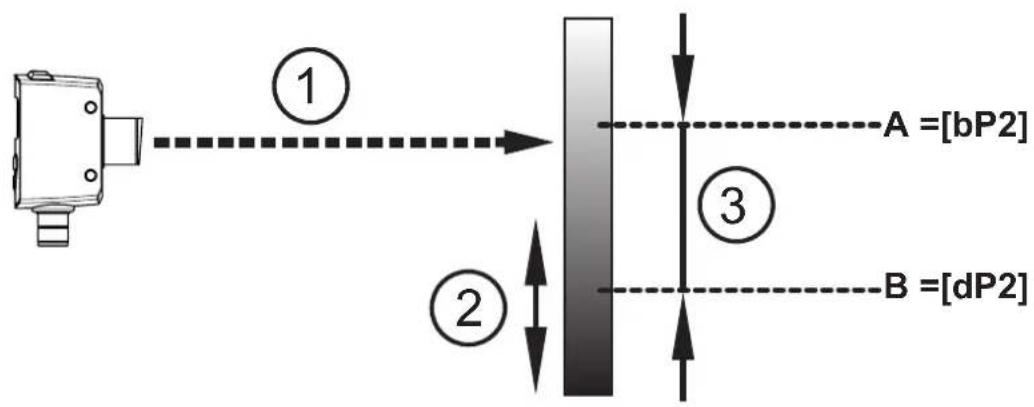

1: Faisceau laser

A:seuil"clair"[bP2]

2: Sens de déplacement de l'objet

B:seuil "foncé" [dP2]

3: Fenêtre

Commute si I'objet est détecté

Si la valeur mesurée est entre le seuil "clair" [bP2] et le seuil "foncé" [dP2], la sortie est fermée (si [OU2] = [Fno]).

Déclença si l'objet est détecté

Si la valeur mesurée est entre le seuil "clair" [bP2] et le seuil "foncé" [dP2], la sortie est ouverte (si [OU2] = [Fnc]).

Les paramètres [bP2] et [dP2] peuvent également être programmes via la fonction teach. Dans ce cas, les seuils de déclenchement sont régles dynamiquement par le détecteur.

La distance minimum permise entre [bP2] et [dP2] est de 1 mm.

Condition : dP2 < bP2

par ex., l'apprentissage de dP2 > bP2 n'est pas accepté par le détecteur.

L'etat de commutation des sorties pour OUT2

Fonction de sortie RÉflectivité de l'objet (R) État de commutation
[Fno]	R < [dP2]R > [bP2]	ouvert
	[dP2] < R < [bP2] fermé
[Fnc]	R < [dP2]R > [dP2]	fermé
	[dP2] < R < [bP2] ouvert
Les deux limites de la fenêtre ([bP2] et [dPx]) travaillent avec une hystérésis de commutation→ 10.3.1 Réglage de l'affichage / exemple de fonction de sortie [Hno].

10.2.8 Régler les seuils de commutation pour la fonction fenêtre OUT1 / OUT2

• Sélectionner la fonction de sortie [Fno] ou [Fnc] dans [OU1] / [OU2]. • Confirmer en appuyant sur [ENTER]. • Sélectionner [nP1] / [bP2] et régler le seuil de commutation "proche" / "clair". • Confirmer en appuyant sur [ENTER]. • Sélectionner [FP1] / [dP2] et régler le seuil de commutation "éloigné" / "foncé". • Confirmer en appuyant sur [ENTER].

ou n FP ou b d p

10.3 Fonctions étendues

10.3.1 Réglage de l'affichage

Passer à [EF]. Sélectionner [diS] et effectuer les réglages. 2 réglages peuvent être sélectionnés : ·[On] = l'affichage de la valeur mesurée est activé en mode Run. ·[OFF] = l'affichage de la valeur mesurée est désactivé en mode Run. Par l'appui sur l'un des boutons, la valeur mesurée actuelle est affichée pendant 15 s. Confirmer en appuyant sur [ENTER]. Mête si l'affichage est désactivé, les LED restent actives.

d,5

10.3.2 Régler le teach-in arrière-plan pour la fonction hysteresis OUT1 / OUT2

• Dans [OU1] / [OU2], sélectionner la fonction de sortie [Hno] ou [Hnc]. • Confirmer en appuyant sur [ENTER]. • Passer à [EF]. • Sélectionner [tS1] / [tS2]. • La valeur de paramètre pour [SP1] / [SP2] est affichée. • Appuyer sur la touche "haut" ou "bas" et laMAININIR appuyé. • La valeur de paramètre clignote pendant 3 s. • La nouvelle valeur de paramètre est affichée. • Confirmer en appuyant sur [ENTER]. • La valeur apprise est sauvégardée dans [SP1] / [SP2].

ou 1 E5 1 ou 2 E52

Le détector étant orienté vers l'arrière-plan.

L'opération d'apprentissage règle le seuil [SP2] de manière à ce que des objets ayant une réflectivité plus élevé (objets plus clairs) soient détectés de manière fiable devant l'arrière-plan (si [ou2] = [hno]).

Le seul d'enclenchement et le seul de déclenchement sont régles automatiquement

10.2.3 Hysteresis dynamique.

10.3.3 Teach - Régler le seuil de commutation pour la fonction fenêtre OUT1 / OUT2

Sélectionner la fonction de sortie [Fno] ou [Fnc] dans [OU1] / [OU2].

Confirmer en appuyant sur [ENTER].
Passerà[EF].
Sélectionner [tn1] / [tb2].

La valeur de paramètre pour [nP1] / [bP2] est affichée.

Appuyer sur la touche "haut" ou "bas" et la maintainir appuyé.

La valeur de paramètre clignote pendant 3 s.
La nouvelle valeur de paramètre est affichée.

Confirmer en appuyant sur [ENTER].
Sélectionner [tF1] / [td2].

La valeur de paramètre pour [FP1] / [dP2] est affichée.

Appuyer sur la touche "haut" ou "bas" et la maintainir appuyé.

La valeur de paramètre clignote pendant 3 s.
La nouvelle valeur de paramètre est affichée.
Confirmer en appuyant sur [ENTER].

10.3.4 Régler le niveau de l'hystérisis de commutation pour OUT2

Passer à [EF]. Sélectionner [HYL]. Sélectionner [Lo] ou [Hi] via les touches flèche. Confirmer en appuyant sur [ENTER].

Lo Hi

Lo : Des hysteresis moins élevées permettent la détction de faibles différences de réflectivité. Ceci est le réglage de défaut.

Hi : Des hysteresis plus élevées sont à utiliser pour les applications difficiles (par ex. surfaces refléchissantes).

Plus d'informations sur les courbes hysteresis fiche technique.

10.3.5 Régler la fonction logique pour les sorties de commutation

Passer à [EF]. Sélectionner [LG1] / [LG2]. Sélectionner la fonction logique [OFF], [And] ou [Or] via les touches flèche. Confirmer en appuyant sur [ENTER].

L61 L62

Deux paramètres d'entrée sont nécessaires pour la fonction logique ET / OU.

La fonction logique est contournée si [OFF] est selectionné pour [OU2] ou [OU1]. Dans ce cas, les paramètres de réglage [LG1] / [LG2] ne sont pas changés.

La fonction logique est désactivée avec [OFF].

Si seulement la sortie OUT1 est cableé electriquement, une fonction logique permet d'évaluer la réflectivité de l'objet sur la sortie OUT1.

10.3.6 Régler la temporisation pour les sorties de commutation

Passer à [EF]. Sélectionner un paramètre avec la touche "haut" ou "bas":[dS1] / [dS2] = temporisation à l'enclement; [dr1] / [dr2] = temporisation au déclenchement Régler la valeur du paramètre en appuyant sur [Enter]: > La valeur de paramètre régée est affichée. Maintenir appuyé la touche "haut" ou "bas" pour au moins 3 s. >Valeur de paramètre clignote. Régler la valeur de paramètre avec la touche "haut" ou "bas".Plage de réglage [s]: 0...5 s en pas de 0,1 s (0 = temporisation n'est pas active) Confirmer en appuyant sur [ENTER].

d51 dr1 d52 dr2

10.3.7 Régler le temps de suppression d'erreurs

Passer à [EF]. Sélectionner le paramètre [dFo] avec la touche "haut" ou "bas": Régler la valeur du paramètre en appuyant sur [Enter]: > La valeur de paramètre régée est affichée. Maintenir appuyé la touche "haut" ou "bas" pour au moins 3 s. Valeur de paramètre clignote. Régler la valeur de paramètre avec la touche "haut" ou "bas". Plage de réglage [s]: 0...5 s en pas de 0,1 s Confirmer en appuyant sur [ENTER]. > Le réglage s'applique à OUT1 et OUT2

dFO

10.3.8 Remise de tous les paramètres au réglage usine.

► Passer à [EF]. ► Sélectionner [rES] avec la touche "haut" ou "bas", puis appuyer [Enter]. > [rE] est affché. ► Appuyer sur la touche "haut ► Confirmer en appuyant sur [ENTER]. > Tous les paramètres sont remis au réglage usine.

rÉS

11 IO-Link

11.1 Informations generales

Cet apparéil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'un maître IO-Link).

L'interface IO-Link permet l'accès direct aux paramètres et valeurs du détecteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement.

De plus, la communication est possible via un raccordement point-à-point avec un cable adaptateur USB.

Plus d'informations sur IO-Link sur www.ifm.com.

11.2 Informations spécifiques à l'appareil

Vous trouvrez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de table sur www.ifm. com.

11.3 Outils de paramétrage

Toutes les informations nécessaires sur le matériel et le logiciel IO-Link sur www.ifm.com.

11.4 Fonctionnalité

Avec IO-Link toutes les fonctions et données mesurées sont disponibles qui peuvent également être accédées via l'afficheur et les boutons-poussoirs sur l'appareil.

La valeur de données process inclut la distance de mesure et la réflectivité de l'objet.

Toutes les fonctions sont décrites en détaill dans l'IODD.

12 Mise en service / fonctionnement

ÀpRES le montage, le raccordement électrique et la programmation, vérifier le bon fonctionnement de l'appareil.

En cas de mise en service correcte, la distance par rapport à l'objet ou la réflectivité de l'objet est indiquée. Les derniers régles sont mémorisés sur le détecteur.

12.1 Messages d'erreur

12.1.1 Messages d'erreur pour OUT1

Affichage Cause possible Sortie de commutation
						[Hno] [Hhc] [Fno] [Fhc]
[--]	Trop de lumière, par ex. surface réfléchissante	ON OFF	OFF ON
[--]	pas assez de lumière, aucun objet	OFF ON	OFF ON
[nEA]	Objet à mesurer hors de l'étendue de mesure < 80 mm	ON OFF	OFF ON
[FAr]	Objet à mesurer hors de l'étendue de mesure > 165 cm	OFF ON	OFF ON
[OFF] Laser est désactivé OFF ON OFF ON
[Erp] Plausibilité (par ex. objet trop rapide)		X1)	X1)	X1)	X1)
[ute] Température ambiente trop basse, le laser est désactivé		OFF ON	OFF ON
[SC1]	court-circuit de la sortie de commutation 1

12.1.2 Messages d'erreur pour OUT2

Affichage Cause possible		Sortie de commutation
		[Hno] [Hhc] [Fno] [Fhc]
[--]	Trop de lumière, par ex. surface réfléchissante	ON OFF	OFF ON
[--]	Pas assez deelightère, aucunobjet	OFF ON	OFF ON
[nEA]	Objet à mesurer hors de l'endetue de mesure < 80 mm	X1)	X1)	X1)	X1)
[FAr]	Objet à mesurer hors de l'endetue de mesure > 165 cm	X1)	X1)	X1)	X1)
[OFF] Laser est désactivé OFF ON
Affichage Cause possible Sortie de commutation
						[Hno] [Hc] [Fno] [Fc]
[Erp] Plausibilité (par ex. objet trop rapide)		X1)	X1)	X1)	X1)
[ute] Température ambiente trop basse, le laser est désactivé		OFF ON	OFF ON
[SC2] court-circuit de la sortie de commutation 2

1)Inchangée

13 Entretien, réparation et élimination

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Dégager le panneau transparent situé devant la lentille de tout encrassement.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
- Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouveaucun composant réparable par l'utilisateur.

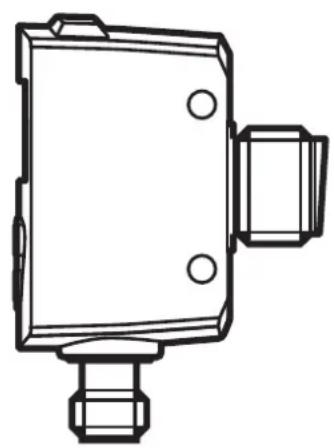

14 Schéma d'encombrement

Dimensions en mm

1: Affichage alphanumeric à 3 digits / indication de fonction par LED
2: Boutons de programmation

15 Réglage usine

Paramètre	Plage de réglage Réglage	usage	Son propre réglage
OU1	Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [cm]	8,5...150 150
nP1 [cm]	8,5...150 20,0
FP1 [cm]	8,5...150 25,0
dS1 [s]	0...0,1...5	0
dr1 [s]	0...0,1...5	0
LG1	And, Or, OFF OFF
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [%]	6...900 10
bP2 [%]	6...900 60
dP2 [%]	6...900 30
dS2 [s]	0...0,1...50 s
dr2 [s]	0...0,1...50 s
HyL	Lo, Hi Lo
LG2	And, Or, OFF OFF
dFo [s]	0...0,1...50,1 s
diS	On / OFF On
