Type de produit	Repartiteur
Marque	IFM
Modele	EBC115
Dimensions (L x l x h)	30 x 30 x 30 mm (approx.)
Poids	50 g (approx.)
Alimentation	Passif, aucune alimentation requise
Fonctions principales	Distribution de signaux ou d'alimentation sur plusieurs voies
Connecteurs	M8 ou M12 selon le modele (non precise)
Couple de serrage (ecrou molete)	M8 : 0,3...0,5 Nm ; M12 : 0,6...1,5 Nm
Indice de protection	IP67 (assure par serrage correct)
Materiau du boitier	Plastique ou metal (non precise)
Entretien et nettoyage	Verifier le serrage, nettoyer avec un chiffon sec
Securite	Montage par electricien qualifie
Pieces detachees et reparabilite	Reparation uniquement par le fabricant
Elimination	Conformement aux reglementations nationales

FOIRE AUX QUESTIONS - EBC115 IFM

Comment raccorder le connecteur au repartiteur EBC115 ?

Raccordez le connecteur en alignant la fleche avec le codage, puis serrez l'ecrou molete a la main. Pour un serrage optimal, tournez d'un cran d'arret supplementaire a l'aide d'une cle de 14 mm.

Quel couple de serrage appliquer pour les ecrous M8 et M12 ?

Pour M8 : 0,3...0,5 Nm, pour M12 : 0,6...1,5 Nm. Le serrage manuel suffit, mais dans un environnement agressif, utilisez une cle pour un serrage supplementaire.

Comment demontrer le connecteur ?

Pour demonter, desserrez l'ecrou et pressez simultanement le connecteur contre l'appareil. Utilisez eventuellement une cle de 14 mm pour le desserrage.

Quel indice de protection est assure par le repartiteur EBC115 ?

L'indice de protection est assure si l'ecrou molete est serre correctement a la main. Dans un environnement agressif, un serrage supplementaire avec une cle augmente la tenue aux chocs et vibrations.

Puis-je reparer le repartiteur moi-meme ?

Non, l'appareil ne doit etre repare que par le fabricant. En cas de dysfonctionnement, contactez le service apres-vente IFM.

Quelles sont les dimensions du repartiteur EBC115 ?

Les dimensions exactes ne sont pas precisees dans la notice, mais pour un repartiteur de type M8/M12, elles sont generalement de l'ordre de 30 x 30 x 30 mm.

Comment nettoyer le repartiteur IFM EBC115 ?

Utilisez un chiffon sec et doux pour nettoyer l'exterieur. Evitez les solvants ou produits abrasifs qui pourraient endommager le boitier.

Le repartiteur necessite-t-il une alimentation electrique ?

Non, le repartiteur EBC115 est un composant passif qui ne requiert pas d'alimentation. Il sert a distribuer des signaux ou une alimentation provenant d'une source externe.

Comment eliminer le repartiteur en fin de vie ?

Assurez-vous d'une elimination ecologique conforme aux reglementations nationales en vigueur. Ne le jetez pas avec les dechets menagers.

Oui doit installer le repartiteur EBC115 ?

L'installation doit etre realisee par un electricien qualifie pour garantir la securite et le bon fonctionnement.

MODE D'EMPLOI EBC115 IFM

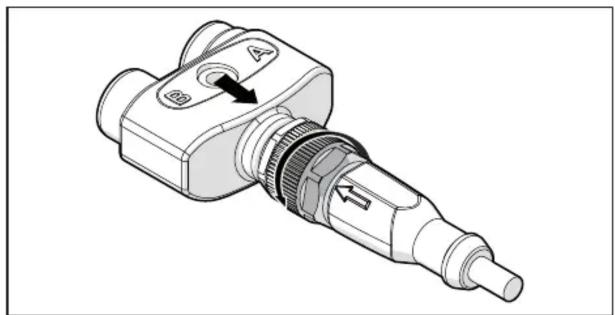

Raccorder le connecteur a l'appareil, la flèche indique la bonne direction du codage.

Afin d'assurer l'indice de protection indiqué, il faut serrer l'écrou moleté à la main (M8 : 0,3...0,5 Nm, M12 : 0,6...1,5 Nm).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre l'appareil.

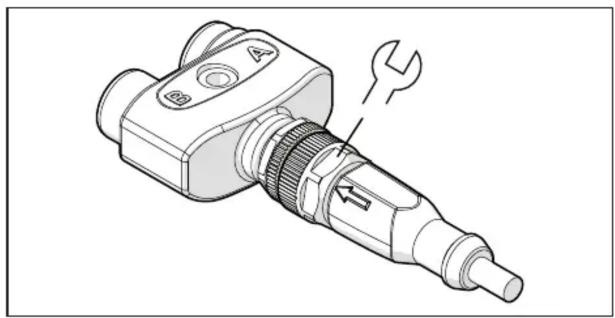

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations.

Utiliser également une clé (cote sur plat 14) pour le démontage.

2 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

3 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
