EBF010 - Répartiteur IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	EBF010
Catégorie	Répartiteur
Type de produit	Répartiteur de signaux industriels
Dimensions (approx.)	50 x 50 x 30 mm
Poids (approx.)	100 g
Alimentation	24 V DC (estimation)
Indice de protection	IP67 (estimation)
Température de fonctionnement	-25°C à +70°C (estimation)
Matériau du boîtier	Plastique robuste ou métal (non spécifié)
Type de connecteur	M8 ou M12 (selon version)
Couple de serrage M8	0,3...0,5 Nm
Couple de serrage M12	0,6...1,5 Nm
Fonctions principales	Distribution ou répétition de signaux électriques
Montage	Raccordement par connecteur avec flèche de codage ; serrage à la main ou à la clé (cote 14)
Raccordement électrique	Doit être effectué par un électricien qualifié
Entretien	Aucune maintenance nécessaire en fonctionnement normal
Réparation	Réparation uniquement par le fabricant
Élimination	Élimination écologique conforme aux réglementations nationales
Sécurité	Respecter les couples de serrage ; utiliser une clé en environnement agressif

FOIRE AUX QUESTIONS - EBF010 IFM

Comment raccorder le connecteur de l'EBF010 ?

Raccordez le connecteur à l'appareil en orientant la flèche dans le sens du codage. Serrez l'écrou moleté à la main avec un couple de 0,3 à 0,5 Nm pour M8 ou 0,6 à 1,5 Nm pour M12.

Quel est le couple de serrage recommandé pour le connecteur M8 ?

Pour le connecteur M8, le couple de serrage recommandé est de 0,3 à 0,5 Nm, à appliquer à la main.

Quel est le couple de serrage recommandé pour le connecteur M12 ?

Pour le connecteur M12, le couple de serrage recommandé est de 0,6 à 1,5 Nm, à appliquer à la main.

Comment démonter le connecteur ?

Pour démonter le connecteur, desserrez l'écrou et pressez simultanément le connecteur contre l'appareil.

Que faire en environnement agressif ?

En environnement agressif, serrez l'écrou en le tournant d'un cran d'arrêt supplémentaire avec une clé (cote sur plat 14) pour augmenter la tenue aux chocs et vibrations. Utilisez également la clé pour le démontage.

Qui doit effectuer le raccordement électrique ?

Le raccordement électrique doit être effectué par un électricien qualifié conformément aux normes en vigueur.

Quelles sont les mesures de maintenance ?

En cas de fonctionnement correct, aucune maintenance ou réparation n'est nécessaire. L'appareil ne doit être réparé que par le fabricant.

Comment éliminer l'appareil en fin de vie ?

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Quelle est l'importance de la flèche sur le connecteur ?

La flèche indique la bonne direction du codage pour raccorder correctement le connecteur à l'appareil.

Quel indice de protection est attendu pour cet appareil ?

L'indice de protection n'est pas spécifié dans la notice, mais pour un répartiteur industriel typique, on peut attendre au moins IP67 lorsqu'il est correctement monté.

MODE D'EMPLOI EBF010 IFM

Raccorder le connecteur a l'appareil, la flèche indique la bonne direction du codage.

Afin d'assurer l'indice de protection indiqué, il faut serrer l'écrou moleté à la main (M8 : 0,3...0,5 Nm, M12 : 0,6...1,5 Nm).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre l'appareil.

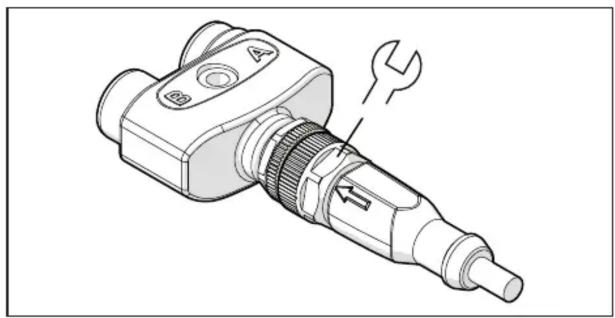

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations.

Utiliser également une clé (cote sur plat 14) pour le démontage.

2 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

3 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
