| Type de produit | Compteur d'air comprimé |
| Marque | IFM |
| Modèle | SD5100 |
| Alimentation | 18-30 V DC (TBTS/TBTP selon EN 50178) |
| Sorties | 2 sorties : OUT1 (commutation/impulsion) et OUT2 (commutation/analogique 4-20 mA / entrée reset) |
| Fonctions principales | Surveillance de débit, température, compteur totalisateur, sorties de commutation (hystérésis/fenêtre), sortie analogique, IO-Link |
| Fluides pris en charge | Argon (Ar), Dioxyde de carbone (CO2), Azote (N2) |
| Précision de mesure | Conforme aux conditions normalisées (1013 hPa, 15 °C, humidité 0%) |

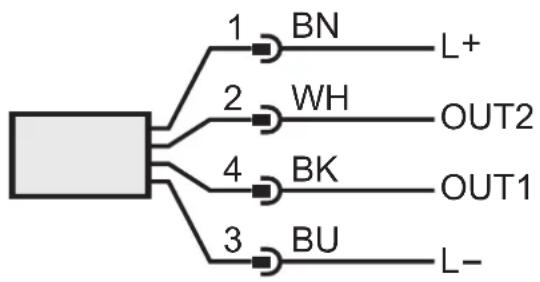

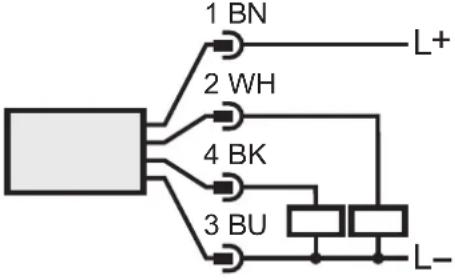

| Raccordement électrique | Câble 4 fils (BN, WH, BK, BU) selon DIN EN 60947-5-2 |
| Affichage | Alphanumérique 4 digits, LEDs d'unité et d'état |
| Interface de communication | IO-Link |
| Montage | Dans une conduite, respecter les longueurs droites en amont (selon perturbations) |
| Entretien et nettoyage | Contrôle visuel régulier des sondes ; nettoyage avec une solution à base d'alcool si nécessaire |
| Sécurité | Lire la notice avant utilisation ; montage et raccordement par personnel qualifié ; respecter les consignes pour équipements sous pression |
| Pièces détachées et réparabilité | En cas de défaut, contacter le service technique IFM ; pas de pièces détachées spécifiques mentionnées |
| Informations générales | Notice d'utilisation disponible gratuitement ; données techniques complètes sur www.ifm.com |
FOIRE AUX QUESTIONS - SD5100 IFM
Questions des utilisateurs sur SD5100 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Compteur d'air comprimé au format PDF gratuitement ! Retrouvez votre notice SD5100 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SD5100 de la marque IFM.

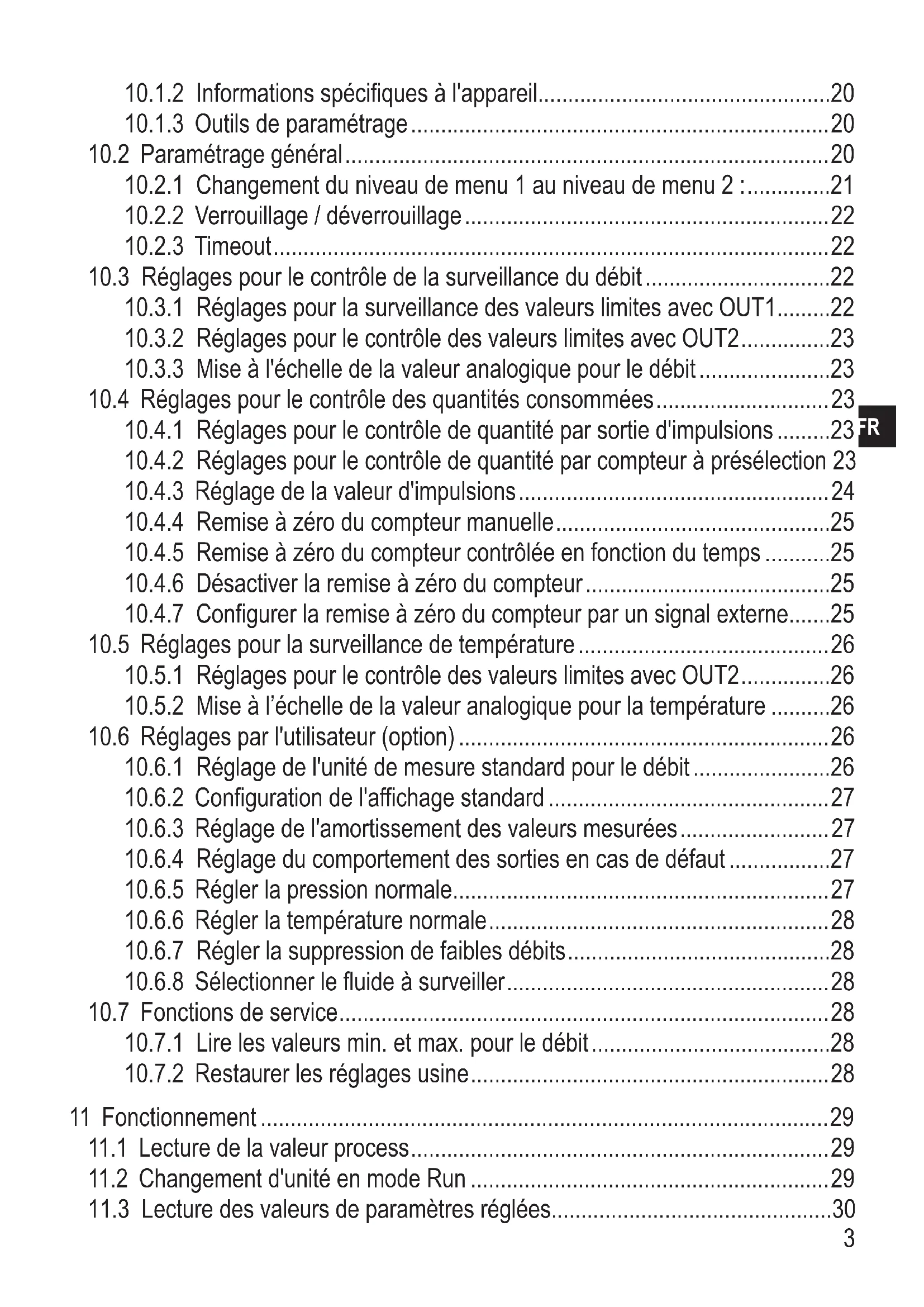

MODE D'EMPLOI SD5100 IFM
Notice d'utilisation
Compteur d'air comprimé
efector300
SD5100
SD6100
SD8100
FR
1 Remarques préliminaires....4
1.1 Symboles utilisés....4
2 Consignes de sécurité ....4
3 Fonctionnement et caractéristiques....5
4 Fonction....6
4.1 Traitement des signaux de mesure 6
4.2 Surveillance du débit 6
4.3 Contrôle de quantités consommées (fonction totalisateur) ....7
4.3.1 Contrôle de quantités consommées avec sortie d'impulsions......7
4.3.2 Contrôle de quantités consommées avec compteur à présélection .....7
4.4 Surveillance de température....8
4.5 Surveillance du débit ou de la température / fonction de commutation......9
4.5.1 Fonction hystérésis....9
4.5.2 Fonction fenêtre....9
4.6 Contrôle du débit ou de la température / fonction analogique....10
4.7 Réglage des conditions normalisées du débit de volume ..... 11
4.8 Suppression de faibles débits (LFC) 11
5 Montage....11
5.1 Lieu de montage.... 11
5.2 Conditions de montage.... 11

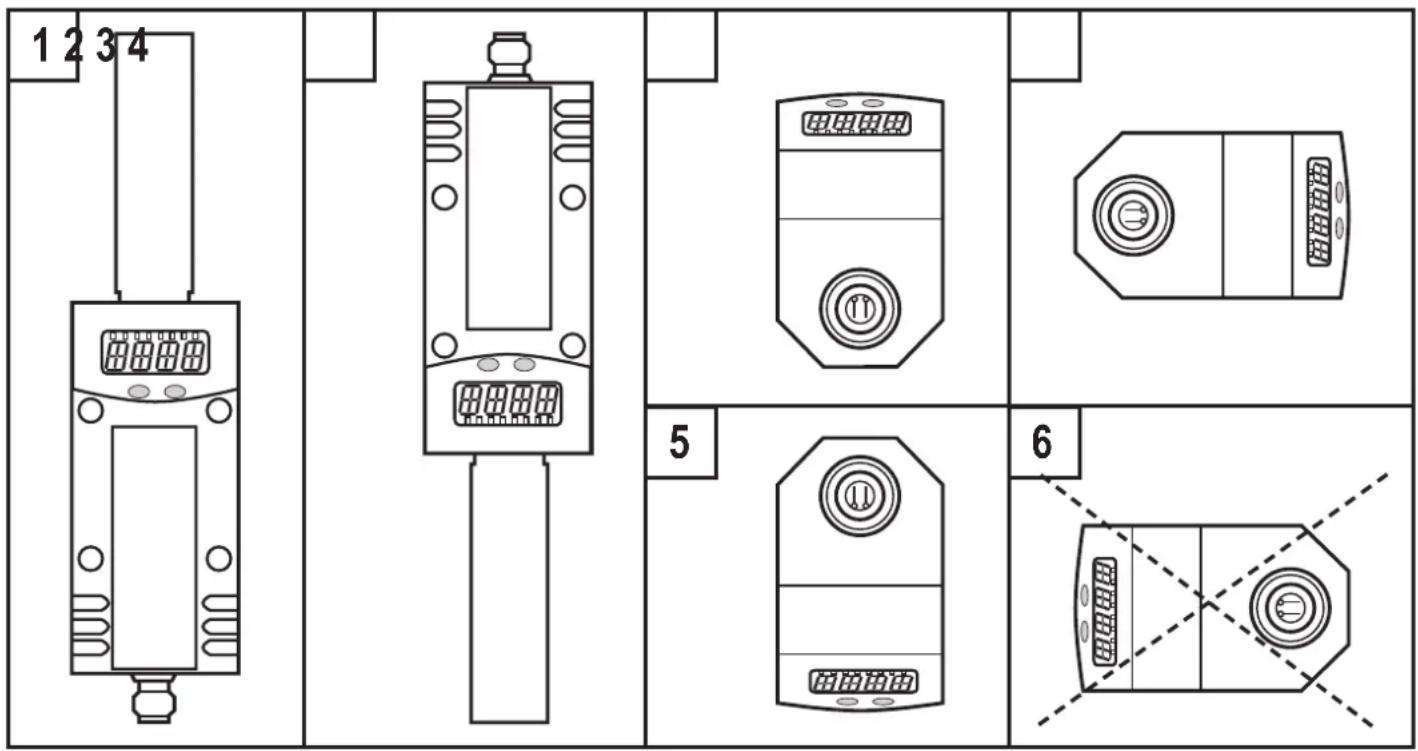

5.3 Position de montage....12

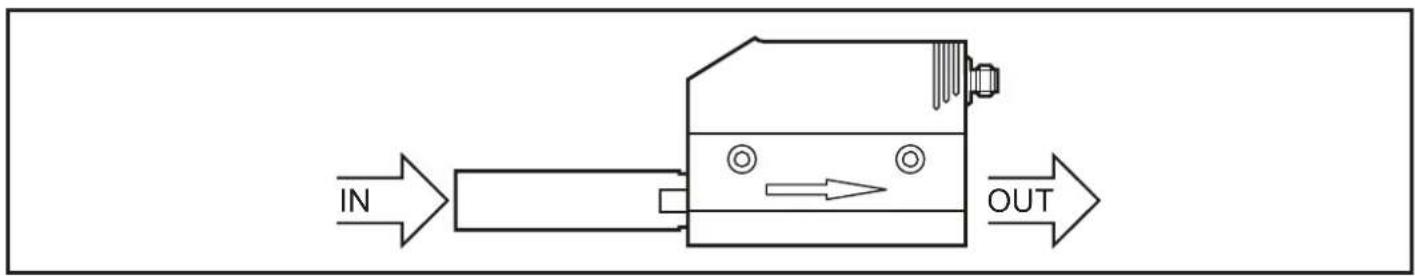

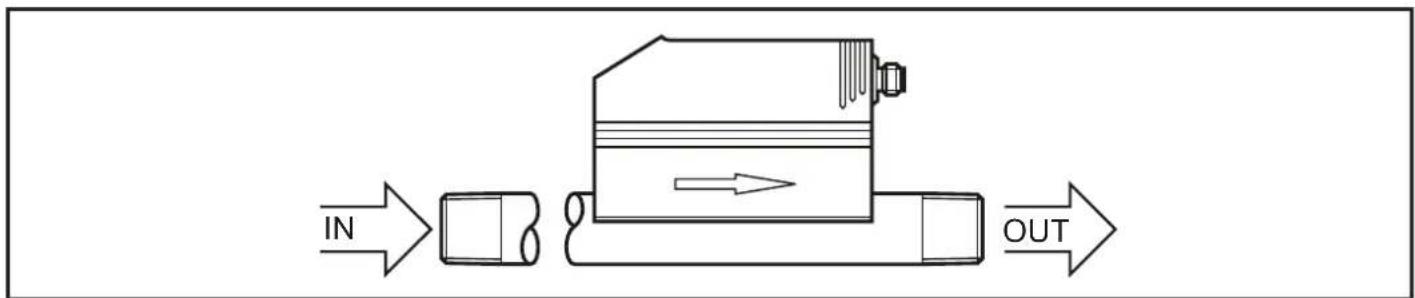

5.4 Montage dans des tuyaux ....13

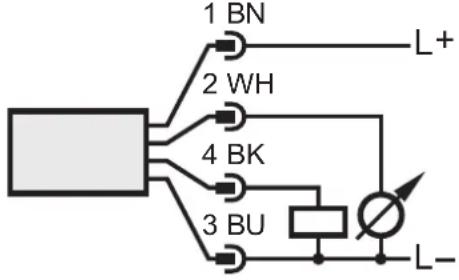

6 Raccordement électrique....14

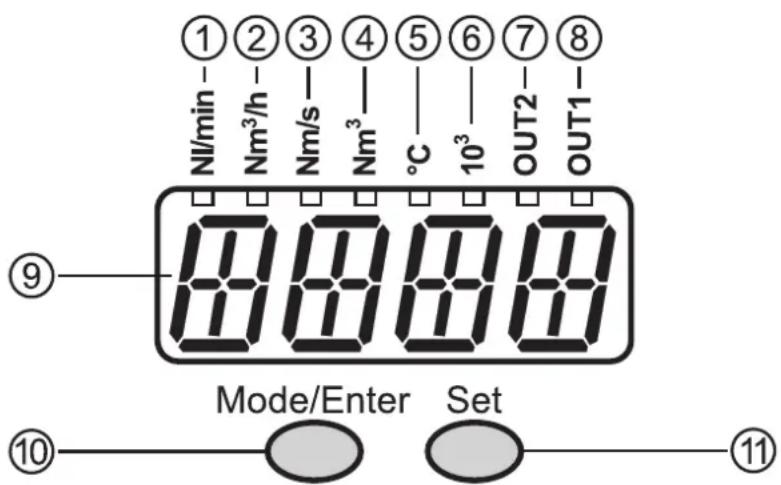

7 Eléments de service et d'indication .... 15
8 Menu....16
8.1 Menu principal 16

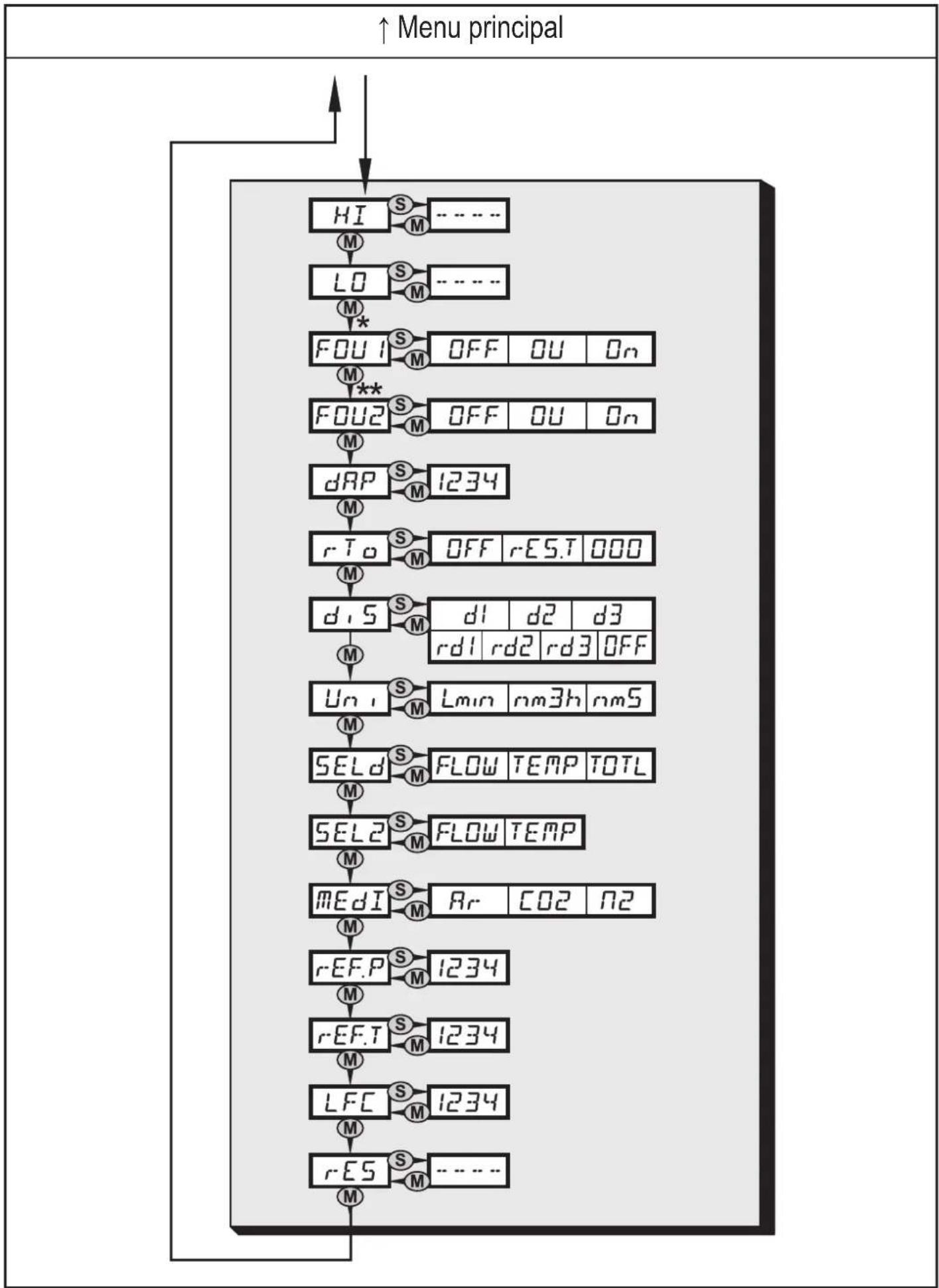

8.2 Fonctions étendues .... 18
8.3 Explication des fonctions étendues .... 19
9 Mise en service....19
10 Paramétrage....20
10.1 IO-Link 20
10.1.1 Informations générales....20
10.1.2 Informations spécifiques à l'appareil....20
10.1.3 Outils de paramétrage....20

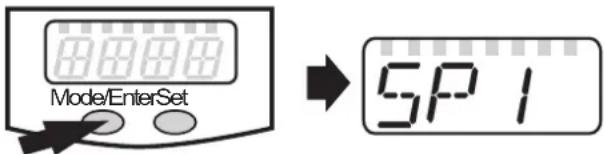

10.2 Paramétrage général....20

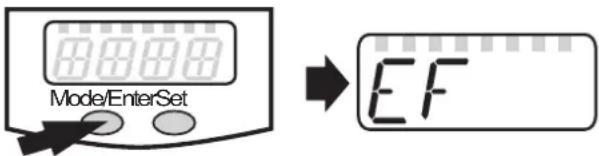

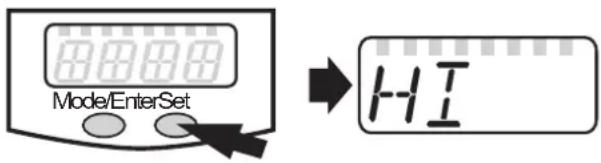

10.2.1 Changement du niveau de menu 1 au niveau de menu 2 :......21

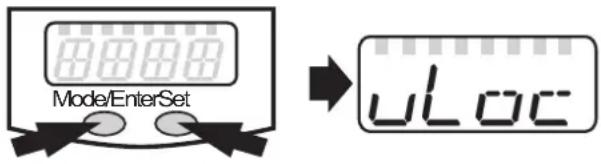

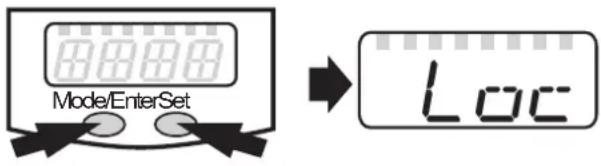

10.2.2 Verrouillage / déverrouillage 22
10.2.3 Timeout....22
10.3 Réglages pour le contrôle de la surveillance du débit....22
10.3.1 Réglages pour la surveillance des valeurs limites avec OUT1......22
10.3.2 Réglages pour le contrôle des valeurs limites avec OUT2....23
10.3.3 Mise à l'échelle de la valeur analogique pour le débit ......23
10.4 Réglages pour le contrôle des quantités consommées....23
10.4.1 Réglages pour le contrôle de quantité par sortie d'impulsions .....23
10.4.2 Réglages pour le contrôle de quantité par compteur à présélection 23
10.4.3 Réglage de la valeur d'impulsions....24
10.4.4 Remise à zéro du compteur manuelle....25
10.4.5 Remise à zéro du compteur contrôlée en fonction du temps .....25
10.4.6 Désactiver la remise à zéro du compteur....25
10.4.7 Configurer la remise à zéro du compteur par un signal externe.....25
10.5 Réglages pour la surveillance de température 26
10.5.1 Réglages pour le contrôle des valeurs limites avec OUT2......26
10.5.2 Mise à l'échelle de la valeur analogique pour la température .....26
10.6 Réglages par l'utilisateur (option) 26
10.6.1 Réglage de l'unité de mesure standard pour le débit ......26
10.6.2 Configuration de l'affichage standard 27
10.6.3 Réglage de l'amortissement des valeurs mesurées....27
10.6.4 Réglage du comportement des sorties en cas de défaut .....27
10.6.5 Régler la pression normale....27
10.6.6 Régler la température normale....28
10.6.7 Régler la suppression de faibles débits....28
10.6.8 Sélectionner le fluide à surveiller....28
10.7 Fonctions de service....28
10.7.1 Lire les valeurs min. et max. pour le débit....28
10.7.2 Restaurer les réglages usine....28
11 Fonctionnement ...... 29
11.1 Lecture de la valeur process....29

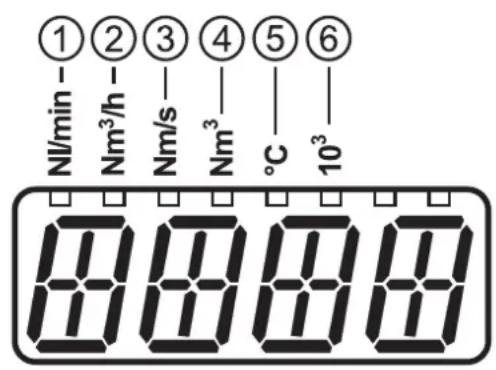

11.2 Changement d'unité en mode Run 29
11.3 Lecture des valeurs de paramètres réglées....30
11.4 Messages d'erreur .... 30
11.5 Conditions générales de fonctionnement....30
12 Données techniques et schéma d'encombrement....30
13 Réglage usine....31
1 Remarques préliminaires
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire.
2 Consignes de sécurité
- Lire cette notice avant la mise en service de l'appareil. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Assurez-vous que l'installation est immobilisée et qu'aucune pression n'est appliquée avant le montage / démontage de composants dans des équipements sous pression.
- L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
-
Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contact avec le processus sont suffisamment résistants (→ Données techniques).
-
Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondent à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur. Une mauvaise installation ou utilisation des appareils de mesure entraîne la perte des droits de garantie.
- Un fonctionnement correct et le respect de la précision de mesure ne peuvent être garantis que si les conditions environnantes indiquées dans les " Données techniques " sont respectées. Veiller notamment à ce que la gamme de pression maximale, l'étendue de mesure et la température ambiante permise ne soient pas dépassées.
3 Fonctionnement et caractéristiques
L'appareil surveille le débit d'un volume normalisé de gaz.
Il détecte les 4 paramètres process vitesse, débit, quantité consommée et température du fluide.
- Application :
- argone (Ar)
- dioxyde de carbone (CQ)
-
azote (N)
-
Sélection du fluide à surveiller → 10.6.8.
- Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 hPa, 15°C et humidité d'air relative 0%. L'appareil peut être réglé à d'autres conditions normalisées (→ 10.6.5 et → 10.6.6).
- Les conditions de fonctionnement générales relatives aux équipements remplis de gaz s'appliquent.
- Directive relative aux équipements sous pression (DESP) : Les appareils avec longueur de mesure correspondent à l'article 3 paragraphe (3) de la directive 97/23/CE et ont été conçus et fabriqués pour des gaz stables du groupe de fluides 2 selon les règles de l'art.
4 Fonction
4.1 Traitement des signaux de mesure
L'appareil affiche les valeurs process actuelles.
Il génère 2 signaux de sortie selon le paramétrage.
OUT1 : 4 options de sélection Paramétrage
- signal de commutation pour la valeur limite du débit → 10.3.1
- ou signal de commutation pour la valeur limite de la vitesse → 10.3.1 du fluide
- ou signal d'impulsions pour compteur totalisateur → 10.4.1
- ou signal de commutation pour compteur à présélection → 10.4.2
OUT2 : 6 options de sélection Paramétrage
- signal de commutation pour la valeur limite du débit → 10.3.2
- ou signal de commutation pour la valeur limite de la vitesse → 10.3.2 du fluide
- ou signal de commutation pour la valeur limite pour la température → 10.5.1
- ou signal analogique pour le débit → 10.3.3
- ou signal analogique pour la vitesse du fluide → 10.3.3
- ou signal analogique pour la température → 10.5.2
OUT2 (broche 2) peut être utilisée comme entrée au lieu de sortie pour un signal de remise à zéro → 10.4.7
4.2 Surveillance du débit
Le débit est surveillé par un système de mesure calorimétrique, les signaux de mesure sont évalués par l'électronique.
Les signaux pour mesurer le débit peuvent être fournis comme suit :
- Deux signaux de commutation pour les valeurs limites débit sur la sortie 1 et la sortie 2 ( 4.5).
- Un signal analogique proportionnel au débit (4...20 mA) sur la sortie 2 ( 4.6).
4.3 Contrôle de quantités consommées (fonction totalisateur)
L'appareil dispose d'un compteur totalisateur interne. Il additionne la valeur du débit continuellement. La somme correspond à la quantité actuelle consommée depuis la dernière remise à zéro.
- La valeur actuelle du compteur peut être affichée.
- En plus, la valeur avant la dernière remise à zéro est sauvegardée. Cette valeur peut aussi être affichée.
Le compteur sauvegarde la quantité consommée additionnée toutes les 10 minutes. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé. Une éventuelle perte de données peut donc être de 10 minutes au maximum.
- Débordement : Si la valeur maximale est dépassée (9 999 999 Nm ^3 ), le compteur est remis à 0.
Le compteur peut être remis à zéro comme suit :
→ 10.4.4 Remise à zéro du compteur manuelle.
→ 10.4.5 Remise à zéro du compteur contrôlée en fonction du temps.
→ 10.4.7 Configurer la remise à zéro du compteur par un signal externe.
4.3.1 Contrôle de quantités consommées avec sortie d'impulsions
La sortie 1 fournit une impulsion de comptage chaque fois que le débit réglé est atteint ( 10.4.1).
4.3.2 Contrôle de quantités consommées avec compteur à présélection
La sortie 1 commute lorsque le débit défini est atteint. (→ 10.4.2). 2 types de contrôle sont possibles :
- Contrôle de quantité dépendant du temps ( 10.4.5 Remise à zéro du compteur contrôlée en fonction du temps):
- Si la quantité x est atteinte pendant t, la sortie 1 commute et reste enclenchée jusqu'à ce que le compteur soit remis à zéro.
-
Si la quantité x n'est pas atteinte après l'écoulement du temps t, le compteur est remis à zéro automatiquement et le comptage recommence ; la sortie 1 ne commute pas.
-
Contrôle de quantité indépendant du temps (→ 10.4.6 Désactiver la remise à zéro du compteur).
- Si la quantité x est atteinte, la sortie 1 commute et reste enclenchée jusqu'à ce que le compteur soit remis à zéro.
4.4 Surveillance de température
Les signaux suivants peuvent être fournis pour la surveillance de température :
- Un signal de commutation pour la valeur limite température sur la sortie 2 ( 4.5).
- Un signal analogique proportionnel à la température (4...20 mA) sur la sortie 2 ( 4.6).
4.5 Surveillance du débit ou de la température / fonction de commutation
OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

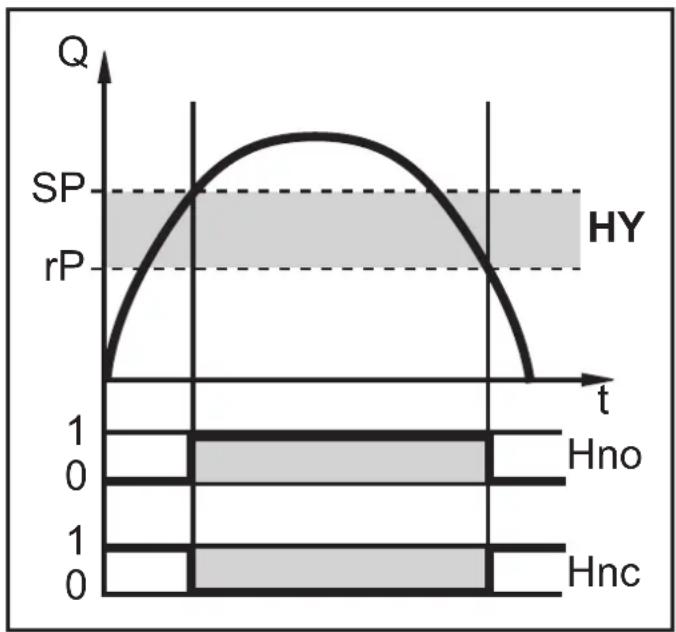

4.5.1 Fonction hystérésis
line
| t | Q | | ---- | ----- | | 0 | 0 | | 1 | 1 | | 2 | 1 | | 3 | 1 | | 4 | 1 | | 5 | 0 |Exemple de la surveillance du débit HY = hystérésis
Normalement ouvert : [OUx] = [Hno]
Normalement fermé : [OUx] = [Hnc]
D'abord le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclenchement (rPx) avec la différence souhaitée.
si SPx est modifié, rPx change automatiquement, la distance reste inchangée.

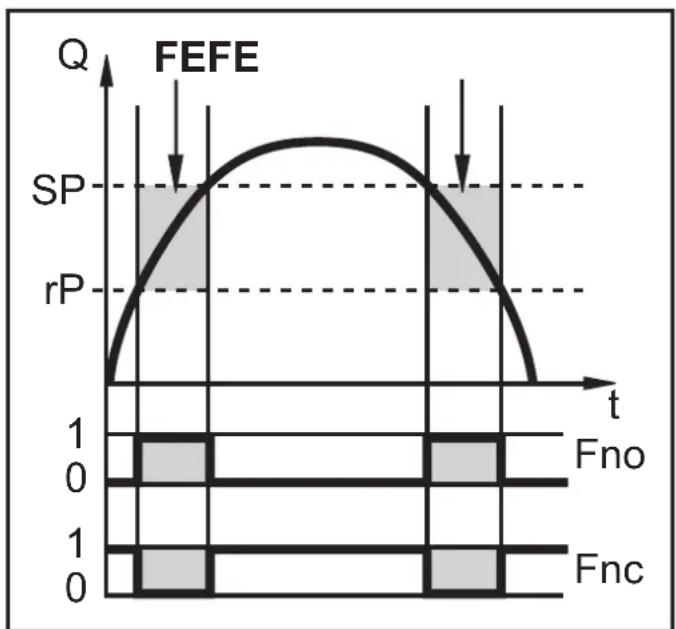

4.5.2 Fonction fenêtre
line
| t | Q | | ---- | ----- | | 0 | 0 | | 1 | SP | | 2 | SP | | 3 | rP | | 4 | 0 |Exemple de la surveillance du débit FE = fenêtre
Normalement ouvert : [OUx] = [Fno]
Normalement fermé : [OUx] = [Fnc]
La largeur de la fenêtre peut être réglée par la différence entre SPx et rPx. SPx = valeur supérieure rPx = valeur inférieure.

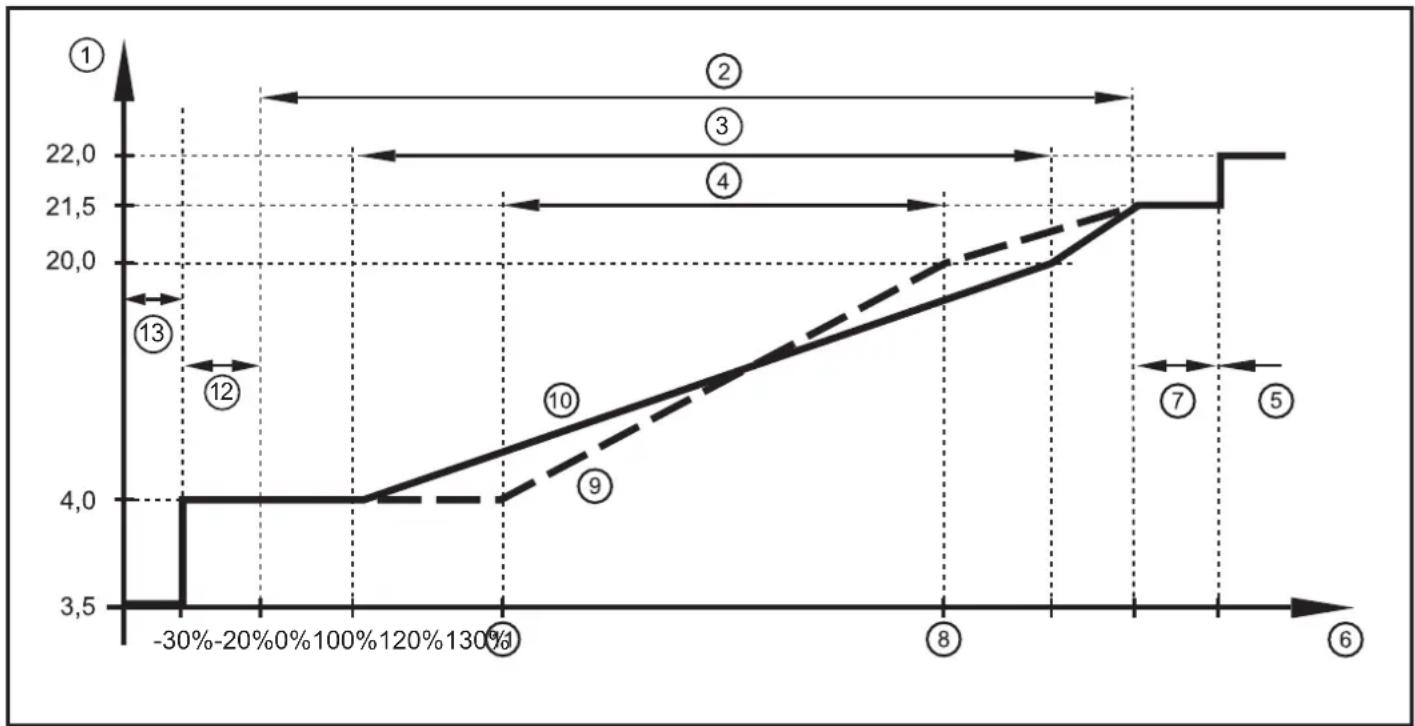

4.6 Contrôle du débit ou de la température / fonction analogique
Caractéristique de sortie analogique selon la norme IEC 60947-5-7
1: Courant de sortie en mA
2: Plage de fonctionnement
3: Etendue de mesure
4: Plage entre la valeur minimum et la valeur maximum de la sortie analogique
5: Message d'erreur [Err.] est affiché
6: Valeur finale de l'étendue de mesure (VEM)
7: Le message d'erreur [OL] est affiché (= overload)
8: Valeur maximum de la sortie analogique (AEP) : détermine à quelle valeur mesurée le signal de sortie est 20 mA.
9: Valeur du signal analogique si la valeur minimum de la sortie analogique est décalée
10 : Valeur du signal analogique en cas de réglage usine
11 : Valeur minimum de la sortie analogique (ASP) : détermine à quelle valeur mesurée le signal de sortie est 4 mA.
12 : Le message d'erreur [UL] est affiché (= underload)
13 : Message d'erreur [Err.] est affiché
Distance minimum entre ASP et AEP = 25 % de la valeur finale de l'étendue de mesure.
4.7 Réglage des conditions normalisées du débit de volume
L'appareil est réglé à un débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 hPa, 15°C et humidité d'air relative 0%.
L'appareil peut être réglé à d'autres conditions normalisées :
- Le point de menu [rEF.P] permet de régler la pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent (→ 10.6.5).
- Le point de menu [rEF.T] permet de régler la température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent (→ 10.6.6).
4.8 Suppression de faibles débits (LFC)
Cette fonction permet de supprimer de faibles débits ( 10.6.7). Des débits inférieurs à la valeur LFC n'ont pas d'effet sur l'affichage et les signaux de sortie.
Exemple : Si LFC = 0,5 est réglé, les débits inférieurs à 0,5 Nm³/h
5 Montage
Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés
5.1 Lieu de montage
Monter l'appareil derrière le sécheur frigorifique.
▶ Monter l'appareil à proximité de la charge.
▶ Si l'air comprimé est distribué dans le tuyau principal par des tuyaux parallèles : Monter l'appareil dans le tuyau principal.
▶ Le montage après l'unité de maintenance est également possible. Si de l'huile est utilisée pour des charges : monter l'appareil avant le lubrificateur.
5.2 Conditions de montage
Afin de réaliser la précision de mesure spécifiée, les conditions de montage suivantes doivent être respectées : longueurs d'entrée/sortie définies, superficie de la section du débit définie, profondeur d'immersion fixe et positionnement exact des éléments de mesure.
A la livraison, l'appareil est monté sur une longueur de mesure satisfaisant à ces conditions.
En cas de perturbations sur le côté d'entrée, des longueurs droites supplémentaires (B) sont recommandées :
 | Modifications du diamètre du tuyau | B = 5 x diamètre du tuyau |
 | Coude 90° B = 5 x diamètre du tuyau | |
 | Deux coudes 90°, un plan B = 10 x diamètre du tuyau | |
 | Deux coudes 90°, deux plans B = 15 x diamètre du tuyau | |
| Vanne, coulisseau B = 35 x diamètre du tuyau | ||

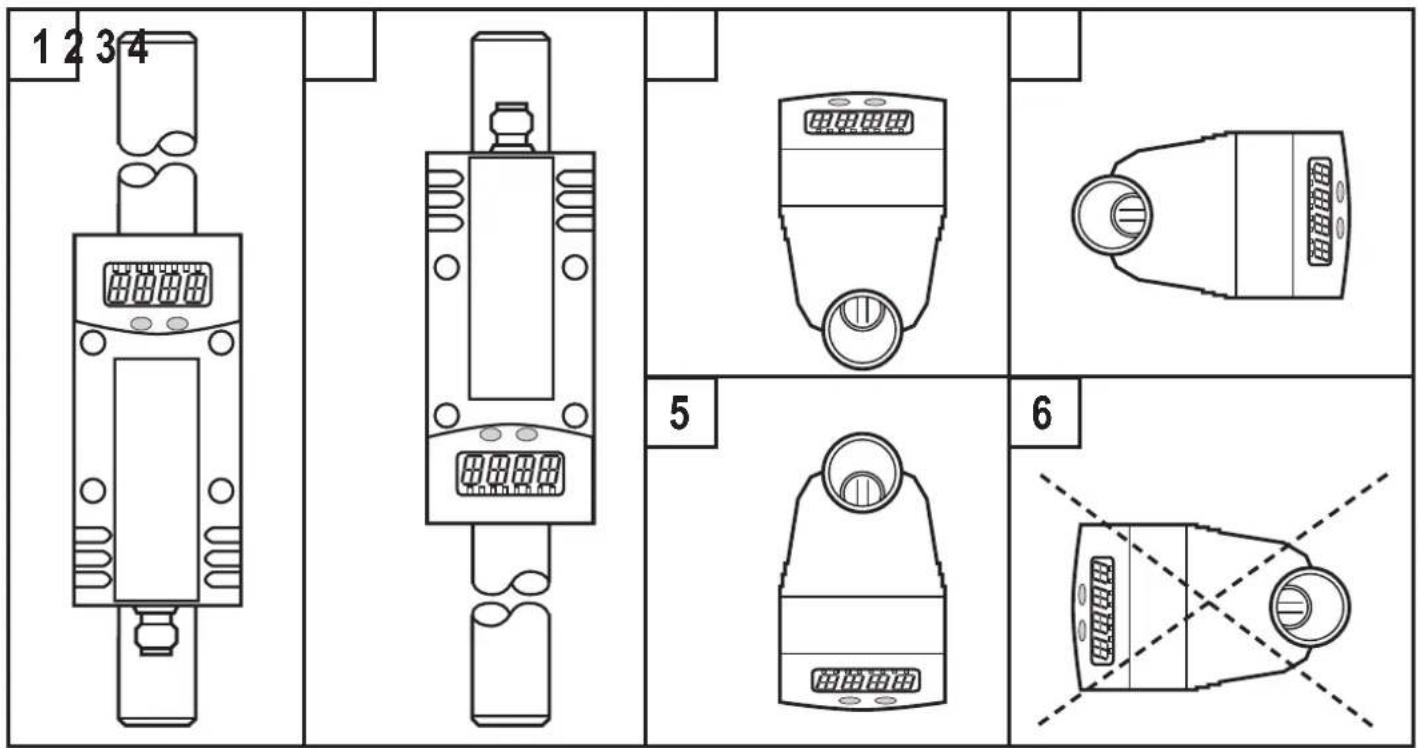

5.3 Position de montage
- Positions de montage permises : longueur de mesure verticale, toute position (fig. 1, 2) ; longueur de mesure horizontale, appareil vertical (fig. 3, 5) ; appareil au côté, longueur de mesure à gauche (fig. 4).
- Ne pas utiliser la position de montage montrée dans la fig. 6 (appareil au côté, longueur de mesure à droite). En cas de débit faible, la précision de mesure spécifiée ne peut pas être respectée.
SD5100 :
▶ Insérer l'appareil dans le tuyau selon le sens du débit (voir flèche sur l'appareil) et serrer.
SD5100 :
SD6100 ; SD8100:
6 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Alimentation en tension selon EN 50178, TBTS, TBTP.
▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :
BK : noir
BN : brun
BU : bleu
WH : blanc
Couleurs selon DIN EN 60947-5-2
Exemples de circuits :
| 2 x commutation positive 1 x commutation positive / 1 x analogique | |
 |  |
| Broche 1 L+ | |
| Broche 3 L- | |
| Broche 4 (OUT1) | • Signal de commutation : valeurs limites pour le débit• Signal d'impulsions : 1 impulsion chaque fois que le débit présélectionné est atteint• Signal de commutation : le compteur totalisateur a atteint la valeur présélectionnée• IO-Link |
| Broche 2 (OUT2/InD) | • Signal de commutation : valeurs limites pour le débit• Signal de commutation : valeurs limites pour la température• Signal analogique pour le débit• Signal analogique pour la température• Entrée pour le signal reset externe (InD) |
7 Eléments de service et d'indication
| • LED 1-6 = unité de la valeur process affichée actuellement → 11.1 Lecture de la valeur process• LED 7 = état de commutation de la sortie OUT2 / de l'entrée InD• LED 8 = état de commutation de la sortie OUT1 |
| 9: Affichage alphanumérique, 4 digits |
| • Débit actuel (avec le réglage SELd = FLOW)• Vitesse du fluide actuelle (avec le réglage SELd = FLOW)• Valeurs du compteur totalisateur (avec le réglage SELd = TOTL)• Température du fluide actuelle (avec le réglage SELd = TEMP)• Paramètres et valeurs de paramètres |
| 10 : Bouton [Mode/Enter] |
| • Sélection des paramètres• Validation des valeurs de paramètres |
| 11 : Bouton [Set] |
| • Lecture des valeurs de paramètres réglées• Changer les valeurs de paramètres• Changement au niveau de menu 2• Changement d'unité d'affichage en mode de fonctionnement normal (mode Run) |
8 Menu

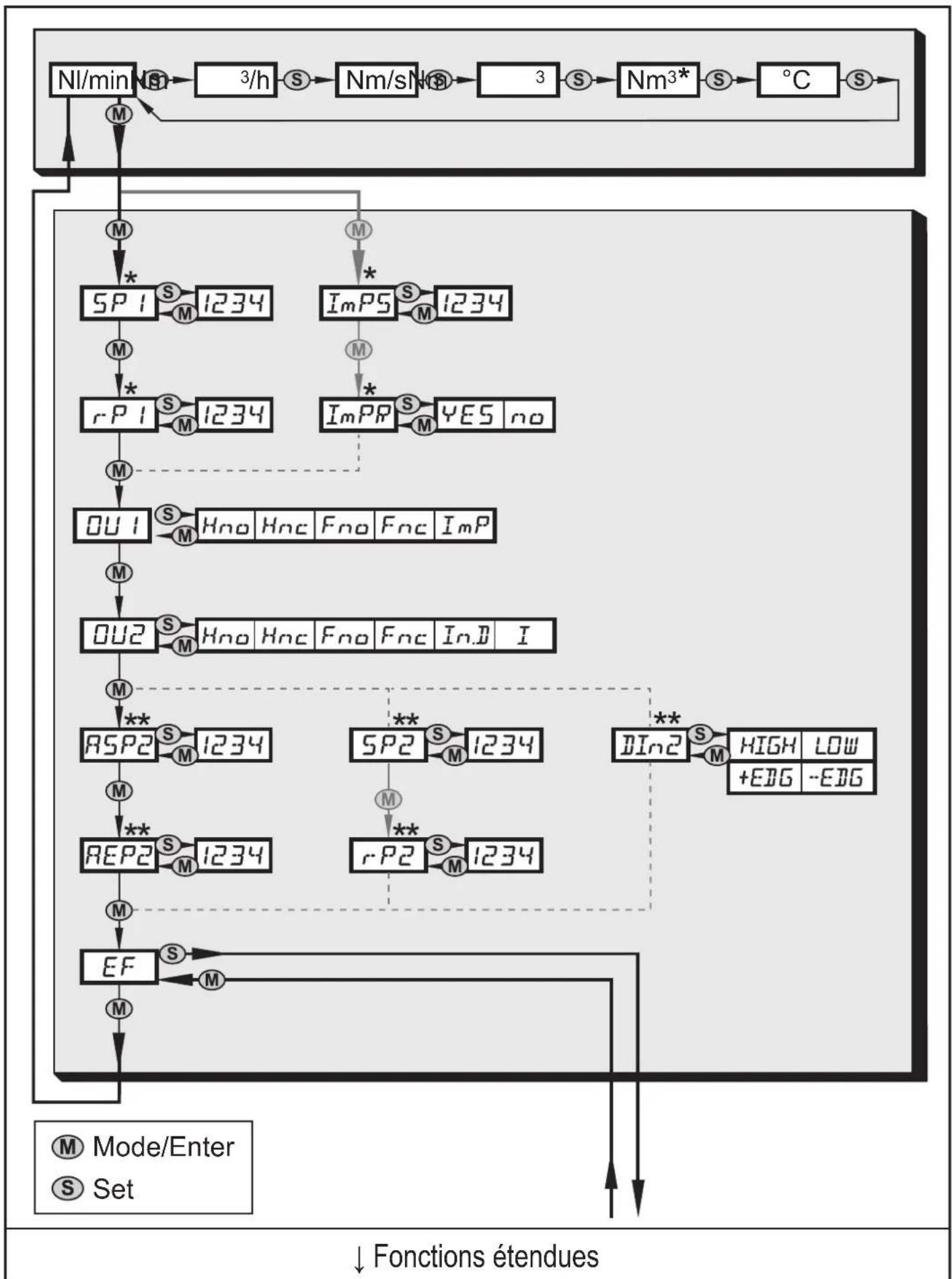

8.1 Menu principal
Explication du menu principal
| SP1 / rP1 Valeur | ur limite supérieure / inférieure pour le débit. |
| ImPS Valeur d'impulsions. | |
| ImPR | Répétition d'impulsions active (= sortie d'impulsions) ou pas active (= fonction compteur à présélection). |
| OU1 | Fonction de sortie pour OUT1 (débit ou quantité consommée) :- signal de commutation pour les valeurs limites- impulsion ou signal de commutation pour le compteur totalisateur. |
| OU2 | Fonction de sortie pour OUT2 (débit ou température) :- signal de commutation pour les valeurs limites- signal analogique : 4...20 mA [l]. |
| Comme alternative : configurer OUT2 (broche 2) comme entrée pour le signal reset externe : Réglage : [OU2] = [InD]. | |
| SP2 / rP2 Valeur | ur limite supérieure / inférieure pour le débit ou la température. |
| ASP2 / AEP2 | Valeur initiale analogique / valeur finale analogique pour le débit ou la température. |
| Dln2 Configuration | d'entrée (broche 2) pour la remise à zéro du compteur. |
| EF Fonctions étendues / accès au niveau de menu 2. | |
* Les paramètres ne sont indiqués qu'avec sélection respective sous OU1.
** Les paramètres ne sont indiqués qu'avec sélection respective sous OU2.
Nm ^3 = valeur actuelle du compteur en Nm ^3
Nm ^3* = valeur du compteur sauvegardée en Nm ^3
8.2 Fonctions étendues
8.3 Explication des fonctions étendues
| HI / LO Mémoire valeur maximum / minimum pour le débit. | |
| FOU1 Comportement de la sortie 1 en cas d'un défaut interne. | |
| FOU2 Comportement de la sortie 2 en cas d'un défaut interne. | |
| dAP | Amortissement des valeurs mesurées / constante d'amortissement en secondes. |
| rTo | Remise à zéro du compteur : remise à zéro manuelle / contrôlée en fonction du temps. |
| diS Fréquence de rafraîchissement et orientation de l'affichage. | |
| Uni Unité de mesure standard pour le débit : Nl/min, Nm^3/h ou Nm/s. | |
| SELd | Unité de mesure standard de l'affichage : valeur du débit, valeur du compteur ou température du fluide. |
| MEDI Sélection du fluide à surveiller. | |
| SEL2 | Quantité mesurée standard pour l'évaluation par OUT2 :- signal valeur limite ou signal analogique pour le débit.- signal valeur limite ou signal analogique pour la température. |
| rEF.P | Pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent. |
| rEF.T | Température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent. |
| LFC Suppression de faibles débits (low flow cut-off). | |
| rES Restauration des réglages de base effectués en usine. | |
* Les paramètres ne sont indiqués qu'avec sélection respective sous OU1.
** Les paramètres ne sont indiqués qu'avec sélection respective sous OU2.
9 Mise en service
Après la mise sous tension et l'écoulement du retard à la disponibilité d'env. 1 s, l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.
- Pendant le retard à la disponibilité, les sorties sont commutées selon la programmation :
- ACTIVE pour la fonction normalement ouvert (Hno / Fno)
- INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
- Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est à 20 mA (sortie courant) pendant le retard à la disponibilité.
10 Paramétrage
La sélection d'un fluide incorrect augmente les erreurs de mesure.
▶ Sélectionner le fluide avant la première mise en service et avant le réglage de toutes les autres valeurs de paramètres (→ 10.6.8 Sélectionner le fluide à surveiller).
Les paramètres peuvent être réglés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement.
Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.
▶ S'assurer qu'il n'y a pas de mauvais fonctionnement dans l'installation.
Pendant le paramétrage, l'appareil reste en mode de fonctionnement (mode Run). Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.
10.1 IO-Link
10.1.1 Informations générales
Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'une interface IO-Link (maître IO-Link).
L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement.
De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.
Vous trouverez plus d'informations sur IO-Link à www.ifm.com/fr/io-link.
10.1.2 Informations spécifiques à l'appareil
Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sous forme de table sur www.ifm.com/fr/io-link.
10.1.3 Outils de paramétrage
Vous trouverez toutes les informations nécessaires concernant le matériel et logiciel IO-Link sur www.ifm.com/fr/io-link.

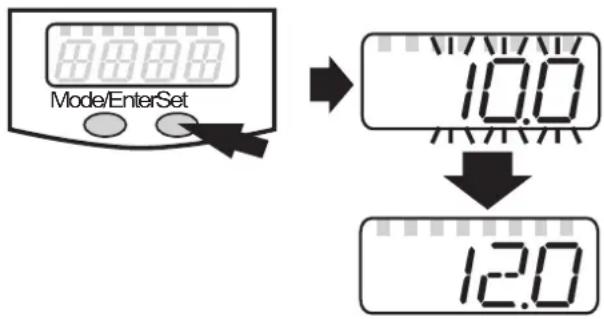

10.2 Paramétrage général
Chaque paramétrage se fait en 3 étapes :
| 1 | Sélectionner le paramètre► Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché. |  |
| 2 | Régler la valeur du paramètre► Appuyer sur [Set] et le maintenir appuyé.> La valeur actuelle du réglage clignote pendant 5 s.> Après 5 s : la valeur réglée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en le maintenant appuyé. |  |
| Les valeurs numériques sont incrémentées. Pour réduire la valeur :► Laisser l'affichage aller jusqu'à la valeur de réglage maximum.> Ensuite, le cycle recommence à la valeur de réglage minimum. | ||
| 3 | Valider la valeur de paramètre► Appuyer brièvement sur [Mode/Enter].> Le paramètre est indiqué de nouveau. La nouvelle valeur réglée est sauvegardée. | |
| Réglage d'autres paramètres► Recommencer par l'étape 1. | ||
| Terminer le paramétrage► Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, alternativement attendre 15 s (du niveau de menu 1) ou 30 s (du niveau de menu 2).> L'appareil se remet en mode de fonctionnement. | ||
Si [S.Loc] est affiché lors de l'essai de modifier une valeur de paramètres, une communication IO-Link est active (blocage temporaire) ou le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.
10.2.1 Changement du niveau de menu 1 au niveau de menu 2 :
| ► Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affiché. |  |
| ► Appuyer brièvement sur [Set].> Le premier paramètre du sous-menu est affiché (ici : [HI]). |  |
10.2.2 Verrouillage / déverrouillage
L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.
| ► S'assurer que l'appareil est en mode de fonctionnement normal.► Appuyer sur [Mode/Enter] + [Set] pendant 10 s.> [Loc] est affiché. |  |
 Durant le fonctionnement : [Loc] est affiché brièvement si l'on essaie de changer les valeurs des paramètres. | |
| Pour déverrouiller :► Appuyer sur [Mode/Enter] + [Set] pendant 10 s.> [uLoc] est affiché. |  |
A la livraison : non verrouillé
10.2.3 Timeout
Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.
10.3 Réglages pour le contrôle de la surveillance du débit
10.3.1 Réglages pour la surveillance des valeurs limites avec OUT1
| ► Sélectionner [Uni] et régler l'unité de mesure (→ 10.6.1).► Sélectionner [OU1] et régler la fonction de commutation.- [Hno] = fonction hystérésis / normalement ouvert- [Hnc] = fonction hystérésis / normalement fermé- [Fno] = fonction fenêtre / normalement ouvert- [Fnc] = fonction fenêtre / normalement fermé► Sélectionner [SP1] et régler la valeur à laquelle la sortie commute.► Sélectionner [rP1] et régler la valeur à laquelle la sortie est désactivée. |     |
10.3.2 Réglages pour le contrôle des valeurs limites avec OUT2
| ► Sélectionner [Uni] et régler l'unité de mesure(→ 10.6.1).► Sélectionner [SEL2] et régler [FLOW].► Sélectionner [OU2] et régler la fonction de commutation.- [Hno] = fonction hystérésis / normalement ouvert- [Hnc] = fonction hystérésis / normalement fermé- [Fno] = fonction fenêtre / normalement ouvert- [Fnc] = fonction fenêtre / normalement fermé► Sélectionner [SP2] et régler la valeur à laquelle la sortie commute.► Sélectionner [rP2] et régler la valeur à laquelle la sortie est désactivée. |  |
10.3.3 Mise à l'échelle de la valeur analogique pour le débit
| ► Sélectionner [Uni] et régler l'unité de mesure (→ 10.6.1).► Sélectionner [SEL2] et régler [FLOW].► Sélectionner [OU2] et régler la fonction.- [I] = un signal de courant proportionnel au débit (4...20 mA)► Sélectionner [ASP] et régler la valeur pour laquelle la valeur minimale est fournie.► Sélectionner [AEP] et régler la valeur pour laquelle la valeur maximale est fournie. | UniSEL2OU2ASPAEP |
10.4 Réglages pour le contrôle des quantités consommées
10.4.1 Réglages pour le contrôle de quantité par sortie d'impulsions
| ► Sélectionner [OU1] et régler [ImP].► Sélectionner [ImPS] et régler le débit pour lequel 1 impulsion est fournie (→ 10.4.3).► Sélectionner [ImPR] et régler [YES].> La répétition d’impulsions est active. La sortie 1 fournit une impulsion de comptage chaque fois que la valeur réglée en [ImPS] est atteinte. | OU1ImPSImPR |
10.4.2 Réglages pour le contrôle de quantité par compteur à présélection
| ► Sélectionner [OU1] et régler [ImP].► Sélectionner [ImPS] et régler le volume pour lequel la sortie 1 commute (→ 10.4.3).► Sélectionner [ImPR] et régler [no].> La répétition d’impulsions n’est pas active. La sortie commute quand la valeur réglée en [ImPS] est atteinte. Elle reste commutée jusqu’à ce que le compteur soit remis à zéro. | OU IImPSImPP |
10.4.3 Réglage de la valeur d'impulsions
► Sélectionner [ImPS].► Appuyer sur [Set] et le maintenir appuyé.> La valeur numérique actuelle clignote pendant 5 s, puis un des 4 chiffres devient actif et peut être modifié comme suit :1. Appuyer brièvement sur [Set]> le chiffre actif est modifié.2. Appuyer sur [Set]> le prochain chiffre à gauche devient actif. - Après un cycle complet du chiffre tout à gauche, l'afficheur passe à la plage de réglage supérieure suivante (le point décimal est déplacé ou l'affichage LED change).- Passage à une plage de réglage inférieure : Appuyer sur [Set] jusqu'à ce que toutes les zones soient parcourues et l'affichage retourne à la valeur initiale.3. Attendre sans appuyer sur des touches> le prochain chiffre à droite devient actif.► Appuyer brièvement sur [Mode/Enter] quand tous les 4 chiffres sont réglés. |  | ||||
| Plages de réglage : |  | ||||
| LED1) | Unité Affchage Valeur En pas de | ||||
| 4 Nm3 | 0,001...9,999 | 0,001...9,999 Nm3 0,001 Nm3 | |||
| 4 Nm3 | 10,00...99,99 | 10...99,99 Nm3 | 0,01 Nm3 | ||
| 4 Nm3 | 100,0...999,9 | 100...999,9 Nm3 | 0,1 Nm3 | ||
| 4 Nm3 | 1000...9999 | 1000...9999 m3 | 1 Nm3 | ||
| 4 + 6 | Nm3 x 103 | 10,00...99,99 | 10 000...99 990 Nm3 | 10 Nm3 | |
| 4 + 6 | Nm3 x 103 | 100,0...999,9 | 100 000...999...900 Nm3 | 100 Nm3 | |
| 4 + 62) | Nm3 x 103 | 1000 | 1 000 000 Nm3 | ||
| 4 + 63) | Nm3 x 103 | 1000...3000 | 1 000 000...3 000 000 Nm3 | 1000 Nm3 | |
| 1) LED indicatrice → 7 Eléments de service et d'indication2) SD5100; SD61003) SD8100 | |||||
10.4.4 Remise à zéro du compteur manuelle
| ► Sélectionner [rTo].► Appuyer sur [Set] jusqu'à ce que [rES.T] soit indiqué.► Appuyer brièvement sur [Mode/Enter].> Le compteur est remis à zéro. |   |
10.4.5 Remise à zéro du compteur contrôlée en fonction du temps
| ► Sélectionner [rTo].► Appuyer sur [Set] jusqu'à ce que la valeur souhaitée soit affichée (inter-valles de 1 heure jusqu'à 8 semaines).► Appuyer brièvement sur [Mode/Enter].► Appuyer sur [Set] jusqu'à ce que [rES.T] soit indiqué► Appuyer brièvement sur [Mode/Enter].> Le compteur est remis à zéro automatiquement après la valeur réglée. |   |
10.4.6 Désactiver la remise à zéro du compteur
| ► Sélectionner [rTo] et régler [OFF].> Le compteur n'est remis à zéro qu'après un débordement (= réglage usine).Débordement : quand la valeur maximale est atteinte, le compteur est remis à 0. |  |
10.4.7 Configurer la remise à zéro du compteur par un signal externe
| ► Sélectionner [OU2] et régler [InD].► Sélectionner [Din2] et régler le signal reset.- [HIGH] = reset avec signal haut- [LOW] = reset avec signal bas- [+EDG] = reset pour le front montant- [-EDG] = reset pour le front descendant |  |
 | |
| LED 7 (→ 7 Eléments de service et d'indication) affiche l'état de l'entrée même en cas de reset externe actif. |
10.5 Réglages pour la surveillance de température 10.5.1 Réglages pour le contrôle des valeurs limites avec OUT2
▶ Sélectionner [SEL2] et régler [TEMP].
▶ Sélectionner [OU2] et régler la fonction de commutation.
- [Hno] = fonction hystérésis / normalement ouvert
- [Hnc] = fonction hystérésis / normalement fermé
- [Fno] = fonction fenêtre / normalement ouvert
- [Fnc] = fonction fenêtre / normalement fermé
▶ Sélectionner [SP2] et régler la valeur à laquelle la sortie commute.
▶ Sélectionner [rP2] et régler la valeur à laquelle la sortie est désactivée.
▶ Sélectionner [SEL2] et régler [TEMP].
▶ Sélectionner [OU2] et régler la fonction.
- [I] = un signal de courant proportionnel à la température (4...20 mA)
▶ Sélectionner [ASP] et régler la valeur pour laquelle la valeur minimale est fournie.
▶ Sélectionner [AEP] et régler la valeur pour laquelle la valeur maximale est fournie.
10.6.1 Réglage de l'unité de mesure standard pour le débit
▶ Sélectionner [Uni] et régler l'unité de mesure : [Lmin] ou [m3h] ou [nmS].
Le réglage n'est effectif que pour la valeur du débit. Les valeurs du compteur (quantité consommée) sont affichées automatiquement avec l'unité de mesure assurant un maximum d'exactitude.
10.6.2 Configuration de l'affichage standard
| ► Sélectionner [SELd] et déterminer l'unité de mesure standard :- [FLOW] = l'afficheur montre la valeur actuelle de débit dans l'unité de mesure standard- [TOTL] = l'afficheur montre la valeur actuelle du compteur en Nmou 1000 Nm3- [TEMP] = l'afficheur montre la température actuelle du fluide en °C► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage.- [d1] = rafraîchissement de la valeur mesurée toutes les 50 ms- [d2] = rafraîchissement de la valeur mesurée toutes les 200 ms- [d3] = rafraîchissement de la valeur mesurée toutes les 600 ms- [rd1], [rd2], [rd3] = affichage comme d1, d2, d3 ; tourné de 180°- [OFF] = l'affichage est désactivé en mode de fonctionnement, par l'appui sur le bouton-poussoir la valeur process est indiquée pendant 15 s. | SELDi, S |
10.6.3 Réglage de l'amortissement des valeurs mesurées
| ► Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur t 63 %). | dAP |
10.6.4 Réglage du comportement des sorties en cas de défaut
| ► Sélectionner [FOU1] et régler la valeur- [On] = la sortie 1 est fermée en cas de défaut.- [OFF] = la sortie 1 est ouverte en cas de défaut.> Pour les deux valeurs ([ON] et [OFF]), le compteur ne continue pas l'addition en cas de défaut.- [OU] = la sortie 1 est activée comme défini par les paramètres, indépendamment du cas de défaut.► Sélectionner [FOU2] et régler la valeur- [On] = la sortie 2 est fermée en cas de défaut, le signal analogique passe à la valeur maximale (22 mA).- [OFF] = la sortie 2 est ouverte en cas de défaut, le signal analogique passe à la valeur minimale (3,5 mA).- [OU] =la sortie 2 est activée comme défini par les paramètres, indépendamment du cas de défaut. La forme du signal analogique correspond à CEI 60947-5-7 (→ Diagramme dans → 4.6). | FOU1FOU2 |
10.6.5 Régler la pression normale
| ► Sélectionner [rEF.P] et régler la pression normale souhaitée. Plage de réglage : 950...1050 hPa en pas de 1 hPa. | r-EFP |
10.6.6 Régler la température normale
| ► Sélectionner [rEF.T] et régler la température normale souhaitée. Plage de réglage : 0...25 °C en pas de 1 °C. | r-EF.T |
10.6.7 Régler la suppression de faibles débits
| ► Sélectionner [LFC] et régler la valeur limite.Plage de réglage : 0,1...0,8 Nm3/h en pas de 0,1 Nm3/h. | LFC |
10.6.8 Sélectionner le fluide à surveiller
► Sélectionner [MEDI] et régler le fluide souhaité :- [Ar] = argon.- [CO2] = dioxyde de carbone.- [N2] = azote. Le changement de milieu modifie les valeurs limites réglées pour les signaux de commutation et le signal analogique.► Sélectionner le fluide avant de régler les valeurs pour SPx, rPx, ASP et AEP. | MEDI |
10.7 Fonctions de service
10.7.1 Lire les valeurs min. et max. pour le débit
| ► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set].[HI] = valeur max., [LO] = valeur min.Effacer la mémoire► Sélectionner [HI] ou [LO].► Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché.► Appuyer brièvement sur [Mode/Enter].Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois. | HILO |
10.7.2 Restaurer les réglages usine
| ► Sélectionner [rES].► Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché.► Appuyer brièvement sur [Mode/Enter].Pour les réglages usine, voir la fin de cette notice ( 13).Il est utile que vous notiez vos réglages dans ce tableau avant d'exécuter la fonction.• $$ Après la remise au réglage usine, la valeur de la mémoire est 0. | r-ES |
11 Fonctionnement
11.1 Lecture de la valeur process
Les LED 1-6 signalent quelle valeur process est affichée actuellement.
La valeur process affichée par défaut (température, vitesse de débit ou valeurs du compteur totalisateur) peut être préréglée → 10.6.2 Configuration de l'affichage standard).
Il est possible de déterminer une unité de défaut pour le débit (NI/min ou Nm³/h ou Nm/s → 10.6.1).
11.2 Changement d'unité en mode Run
En mode Run, appuyer brièvement sur [Set]. A chaque fois que le bouton est actionné, l'appareil change d'unité d'affichage.
L'appareil affiche la valeur process actuelle pendant env. 15 s dans l'unité d'affichage sélectionnée, la LED correspondante est allumée.
| 1 Volume de débit actuel par minute NI/min | |||
| 2 Volume de débit actuel par heure Nm | ^3 /h | ||
| 3 Vitesse actuelle du fluide Nm / s | |||
| 4 □ | * Totalisatur | Quantité actuelle consommée depuis le dernier reset | Nm ^3 |
| 4 Quantité | Nm | ^3 | |
| 4 + 6 □ | Quantité actuelle consommée depuis le dernier reset | Nm ^3 x 10^3 | |
| 4 + 6 □( | Quantité consommée avant le dernier reset | Nm ^3 x 10^3 | |
| 5 Température actuelle du fluide °C | |||
□ LED allumée ; ⚙ LED clignote
11.3 Lecture des valeurs de paramètres réglées
▶ Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché.
▶ Appuyer brièvement sur [Set].
L'appareil affiche la valeur de paramètre correspondante.
Après env. 15 s (du niveau de menu 1) ou 30 s (du niveau de menu 2), il affiche de nouveau le paramètre, ensuite il se remet en mode Run.
11.4 Messages d'erreur
| [SC1] Court-circuit de OUT1* |
| [SC2] Court-circuit de OUT2* |
| [SC] Court-circuit des deux sorties* |
| [OL] Valeur mesurée > 120 % de la valeur finale de l'étendue de mesure |
| [UL] Valeur mesurée < -20 % de la valeur finale de l'étendue de mesure (température) |
| [Err] Clignotant : défaut de la sonde de mesure ou valeur mesurée > 130 % de la valeur finale de l'étendue de mesure |
* La sortie respective est désactivée tant que le court-circuit existe.
Ces messages sont affichés même si l'afficheur est désactivé.
11.5 Conditions générales de fonctionnement
L'appareil ne nécessite aucun entretien en cas de fluides qui ne collent pas aux sondes de mesure.
- De temps en temps, contrôler visuellement la présence éventuelle de dépôts sur les sondes de mesure.
- Les nettoyer, le cas échéant, à intervalle régulier. Pour ce faire, utiliser un produit de nettoyage approprié (par ex. une solution à base d'alcool).
- Eviter une détérioration mécanique des sondes de mesure.
12 Données techniques et schéma d'encombrement
Données techniques et schéma d'encombrement sur www.ifm.com.
13 Réglage usine
| Réglage usine Réglages par l'utilisateur | ||
| SP1 20 % * | ||
| rP1 19,5 % | * | |
| ImPS 0,001 | ||
| ImPR YES | ||
| OU1 Hno | ||
| OU2 I | ||
| SP2 40 % * | ||
| rP2 39,5 % | * | |
| ASP2 0 % * | ||
| AEP2 100 % * | ||
| FOU1 OFF | ||
| FOU2 OFF | ||
| dAP 0,6 | ||
| rTo OFF | ||
| diS d3 | ||
| Uni nm3h | ||
| SELd | FLOW | |
| SEL2 | FLOW | |
| rEF.P | 1013 hPa | |
| rEF.T | 15 °C | |
| LFC | 0,25 % * | |
| MEDI | CO2 | |
* valeur finale de l'étendue de mesure
Plus d'informations sur www.ifm.com
