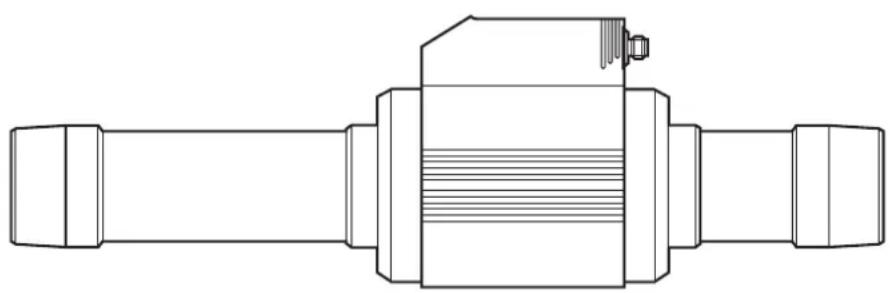

MODE D'EMPLOI SD2000 IFM

Notice d'utilisation

Compteur d'air comprimé

efector300

SD2000

FR

Contenu

1 Remarque préliminaire 4

1.1 Symboles utilisés 4

2 Consignes de sécurité 4

3 Fonctionnement et caractéristiques 5

4 Fonction 5

4.1 Traitement des signaux de mesure 5
4.2 Surveillance du débit 6
4.3 Contrôle de quantités consommées (fonction totalisateur) 6

4.3.1 Contrôle de quantités consommées avec sortie d'impulsions 6
4.3.2 Contrôle de quantités consommées avec compteur à préselection....7

4.4 Surveillance de tempéature 7
4.5 Surveillance du début ou de la température / fonction de commutation......8
4.6 Contrôle du début ou de la température / fonction analogue 9
4.7 Réglage des conditions normalisées du début de volume 10
4.8 Suppression de faibles débits (LFC) 10

5 Montage 10

5.1 Lieu de montage 10
5.2 Conditions de montage 10
5.3 Position de montage 11
5.4 Montage dans des tuyaux 11

6 Raccordement electrique. 12

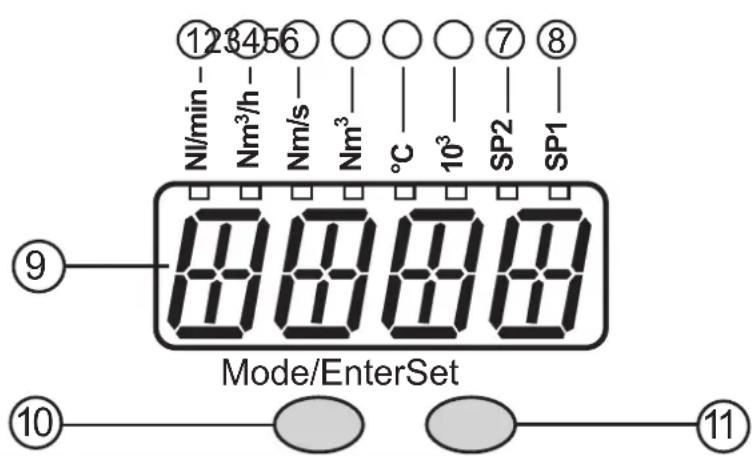

7 Eléments de service et d'indication 13

8 Menu 14

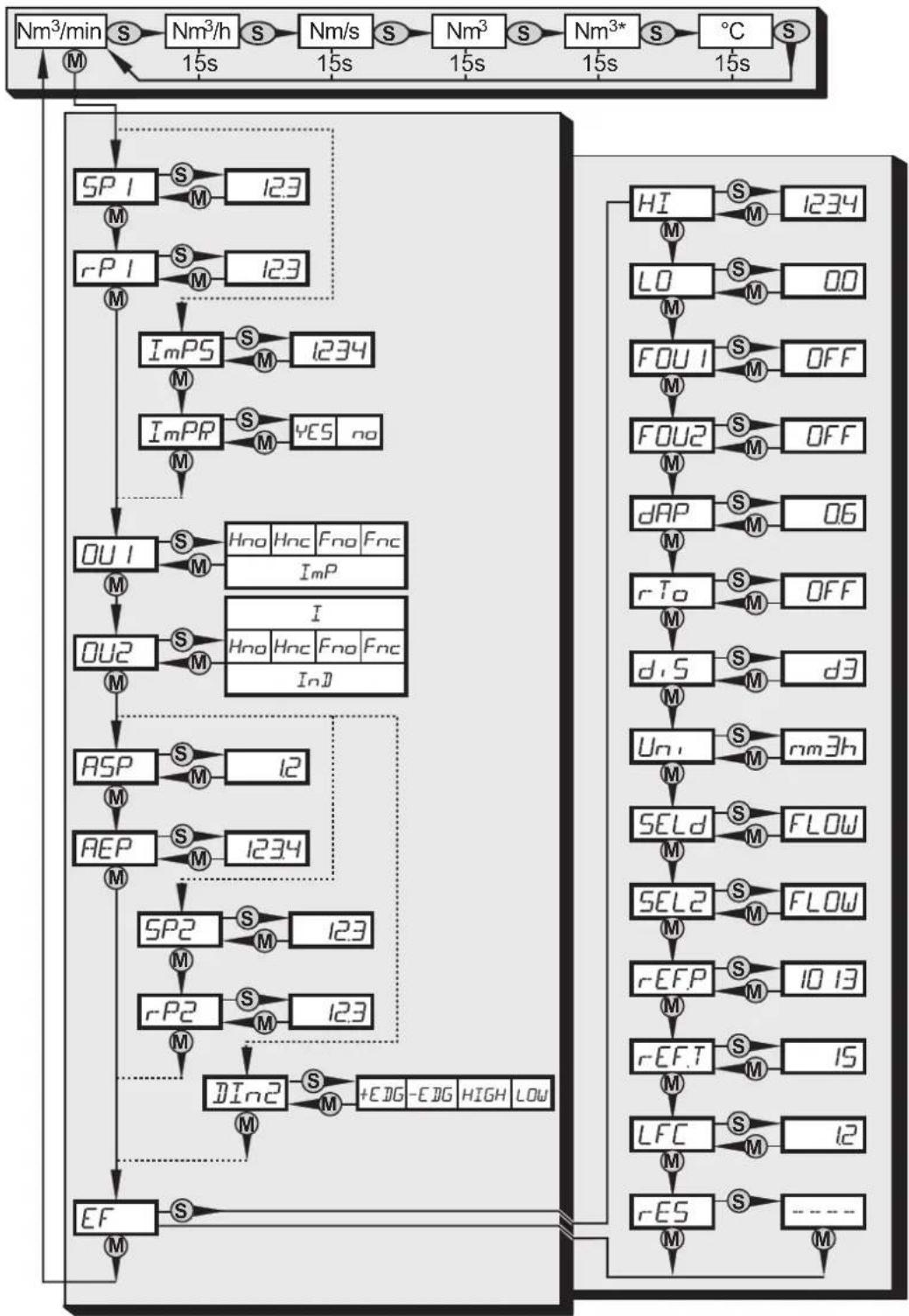

8.1 Structure de menu 14
8.2 Explication du menu 15

9 Paramétrage 16

9.1 Paramétrage général 17
9.2 Reglages pour la surveillance du début 19

9.2.1 Réglages pour la surveillance des valeurs limites avec OUT1....19
9.2.2 Reglages pour le contrôle des valeurs limites avec OUT2 19
9.2.3 Mise à l'échelle de la valeur analogue pour le début 19

9.3 Reglages pour le contrôle des quantités consommées 19

9.3.1 Réglages pour le contrôle de quantité par sortie d'impulsions 19
9.3.2 Réglages pour le contrôle de quantité par compteur à préselection ..20
9.3.3 Réglages pour la remise à zéro du compteur contrôle par le programme 20
9.3.4 Désactiver la remise à zéro du compteur 20
9.3.5 Configurer la remise à zéro du compteur par un signal externe.....20

9.4 Reglages pour la surveillance de la température 21

9.4.1 Réglages pour le contrôle des valeurs limites avec OUT2 21
9.4.2 Mise à l'échelle de la valeur analogique pour la température 21

9.5 Reglages par l'utilisateur (option) 21

9.5.1 Réglage de l'unité de mesure standard pour le débit 21
9.5.2 Configuration de l'affichage standard 22
9.5.3 Réglage de l'amortissement des valeurs mesurées 22
9.5.4 Réglage du comportement des sorties en cas de défaut 22
9.5.5 Régler la pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le début se reféréNT 22
9.5.6 Régler la température normale à laquelle les valeurs de mesure et les valeurs affichées pour le début se réferent 23
9.5.7 Régler la suppression de faibles débits 23

9.6 Fonctions de service 23

9.6.1 Lire les valeurs min. et max. pour le début 23
9.6.2 Restaurer les réglages usine 23

9.7 Réglage du compteur à préselection / de la valeur d'impulsions (ImPS) .....24

10 Fonctionnement 26

10.1 Lecture des valeurs de paramètres régées 26
10.2 Changement d'unité en mode Run 26
10.3 Messages d'erreur 27
10.4 Conditions generales de fonctionnement 27

11 Données techniques et schéma d'encombrement 27
12 Réglage usine 28

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

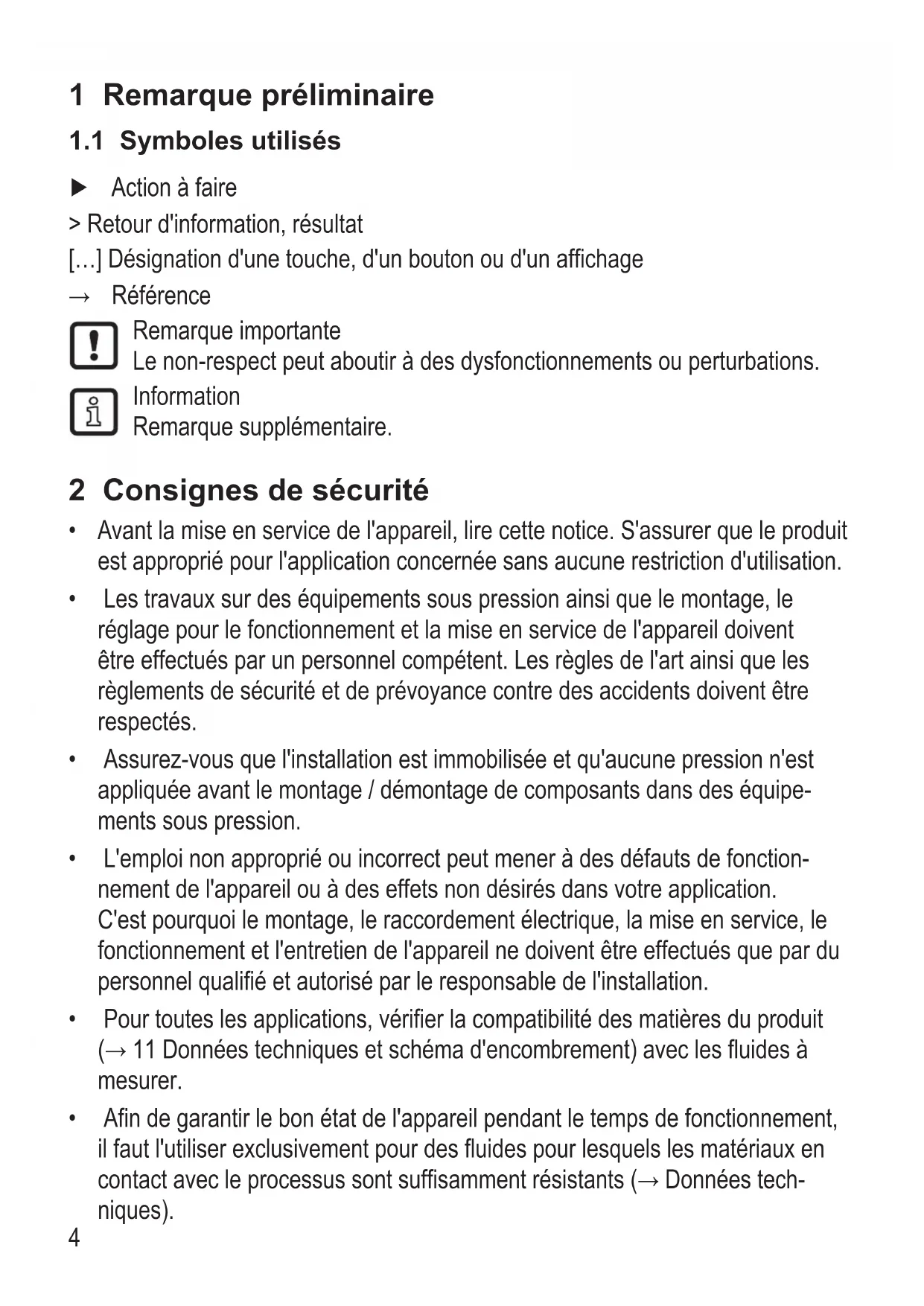

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lore cette notice. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Les travaux sur des équipements sous pression ainsi que le montage, le réglage pour le fonctionnement et la mise en service de l'appareil doivent être effectuels par un personnel compétent. Les règles de l'art ainsi que les règlements de sécurité et de prévoyance contre des accidents doivent être respectés.
  Assurez-vous que l'installation est immobilisée et qu'aucune pression n'est appliquée avant le montage / démontage de composants dans des équipements sous pression.
• L'emploi non approprié ou incorrect peut mener à des définits de fonctionnement de l'appareil ou à des effets non désirsés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Pour toutes les applications, vérifier la compatibilité des matières du produit ( 11 Données techniques et schéma d'encombrement) avec les fluides à mesurer.

• Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contact avec le processus sont suffisamment résistants ( Données techniques).

• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondant à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilitaire. Une mauvaise installation ou utilisation des appareils de mesure entraine la perte des droits de garantie.

3 Fonctionnement et caractéristiques

L'appareil survoie le débit d'un volume normalisé d'air compré.

Il déetecte les 4 paramètres process vitesse, débit, quantité consommée et température du fluide.

Application: installations d'air compré.
- Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 hPa, 15^ et humidité d'air relative 0% .
- D'autres conditions normalisées peuvent être régliées pour l'appareil ( 9.5.5 et 9.5.6).
- Les conditions de fonctionnement générales relatives aux équipements sous pression s'appliquent.
- Directive sur les équipements souspression (DESP): Les apparciels avec longueur de mesure correspondant à l'article 3 paragraphe (3) de la directive 97/23/CE et ont été conçus et fabriqués pour des gaz stables du groupe de fluides 2 selon les règles de l'art.

4 Fonction

4.1 Traitement des signaux de mesure

L'appareil affiche les valeurs process actuelles.
Il génère 2 signaux de sortie selon le paramétrage.

OUT1: 4 options de sélection

Signal de commutation pour la valeur limite du débit (→ 9.2.1)

ou signal de commutation pour la valeur limite de la vitesse du début ( 9.2.1)

ou séquence d'impulsions pour compteur volumétrique (→ 9.3.1)

ou signal de commutation pour compteur à préselection (→ 9.3.2)

OUT2:6 options de selection

Signal de commutation pour la valeur limite du débit (→ 9.2.2)

ou signal de commutation pour la valeur limite de la vitesse du début ( 9.2.2)

ou signal de commutation pour la valeur limite de la tempereature .... (→ 9.4.1)
ou signal analogique pour le début (→ 9.2.3)
ou signal analogique pour la vitesse du début (→ 9.2.3)
ou signal analogique pour la températe (→ 9.4.2)

OUT2 (broche 2) peut être utilisée comme entrée

au lieu de sortie pour un signal de remise à zéro : ( 9.3.5)

4.2 Surveillance du débit

Le débit est surveillé par un système de mesure calorimétrique, les signaux de mesure sont évalués par l'électronique.

• 2 signaux de commutation pour des valeurs limites de débit peuvent être fournis (sortie 1 et sortie 2). Fonctions de commutation 4.5 .
• Un signal analogique (4...20 mA) proportionnel au début est fourni sur la sortie 2. Fonctions analogiques 4.6 .

4.3 Contrôle de quantités consommées (fonction totalisateur)

L'appareil dispose d'un compteur volumétrique interne. Il additionne la valeur du débit continulement. La somme correspond à la quantité actuelle consommée depuis la première remise à zéro.

La valeur actuelle du compteur peut etre affichee.
- En plus, la valeur avant la dernière remise à zéro est sauvégardée. Cette valeur peut aussi être affichée.
- Le compteur sauvégarde la quantité consommée additionnelle toutes les 10 minutes. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est régée, l'intervalle de temps écoulé est aussi sauvégarde. Une éventuelle perte de données peut donc être 10 minutes au maximum.
- Débordement: si la valeur maximale est dépasse (9 999 999 Nm³), le compteur est remis à 0.

Le compteur peut être remis à zéro comme suit :

• Reset manuel ( 9.3.3) .
• Reset automatique contrôle en fonction du temps ( 9.3.3) .
• Signal d'entrée externe sur broche 2 ( 9.3.5) .

4.3.1 Contrôle de quantités consommées avec sortie d'impulsions

La sortie 1 fournit une impulsion de comptage chaque fois que la valeur reglee en [ImPS] est atteinte ( 9.3.1) .

4.3.2 Contrôle de quantités consommées avec compteur à préselection

2 types de contrôle sont possibles :

• Contrôle de quantité dépendante du temps.

• Réglages : [lmPS] = quantité X, [lmPR] = [no], [rTo] = durée t.

• Si la quantité X est atteinte pendant t, la sortie 1 commute et reste enclenchée jusqu'à ce que le compteur soit remis à zéro via l'entrée TOR ou [rTo] = [rED.T].

Dans ce cas, la remise à zéro du totalisateur contrôle en fonction du temps n'est pas effectué si [lmPS] = quantité X est dépasse.

• Si la quantité x n'est pas atteinte après l'écoulement du temps t, le compteur est remis à zéro automatiquement et le comptage recommence ; la sortie 1 ne commute pas.

• Contrôle de quantité indépendante du temps.

• Réglages : [lmPS] = quantité X, [lmPR] = [no], [rTO] = [OFF].
• Si la quantité X est atteinte, la sortie 1 commute et reste enclenchée jusqu'à ce que le compteur soit remis à zéro via l'entrée TOR ou [rTo] = [rED.T].

4.4 Surveillance de température

• Un signal de commutation peut être fourni pour des valeurs limites de température sur la sortie 2. Fonctions de commutation 4.5.
• Un signal analogique proportionnel à la température (4...20 mA) peut être fourni sur la sortie 2. Fonctions analogiques 4.6.

4.5 Surveillance du débit ou de la température / fonction de commutation

OUTx change son état de commutation si les seuils de commutation régès (SPx, rPx) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hysteresis / normalement ouvert (fig. 1): [OUX] = [Hno].
• Fonction hystérisis / normalement fermé (fig. 1): [OUX] = [Hnc].

D'abord le seuil d'enclenchement (SPx) est régle, ensuite le seuil de déclenchement (rPx) avec la différence souhaïée. Prendre en compte : si SPx est modifié, rPx change automatiquement, la distance resteinchangée.

• Fonction fenêtre / normalement ouvert (fig. 2): [OUX] = [Fno].
• Fonction fenêtre / normalement fermé (fig. 2) : [OUX] = [Fnc]. La largeur de la fenêtre peut être régée par la différence entre SPx et rPx.SPx = valeur supérieure, rPx = valeur inférieure.

4.6 Contrôle du débit ou de la température / fonction analogue

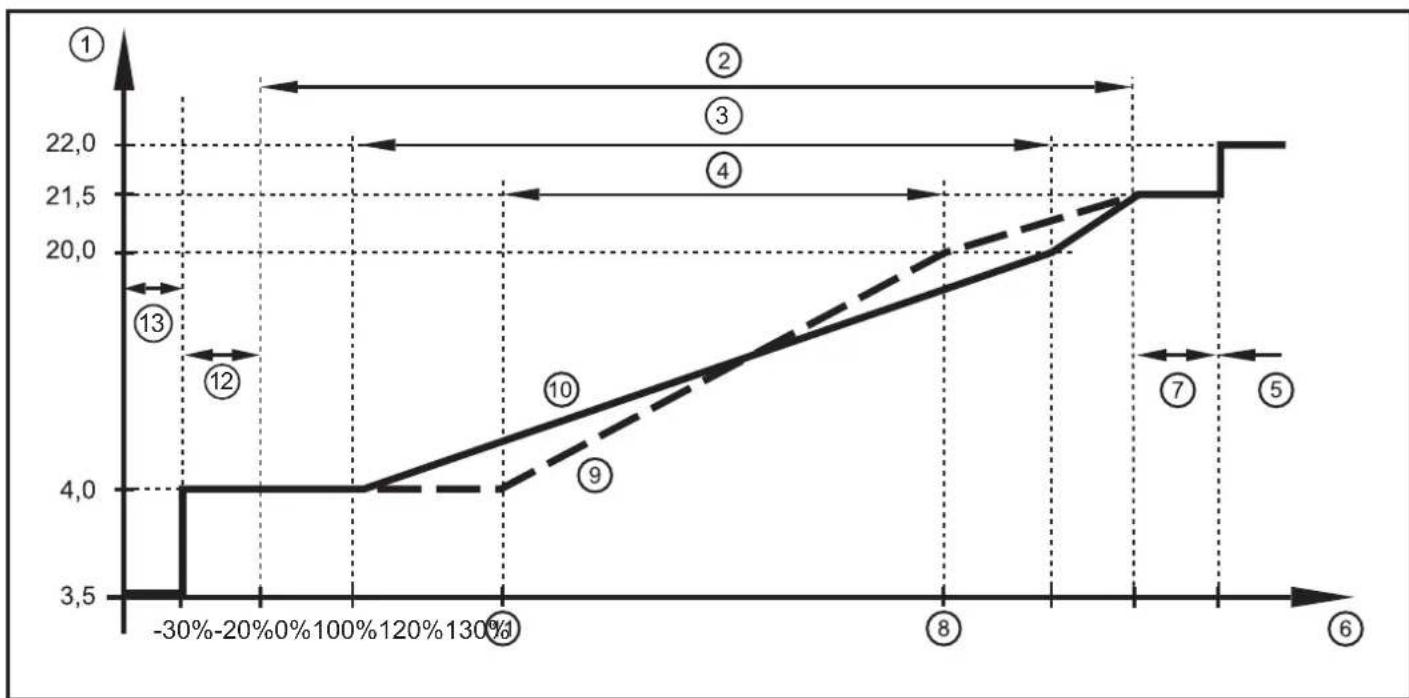

Caracteristique de la sortie analogique selon la norme CEI 60947-5-7
1: Courant de sortie en mA
2: Plage de fonctionnement
3: Etendue de mesure
4: Plage entre la valeur minimum et la valeur maximum de la sortie analogue
5: Message d'erreur [Err.] est affché.
6: Valeur finale de l'etendue de mesure (VEM)
7: Le message d'erreur [OL] est affché (= overload)
8: Valeur maximum de la sortie analogique (AEP): déterminé à chaque valeur mesurée le signal de sortie est 20mA .
9: Valeur du signal analogique si la valeur minimum de la sortie analogue est décalée
10 : Valeur du signal en cas de réglage usine
11 : Valeur minimum de la sortie analogique (ASP) : déterminé à chaque valeur mesurée le signal de sortie est 4 mA.
12: Le message d'erreur [UL] est affché (= underload)
13: Message d'erreur [Err.] est affché.

Distance minimum entre ASP et AEP = 25 % de la valeur finale de l'etendue de mesure.

4.7 Réglage des conditions normalisées du débit de volume

L'appareil est reglé à un débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 hPa, 15^ et humidité d'air relative 0% .

L'appareil peut être régle à d'autres conditions normalisées :

• Le point de menu [rEF.P] permet de régler la pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le début se refèrent ( 9.5.5).
• Le point de menu [rEF.T] permet de régler la température normale à laquelle les valeurs de mesure et les valeurs affichées pour le début se refèrent (→ 9.5.6).

4.8 Suppression de faibles débits (LFC)

Cette fonction permet de supprimer de faibles débits ( 9.5.7) . Des débits inférieurs à la valeur LFC n'ont pas d'effet sur l'affichage et les signaux de sortie.

Exemple : Si LFC = 0,5 est reglé, les débits inférieurs à 0,5 Nm³/h sont supprimés.

5 Montage

Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés.

5.1 Lieu de montage

• Derrière le sécheur frigorifique / à proximité de la charge.
• Si l'air comprime est distribué dans le tuyau principal par des tuyaux paralleles, l'appareil doit être monté dans le tuyau principal.
• Le montage après l'unité de maintenance est également possible (si de l'huile est utilisée pour des charges, l'appareil doit être monté avant le lubrificateur).

5.2 Conditions de montage

Afin de réaliser la précision de mesure spécifiée, les conditions de montage suivantes doivent être respectées : Longueurs d'entrée/sortie définies, superficie de la section du début définie, profondeur d'immersion fixe et positionnement exact des éléments de mesure.

A la livraison, l'appareil est monté sur une longueur de mesure satisfaisant à ces conditions.

En cas de perturbations sur le (:oté d'entrée, des longueurs droites supplémentaires (B) sont recommandées :

Modifications du diamètre du tuyau B = 5 x diamètre du tuyau

Coude 90° B = 5 x diamètre du tuyau

Deux coudes 90°, un plan B = 10 x diamètre du tuyau

Deux coudes 90°, deux plans B = 15 x diamètre du tuyau

Vanne, couisseau B = 35 x diamètre du tuyau

FR

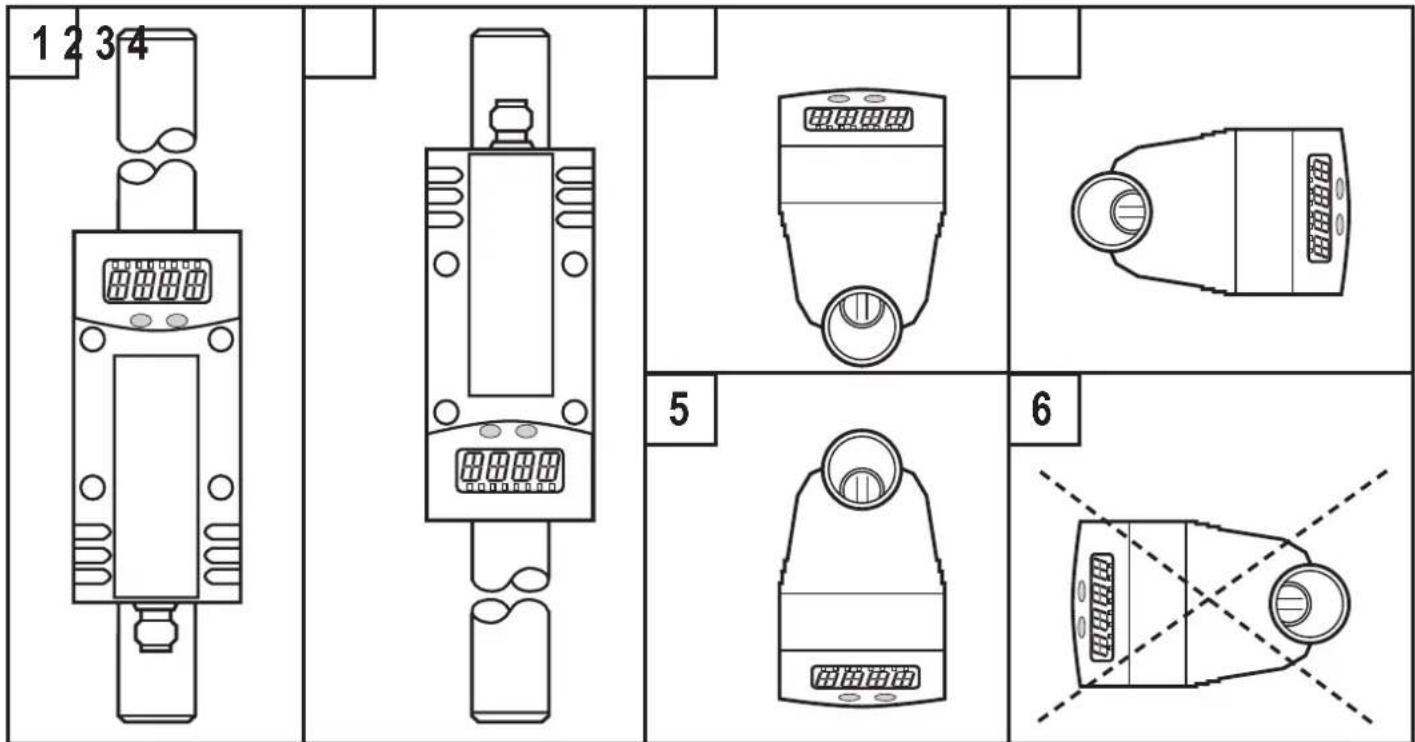

5.3 Position de montage

• Positions de montage permises : longueur de mesure verticale, toute position (fig. 1,2) ; longueur de mesure horizontale, apparéil vertical (fig. 3, 5) ; apparéil au côté, longueur de mesure à gauche (fig. 4).
• Ne pas utiliser la position de montage montré dans la fig. 6 (appareil au côte, longueur de mesure à droite). En cas de début faible, la précision de mesure spécifique ne peut pas être respectée).

5.4 Montage dans des tuyaux

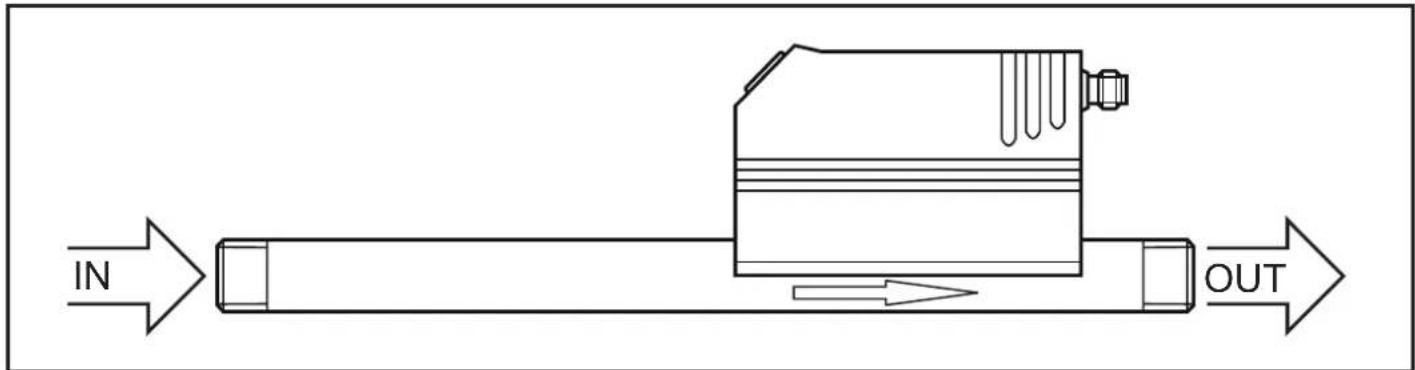

Insérer l'appareil dans le tuyau selon le sens du début (voir flèche sur l'appareil) et serrer.

6 Raccordement électrique

L'appareil doit être monté par un electricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension.

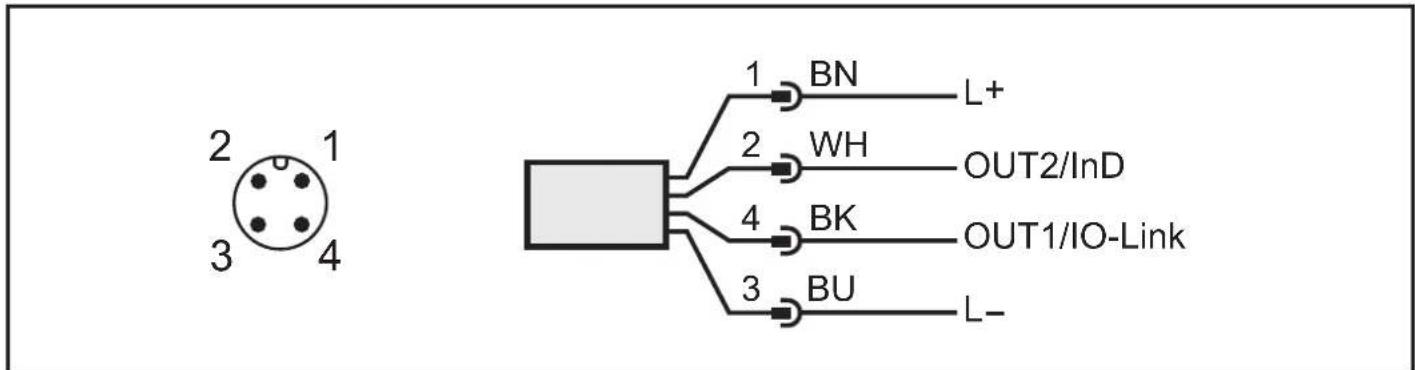

Raccorder l'appareil comme suit :

Broche 1 Uaïm+
Broche 3 Uaïm-
Broche 4 (OUT1)	Signal de commutation : valeurs limites pour le débit. Signal de commutation : le compteur volumétrique a atteint la valeur présélectionnée. Impulsions : 1 impulsion chaque fois que le débit présélectionné est atteint. Voie de données pour la communication bidirectionnelle. IO-Link.
Broche 2 (OUT2/InD)	Signal de commutation : valeurs limites pour le débit. Signal de commutation : valeurs limites pour la température. Signal analogique pour le débit. Signal analogique pour la température. Entrée pour le signal "remise à zéro compteur".

Couleurs des fils conducteurs des connecteurs fémelles ifm :

7 Éléments de service et d'indication

1 à 8 : LED indicatrices

- LED 1 (verte) = débit actuel en Normo mètre cube / minute (Nm3/min).

- LED 2 (verte) = débit actuel en Normo mètre cube / heures (Nm3/h).

- LED 3 (verte) = débit actuel en Normo mètre / seconde (Nm/s).

- LED 4 (verte) = quantité actuelle consommée depuis le dernier reset en Normo mètres cube (Nm3).

- LED 4 (verte) clignotante = quantité consommée avant le dernier reset en Normo mètres cube (Nm3).

- LED 4 (verte) et 6 (verte) = quantité actuelle consommée depuis le dernier reset en Normo mètres cube (valeurs > 9999 sont affichées en mode exponentiel 103).

- LED 4 (verte) et 6 (verte) clignotantes = quantité consommée avant le dernier reset en Normo mètres cube103 (valeurs > 9999 sont affichées en mode exponentiel 103).

- LED 5 (verte) = température du fluide actuelle en °C.

- LED 7 (jaune) = état de commutation de la sortie correspondante (LED affiche l'état de l'entrée même en cas d'un reset externe actif)

- LED 8 (jaune) = état de commutation de la sortie correspondante.

9: Affichage alphanumeric, 4 digits

- Affichage du débit actuel (pour le réglage [Uni] = [nm3h] et [SELd] = [FLOW]).

- Affichage de la vitesse actuelle du débit (pour le réglage [Uni] = [nmS] et [SELd] = [FLOW]).

- Affichage de la valeur du compteur (pour le réglage [SELd] = [TOTL]).

- Affichage de la température du fluide actuelle (pour le réglage [SELd] = [TEMP]).

- Affichage des paramètres et valeurs de paramètres.

10: Bouton Mode/Enter

- Sélection des paramètres et confirmation des valeurs de paramètres.

11: Bouton Set

- Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).

- Changement d'unité d'affichage en mode de fonctionnement normal (mode Run).

8 Menu

8.1 Structure de menu

M = [Mode/Enter]/ S = [Set]
- Nm^3 = valeur actuelle du compteur en Nm^3 / Nm^3* = valeur du compteur sauvégardée en Nm
- Les valeurs de paramètres sous forme de chiffres sont des réglages usine ou des exemples au hasard.

8.2 Explication du menu

SP1/rP1 Valeur	EUR limite supérieure / inférieure pour le débit.
ImPS Valeur	d'impulsions.
ImPR	Répartition d'impulsions active (= sortie d'impulsions) ou pas active (=fonction compteur à préselection).
OU1	Fonction de sortie pour OUT1 (débit ou quantité consommée): - signal de commutation pour les valeurs limites : fonction hysteresis ou fenêtre, soit en normalement ouvert soit en normalement fermé. - impulsion ou signal de commutation pour le compteur volumétrique.
OU2	Fonction de sortie pour OUT2 (débit ou température): - signal de commutation pour les valeurs limites : fonction hysteresis ou fenêtre, soit en normalement ouvert soit en normalement fermé. - signal analogue: 4-20 mA [I].
	Comme alternative : configurer OUT2 (broche 2) comme entrée pour le signal reset externe: réglage : [OU2] = [InD].
SP2/rP2 Valeur	Valeur limite supérieure / inférieure pour le débit ou la température.
ASP / AEP	Valeur initiale analogue / valeur finale analogue pour le débit ou la température.
Dln2 Configuration	Rémise à zéro du compteur.
EF Fonctions	étendues / accès au niveau de menu 2.
HI / LO	Mémoire valeur maximum / minimum pour le débit.
FOU1	Comportement de la sortie 1 en cas d'un défaut interne.
FOU2	Comportement de la sortie 2 en cas d'un défaut interne.
dAP	Amortissement des valeurs mesurées / constante d'amortissement en secondes.
rTo	Remise à zéro du compteur : remise à zéro manuelle / contrôle en fonction du temps.
diS	Fréquence de rafraîchissement et orientation de l'affichage.
Uni	Unité de mesure standard pour le débit : Nm3/min, Nm3/h ou Nm/s.
SELd	Unité de mesure standard de l'affichage : valeur du débit, valeur du compteur ou température du fluide.
SEL2	Quantité mesuree standard pour l'évaluation par OUT2 : - signal valeur limite ou signal analogique pour le débit. - signal valeur limite ou signal analogique pour la température.
rEF.P	Pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se reféré.
rEF.T	Température normale à laquelle les valeurs de mesure et les valeurs affi-chées pour le débit se réfèrent.
LFC	Suppression de faibles débits (Low flow cut-off).
rES	Récupérer les réglages de base effectués en usine.

9 Paramétrage

Les paramètres peuvent être régés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer qu'il n'y a pas de mauvais fonctionnement dans l'installation.

Un outil de paramétrage avec possibilité IO-Link, comme par ex. le programme deservice FDT ifm Container offre les options suivantes :

• Lire les valeurs process actuelles.
• Lire, modifier, sauvégarder tous les paramètres actuels régés et les transmettre à d'autres apparèils du même type.

Le catalogue des objets DTM disponibles, IO-Link Device Description (IODD) et le programme de service FDT ifm Container sont disponibles à www.ifm.com Support Téléchargement.

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre • Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché.	→ SP1
2	Régler la valeur du paramètre • Appuyer sur [Set] et le maintainir appuyé. • La valeur actuelle du réglage clignotependant 5 s. •Après 5 s : la valeur régée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en le maintainant appuyé.	→ 100 → ↓20
	Les valeurs numériques sont incrémentedes. Pour réduire la valeur : laisser l'affichage aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur de paramètre • Appuyer brièvement sur [Mode/Enter]. • Le paramètre est indiqué de nouveau. La nouvelle valeur régée est sauvégardée.	→ SP1
Réglage d'autres paramètres • Reconcencer par l'étape 1.
Terminer le paramétrage • Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, alternatively attendre 15 s (du niveau de menu 1) ou 30 s (du niveau de menu 2). • L'appareil se remet en mode de fonctionnement.

• Si [S.Loc] est affché lors de l'essay de modifier une valeur de paramètres, une communication IO-Link est active (blocage-temporaire) ou le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

• Changement du niveau de menu 1 au niveau de menu 2 :

• Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affché.	Mode/EnterSet EF
• Appuyer brièvement sur [Set]. • Le premier paramètre du sous-menu est affché (ici : [HI]).	Mode/EnterSet HI

• Verrouiller / déverrouiller L'appareil peut être verrouillé électroniquement afin d'éviter une faisse programmation non intentionnelle.

S'assurer que l'appareil est en mode de fonctionnement normal. Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [Loc] est affché.	Mode/EnterSet Loc
Durant le fonctionnement : [Loc] est affché brioivement si l'on essaire de changer les valeurs des paramètres.
Pourdéverrouiller : Appuyer sur [Mode/Enter] + [Set] pendant 10 s. > [uLoc] est affché.	Mode/EnterSet Loc

A la livraison : non verrouillé

• Timeout:

Si lors du changement d'un paramètreaucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

9.2 Réglages pour la surveillance du débit

9.2.1 Réglages pour la surveillance des valeurs limites avec OUT1

► Sélectionner [Uni] et régler l'unité de mesure (→ 9.5.1). ► Sélectionner [OU1] et régler la fonction de commutation. - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [SP1] et régler la valeur à laquelle la sortie commute. ► Sélectionner [rP1] et régler la valeur à laquelle la sortie est désactivée.

Uni OU1 SP1 r-P1

9.2.2 Réglages pour le contrôle des valeurs limites avec OUT2

► Sélectionner [Uni] et régler l'unité de mesure (→ 9.5.1). ► Sélectionner [SEL2] et régler [FLOW]. ► Sélectionner [OU2] et régler la fonction de commutation. - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [SP2] et régler la valeur à laquelle la sortie commute. ► Sélectionner [rP2] et régler la valeur à laquelle la sortie est désactivée.

Un SEL2 Ou2 SP2 r-P2

9.2.3 Mise à l'échelle de la valeur analogue pour le débit

► Sélectionner [Uni] et régler l'unité de mesure (→ 9.5.1). ► Sélectionner [SEL2] et régler [FLOW]. ► Sélectionner [OU2] et régler la fonction. - [I] = un signal de courant proportionnel au début (4...20 mA) ► Sélectionner [ASP] et régler la valeur pour laquelle la valeur minimale est fournie. ► Sélectionner [AEP] et régler la valeur pour laquelle la valeur maximale est fournie.

Un SEL2 OU2 ASP AEP

9.3 Réglages pour le contrôle des quantités consommées

9.3.1 Réglages pour le contrôle de quantité par sortie d'impulsions

► Sélectionner [OU1] et régler [ImP]. ► Sélectionner [ImPS] et régler le début pour lequel 1 impulsion est fournie (→ 9.7). ► Sélectionner [ImPR] et régler [YES]. > La répétition d'impulsions est active. La sortie 1 fournit une impulsion de comptage chaque fois que la valeur régée en [ImPS] est atteinte.

OU1 ImPS ImPR

9.3.2 Réglages pour le contrôle de quantité par compteur à présélection

► Sélectionner [OU1] et régler [lmP]. ► Sélectionner [lmPS] et régler le débit pour lequel la sortie 1 commute (→9.7). ► Sélectionner [lmPR] et régler [no]. >la répétition d'impulsions n'est pas active. La sortie commute quand la valeur régée en [lmPS] est atteinte. Elle reste commutée jusqu'à ce que le compteur soit remis à zéro.

OU1 ImPS ImPR

9.3.3 Réglages pour la remise à zéro du compteur contrôle par le programme

► Sélectionner [rTo] et continuer avec a) ou b) a) Remetre à zéro le compteur manuellement ► Appuyer sur [Set] jusqu'à ce que [rES.T] soit affché, puis appuyer brièvement sur [Mode/Enter]. b) Saisir la valeur pour une remise à zéro contrôle en fonction du temps ► Appuyer sur [Set] jusqu'à ce que la valeur souhaïée soit affichée (intervalles de 1 heures jusqu'à 8 semaines), puis appuyer brièvement sur [Mode/Enter]. ► Appuyer sur [Set] jusqu'à ce que [rES.T] soit affché, puis appuyer brièvement sur [Mode/Enter].

r-Top

9.3.4 Désactiver la remise à zéro du compteur

► Sélectionner [rTo] et régler [OFF].Le compteur n'est remis à zéro qu'après un débordement (= réglage usine).Débordement : si la valeur maximale est dépassee (9 999 999 Nm3), le compteur est remis à 0.

r- T

9.3.5 Configurer la remise à zéro du compteur par un signal externe

► Sélectionner [OU2] et régler [InD]. ► Sélectionner [Din2] et régler le signal reset. - [HIGH] = reset avec signal haut - [LOW] = reset avec signal bas - [+EDG] = reset pour le front montant - [-EDG] = reset pour le front descendant

OU2 Bi rrc

La LED 7 ( 7 Éléments de service et d'indication) affiche l'état de l'entrée même en cas d'un reset externe actif.

9.4 Réglages pour la surveillance de la température

9.4.1 Réglages pour le contrôle des valeurs limites avec OUT2

► Sélectionner [SEL2] et régler [TEMP]. ► Sélectionner [OU2] et régler la fonction de commutation. - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [SP2] et régler la valeur à laquelle la sortie commute. ► Sélectionner [rP2] et régler la valeur à laquelle la sortie est désactivée.

SEL2 OU2 SP2 r-P2

9.4.2 Mise à l'échelle de la valeur analogue pour la température

► Sélectionner [SEL2] et régler [TEMP]. ► Sélectionner [OU2] et régler la fonction. - [I] = un signal de courant proportionnel à la température (4...20 mA) ► Sélectionner [ASP] et régler la valeur pour laquelle la valeur minimale est fournie. ► Sélectionner [AEP] et régler la valeur pour laquelle la valeur maximale est fournie.

SEL2 OU2 ASP AEP

9.5 Réglages par l'utilisateur (option)

9.5.1 Réglage de l'unité de mesure standard pour le débit

► Sélectionner [Uni] et régler l'unité de mesure. - [nm3min] = début en Normo mètre cube / minute - [nm3h] = début en Normo mètre cube / heures - [nmS] = vitesse du début en Normo mètre / seconde Le réglage n'est effectif que pour la valeur du début.

Urr

9.5.2 Configuration de l'affichage standard

► Sélectionner [SELd] et déterminer l'unité de mesure standard. - [FLOW] = l'afficheur montre la valeur actuelle de début dans l'unité de mesure standard - [TOTL] = l'afficheur montre la valeur actuelle du compteur en Nmou 1000 Nm3 - [TEMP] = l'afficheur montre la température actuelle du fluide en °C ► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage. - [d1] = rafraîchissement de la valeur mesurée toutes les 50 ms - [d2] = rafraîchissement de la valeur mesurée toutes les 200 ms - [d3] = rafraîchissement de la valeur mesurée toutes les 600 ms - [rd1], [rd2], [rd3] = affichage comme d1, d2, d3 ; tourné de 180° - [OFF] = l'affichage est désactivé en mode de fonctionnement, par l'appui sur le bouton-poussoir la valeur process est indiquée pendant 15 s.

SELd d, S

9.5.3 Réglage de l'amortissement des valeurs mesurées

• Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur t 63%).

dAP

9.5.4 Réglage du comportement des sorties en cas de défaut

► Sélectionner [FOU1] et régler la valeur - [On] = la sortie 1 est fermée en cas de début. - [OFF] = la sortie 1 est ouverte en cas de début. > Pour les deux valeurs ([ON] et [OFF]), le compteur ne continue pas l'addition en cas de début. - [OU] = la sortie 1 est activée comme définir par les paramètres, indépendamment du cas de début. ► Sélectionner [FOU2] et régler la valeur - [On] = la sortie 2 est fermée en cas de début, le signal analogique passée à la valeur maximale (22 mA). - [OFF] = la sortie 2 est ouverte en cas de début, le signal analogique passée à la valeur minimale (3,5 mA). - [OU] =la sortie 2 est activée comme définir par les paramètres, indépendamment du cas de début. La forme du signal analogique correspond à CEI 60947-5-7 (→ Diagramme dans 4.6).

FOU1 FOU2

9.5.5 Régler la pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le début se réferent

► Sélectionner [rEF.P] et régler la pression normale souhaitée. Plage de réglage : 950...1050 hPa en pas de 1 hPa.

r- EF.P

9.5.6 Régler la température normale à laquelle les valeurs de mesure et les valeurs affichées pour le début se refèrent

► Sélectionner [rEF.T] et régler la température normale souhaiée. Plage de réglage : 0...25 °C en pas de 1 °C.

r- EF.T

9.5.7 Régler la suppression de faibles débits

► Sélectionner [LFC] et régler la valeur limite. Plage de réglage : 2...7 Nm3/h en pas de 1 Nm3/h.

LFC

9.6 Fonctions de service

9.6.1 Lire les valeurs min. et max. pour le débit

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set]. [HI] = valeur max., [LO] = valeur min. Effacer la mémoire ► Sélectionner [HI] ou [LO]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [-----] soit affché. ► Appuyer brièvement sur [Mode/Enter]. Il est utile d'effacer la mémoire dés que l'appareil fonctionne dans des conditions normales pour la première fois.

HI LO

9.6.2 Restaurer les réglages usine

► Sélectionner [rES]. ► Appuyer sur [Set] et le maintainir appuyé jusqu'à ce que [[---]] soit affché. ► Appuyer brièvement sur [Mode/Enter]. Pour les réglages usine voir la fin de cette notice (→ 12 Réglage usine). Il est utile que vous noticez vos réglages dans ce tableau avant d'exécuter la fonction.

r-ES

Après la remise au réglage usine, la valeur de la mémoire est 0.

9.7 Réglage du compteur à préselection / de la valeur d'impulsions (ImPS)

L'appareil dispose de 7 plages de réglage :

LED Affichage En pas de Plage de réglage
1 4 0 .0 1 0 ...	9 .9 9 0 0 ,0 10 Nm3	0 ,0 10 . .9 990	Nm3
2 4 1 0 .0 0 ...	9 .9 9 0 ,0 10 Nm3	10 ,00 . .9 9 ,99	Nm3
3 4 1 0 0 .0 ...	9 .9 9 .9 0 ,1 Nm3	100 ,0 . .9 99 ,9 N	m3
4 4 1 0 0 0 ...	9 .9 9 9 1 Nm3	1000 ...99	99 Nm3
5	4 + 6	1000 ...99	990	10 Nm3
6	4 + 6	1000 ...99	990	100 Nm3
7	4 + 6	1000 ...99	4000	1000 Nm3

Opération de réglage:

Sélectionner [ImP] pour [OU1] ( 9.3.2)
Appuyer sur [Mode/Enter] jusqu'à ce que [ImPS] soit affché.
Appuyer sur [Set] et le maintainir appuyé.

La valeur numérique actuelle clignote pendant 5 s, puis un des 4 chiffres devient actif (chiffre clignote, peut etre modifie).
Régler la valeur d'impulsions souhaïée comme indiqué dans le tableau suivant.

D'abord, désir la plage de réglage désirée (1, 2, 3...) sélectionner: appuyer sur [Set] et le maintainir appuyé jusqu'à ce que la valeur souhaitation de la plage de réglage soit affichée.
Ensuite, saisir la valeur en commençant de gauche (premier chiffre) à droite (quatrième chiffre).

Appuyer brievement sur [Mode/Enter] quand tous les 4 chiffres sont reglés.

Dés que le premier chiffre clignote, il y a 3 possibilités :

■ Appuyer brièvement 1 fois sur [Set]	Le chiffre clignotant est augmente. 9 est suivi par 0 - 1 - 2, etc.
	8	1. 2 3
	9	1. 2 3
	0	1. 2 3
	1	1. 2 3
■ Appuyer sur [Set] et le maintainir appuyé	Le chiffre clignotant est augmenté, 9 est suivi par 0 et le prochain chiffre à gauche devient actif. 8 1.7 3 Appuyé sur [Set] continulement $1 9 3 [Set] toujours appuyé $1 0 3
	Si le chiffre 1 est augmenté de cette façon, l'afficheur passée à la plage de réglage supérieure suivante (9 est suivi par 10 ; le point décimal est déplaced d'une place vers la droite ou l'affichage LED passée en mode exponentiel 10³). 7 1.2 3 Appuyé sur [Set] continulement $1 2 3 [Set] toujours appuyé 10 1.2
■Attendre 3 s (n'appuyer sur aucun bouton)	Le chiffre suivant à droite clignote (= devient actif). 8 1.2 3 Aucun bouton n'est appuyé ; après 3 s $1 2.3 après 3 s $1 2.3 après 3 s $1 2.3
	Si le 4ème chiffre clignotependant 3 s sans être modifié, le chiffre 1 redevient actif s'il a une valeur > 0. après 3 s $1 2.3 Si le chiffre 1 a la valeur " 0 ", l'affichage passée à la plage de réglage inférieure suivante (le point décimal est déplaced d'une place vers la gauche ou l'affichage LED passée en mode exponentiel 10³). 0 1.2 3 après 3 s 12 3 0 Ensuite : changer le chiffre 4 ou attendre 3 s et régler le chiffre 1. après 3 s 12 3 0

• Chiffres grisés (p.ex. 1) = digit clignotant.
• Si [Set] est appuyé en permanence, l'affichage parcourt toutes les zones ; après la valeur maximale il returne à la valeur initiale. Ensuite relâcher [Set] brièvement et recommencer le réglage.

10 Fonctionnement

Un fonctionnement correct et le respect de la précision de mesure ne peuvent être garantis que si les conditions environnantes indiquées dans les "Données techniques" sont respectées. Veiller notamment à ce que la gamme de pression maximale, l'etendue de mesure et la température ambiente permise ne soient pas dépassées.

Après la mise sous tension et l'écoulement du retard à la disponibilité (env. 1 s), l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécutes ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.

• Affichages de fonctionnement chapitre 7 Éléments de service et d'indication.
• Pendant le retard à la disponibilité, les sorties sont commutées selon la programmation : ACTIVE pour la fonction normalement ouvert (Hno / Fno) et INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
• Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est la valeur finale de l'etendue de mesure pendant le retard à la disponibilité.

10.1 Lecture des valeurs de paramètres régliées

Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affché.

Appuyer brievement sur [Set].

L'appareil affiche la valeur de paramètre correspondante. ÀpRES env. 15 s (du niveau de menu 1) ou 30 s (du niveau de menu 2), il affiche de nouveau le paramètre, ensuite il se remet en mode Run.

10.2 Changement d'unité en mode Run

En mode Run, appuyer brievement sur [Set]. A chaque fois que le bouton est actionné, l'appareil change d'unité d'affichage.

L'appareil affiche la valeur mesurée actuelle pendant env. 15 s dans l'unité d'affichage sélectionnée, la LED correspondante est allumée.

10.3 Messages d'erreur

[SC1] Cour-circuit de OUT1*

[SC2] Cour-circuit de OUT2*

[SC] Cour-circuit des deux sorties*

[OL] Valeur mesurée > 120 % de la valeur finale de l'étendue de mesure

[UL] Valeur mesurée < -20 % de la valeur finale de l'étendue de mesure (température)

[Err] Clignotant : défaut de la sonde de mesure ou valeur mesurée > 130 % de la valeur finale de l'étendue de mesure

*La sortie respectie est désactivée tant que le court-circuit existe.
Ces messages sont affichés même si l'afficheur est désactivé.

10.4 Conditions generales de fonctionnement

L'appareil ne nécessiteaucun entretien en cas de fluides qui ne collent pas aux sondes de mesure.

• De temps en temps, contrôle visuellement la présence eventuelle de dépôts sur les sondes de mesure.
• Les nettoyer, le cas échéant, à intervalle régulier. Pour ce faire, utiliser un produit de nettoyage approprié (par ex. une solution à base d'alcool).
• Eviter une détérioration mécanique des sondes de mesure.

11 Données techniques et schéma d'encombrement

Données techniques et schéma d'encombrement sur www.ifm.com Recherche d'une fiche technique Saisir la référence.

12 Réglage usine

	Réglage usine Rég	ages par l'utilisateur
SP1 140
rP1 137
lmPS 0,010
lmPR YES
OU1 Hno
OU2 I
SP2 (FLOW) 280
rP2 (FLOW) 277
SP2 (TEMP) 24,0
rP2 (TEMP) 23,8
ASP (FLOW) 0
AEP (FLOW) 700
ASP (TEMP) 0,0
AEP (TEMP)	60,0
DIn2	+EDG
FOU1	OFF
FOU2	OFF
dAP	0,6
rTo	OFF
diS	d3
Uni	nm3h
SELd	FLOW
SEL2	FLOW
rEF.P	1013
rEF.T	15
LFC	2
Plus d'informations à www.ifm.com
