MODE D'EMPLOI SDG080 IFM

Notice d'utilisation

Compteur d'air comprimé

SDG070

SDG080

SDG100

SDG150

SDG200

FR

706375 / 00 01 / 2021

1 Remarque préliminaire ....3

1.1 Symboles utilisés....3

2 Consignes de sécurité ....3

3 Fourniture 4

4 Fonctionnement et caractéristiques....5

5 Fonction....5

5.1 Traitement des signaux de mesure ....5

5.2 Contrôle de débit....6

5.3 Contrôle de quantités consommées (fonction totalisateur) ......6

5.4 Fonction de commutation 6

5.5 Fonction analogique ....8

6 Montage....9

6.1 Lieu de montage....9

6.2 Conditions de montage....9

6.3 Position de montage....10

6.4 Installer le bloc mécanique pour la mesure dans le tuyau....10

6.5 Insérer la sonde dans le bloc mécanique pour la mesure 11

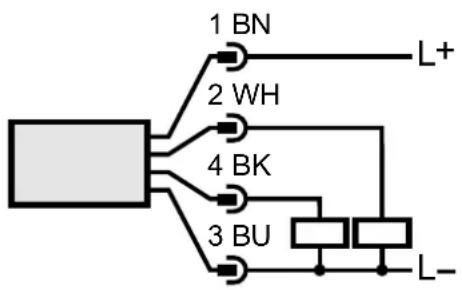

7 Raccordement électrique....12

8 Eléments de service et d'indication .... 13

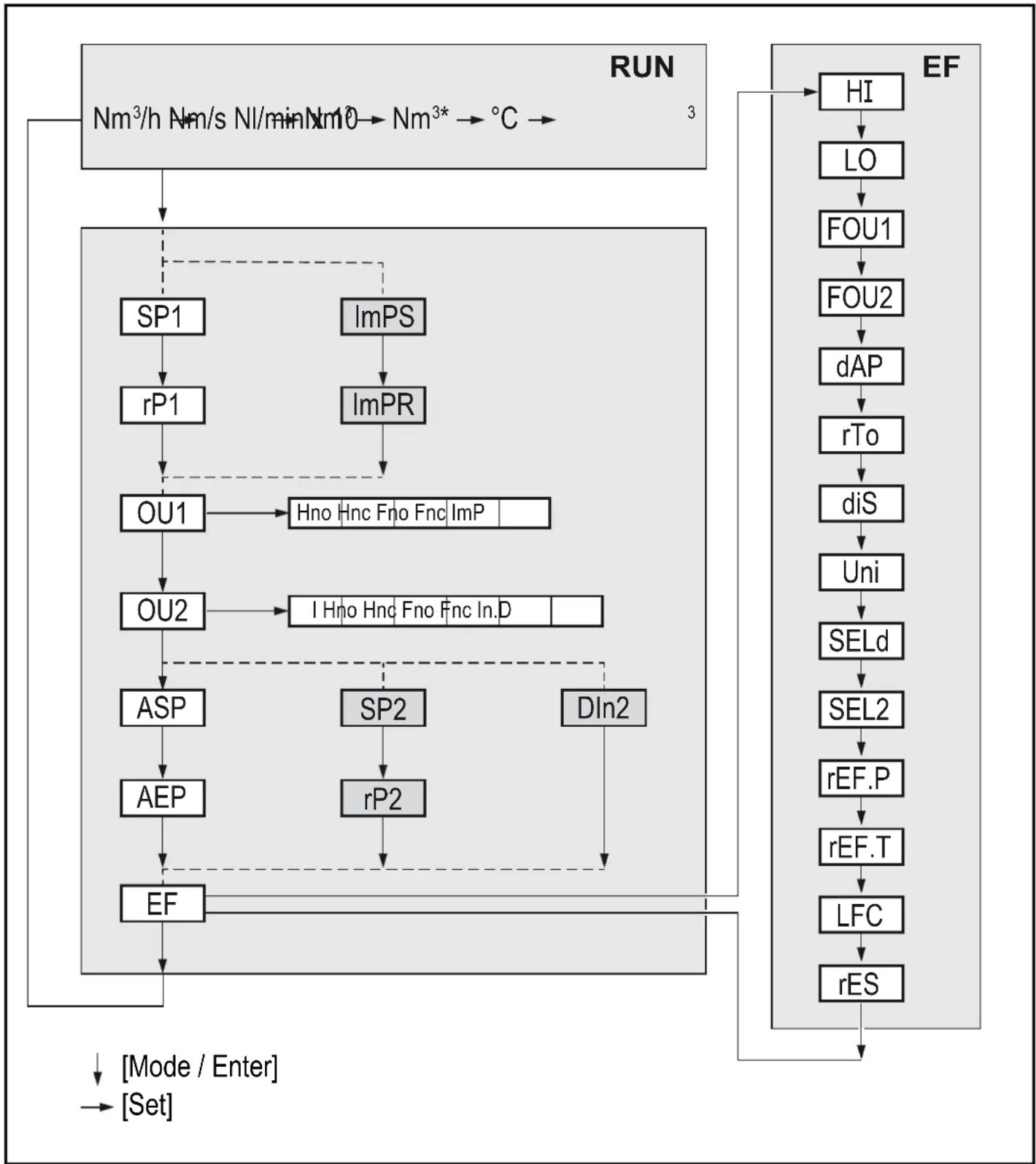

9 Menu....14

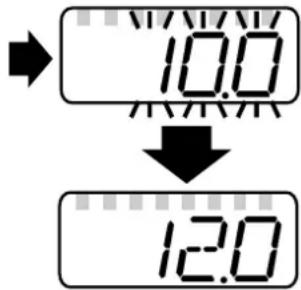

10 Paramétrage....16

10.1 Paramétrage général....16

10.2 Réglages pour la surveillance du débit....18

10.2.1 Surveillance de la valeur limite pour le débit (OUT1)....18

10.2.2 Surveillance des valeurs limite du débit (OUT2) 18

10.2.3 Sortie analogique débit (OUT2)....18

10.3 Réglages pour la surveillance du volume consommé .....18

10.3.1 Contrôle du volume par sortie d'impulsions (OUT1)....18

10.3.2 Contrôle du volume par compteur à présélection (OUT1)....18

10.3.3 Remise à zéro du compteur manuelle....18

10.3.4 Remise à zéro du compteur contrôlée en fonction du temps .....19

10.3.5 Désactiver la remise à zéro du compteur....19

10.3.6 Remise à zéro du compteur par un signal externe....19

10.4 Réglages pour la surveillance de la température .....19

10.4.1 Surveillance de la valeur limite pour la température (OUT2)....19

10.4.2 Sortie analogique température (OUT2)....19

10.5 Réglages par l'utilisateur (option)....20

10.5.1 Unité de mesure standard pour le débit .....20

10.5.2 Affichage standard....20

10.5.3 Amortissement des valeurs mesurées....20

10.5.4 Comportement des sorties en cas de défaut....21

10.5.5 Régler la pression normale....21

10.5.6 Régler la température normale....21

10.5.7 Suppression de faibles débits....21

10.6 Fonctions de service....22

10.6.1 Lire les valeurs min./max....22

10.6.2 Récupérer les réglages de base effectués en usine .....22

11 Fonctionnement 22

11.1 Lecture des valeurs de paramètres réglées....22

11.2 Changement d'unité en mode Run 23

11.3 Messages d'erreur ....23

11.4 Conditions générales de fonctionnement....23

12 Données techniques et schéma d'encombrement....23

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à réaliser

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

- Lire cette notice avant la mise en service de l'appareil. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Assurez-vous que l'installation est immobilisée et qu'aucune pression n'est appliquée avant le montage / démontage de composants dans des équipements sous pression.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contact avec le processus sont suffisamment résistants (→ Données techniques).
• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondent à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur. Une mauvaise installation ou utilisation des appareils de mesure entraîne la perte des droits de garantie.

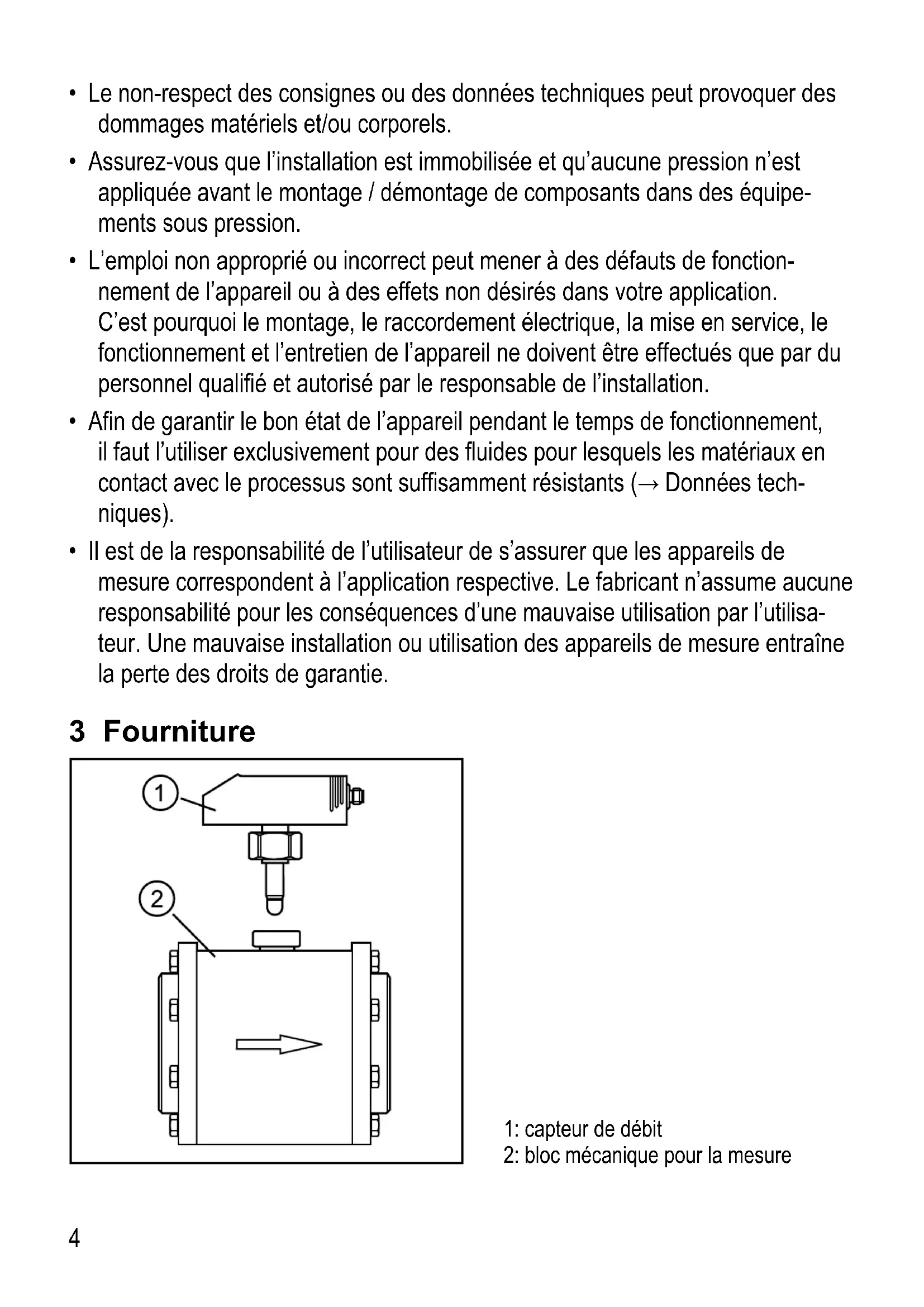

3 Fourniture

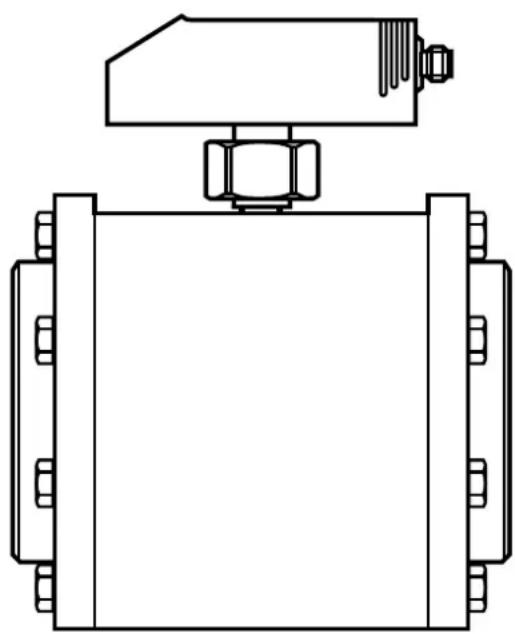

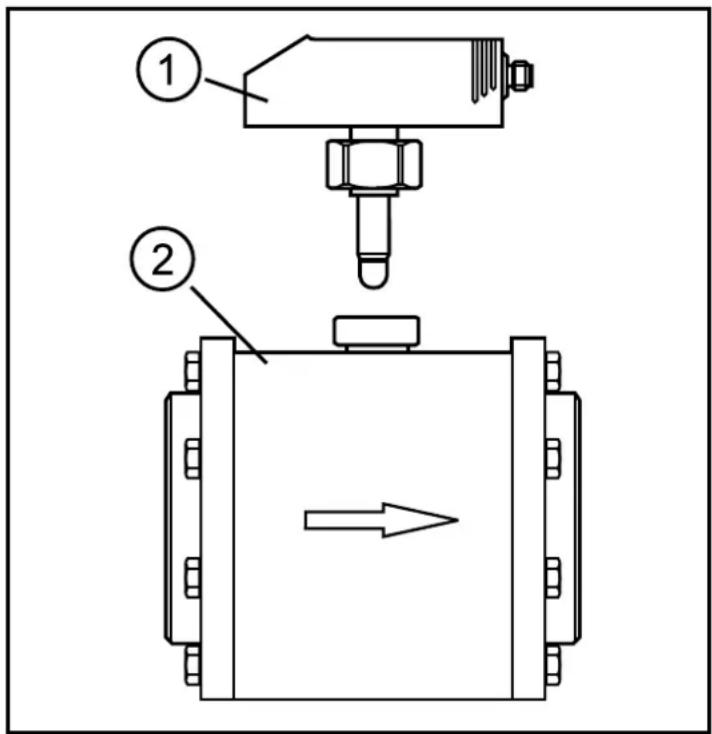

1: capteur de débit
2: bloc mécanique pour la mesure

4 Fonctionnement et caractéristiques

L'appareil surveille le débit d'un volume normalisé d'air comprimé.

Il détecte les 2 paramètres process débit et quantité consommée.

Application : installations d'air comprimé.

Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 hPa, 15 °C et humidité d'air relative 0%. D'autres conditions normalisées peuvent être réglées pour l'appareil (→ 10.5.5 et → 10.5.6).

Les conditions de fonctionnement générales relatives aux équipements sous pression s'appliquent.

Directive relative aux équipements sous pression (DESP) :

Les appareils correspondent à la directive relative aux équipements sous pression. Ils ont été conçus pour des fluides du groupe 2 et fabriqués et testés selon le module A.

Utilisation de fluides du groupe de fluides 1 sur demande.

5 Fonction

5.1 Traitement des signaux de mesure

• L'appareil affiche les valeurs process actuelles.
- Il génère 2 signaux de sortie selon le paramétrage.

OUT1 : 3 options de sélection .... paramétrage

• signal de commutation pour la valeur limite du débit ..... (→ 10.2.1)
• séquence d'impulsions pour le compteur volumétrique ..... (→ 10.3.1)
• signal de commutation pour compteur à présélection ..... (→ 10.3.2)

OUT2 : 5 options de sélection

• signal de commutation pour la valeur limite du débit ..... (→ 10.2.2)
• signal de commutation pour la valeur limite pour la température... (→ 10.4.1)
• signal analogique pour le débit ..... (→ 10.2.3)
• signal analogique pour la température .... (→ 10.4.2)
• entrée pour un signal externe de remise à zéro du compteur ..... (→ 10.3.6)

5.2 Contrôle de débit

Le débit est surveillé par un système de mesure calorimétrique.

• 2 signaux de commutation pour des valeurs limites de débit peuvent être fournis (sortie 1 et sortie 2). Fonctions de commutation → 5.4.
• Un signal analogique (4...20 mA) proportionnel au débit est fourni sur la sortie 2. Fonction analogique → 5.5.

5.3 Contrôle de quantités consommées (fonction totalisateur)

L'appareil dispose d'un compteur volumétrique interne. Il additionne la valeur du débit continuellement. La somme correspond à la quantité actuelle consommée depuis la dernière remise à zéro.

• Sortie 1 peut être paramétrée comme sorties d'impulsions.
  Sortie 1 fournis une impulsion de comptage chaque fois que la valeur réglée en [ImPS] est atteinte ( 10.3).
• La valeur actuelle du compteur peut être affichée.
• En plus, la valeur avant la dernière remise à zéro est sauvegardée. Cette valeur peut aussi être affichée.

Le compteur sauvegarde la quantité consommée additionnée toutes les 10 minutes. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé. Une éventuelle perte de données peut donc être 10 minutes au maximum.

Le compteur peut être remis à zéro comme suit :

• Reset manuel ( 10.3.3)
• Reset automatique contrôlé en fonction du temps (→ 10.3.3).
• Reset après débordement (→ 10.3.4)

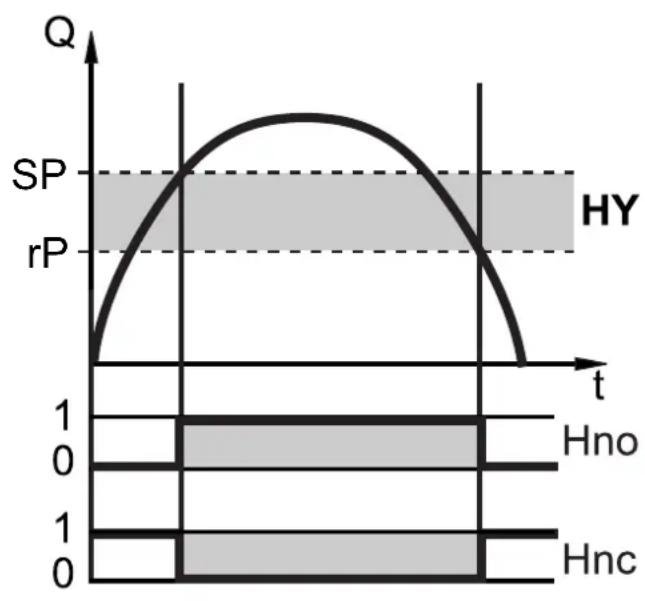

5.4 Fonction de commutation

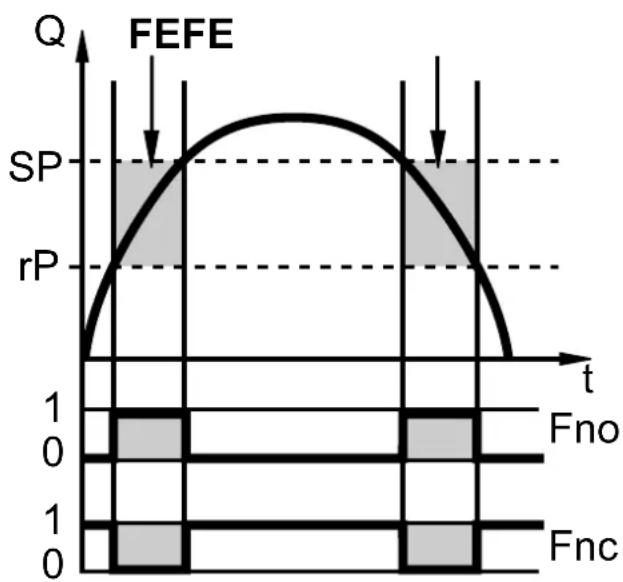

OUTx change son état de commutation si les seuils de commutation réglés sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée.

Fonction hystérésis Fonction fenêtre

SP = seuil d'enclenchement

rP = seuil de déclenchement

HY = hystérésis

Hno = hystérésis normalement ouvert

Hnc = hystérésis normalement fermé

SP = valeur limite supérieure

rP = valeur limite inférieure

FE = fenêtre

Fno = fenêtre normalement ouvert

Fnc = fenêtre normalement fermé

En cas de réglage de la fonction hystérésis, le seuil d'enclenchement [SP] est d'abord défini et ensuite le seuil de déclenchement [rP] dont la valeur doit être inférieure. Si le seuil d'enclenchement est changé, le seuil de déclenchement change automatiquement; l'écart reste inchangé.

5.5 Fonction analogique

• L'appareil fournit un signal analogique qui est proportionnel au débit et à la température du fluide.
• A l'intérieur de la gamme de mesure, le signal analogique est à 4...20 mA.
• L'étendue de mesure peut être mise à l'échelle:

[ASP] détermine à quelle valeur mesurée le signal de sortie est 4 mA. [AEP] détermine à quelle valeur mesurée le signal de sortie est 20 mA.

Distance minimale entre [ASP] et [AEP] = 25 % de la valeur finale de l'étendue de mesure.

Réglage usine Etendue de mesure mise à l'échelle

MEW = valeur finale de l'étendue de mesure

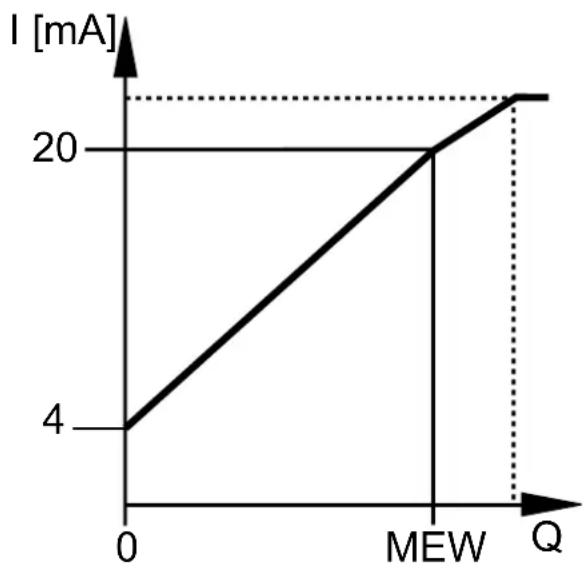

Débit au-dessus de l'étendue de mesure : signal de sortie > 20 mA.
Débit en-dessous de l'étendue de mesure : signal de sortie entre 3,6 et 4 mA.

6 Montage

Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés.
S'assurer que la pression n'est pas appliquée au circuit avant d'effectuer des travaux de montage.

6.1 Lieu de montage

• Derrière le sécheur frigorifique / à proximité de la charge.
• Si l'air comprimé est distribué dans le tuyau principal par des tuyaux parallèles, l'appareil doit être monté dans le tuyau principal.
• Le montage après l'unité de maintenance est également possible (si de l'huile est utilisée pour des charges, l'appareil doit être monté avant le lubrificateur).
  • Assurer assez d'espace libre (au moins 120 mm) pour le montage et le démon-tage du capteur.

6.2 Conditions de montage

Afin de réaliser la précision de mesure spécifiée, des distances d'aspiration et d'évacuation définies doivent être respectées :

• Distance d'aspiration : 15 x diamètre du tuyau.
- Distance d'évacuation : 5 x diamètre du tuyau.

En cas de perturbations sur le côté d'entrée, des longueurs droites supplémentaires (B) sont recommandées :

	Modifications du diamètre du tuyau	B = 5 x diamètre du tuyau (D)
	Coude 90° B = 5 x diamètre du tuyau (D)
	Deux coudes 90°, un plan B = 10 x diamètre du tuyau (D)
	Deux coudes 90°, deux plans B = 15 x diamètre du tuyau (D)
	Vanne, coulisseau B = 35 x diamètre du tuyau (D)

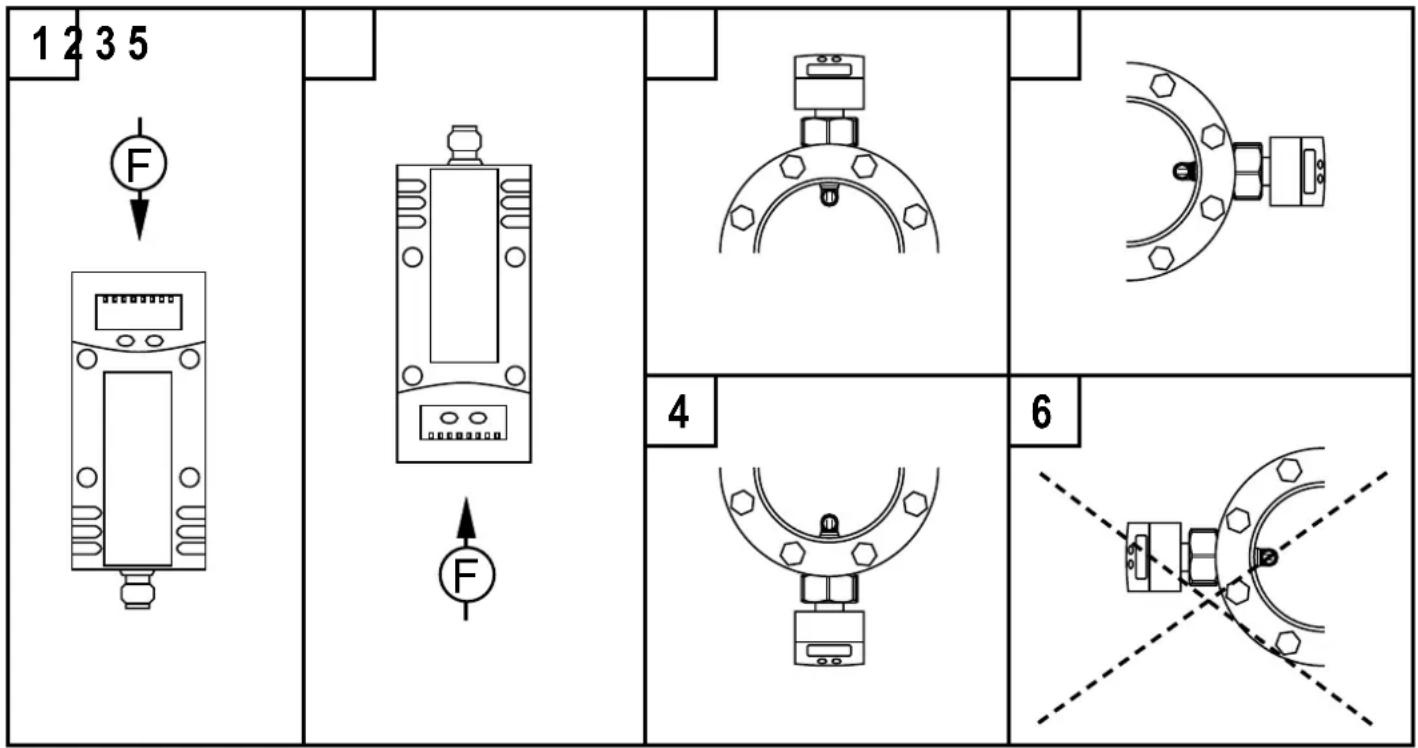

6.3 Position de montage

• Positions de montage permises : longueur de mesure verticale, toute position (fig. 1,2) ; longueur de mesure horizontale, appareil vertical (fig. 3, 4) ; appareil au côté, longueur de mesure à gauche (fig. 5).
• Ne pas utiliser la position de montage montrée dans la fig. 6 (appareil au côté, longueur de mesure à droite). En cas de débit faible, la précision de mesure spécifiée ne peut pas être respectée).

1 2 3 5 F F 4 6

F = sens du débit

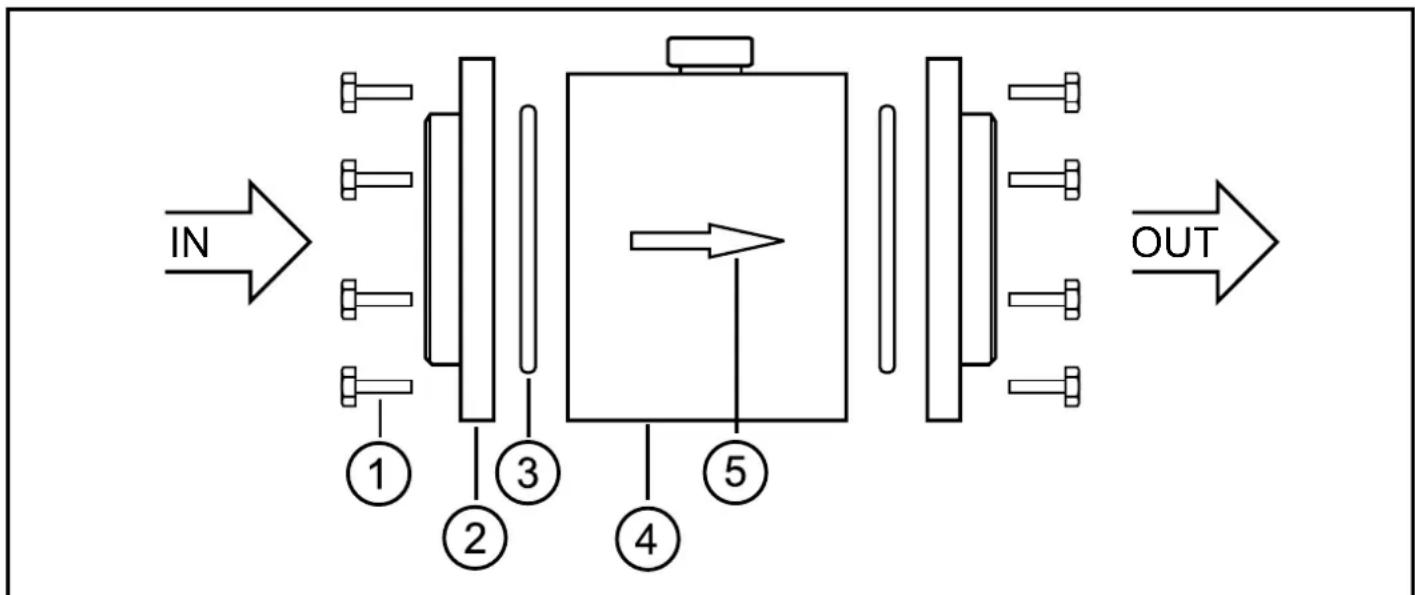

6.4 Installer le bloc mécanique pour la mesure dans le tuyau.

▶ Desserrer les vis (1) des brides, enlever les brides (2) de la longueur de mesure (4).

▶ Enlever les joints d'étanchéité (3) de la rainure des brides.
▶ Souder les brides dans le tuyau.

L'opération de soudage doit être effectuée par des personnes compétentes.

Les brides doivent être soudées sans déformation.

Afin d'éviter une soudure mixte, les matériaux du tuyau et de la bride doivent correspondre.

Après l'opération de soudage

▶ Laisser refroidir le tuyau et les brides.

▶ Nettoyer les soudures de résidus de soudage. Notamment la surface intérieure du tuyau devrait être sans bavures pour que la précision de mesure ne soit pas affectée.
▶ Insérer les joints d'étanchéité dans la rainure des brides. Attention : la rainure doit être propre et libre de résidus de soudure.
▶ Installer la longueur de mesure de façon à ce que le sens du débit et la flèche de marquage (5) montrent dans la même direction.

▶ Insérer et serrer les vis.

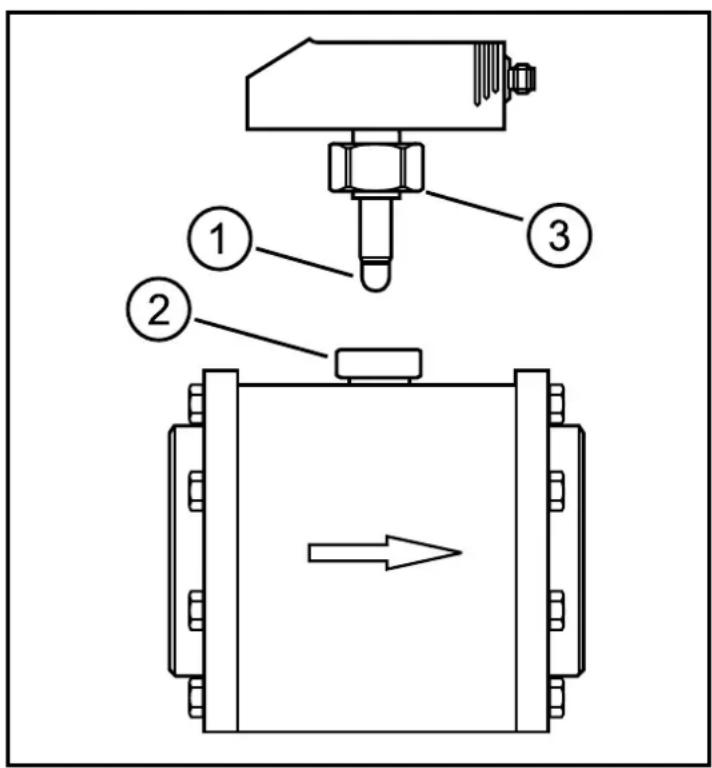

6.5 Insérer la sonde dans le bloc mécanique pour la mesure

▶ Enlever le capuchon protecteur de la sonde de mesure (1).
▶ Insérer le capteur dans le raccord de mesure (2).
▶ Orientation du capteur : parallèlement au bloc mécanique pour la mesure, le connecteur en direction de la flèche de marquage sur le bloc.
▶ Serrer l'écrou (3) (couple de serrage max. 50 Nm) tout en maintenant la position du capteur.

7 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.

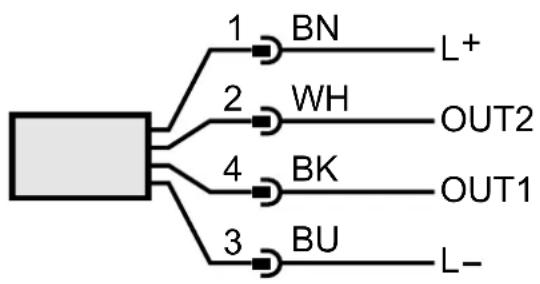

▶ Raccorder l'appareil comme suit :

BK : noire

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2


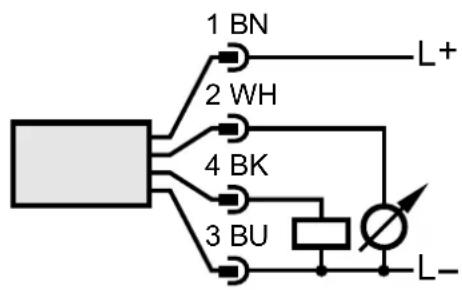

Exemples de circuits :

2 x commutation positive 1 x commutation positive / 1 x analogique

Broche 2 (OUT2)

• Signal de commutation : valeurs limites pour le débit• Signal de commutation : valeurs limites pour la température• Signal analogique pour le débit• Signal analogique pour la température• Entrée pour un signal externe de remise à zéro du compteur

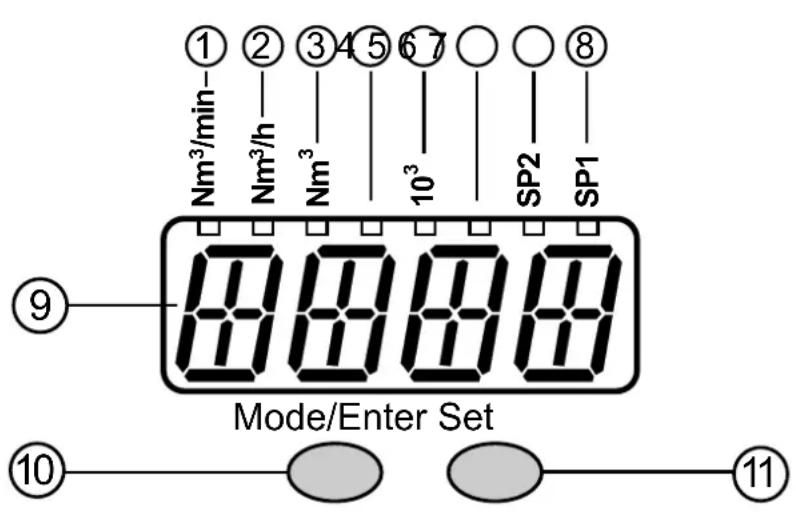

8 Eléments de service et d'indication

①②③④⑤⑥⑦○○⑧ Nm³/min- Nm³/h Nm³ 10³ SP2 SP1 ⑨ Mode/Enter Set ⑩ ⑪

1 à 8 : LED indicatrices

- LED 1...6 : valeur process dans l’unité de mesure indiquée- LED 7, LED 8 : état de commutation de la sortie correspondante

9: Affichage alphanumérique, 4 digits

- Volume de débit actuel- Température actuelle du fluide- Volume actuel consommé (= valeur actuelle du compteur)- Volume consommé (= valeur actuelle du compteur) avant la dernière remise à zéro- Affichage des paramètres et valeurs de paramètres

10: Bouton ' Mode/Enter '

- Sélection des paramètres et confirmation des valeurs de paramètres.

11: Bouton ' Set '

- Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).- Changement d'unité d'affichage en mode de fonctionnement normal (mode Run).

Pour des appareils ≥ DN150 la valeur du totalisateur indiquée doit être multipliée par le facteur 1000.

9 Menu

    AC["↓ [Mode / Enter"]] --> AD["→ [Set"]]
    AE["3"] --> AF["Run"]

Nm ^3 (LED allumée) = valeur actuelle du compteur Nm ^3* (LED clignote ) = valeur du compteur sauvegardée

Explication du menu

ImPS Valeur d'impulsions (quantité consommée pour laquelle 1 impulsion est fournie)

ImPR Configuration de la sortie pour la surveillance du volume consommé : YES (signal d'impulsions), no (signal de commutation)

SP1 / rP1 Valeur limite supérieure / inférieure pour le débit à laquelle OUT1 commute

OU1 Fonction de sortie pour OUT1 (débit) :- Hno, Hnc, Fno, Fnc: Signal de commutation pour les valeurs limites- ImP: Surveillance du volume consommé (fonction totalisateur)

OU2 Fonction de sortie pour OUT2 (débit ou température) :- Hno, Hnc, Fno, Fnc: Signal de commutation pour les valeurs limites- I (signal de courant 4...20 mA)Fonction d'entrée pour OUT2:- In.D: Entrée pour un signal externe de remise à zéro du compteur

SP2 / rP2 Valeur limite supérieure / inférieure à laquelle OUT2 commute

ASP / AEP Valeur minimum de la sortie analogique / valeur maximum de la sortie analogique pour débit et température sur OUT2

DIn2 Configuration de l'entrée pour un signal externe de remise à zéro du compteur: HIGH, +EDG, LOW, -EDG

EF Fonctions étendues / accès au niveau de menu 2.

HI / LO Mémoire valeur maximum / minimum pour le débit

FOU1 / FOU2 Comportement de OUT1/ OUT2 en cas d'un défaut interne : OU, On, OFF

dAP Amortissement des valeurs mesurées: Constante d'amortissement en secondes

rTo Remise à zéro du compteur : remise à zéro manuelle / contrôlée en fonction du temps.

diS Fréquence de rafraîchissement et orientation de l'affichage

Uni Unité de mesure standard pour le débit : Nl/min, Nm ^3 /h, Nm/s

SELd Unité de mesure standard de l'affichage : FLOW (valeur de débit), TEMP (température du fluide), TOTL (valeur actuelle du compteur)

SEL2 Volume mesuré standard pour l'évaluation par OUT2 : FLOW (débit) ou TEMP (température)

rEF.P Pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent.

rEF.T	Température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent.
LFC	Suppression de faibles débits (Low Flow Cut-off)
rES	Récupérer les réglages de base effectués en usine

10 Paramétrage

Pendant le paramétrage l'appareil reste en mode de fonctionnement. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

10.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre► Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché.
2	Régler la valeur du paramètre► Appuyer sur [Set] et le maintenir appuyé.> La valeur actuelle du réglage clignote pendant 5 s.> Après 5 s : la valeur réglée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en continue en le maintenant appuyé.
	Les valeurs numériques sont incrémentées. Pour réduire la valeur : laisser l'affichage aller jusqu'à la valeur de réglage maximum. Ensuite, le cycle recommence à la valeur de réglage minimum.
3	Valider la valeur du paramètre► Appuyer brièvement sur [Mode/Enter].> Le paramètre est indiqué de nouveau. La nouvelle valeur réglée est sauvegardée.
Réglage d'autres paramètres► Recommencer par l'étape 1.

Terminer le paramétrage

Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 15 s.

L'appareil se remet en mode de fonctionnement.

- Changement du niveau de menu 1 au niveau de menu 2 :

► Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affiché.
► Appuyer brièvement sur [Set].> Le premier paramètre du sous-menu est affiché (ici : [HI]).

- Verrouillage / déverrouillage :

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

► S'assurer que l'appareil est en mode de fonctionnement normal.► Appuyer sur [Mode/Enter] + [Set] pendant 10 s.> [Loc] est affiché.
Durant le fonctionnement : [Loc] est affiché brièvement si l'on essaie de changer les valeurs des paramètres.
Pour déverrouiller :► Appuyer sur [Mode/Enter] + [Set] pendant 10 s.> [uLoc] est affiché.

A la livraison : non verrouillé.

- Timeout :

Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

10.2 Réglages pour la surveillance du débit

10.2.1 Surveillance de la valeur limite pour le débit (OUT1)

▶ Sélectionner [OU1] et régler la fonction de commutation : Hno, Hnc, Fno ou Fnc.

▶ Sélectionner [SP1] et régler la valeur limite supérieure du débit.
▶ Sélectionner [rP1] et régler la valeur limite inférieure du débit.

10.2.2 Surveillance des valeurs limite du débit (OUT2)

▶ Sélectionner [SEL2] et régler [FLOW].

▶ Sélectionner [OU2] et régler la fonction de commutation : Hno, Hnc, Fno, ou Fnc.

▶ Sélectionner [SP2] et régler la valeur limite supérieure du débit.
▶ Sélectionner [rP2] et régler la valeur limite inférieure du débit.

10.2.3 Sortie analogique débit (OUT2)

▶ Sélectionner [SEL2] et régler FLOW.

▶ Sélectionner [OU2] et régler la fonction analogique : I (4...20 mA).
▶ Sélectionner [ASP] et régler la valeur de débit à laquelle la valeur courant minimale est fournie.
▶ Sélectionner [ASP] et régler la valeur de débit à laquelle la valeur courant maximale est fournie.

10.3 Réglages pour la surveillance du volume consommé

10.3.1 Contrôle du volume par sortie d'impulsions (OUT1)

▶ Sélectionner [OU1] et régler ImP.
▶ Sélectionner [ImPR] et régler YES.

▶ Sélectionner [ImPS] et régler le volume pour lequel 1 impulsion est fournie.

10.3.2 Contrôle du volume par compteur à présélection (OUT1)

▶ Sélectionner [OU1] et régler ImP.
▶ Sélectionner [ImPR] et régler no.

▶ Sélectionner [ImPS] et régler le volume pour lequel la sortie 1 commute.

10.3.3 Remise à zéro du compteur manuelle

▶ Sélectionner [rTo] et régler [rES.T].

Le compteur est remis à zéro.

10.3.4 Remise à zéro du compteur contrôlée en fonction du temps

▶ Sélectionner [rTo] et régler la valeur souhaitée (intervalles d'heures, de jours ou de semaines).

Le compteur est remis à zéro automatiquement après la valeur réglée.

10.3.5 Désactiver la remise à zéro du compteur

▶ Sélectionner [rTo] et régler [OFF].

Le compteur n'est remis à zéro qu'après un débordement (= réglage usine).

10.3.6 Remise à zéro du compteur par un signal externe

▶ Sélectionner [OU2] et régler In.D.
▶ Sélectionner [DIn2] et régler un signal externe de remise à zéro du compteur : HIGH = reset avec signal haut LOW = reset avec signal bas +EDG = reset pour le front montant -EDG = reset pour le front descendant

10.4 Réglages pour la surveillance de la température

10.4.1 Surveillance de la valeur limite pour la température (OUT2)

▶ Sélectionner [SEL2] et régler TEMP.
▶ Sélectionner [OU2] et régler la fonction de commutation : Hno, Hnc, Fno, ou Fnc.
▶ Sélectionner [SP1] et régler la valeur limite supérieure.
▶ Sélectionner [rP2] et régler la valeur limite pour la température.

10.4.2 Sortie analogique température (OUT2)

▶ Sélectionner [SEL2] et régler [TEMP].
▶ Sélectionner [OU2] et régler la fonction analogique : I (4...20 mA).
▶ Sélectionner [ASP2] et régler la température à laquelle la valeur courant minimale est fournie.
▶ Sélectionner [ASP2] et régler la température à laquelle la valeur courant maximale est fournie.

10.5 Réglages par l'utilisateur (option)

10.5.1 Unité de mesure standard pour le débit

▶ Sélectionner [uni] et régler l'unité de mesure.

Le réglage n'est effectif que pour la valeur du débit. Le volume consommé (valeur actuelle du compteur) est affiché automatiquement avec l'unité de mesure assurant un maximum d'exactitude.

10.5.2 Affichage standard

▶ Sélectionner [SELd] et déterminer l'unité de mesure standard

FLOW = l'afficheur montre la valeur de débit actuelle dans l'unité de mesure standard.

TOTL = l'afficheur montre la valeur actuelle du compteur avec l'unité de mesure assurant un maximum d'exactitude.

TEMP = l'afficheur montre la température actuelle du fluide en °C.

▶ Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage:

d1 = actualisation de la valeur mesurée toutes les 50ms.

d2 = actualisation de la valeur mesurée toutes les 200 ms.

d3 = actualisation de la valeur mesurée toutes les 600 ms.

rd1, rd2, rd3 = affichage comme d1, d2, d3 ; tourné de 180.

OFF = l'affichage est désactivé en mode de fonctionnement. Même si l'affichage est désactivé, les LED restent actives. Les messages d'erreur sont affichés même si l'afficheur est désactivé.

10.5.3 Amortissement des valeurs mesurées

▶ Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur t 63 %).

10.5.4 Comportement des sorties en cas de défaut

▶ Sélectionner [FOU1] et régler la valeur :
- On = la sortie 1 est fermée en cas de défaut.
- OFF = la sortie est ouverte en cas de défaut.
- OU = la sortie 1 est activée comme défini par les paramètres, indépendamment du cas de défaut.
▶ Sélectionner [FOU2] et régler la valeur :

1. Sortie de commutation :

2. On = la sortie 2 est fermée en cas de défaut.

3. OFF = sortie ouverte (OFF) en cas de défaut.

4. OU = la sortie 2 est activée comme défini par les paramètres, indépendamment du cas de défaut.

5. Sortie analogique :

6. On = le signal analogique passe à la valeur maximale.

7. OFF = le signal analogique passe à la valeur de défaut minimale.
8. OU = le signal analogique correspond à la valeur mesurée.

10.5.5 Régler la pression normale

▶ Sélectionner [rEF.P] et régler la pression normale souhaitée

10.5.6 Régler la température normale

▶ Sélectionner [rEF.T] et régler la température normale souhaitée.

10.5.7 Suppression de faibles débits

▶ Sélectionner [LFC] et régler la valeur limite.

10.6 Fonctions de service

10.6.1 Lire les valeurs min./max.

Lire les valeurs mesurées minimales ou maximales :

▶ Sélectionner HI ou LO. HI = débit maximal, LO = débit minimal

Effacer la mémoire :

▶ Sélectionner HI ou LO.

▶ Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché.

▶ Appuyer brièvement sur [MODE/ENTER].

Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

10.6.2 Récupérer les réglages de base effectués en usine

▶ Sélectionner [rES].

▶ Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché.

▶ Appuyer brièvement sur [MODE/ENTER].

11 Fonctionnement

Un fonctionnement correct et le respect de la précision de mesure ne peuvent être garantis que si les conditions environnantes indiquées dans les " Données techniques " sont respectées. Veiller notamment à ce que la gamme de pression maximale, l'étendue de mesure et la température ambiante permise ne soient pas dépassées.

Après la mise sous tension et l'écoulement du retard à la disponibilité (env. 0,5 s), l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

• Affichages de fonctionnement chapitre 8 Eléments de service et d'indication.
• Pendant le retard à la disponibilité, les sorties sont commutées selon la programmation : ACTIVE pour la fonction normalement ouvert (Hno / Fno) et INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
• Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est la valeur finale de l'étendue de mesure pendant le retard à la disponibilité.

11.1 Lecture des valeurs de paramètres réglées

▶ Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché. 22

▶ Appuyer brièvement sur [Set].

L'appareil affiche la valeur de paramètre correspondante. Après env. 15 s il affiche de nouveau le paramètre, ensuite il se remet en mode Run.

11.2 Changement d'unité en mode Run

En mode Run, appuyer brièvement sur [Set]. A chaque fois que le bouton est actionné, l'appareil change d'unité d'affichage.

L'appareil affiche la valeur mesurée actuelle pendant env. 15 s dans l'unité d'affichage sélectionnée, la LED correspondante est allumée.

11.3 Messages d'erreur

[SC1] Court-circuit de OUT1.*

[SC2] Court-circuit de OUT2.*

[SC] Court-circuit sur les deux sorties.*

[OL] Valeur mesurée > 120 % de la valeur finale de l'étendue de mesure.

[Err] Clignotant : défaut de la sonde de mesure.

*La sortie respective est désactivée tant que le court-circuit existe.
Ces messages sont affichés même si l'afficheur est désactivé.

11.4 Conditions générales de fonctionnement

• De temps en temps, contrôler visuellement la présence éventuelle de dépôts sur les sondes de mesure.
  Démontage du capteur : desserrer l'écrou, retirer le capteur de l'ouverture de mesure (→ fig. dans 6.5). Montage → 6.5.
• Les nettoyer, le cas échéant, à intervalle régulier. Pour ce faire, utiliser un produit de nettoyage approprié (par ex. une solution à base d'alcool).
• Eviter une détérioration mécanique des sondes de mesure.

12 Données techniques et schéma d'encombrement

Données techniques et schéma d'encombrement sur www.ifm.com.
