MODE D'EMPLOI SD9000 IFM

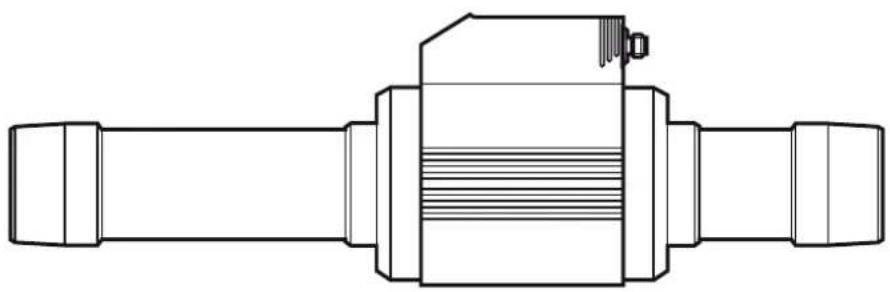

Notice d'utilisation Compteur d'air comprimé SD9000

11406640 / 00 10 / 20132 Contenu 1 Remarque préliminaire 4 11 Symboles utilisés 4 2 Consignes de sécurité 4 3 Fonctionnement et caractéristiques 5 4 Fonction 5 41 Traitement des signaux de mesure 5 42 Surveillance du débit 6 43 Contrôle de quantités consommées (fonction totalisateur) 6 431 Contrôle de quantités consommées avec sortie d'impulsions 6 432 Contrôle de quantités consommées avec compteur à présélection 7 44 Surveillance de température 7 45 Surveillance du débit ou de la température / fonction de commutation 7 46 Contrôle du débit ou de la température / fonction analogique 8 47 Réglage des conditions normalisées du débit de volume 9 48 Suppression de faibles débits (LFC) 9 5 Montage 9 51 Lieu de montage 9 52 Conditions de montage 10 53 Position de montage 10 54 Montage dans des tuyaux 11 6 Raccordement électrique 11 7 Eléments de service et d'indication 12 8 Menu 14 81 Structure de menu 14 82 Explication du menu 15 9 Paramétrage 16 91 Paramétrage général 16 92 Réglages pour la surveillance du débit 18 921 Réglages pour la surveillance des valeurs limites avec OUT1 18 922 Réglages pour le contrôle des valeurs limites avec OUT2 19 923 Mise à l'échelle de la valeur analogique pour le débit 19 93 Réglages pour le contrôle des quantités consommées 193

931 Réglages pour le contrôle de quantité par sortie d'impulsions 19 932 Réglages pour le contrôle de quantité par compteur à présélection 19 933 Réglages pour la remise à zéro du compteur contrôlée par le pro- gramme 20 934 Désactiver la remise à zéro du compteur 20 935 Configurer la remise à zéro du compteur par un signal externe 20 94 Réglages pour la surveillance de la température 20 941 Réglages pour le contrôle des valeurs limites avec OUT2 20 942 Mise à l’échelle de la valeur analogique pour la température 21 95 Réglages par l'utilisateur (option) 21 951 Réglage de l'unité de mesure standard pour le débit 21 952 Configuration de l'affichage standard 21 953 Réglage de l'amortissement des valeurs mesurées 21 954 Réglage du comportement des sorties en cas de défaut 22 955 Régler la pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent 22 956 Régler la température normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent 22 957 Régler la suppression de faibles débits 22 96 Fonctions de service 22 961 Lire les valeurs min et max pour le débit 22 962 Restaurer les réglages usine 23 97 Réglage du compteur à présélection / de la valeur d'impulsions (ImPS) 23 10 Fonctionnement 25 101 Lecture des valeurs de paramètres réglées 25 102 Changement d'unité en mode Run 25 103 Messages d'erreur 26 104 Conditions générales de fonctionnement 26 11 Données techniques et schéma d'encombrement 26 12 Réglage usine 274 1 Remarque préliminaire

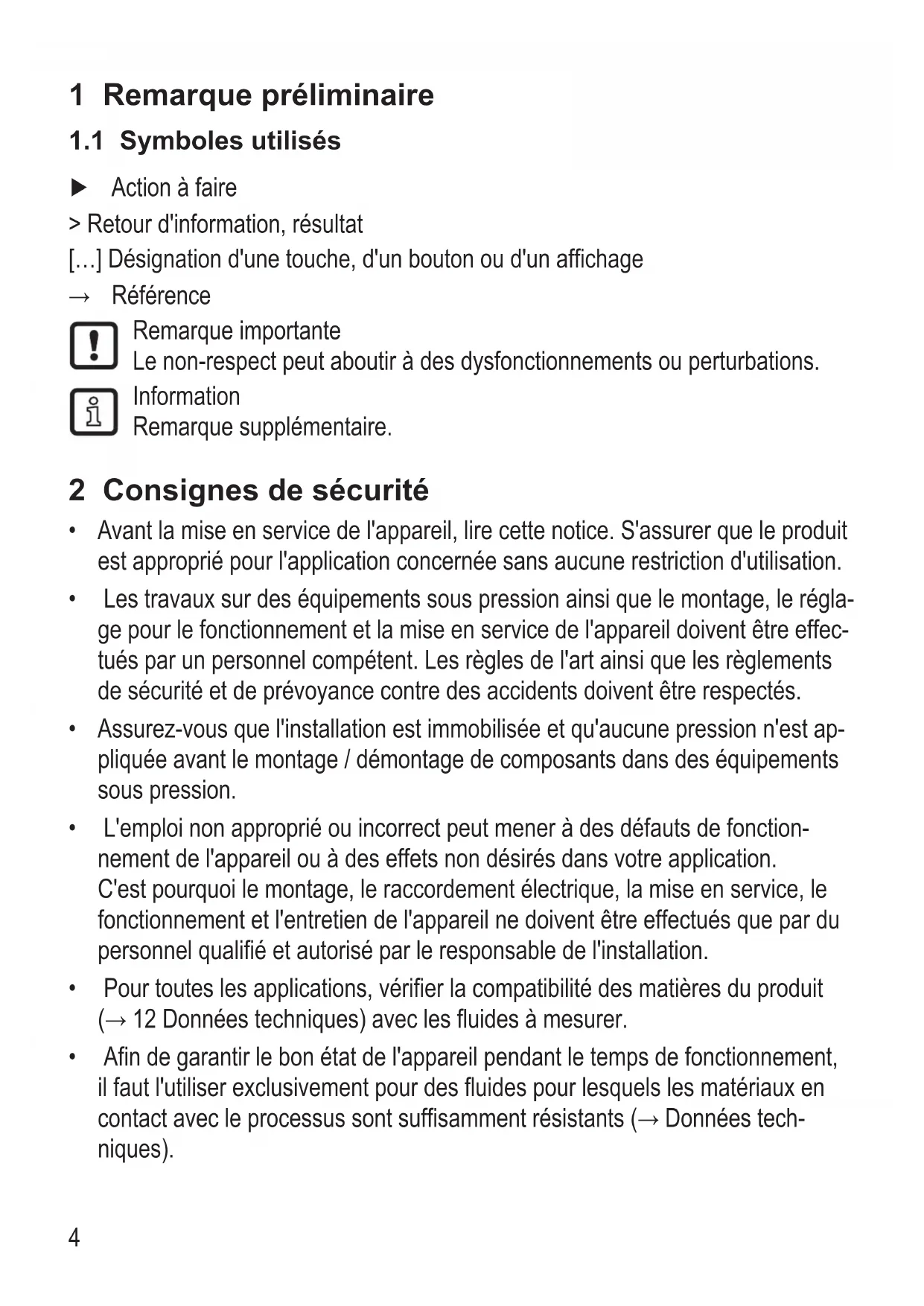

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire cette notice S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation

• Les travaux sur des équipements sous pression ainsi que le montage, le régla- ge pour le fonctionnement et la mise en service de l'appareil doivent être effec- tués par un personnel compétent Les règles de l'art ainsi que les règlements de sécurité et de prévoyance contre des accidents doivent être respectés

• Assurez-vous que l'installation est immobilisée et qu'aucune pression n'est ap- pliquée avant le montage / démontage de composants dans des équipements sous pression

• L'emploi non approprié ou incorrect peut mener à des défauts de fonction- nement de l'appareil ou à des effets non désirés dans votre application C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation

• Pour toutes les applications, vérifier la compatibilité des matières du produit (→12Donnéestechniques)aveclesfluidesàmesurer.

• Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contactavecleprocessussontsuffisammentrésistants(→Donnéestech- niques)5

• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de me- sure correspondent à l'application respective Le fabricant n'assume aucune re- sponsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur Une mauvaise installation ou utilisation des appareils de mesure entraîne la perte des droits de garantie 3 Fonctionnement et caractéristiques L'appareil surveille le débit d'un volume normalisé d'air comprimé Il détecte les 4 paramètres process vitesse, débit, quantité consommée et tempé- rature du fluide

• Application : installations d'air comprimé

• Toutes les indications s'appliquent au débit de volume normalisé selon DIN ISO 2533, c'est-à-dire débit de volume à 1013 hPa, 15°C et humidité d'air relative

• D'autresconditionsnormaliséespeuventêtrerégléespourl'appareil(→9.5.5 et 956)

• Les conditions de fonctionnement générales relatives aux équipements sous pression s'appliquent

• Directive sur les équipements souspression (DESP) : Les appareils avec longueur de mesure correspondent à l’article 3 paragraphe (3) de la directive 97/23/CE et ont été conçus et fabriqués pour des gaz stables du groupe de fluides 2 selon les règles de l'art 4 Fonction

4.1 Traitement des signaux de mesure

• L'appareil affiche les valeurs process actuelles

• Il génère 2 signaux de sortie selon le paramétrage OUT1: 4 options de sélection Signal de commutation pour la valeur limite du débit (→9.2.1) ou signal de commutation pour la valeur limite de la vitesse du débit (→9.2.1) ou séquence d'impulsions pour compteur volumétrique (→9.3.1) ou signal de commutation pour compteur à présélection (→9.3.2) OUT2 : 6 options de sélection Signal de commutation pour la valeur limite du débit (→9.2.2) ou signal de commutation pour la valeur limite de la vitesse du débit (→9.2.2)6 ou signal de commutation pour la valeur limite de la température (→9.4.1) ou signal analogique pour le débit (→9.2.3) ou signal analogique pour la vitesse du débit (→9.2.3) ou signal analogique pour la température (→9.4.2) OUT2 (broche 2) peut être utilisée comme entrée au lieu de sortie pour un signalderemiseàzéro:(→9.3.5)

4.2 Surveillance du débit

Le débit est surveillé par un système de mesure calorimétrique, les signaux de mesure sont évalués par l'électronique

• 2 signaux de commutation pour des valeurs limites de débit peuvent être four- nis(sortie1etsortie2).Fonctionsdecommutation→4.5.

• Un signal analogique (420 mA) proportionnel au débit est fourni sur la sortie 2.Fonctionsanalogiques→4.6.

4.3 Contrôle de quantités consommées (fonction totalisateur)

L'appareil dispose d'un compteur volumétrique interne Il additionne la valeur du débit continuellement La somme correspond à la quantité actuelle consommée depuis la dernière remise à zéro

• La valeur actuelle du compteur peut être affichée

• En plus, la valeur avant la dernière remise à zéro est sauvegardée Cette valeur peut aussi être affichée

• Le compteur sauvegarde la quantité consommée additionnée toutes les 10 minutes Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé Une éventuelle perte de données peut donc être 10 minutes au maximum

• Débordement : si la valeur maximale est dépassée (9 999 999 Nm³), le comp- teur est remis à 0 Le compteur peut être remis à zéro comme suit :

• Resetmanuel(→9.3.3).

• Resetautomatiquecontrôléenfonctiondutemps(→9.3.3).

• Signald'entréeexternesurbroche2(→9.3.5).

4.3.1 Contrôle de quantités consommées avec sortie d'impulsions

La sortie 1 fournit une impulsion de comptage chaque fois que la valeur réglée en [ImPS]estatteinte(→9.3.1).7

4.3.2 Contrôle de quantités consommées avec compteur à présélection

2 types de contrôle sont possibles :

• Contrôle de quantité dépendante du temps - Réglages : [ImPS] = quantité x, [ImPR] = [no], [rTo] = durée t - Si la quantité x est atteinte pendant t, la sortie 1 commute et reste enclen- chée jusqu’à ce que le compteur soit remis à zéro via l'entrée TOR ou [rTo] = [rEDT] Dans ce cas, la remise à zéro du totalisateur contrôlée en fonction du temps n'est pas effectuée si [ImPS] = quantité X est dépassée - Si la quantité x n’est pas atteinte après l’écoulement du temps t, le compteur est remis à zéro automatiquement et le comptage recommence ; la sortie 1 ne commute pas

• Contrôle de quantité indépendante du temps - Réglages : [ImPS] = quantité x, [ImPR] = [no], [rTO] = [OFF] - Si la quantité x est atteinte, la sortie 1 commute et reste enclenchée jusqu’à ce que le compteur soit remis à zéro via l'entrée TOR ou [rTo] = [rEDT]

4.4 Surveillance de température

• Un signal de commutation peut être fourni pour des valeurs limites de tempéra- turesurlasortie2.Fonctionsdecommutation→4.5.

• Un signal analogique proportionnel à la température (420 mA) peut être fournisurlasortie2.Fonctionsanalogiques→4.6.

4.5 Surveillance du débit ou de la température / fonction de

commutation OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou sont dépassés Les fonctions de commutation suivantes peuvent être sélectionnées :

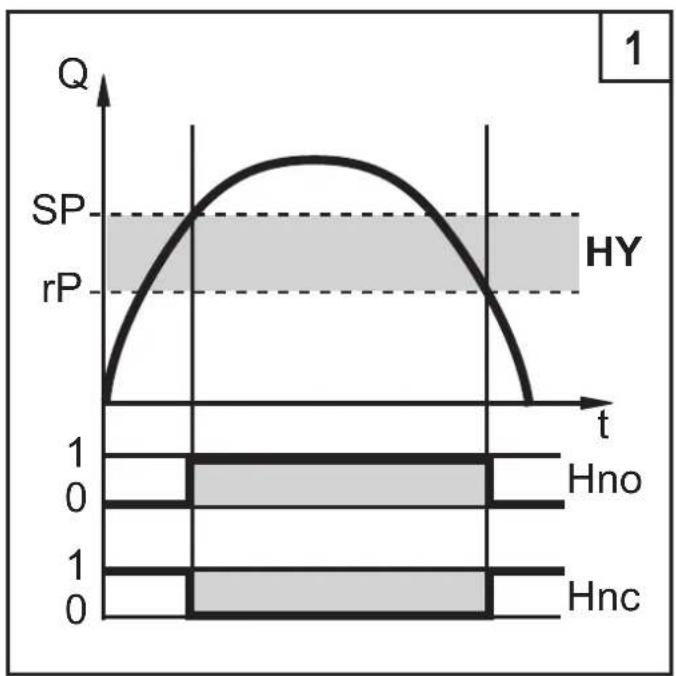

• Fonction hystérésis / normalement ouvert (fig 1) : [OUx] = [Hno]

• Fonction hystérésis / normalement fermé (fig 1) : [OUx] = [Hnc] D'abord le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclen- chement (rPx) avec la différence souhaitée Prendre en compte : si SPx est modifié, rPx change automatiquement, la distance reste inchangée

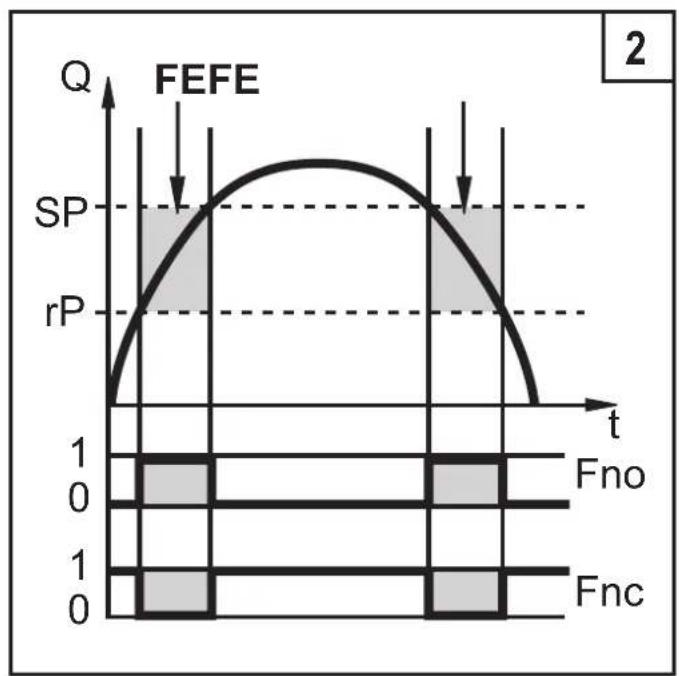

• Fonction fenêtre / normalement ouvert (fig 2) : [OUx] = [Fno]

• Fonction fenêtre / normalement fermé (fig 2) : [OUx] = [Fnc] La largeur de la fenêtre peut être réglée par la différence entre SPx et rPxSPx = valeur supérieure, rPx = valeur inférieure8

HY = hystérésis ; FE = fenêtre

4.6 Contrôle du débit ou de la température / fonction analo-

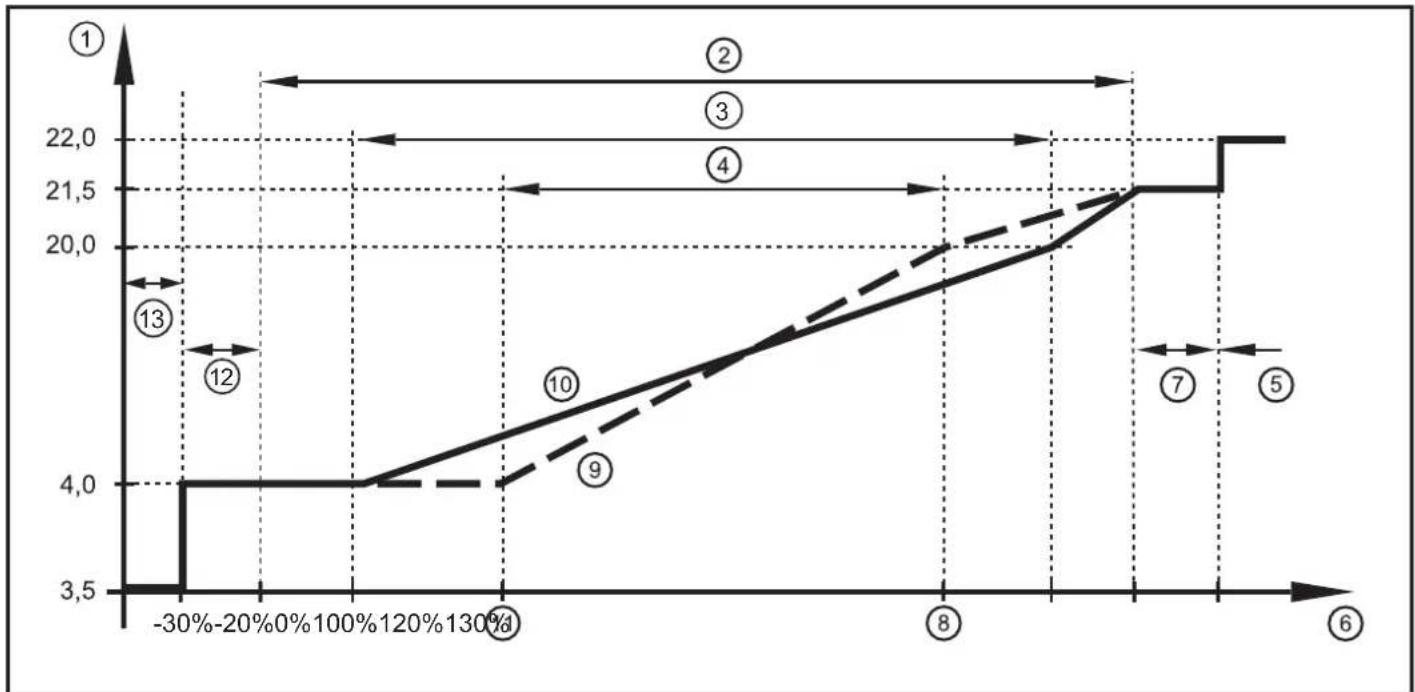

Caractéristique de la sortie analogique selon la norme CEI 60947-5-7 1: Courant de sortie en mA 2: Plage de fonctionnement 3: Etendue de mesure 4: Plage entre la valeur minimum et la valeur maximum de la sortie analogique 5: Message d'erreur [Err] est affiché 6: Valeur finale de l'étendue de mesure (VEM) 7: Le message d'erreur [OL] est affiché (= overload)9

8: Valeur maximum de la sortie analogique (AEP) : détermine à quelle valeur mesurée le signal de sortie est 20 mA 9: Valeur du signal analogique si la valeur minimum de la sortie analogique est décalée 10 : Valeur du signal analogique en cas de réglage usine 11 : Valeur minimum de la sortie analogique (ASP) : détermine à quelle valeur mesurée le signal de sortie est 4 mA 12 : Le message d'erreur [UL] est affiché (= underload) 13 : Message d'erreur [Err] est affiché Distance minimum entre ASP et AEP = 25 % de la valeur finale de l’étendue de mesure

4.7 Réglage des conditions normalisées du débit de volume

L'appareil est réglé à un débit de volume normalisé selon DIN ISO 2533, c'est-à- dire débit de volume à 1013 hPa, 15°C et humidité d'air relative 0% L'appareil peut être réglé à d'autres conditions normalisées :

• Le point de menu [rEFP] permet de régler la pression normale à laquelle les valeursdemesureetlesvaleursaffichéespourledébitseréfèrent(→9.5.5).

• Le point de menu [rEFT] permet de régler la température normale à laquelle lesvaleursdemesureetlesvaleursaffichéespourledébitseréfèrent(→ 956)

4.8 Suppression de faibles débits (LFC)

Cettefonctionpermetdesupprimerdefaiblesdébits(→9.5.7).Desdébitsinféri- eurs à la valeur LFC n'ont pas d'effet sur l'affichage et les signaux de sortie Exemple : Si LFC = 0,5 est réglé, les débits inférieurs à 0,5 Nm³/h sont suppri- més 5 Montage Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés

• Derrière le sécheur frigorifique / à proximité de la charge

• Si l'air comprimé est distribué dans le tuyau principal par des tuyaux parallèles, l'appareil doit être monté dans le tuyau principal

• Le montage après l'unité de maintenance est également possible (si de l'huile est utilisée pour des charges, l'appareil doit être monté avant le lubrificateur)10

5.2 Conditions de montage

Afin de réaliser la précision de mesure spécifiée, les conditions de montage suivantes doivent être respectées : Longueurs d'entrée/sortie définies, superficie de la section du débit définie, profondeur d'immersion fixe et positionnement exact des éléments de mesure A la livraison, l'appareil est monté sur une longueur de mesure satisfaisant à ces conditions En cas de perturbations sur le côté d'entrée, des longueurs droites supplémen- taires (B) sont recommandées : Modifications du diamètre du tuyau B = 5 x diamètre du tuyau Coude 90° B = 5 x diamètre du tuyau Deux coudes 90°, un plan B = 10 x diamètre du tuyau Deux coudes 90°, deux plans B = 15 x diamètre du tuyau Vanne, coulisseau B = 35 x diamètre du tuyau

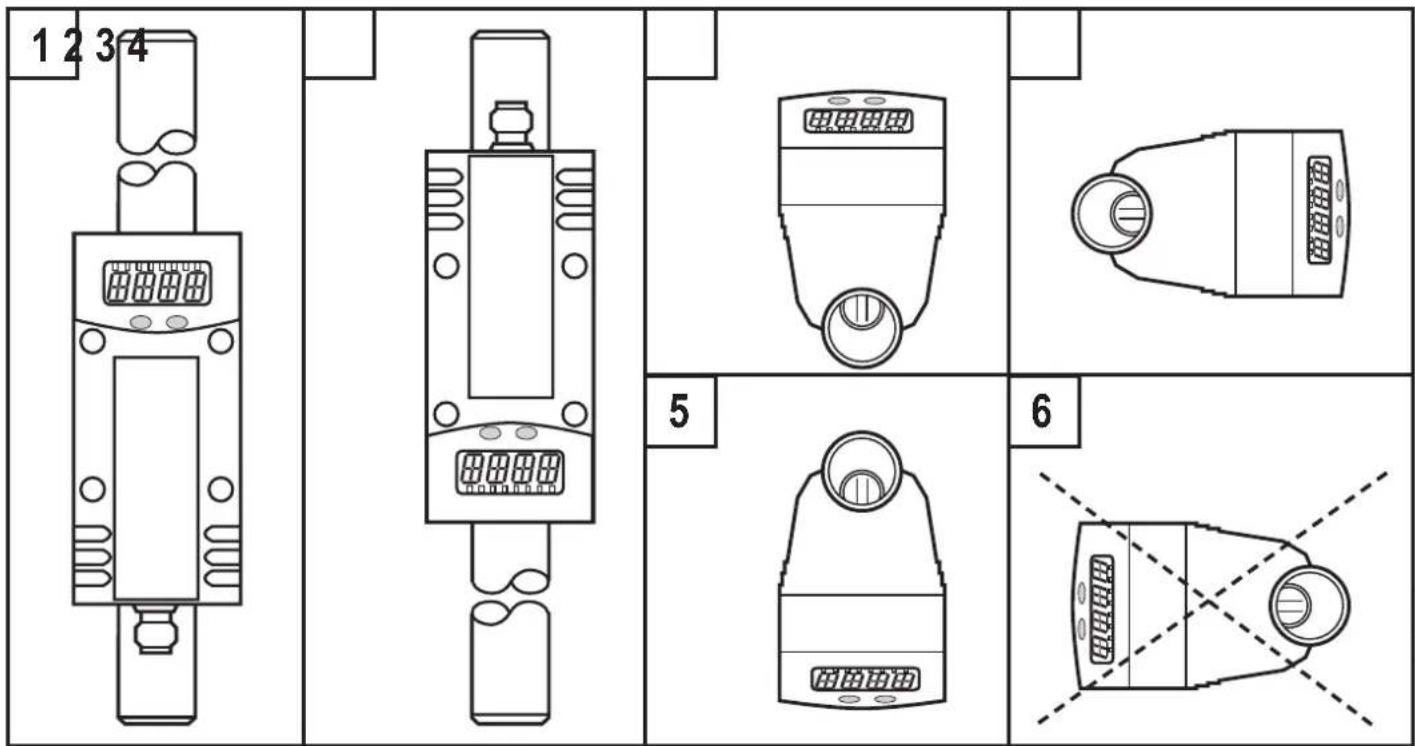

5.3 Position de montage

• Positions de montage permises : longueur de mesure verticale, toute position (fig 1,2) ; longueur de mesure horizontale, appareil vertical (fig 3, 5) ; appareil au côté, longueur de mesure à gauche (fig 4)

• Ne pas utiliser la position de montage montrée dans la fig 6 (appareil au côté, longueur de mesure à droite) En cas de débit faible, la précision de mesure spécifiée ne peut pas être respectée11

5.4 Montage dans des tuyaux

► Insérer l'appareil dans le tuyau selon le sens du débit (voir flèche sur l'appareil) et serrer

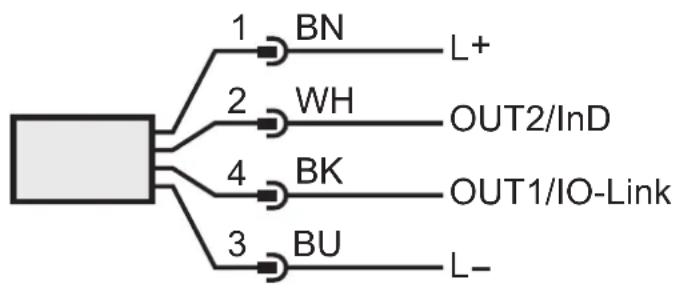

OUT 6 Raccordement électrique L'appareil doit être monté par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés Alimentation en tension selon EN 50178, TBTS, TBTP ► Mettre l'installation hors tension ► Raccorder l'appareil comme suit :12

Broche 1 Ualim+ Broche 3 Ualim- Broche 4 (OUT1) Signal de commutation : valeurs limites pour le débit Signal de commutation : le compteur volumétrique a atteint la valeur présélectionnée Impulsions : 1 impulsion chaque fois que le débit présélectionné est atteint Voie de données pour la communication bidirectionnelle IO-Link Broche 2 (OUT2/InD) Signal de commutation : valeurs limites pour le débit Signal de commutation : valeurs limites pour la température Signal analogique pour le débit Signal analogique pour la température Entrée pour le signal "remise à zéro compteur" Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir) 7 Eléments de service et d'indication

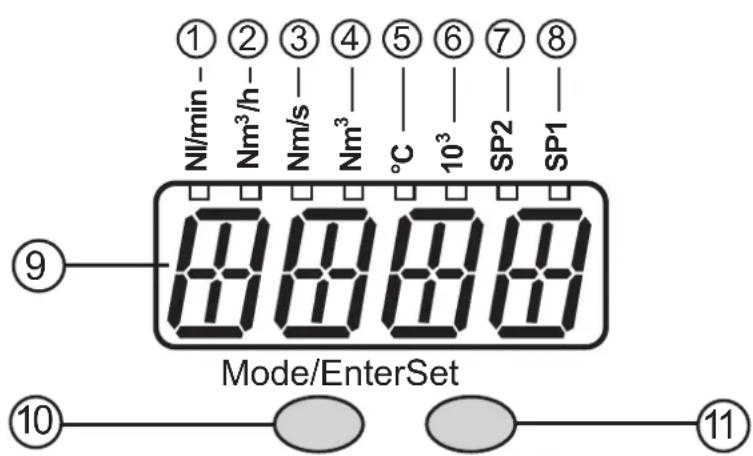

1 à 8 : LED indicatrices - LED 1 (verte) = débit actuel en Normo litre / minute (Nl/min) - LED 2 (verte) = débit actuel en Normo mètre cube / heure (Nm

/h) - LED 3 (verte) = débit actuel en Normo mètre / seconde (Nm/s) - LED 4 (verte) = quantité actuelle consommée depuis le dernier reset en Normo mètres cube (Nm

- LED 4 (verte) clignotante = quantité consommée avant le dernier reset en Normo mètres cube (Nm

- LED 4 (verte) et 6 (verte) = quantité actuelle consommée depuis le dernier reset en Normo mètres cube (valeurs > 9999 sont affichées en mode exponentiel 10

- LED 4 (verte) et 6 (verte) clignotantes = quantité consommée avant le dernier reset en Normo mètres cube10

(valeurs > 9999 sont affichées en mode exponentiel 10

- LED 5 (verte) = température du fluide actuelle en °C - LED 7 (jaune) = état de commutation de la sortie correspondante (LED affiche l'état de l'entrée même en cas d'un reset externe actif) - LED 8 (jaune) = état de commutation de la sortie correspondante 9: Affichage alphanumérique, 4 digits - Affichage du débit actuel (pour le réglage [Uni] = [Lmin] ou [nm3h] et [SELd] = [FLOW]) - Affichage de la vitesse actuelle du débit (pour le réglage [Uni] = [nmS] et [SELd] = [FLOW]) - Affichage de la valeur du compteur (pour le réglage [SELd] = [TOTL]) - Affichage de la température du fluide actuelle (pour le réglage [SELd] = [TEMP]) - Affichage des paramètres et valeurs de paramètres 10 : Bouton Mode/Enter - Sélection des paramètres et confirmation des valeurs de paramètres 11 : Bouton Set - Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois) - Changement d'unité d’affichage en mode de fonctionnement normal (mode Run)14 8 Menu

= valeur actuelle du compteur en Nm

• = valeur du compteur sauve- gardée en Nm

• Les valeurs de paramètres sous forme de chiffres sont des réglages usine ou des exemples au hasard15

SP1/rP1 Valeur limite supérieure / inférieure pour le débit ImPS Valeur d'impulsions ImPR Répétition d’impulsions active (sortie d'impulsions) ou pas active (= fonction compteur à présélection) OU1 Fonction de sortie pour OUT1 (débit ou quantité consommée) : - signal de commutation pour les valeurs limites : fonction hystérésis ou fenêtre, soit en normalement ouvert soit en normalement fermé - impulsion ou signal de commutation pour le compteur volumétrique OU2 Fonction de sortie pour OUT2 (débit ou température) : - signal de commutation pour les valeurs limites : fonction hystérésis ou fenêtre, soit en normalement ouvert soit en normalement fermé - signal analogique : 4-20 mA [I] Comme alternative : configurer OUT2 (broche 2) comme entrée pour le signal reset externe: réglage : [OU2] = [InD] SP2/rP2 Valeur limite supérieure / inférieure pour le débit ou la température ASP / AEP Valeur initiale analogique / valeur finale analogique pour le débit ou la température DIn2 Configuration de l'entrée (broche2) pour la remise à zéro du compteur EF Fonctions étendues / accès au niveau de menu 2 HI / LO Mémoire valeur maximum / minimum pour le débit FOU1 Comportement de la sortie 1 en cas d'un défaut interne FOU2 Comportement de la sortie 2 en cas d'un défaut interne dAP Amortissement des valeurs mesurées / constante d'amortissement en secondes rTo Remise à zéro du compteur : remise à zéro manuelle / contrôlée en fonction du temps diS Fréquence de rafraîchissement et orientation de l'affichage Uni Unité de mesure standard pour le débit : Nl/min, Nm³/h ou Nm/s SELd Unité de mesure standard de l’affichage : valeur du débit, valeur du compteur ou température du fluide SEL2 Quantité mesurée standard pour l'évaluation par OUT2 : - signal valeur limite ou signal analogique pour le débit - signal valeur limite ou signal analogique pour la température rEFP Pression normale à laquelle les valeurs de mesure et les valeurs affichées pour le débit se réfèrent16 rEFT Température normale à laquelle les valeurs de mesure et les valeurs affi- chées pour le débit se réfèrent LFC Suppression de faibles débits (Low flow cut-off) rES Récupérer les réglages de base effectués en usine 9 Paramétrage Les paramètres peuvent être réglés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation ► S'assurer qu'il n'y a pas de mauvais fonctionnement dans l'installation Un outil de paramétrage avec possibilité IO-Link, comme par ex le programme de service FDT ifm Container offre les options suivantes : - Lire les valeurs process actuelles - Lire, modifier, sauvegarder tous les paramètres actuels réglés et les transmet- tre à d'autres appareils du même type Le catalogue des objets DTM disponibles, IO-Link Device Description (IODD) et le programme de service FDT ifm Container sont disponibles à www.ifm.com→Support→Téléchargement.

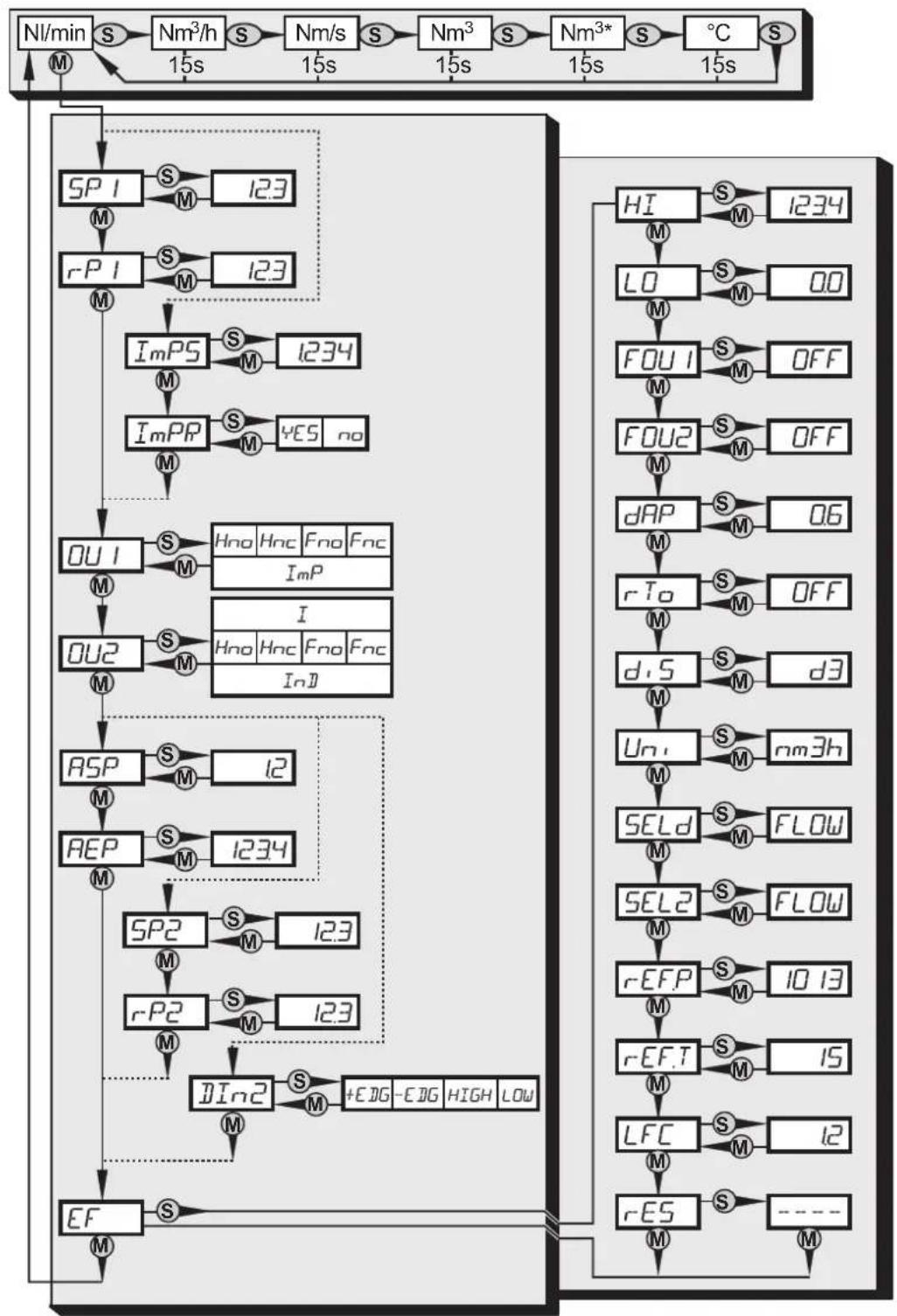

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

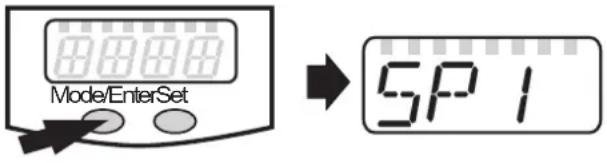

Sélectionner le paramètre ► Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché

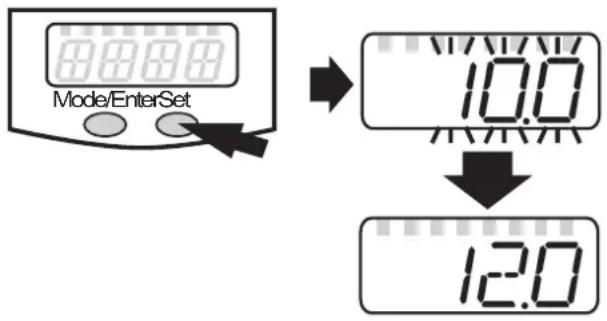

Régler la valeur du paramètre ► Appuyer sur [Set] et le maintenir appuyé > La valeur actuelle du réglage clignote pendant 5 s > Après 5 s : la valeur réglée est modi- fiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en le maintenant appuyé

Les valeurs numériques sont incrémentées Pour réduire la valeur : laisser l'affichage aller jusqu'à la valeur de réglage maximum Ensuite, le cycle recommence à la valeur de réglage minimum

Valider la valeur de paramètre ► Appuyer brièvement sur [Mode/ Enter] > Le paramètre est indiqué de nou- veau La nouvelle valeur réglée est sauvegardée

Réglage d'autres paramètres ► Recommencer par l'étape 1 Terminer le paramétrage ► Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur actuelle mesurée soit indiquée, alternativement attendre 15 s (du niveau de menu 1) ou 30 s (du niveau de menu 2) > L'appareil se remet en mode de fonctionnement

• Si [SLoc] est affiché lors de l'essai de modifier une valeur de paramètres, une communication IO-Link est active (blocage temporaire) ou le capteur est verrouillé en permanence par le logiciel Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage

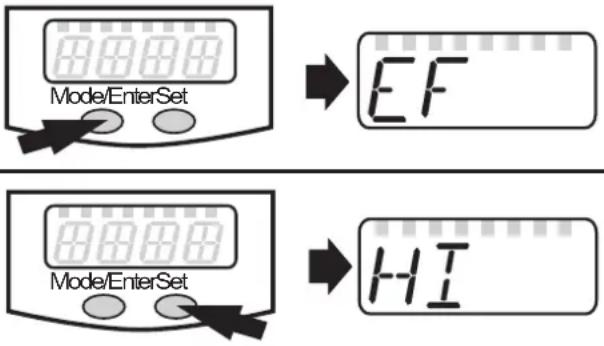

• Changement du niveau de menu 1 au niveau de menu 2 : ► Appuyer sur [Mode/Enter] jusqu'à ce que [EF] soit affiché

► Appuyer brièvement sur [Set] > Le premier paramètre du sous-menu est affiché (ici : [HI])

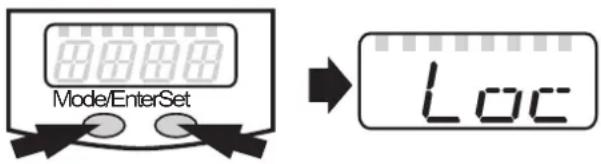

• Verrouiller / déverrouiller L'appareil peut être verrouillé électroniquement afin d'éviter une fausse pro- grammation non intentionnelle ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [Mode/Enter] + [Set] pendant 10 s > [Loc] est affiché

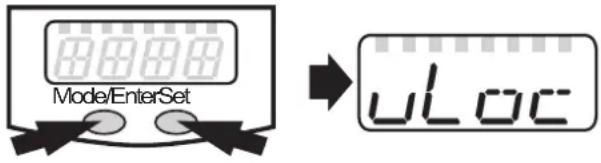

Durant le fonctionnement : [Loc] est affiché brièvement si l'on essaie de changer les valeurs des paramètres Pour déverrouiller : ► Appuyer sur [Mode/Enter] + [Set] pendant 10 s > [uLoc] est affiché

A la livraison : non verrouillé

• Timeout : Si lors du changement d'un paramètre aucun bouton n'est appuyé pendant 15 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée

9.2 Réglages pour la surveillance du débit

9.2.1 Réglages pour la surveillance des valeurs limites avec OUT1

► Sélectionner[Uni]etréglerl'unitédemesure(→9.5.1). ► Sélectionner [OU1] et régler la fonction de commutation - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [SP1] et régler la valeur à laquelle la sortie commute ► Sélectionner [rP1] et régler la valeur à laquelle la sortie est désactivée19

9.2.2 Réglages pour le contrôle des valeurs limites avec OUT2

► Sélectionner[Uni]etréglerl'unitédemesure(→9.5.1). ► Sélectionner [SEL2] et régler [FLOW] ► Sélectionner [OU2] et régler la fonction de commutation - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [SP2] et régler la valeur à laquelle la sortie commute ► Sélectionner [rP2] et régler la valeur à laquelle la sortie est désactivée

9.2.3 Mise à l'échelle de la valeur analogique pour le débit

► Sélectionner[Uni]etréglerl'unitédemesure(→9.5.1). ► Sélectionner [SEL2] et régler [FLOW] ► Sélectionner [OU2] et régler la fonction - [I] = un signal de courant proportionnel au débit (420 mA) ► Sélectionner [ASP] et régler la valeur pour laquelle la valeur minimale est fournie ► Sélectionner [AEP] et régler la valeur pour laquelle la valeur maximale est fournie

9.3 Réglages pour le contrôle des quantités consommées

9.3.1 Réglages pour le contrôle de quantité par sortie d'impulsions

► Sélectionner [OU1] et régler [ImP] ► Sélectionner [ImPS] et régler le débit pour lequel 1 impulsion est fournie (→9.7). ► Sélectionner [ImPR] et régler [YES] > La répétition d’impulsions est active La sortie 1 fournit une impulsion de comptage chaque fois que la valeur réglée en [ImPS] est atteinte

9.3.2 Réglages pour le contrôle de quantité par compteur à présélection

► Sélectionner [OU1] et régler [ImP] ► Sélectionner [ImPS] et régler le débit pour lequel la sortie 1 commute (→9.7). ► Sélectionner [ImPR] et régler [no] > la répétition d’impulsions n'est pas active La sortie commute quand la valeur réglée en [ImPS] est atteinte Elle reste commutée jusqu’à ce que le compteur soit remis à zéro20

9.3.3 Réglages pour la remise à zéro du compteur contrôlée par le pro-

gramme ► Sélectionner [rTo] et continuer avec a) ou b) a) Remettre à zéro le compteur manuellement ► Appuyer sur [Set] jusqu'à ce que [rEST] soit affiché, puis appuyer brièvement sur [Mode/Enter] b) Saisir la valeur pour une remise à zéro contrôlée en fonction du temps ► Appuyer sur [Set] jusqu'à ce que la valeur souhaitée soit affichée (intervalles de 1 heure jusqu'à 8 semaines), puis appuyer brièvement sur [Mode/Enter] ► Appuyer sur [Set] jusqu'à ce que [rEST] soit affiché, puis appuyer brièvement sur [Mode/Enter]

9.3.4 Désactiver la remise à zéro du compteur

► Sélectionner [rTo] et régler [OFF]Le compteur n'est remis à zéro qu'après un débordement (= réglage usine) Débordement : si la valeur maximale est dépassée (9 999 999 Nm³), le compteur est remis à 0

9.3.5 Configurer la remise à zéro du compteur par un signal externe

► Sélectionner [OU2] et régler [InD] ► Sélectionner [Din2] et régler le signal reset - [HIGH] = reset avec signal haut - [LOW] = reset avec signal bas - [+EDG] = reset pour le front montant - [-EDG] = reset pour le front descendant LaLED7(→7Elémentsdeserviceetd'indication)affichel'étatde l'entrée même en cas d'un reset externe actif

9.4 Réglages pour la surveillance de la température

9.4.1 Réglages pour le contrôle des valeurs limites avec OUT2

► Sélectionner [SEL2] et régler [TEMP] ► Sélectionner [OU2] et régler la fonction de commutation - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé ► Sélectionner [SP2] et régler la valeur à laquelle la sortie commute ► Sélectionner [rP2] et régler la valeur à laquelle la sortie est désactivée21

9.4.2 Mise à l’échelle de la valeur analogique pour la température

► Sélectionner [SEL2] et régler [TEMP] ► Sélectionner [OU2] et régler la fonction - [I] = un signal de courant proportionnel à la température (420 mA) ► Sélectionner [ASP] et régler la valeur pour laquelle la valeur minimale est fournie ► Sélectionner [AEP] et régler la valeur pour laquelle la valeur maximale est fournie

9.5 Réglages par l'utilisateur (option)

9.5.1 Réglage de l'unité de mesure standard pour le débit

► Sélectionner [Uni] et régler l'unité de mesure - [Lmin] = débit en Normo litre / minute - [nm3h] = débit en Normo mètre cube / heure - [nmS] = vitesse du débit en Normo mètre / seconde Le réglage n'est effectif que pour la valeur du débit

9.5.2 Configuration de l'affichage standard

► Sélectionner [SELd] et déterminer l'unité de mesure standard - [FLOW] = l'afficheur montre la valeur actuelle de débit dans l'unité de mesure standard - [TOTL] = l'afficheur montre la valeur actuelle du compteur en Nm

- [TEMP] = l'afficheur montre la température actuelle du fluide en °C ► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage - [d1] = rafraîchissement de la valeur mesurée toutes les 50 ms - [d2] = rafraîchissement de la valeur mesurée toutes les 200 ms - [d3] = rafraîchissement de la valeur mesurée toutes les 600 ms - [rd1], [rd2], [rd3] = affichage comme d1, d2, d3 ; tourné de 180° - [OFF] = l'affichage est désactivé en mode de fonctionnement, par l'appui sur le bouton-poussoir la valeur process est indiquée pendant 15 s

9.5.3 Réglage de l'amortissement des valeurs mesurées

► Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur t 63%)22

9.5.4 Réglage du comportement des sorties en cas de défaut

► Sélectionner [FOU1] et régler la valeur - [On] = la sortie 1 est fermée en cas de défaut - [OFF] = la sortie 1 est ouverte en cas de défaut > Pour les deux valeurs ([ON] et [OFF]), le compteur ne continue pas l'addition en cas de défaut - [OU] = la sortie 1 est activée comme défini par les paramètres, indé- pendamment du cas de défaut ► Sélectionner [FOU2] et régler la valeur - [On] = la sortie 2 est fermée en cas de défaut, le signal analogique passe à la valeur maximale (22 mA) - [OFF] = la sortie 2 est ouverte en cas de défaut, le signal analogique passe à la valeur minimale (3,5 mA) - [OU] =la sortie 2 est activée comme défini par les paramètres, indépendamment du cas de défaut La forme du signal analogique correspondàCEI60947-5-7(→Diagrammedans4.6).

9.5.5 Régler la pression normale à laquelle les valeurs de mesure et les

valeurs affichées pour le débit se réfèrent ► Sélectionner [rEFP] et régler la pression normale souhaitée Plage de réglage : 9501050 hPa en pas de 1 hPa

9.5.6 Régler la température normale à laquelle les valeurs de mesure et les

valeurs affichées pour le débit se réfèrent ► Sélectionner [rEFT] et régler la température normale souhaitée Plage de réglage : 025 °C en pas de 1 °C

9.5.7 Régler la suppression de faibles débits

► Sélectionner [LFC] et régler la valeur limite Plage de réglage : 0,54 Nm³/h en pas de 0,5 Nm³/h

9.6 Fonctions de service

9.6.1 Lire les valeurs min. et max. pour le débit

► Sélectionner [HI] ou [LO], appuyer brièvement sur [Set] [HI] = valeur max, [LO] = valeur min Effacer la mémoire ► Sélectionner [HI] ou [LO] ► Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché ► Appuyer brièvement sur [Mode/Enter] Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois23

9.6.2 Restaurer les réglages usine

► Sélectionner [rES] ► Appuyer sur [Set] et le maintenir appuyé jusqu'à ce que [----] soit affiché ► Appuyer brièvement sur [Mode/Enter] Pourlesréglagesusinevoirlafindecettenotice(→12Réglageusine). Il est utile que vous notiez vos réglages dans ce tableau avant d'exécuter la fonction Après la remise au réglage usine, la valeur de la mémoire est 0

9.7 Réglage du compteur à présélection / de la valeur

1000 Nm³ 1 000 000 Nm³ 4 000 000 Nm³ Opération de réglage: ► Sélectionner[ImP]pour[OU1](→9.3.2). ► Appuyer sur [Mode/Enter] jusqu'à ce que [ImPS] soit affiché ► Appuyer sur [Set] et le maintenir appuyé > La valeur numérique actuelle clignote pendant 5 s, puis un des 4 chiffres devient actif (chiffre clignote, peut être modifié) ► Régler la valeur d'impulsions souhaitée comme indiqué dans le tableau suivant ► D’abord, choisir la plage de réglage désirée (1, 2, 3 ) : appuyer sur [Set] et le main- tenir appuyé jusqu'à ce que la valeur souhaitée de la plage de réglage soit affichée ► Ensuite, saisir la valeur en commençant de gauche (premier chiffre) à droite (qua- trième chiffre)24 ► Appuyer brièvement sur [Mode/Enter] quand tous les 4 chiffres sont réglés Dès que le premier chiffre clignote, il y a 3 possibilités : ► Appuyer briè- vement 1 fois sur [Set] Le chiffre clignotant est augmenté 9 est suivi par 0 - 1 - 2, etc

Appuyé sur [Set] 1 fois 9 1 2 3 Appuyé sur [Set] 1 fois 0 1 2 3 Appuyé sur [Set] 1 fois 1 1 2 3 ► Appuyer sur [Set] et le maintenir appuyé Le chiffre clignotant est augmenté, 9 est suivi par 0 et le prochain chiffre à gauche devient actif

Appuyé sur [Set] continuellement 8 1 9 3 [Set] toujours appuyé 8 1 0 3 Si le chiffre 1 est augmenté de cette façon, l’afficheur passe à la plage de réglage supérieure suivante (9 est suivi par 10 ; le point dé- cimal est déplacé d'une place vers la droite ou l'affichage LED passe en mode exponentiel 10

Appuyé sur [Set] continuellement 9 1 2 3 [Set] toujours appuyé 1 0 1 2 ► Attendre 3 s (n'appuyer sur aucun bouton) Le chiffre suivant à droite clignote (= devient actif)

Aucun bouton n'est appuyé ; après 3 s 8 1 2 3 après 3 s 8 1 2 3 après 3 s 8 1 2 3 Si le 4ième chiffre clignote pendant 3 s sans être modifié, le chiffre 1 redevient actif s’il a une valeur > 0 après 3 s 8 1 2 3 Si le chiffre 1 a la valeur " 0 ", l’affichage passe à la plage de réglage inférieure suivante (le point décimal est déplacé d'une place vers la gauche ou l'affichage LED passe en mode exponentiel 10

après 3 s 1 2 3 0 Ensuite : changer le chiffre 4 ou attendre 3 s et régler le chiffre 1 après 3 s 1 2 3 025

• Chiffres grisés (pex

• Si [Set] est appuyé en permanence, l'affichage parcourt toutes les zones ; après la valeur maximale il retourne à la valeur initiale Ensuite relâcher [Set] brièvement et recommencer le réglage 10 Fonctionnement Un fonctionnement correct et le respect de la précision de mesure ne peuvent être garantis que si les conditions environnantes indiquées dans les " Données techniques"(→12)sontrespectées.Veillernotammentàcequelagammede pression maximale, l'étendue de mesure et la température ambiante permise ne soient pas dépassées Après la mise sous tension et l'écoulement du retard à la disponibilité (env 1 s), l'appareil se trouve en mode Run (= mode de fonctionnement normal) Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés

• Affichagesdefonctionnement→chapitre7Elémentsdeserviceetd'indication.

• Pendant le retard à la disponibilité, les sorties sont commutées selon la programmation : ACTIVE pour la fonction normalement ouvert (Hno / Fno) et INACTIVE pour la fonction normalement fermé (Hnc / Fnc)

• Si la sortie 2 est configurée comme sortie analogique, le signal de sortie est la valeur finale de l'étendue de mesure pendant le retard à la disponibilité

10.1 Lecture des valeurs de paramètres réglées

► Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché ► Appuyer brièvement sur [Set] > L'appareil affiche la valeur de paramètre correspondante Après env 15 s (du niveau de menu 1) ou 30 s (du niveau de menu 2), il affiche de nouveau le paramètre, ensuite il se remet en mode Run

10.2 Changement d'unité en mode Run

► En mode Run, appuyer brièvement sur [Set] A chaque fois que le bouton est actionné, l'appareil change d'unité d'affichage > L'appareil affiche la valeur mesurée actuelle pendant env 15 s dans l'unité d'affichage sélectionnée, la LED correspondante est allumée26

10.3 Messages d'erreur

[SC1] Court-circuit de OUT1* [SC2] Court-circuit de OUT2* [SC] Court-circuit des deux sorties* [OL] Valeur mesurée > 120 % de la valeur finale de l'étendue de mesure [UL] Valeur mesurée < -20 % de la valeur finale de l'étendue de mesure (température) [Err] Clignotant : défaut de la sonde de mesure ou valeur mesurée > 130 % de la valeur finale de l'étendue de mesure *La sortie respective est désactivée tant que le court-circuit existe Ces messages sont affichés même si l'afficheur est désactivé

10.4 Conditions générales de fonctionnement

L'appareil ne nécessite aucun entretien en cas de fluides qui ne collent pas aux sondes de mesure

• De temps en temps, contrôler visuellement la présence éventuelle de dépôts sur les sondes de mesure

• Les nettoyer, le cas échéant, à intervalle régulier Pour ce faire, utiliser un produit de nettoyage approprié (par ex une solution à base d'alcool)

• Eviter une détérioration mécanique des sondes de mesure 11 Données techniques et schéma d'encombrement Donnéestechniquesetschémad'encombrementsurwww.ifm.com→Recherche d'unefichetechnique→Saisirlaréférence27
