AC5253 - Interface IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'entrées/sorties pneumatique (AirBox)
Marque	IFM
Modèle	AC5253
Nombre d'entrées	4 (capteurs, broches 2 et 4 des prises M12)
Nombre de sorties pneumatiques	1 (électrovanne 5/2, inverseur)
Protocole de communication	AS-interface 3.0, compatible avec version 2.0
Profil AS-i	S-7.A.E, mode d'adressage étendu
Alimentation	AS-interface (30 V DC) et AUX (24 V DC, AC5253)
Pression de service	3...8 bar
Raccordement pneumatique	Tubes rilsan, calibre extérieur selon CETOP RP 54 P
Degré de protection	IP67 (IP65 avec silencieux)
Indicateurs LED	PWR (verte), FAULT (rouge), AUX (verte), entrées (jaune), sortie (jaune)
Commande manuelle	Oui, appuyer/relâcher ou appuyer/tourner/verrouiller
Compatibilité électromagnétique	EN 61000-4-2 : décharge contact ±4 kV, décharge air ±8 kV
Entretien	Aucune réparation possible. Contacter le fabricant en cas de défaut.
Pièces détachées	Bouchons de protection (E73004), joint d'étanchéité (E70413), silencieux

FOIRE AUX QUESTIONS - AC5253 IFM

Comment adresser le module AC5253 ?

Utilisez l'unité d'adressage AC1144 avec le cordon E70213. L'adresse par défaut est 0. En mode étendu, si couplé à un maître V2.0, l'adresse doit être entre 1A et 31A et le paramètre P3 à 1, le bit D3 à 0.

Quelle est la plage de pression de service ?

La plage de pression de service est de 3 à 8 bar. Une utilisation en dehors de cette plage peut causer des défauts d'étanchéité ou des dommages irréversibles.

Quelle qualité d'air comprimé est requise ?

Pour l'air sans lubrifiant : classe de pureté 6-3-1 (particules <5 µm, point de rosée -20°C, huile <0,01 mg/m³). Pour l'air lubrifié : classe 6-3-4 (huile <5 mg/m³). L'air lubrifié nécessite une lubrification continue.

Que signifient les LED sur l'appareil ?

LED PWR verte : alimentation AS-i OK. LED FAULT rouge fixe : erreur de communication (ex. adresse 0). FAULT clignotante : défaut périphérie (ex. court-circuit). LED AUX verte : alimentation AUX OK (AC5253). LED jaune entrée : entrée commutée. LED jaune sortie : état logique API, pas forcément l'état pneumatique.

Comment utiliser la commande manuelle ?

La commande manuelle permet d'actionner la sortie pneumatique en appuyant/relâchant ou en appuyant/tournant/verrouillant. La commande électrique est prioritaire.

Quelles sont les consignes de montage ?

Montez l'embase en orientant le câble plat dans l'une des 3 directions (1, 2 ou 3). Réglez la position sur la partie supérieure en tournant la flèche correspondante. Ouvrez l'appareil avec un tournevis. Laissez une longueur droite de câble d'au moins 15 cm.

Comment raccorder les câbles électriques et pneumatiques ?

Raccordez les capteurs aux prises M12 (couple 0,6-0,8 Nm). Couvrez les prises inutilisées avec des bouchons de protection. Pour le pneumatique, insérez les tubes dans les raccords dédiés (air comprimé, vérins, échappements). Utilisez un joint d'étanchéité si le module est en extrémité de faisceau.

Que faire en cas de défaut ou de panne ?

Aucune réparation n'est possible. Contactez le fabricant (IFM) pour un remplacement. Ne modifiez pas le produit.

Comment éviter les décharges électrostatiques ?

Respectez les instructions d'installation : compensation de potentiel, séparation des câbles de signaux, bus, équipotentialité et alimentation. Évitez toute proximité avec des parties chargées électrostatiquement.

Le module est-il compatible avec un maître AS-i de première génération (V2.0) ?

Oui, avec le mode d'adressage étendu. Dans ce cas, le paramètre P3 doit être à 1 et le bit de sortie D3 à 0. L'adresse doit être entre 1A et 31A.

MODE D'EMPLOI AC5253 IFM

Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 62
• Version AS-interface 3.0, compatibilité descendante
• Raccordement pneumatique par tubes rilsan, calibre extérieur selon la norme CETOP RP 54 P
• Plage de pression de service 3...8 bar

Une utilisation en dehors de la plage de pression de service indiquée ou une utilisation d'air comprimé non conforme aux spécifications peut causer des défauts d'étanchéité permanents ou des dommages irréversibles aux composants pneumatiques et mener à un mauvais fonctionnement.

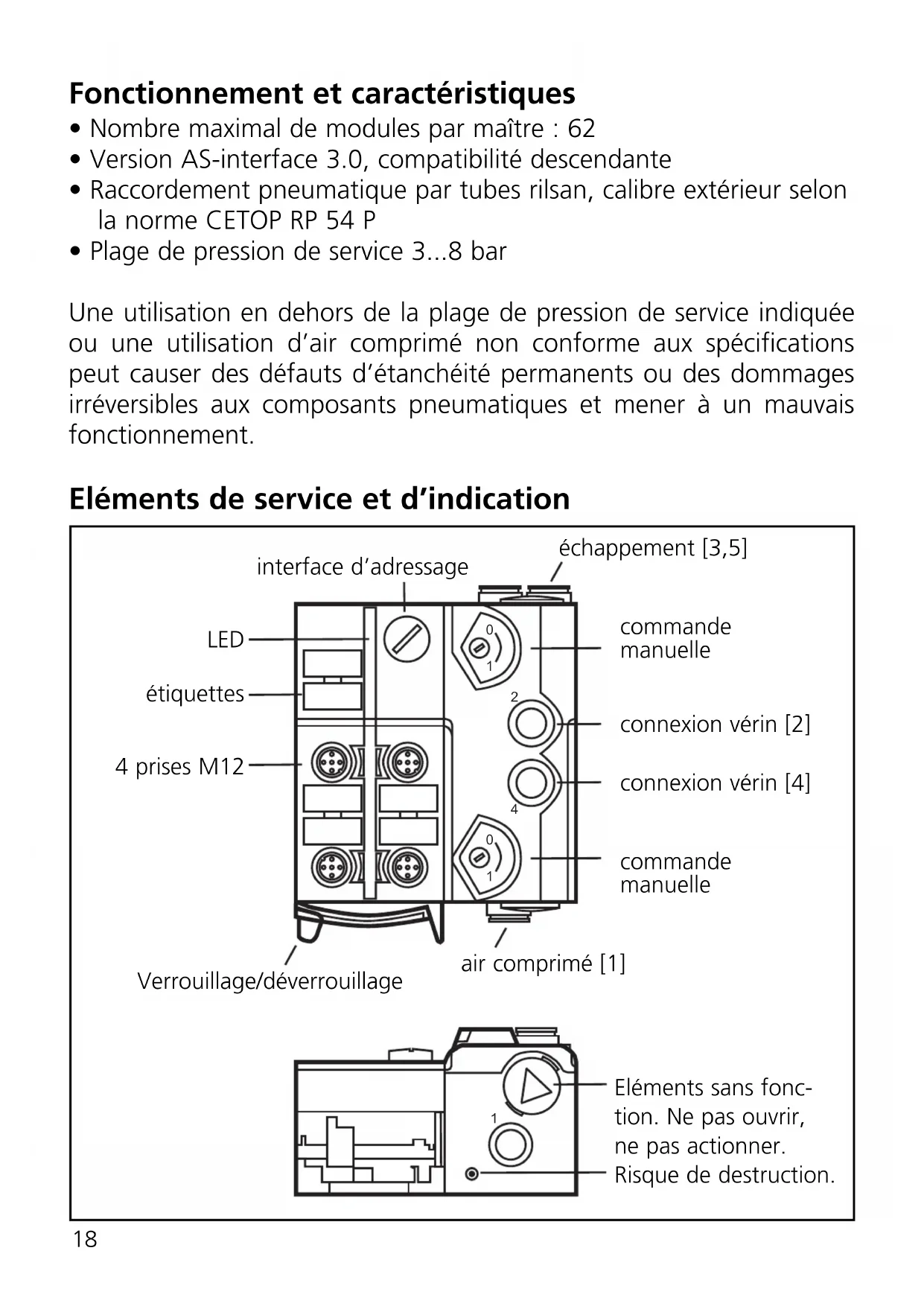

Eléments de service et d'indication

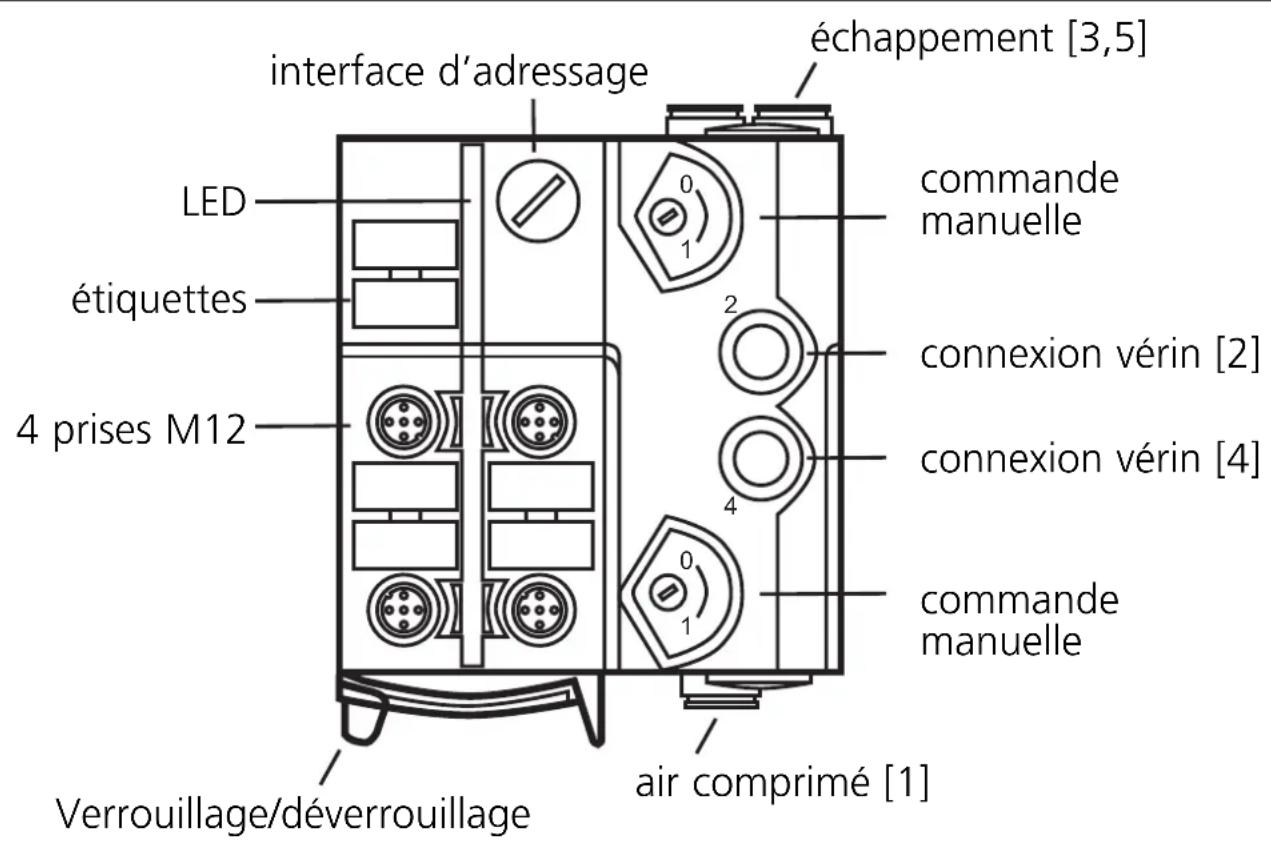

interface d'adressage échappement [3,5] LED étiquettes 4 prises M12 commande manuelle 2 connexion vérin [2] connexion vérin [4] commande manuelle air comprimé [1] Verrouillage/déverrouillage

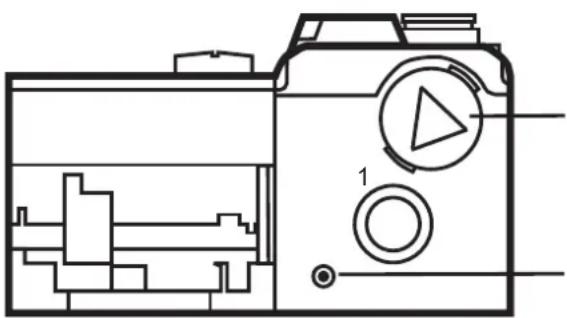

Eléments sans fonction. Ne pas ouvrir, ne pas actionner. Risque de destruction.

Montage

Consignes de montage à partir de la page 20.

Adressage

A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Le module monté et câblé peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage implémentée.

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être à 1 et le bit de sortie D3 doit être à 0*. Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés.

* réglage par défaut

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

Raccordement électrique

Raccorder les connecteurs des capteurs aux prises M12.

Couvrir les prises non utilisées avec des bouchons de protection (E73004)*, la prise d'adressage avec le bouchon de protection fourni. Couple de serrage 0,6...0,8 Nm.

Afin de garantir le degré de protection IP 67 vous devez également

• utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau.
• raccorder l'échappement via un tube pneumatique

* à commander séparément

Si l'AirBox est utilisé avec silencieux, il a seulement la protection IP65.

AC5251

4 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-7.A.E / mode d'adressage étendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise I1/2 I1/2 I2 I3/4 I3/4		I4
Broche 4 2 4 4 2 4
Sortie pneumatique 2 4 -			-

AC5253

4 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-7.A.E / mode d'adressage étendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise I1/2 I1/2 I2 I3/4 I3/4	I4
Broche 4 2 4 4 2 4
Sortie pneumatique 2 4 -		-

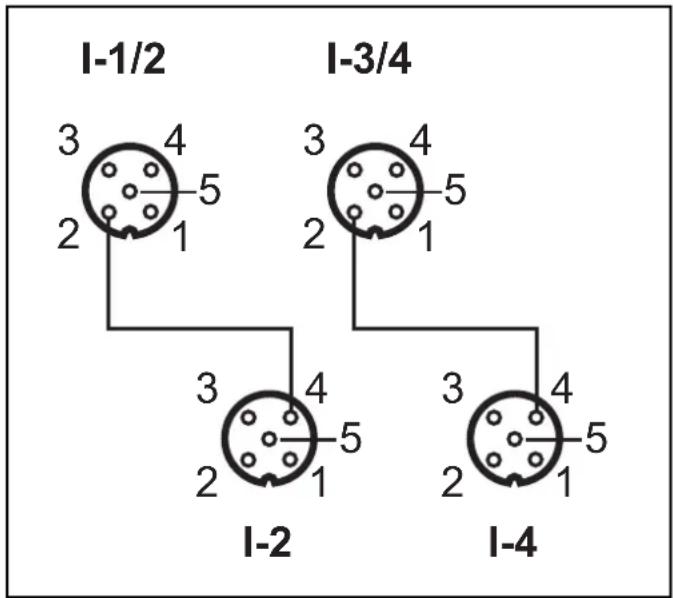

Entrées (circuit en Y)

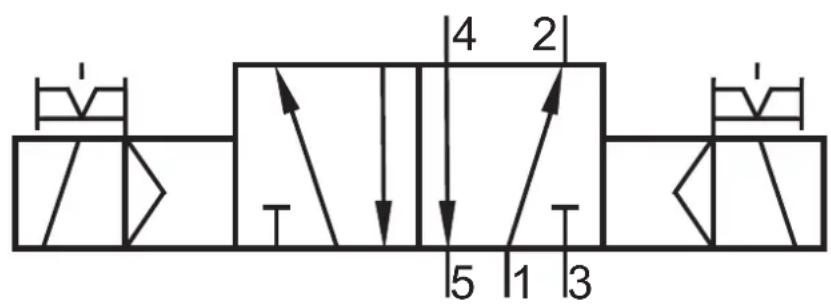

Diagramme circuit pneumatique 1 x électrovanne 5/2

4 2 5 1 3

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression. Raccorder l'alimentation en air comprimé 1, les connexions vérin 2 et 4 et, si nécessaire, les échappements 3 et 5 au système pneumatique. Couper droit les tuyaux et les pousser dans les raccords.

Déconnexion des tuyaux

Pour enlever les tuyaux appuyer sur l'anneau de pression gris et tirer le tuyau en même temps.

Commande manuelle

Vour pouvez actionner manuellement la sortie pneumatique à l'aide de la commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé.

La commande électrique est prioritaire sur la commande manuelle.

Spécification de la pureté de l'air comprimé

La pureté de l'air est divisée en trois classes selon ISO 8573-1:2001 :

1. La classe de pureté des impuretés solides
2. La classe de pureté pour la teneur en humidité
3. La classe de pureté pour la teneur totale en huile

Les modules AirBox sont appropriés pour l'air comprimé sans lubrifiant des classes de pureté 6-3-1 et pour l'air comprimé lubrifié des classes de pureté 6-3-4.

Signification :

1. Impuretés solides selon la classe 6 :
   Grandeur maximum des particules 5 μm, densité maximum des particules 5 mg / m³
2. Teneur en eau maximum selon la classe 3 :
   Point de rosée -20°C
3. Teneur totale en huile selon la classe 1 :
   pour l'air sans lubrifiant 0,01 mg / m³
   Teneur totale en huile selon la classe 4 :
   pour l'air lubrifié < 5 mg / m³, cela correspond à env. 1 goutte d'huile / 4000 litres d'air

Si l'AirBox est utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air lubrifié).

Compatibilité électromagnétique (CEM) :

L'AirBox est conçu pour le fonctionnement dans des environnements industriels.

Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants :

- décharge par contact ±4 kV

- décharge par air ±8 kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation

• pose séparée de

• câbles de signaux et câbles bus

• conducteurs d'équipotentialité
• câbles d'alimentation

- séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées il y a un risque de :

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
• détérioration de l'AirBox
• détérioration de l'équipement électrique

Fonctionnement

Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

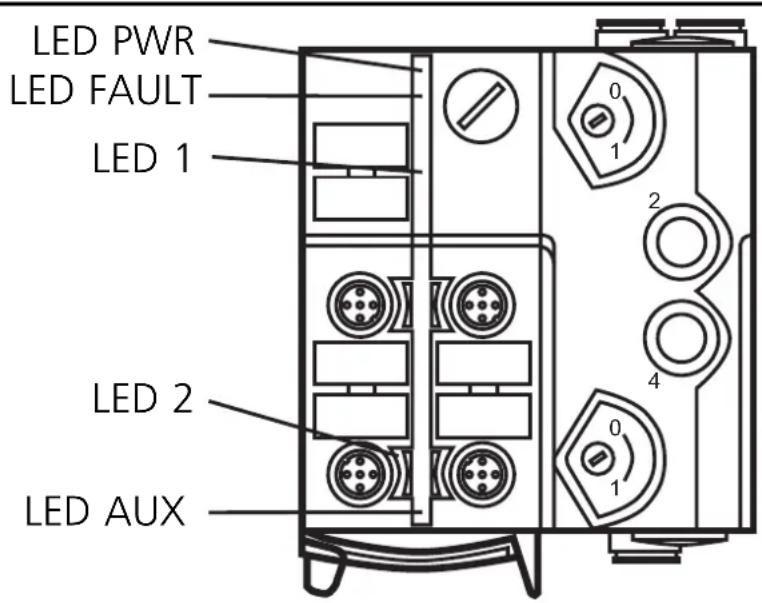

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED 2 jaune : entrée commutée
- LED PWR verte : alimentation en tension AS-i ok LED FAULT rouge allumée :

erreur de communication AS-i, l'esclave ne participe pas à l'échange de données " normale ", par ex. adresse d'esclave 0

- LED FAULT rouge clignote : défaut périphérie, par ex. surcharge ou court-circuit de l'alimentation capteur

Informations importantes sur la LED AUX et la LED 1

• LED AUX verte: Alimentation AUX ok (AC5253)

La mise sous tension de l'alimentation AUX est uniquement indiquée si l'alimentation AS-i est disponible aussi.

- LED 1 jaune: Indique uniquement l'état logique des sorties API. L'état de commutation pneumatique ne correspond pas forcément à l'état de la LED 1 indiqué. L'état de commutation pneumatique n'est pas indiqué sur l'appareil.

Entretien / Réparation

Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut veuillez contacter le fabricant.

Données techniques

Données techniques et informations supplémentaires sur www.ifm-electronic.com --> Select your country --> Fiche technique

Montage / Assembly

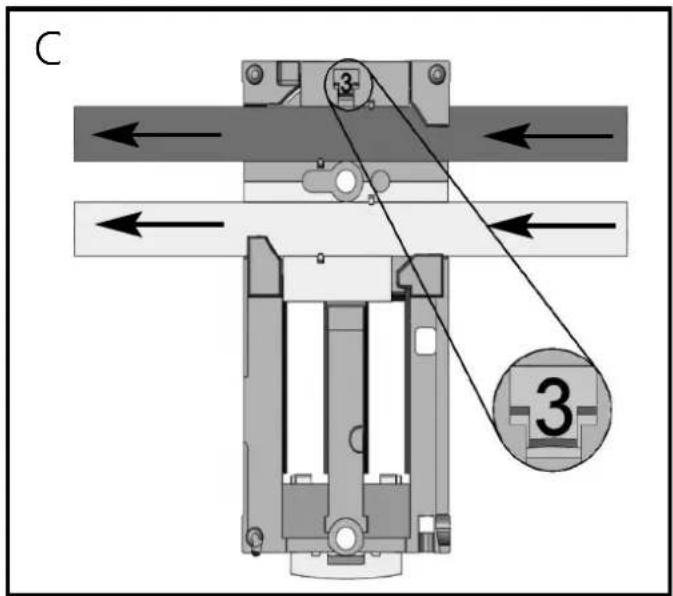

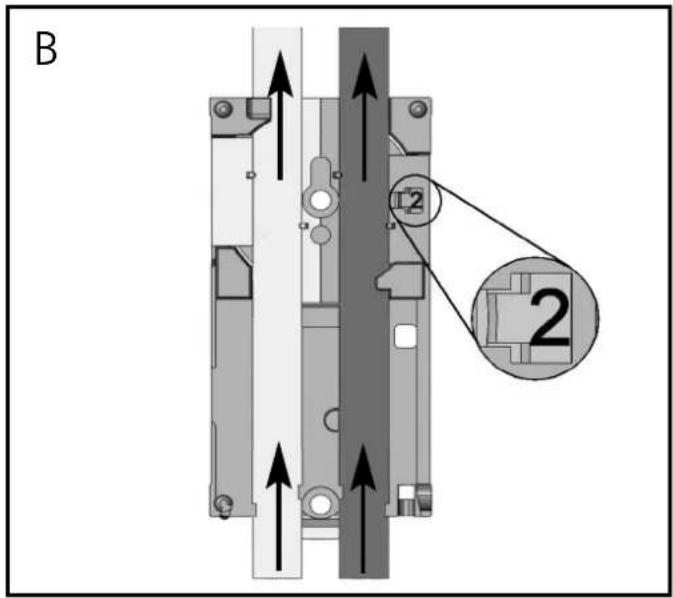

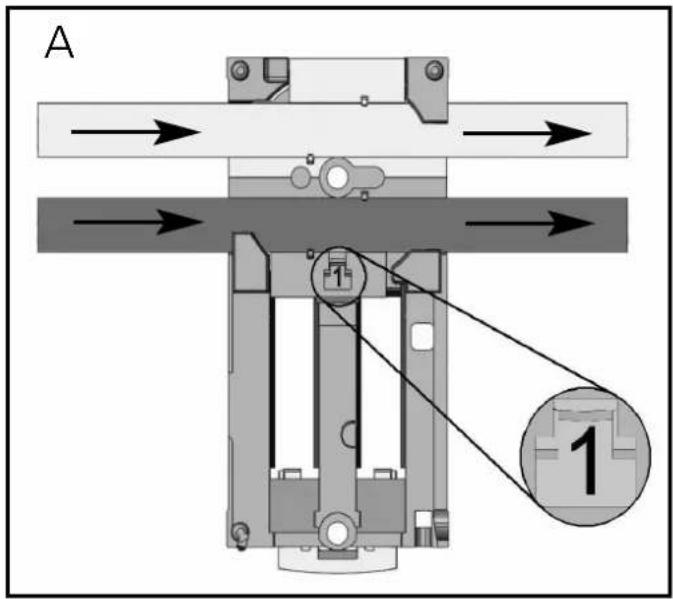

Orientation du câble plat à la livraison

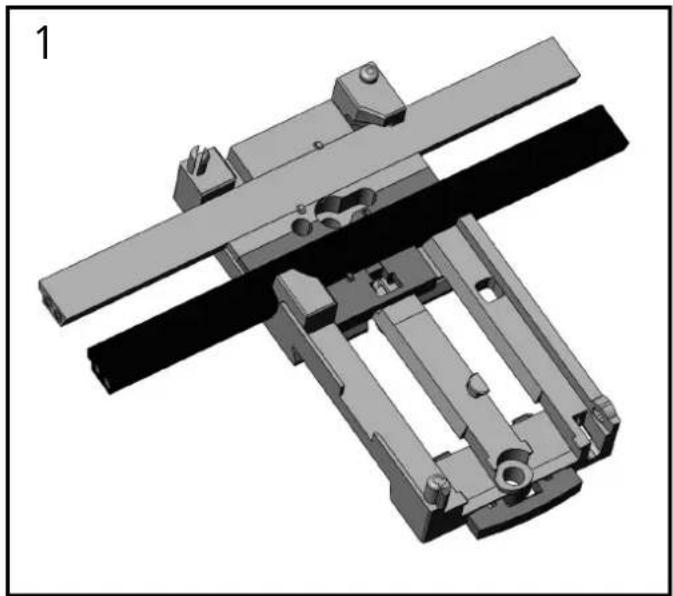

Posez le câble plat AS-i jaune et en option le câble plat AS-i noir (AC5253) soigneusement dans le guide profilé.

Montez la partie supérieure.

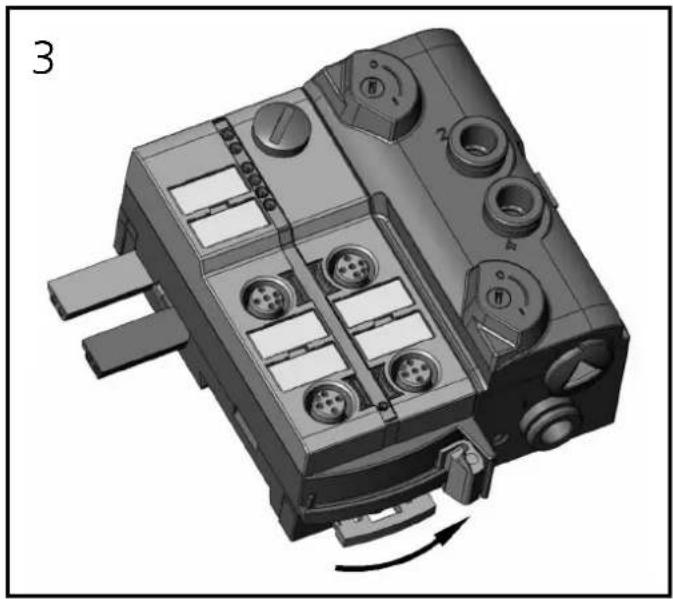

Verrouillez l'appareil.

L'embase fournie permet l'orientation du câble plat dans trois directions.

Posez le guide du câble plat en fonction (1) de la direction souhaitée.

A 1

B 2 2

C 3 3

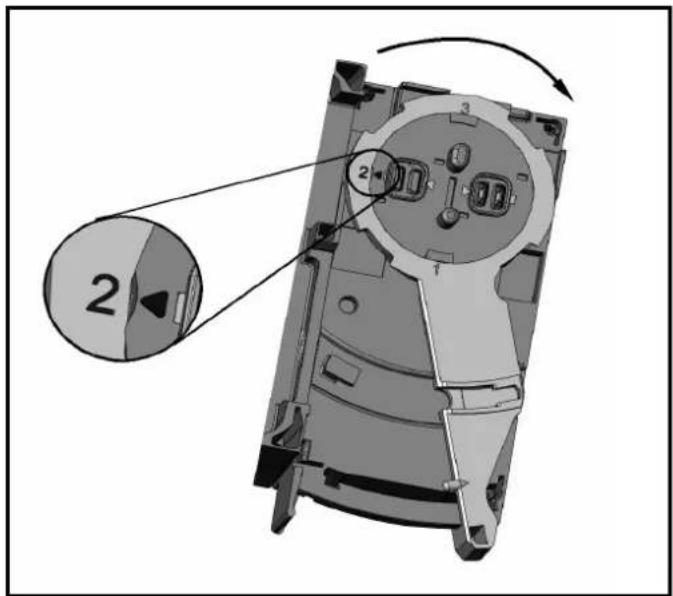

Réglages sur l'embase

Sélectionnez la position 1, 2 ou 3 selon l'orientation du câble plat (→).

A = Appareil livré

Réglages sur la partie supérieure

Réglez ensuite la position sélectionnée sur la partie supérieure. Pour ce faire, tournez la flèche sur le nombre correspondant (figure D1 et D2).

Utilisez un outil, par ex. un tournevis (figure D1) ou le guide du câble plat jaune / noir (figure D2).

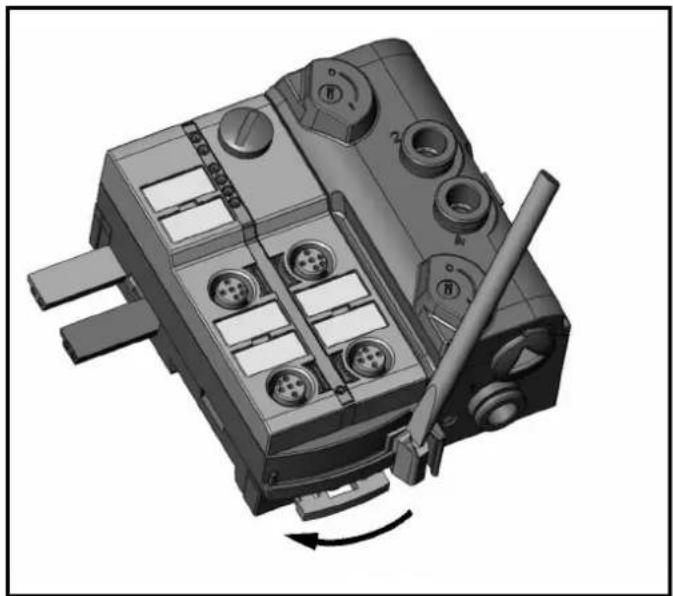

Gerät öffnen / Open the unit / Ouvrir l'appareil

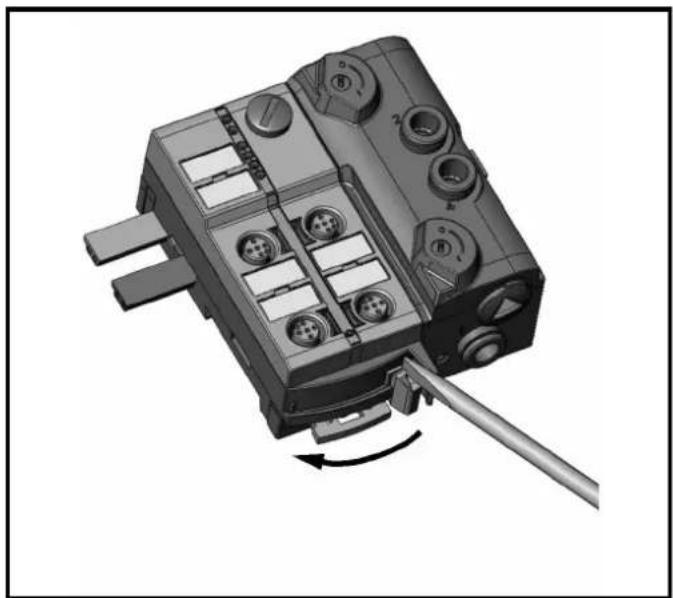

Ouvrez l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le câble plat AS-i soigneusement, avec une longueur droite minimum d'environ 15 cm.
