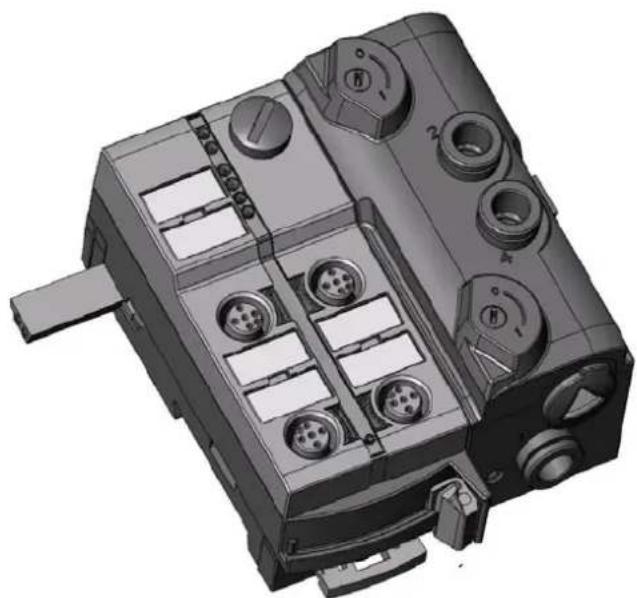

Type de produit	Interface pneumatique AS-i AirBox
Marque	IFM
Modèle	AC5250
Catégorie	Interface
Alimentation	Via câble plat AS-i (tension AS-i)
Version AS-interface	3.0, compatibilité descendante
Nombre max de modules par maître	31
Entrées	2 entrées (circuit en Y)
Sortie pneumatique	1 électrovanne 5/2 inverseur
Profil AS-i	S-3.F.F
Plage de pression de service	3...8 bar
Raccordement pneumatique	Tubes rilsan, calibre extérieur selon norme CETOP RP 54 P
Connexions électriques	2 prises M12
Indicateurs LED	LED PWR (verte), FAULT (rouge), entrée (jaune), sortie logique (jaune)
Adressage	Via unité d'adressage AC1144, adresse par défaut 0
Degré de protection	IP67 (IP65 avec silencieux)
Pureté de l'air comprimé	ISO 8573-1:2001, classes 6-3-1 (sans lubrifiant) ou 6-3-4 (lubrifié)
Compatibilité électromagnétique	Environnement industriel, décharge par contact ±4 kV, par air ±8 kV
Commande manuelle	Appuyer/relâcher ou appuyer/tourner/verrouiller
Entretien	Nettoyer les souillures, vérifier le verrouillage, aucune réparation possible

FOIRE AUX QUESTIONS - AC5250 IFM

Comment adresser le module AC5250 ?

À la livraison, l'adresse est 0. Utilisez l'unité d'adressage AC1144 et le cordon E70213 via l'interface d'adressage intégrée. Le module peut être adressé après montage et câblage.

Quelle est la pression de service autorisée ?

La plage de pression de service est de 3 à 8 bar. Une utilisation en dehors de cette plage peut causer des défauts d'étanchéité permanents.

Que signifient les LED sur l'appareil ?

LED PWR (verte) : alimentation AS-i ok. LED FAULT (rouge allumée) : erreur de communication AS-i. LED FAULT (rouge clignotante) : défaut périphérie (ex. court-circuit capteur). LED jaune entrée : entrée commutée. LED jaune sortie : état logique de la sortie API (ne correspond pas forcément à l'état pneumatique).

Comment raccorder les tuyaux pneumatiques ?

Coupez les tuyaux droits et poussez-les dans les raccords. Pour les déconnecter, appuyez sur l'anneau de pression gris et tirez le tuyau simultanément.

Quelle est la pureté d'air requise ?

Pour l'air sans lubrifiant : classe 6-3-1 (particules ≤5 µm, point de rosée -20°C, huile ≤0,01 mg/m³). Pour l'air lubrifié : classe 6-3-4 (huile <5 mg/m³). Une fois utilisé avec de l'air lubrifié, l'appareil doit toujours l'être.

Comment utiliser la commande manuelle ?

La commande manuelle permet d'actionner la sortie pneumatique en appuyant/relâchant ou en appuyant/tournant pour verrouiller. La commande électrique reste prioritaire.

Quel est le degré de protection de l'AirBox ?

Le degré de protection est IP67 si l'échappement est raccordé par un tube et que l'extrémité du câble plat est protégée. Avec un silencieux, il passe à IP65.

Comment monter le module sur le câble plat AS-i ?

Posez le câble plat dans le guide profilé en respectant une longueur droite d'au moins 15 cm. Montez la partie supérieure et verrouillez. L'embase permet trois orientations du câble. Réglez la position sur l'embase et la partie supérieure (1, 2 ou 3) selon la direction souhaitée.

Que faire en cas de décharge électrostatique ?

Évitez les décharges en assurant une compensation de potentiel, séparant les câbles de signaux, d'alimentation et de bus. Les décharges peuvent blesser le personnel ou endommager l'AirBox.

L'appareil est-il réparable ?

Non, le produit ne doit pas être modifié et aucune réparation n'est possible. En cas de défaut, contactez le fabricant IFM.

MODE D'EMPLOI AC5250 IFM

Notice d'utilisation

Δ5 interface

AS-i AirBox

AC5250

FR

7390735 / 00 05 / 2007

Fonctionnement et caractéristiques.... 3

Éléments de service et d'indication .... 4

Montage....5

Adressage 9

Raccordement électrique.... 9

Pneumatique 11

Air comprimé 11

Déconnexion des tuyaux 11

Commande manuelle 11

Spécification de la pureté de l'air comprimé .... 11

Compatibilité électromagnétique (CEM) 12

Fonctionnement 13

Entretien / Réparation.... 14

Données techniques 14

Fonctionnement et caractéristiques

• Nombre maximal de modules par maître: 31
• Version AS-interface 3.0, compatibilité descendante
• Raccordement pneumatique par tubes rilsan, calibre extérieur selon la norme CETOP RP 54 P
• Plage de pression de service 3...8 bar

Une utilisation en dehors de la plage de pression de service indiquée ou une utilisation d'air comprimé non conforme aux spécifications peut causer des défauts d'étanchéité permanents ou des dommages irréversibles aux composants pneumatiques et mener à un mauvais fonctionnement.

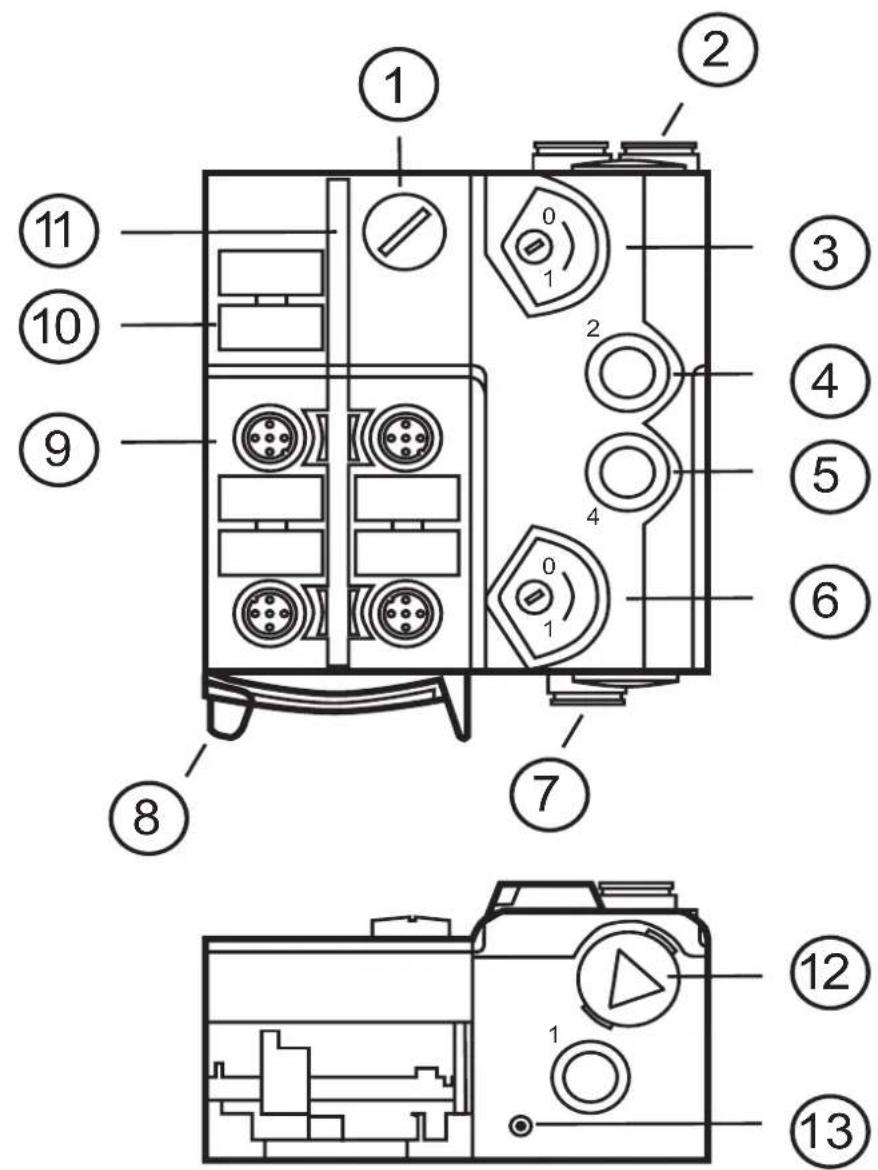

Eléments de service et d'indication

1: interface d'adressage
2: échappement [3,5]
3: commande manuelle
4: connexion vérin [2]
5: connexion vérin [4]
6: commande manuelle
7: air comprimé [1]
8: verrouillage/déverrouillage
9: 2 prises M12
10: étiquettes
11: LED

12: Elément sans fonction. Ne pas ouvrir, ne pas actionner. Risque de destruction.

13: Elément sans fonction. Ne pas ouvrir, ne pas actionner. Risque de destruction.

Montage

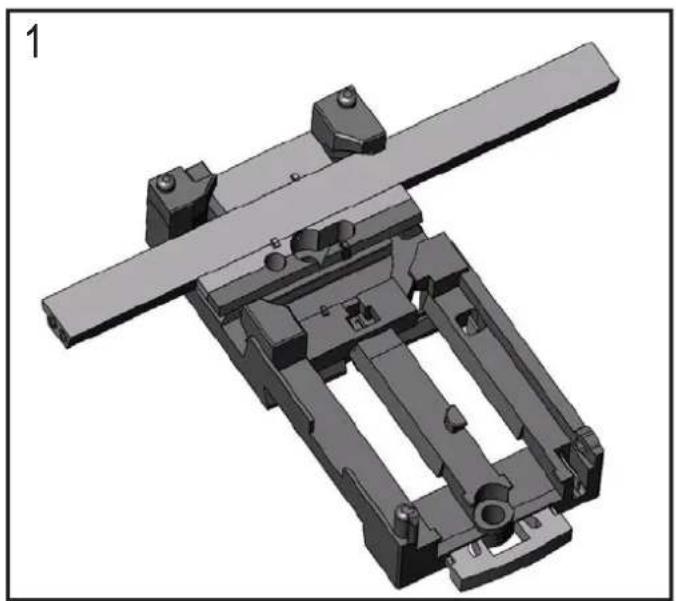

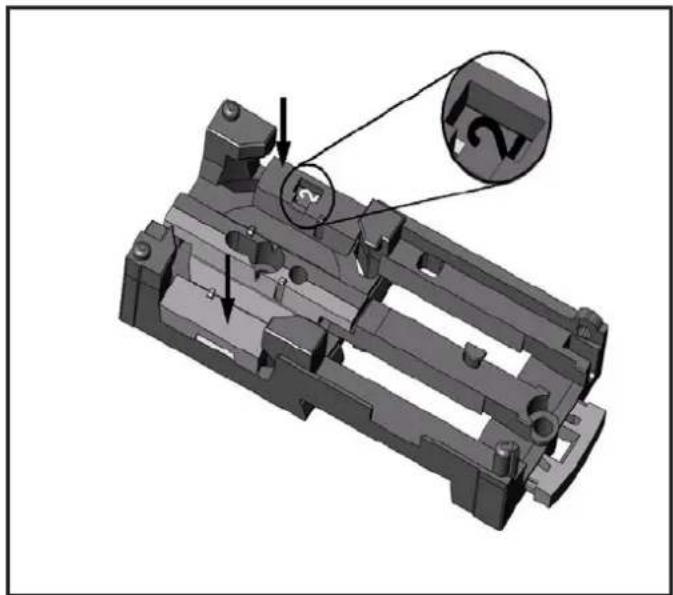

Orientation du câble plat à la livraison

Posez le câble plat AS-i jaune soigneusement dans le guide profilé.

Montez la partie supérieure.

Verrouillez l'appareil.

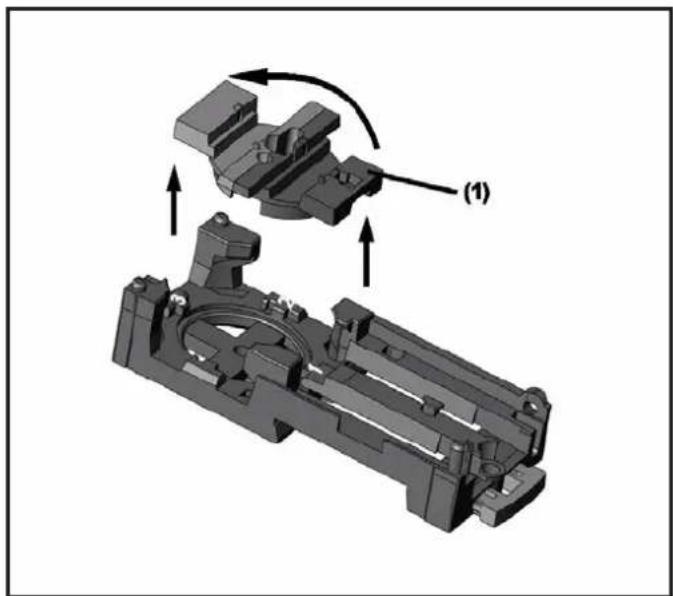

L'embase fournie permet l'orientation du câble plat dans trois directions.

Posez le guide du câble plat en fonction (1) de la direction souhaitée.

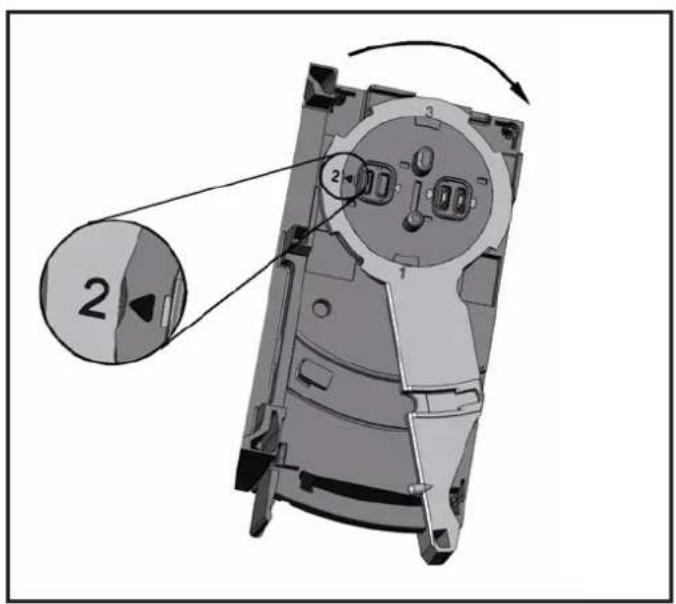

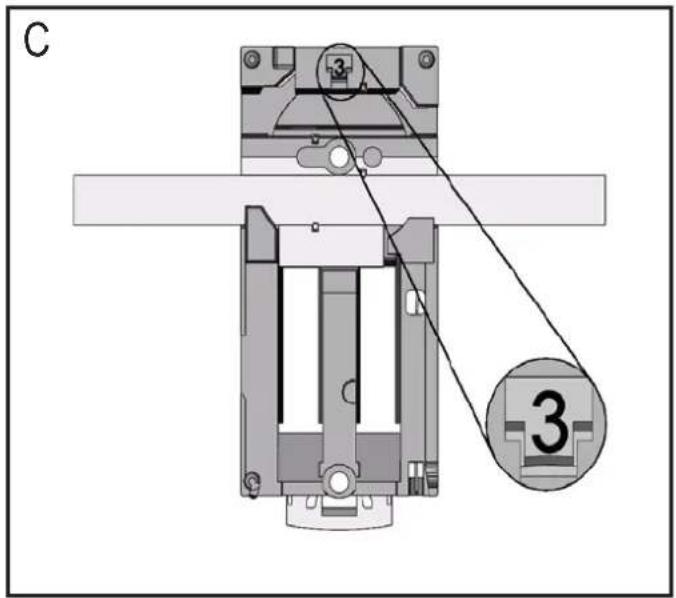

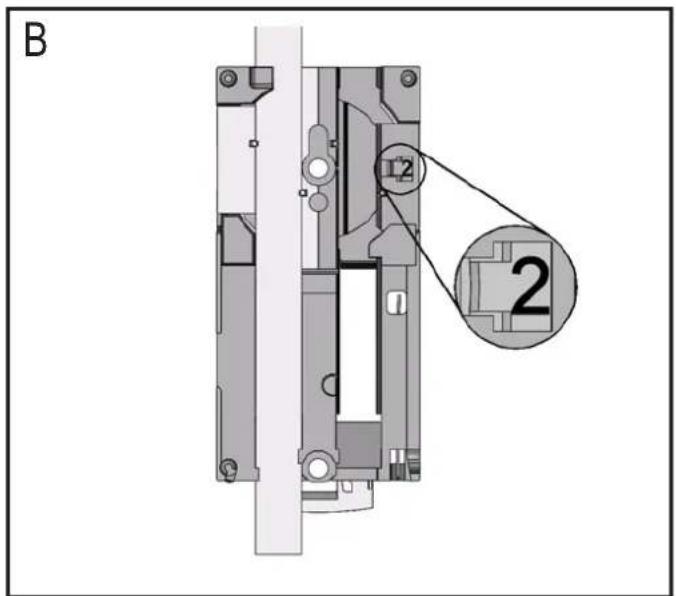

Réglages sur l'embase

Sélectionnez la position 1, 2 ou 3 selon l'orientation du câble plat (→).

A = Appareil livré

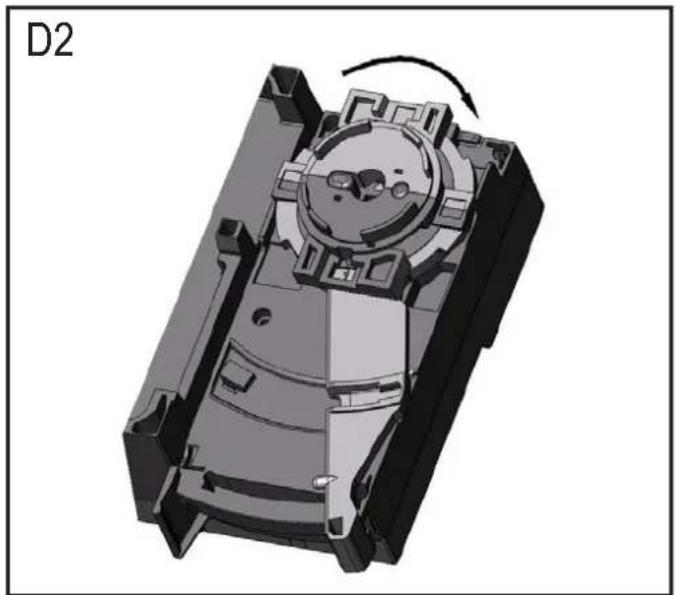

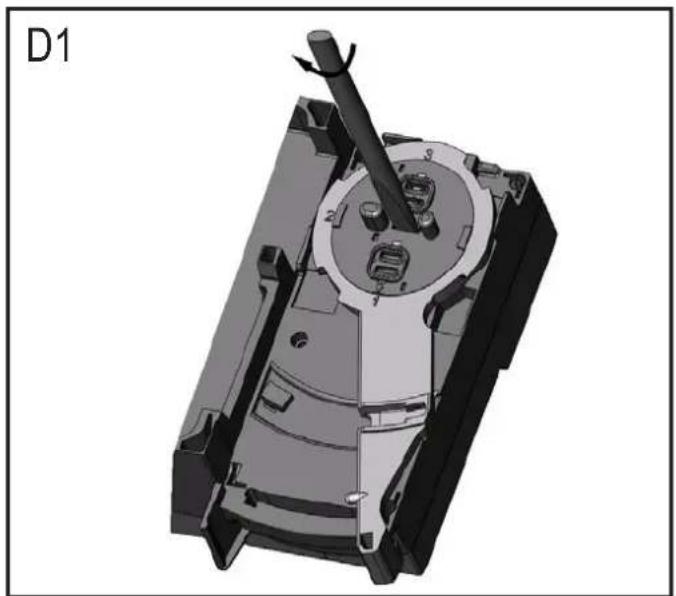

Réglages sur la partie supérieure

Réglez ensuite la position sélectionnée sur la partie supérieure. Pour ce faire, tournez la flèche sur le nombre correspondant (figure D1 et D2).

Utilisez un outil, par ex. un tournevis (figure D1) ou le guide du câble plat jaune / noir (figure D2).

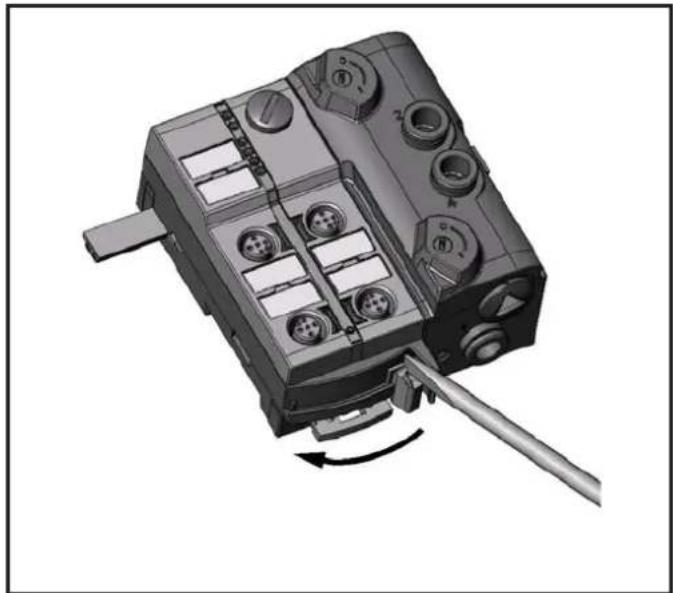

Ouvrez l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le câble plat AS-i soigneusement, avec une longueur droite minimum d'environ 15 cm.

Adressage

A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Le module monté et câblé peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage implémentée.

Raccordement électrique

Raccorder les connecteurs des capteurs aux prises M12.

Couvrir les prises non utilisées avec des bouchons de protection (E73004)*, la prise d'adressage avec le bouchon de protection fourni. Couple de serrage 0,6...0,8 Nm.

Afin de garantir le degré de protection IP 67 vous devez également

• utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau (*à commander séparément)
• raccorder l'échappement via un tube pneumatique

Si l'AirBox est utilisé avec silencieux, il a seulement la protection IP65.

AC5250

2 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-3.F.F / mode d'adressage étendu : non

Bit de données D0 D1	D2 D3
Entrée 1 2 --
Prise l1/2 l1/2 l2 --
Broche 4 2 4	--
Sortie pneumatique	-	- 4		2

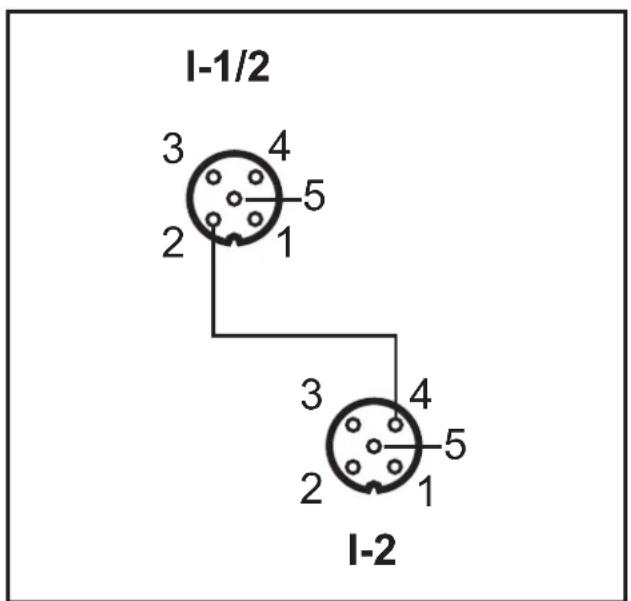

Entrées (circuit en Y)

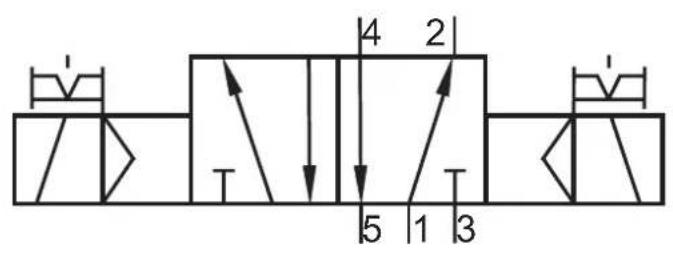

Diagramme circuit pneumatique 1 x électrovanne 5/2

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression. Raccorder l'alimentation en air comprimé 1, les connexions vérin 2 et 4 et, si nécessaire, les échappements 3 et 5 au système pneumatique. Couper droit les tuyaux et les pousser dans les raccords.

Déconnexion des tuyaux

Pour enlever les tuyaux appuyer sur l'anneau de pression gris et tirer le tuyau en même temps.

Commande manuelle

Vour pouvez actionner manuellement la sortie pneumatique à l'aide de la commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé.

La commande électrique est prioritaire sur la commande manuelle.

Spécification de la pureté de l'air comprimé

La pureté de l'air est divisée en trois classes selon ISO 8573-1:2001 :

1. La classe de pureté des impuretés solides
2. La classe de pureté pour la teneur en humidité
3. La classe de pureté pour la teneur totale en huile

Les modules AirBox sont appropriés pour l'air comprimé sans lubrifiant des classes de pureté 6-3-1 et pour l'air comprimé lubrifié des classes de pureté 6-3-4.

Signification :

1. Impuretés solides selon la classe 6 : Grandeur maximum des particules 5 μm, densité maximum des particules 5 mg / m³
2. Teneur en eau maximum selon la classe 3 : Point de rosée -20 °C
3. Teneur totale en huile selon la classe 1 : pour l'air sans lubrifiant 0,01 mg / m³ Teneur totale en huile selon la classe 4 : pour l'air lubrifié < 5 mg / m³, cela correspond à env. 1 goutte d'huile / 4000 litres d'air

Si l'AirBox est utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air lubrifié).

Compatibilité électromagnétique (CEM)

L'AirBox est conçu pour le fonctionnement dans des environnements industriels.

Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants :

• décharge par contact ±4 kV
• décharge par air ±8 kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes. Pour éviter des décharges électrostatiques les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation
• pose séparée de

- câbles de signaux et câbles bus

- conducteurs d'équipotentialité

- câbles d'alimentation

- séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques

Si ces décharges ne sont pas évitées il y a un risque de :

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
  • détérioration de l'AirBox
  • détérioration de l'équipement électrique

Fonctionnement

Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

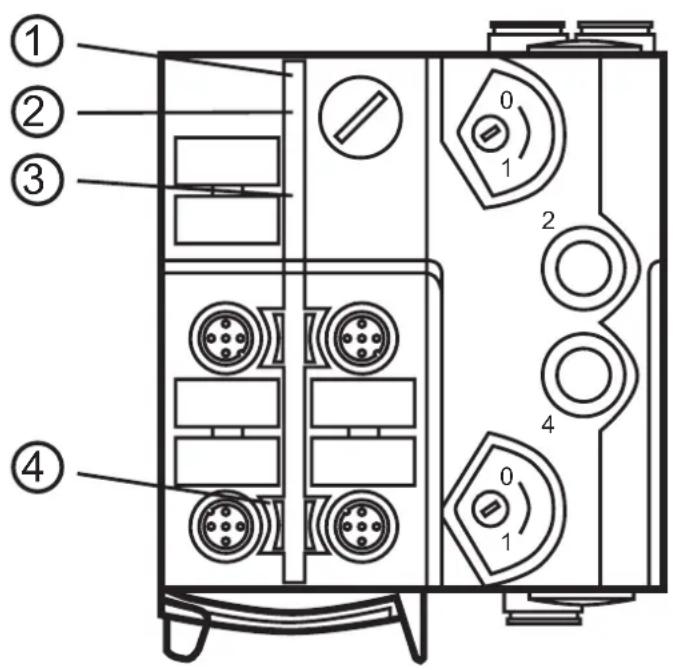

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED 2 jaune : entrée commutée
• LED PWR verte : alimentation en tension AS-i ok
- LED FAULT rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange de données " normale ", par ex. adresse d'esclave 0

- LED FAULT rouge clignote : défaut périphérie, par ex. surcharge ou court-circuit de l'alimentation capteur

Informations importantes sur la LED 1

- LED 1 jaune : Indique uniquement l'état logique des sorties API. L'état de commutation pneumatique ne correspond pas forcément à l'état de la LED 1 indiqué. L'état de commutation pneumatique n'est pas indiqué sur l'appareil.

Entretien / Réparation

Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut veuillez contacter le fabricant.

Données techniques

Données techniques et informations supplémentaires sur www.ifm.com --> Select your country --> Fiche technique
