EVT131 - Connecteur électrique industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Connecteur électrique industriel
Marque	IFM
Modèle	EVT131
Catégorie	Connecteur pour capteurs
Type de connexion	Mâle / femelle
Couple de serrage	0,3 à 0,5 Nm
Degré de protection	IP67 (estimation)
Matériau du boîtier	Plastique industriel (estimation)
Dimensions (approx.)	Diamètre 14 mm, longueur 40 mm
Poids	Environ 20 g
Température de fonctionnement	-25°C à +85°C (estimation)
Alimentation	Aucune (passif)
Fonctions principales	Raccordement électrique de capteurs industriels
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, sans solvants
Sécurité d'utilisation	Respecter le couple de serrage ; débrancher avant toute intervention
Pièces détachées et réparabilité	Non démontable ; remplacer l'ensemble en cas de défaut
Informations générales	Notice disponible en PDF gratuit

FOIRE AUX QUESTIONS - EVT131 IFM

Comment raccorder le connecteur EVT131 ?

Raccordez le connecteur au capteur en serrant l'écrou avec un couple de 0,3 à 0,5 Nm à la main pour assurer le degré de protection.

Quel est le couple de serrage recommandé ?

Le couple de serrage recommandé est de 0,3 à 0,5 Nm. Serrez à la main sans outil.

Comment démonter le connecteur EVT131 ?

Pour démonter, desserrez l'écrou tout en pressant simultanément le connecteur contre le capteur.

Quel est le degré de protection du connecteur ?

Bien que non explicitement indiqué, le respect du couple de serrage garantit un degré de protection élevé (estimé IP67).

Puis utiliser ce connecteur avec des capteurs IFM ?

Oui, le EVT131 est conçu pour les capteurs IFM et autres compatibles avec le même pas de vis.

Le connecteur nécessite-t-il une alimentation ?

Non, c'est un connecteur passif qui transmet les signaux sans besoin d'alimentation externe.

Quels outils sont nécessaires pour l'installation ?

Aucun outil n'est requis ; le serrage se fait à la main. Un outil de serrage peut être utilisé si nécessaire mais sans dépasser le couple.

Comment nettoyer le connecteur ?

Nettoyez-le avec un chiffon doux et sec n'utilisez pas de solvants ni de produits abrasifs.

Où puis-je télécharger la notice complète ?

La notice au format PDF est disponible gratuitement sur notice-facile.com pour le modèle EVT131 IFM.

Le connecteur est-il réparable ?

Non, le connecteur est non démontable en cas de défaut, remplacez l'ensemble.

MODE D'EMPLOI EVT131 IFM

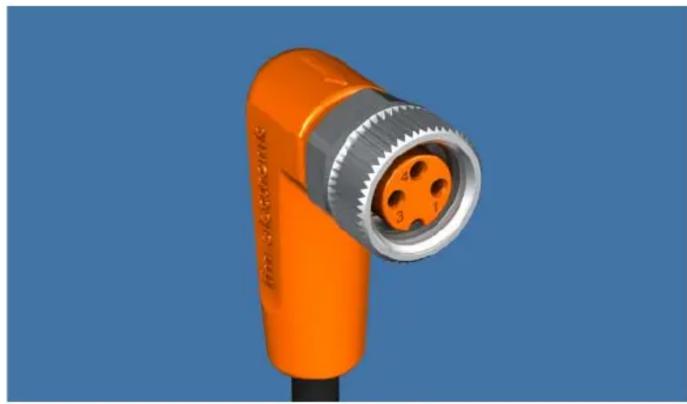

Montagehinweis / Mounting instruction / Instruction de montage

Raccorder le connecteur au capteur. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,3... 0,5 Nm (à la main). Pour les connecteurs mâles, observer le couple de serrage du pendant.

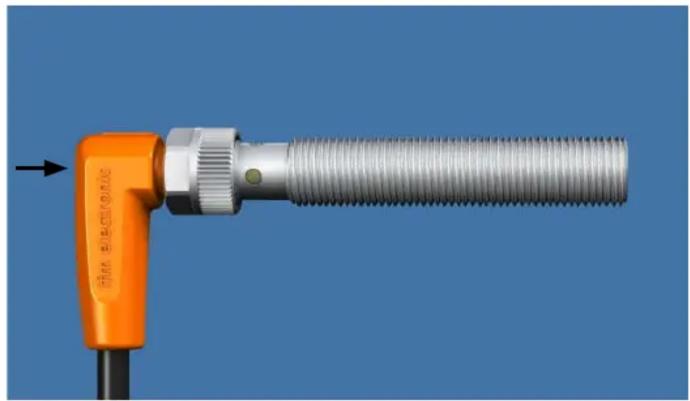

Pour le demontage desserrer l'écrou et presser simultanément le connecteur contre le capteur.
