EVC346 - Connecteur électrique industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Connecteur électrique industriel
Modèle	EVC346
Marque	IFM
Catégorie	Connecteur électrique industriel
Type de connexion	Mâle
Matériau du boîtier	Plastique (polyamide)
Degré de protection	IP67
Couple de serrage	0,3...0,5 Nm
Température de fonctionnement	-25°C à +85°C
Nombre de pôles	4
Courant nominal	4 A
Tension nominale	30 V AC/DC
Diamètre de câble compatible	3 à 6 mm
Dimensions	50 mm (longueur) x 20 mm (diamètre)
Poids	20 g
Fonctions principales	Raccordement électrique entre capteur et câble
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter solvants agressifs
Sécurité	Respecter le couple de serrage et les limites électriques
Pièces détachées et réparabilité	Non réparable ; remplacer le connecteur en cas de dommage
Informations générales	Notice téléchargeable gratuitement au format PDF

FOIRE AUX QUESTIONS - EVC346 IFM

Comment raccorder le connecteur au capteur ?

Raccordez le connecteur en l'enfonçant sur le capteur, puis serrez l'écrou à la main avec un couple de 0,3 à 0,5 Nm pour assurer l'étanchéité.

Quel est le couple de serrage recommandé ?

Le couple de serrage recommandé est de 0,3 à 0,5 Nm. Serrez à la main, sans outil.

Comment démonter le connecteur ?

Pour démonter, desserrez l'écrou tout en pressant simultanément le connecteur contre le capteur.

Quelle est la signification du degré de protection IP67 ?

IP67 signifie que le connecteur est totalement protégé contre la poussière et peut être immergé dans l'eau jusqu'à 1 mètre pendant 30 minutes.

Puis-je utiliser ce connecteur avec des capteurs IFM ?

Oui, le connecteur EVC346 est conçu pour les capteurs IFM dotés d'une connexion compatible.

Que faire si le connecteur est endommagé ?

Le connecteur n'est pas réparable. En cas de dommage, il doit être remplacé pour garantir la sécurité et l'étanchéité.

Est-il possible de raccorder ce connecteur à un câble standard ?

Oui, il accepte des câbles de diamètre 3 à 6 mm. Assurez-vous que le câble est adapté aux conditions d'utilisation.

Quelle est la température maximale de fonctionnement ?

La température de fonctionnement est comprise entre -25°C et +85°C.

Le connecteur est-il compatible avec les capteurs d'autres marques ?

Oui, s'ils possèdent une connexion compatible (type M12 à 4 broches par exemple). Vérifiez le brochage.

Où puis-je trouver la notice complète ?

La notice complète est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com.

MODE D'EMPLOI EVC346 IFM

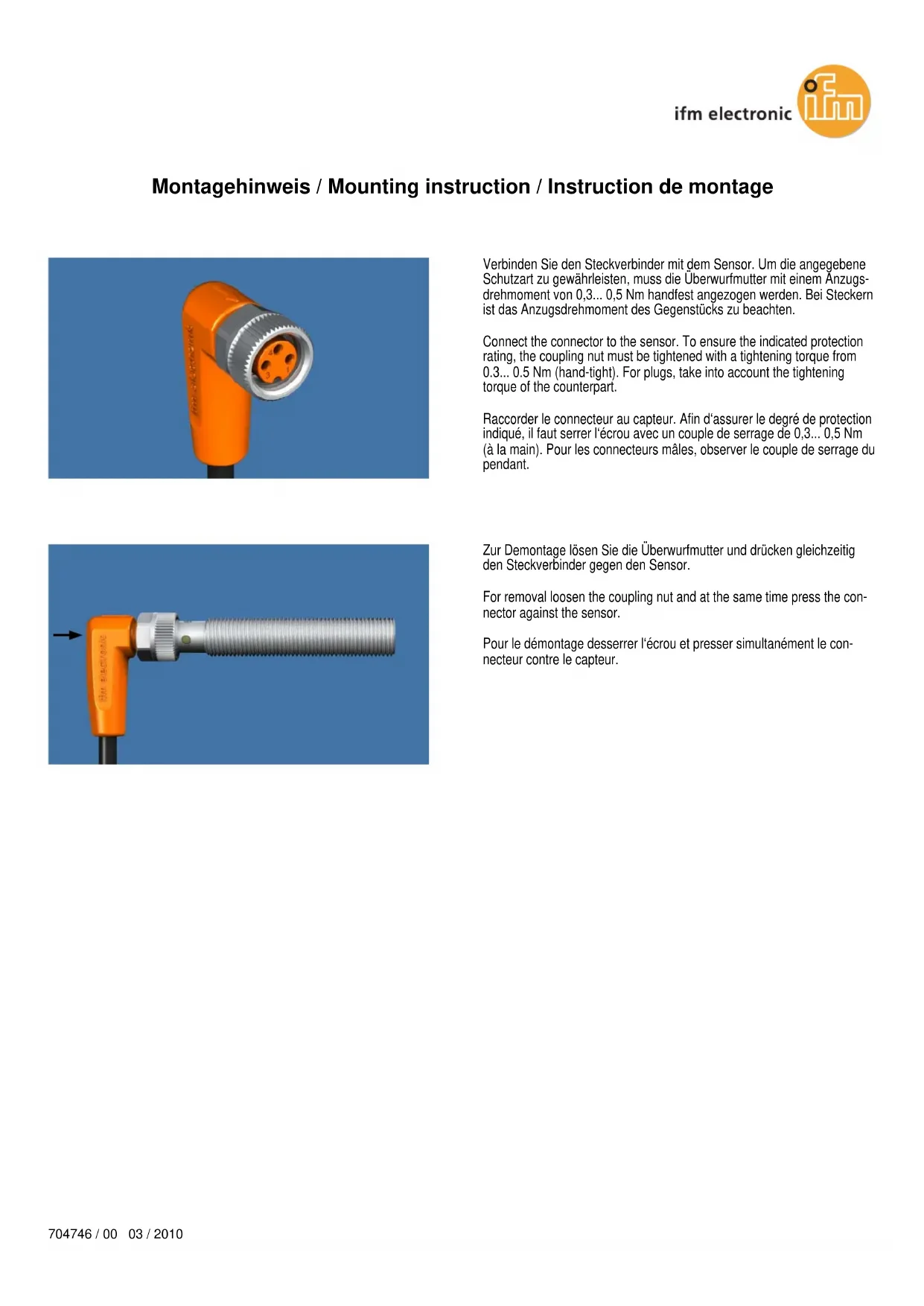

Montagehinweis / Mounting instruction / Instruction de montage

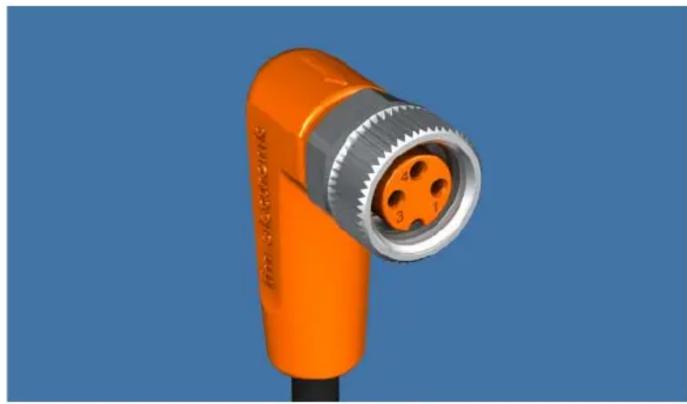

Raccorder le connecteur au capteur. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,3... 0,5 Nm (à la main). Pour les connecteurs mâles, observer le couple de serrage du pendant.

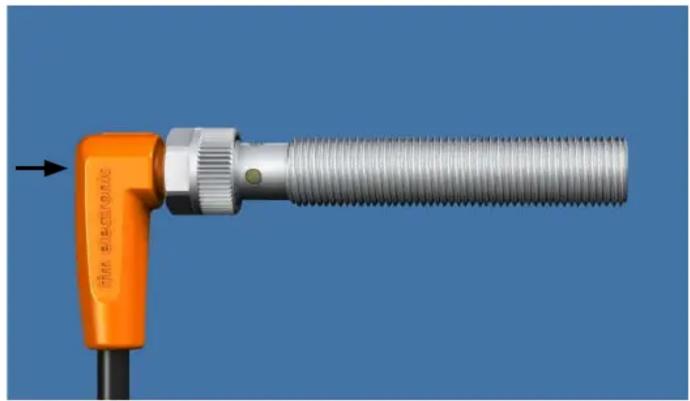

Pour le demontage desserrer l'écrou et presser simultanément le connecteur contre le capteur.
