EVC344 - Connecteur électrique industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Connecteur électrique industriel
Marque	IFM
Modèle	EVC344
Catégorie	Connecteur électrique industriel
Type de connexion	Mâle / femelle (selon version)
Diamètre de raccordement	M12 (standard)
Nombre de contacts	4 pôles
Courant nominal	4 A
Tension nominale	250 V
Indice de protection	IP67
Plage de température	-25 °C à +85 °C
Matériau du boîtier	Plastique (PBT) / Métal (selon version)
Matériau des contacts	Laiton plaqué or
Couple de serrage recommandé	0,3 à 0,5 Nm (serrage à la main)
Dimensions (approx.)	40 x 20 x 20 mm
Poids (approx.)	20 g
Alimentation	Aucune (passif)
Fonctions principales	Connexion électrique entre capteur et câble
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de solvants
Sécurité	Débrancher avant intervention ; respecter les couples de serrage
Pièces détachées et réparabilité	Non réparable ; remplacer l'ensemble en cas de défaut

FOIRE AUX QUESTIONS - EVC344 IFM

Quel est le couple de serrage recommandé pour le connecteur IFM EVC344 ?

Le couple de serrage recommandé est de 0,3 à 0,5 Nm. Serrez l'écrou à la main pour ne pas endommager le connecteur.

Ce connecteur est-il compatible avec les capteurs IFM ?

Oui, le EVC344 est conçu pour les capteurs IFM standards avec raccordement M12 à 4 broches. Vérifiez toujours la compatibilité électrique et mécanique.

Quel est le degré de protection IP de l'EVC344 ?

Le connecteur offre une protection IP67, ce qui le rend résistant à la poussière et à l'immersion temporaire dans l'eau.

Peut-on utiliser ce connecteur dans un environnement avec des vibrations ?

Oui, grâce au serrage par écrou et à la conception robuste, il résiste aux vibrations normales en milieu industriel.

Comment démonter le connecteur EVC344 ?

Desserrer l'écrou tout en pressant simultanément le connecteur contre le capteur pour faciliter le dégagement.

Quelle est la tension maximale supportée ?

La tension nominale est de 250 V en courant alternatif.

Le connecteur est-il soudable ou à sertir ?

L'EVC344 est un connecteur pré-câblé ou à visser selon la version. Il ne se soude pas et ne se sertit pas directement.

Peut-on nettoyer le connecteur avec de l'alcool ou un solvant ?

Non, utilisez uniquement un chiffon sec et non pelucheux. Les solvants peuvent endommager les matériaux plastiques.

Que faire si le connecteur est endommagé ?

Le connecteur n'est pas réparable. Remplacez l'ensemble par un modèle identique IFM EVC344.

Existe-t-il une version femelle ou mâle de ce modèle ?

L'EVC344 peut exister en version mâle ou femelle selon le code exact. Vérifiez l'étiquette ou la fiche technique pour confirmer.

MODE D'EMPLOI EVC344 IFM

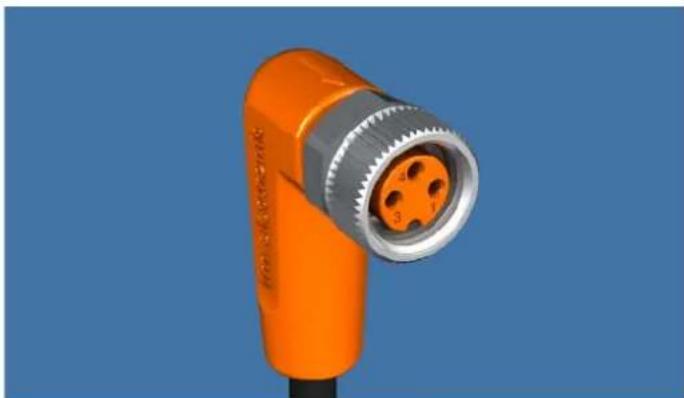

Instruction de montage

Raccorder le connecteur au capteur. Afin d'assurer le degré de protection indiqué, il faut serrer l'écrou avec un couple de serrage de 0,3... 0,5 Nm (à la main). Pour les connecteurs mâles, observer le couple de serrage du pendant.

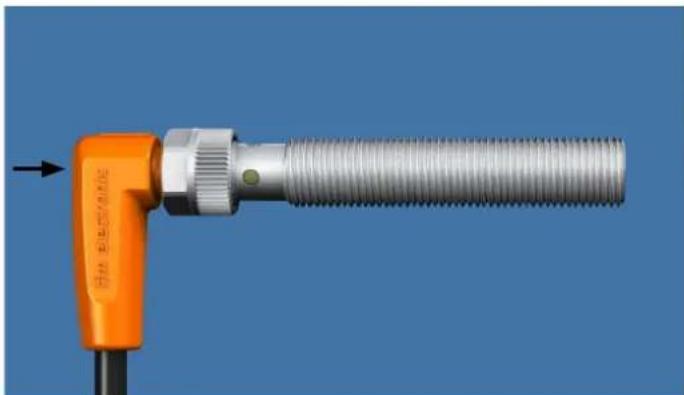

Pour le démontage, desserrer l'écrou et presser simultanément le connecteur contre le capteur.
