Type de produit	Télescope d'observation terrestre
Marque	Celestron
Modèle	TrailSeeker 52335
Oculaire fourni	Oculaire zoom/grand-angulaire et oculaire à grand dégagement
Compatibilité oculaire	Oculaires astronomiques standard 1,25 pouce
Support trépied	Rotatif 360° avec vis de blocage
Pare-soleil	Rétractable, protège contre la pluie et les reflets
Mise au point	Système double avec boutons de focalisation générale et fine
Digiscopie	Compatible avec appareils reflex et compacts via adaptateur T ou adaptateur universel (#93626)
Étanchéité	Oui, rempli d'azote sec pour éviter la buée
Étui de transport	Intégré avec fermetures à glissière, sangles et bandoulière amovible
Plaque d'équilibrage	Incluse pour le modèle 100 mm (vis 1/4 po-20)
Utilisateurs avec lunettes	Œilleton rotatif sur oculaire zoom ; œilleton amovible sur oculaire grand dégagement
Entretien	Nettoyage avec brosse douce, air pressurisé, tissu microfibre ; trousse optique recommandée
Garantie	Garantie à vie limitée Celestron
Âge recommandé	14 ans et plus

FOIRE AUX QUESTIONS - TrailSeeker 52335 CELESTRON

Comment changer le grossissement de l'oculaire zoom ?

Tournez l'oculaire vers la gauche pour augmenter le grossissement, vers la droite pour le diminuer. Après un changement, refaites la mise au point.

Puis-je utiliser le télescope avec des lunettes ?

Oui. Pour l'oculaire zoom, abaissez l'œilleton rotatif. Pour l'oculaire à grand dégagement, retirez l'œilleton en caoutchouc pour obtenir le champ maximal.

Comment fixer le télescope sur un trépied ?

Fixez la plaque d'équilibrage au trépied, puis vissez le télescope sur la plaque. Ajustez la position pour équilibrer et serrez la bague de verrouillage.

Comment nettoyer les lentilles ?

Enlevez la poussière avec une brosse douce ou de l'air pressurisé. Pour les traces, utilisez un tissu doux en mouvements circulaires du centre vers les bords. Une trousse de nettoyage optique est recommandée.

Le télescope est-il étanche ?

Oui, il est étanche et rempli d'azote sec pour empêcher la formation de buée à l'intérieur.

Comment utiliser la digiscopie avec un appareil reflex ?

Retirez l'œilleton, vissez l'anneau adaptateur T sur l'oculaire, puis l'anneau en T spécifique à votre appareil, et fixez l'appareil. Réglez l'oculaire au plus faible grossissement pour des photos plus nettes.

Quels accessoires sont inclus ?

Le télescope est livré avec deux oculaires (zoom/grand-angulaire et à grand dégagement), un étui de transport intégré, une bandoulière amovible, et une plaque d'équilibrage pour le montage sur trépied.

Puis-je utiliser des oculaires astronomiques ?

Oui, le TrailSeeker est compatible avec les oculaires astronomiques standard de 1,25 pouce, offrant des grossissements variés.

Comment ranger le télescope pour une longue période ?

Placez-le dans un endroit frais et sec, idéalement dans un sac plastique ou un récipient hermétique avec un déshydratant. Évitez la chaleur excessive.

Que faire en cas de problème de garantie ?

Aux États-Unis ou au Canada, contactez le service client Celestron. Ailleurs, contactez votre revendeur ou le distributeur Celestron local. La garantie à vie limitée couvre les défauts de matériaux et de fabrication.

MODE D'EMPLOI TrailSeeker 52335 CELESTRON

Nous vous remercions d'avoir acheté un télescope d'observation TrailSeeker de Celestron. Nous espérons que ce télescope d'observation vous donnera des années de satisfaction et de loyaux services. Veuillez lire attentivement les instructions avant d'utiliser votre télescope d'observation pour vous assurer d'une utilisation adéquate.

AVERTISSEMENT

Ne jamais regarder le soleil pendant l'utilisation de vos télescope d'observation. Regarder vers le soleil peut causer des lésions oculaires permanentes.

AVANT L'UTILISATION

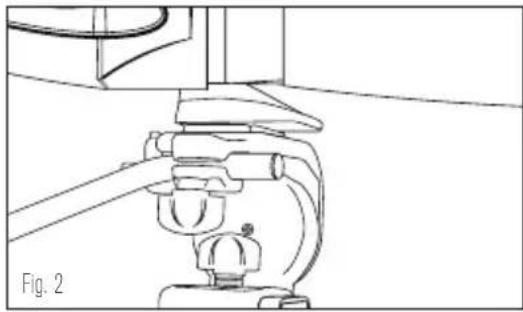

Fixez votre télescope d'observation sur un trépied robuste avant l'observation étant donné que la taille et la puissance du télescope d'observation nécessite un trépied solide pour la stabilité afin d'obtenir des images claires et nettes (Fig. 2).

FIXATION DE L'OCULAIRE

Pour fixer l'oculaire au télescope d'observation, tournez le collier de verrouillage de l'oculaire dans le sens antihoraire jusqu'à ce qu'il soit desserré et retirez le couvercle du support oculaire. Assurez-vous que le bouchon d'objectifs soit retiré de l'oculaire et glissez-le dans le support oculaire (Fig. 3a). Lorsque l'oculaire est complètement logé, tournez le collier de verrouillage dans le sens horaire pour fixer l'oculaire et le maintenir en place (Fig. 3b). Ne pas essayer de fixer ou retirer l'oculaire sans avoir préalablement desserré le collier de verrouillage car cela pourrait causer des dommages à l'oculaire ou le télescope d'observation.

Oculaire Zoom et Grand-angulaire

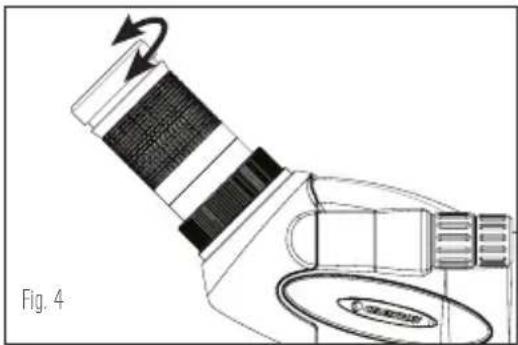

L'oculaire zoom/grand-Angulaire du TrailSeeker dispose d'un œilleton rotatif pour accueillir les porteurs de lunettes et ceux qui n'en portent pas (Fig. 4). Si vous ne portez pas de lunettes, tournez l'œilleton à droite jusqu'à ce qu'il atteigne la position relevée. Si vous portez des lunettes, assurez-vous que l'œilleton est en position baissée pour obtenir le champ de vision maximum. L'œilleton peut être réglé dans des positions entre complètement relevée et complètement abaissée qui peut mieux convenir à certains utilisateurs.

Oculaire à grand dégagement

L'oculaire à grand dégagement est équipé d'œilletons en caoutchouc pour le confort des utilisateurs avec et sans lunettes. Si vous ne portez pas de lunettes, placez simplement votre œil derrière l'œilleton. Si vous portez des lunettes, vous aurez à retirer les œilletons pour obtenir le champ de vision maximal. Pour enlever l'œilleton, tirez-le simplement vers vous et retirez-le de l'oculaire.

CHANGEMENT DU GROSSISSEMENT (OCULAIRE ZOOM)

Pour modifier le grossissement de l'oculaire zoom, il suffit de tourner l'oculaire vers la gauche pour augmenter le grossissement et vers la droite pour diminuer le grossissement (Fig. 5). Lors de la modification du grossissement, le télescope devra être refocalisé. Le plus grand champ de vision et les plus brillantes images seront toujours atteintes avec le grossissement le plus faible.

Pour vous assurer d'une image nette, la mise au point du télescope d'observation doit être effectuée. Le TrailSeeker dispose d'un système de focalisation double qui inclut une focalisation générale et détaillée (Fig. 6). Pour la mise au point du télescope d'observation, faites tourner lentement le bouton de focalisation général (coarse) jusqu'à ce que l'image dans l'oculaire soit claire et nette. Pour le réglage détaillé, faites tourner lentement le bouton de focalisation détaillé (fine) (situé en face du bouton de focalisation général) jusqu'à ce que l'image dans l'oculaire soit claire et nette. Lorsque le bouton de focalisation ne tourne plus, faites tourner le bouton dans le sens inverse.

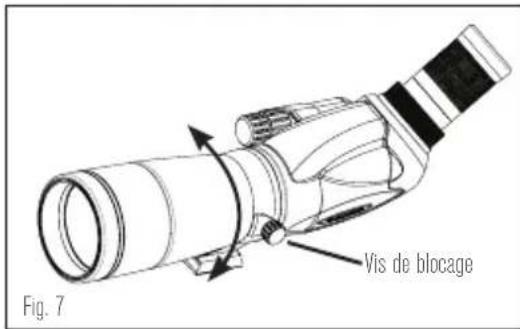

SUPPORT DE TRÉPIED ROTATIF

Le TrailSeeker dispose d'un support de trépied rotatif qui pivote complètement à 360° et permet à l'oculaire d'être réglé dans une position de visionnement. Pour modifier la position de l'oculaire, desserrez la vis de verrouillage située sur le support de trépied et tournez le télescope à la position souhaitée (Fig. 7). Serrez la vis de blocage et regardez à travers l'oculaire.

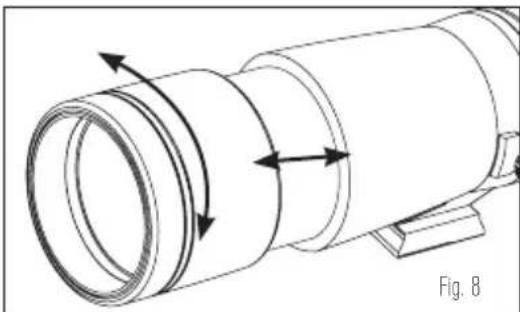

PARE-SOLEIL

Le pare-soleil du TrailSeeker glissera vers l'extérieur du corps pour protéger l'objectif contre la pluie ou afin d'éviter que des reflets indésirables pénètrent dans le télescope d'observation et dégradent ainsi votre image (Fig. 8).

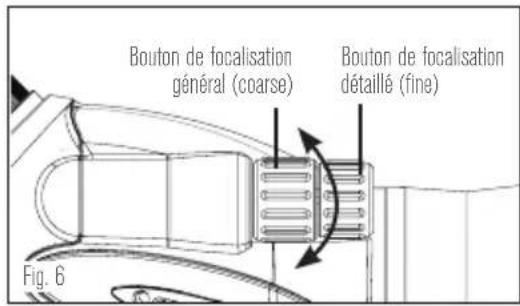

Bouton de focalisation général (coarse) Bouton de focalisation détaillé (fine) Fig. 6

Vis de blocage Fig. 7

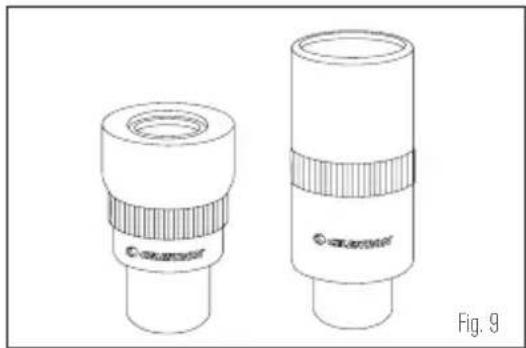

Celestron offre deux oculaires de grossissement fixe qui sont conçus pour être utilisés avec les télescopes d'observation de la série TrailSeeker; le 82001 et le 82002. Le 82001 est un oculaire grand-angulaire et le 82002 est un oculaire à grand dégagement. En plus de ces oculaires le TrailSeeker est conçu pour utiliser les oculaires astronomiques standard 1,25 po. Celestron offre un grand choix d'oculaires astronomiques de 1,25 po à utiliser sur votre télescope d'observation pour obtenir des grossissements plus élevés, des champs de vision élargis, etc.

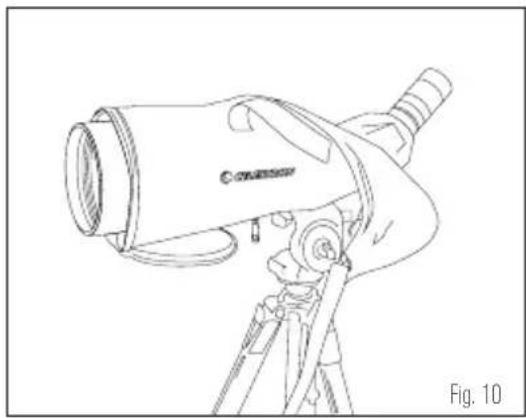

Les télescopes d'observation de la série TrailSeeker sont dotés d'un étui de transport incorporé qui protège votre télescope des chocs, rayures et éléments. La fermeture à glissière au bas de l'étui vous permet de fixer votre télescope à un trépied sans le retirer de l'étui et les fermetures à glissière à l'avant et arrière vous permettent de voir au travers de votre télescope alors qu'il est toujours dans son étui. Lorsque les fermetures à glissière des rabats avant et arrière sont ouvertes, l'objectif et l'oculaire sont exposés. Les rabats sont repliés et sont tenus à l'écart à l'aide de bandes Velcro pour les empêcher d'interférer avec votre vue et pour vous permettre d'accéder aux molettes de mise au point et à la vis de verrouillage du support de trépied. L'étui est doté de sangles de transport intégrées et d'une bandoulière amovible pour transporter facilement votre télescope lorsqu'il est dans l'étui.

Le télescope d'observation TrailSeeker 100 mm est livré avec une plaque d'équilibrage pour équilibrer correctement le télescope d'observation lorsqu'il est fixé sur un trépied (Fig. 11). Pour utiliser la plaque d'équilibrage, la fixer sur la vis de fixation de 1/4 po-20 à l'aide du trou fileté de 1/4 po-20 situé sur la partie inférieure de la plaque. Fixez le télescope d'observation à la plaque d'équilibrage en utilisant la vis de fixation de 1/4 po-20 située sur la partie supérieure de la plaque et la visser dans le télescope d'observation aussi loin que possible. Faites glisser le télescope d'observation le long de la partie fendue de la plaque jusqu'à ce que le télescope d'observation soit en équilibre sur le trépied. Serrez la

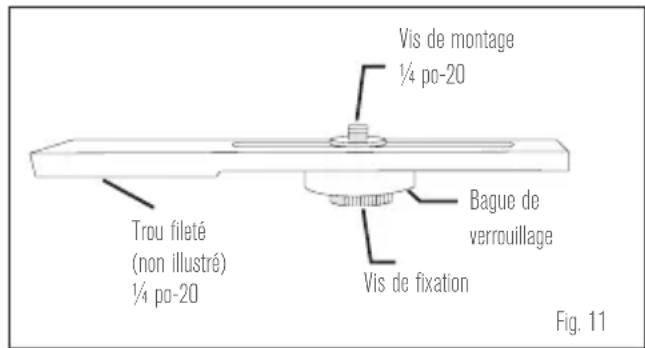

Vis de montage 1/4 po-20 Trou fileté (non illustré) 1/4 po-20 Bague de verrouillage Vis de fixation Fig. 11

bague de verrouillage pour maintenir le télescope d'observation dans la position désirée.

DIGISCOPIE

Les télescopes d'observation TrailSeeker peuvent être utilisés pour la digiscopie avec les appareils reflex et appareils photo numériques compacts. Veuillez noter que ce ne sont pas toutes les appareils photo qui sont compatibles pour la digiscopie et qu'avec certains appareils photo du vignettage (une image circulaire entourée de noir) se produira. Les appareils photo compacts avec un zoom optique de 3x ou 4x ont tendance à être le plus compatibles avec le moins de vignettage. Avec l'utilisation d'un oculaire zoom, les photos seront plus nettes et plus brillantes lorsque l'oculaire est réglé avec le grossissement le plus faible.

Pour utiliser un appareil photo reflex et votre télescope d'observation pour la photographie, vous allez photographier à travers l'oculaire alors qu'il est attaché au télescope d'observation. Pour éviter d'endommager le télescope d'observation, l'oculaire ou la caméra, assurez-vous que le collier de verrouillage de l'oculaire est fixé solidement pendant chaque étape du réglage.

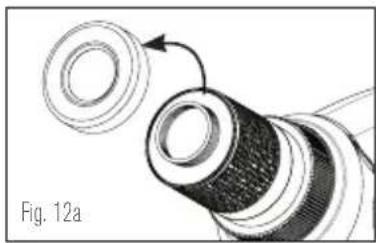

1. Retirez l'œilleton de l'oculaire zoom/grand-angulaire. L'œilleton vers le bas, tournez-le dans le sens antihoraire pour l'enlever de l'oculaire. Cela exposera les filets sous l'œilleton (Fig. 12a).

Remarque : Tirez simplement sur l'œilleton en caoutchouc hors de l'oculaire à grand dégagement pour exposer le filetage.

1. Enfilez l'anneau adaptateur en T bague d'adaptation inclus dans les filets exposés sur zoom/grand-angulaire l'oculaire à l'étape 1 ci-dessus (Fig. 12b). Remarque : La bague d'adaptation en T n'est pas nécessaire lorsque vous utilisez l'oculaire à grand dégagement.

2. Enfilez un anneau en T facultatif pour votre marque et modèle de caméra sur l'anneau adaptateur en T (Fig. 12c).

Remarque : Lorsque vous utilisez l'oculaire à grand dégagement, vissez la bague en T directement sur le filetage de l'oculaire.

1. Fixez votre caméra reflex à l'anneau en T (Fig. 12d).

Les télescopes d'observation TrailSeeker ont des ouvertures fixes et par le fait même des rapports/f fixes. Pour obtenir l'exposition adéquate pour vos photos, vous devez définir la vitesse d'obturation en conséquence. La plupart des appareils photo offrent une fonction de posemètre qui vous permettra de déterminer si votre image est sous-exposée ou surexposée. Consultez le manuel de votre appareil photo pour des informations spécifiques sur les posemètres, le changement des vitesses d'obturation et d'autres paramètres.

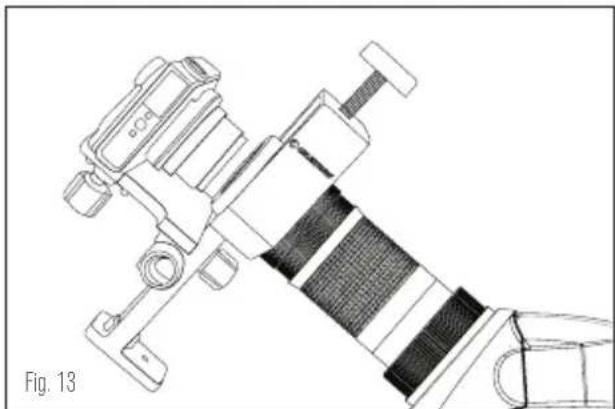

Une variété d'appareils photo compacts peuvent être utilisés pour effectuer de la digiscopie avec les télescopes d'observation TrailSeeker en utilisant l'adaptateur universel de caméra (#93626) offert par Celestron (Fig. 13). Cet adaptateur se fixe à l'oculaire du télescope d'observation et permet à la lentille de la caméra d'être centrée derrière l'oculaire. Veuillez remarquer que ce ne sont pas tous les appareils qui sont compatibles avec cet adaptateur, car il n'y a pas assez de réglages pour centrer la lentille derrière l'oculaire lorsque la position de la lentille est trop basse dans le boîtier de l'appareil ou lorsque l'appareil n'est pas à une hauteur appropriée.

Les télescopes d'observation de la série TrailSeeker sont étanches et remplis d'azote sec pour éviter toute buée à l'intérieur du boîtier.

ENTRETIEN ET RANGEMENT

Votre télescope d'observation Celestron vous fournira des années de service fiable s'il est bien entretenu et entreposé correctement.

1. Protégez votre télescope d'observation de tout impact et ne forcez pas toute pièce en mouvement u-delà de sa limite.
2. Protégez l'optique de votre télescope d'observation en mettant tous les bouchons d'objectif en place lorsque vous ne l'utilisez pas.
3. Entreposez votre télescope d'observation dans un endroit frais et sec si possible.
4. Lors de l'entreposage pendant une période prolongée de temps, placez le télescope d'observation dans un sac en plastique ou un récipient hermétique avec déshydratant.
5. Ne pas laisser le télescope d'observation dans une voiture lors d'une journée chaude et ensoleillée ou à proximité de tout ce qui génère de la chaleur car cela pourrait causer des dommages.
6. Nettoyez toute poussière, saleté ou eau qui peut s'accumuler sur le télescope d'observation ou à l'intérieur de pièces en mouvement dès que possible afin d'éviter tout dommage imprévu.

NETTOYAGE

Les nettoyage approprié des lentilles est essentiel au maintien de l'intégrité optique de votre télescope d'observation. Des lentilles sales diminuent la quantité de lumière transmise à travers le télescope d'observation et votre expérience de visionnement.

1. Enlevez toute poussière des lentilles avec une brosse à lentilles souples ou aérosol d'air pressurisé.
2. Retirez toute empreinte, tache ou bavure de la surface de la lentille avec un tissu doux de nettoyage de lentilles en frottant d'un mouvement circulaire. Commencez au milieu de la lentille en vous dirigeant lentement vers les bords. Soufflez légèrement sur l'objectif afin de fournir de l'humidité si nécessaire.
3. Pour un nettoyage plus en profondeur, nous recommandons l'utilisation d'une trousse de nettoyage de lentilles/optique disponible dans la plupart des boutiques de photos ou des magasins optiques. Suivez les instructions fournies avec la trousse de nettoyage pour de meilleurs résultats.

SERVICE ET RÉPARATION

Si des problèmes de garantie survenaient ou des réparations s'avéraient nécessaires, contactez le département de service à la clientèle de Celestron si vous résidez aux États-Unis ou au Canada. Si vous habitez à l'extérieur de ces pays, veuillez contacter le revendeur où vous avez acheté votre télescope d'observation ou le distributeur Celestron de votre pays. Vous trouverez une liste de nos distributeurs sur notre site Web.

GARANTIE

Votre télescope d'observation est couvert par la garantie à vie limitée Celestron. Celestron garantit que ce télescope d'observation est exempt de tout défaut de matériaux ou de fabrication pour la durée de vie utile de celui-ci pour le propriétaire original. Celestron réparera ou remplacera le télescope d'observation qui, après inspection par Celestron, présente des défauts de matériaux ou de fabrication et dans les définitions des limites décrites ci-dessous. Cette garantie ne couvre pas les produits qui ont fait l'objet d'abus, de mauvaise utilisation, qui sont physiquement endommagés, altérés ou n'avaient pas reçu les autorisations nécessaires pour les réparations ou les modifications. Cette garantie ne couvre pas les défauts dus à une usure normale et d'autres conditions.

Cette garantie est valable pour les clients aux États-Unis d'Amérique et au Canada qui ont acheté leur télescope d'observation chez un revendeur Celestron agréé aux États-Unis ou au Canada. Pour les produits achetés en dehors des États-Unis ou au Canada, veuillez contacter votre distributeur local de Celestron ou revendeur agréé pour toute information de garantie applicable. Des informations additionnelles de garantie et de détails d'admissibilité se trouvent sur le site Web de Celestron.

Les télescopes d'observation Celestron sont conçus et destinés pour les personnes de 14 ans et plus.

La conception des produits et les spécifications sont sujettes à modification sans notification préalable.

Pour connaître les spécifications complètes et informations sur le produit :

www.celestron.com • ©2013 Celestron • Tous droits réservés.

2835 Columbia Street Torrance, CA 90503 É.-U. • Téléphone: 800,421,9649 • Imprimé en Chine 1213
