RF4376580 - Sonnette de portes Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de portes sans fil
Marque	Renkforce
Modèle	RF4376580
Alimentation carillon	3 piles AAA/Micro ou adaptateur secteur 5 V/CC, 500 mA, fiche 4 mm (extérieur -) / 1,7 mm (intérieur +)
Alimentation bouton	1 pile 12 V type 23A
Nombre de sonneries	48
Réglage volume	Oui, 4 niveaux
Portée maximale	Jusqu'à 150 m en champ libre
Fréquence de transmission	433,92 MHz
Protection du bouton	IP44
Poids du bouton	45 g (avec pile et support mural)
Température de fonctionnement carillon	0 °C à +40 °C
Température de fonctionnement bouton	-20 °C à +40 °C
Humidité de fonctionnement	0 % à 85 % d'humidité relative, sans condensation
Utilisation carillon	Intérieur, locaux secs et fermés
Utilisation bouton	Intérieur et extérieur (protection IP44)
Fonctions spéciales	Activation par toucher, témoin LED bleu, 48 sonneries, 4 niveaux de volume
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits agressifs
Sécurité	Respecter la polarité des piles, ne pas ouvrir, ne pas jeter au feu, tenir hors de portée des enfants
Conformité	Directive 2014/53/UE
Recyclage	Produit et piles ne doivent pas être jetés avec les ordures ménagères ; rapporter aux points de collecte

FOIRE AUX QUESTIONS - RF4376580 Renkforce

Comment installer les piles dans le carillon ?

Ouvrez le compartiment à piles à l'arrière du carillon (il est maintenu par des clips). Insérez trois piles de type AAA/Micro en respectant la polarité (+ et -). Refermez le compartiment.

Comment changer la pile du bouton de sonnette ?

Retirez d'abord le support mural en forme de U à l'arrière. Appuyez sur le bouton de verrouillage vers le bas et ouvrez la façade. Retirez l'ancienne pile de type 23A (12 V) et insérez une neuve en respectant la polarité (voir marquage sur le circuit). Remettez la façade jusqu'à ce qu'elle s'enclenche.

Comment choisir une sonnerie ?

Appuyez brièvement sur la touche gauche du carillon sans fil pour passer à la sonnerie suivante. La sonnerie est émise une fois pour vérification. Il y a 48 sonneries disponibles.

Comment régler le volume ?

Appuyez brièvement sur la touche droite du carillon sans fil pour régler le volume parmi 4 niveaux.

Quelle est la portée de la sonnette ?

La portée maximale est de 150 mètres en champ libre (sans obstacle). En pratique, elle peut être réduite par les murs, plafonds en béton, objets métalliques, etc. Le fonctionnement dans une maison individuelle est normalement sans problème.

Peut-on utiliser l'appareil à l'extérieur ?

Le carillon sans fil doit être utilisé uniquement en intérieur, dans des locaux secs. Le bouton de sonnette sans fil a un indice de protection IP44 et peut être utilisé dans des zones extérieures protégées (par ex. sous un avant-toit).

Que faire si la sonnette ne fonctionne pas ?

Vérifiez d'abord les piles : remplacez les piles du carillon si la sonnerie est faible, et la pile du bouton si la portée diminue. Assurez-vous que la bande protectrice a été retirée lors de la première mise en service. Vérifiez aussi qu'aucun obstacle ne réduit la portée.

Comment nettoyer l'appareil ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de produits de nettoyage agressifs ou de solutions chimiques, car ils pourraient endommager la surface.

Puis-je utiliser un adaptateur secteur ?

Oui, le carillon peut être alimenté par un adaptateur secteur (non inclus) fournissant 5 V/CC et au moins 500 mA, avec une fiche ronde de 4 mm de diamètre extérieur et 1,7 mm intérieur (contact extérieur négatif, intérieur positif). Retirez les piles lors de l'utilisation de l'adaptateur.

Comment recycler l'appareil ?

Les appareils électroniques et les piles usagées ne doivent pas être jetés avec les ordures ménagères. Déposez-les dans les points de collecte appropriés (déchèterie, magasin, etc.). Les piles contenant des substances toxiques sont signalées par un symbole (Cd, Hg, Pb).

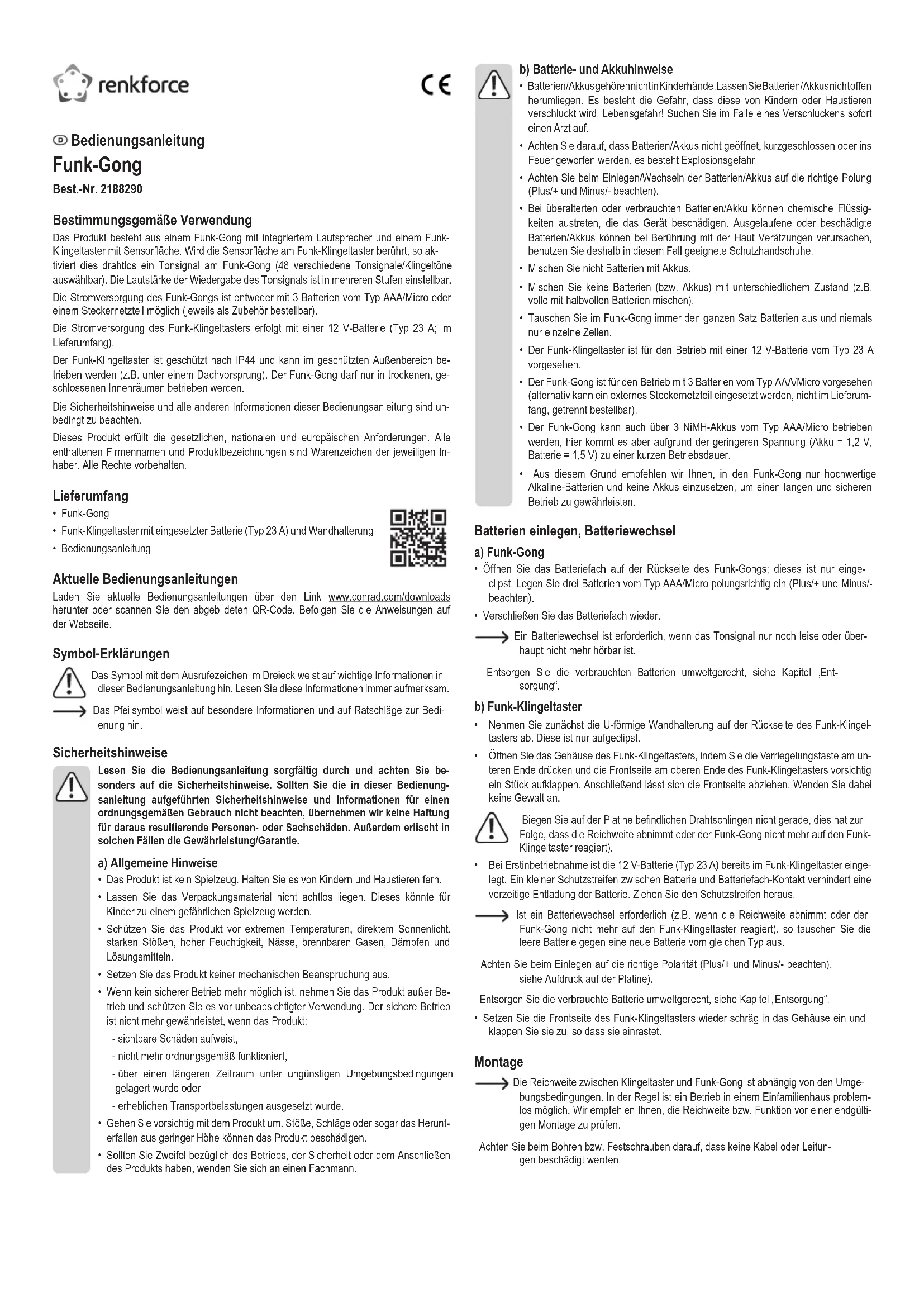

MODE D'EMPLOI RF4376580 Renkforce

N° de commande 2188290

Utilisation conforme

Le produit se compose d'un carillon sans fil avec haut-parleur intégré et d'un bouton de sonnette sans fil avec surface de détection. Le contact de la surface de détection sur le bouton de sonnette sans fil active l'émission d'un signal sonore sur le carillon sans fil (48 signaux sonores/sonneries au choix). Il est possible de régler plusieurs niveaux de volume pour le signal sonore.

L'alimentation électrique du carillon sans fil est possible avec 3 piles de type AAA/Micro ou avec un bloc d'alimentation (accessoire à acheter séparément).

L'alimentation électrique du bouton de sonnette sans fil est assurée par une pile 12 V (de type 23 A ; incluse dans le contenu de la livraison)

Le bouton de sonnette sans fil est protégé selon la norme IP44 et peut être utilisé dans des zones extérieures protégées (par ex. sous un avant-loit). Le carillon sans fil doit fonctionner uniquement dans des locaux clos et secs.

Il faut impérativement respecter les consignes de sécurité et les autres informations de ce manuel d'utilisation.

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et les appellations d'appareils figurant dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

• Carillon sans fil
• Bouton de sonnette sans fil avec pile (Type 23 A) intégrée et support mural
• Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emplois actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.

Explication des symboles

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez en particulier les consignes de sécurité. Si vous ne respectez pas les consignes de sécurité et les informations relatives à la manipulation correcte contenues dans ce manuel, nous déclinons toute responsabilité en cas de dommages corporels ou matériels. De tels cas entraînent l'annulation de la garantie.

a) Informations générales

• Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si vous n'êtes plus en mesure d'utiliser le produit en toute sécurité, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,

• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.

- Manipulez le produit avec précaution. Des secousses, des chocs ou une chute d'une hauteur modérée peuvent endommager le produit.

- En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert.

b) Conseils relatifs aux piles normales et rechargeables

• Les piles et les piles rechargeables ne doivent pas être laissées à la portée des enfants. Ne laissez pas les piles/piles rechargeables à la portée de tous. Les enfants ou les animaux domestiques risquent de les avaler ; ils courent alors un danger de mort ! En cas d'ingestion, consultez immédiatement un médecin.
• Veillez à ne pas ouvrir ni à court-circuiter les piles/piles rechargeables. Ne les jetez pas dans le feu. Il y a risque d'explosion.
• Lors de l'insertion/du remplacement des piles ou piles rechargeables, veillez à respecter la bonne polarité (positive/+ et négative/-).
• Des piles ou piles rechargeables périmées ou usagées peuvent laisser échapper des substances chimiques qui détérioront l'appareil. En cas de contact avec la peau, les piles ou les piles rechargeables qui fuient ou sont endommagées peuvent entraîner des brûlures à l'acide. Veuillez donc utiliser des gants de protection appropriés.
• Ne combinez pas des piles et des piles rechargeables en même temps.
• Ne combinez pas des piles ou piles rechargeables qui sont dans un état de charge différent (des piles ou piles rechargeables chargées pleinement avec des piles ou piles rechargeables chargées à moitié).
• Remplacez toujours tout le jeu de piles du carillon sans fil. Ne remplacez jamais les piles individuellement.
• Le bouton de sonnette est conçu pour fonctionner avec une pile 12 V de type 23 A.
• Le carillon sans fil est conçu pour fonctionner avec 3 piles de type AAA/micro (alternativement, un bloc d'alimentation externe peut être utilisé ; non inclus, à commander séparément).
• Le carillon sans fil peut fonctionner avec 3 piles rechargeables NiMH de type AAA/micro mais cela conduit à une durée de fonctionnement raccourcie en raison de la tension plus faible (pile rechargeable = 1,2 V, pile normale = 1,5 V).
• Pour cette raison, nous vous recommandons d'utiliser des piles alcalines de haute qualité dans le carillon sans fil et non des piles rechargeables, pour assurer un fonctionnement long et sûr.

Mise en place, remplacement des piles

a) Carillon sans fil

• Ouvrez le compartiment à piles à l'arrière du carillon sans fil ; il est seulement maintenu par des clips. Insérez trois piles de type AAA/micro en respectant la polarité (positif/+ et négatif/-).
  • Refermez le compartiment à piles.

Il faut remplacer les piles quand la sonnerie est faible ou devient inaudible.

Éliminez les piles usagées en respectant les directives relatives à l'environnement, voir le chapitre « Élimination ».

b) Bouton de sonnette sans fil

• Retirez d'abord le support mural en forme de U à l'arrière du bouton de sonnette sans fil. Il est uniquement fixé avec des clips.
• Ouvrez le boîtier du bouton de sonnette sans fil. Appuyez ensuite sur le bouton de verrouillage vers le bas et ouvrez légèrement la façade en haut du bouton de sonnette sans fil. Vous pouvez ensuite retirer la façade. Ne forcez surtout pas.

Ne redressez pas les fils métalliques qui se trouvent sur le comme conséquence de réduire la portée ou que le carillon sans fil ne réponde plus au bouton de sonnette sans fil.

- Lors de la première mise en service, la pile de 12 V (type 23 A) est déjà insérée dans le bouton de sonnette sans fil. Une petite bande de protection entre la pile et le contact du compartiment à pile empêche une décharge prématurée de la pile. Retirez la bande protectrice.

Si un changement de pile s'avère nécessaire (par ex. lorsque la portée diminue ou que le carillon sans fil ne réponde plus au bouton de sonnette sans fil) remplacez la pile usagée avec une nouvelle pile du même type.

Lors de l'insertion, assurez-vous de la polarité correcte (Faites attention au pôle plus/+ et au pôle moins/- ; voir le marquage sur le circuit.)

Éliminez les piles usagées en respectant les directives relatives à l'environnement, voir le chapitre « Élimination ».

- Remettez la façade du bouton de sonnette sans fil en l'inclinant et en la rabattant jusqu'à ce qu'elle s'enclenche.

Montage

La portée entre le bouton de sonnette sans fil et le carillon sans fil dépend des conditions environnementales. Normalement, l'appareil fonctionne sans problème dans une maison individuelle. Nous vous recommandons de vérifier la portée ou le bon fonctionnement du produit avant le montage final.

Lors du perçage et du serrage, veillez à ne pas endommager les câbles ou les conduites.

a) Carillon sans fil

• Grâce à l'ouverture se trouvant à l'arrière, le carillon sans fil peut également être suspendu à un clou, une vis ou un crochet sur le mur.
• Alternativement, un petit pied peut être déplié à l'arrière du carillon sans fil. Posez le carillon sans fil sur une surface suffisamment large, horizontale et stable. Protégez les surfaces de meubles précieux au moyen d'un support approprié contre les rayures.
  Assurez-vous que le carillon sans fil ne soit pas mouillé et qu'il ne l'humidité. Ne l'utilisez qu'à l'intérieur, dans des locaux secs et fermés.

a) Bouton de sonnette sans fil

Notez que le bouton de sonnette sans fil doit être monté de manière à ce que le bouton de verrouillage (pour retirer la façade en cas de remplacement de la pile) soit dirigé vers le bas (la surface de détection ronde est à droite).

Si vous ne respectez pas cela, de l'eau peut pénétrer dans le bouton de sonnette sans fil. Cela l'endommagerait irréversiblement et vous perdrez la garantie.

Le bouton de sonnette sans fil ne peut être fixé sur le support mural que dans une position. Les clips supérieur et inférieur sur le support mural ont une forme différente. Lors du montage du support mural, veillez à bien l'orienter.

• Le support mural permet de monter le bouton de sonnette sans fil sur un mur plat et vertical.
• Utilisez selon la surface d'appui les vis et chevilles adéquates. Il est également possible de fixer en utilisant du ruban adhésif double face si le mur est lisse, propre et exempt de poussière.

Utilisation

a) Choisir la sonnerie sur le carillon sans fil

En appuyant brièvement sur la touche sur le bouton gauche du carillon sans fil, vous pouvez passer à la sonnerie suivante. La sonnerie est diffusée une fois pour vérification.

Au total, 48 sonneries différentes sont disponibles.

b) Choisir le volume sur le carillon sans fil

En appuyant brièvement sur la touche droite du carillon sans fil, vous pouvez régler le volume souhaité parmi 4 niveaux de volume pour la sonnerie.

c) Appuyer sur le bouton de sonnette sans fil, émettre la sonnerie

Touchez la surface de détection ronde avec le symbole de cloche du bouton de sonnette sans fil. Un voyant LED à l'intérieur de la surface de détection s'allume brièvement en bleu.

Vous n'avez pas besoin d'appuyer sur la surface de détection. Il suffit de le toucher légèrement.

Le bouton de sonnerie sans fil envoie à présent un signal radio pour activer le carillon sans fil. Ce dernier émet alors la sonnerie actuellement sélectionnée.

d) Branchement d'un bloc d'alimentation

Si le carillon est activé fréquemment, cela réduit alors automatiquement la durée de fonctionnement des piles insérées.

vous pouvez soit utiliser des piles rechargeables soit faire fonctionner le carillon sans fil avec le bloc d'alimentation externe (non inclus, à commander séparément).

Il faut un bloc d'alimentation délivrant une tension de sortie stabilisée de 5 V/CC et un courant de sortie d'au moins 500 mA. Le connecteur basse tension rond doit avoir un diamètre extérieur de 4 mm et un diamètre intérieur de 1,7 mm. Le contact extérieur doit être négatif/- et le contact intérieur positif/+

Vous devez retirez les piles du carillon sans fil si vous utilisez un bloc d'alimentation externe.

Portée

La portée de transmission des signaux radio entre le bouton de sonnette sans fil et le carillon sans fil atteint au maximum 150 mètres dans les conditions optimales.

Cependant, cette portée est donnée seulement pour des conditions dites de « champ libre »(portée avec contact visuel directe entre le bouton de sonnette sans fil et le carillon sans fil, sans interférence).

Mais dans la pratique, des murs, plafonds, etc. se trouvent entre les deux appareils, ce qui réduit la portée.

En raison des divers facteurs influençant la transmission sans fil, il n'est malheureusement pas possible de garantir une portée déterminée.

Normalement, le fonctionnement dans une maison individuelle ne devrait pas poser de problème.

La portée peut être réduite considérablement par :

• des murs, des plafonds en béton armé
• des vitres isolantes revêtues/métallisées
- la proximité d'objets métalliques et conducteurs (par ex. radiateurs)
- la proximité des corps humains

- appareil émettant à la même fréquence (par ex. un système de surveillance de bébé, des caméras sans fils, etc.)

- la proximité de moteurs électriques, transformateurs, blocs d'alimentation, ordinateurs

Maintenance et nettoyage

• Hormis le remplacement éventuellement nécessaire des piles, le produit ne nécessite aucun entretien.
• Seule une personne qualifiée ou un atelier spécialisé peut effectuer la maintenance ou la réparation de l'appareil.
  • L'extérieur du produit ne doit être nettoyé qu'à l'aide d'un chiffon doux et propre. N'utilisez ne pât aucun cas de produit de nettoyage agressif ou de solution chimique, car cela risque d'attaquer la surface du boîtier et de compromettre le bon fonctionnement de l'appareil.

Déclaration de conformité (DOC)

Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, déclare par la présente que ce produit est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité UE est disponible au lien suivant : www.conrad.com/downloads

Sélectionnez une langue en cliquant sur le drapeau correspondant, puis tapez le numéro de commande du produit dans le champ de recherche. Vous pouvez alors télécharger la déclaration de conformité UE au format pdf.

Recyclage

a) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Retirez les accumulateurs insérés et éliminez-les séparément du produit.

b) Piles

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles usagées, il est interdit de les jeter dans les ordures ménagères.

Les piles contenant des substances toxiques sont marquées par le symbole ci-contre, qui signifie qu'elles ne doivent pas être jetées avec ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles.

Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

a) Carillon sans fil

Alimentation électrique .... 3x piles de type AAA/micro ou alternativement via un bloc d'alimentation externe (5 V/CC, 500 mA, fiche ronde avec un diamètre externe de 4 mm et un diamètre interne de 1,7 mm, contact extérieur Moins/-, contact intérieur Plus/+)

Nombre de sonneries .... 48 à choisir avec un bouton

Volume réglable.... oui (4 niveaux sonores), à choisir avec un bouton

Lieu de fonctionnement .... Uniquement en intérieur, dans des locaux fermés et secs

Conditions de service .... Température ambiante de 0 °C à +40 °C

Humidité ambiante de 0% à 85% d'humidité relative de l'air, sans condensation

b) Bouton de sonnette sans fil

Alimentation électrique .... 1x pile de type 23 A (12 V)

Puissance de transmission..... <10 dBm

Fréquence de transmission ..... 433,92 MHz

Portée ....Jusqu'à 150 m (en champ libre, voir le chapitre « Portée »)

Lieu de fonctionnement ...... à l'intérieur et à l'extérieur

Indice de protection IP44

Conditions de service .... Température ambiante de -20 °C à +40 °C

Humidité ambiante de fonctionnement de 0% à 85% d'humidité relative de l'air

Poids.... 45 g (avec la pile et le support mural)

Les légères variations de dimensions et de poids sont dues à la technique de production.

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La rélimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression. Copyright 2019 by Conrad Electronic SE. *2188290_v1_1119_02_dh_m_fr
