EBF009 - Répartiteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur (distributeur)
Marque	IFM
Modèle	EBF009
Connecteurs disponibles	M8 et M12
Couple de serrage (M8)	0,3 - 0,5 Nm
Couple de serrage (M12)	0,6 - 1,5 Nm
Indice de protection	IP67 (estimation courante)
Raccordement électrique	Par un électricien qualifié
Maintenance	Aucune maintenance nécessaire en fonctionnement normal
Réparation	Uniquement par le fabricant
Élimination	Recyclage écologique selon réglementations nationales
Utilisation prévue	Distribution de signaux/énergie dans environnements industriels
Type de connexion	Enfichable avec verrouillage à écrou moleté
Serrage supplémentaire (env. agressif)	Tourner l'écrou d'un cran d'arrêt supplémentaire
Outil de serrage	Clé (cote sur plat 14)
Démontage	Presser le connecteur contre l'appareil tout en desserrant l'écrou
Marquage	Flèche pour direction de codage
Matériau du boîtier	Acier inoxydable ou plastique renforcé (estimation)
Plage de température	-25 °C à +80 °C (estimation)

FOIRE AUX QUESTIONS - EBF009 IFM

Comment raccorder le connecteur EBF009 ?

Raccordez le connecteur en alignant la flèche de codage sur l'appareil, puis serrez l'écrou moleté à la main au couple indiqué (M8: 0,3-0,5 Nm, M12: 0,6-1,5 Nm).

Quel couple de serrage pour les connecteurs M8 et M12 ?

Pour M8: 0,3 à 0,5 Nm ; pour M12: 0,6 à 1,5 Nm. Serrez l'écrou moleté à la main, et utilisez une clé (cote 14) dans les environnements agressifs.

Comment assurer l'indice de protection IP ?

Serrez l'écrou moleté à la main (M8: 0,3-0,5 Nm, M12: 0,6-1,5 Nm) pour garantir l'indice de protection indiqué.

Comment démonter le connecteur ?

Desserrez l'écrou et pressez simultanément le connecteur contre l'appareil. Dans un environnement agressif, utilisez une clé (cote 14) pour le démontage.

Que faire dans un environnement agressif ?

Serrez l'écrou en le tournant d'un cran d'arrêt supplémentaire avec une clé (cote 14) pour augmenter la tenue aux chocs et vibrations. Utilisez également une clé pour le démontage.

Qui doit effectuer le raccordement électrique ?

Le raccordement électrique doit être réalisé par un électricien qualifié, conformément aux normes en vigueur.

Quelle maintenance est nécessaire ?

En fonctionnement normal, aucune maintenance n'est requise. L'appareil ne nécessite pas d'entretien particulier.

Comment réparer l'appareil en cas de panne ?

L'appareil ne doit être réparé que par le fabricant. Toute tentative de réparation non autorisée annulerait la garantie.

Comment éliminer l'appareil en fin de vie ?

Assurez-vous d'une élimination écologique selon les réglementations nationales en vigueur. Ne jetez pas l'appareil avec les déchets ménagers.

Quels outils sont nécessaires pour le serrage ?

En utilisation normale, le serrage se fait à la main. Pour un serrage supplémentaire en environnement agressif, utilisez une clé de taille 14 (cote sur plat).

MODE D'EMPLOI EBF009 IFM

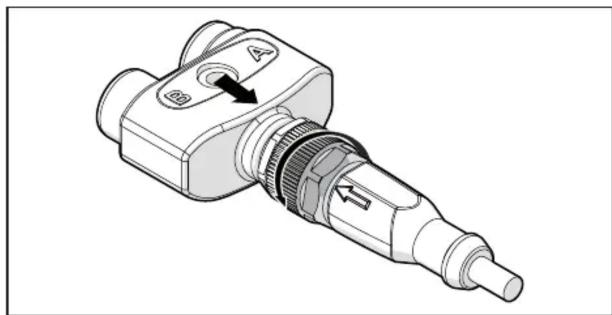

Raccorder le connecteur a l'appareil, la flèche indique la bonne direction du codage.

Afin d'assurer l'indice de protection indiqué, il faut serrer l'écrou moleté à la main (M8:0,3...0,5 Nm, M12:0,6...1,5 Nm).

Pour le démontage desserrer l'écrou et presser simultanément le connecteur contre l'appareil.

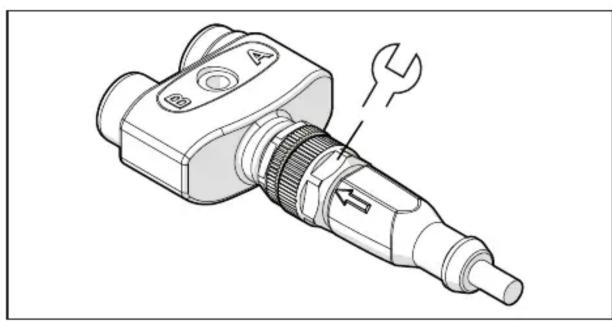

Pour les applications en environnement agressif serrer l'écrou en le tournant d'un cran d'arrêt supplémentaire, avec une clé (cote sur plat 14), afin d'augmenter la tenue aux chocs et vibrations.

Utiliser également une clé (cote sur plat 14) pour le démontage.

2 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

3 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
