| Type de produit | Détecteur de débit (débitmètre mécatronique) |
| Marque | IFM |
| Modèle | SBY333 |
| Catégorie | Détecteur |
| Principe de mesure | Pression différentielle |
| Fluides admissibles | Eau, solutions avec glycol, lubrifiants |
| Sortie | Commutation (LED jaune de signalisation) |
| Seuil de commutation | Réglable via tambour et vis de blocage |
| Alimentation électrique | TBTS/TBTP selon EN 50178 (typ. 24 V DC) |
| Raccordement électrique | 3 fils (brun, noir, bleu) selon DIN EN 60947-5-2 |
| Raccord process | Raccord fileté à visser (sens de débit indiqué par flèche) |
| Installation | En ligne, sans longueurs droites nécessaires |
| Fonction clapet antiretour | Intégrée |
| Montage en cas d'eau sale | Horizontalement, avec filtre 200 µm en amont |
| Température de fluide | Ne pas geler (éviter congélation) |
| Pression maximale | Non spécifiée, respecter les consignes de sécurité |
| Matériau du boîtier | Non spécifié |
| Indice de protection | Non spécifié |
| Dimensions (approx.) | Environ 80 x 50 x 40 mm (estimation) |
| Poids (approx.) | Environ 200 g (estimation) |
| Maintenance | Aucun entretien nécessaire |
| Réparabilité | Réparation uniquement par le fabricant |
| Élimination | Respecter les réglementations nationales |
FOIRE AUX QUESTIONS - SBY333 IFM
Questions des utilisateurs sur SBY333 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice SBY333 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SBY333 de la marque IFM.
MODE D'EMPLOI SBY333 IFM
Notice d'utilisation Débitmètre mécatronique
SBx3xx
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
2 Consignes de sécurité 4
3 Usage prévu. 5
4 Montage. 6
4.1 Raccord process 6
4.2 Accessoires de montage 6
4.3 Montage en cas d'eau sale. 7
5 Raccordement electrique 8
6 Réglages 9
6.1 Regler le seuil de commutation sur l'appareil 9
6.2 Effectuer le réglage du débit 9
7 Fonctionnement 10
8 Maintenance, réparation et élimination 11
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
1.1 Symboles utilisés
Condition préalable
Action a effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Reforence

Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information
Remarque supplémentaire
1.2 Avertissements utilisés

INFORMATION IMPORTANTE
Avertissement sur les dommages matériels

ATTENTION
Avertissement sur les dommages corporels
Danger de blessures legères, réversibles.
2 Consignes de sécurité
L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu). - Utiliser le produit uniquement pour les fluides admissibles.
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
3 Usage prévu
L'appareil surveille des liquides (eau, solutions avec glycol, lubricants).
Il detecte le débit volumique (débit/temps) selon le principe de la pression différentielle et commute la sortie.
Le seuil de commutation est régliable.
INFORMATION IMPORTANTE
Congélation du fluide.
Le capteur peut etre endommagé.
Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.
4 Montage

ATTENTION
Pendant le montage ou en cas de défaut (p.ex. boitier casset), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.
Risque de blessure du à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage.
Utiliser une protection adequate (p.ex. capot protecteur) de maniere à éviter que des fluides jaillissants ne puissant porter atteinte à la sécurité des personnes.
4.1 Raccord process
Eviter des différences de section importantes sur l'entrée.
Installerer l'appareil en ligne selon le sens du début (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boitier dans un etau.
Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.
4.2 Accessoires de montage
Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie):
Fig. 2: Installation avec plaque de montage

1: trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

Informations sur les accessoires disponibles sur www.ifm.com
4.3 Montage en cas d'eau sale
Insérer un filtr de 200 micrométres devant l'entrée (IN).
Installer le capteur horizontalement.
Respecter l'angle d'inclinaison vers l'axe horizontale :

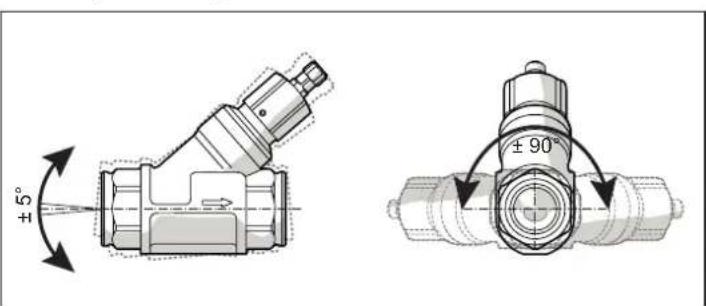

Fig. 3: Montage en cas d'eau sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

Informations sur des filtres disponibles sur www.ifm.com.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.
Alimentation en tension selon EN 50178, TBTS, TBTP.
Mettre l'installation hors tension.
Raccorder l'appareil comme suit :


Fig. 4: Schéma de branchement (code couleur selon la norme DIN EN60947-5-2)
BN:brun BK:noir
BU:bleu

Informations sur les connecteurs femelles / mâles disponibles sur www.ifm.com.
6 Réglages
II y a 2 options de régler le seuil de commutation :
- Régler le seuil de commutation sur l'appareil.
- Effectuer le réglage du débit.

Fig. 5: Réglage du seuil
1:LED jaune (été de commutation) 3 : vis de blocage
2:tambour deréglage4: échelle deréglage

Ne pas tournier le tambour au-delà de la valeur maximum de la plage de réglage (→ Données techniques) pour éviter des commutations intempéstives.
6.1 Régler le seuil de commutation sur l'appareil
Desserrer la vis de blocage.
Tourner le tambour jusqu'à ce que la valeur de consigne soit visible sur l'échelle de réglage.
Serrer la vis de blocage.
6.2 Effectuer le réglage du débit
- Activer le début normal dans l'installation.
Desserrer la vis de blocage.
Régler le seuil de commutation en tournant le tambour lentement :
Le seuil de commutation est atteint des que la LED s'allume.
Serrer la vis de blocage.

7 Fonctionnement
Après la mise sous tension, l'appareil est opérationnel.
L'appareil détecte le débit et commute la sortie selon le réglage.
- Sortie fermée (LED = allumée), si début ≥ seuil de commutation.
- Sortie ouverte (LED = éteinte), si débit < seuil de commutation.
8 Maintenance, réparation et élimination
Cet apparéil ne nécessite aucun entretien.
L'appareil ne doit être réparé que par le fabricant.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
En cas de fluides tres charges :
insérer un filtré devant l'entrée (IN). Recommendation : utiliser un filtré de 200 micromètres.
