Type de produit	Lecteur de code barre
Marque	IFM
Modèle	O2I504
Alimentation	24 V DC (PELV, Classe III)
Interfaces	Ethernet TCP/IP, EtherNet/IP ou PROFINET selon variante
Sorties de commutation	2 sorties configurables (PNP/NPN)
Entrée trigger	Externe via broche
Éclairage interne	4 LED (rouge 617 nm ou IR 850 nm selon variante)
Pointeurs laser	2 pointeurs rouges (655 nm, Classe 1)
Protection	Protection contre la surchauffe
Montage	Trous filetés M4, couple max 2,1 Nm
Conditions ambiantes	Intérieur, altitude max 4000 m, humidité max 90% sans condensation, degré de salissure 2
Logiciel de paramétrage	ifmVisionAssistant (téléchargeable)
Application mobile	O2I Teach (Android)
Clé mémoire	Intégrée pour sauvegarde de configuration
Mise à jour firmware	Via ifmVisionAssistant
Maintenance	Nettoyer la vitre avec nettoyant vitres; éviter les solvants
Réparation	Par le fabricant uniquement
Sécurité laser	Classe 1 (EN/IEC 60825-1)
Cybersécurité	Protéger l'accès réseau; mesures intégrées non présentes

FOIRE AUX QUESTIONS - O2I504 IFM

Comment allumer le lecteur de code barre IFM O2I504 ?

Le lecteur se met en marche automatiquement lors de la mise sous tension de l'alimentation 24 V DC. Après environ 30 secondes, il est opérationnel et exécute les applications configurées.

Comment orienter le lecteur pour qu'il lise correctement les codes ?

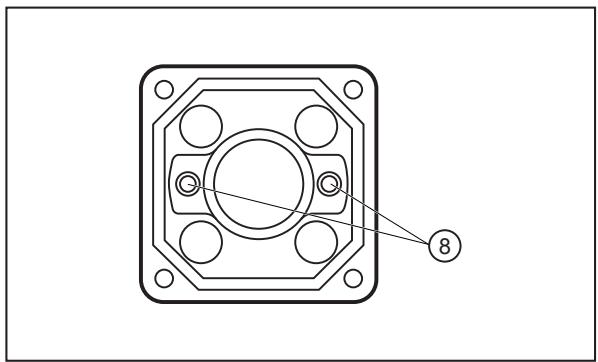

Appuyez sur le bouton Teach pendant 3 secondes pour activer les deux pointeurs laser. Positionnez le lecteur de manière à centrer la zone marquée sur le code à lire. Les pointeurs s'éteignent automatiquement après quelques secondes.

Comment apprendre un nouveau code barre avec le bouton Teach ?

Appuyez sur Teach pendant 3 s pour allumer les lasers. Placez un code de bonne qualité dans la zone marquée, puis appuyez brièvement (1 s) sur Teach dans les 2 minutes. La LED jaune clignote pendant l'apprentissage, puis la LED verte s'allume 2 s en cas de succès.

Que faire si le lecteur ne parvient pas à lire un code ?

Vérifiez d'abord le montage : l'appareil doit être orienté correctement et la vitre propre. Nettoyez la vitre avec un nettoyant pour vitres. Assurez-vous que le code est bien dans le champ de vue et qu'il présente un bon contraste. Si le problème persiste, essayez d'ajuster l'éclairage ou de réapprendre le code.

Comment réinitialiser le lecteur aux paramètres d'usine ?

Utilisez le logiciel ifmVisionAssistant ou l'application mobile O2I Teach pour effectuer une réinitialisation. Dans l'application Teach, vous pouvez générer un code de configuration incluant le reset. Lisez ce code avec le lecteur pour le réinitialiser.

Comment remplacer un lecteur défectueux en conservant la configuration ?

Retirez la clé mémoire ifm du lecteur défectueux (sous le couvercle de maintenance). Insérez-la dans le nouveau lecteur. Mettez sous tension et appuyez sur Teach pendant le clignotement des LED pour transférer la configuration.

Quels types de codes sont supportés ?

Le lecteur décode les codes 2D (Datamatrix, QR Code, etc.) labellisés ou marqués directement, ainsi que les codes à barres 1D (EAN, Code 39, etc.).

Comment connecter le lecteur à un PC pour le paramétrage ?

Connectez le lecteur via un câble Ethernet à votre PC. Ouvrez un navigateur web et saisissez l'adresse IP du lecteur (exemple : http://192.168.0.69). Vous accéderez au front-end web intégré. Pour une configuration avancée, utilisez le logiciel ifmVisionAssistant téléchargeable sur documentation.ifm.com.

Comment configurer les sorties de commutation ?

Les deux sorties (OUT1 et OUT2) sont configurables via le logiciel ifmVisionAssistant. Vous pouvez leur assigner des fonctions telles que 'Prêt pour le trigger', 'Lecture réussie', ou commander via l'interface process. La logique peut être réglée en PNP ou NPN.

Que faire si le lecteur arrête de capturer des images en raison d'une surchauffe ?

Le lecteur est équipé d'une protection contre la surchauffe. Si elle s'active, aucune image n'est capturée. Laissez l'appareil refroidir en réduisant la température ambiante ou en diminuant le taux de rafraîchissement. La protection se désactive automatiquement dès que la température interne baisse.

MODE D'EMPLOI O2I504 IFM

Notice d'utilisation Lecteur multicodes

0215xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3
1.3 Notes légales 3
1.4 Information Open Source 3

2 Consignes de sécurité. 4

2.1 Symboles de sécurité sur l'appareil.... 4
2.2 Sécurité laser 4
2.3 Sécurité photobiologique.... 5
2.4 Cybersécurité 5

3 Usage prévu 6

3.1 Applications 6

4 Fonctions 7

4.1 Aperçu des fonctions de l'appareil. 7
4.2 Front-end web.... 7
4.3 Triggers des captures d'image 7

4.3.1 Trigger externe 8
4.3.2 Fonction anti-rebond interne 8

4.4 Sorties de commutation 9
4.5 Eclairage interne 9

5 Montage 11

5.1 Instructions de montage 11
5.2 Montage avec cylindre de serrage 12
5.3 Montage avec éclairage dôme 13
5.4 ▶ Orienter l'appareil et l'objet 13

6 Raccordement électrique 15

6.1 Schéma de branchement 16
6.1.1 Commutation PNP/NPN 16
6.2 Consommation de courant maximale 16
6.3 Exemple de câblage 17
6.4 Eclairage externe 17

7 Installation.... 18

7.1 Mise à jour du firmware.... 18

8 Eléments de service et d'indication 19

8.1 Signalisation 19

9 Mise en service.... 21

Paramétrage 22

10.1 Apprentissage de code avec le bouton Teach.... 22
10.2 Localisation optique 22

11 Fonctionnement 23

11.1 Protection contre la surchauffe 23

12 Correction de défauts 24

13 Maintenance, réparation et élimination 25

13.1 Remplacer l'appareil 25

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés
▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

1.3 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.

1.4 Information Open Source

Pour plus d'informations sur l'Information Open Source, voir documentation.ifm.com.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2.1 Symboles de sécurité sur l'appareil

Les symboles suivants sont utilisés sur l'appareil. Respecter les indications afin d'éviter des dangers :

- L'alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - Circuit à énergie limitée. (→ Raccordement électrique ☐ 15)

- Sécurité laser. (→ Sécurité laser 4)

- Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTP. (→ Raccordement électrique ☐ 15)

2.2 Sécurité laser

Étiquetage sur l'appareil :

CLASS 1 LASER PRODUCT

CEI 60825-1:2014

21 CFR PART 1040

L'appareil émet un rayonnement laser invisible ( λ=655 nm ±10 nm) de la classe laser 1 selon

• EN 60825-1:2007 et CEI 60825-1:2007
• EN 60825-1:2014 + AC:2017 + A11:2021 + A11:2021/AC:2022 et CEI 60825-1:2014

États-Unis

Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.

Avertissement d'ouverture ou d'endommagement de l'appareil

AVERTISSEMENT

Après ouverture de l'appareil ou en cas d'endommagement, la sécurité laser n'est plus garantie.

▷ Des lésions cutanées ou oculaires peuvent survenir.
▶ L'appareil ne doit être ouvert que par le fabricant.
▶ Ne plus utiliser l'appareil s'il est endommagé et le débrancher de l'alimentation électrique.

2.3 Sécurité photobiologique

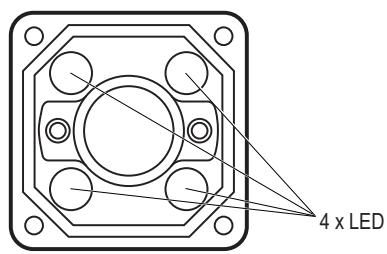

L'appareil est équipé de quatre LED d'éclairage pouvant être activées indépendamment les unes des autres.

• O2I5x0, O2I5x2 et O2I5x4 :
Les LED d'éclairage émettent une lumière visible d'une longueur d'onde de 617 nm. L'appareil est conforme au groupe exempt de risque défini dans la norme EN 62471:2008.
• O2I5x1, O2I5x3 et O2I5x5 :
Les LED d'éclairage émettent une lumière infrarouge invisible d'une longueur d'onde de 850 nm.
L'appareil est conforme au groupe exempt de risque défini dans la norme EN 62471:2008.

2.4 Cybersécurité

INFORMATION IMPORTANTE

Environnement réseau non protégé :

l'appareil ne comporte pas de mesures de sécurité informatique selon CEI 62443.

▷ Un accès non autorisé en lecture et écriture est possible.
▷ Une manipulation non autorisée sur le fonctionnement de l'appareil est possible.
▶ Vérifier et restreindre les possibilités d'accès à l'appareil.

3 Usage prévu

L'appareil décode des codes 2D labellisés et marqués directement ainsi que des codes à barres 1D et lit les polices (OCR).

3.1 Applications

La sécurité de l'appareil est conçue conformément à la norme EN CEI 61010-2-201 pour une utilisation dans les conditions environnementales suivantes :

• Utilisation à l'intérieur
• Altitudes jusqu'à 4000 m
- Humidité relative de l'air jusqu'à 90 % au maximum, sans condensation
- Degré de salissure 3

Compatibilité électromagnétique (CEM) :

L'appareil est conçu pour une utilisation dans des environnements industriels.

Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion.

▶ En cas de besoin, prendre des mesures de blindage CEM.

L'indice de protection IP n'a pas été évalué par UL® Underwriters Laboratories®.

Le réglage de la focale est conçu pour une durée de vie de 200 000 changements.

Le bouton Teach est conçu pour une durée de vie de 100 000 appuis sur le bouton.

4 Fonctions

L'appareil vérifie et surveille les contenus des codes, les propriétés des codes et la qualité des codes et lit les polices (OCR). Il réalise pour cela des captures d'image sur la base d'applications configurées.

L'appareil transmet les résultats via une interface Ethernet (interface process).

De plus, l'appareil est équipé de 2 sorties de commutation pour la commande d'appareils externes.

4.1 Aperçu des fonctions de l'appareil

• Evaluation de code et lecture des polices (OCR) intégrée et configurable
• Lecture de différents types de code avec une seule application
• Interfaces process :

– O2I50x : Ethernet TCP/IP et Ether
Net/IP

- O2I51x : Ethernet TCP/IP et PROFINET

• Interface de paramétrage : Ethernet TCP/IP

- Commande des sorties de commutation par l'application active ou en externe via une interface process

- Réglage automatique des paramètres de focale, d'exposition et de code pendant la configuration

- Eclairage interne

• Commande d'éclairages externes

- Déclenchement interne et externe de captures d'image

- Traitement des données avec blocs fonctionnels et liaisons logiques dans l'appareil

- La clé mémoire ifm intégrée sauvegarde la configuration actuelle pour remplacer facilement l'appareil. Sauvegarde complémentaire optionnelle des images erreur.

4.2 Front-end web

L'appareil dispose d'une page web permettant la mise à disposition des informations suivantes :

• Licences
• Configuration de l'appareil (la clé mémoire ifm est nécessaire pour la sauvegarde)
• Images d'erreur (la clé mémoire ifm est nécessaire pour la sauvegarde)

La clé mémoire ifm est prévue en tant qu'accessoire : ifm.com, référence : E2D504

Appeler la page web

▶ Saisir l'adresse IP de l'appareil dans un navigateur web. Exemple : http://192.168.0.69

4.3 Triggers des captures d'image

De 1 à 5 jeux de paramètres peuvent être définis pour les captures d'image.

Les captures d'image pour la détection de code sont déclenchées via un signal trigger interne ou externe. En fonction du mode trigger configuré, les différentes images sont alors capturées.

• Trigger interne
• Capture d'images continues avec une fréquence d'acquisition fixe.
• Configuration via ifm Vision Assistant.

- Trigger externe

• Capture d'image activée par une source trigger externe (signal de commutation d'un capteur raccordé) via l'entrée trigger.
• Capture d'image activée par une commande interface process (API) via Ethernet.

En cas d'utilisation d'un éclairage interne ou externe, l'éclairage est également activé à chaque trigger.

4.3.1 Trigger externe

Pour le trigger externe des captures d'image, différents modes de déclenchement peuvent être utilisés (→ manuel du logiciel sur documentation.ifm.com) :

• Front négatif
• Front positif
• Fronts négatif et positif
• Gated trigger
• Burst trigger

Tant qu'un process de trigger n'a pas encore été traité, un nouveau trigger ne peut pas être déclenché. Un signal trigger trop précoce est rejeté et traité comme une erreur « Trigger Overrun ». Le signal Ready, « Prêt pour le trigger », peut être fourni sur une sortie de commutation.

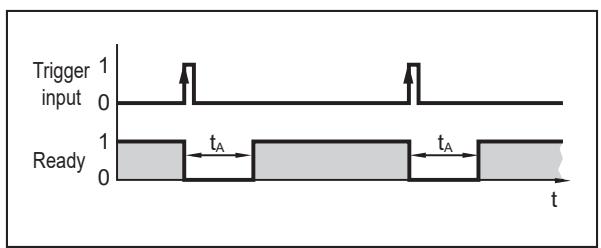

Fig. 1: Signal « Ready » (« Prêt pour le trigger »)

Exemple : Un détecteur réflexion directe servant de source trigger externe déclenche l'appareil en cas de front positif. ( t_A = temps d'évaluation)

4.3.2 Fonction anti-rebond interne

Fig. 2: Fonction anti-rebond interne

1 : Entrée trigger

2 : Capture d'images

L'entrée trigger a une fonction antirebond intégrée (réglage par défaut : fonction anti-rebond désactivée). La fonction anti-rebond intégrée évite le déclenchement d'un trigger par plusieurs courtes impulsions. L'impulsion doit durer au moins 4 ms pour être reconnue comme trigger.

En fonction de l'installation électrique, la fonction anti-rebond n'est pas nécessaire.

Il est possible de paramétrer une temporisation de trigger.

4.4 Sorties de commutation

Les sorties de commutation OUT1 et OUT2 sont configurables. Si un éclairage externe est connecté, seule OUT1 reste disponible pour l'application.

La configuration peut être définie individuellement pour chaque application au moyen d'ifm Vision Assistant. La configuration standard est présentée dans le tableau suivant.

Sortie	Standard	Eclairage externe	Interface process
OUT1	Pour les applications via ifm Vision Assistant :Signal Ready (« Prêt pour le trigger »)0 : appareil en fonctionnement1 : appareil prêt pour signal trigger		A commuter via commande
	En cas d'utilisation du bouton Teach :Evaluation réussie (pass/fail)
OUT2	Pour les applications via ifm Vision Assistant :Lecture de code0 : lecture de code non réussie1 : lecture de code réussie	sortie trigger
	En cas d'utilisation du bouton Teach :OUT2 non utilisée

Tab. 1: Configuration standard des sorties de commutation

La sortie de commutation commute dès qu'un des statuts suivants se présente :

• « Prêt pour le trigger »
L'appareil signale qu'une nouvelle image peut être capturée. Les triggers ne peuvent être traités qu'avec cet état. En cas de capture d'images en continue, l'état « Prêt pour le trigger » n'est pas fourni.
• « Capture d'images terminée »
L'appareil signale que la capture des images est terminée. L'état de l'appareil peut être utilisé avec la fonction cascade, afin d'éviter les perturbations mutuelles lors de la capture des images.
• « Erreur »
L'appareil signale qu'une erreur interne s'est produite. Des informations détaillées sur l'erreur peuvent être demandées via Ethernet.
- « Commandé via l'interface process » (par ex. par API)
L'appareil est commandé via la commande « O »(→ Guide du programmeur).
• « Etats définis par l'utilisateur »
Les états définis par l'utilisateur changent par le traitement de codes (par exemple code trouvé, code correspond à la référence, qualité du code en dehors de la valeur de seuil, etc.).

4.5 Eclairage interne

L'activation de l'éclairage interne peut améliorer la reconnaissance des objets. Les 4 LED d'éclairage peuvent être activées individuellement.

Le logiciel ifm Vision Assistant permet de régler l'éclairage interne.

Fig. 3: LED d'éclairage

• O2I5x0, O2I5x2, O2I5x4 : lumière rouge (617 nm) et filtres de polarisation intégrés
• O2I5x1, O2I5x3, O2I5x5 : lumière infrarouge (850 nm)

5 Montage

L'appareil peut être monté devant ou au-dessus de l'objet, selon l'application et la surface de l'objet à surveiller.

▶ Monter l'appareil sur la fixation au moyen des deux trous filetés latéraux. Couple de serrage max. 2,1 Nm.
▶ Utiliser les pointeurs laser pour orienter l'appareil (→ Orienter l'appareil et l'objet 13).

Informations sur les accessoires disponibles sur www.ifm.com

5.1 Instructions de montage

Un stockage dans un air ambiant très humide peut entraîner une condensation sur la vitre après le raccordement de l'appareil et donc affecter son fonctionnement.

▶ Ne pas dépasser les limites suivantes :

Température	Humidité relative de l’air maximale recommandée
25 °C	75 %
30 °C	72 %
35 °C	70 %
40 °C	67 %

▶ Eviter les situations de contre-jour ou de lumière parasite et des conditions de lumière changeantes. Si la lentille ou la scène à surveiller est exposée à la lumière du soleil, cela peut provoquer des perturbations.
▶ Lors du montage, veiller au découplage mécanique pour éviter une vibration du capteur.
▶ Eviter l'installation dans des zones fortement salissantes de la machine.

Des appareils positionnés côte à côte peuvent se perturber mutuellement en cas d'exposition simultanée si l'éclairage est activé.

▶ Utiliser un éclairage externe constant ou les déclencher successivement.

▶ S'assurer que l'élément de compensation de pression sur le dessous de l'appareil n'est pas couvert.

1 : Elément de compensation de pression

Fig. 4: Elément de compensation de pression

INFORMATION IMPORTANTE

Les faisceaux laser peuvent détruire le détecteur d'images

▷ Des faisceaux laser qui travaillent des matériaux peuvent détruire le détecteur d'images de l'appareil lorsqu'ils entrent dans la lentille.
▶ Ne pas positionner l'appareil à proximité immédiate des appareils laser qui travaillent des matériaux (par ex. systèmes d'étiquetage laser).

5.2 Montage avec cylindre de serrage

Fig. 5: Montage avec le kit de montage E2D500

1 : Ecrous M4

2 : Filetages M4 (profondeur 7 mm)

3 : Fixation

4 : Cylindre de serrage

▶ Monter la fixation sur les filetages M4 de l'appareil avec deux vis M4. Couple de serrage maximal 2,1 Nm.
▶ Monter le cylindre de serrage sur la fixation.

5.3 Montage avec éclairage dôme

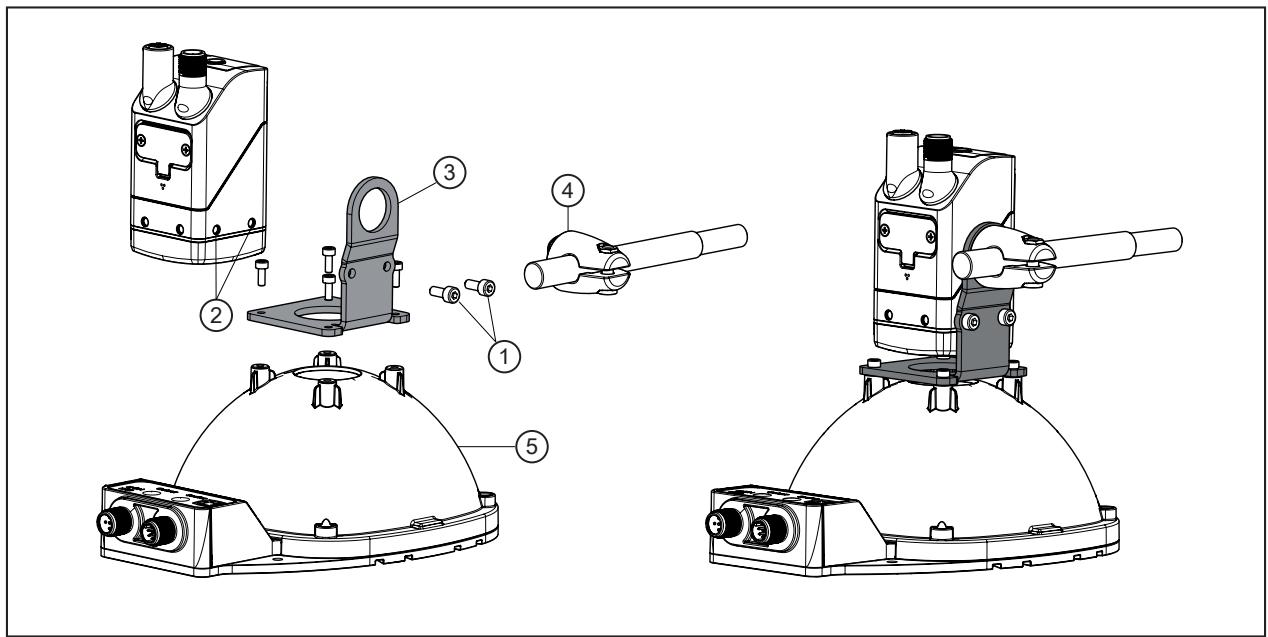

Fig. 6: Montage avec le kit de montage E2D501

1 : Ecrous M4

2 : Filetages M4 (profondeur 7 mm)

3 : Fixation

4 : Cylindre de serrage

5 : Eclairage dôme

▶ Monter la fixation sur les filetages M4 de l'appareil avec deux vis M4.f Couple de serrage maximal 2,1 Nm.
▶ Monter la fixation sur l'éclairage dôme avec quatre vis.
▶ Monter le cylindre de serrage sur la fixation.

5.4 Orienter l'appareil et l'objet

2 pointeurs laser permettent d'orienter l'appareil. Les pointeurs laser marquent une zone sur la surface. Un code est détecté par l'appareil dans cette zone.

Orienter l'appareil :

▶ Appuyer sur le bouton Teach pendant 3 secondes.
▷ Les 2 pointeurs laser s'allument.
▶ Positionner l'appareil en le centrant sur l'objet.

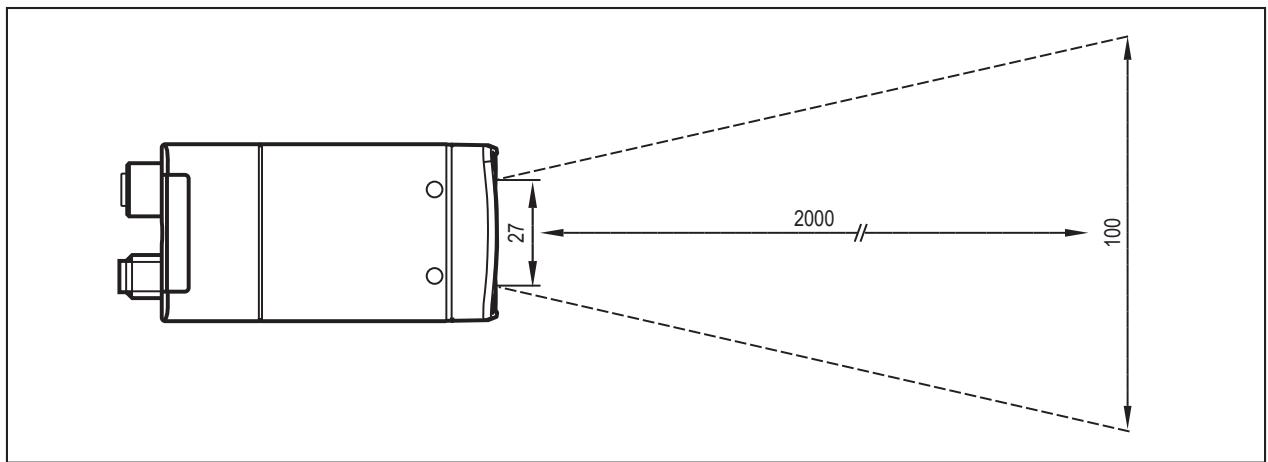

Fig. 7: Vue latérale de l'appareil

La durée de vie des pointeurs laser est d'environ 10 000 heures.

▶ N'activer les pointeurs laser que brièvement pour l'orientation.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Avant le raccordement électrique mettre l'installation hors tension.

Appareil de la classe de protection III (CEI 61010-2-201 chap. 6.5.2.101.4).

L'alimentation électrique doit

• se faire uniquement par des circuits TBTP (CEI 61010-2-201 chap. 3.111),
- ne pas dépasser 35 V DC en cas de fonctionnement,
- ne pas dépasser 60 V DC en cas de défaut unique et
- ne pas dépasser la tension d'alimentation de l'appareil (voir fiche technique).

L'isolation des circuits externes doit être conforme à CEI 61010-2-201, fig. 102.

AVERTISSEMENT

Alimentation en courant inappropriée

▷ Risque de choc électrique pouvant entraîner des blessures graves ou la mort.
▶ Utiliser une alimentation TBTP dans la plage de tension indiquée.

Utiliser des circuits à énergie limitée pour l'alimentation électrique (CEI 61010-1 chap. 9.4). L'énergie du circuit électrique peut être limitée par un dispositif de limitation des surtensions lorsque la tension d'alimentation est de 24 V. Le dispositif de limitation des surtensions doit désactiver un courant de 8,3 A en un maximum de 120 s. Ce faisant, tenir compte de la caractéristique de déclenchement spécifique. Dispositifs de limitation des surtensions possibles :

• fusible ou
• dispositif électromécanique non réglable et ne se réenclenchant pas automatiquement.

Séparer le circuit électrique des autres circuits électriques non limités en énergie au moins par une isolation de base.

INFORMATION IMPORTANTE

Pas de limitation d'énergie appropriée du circuit électrique

▷ En cas de défaut, risque d'incendie possible.
▶ Utiliser un circuit à énergie limitée selon CEI 61010-1 chap. 9.4.

L'appareil ne doit être connecté qu'à des réseaux Ethernet internes qui ne sortent pas du bâtiment. Il ne doit pas être connecté à des circuits TRT.

INFORMATION IMPORTANTE

Utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5 si le câble de raccordement est plus long que 30 m.

INFORMATION IMPORTANTE

Détérioration de l'appareil en raison de connecteurs M12 insuffisamment serrés.

▷ L'indice de protection indiqué dans la fiche technique est garanti uniquement pour des connecteurs M12 suffisamment serrés.
▶ Visser fermement les connecteurs M12 à l'appareil.
▶ Couvrir avec des bouchons (E73004) les prises non utilisées. Couple de serrage : 0,6 à 0,8 Nm.
▶ Utiliser des protections contre la traction pour les câbles raccordés à l'appareil.

Lorsque l'appareil est utilisé en permanence en zone humide, l'écrou du câble avec connecteur M12 pour l'Ethernet industriel (par ex. E11898) peut se corroder.

▶ Utiliser un câble de raccordement avec un écrou en acier inox.

Dans le champ d'application cULus :

Température haute minimum du câble qui doit être raccordé au capteur : 70 °C.

6.1 Schéma de branchement

1 Ethernet (interface de paramétrage, interface process)Prise M12, codage D, 4 pôles
	1 : TD+2 : RD+3 : TD-4 : RD-S : Blindage
2 Alimentation et sorties process Connecteur M12, codage A, 5 pôles
	1 : U+2 : Entrée trigger3 : GND4 : Sortie de commutation OUT1 – Ready5 : Sortie de commutation OUT2

6.1.1 Commutation PNP/NPN

Les broches 2, 4 et 5 peuvent être commutées entre les logiques PNP et NPN.

Ce réglage ne peut pas être effectué pour des broches individuelles, mais s'applique simultanément à toutes les broches.

6.2 Consommation de courant maximale

La fiche technique indique la consommation maximale de l'appareil conformément à la norme CEI 61010-2-201 :

La consommation maximale correspond à la consommation moyenne pour la tension d'alimentation la plus défavorable et la charge maximale de l'appareil (temps d'exposition, taux d'échantillonnage, éclairage interne, clé mémoire activée, sorties de commutation chargées au maximum, etc.).

La consommation moyenne, qui dépend de l'application, peut être nettement inférieure.

La consommation maximale est augmentée lors de l'exposition de la capture d'images avec l'éclairage interne : max. 15 ms d'environ 150 à 200 mA au-dessus de la consommation moyenne.

▶ Choisir l'alimentation de l'appareil en tenant compte de la consommation maximale.

6.3 Exemple de câblage

L'appareil peut être déclenché de manière externe selon les possibilités suivantes :

• Ethernet
  • Signal de commutation externe via entrée trigger

Dans l'exemple de câblage, la capture d'images est déclenchée par un détecteur de proximité via l'entrée trigger.

Fig. 8: Exemple de câblage d'un circuit trigger

1 : Appareil
2 : PC portable pour le paramétrage
3 : PC industriel pour évaluer et déclencher
4 : Détecteur de proximité
5 : Source de tension

Un câble adaptateur (câble en Y) est disponible pour les détecteurs trigger externes : → Gamme d'accessoires sur www.ifm.com.

6.4 Eclairage externe

Un éclairage externe peut être connecté pour améliorer la reconnaissance des objets. Par exemple, l'unité d'éclairage O2D9xx est appropriée.

L'unité d'éclairage est raccordée à la sortie de commutation OUT2 de l'appareil. L'unité d'éclairage reste active tant que OUT2 est à l'état « high ».

Pour des éclairages externes, un câble adaptateur (câble en Y) est disponible : → Gamme d'accessoires sur www.ifm.com.

7 Installation

Pour pouvoir utiliser toutes les fonctions de l'appareil, le logiciel ifm Vision Assistant est nécessaire pour le paramétrage.

▶ Télécharger le logiciel ifm Vision Assistant via la zone de téléchargement de l'appareil : documentation.ifm.com

L'utilisation d'ifm Vision Assistant est décrite dans le manuel du logiciel. → Manuel du logiciel sur documentation.ifm.com

7.1 Mise à jour du firmware

▶ Télécharger le logiciel ifm Vision Assistant via la zone de téléchargement de l'appareil : documentation.ifm.com
▶ Connector l'appareil au logiciel ifm Vision Assistant.
▶ Mettre à jour le firmware de l'appareil.
▷ La mise à jour du firmware efface la configuration sauvegardée sur l'appareil. La configuration de l'appareil peut être sauvegardée avant la mise à jour et restaurée ensuite.

8 Eléments de service et d'indication

Fig. 9: LED et bouton

1 : LED Teach (verte)
2 : LED Teach (jaune)
3 : LED Ethernet (verte)
4 : LED d'alimentation (verte)
5 : LED OUT1 (jaune)
6 : LED OUT2 (jaune)
7 : Bouton Teach

Fig. 10: Pointeurs laser
8 : Pointeurs laser rouges (655 nm)

8.1 Signalisation

LED Teach verte	LED Teach jaune	Pointeurs laser	Description
allumée	---	allumées	Mode d'orientation actif
allumée	clignote à 1 Hz	clignotent à 1 Hz	Mode de réglage actif
clignote à 2 Hz	---	---	Configuration en cours de sauvegarde
allumée pendant 2 s	---	---	Configuration sauvegardée avec succès
clignote à 8 Hz	clignote à 8 Hz	---	Mode actif pour le transfert de la configura-tion de la clé mémoire ifm au moyen du bouton Teach
---	clignote à 8 Hz	---	Erreur : verrouillage du bouton actif
---	clignote à 8 Hz	clignotent à 8 Hz	Erreur : échec de la configuration
clignote à 2 Hz	clignote à 2 Hz	---	La localisation optique est active (→ Locali-sation optique ☐ 22)

Tab. 2: LED Teach (verte, jaune), pointeurs laser

LED Ethernet	LED d'alimentation	LED OUT1	LED OUT2	Description
---	allumée	---	---	L'appareil est opérationnel.
---	clignote à 0,5 Hz	---	---	L'appareil n'est pas paramétré ou le paramétrage n'a pas été chargé sur l'appareil. OnOff
---	clignote 2 x à 0,5 Hz	---	---	L'appareil est en mode de paramétrage. OnOff
---	allumée	allumée	---	OUT1 est commutée.
---	allumée	clignote à 8 Hz	---	OUT1 a un court-circuit.
---	allumée	---	allumée	OUT2 est commutée.
---	allumée	---	clignote à 8 Hz	OUT2 a un court-circuit.
allumée	allumée	---	---	L'appareil est disponible, Ethernet est connecté.
clignote	allumée	---	---	Ethernet transmet des données.
éteinte	---	---	---	Ethernet n'est pas raccordé.
---	---	clignote à 8 Hz	clignote à 8 Hz	L'appareil signale une erreur in-terne.
---	---	clignote à 2 Hz	clignote à 2 Hz	L'appareil signale une erreur re-médiable. Le message d'erreur peut être lu via Ethernet.
---	chenillard ⇒			L'appareil démarre.
---	chenillard ⇌			L'appareil exécute une mise à jour du firmware.

Tab. 3: LED Ethernet, LED d'alimentation, LED OUT1, LED OUT2

9 Mise en service

Erreur lors de la mise en service

▷ L'appareil peut provoquer des erreurs s'il est mis en service à des températures inférieures à 0 °C.

▶ Mettre l'appareil en service au-dessus de 0 °C.

▷ Suite à la mise en service, l'appareil peut être utilisé en dessous de 0 °C. Les températures ambiantes possibles sont indiquées dans la fiche technique.

A la mise sous tension l'appareil est mis en service.

Après 30 secondes, l'appareil se trouve en mode d'évaluation dans lequel les applications sauvegardées sont exécutées.

Les éléments d'indication signalent l'état de fonctionnement actuel.

A la livraison, aucune application n'est configurée et l'appareil ne réalise aucune fonction.

▶ Régler l'appareil au moyen de l'une des méthodes suivantes :

- Paramétrage de l'appareil via ifm Vision Assistant.

- Apprentissage du code via le bouton Teach sur l'appareil.

Pour la programmation de l'appareil, des modules API et des exemples de code Python sont disponibles sur le web : documentation.ifm.com

10 Paramétrage

L'appareil peut être paramétré des manières suivantes :

- Logiciel ifm Vision Assistant (→ Manuel du logiciel sur www.ifm.com) :

• Paramétrage jusqu'à 32 applications avec plusieurs codes et captures d'image.
• Configuration de l'interface process et des sorties de commutation.

- Apprentissage de code avec le bouton Teach.

• Apprentissage automatique d'une application simple avec un code dans une image.
• Interface process et sorties de commutation préconfigurées.

- Chargement de la configuration à partir de la clé mémoire ifm (→ Remplacer l'appareil ☐ 25).

Le réglage de la focale est conçu pour une durée de vie de 200 000 changements.

Le logiciel ifm Vision Assistant et le manuel du logiciel sont disponibles sur internet : www.ifm.com

10.1 Apprentissage de code avec le bouton Teach

Le code doit avoir une haute qualité et un haut contraste. L'appareil réalise mieux la focale sur le code si l'arrière-plan n'est pas intéressant. Plusieurs codes dans la zone marquée rendent l'apprentissage d'un seul code difficile.

▶ Respecter les remarques sur le montage de l'appareil (→ Montage ☐ 11).

▶ Orienter l'appareil et l'objet (→ 13).
▶ Appuyer sur le bouton Teach pendant 3 secondes.

▷ La LED Teach verte est allumée en permanence.

▷ 2 pointeurs laser rouges s'allument sur la surface.

▶ Positionner un code dans la zone marquée par les pointeurs laser rouges.
▶ Appuyer pendant 1 seconde sur le bouton Teach dans un délai de 2 minutes (Timeout).

▷ La LED Teach jaune clignote pendant le réglage du temps d'exposition et de la focale automatique et pendant l'apprentissage du code.

▷ Le code est appris lorsque la LED Teach verte clignote brièvement et est ensuite allumée pendant 2 secondes (→ Signalisation ☐ 19).

▷ Le code n'est pas appris si la LED Teach jaune clignote brièvement (→ Signalisation ☐ 19).

Le bouton Teach est conçu pour une durée de vie de 100 000 appuis sur le bouton.

10.2 Localisation optique

L'appareil peut être localisé à distance sur le site via PROFINET.

Lors de l'utilisation de la commande, les LED multifonctions verte et jaune clignotent. (→ Signalisation ☐ 19)

11 Fonctionnement

Fig. 11: Détection d'un objet

Recommandations pour augmenter le taux de détection :

▶ Positionner l'objet (3) dans le champ de vue (2).
▶ Enlever les autres objets du champ de vue.
▶ Pour des objets avec surface brillante :
• incliner légèrement l'appareil (1) ou
- utiliser le filtre de polarisation (seulement disponible dans O2I5x0, O2I5x2 et O2I5x4).
▶ Nettoyer la vitre avant de l'appareil (1).
▶ Respecter les remarques sur le montage (→ Montage ☐ 11).

11.1 Protection contre la surchauffe

Pour protéger le matériel, l'appareil est équipé d'une protection contre la surchauffe.

Elle peut s'activer dans les cas suivants :

• température ambiante élevée
• taux élevé de rafraîchissement des images
• temps d'exposition long

Si la protection contre la surchauffe est active, aucune image n'est capturée. La protection contre la surchauffe sera désactivée dès que la température interne aura baissé.

Les pointeurs laser sont désactivés aux températures internes suivantes de l'appareil :

<5°C
>70°C

12 Correction de défauts

Si l'appareil se comporte de manière inattendue ou incorrecte :

▶ Télécharger et installer les dernières versions du firmware et d'ifm Vision Assistant. Téléchargement sur documentation.ifm.com.

Si les problèmes persistent :

▶ Contacter le support ifm. Contact : www.ifm.com.

13 Maintenance, réparation et élimination

En cas d'utilisation correcte, l'appareil est sans entretien.

L'encrassement réduit le contraste et le taux de détection.

▶ Dégager la fenêtre avant de tout encrassement.

▶ Utiliser un nettoyant à vitres pour nettoyer les optiques. Des produits lessiviels à base de solvants peuvent abîmer le verre de la fenêtre avant.

L'appareil ne doit être réparé que par le fabricant.

L'appareil ne doit être ouvert que par le fabricant. Pour remplacer l'appareil, l'utilisateur peut ouvrir le couvercle de maintenance.

▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

13.1 Remplacer l'appareil

Lors du remplacement de l'appareil la configuration sauvegardée peut être transmise au nouvel appareil. Pour ce faire, la clé mémoire ifm intégrée de l'ancien appareil est insérée dans le nouvel appareil.

La clé mémoire ifm intégrée assure une durée de conservation des données de 3 ans à une température de stockage maximale de 55 °C. En cas de dépassement, une perte de données est possible. Pendant le fonctionnement, les données sauvegardées sont périodiquement rafraîchies.
▶ Le couvercle de maintenance ne doit être ouvert que pour la transmission de la configuration.

▶ Le couvercle de maintenance ne doit être ouvert que dans un environnement propre et sec (degré de salissure 2).

La clé mémoire ifm ne doit être utilisée que pour les appareils O2x5xx.

▶ Ne pas utiliser la clé mémoire ifm avec un PC, un ordinateur portable, etc.

Remplacement de la clé mémoire ifm :

Fig. 12: Remplacer l'appareil
1 : Couvercle de maintenance

▶ Retirer les câbles raccordés à l'appareil.
▶ Débrancher l'appareil du courant.
▶ Desserrer les vis du couvercle de maintenance.
▶ Retirer le couvercle de maintenance de l'appareil.

Ne pas endommager le caoutchouc de scellement à l'intérieur du couvercle de maintenance.

▶ Insérer la clé mémoire ifm de l'ancien appareil dans le nouvel appareil.
▶ Remettre en place le couvercle de maintenance. Serrer les vis avec max. 0,2 Nm.

Activer la configuration dans le nouvel appareil :

▶ Mettre le nouvel appareil sous tension.
▶ Appuyer sur le bouton Teach pendant que les LED Teach (verte) et (jaune) clignotent.
▷ La configuration est transmise de la clé mémoire ifm au nouvel appareil.
