MANUAL DE USUARIO O2I504 IFM

Manual de instrucciones Lector multicódigo

O2l5xx

Índice

1 Advertencia preliminar 3

1.1 Símbolos utilizados.... 3
1.2 Advertencias.... 3
1.3 Información legal.... 3
1.4 Información de código abierto.... 4

2 Indicaciones de seguridad.... 5

2.1 Símbolos de seguridad en el equipo 5
2.2 Seguridad del láser 5
2.3 Seguridad fotobiológica....6
2.4 Ciberseguridad 6

3 Uso previsto 7

3.1 Campo de aplicación.... 7

4 Función 8

4.1 Funciones del equipo 8
4.2 Interfaz web 8
4.3 Activación de capturas de imagen.... 8

4.3.1 Activación externa.... 9
4.3.2 Antirrebote interno 9

4.4 Salidas de conmutación 10
4.5 Iluminación interna 10

5 Montaje.... 12

5.1 Indicaciones de montaje 12
5.2 Montaje con cilindro de fijación 13
5.3 Montaje con iluminación domo 14
5.4 ▶ Alinear el equipo y el objeto 14

6 Conexión eléctrica.... 16

6.1 Conexionado.... 17
6.1.1 Selección PNP/NPN 17
6.2 Consumo máximo de corriente ..... 17
6.3 Ejemplo de cableado.... 18
6.4 Fuente de iluminación externa 18

7 Instalación.... 19

7.1 Actualizar el firmware 19

8 Elementos de manejo y visualización ..... 20

8.1 Indicaciones de las señales 20

9 Puesta en marcha.... 22

Parametrización 23

10.1 Memorizar código con el botón Teach 23
10.2 Localización óptica 23

11 Funcionamiento 24

11.1 Sistema de protección contra sobrecalentamiento 24

12 Solución de errores.... 25

13 Mantenimiento, reparación y eliminación 26

13.1 Sustituir equipo 26

1 Advertencia preliminar

Manual, datos técnicos, homologaciones y más información a través del código QR en el equipo / en el embalaje o en documentation.ifm.com.

1.1 Símbolos utilizados

√ Requisito
▶ Operación requerida
▷ Reacción, resultado

[...] Referencia a teclas, botones o indicadores

→ Referencia cruzada

Nota importante

El incumplimiento de estas indicaciones puede acarrear funcionamientos erróneos o averías

Información

Indicaciones complementarias

1.2 Advertencias

Las advertencias alertan de posibles daños personales y materiales. Esto permite una manipulación segura del producto. Las advertencias se clasifican de la siguiente manera:

ADVERTENCIA

Advertencia de daños personales graves

▷ Es posible que se produzcan lesiones graves o mortales si no se tiene en cuenta la advertencia.

PRECAUCIÓN

Advertencia de daños personales de leves a moderados

▷ Es posible que se produzcan lesiones de leves a moderadas si no se tiene en cuenta la advertencia.

ATENCIÓN

Advertencia de daños materiales

▷ Es posible que se produzcan daños materiales si no se tiene en cuenta la advertencia.

1.3 Información legal

© Todos los derechos reservados por ifm electronic gmbh. La reproducción y la utilización de este manual, de manera completa o parcial, solo está permitida con la autorización de ifm electronic gmbh.

Todos los nombres e imágenes de productos, empresas u otras marcas utilizados en nuestras páginas son propiedad del titular correspondiente.

1.4 Información de código abierto

Para más información sobre el código abierto: documentation.ifm.com.

2 Indicaciones de seguridad

- El equipo descrito está integrado como subcomponente en un sistema.

• La seguridad de este sistema es responsabilidad del instalador.

• El instalador del sistema está obligado a realizar una evaluación de riesgos, así como a crear y adjuntar una documentación de acuerdo con los requisitos legales y normativos para el operador y el usuario del sistema. Esta debe contener toda la información e indicaciones de seguridad necesarias para el operador, el usuario y, dado el caso, el personal de mantenimiento autorizado por el instalador del sistema.

• Léase este documento antes de la puesta en marcha del producto y consérvese durante el tiempo que se siga utilizando.

• El producto debe ser apto para las aplicaciones y condiciones ambientales correspondientes sin ningún tipo de restricción.
• Utilizar el producto solamente para el fin previsto (→ Uso previsto).
• El incumplimiento de las indicaciones de utilización o de los datos técnicos puede provocar daños personales y/o materiales.
• El fabricante no asume ninguna responsabilidad ni garantía derivada de manipulaciones en el producto o de un uso incorrecto por parte del operario.
• El montaje, la conexión eléctrica, la puesta en marcha, el manejo y el mantenimiento del producto solo pueden ser llevados a cabo por personal cualificado y autorizado por el responsable de la instalación.
• Proteger de forma segura los equipos y cables contra daños.

2.1 Símbolos de seguridad en el equipo

En el equipo se utilizan los siguientes símbolos. Seguir las instrucciones para evitar peligros:

• El suministro eléctrico debe cumplir con la norma IEC 61010-1, cap. 9.4 – Circuitos de corriente con limitación de energía. (→ Conexión eléctrica ☐ 16)
• Seguridad láser. (→ Seguridad del láser ☐ 5)
• Equipo con clase de protección III. Funcionamiento solo en circuitos MBTP. (→ Conexión eléctrica 16)

2.2 Seguridad del láser

Etiqueta en el equipo:

CLASS 1 LASER PRODUCT

IEC 60825-1:2014

21 CFR PART 1040

El equipo emite radiación láser invisible ( λ=655 nm ±10 nm) de clase láser 1 según

• EN 60825-1:2007 e IEC 60825-1:2007
• EN 60825-1:2014 + AC:2017 + A11:2021 + A11:2021/AC:2022 e IEC 60825-1:2014

EE. UU.

Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.

Advertencia en caso de abrir el equipo o dañarlo

ADVERTENCIA

Si se abre o se daña el equipo, ya no se garantiza la seguridad del láser.

▷ Pueden producirse lesiones cutáneas u oculares.
▶ El equipo solo debe abrirlo el fabricante.
▶ Si el equipo está dañado, se debe dejar de utilizar y desconectar de la red eléctrica.

2.3 Seguridad fotobiológica

El equipo cuenta con cuatro LED de iluminación que se pueden encender independientemente.

• O2I5x0, O2I5x2 y O2I5x4:
Los LED de iluminación emiten luz visible con una longitud de onda de 617 nm. El equipo corresponde al grupo libre según la norma EN 62471:2008.
• O2I5x1, O2I5x3 y O2I5x5:
Los LED de iluminación emiten luz infrarroja invisible con una longitud de onda de 850 nm. El equipo corresponde al grupo libre según la norma EN 62471:2008.

2.4 Ciberseguridad

ATENCIÓN

Entorno de red no protegido: El equipo no incluye ninguna medida de seguridad informática según IEC 62443.

▷ Posible acceso no permitido de lectura o escritura a datos.
▷ Posible influencia no permitida en el funcionamiento del equipo.
▶ Comprobar y limitar las posibilidades de acceso al equipo.

3 Uso previsto

El equipo descodifica códigos 2D y códigos de barras 1D etiquetados y marcados directamente y reconoce caracteres (OCR).

3.1 Campo de aplicación

La seguridad del equipo está concebida para una utilización bajo las siguientes condiciones ambientales según la norma EN IEC 61010-2-201:

• Uso en interiores
  • Altitudes hasta 4000 m
• Humedad relativa del aire hasta un máximo del 90 %, sin condensación
• Grado de contaminación 3

Compatibilidad electromagnética (CEM):

El equipo está previsto para el uso en entornos industriales.

Este producto puede provocar interferencias radiofónicas en entornos domésticos.

▶ En caso necesario, tomar medidas en materia de compatibilidad electromagnética para el apantallado.

▷ El grado de protección IP no ha sido evaluado por UL® Underwriters Laboratories®.

El ajuste del enfoque está diseñado para una vida útil de 200.000 cambios.

El botón Teach está concebido para una vida útil de 100.000 pulsaciones.

4 Función

El equipo comprueba y supervisa el contenido, las propiedades y la calidad del código y reconoce los caracteres (OCR). Para ello, toma imágenes con las aplicaciones que se hayan configurado.

El equipo presenta los resultados en una interfaz basada en Ethernet (interfaz de proceso).

Además, el equipo cuenta con 2 salidas de conmutación con las que se pueden activar dispositivos externos.

4.1 Funciones del equipo

• Evaluación integrada y configurable de códigos y reconocimiento de caracteres (OCR)
• Lectura de diversos tipos de códigos con una aplicación
• Interfaces de proceso:

- O2I50x: Ethernet TCP/IP y Ether
Net/IP

- O2I51x: Ethernet TCP/IP y PROFINET

• Interfaz de parametrización: Ethernet TCP/IP

- Activación de las salidas de conmutación mediante la aplicación activa o externamente, a través de la interfaz de proceso

- Ajuste automático de los parámetros de enfoque, exposición y códigos durante la configuración

- Iluminación interna

- Posibilidad de activar iluminaciones externas

- Activación interna y externa de la captura de imágenes

- Procesamiento de datos con módulos funcionales y enlaces lógicos en el equipo

- La memoria USB de ifm integrada guarda la configuración actual para facilitar la sustitución del equipo. Opción de almacenamiento adicional de imágenes de error.

4.2 Interfaz web

El equipo dispone de una interfaz web que puede utilizarse para acceder a la siguiente información:

• Licencias
• Configuración del equipo (se requiere la memoria USB de ifm para guardarla)
• Imágenes de error (se requiere la memoria USB de ifm para guardarlas)

La memoria USB de ifm está prevista como accesorio: ifm.com, artículo n°: E2D504

Acceder a la interfaz web

▶ Introducir la dirección IP del equipo en un navegador web. Ejemplo: http://192.168.0.69

4.3 Activación de capturas de imagen

Se pueden definir de 1 a 5 conjuntos de parámetros para las capturas de imagen.

Las capturas de imagen para la detección de códigos se activan mediante una señal de activación interna o externa. Posteriormente, las imágenes se capturan en función del modo de activación que se haya ajustado.

• Activación interna
• Capturas de imagen continuas con una frecuencia de imagen fija.

- Configuración mediante el software ifm Vision Assistant.

- Activación externa

• Captura de imagen activada por una fuente de trigger externa (señal de conmutación de un sensor conectado) a través de la entrada trigger.
• Captura de imagen activada por un comando de interfaz de proceso (PLC) a través de Ethernet.

En caso de utilización de una iluminación interna o externa, también se encenderá la iluminación con cada activación.

4.3.1 Activación externa

Para la activación externa de capturas de imagen pueden utilizarse diferentes modos de trigger (→ Manual del software en documentación.ifm.com):

• Flanco negativo
• Flanco positivo
• Flanco negativo y positivo
• Trigger controlado
• Trigger en ráfaga

Mientras el proceso de activación siga ejecutándose, no se podrá realizar una nueva activación. Una señal de trigger demasiado temprana será rechazada y se tratará como error "Trigger Overrun". La señal Ready "Listo para trigger" puede emitirse en una salida de conmutación.

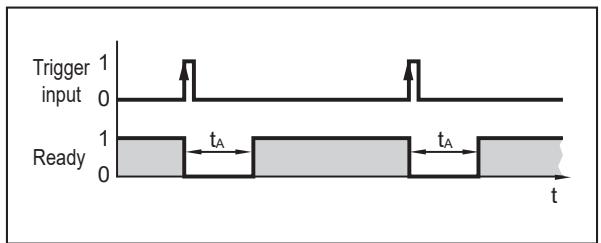

Fig. 1: Señal Ready ("Listo para trigger")

Ejemplo: Un sistema de reflexión directa como fuente de trigger externa activa el equipo en caso de flanco positivo. ( t_A = tiempo de evaluación)

4.3.2 Antirrebote interno

Fig. 2: Antirrebote interno

1: Entrada trigger

2: Captura de imagen

La entrada trigger puede tener una supresión interna de rebotes (ajuste predeterminado: supresión interna de rebotes desactivada). La supresión interna de rebotes evita que varios impulsos cortos provoquen una activación. El impulso debe tener como mínimo una duración de 4 ms para que sea detectado como activación.

Dependiendo de la instalación eléctrica, el antirrebote es innecesario.

Los retardos de activación son ajustables.

4.4 Salidas de conmutación

Las salidas de conmutación OUT1 y OUT2 son configurables. Si se conecta una fuente de iluminación externa, solo estará disponible para la aplicación la salida OUT1.

La configuración se puede definir individualmente para cada aplicación con ifm Vision Assistant. La configuración ajustada por defecto es la que aparece en la siguiente tabla.

Salida	Ajuste por defecto	Fuente de iluminación externa	Interfaz de proceso
OUT1	Para aplicaciones mediante ifm Vision Assistant:Señal Ready ("Listo para activación")0: Equipo ocupado1: Equipo listo para la señal de activación		Conmutable mediante comando
	Si se utiliza el botón Teach:Evaluación válida (pass/fail)
OUT2	Para aplicaciones mediante ifm Vision Assistant:Evaluación de códigos0: Evaluación de código fallida1: Evaluación de código válida	Salida de activación
	Si se utiliza el botón Teach:OUT2 no ocupada

Tabla 1: Configuración por defecto de las salidas de conmutación

La salida de conmutación conmuta cuando se ha producido uno de los siguientes estados del equipo:

• "Listo para trigger"
  El equipo avisa de que se puede realizar una nueva captura de imagen. Este es el único estado del equipo en el que se procesan las activaciones. En la captura continua de imagen no se emite el estado del equipo "Listo para trigger".
  • "Captura de imagen finalizada"
  El equipo avisa de que la captura de imagen ha sido finalizada. El estado del equipo puede utilizarse para la conexión en cascada de equipos, para evitar interferencias mutuas durante la captura de imagen.
• "Error"
  El equipo avisa cuando se produce un error interno. La información detallada sobre el error se puede consultar a través de Ethernet.
• "Controlado a través de la interfaz de proceso" (p. ej. por PLC)
  El equipo se controla mediante el comando "O" (→ Guía del programador).
• "Estados definidos por el usuario"
  Los estados definidos por el usuario cambian a medida que se procesan códigos (p. ej., código encontrado, código no coincidente con la referencia, calidad del código fuera del umbral, etc.).

4.5 Iluminación interna

La iluminación interna activada puede mejorar la detección de objetos. Los 4 LED de iluminación se pueden activar individualmente.

La iluminación interna se ajusta a través del software ifmVision
Assistant.

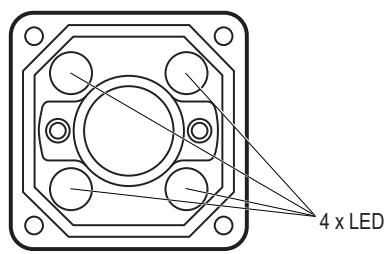

Fig. 3: LED de iluminación

• O2I5x0, O2I5x2, O2I5x4: luz roja (617 nm) y filtros de polarización integrados
• O2I5x1, O2I5x3, O2I5x5: luz infrarroja (850 nm)

5 Montaje

El equipo se puede montar delante o encima del objeto, en función de la aplicación y de la superficie del objeto que se va a controlar.

▶ Fijar el equipo en un soporte usando dos orificios roscados situados en el equipo. Par de apriete máx.: 2,1 Nm.
▶ Utilizar las marcas láser para alinear el equipo (→ Alinear el equipo y el objeto ☐ 14).

Más información sobre accesorios disponibles en www.ifm.com.

5.1 Indicaciones de montaje

El almacenamiento en condiciones de alta humedad puede provocar que el visor se empañé tras encender el equipo y que con ello se vea afectado el funcionamiento.

▶ No superar los siguientes límites:

Temperatura	Máxima humedad relativa del aire recomendada
25 °C	75 %
30 °C	72 %
35 °C	70 %
40 °C	67 %

▶ Evitar las condiciones de contraluz, luz dispersa y los cambios de luz. Si la luz solar incide sobre la lente o sobre la escena que se va a supervisar, pueden producirse interferencias.
▶ Durante el montaje, garantizar el desacoplamiento mecánico para evitar la vibración del sensor.
▶ Evitar las zonas extremadamente sucias de la instalación.

Los equipos que estén montados de forma contigua pueden provocar interferencias mutuas en caso de una exposición simultánea con una iluminación activa.
▶ Utilizar una iluminación externa constante o activarla de forma consecutiva.
▶ Asegurarse de que el elemento de compensación de presión en la parte inferior del equipo no esté tapado.

1: Elemento de compensación de presión

Fig. 4: Elemento de compensación de presión

ATENCIÓN

Los haces láser pueden destruir el sensor de imagen

▷ Los haces láser para mecanizado de materiales pueden destruir el sensor de imagen cuando inciden en la lente del equipo.
▶ No montar el equipo en las inmediaciones de haces láser para mecanizado de materiales (por ejemplo, sistemas de marcado por láser).

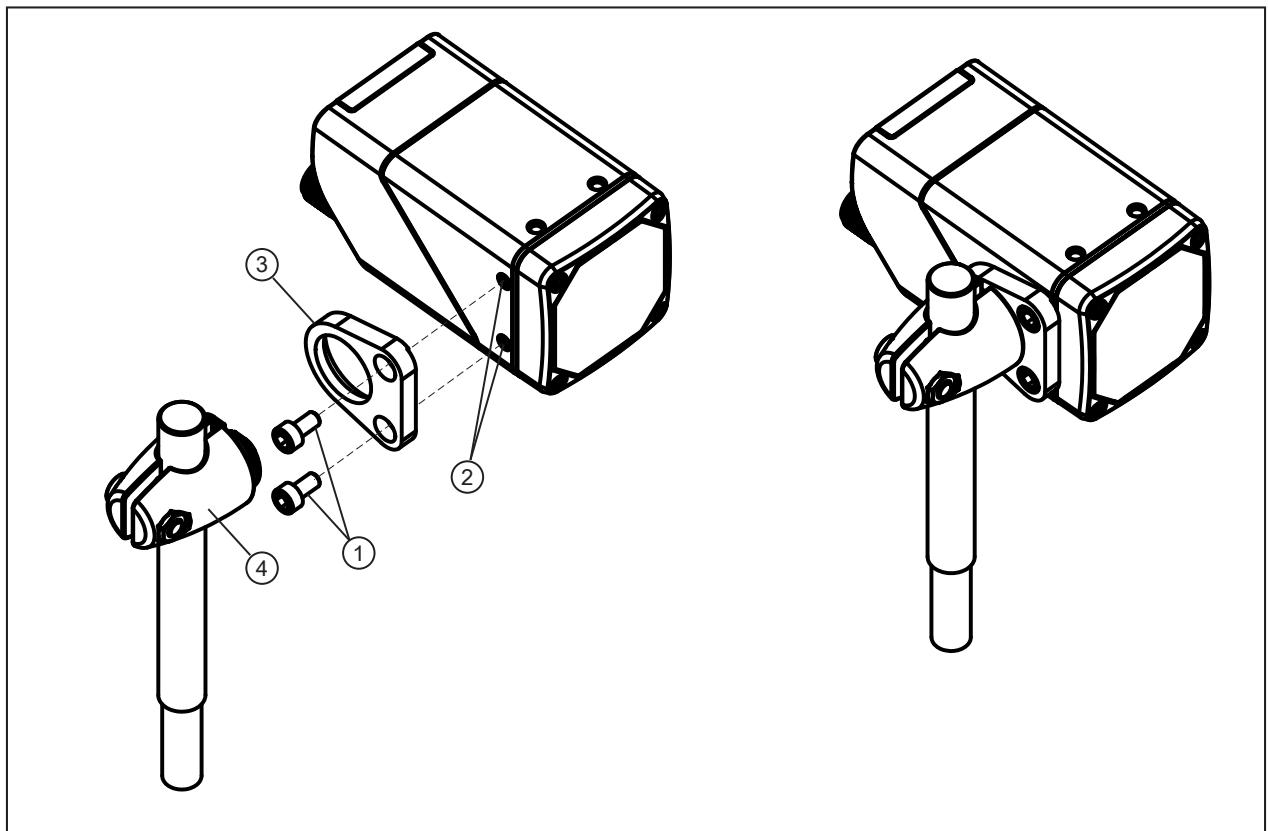

5.2 Montaje con cilindro de fijación

Fig. 5: Montaje con el set de montaje E2D500

1: Tornillos M4

2: Agujeros roscados M4 (profundidad de 7 mm)

3: Soporte

4: Cilindro de fijación

▶ Fijar el soporte con dos tornillos M4 en los agujeros roscados M4 del equipo. Par de apriete máximo de 2,1 Nm.
▶ Fijar el cilindro de fijación en el soporte.

5.3 Montaje con iluminación domo

Fig. 6: Montaje con el set de montaje E2D501

1: Tornillos M4

2: Agujeros roscados M4 (profundidad de 7 mm)

3: Soporte

4: Cilindro de fijación

5: Iluminación domo

▶ Fijar el soporte con dos tornillos M4 en los agujeros roscados M4 del equipo. Par de apriete máximo de 2,1 Nm.
▶ Fijar el soporte con cuatro tornillos en la iluminación domo.
▶ Fijar el cilindro de fijación en el soporte.

5.4 Alinear el equipo y el objeto

El equipo se alinea con 2 marcas láser. Las marcas láser señalan una zona sobre la superficie. Esa es la zona en que el equipo detecta un objeto.

Alinear el equipo:

▶ Presionar el botón Teach durante 3 segundos.
▷ Las 2 marcas láser se iluminan.
▶ Colocar el equipo centrado con respecto al objeto.

Fig. 7: Vista lateral del equipo

La vida útil de las marcas de láser es de aprox. 10.000 horas.

▶ Las marcas de láser se deben activar solo brevemente para la alineación.

6 Conexión eléctrica

El equipo solo puede ser instalado por técnicos electricistas.

▶ Desconectar el suministro de corriente antes de realizar la conexión eléctrica.

Equipo de la clase de protección III (IEC 61010-2-201 cap. 6.5.2.101.4).

El suministro eléctrico debe

• realizarse solo a través de circuitos MBTP (IEC 61010-2-201 cap. 3.111),
- no exceder los 35 V DC durante el funcionamiento,
- no exceder los 60 V DC en caso de un solo fallo y
- no exceder la tensión de alimentación permitida del equipo (véase la ficha técnica).

El aislamiento de circuitos de corriente externos debe cumplir con la norma IEC 61010-2-201, fig. 102.

ADVERTENCIA

Suministro de corriente inadecuado

▷ Posible descarga eléctrica con lesiones graves o muerte.
▶ Utilizar una fuente de alimentación MBTP en el rango de tensión especificado.

Utilizar circuitos de energía limitada para el suministro eléctrico (IEC 61010-1 cap. 9.4). La energía del circuito se puede limitar a una tensión de alimentación de 24 V mediante un dispositivo de protección contra sobrecorriente. El dispositivo de protección contra sobrecorriente debe desactivar una corriente de 8,3 A en un máximo de 120 s. Para ello, observar la curva característica específica de activación.

Posibles dispositivos de protección contra sobrecorriente:

• Fusible o
• dispositivo electromecánico no regulable y sin reconexión automática.

Separar el circuito de corriente de otros circuitos de energía limitada mediante, al menos, un aislamiento básico.

ATENCIÓN

No existe una limitación energética adecuada del circuito

▷ Posible riesgo de incendio en caso de avería.
▶ Utilizar un circuito de energía limitada según IEC 61010-1 cap. 9.4.

El equipo solo puede conectarse a redes Ethernet internas que no salgan del edificio. No debe conectarse a circuitos TNV.

ATENCIÓN

Utilizar una protección adicional contra sobretensiones según la norma IEC 61000-4-5 si el cable de conexión tiene una longitud superior a 30 metros.

ATENCIÓN

Daños en el equipo debido a conectores M12 mal enroscados.

El grado de protección IP indicado en la ficha técnica solo está garantizado en caso de que los conectores M12 estén firmemente apretados.
▶ Apretar firmemente los conectores M12 en el equipo.
▶ Cerrar las tomas no utilizadas con tapones de protección (E73004). Par de apriete: 0,6...0,8 Nm.
▶ Utilizar protectores contra tirones en los cables conectados al equipo.

En caso de un uso continuo del equipo en zonas húmedas, la tuerca del prolongador M12 Industrial Ethernet (p. ej. E11898) puede corroerse.

▶ Utilizar un prolongador con una tuerca de acero inoxidable 316.

Para el ámbito de validez cULus:

Resistencia de temperatura mínima del cable para la conexión a bornes de conexión de campo: 70 °C.

6.1 Conexionado

1 Ethernet (interfaz de parametrización, interfaz de proceso)Conector hembra M12, codificación D, 4 polos
	1: TD+2: RD+3: TD-4: RD-S: Shield
2 Suministro de corriente y salidas de proceso Conector macho M12, codificación A, 5 polos
	1: U+2: Entrada de activación3: GND4: Salida de conmutación OUT1 – Ready5: Salida de conmutación OUT2

6.1.1 Selección PNP/NPN

En los pines 2, 4 y 5 se puede cambiar entre la lógica PNP y NPN.

No se pueden ajustar pines individuales: el ajuste se aplica a todos los pines simultáneamente.

6.2 Consumo máximo de corriente

El consumo máximo de corriente del equipo se especifica en la ficha técnica de acuerdo con la norma IEC 61010-2-201:

El consumo máximo de corriente corresponde al consumo medio de corriente para la tensión de alimentación más desfavorable y la carga máxima del equipo (tiempo de exposición, frecuencia de imagen, iluminación interna, memoria USB conectada, carga máxima de las salidas de conmutación, etc.).

El consumo medio de corriente relacionado con la aplicación puede ser significativamente inferior.

El consumo máximo de corriente aumenta cuando la exposición de la imagen se realiza con la iluminación interna: máx. 15 ms aprox. 150-200 mA por encima del consumo medio de corriente.

▶ Seleccionar la fuente de alimentación del equipo teniendo en cuenta el consumo máximo de corriente.

6.3 Ejemplo de cableado

Para activar externamente el equipo existen distintas opciones:

• Ethernet
• Señal de conmutación externa a través de la entrada de activación

En el ejemplo de cableado, la captura de imágenes se activa con un detector de proximidad a través de la entrada de activación.

Fig. 8: Ejemplo de cableado de un circuito de activación

1: Equipo
2: Portátil para la parametrización
3: PC industrial para la evaluación y la activación
4: Detector de proximidad
5: Fuente de tensión

Para los sensores de activación externos está disponible un cable adaptador (cable en Y): → Accesorios en www.ifm.com.

6.4 Fuente de iluminación externa

Para mejorar el reconocimiento de objetos se puede conectar una fuente de iluminación externa. Es adecuada, por ejemplo, la unidad de iluminación O2D9xx.

La unidad de iluminación se conecta a la salida de conmutación OUT2 del equipo. La unidad de iluminación está activa mientras la salida OUT2 se encuentra en el estado "high".

Para las unidades de iluminación externas está disponible un cable adaptador (cable en Y): → Accesorios en www.ifm.com.

7 Instalación

Para poder utilizar todas las funciones del equipo, es necesario el software ifm Vision Assistant para la parametrización.

▶ Descargar el software ifm Vision Assistant en el área de descargas del equipo: documentación.ifm.com

El funcionamiento del ifm Vision Assistant se describe en el manual del software. → Manual del software en documentation.ifm.com

7.1 Actualizar el firmware

▶ Descargar el software ifm Vision Assistant en el área de descargas del equipo: documentación.ifm.com

▶ Conectar el equipo con el software ifm Vision Assistant.

▶ Actualizar el firmware del equipo.

▷ La actualización del firmware elimina la configuración guardada en el equipo. Antes de actualizar, se puede hacer una copia de seguridad de la configuración del equipo para después restaurarla.

8 Elementos de manejo y visualización

Fig. 9: LED y botón

1: LED Teach (verde)
2: LED Teach (amarillo)
3: LED Ethernet (verde)
4: LED Power (verde)
5: LED OUT1 (amarillo)
6: LED OUT2 (amarillo)
7: Botón Teach

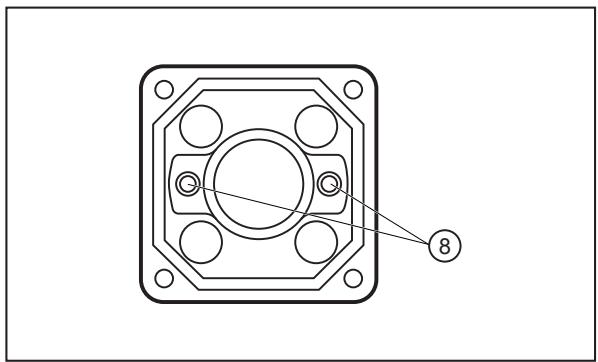

Fig. 10: Marcas láser
8: Marcas láser rojas (655 nm)

8.1 Indicaciones de las señales

LED Teach verde	LED Teach amarillo	Marcas láser	Descripción
Encendido	---	Encendidas	Modo de alineación activo
Encendido	Parpadea con 1 Hz	Parpadean con 1 Hz	Modo de configuración activo
Parpadea con 2 Hz	---	---	Se está guardando la configuración
Se enciende durante 2 s	---	---	Configuración guardada correctamente
Parpadea con 8 Hz	Parpadea con 8 Hz	---	Modo activo para la transmisión de la configuración desde la memoria USB de ifm con el botón Teach
---	Parpadea con 8 Hz	---	Error: el bloqueo de los botones está activo
---	Parpadea con 8 Hz	Parpadean con 8 Hz	Error: la configuración ha fallado
Parpadea con 2 Hz	Parpadea con 2 Hz	---	La localización óptica está activa

Tabla 2: LED Teach (verde, amarillo), marcas láser

LED Ethernet	LED Power	LED OUT1	LED OUT2	Descripción
---	Encendido	---	---	El equipo está operativo.
---	Parpadea con 0,5 Hz	---	---	El equipo no está parametrizado, o la parametrización no se ha cargado en el equipo. On Off
---	Parpadea 2 veces con 0,5 Hz	---	---	El equipo está en el modo de parametrización. On Off
---	Encendido	Encendido	---	OUT 1 está conectada.
---	Encendido	Parpadea con 8 Hz	---	OUT1 tiene un cortocircuito.
---	Encendido	---	Encendido	OUT2 está conectada.
---	Encendido	---	Parpadea con 8 Hz	OUT2 tiene un cortocircuito.
Encendido	Encendido	---	---	El equipo está operativo, Ethernet está conectada.
Parpadea	Encendido	---	---	Ethernet transmite datos.
Apagado	---	---	---	Ethernet no está conectada.
---	---	Parpadea con 8 Hz	Parpadea con 8 Hz	El equipo indica un error interno.
---	---	Parpadea con 2 Hz	Parpadea con 2 Hz	El equipo indica un error reparable. El mensaje de error se puede leer a través de Ethernet.
---	Luz en movimiento ⇒			El equipo está arrancando.
---	Luz en movimiento ⇌			El equipo está actualizando el firmware.

Tabla 3: LED Ethernet, LED Power, LED OUT1, LED OUT2

9 Puesta en marcha

Error de puesta en marcha

▷ El equipo puede provocar errores si se pone en marcha por debajo de 0 °C.

▶ Poner en marcha el equipo por encima de 0 °C.

▷ Tras la puesta en marcha, el equipo puede utilizarse por debajo de 0 °C. Las temperaturas ambientales posibles se especifican en la ficha técnica.

Al aplicar la tensión de alimentación, el equipo se pone en marcha.

Tras aprox. 30 segundos, el equipo se encuentra en el modo de evaluación, en el cual se ejecutan las aplicaciones almacenadas.

Los elementos de visualización indican el estado actual de funcionamiento.

Por defecto no hay aplicaciones configuradas y el equipo no ejecuta ninguna función.

▶ Configurar el equipo aplicando uno de los siguientes métodos:

- Parametrizar el equipo mediante el software ifm Vision Assistant.

- Memorizar el código con el botón Teach del equipo.

Für die Programmierung des Gerätes sind SPS-Bausteine und Python-Beispielcode im Web verfügbar: documentation.ifm.com

10 Parametrización

El equipo se puede parametrizar de las siguientes maneras:

- Software ifm Vision Assistant (→ Manual del software en www.ifm.com):

• Parametrización de hasta 32 aplicaciones con varios códigos y capturas de imagen.
• Configuración de la interfaz de proceso y de las salidas de conmutación.

- Memorizar código con el botón Teach.

• Programación automática de una aplicación sencilla con un código en una imagen.
• Interfaz de proceso y salidas de conmutación preconfiguradas.

- Aplicación de la configuración desde la memoria USB de ifm (→ Sustituir equipo ☐ 26).

El ajuste del enfoque está diseñado para una vida útil de 200.000 cambios.

El software ifm Vision Assistant y el manual del software están disponibles en Internet: www.ifm.com

10.1 Memorizar código con el botón Teach

El código debe tener una buena calidad y un alto contraste. El equipo enfoca el código mejor si el fondo es discreto. Si en la zona marcada hay varios códigos, será más difícil programar un código determinado.

▶ Se deben tener en cuenta las indicaciones sobre el montaje del equipo (→ Montaje 12).

▶ Alinear el equipo y el objeto (→ 14).
▶ Presionar el botón Teach durante 3 segundos.

▷ El LED Teach verde está encendido de forma permanente.

▷ En el fondo están encendidas 2 marcas láser rojas.

▶ Colocar un código en la zona delimitada por las marcas láser rojas.
▶ Pulsar el botón Teach durante 1 segundo en un periodo de tiempo de 2 minutos (tiempo máximo).

▷ El LED Teach amarillo parpadea mientras el equipo ajusta automáticamente el tiempo de exposición y el enfoque y programa después el código.

▷ El código queda programado cuando el LED Teach verde parpadea brevemente y después se enciende durante 2 segundos (→ Indicaciones de las señales ☐ 20).

▷ El código no se ha programado si el LED Teach amarillo parpadea brevemente (→ Indicaciones de las señales □ 20).

El botón Teach está concebido para una vida útil de 100.000 pulsaciones.

10.2 Localización óptica

El equipo se puede localizar en la instalación de forma remota a través de PROFINET.

Los LED multifunción verde y amarillo parpadean cuando se utiliza el comando.

11 Funcionamiento

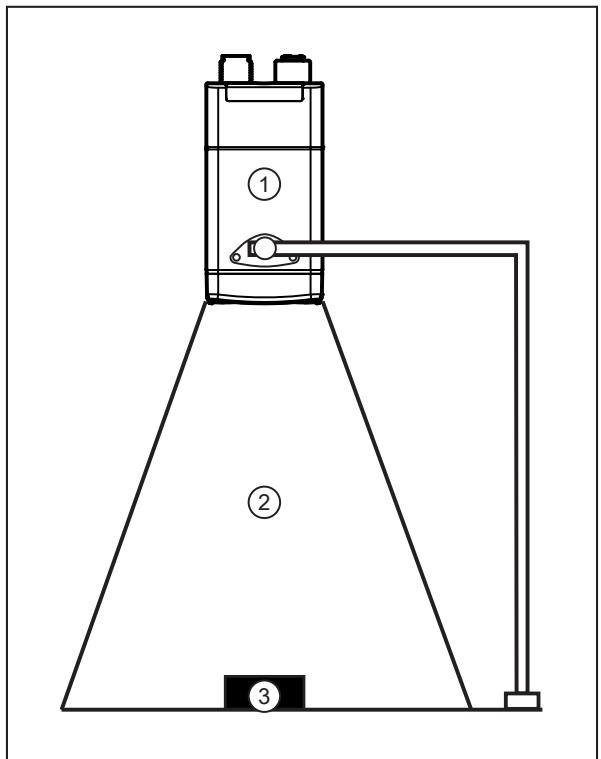

Fig. 11: Detectar un objeto

Aplicando las siguientes recomendaciones se aumenta la tasa de detección:

▶ Colocar el objeto (3) en el campo de visión (2).
▶ Retirar otros objetos del campo de visión.
▶ En el caso de objetos con superficie brillante:
• inclinar ligeramente el equipo (1) o
- utilizar el filtro de polarización (solo disponible en O2I5x0, O2I5x2 y O2I5x4).
▶ Limpiar el panel frontal del equipo (1).
▶ Se deben tener en cuenta las indicaciones sobre el montaje (→ Montaje ☐ 12).

11.1 Sistema de protección contra sobrecalentamiento

El equipo está equipado con un sistema de protección contra sobrecalentamiento para proteger el hardware.

Este puede activarse en los siguientes casos:

• con una temperatura ambiente alta
• con una frecuencia de imagen alta
• con un tiempo de exposición prolongado

Cuando el sistema de protección contra sobrecalentamiento está activado, no se captura ninguna imagen. La protección contra sobrecalentamiento se desactiva cuando la temperatura interna del equipo ha disminuido.

Las marcas láser se desactivan a las siguientes temperaturas internas del equipo:

<5°C
>70°C

12 Solución de errores

Si el equipo presenta un funcionamiento inesperado o erróneo:

▶ Descargar e instalar las versiones más recientes del firmware y del software ifm Vision Assistant. Descargar en documentation.ifm.com.

Si los problemas persisten:

▶ Contactar con el servicio técnico de ifm. Contacto en www.ifm.com.

13 Mantenimiento, reparación y eliminación

Si el funcionamiento es correcto, el equipo no requiere mantenimiento.

La suciedad reduce el contraste y la tasa de detección.

▶ Mantener el panel frontal libre de suciedad.
▶ Utilizar limpiacristales como producto de limpieza. Los limpiadores a base de disolventes pueden dañar el vidrio frontal.

El equipo solo puede ser reparado por el fabricante.

Únicamente el fabricante puede abrir el equipo. El usuario puede abrir la tapa de mantenimiento para la sustitución del equipo.

▶ Eliminar el equipo tras su uso respetando el medio ambiente y según las normativas nacionales en vigor.

13.1 Sustituir equipo

Cuando se cambia el equipo, la configuración guardada se puede transferir al nuevo equipo. Para ello basta con insertar la memoria USB interna de ifm del equipo antiguo en el nuevo.

La memoria USB de ifm integrada conserva los datos durante 3 años a temperaturas de almacenamiento de 55 °C como máximo. Si se supera esta temperatura, se pueden perder datos. Durante el funcionamiento se actualizan periódicamente los datos guardados.

▶ La tapa de mantenimiento solo se puede abrir para la transmisión de la configuración. ▶ La tapa de mantenimiento se debe abrir solo en un entorno limpio y seco (grado de contaminación 2).

La memoria USB de ifm se debe utilizar únicamente con los equipos O2x5xx. ▶ La memoria USB de ifm no se debe usar con un PC, un portátil, etc.

Cambio de la memoria USB de ifm:

Fig. 12: Sustituir equipo
1: Tapa de mantenimiento

▶ Retirar los cables conectados al equipo.
▶ Desconectar el equipo de la corriente eléctrica.
▶ Aflojar los tornillos de la tapa de mantenimiento.
▶ Retirar la tapa de mantenimiento del equipo.

No dañar la junta de estanqueidad de la parte interior de la tapa de mantenimiento.

▶ Extraer la memoria USB de ifm del equipo antiguo e insertarla en el equipo nuevo.
▶ Fijar de nuevo la tapa de mantenimiento. Apretar los tornillos con un máx. de 0,2 Nm.

Activar la configuración en el equipo nuevo:

▶ Conectar el nuevo equipo al suministro de tensión.

▶ Pulsar el botón Teach mientras parpadean los LED Teach (verde) y (amarillo).

La configuración se transmite de la memoria USB de ifm al nuevo equipo.
