O5D159 - Télémètre IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre (détecteur de distance optique)
Marque	IFM
Modèle	O5D159
Portée de mesure	0,03 à 2 m
Suppression de l'arrière-plan	Jusqu'à 20 m
Sorties	Antivalentes (normalement ouvert / normalement fermé)
Alimentation	DC PNP ou NPN (selon câblage)
Affichage	Alphanumérique 3 digits
Indicateurs LED	Verte (marche), Jaune (état de commutation)
Interface de communication	IO-Link
Classe laser	1 (lumière invisible)
Verrouillage électronique	Oui, évite les fausses programmations
Messages d'erreur	Affichage codes (++, --, nEA, FAr, ERP, SC)
Nettoyage	Panneau transparent devant la lentille, pas de solvants
Réparabilité	Ne pas ouvrir le boîtier, aucun composant réparable par l'utilisateur

FOIRE AUX QUESTIONS - O5D159 IFM

Comment régler la portée de détection ?

Positionnez l'objet dans la plage de mesure (0,03 à 2 m). Appuyez sur le bouton [+] pour augmenter la portée ou sur [-] pour la réduire. La valeur clignote pendant le réglage. La LED jaune s'allume lorsque l'objet est détecté.

Que faire si l'appareil affiche [++] ?

L'affichage [++] indique un excès de lumière, par exemple dû à des surfaces réfléchissantes. Dans ce cas, la sortie de commutation est ON. Évitez les surfaces réfléchissantes dans le faisceau ou réduisez la portée.

Comment verrouiller l'appareil pour éviter les modifications ?

Assurez-vous que l'appareil est en mode normal. Maintenez enfoncés les boutons [+] et [-] simultanément jusqu'à ce que [Loc] s'affiche. L'appareil est alors verrouillé électroniquement.

Que signifie l'affichage [SC] ?

[SC] indique un court-circuit sur la sortie de commutation. Vérifiez le câblage et éliminez le court-circuit. L'état de la sortie reste inchangé pendant l'erreur.

Comment nettoyer la lentille ?

Dégagez le panneau transparent situé devant la lentille de tout encrassement. N'utilisez pas de solvants ou de produits qui pourraient abîmer la matière plastique.

Quel type d'alimentation est nécessaire ?

L'appareil nécessite une alimentation DC selon EN 50178. Il est disponible en versions PNP ou NPN. Raccordez les fils selon le schéma de câblage fourni (BN: L+, BU: L-, BK: OUT1, WH: OUT2).

L'appareil peut-il détecter des objets au-delà de 2 m ?

La portée de mesure est de 0,03 à 2 m. Au-delà, les objets sont supprimés jusqu'à 20 m maximum. Cependant, des surfaces réfléchissantes au-delà de 20 m peuvent causer des mesures ambiguës ; elles doivent donc être évitées.

Que faire en cas d'affichage [FAr] ?

[FAr] signifie que l'objet mesuré est hors de l'étendue de mesure (supérieure à 2500 mm). La sortie de commutation est OFF. Rapprochez l'objet dans la plage 0,03-2 m.

Comment déverrouiller l'appareil ?

Pour déverrouiller, maintenez enfoncés les boutons [+] et [-] simultanément jusqu'à ce que [uLo] s'affiche. L'appareil est alors déverrouillé et les réglages sont à nouveau possibles.

Qu'est-ce que IO-Link et comment l'utiliser ?

IO-Link est une interface de communication qui permet l'accès direct aux paramètres et valeurs du détecteur. Elle nécessite un maître IO-Link. Vous pouvez paramétrer l'appareil pendant le fonctionnement. Les fichiers IODD sont disponibles sur www.ifm.com.

MODE D'EMPLOI O5D159 IFM

Notice d'utilisation

Détecteur de distance optique

O5D

FR

80299218 / 00 11 / 2020

1 Remarques préliminaires....3
1.1 Symboles utilisés....3
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....4
3.1 Applications ....4
4 Montage....5
4.1 Conditions de montage....5
5 Eléments de service et d'indication .... 5
6 Raccordement électrique....6
7 Réglages....7
7.1 L'appareil doit commuter lorsque l'objet est détecté....7
8 IO-Link 7
8.1 Informations générales....7
8.2 Informations spécifiques à l'appareil....7
8.3 Outils de paramétrage....8
9 Fonctionnement....8
9.1 Verrou électronique ....8
9.2 Messages d'erreur....8
10 Maintenance, réparation et élimination....9

1 Remarques préliminaires

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.
• La sécurité du système est sous la responsabilité de l'installateur du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

- Assurer une protection efficace des appareils et des câbles contre l'endommagement.

Selon cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser invisible ; APPAREIL A LASER DE CLASSE 1.

EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014 est conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007

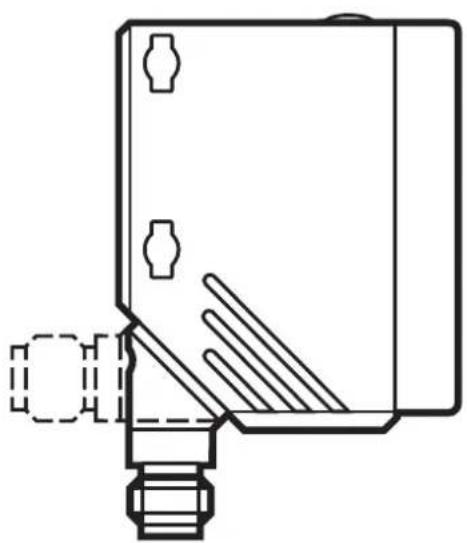

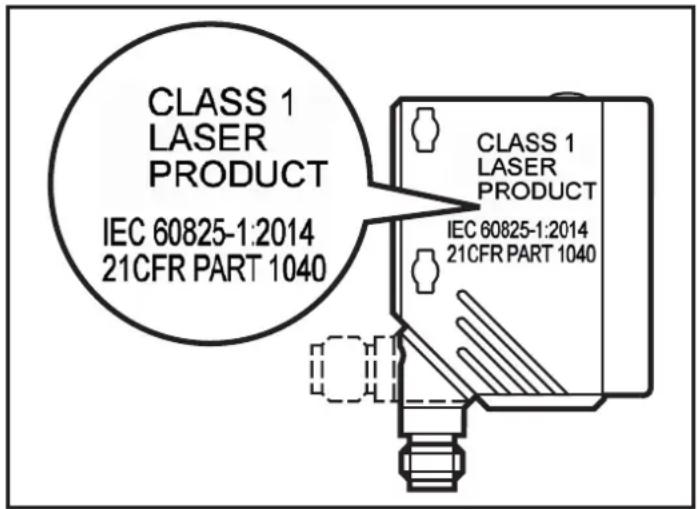

Position de l'étiquette du produit Panneau indicateur

3 Fonctionnement et caractéristiques

L'appareil est utilisé comme détecteur de distance optique.

3.1 Applications

• Le détecteur de distance optique mesure des distances entre 0,03 jusqu'à 2 m.
• Il a une suppression de l'arrière-plan jusqu'à 20 m.
• Les sorties de commutation sont antivalentes.

La distance entre le détecteur et l'arrière-plan doit être limitée à max. 20 m par le client. Sinon, les valeurs mesurées peuvent être ambiguës → 4.1 Conditions de montage.

4 Montage

4.1 Conditions de montage

Monter l'appareil de sorte que l'objet à détecter se trouve dans l'étendue de mesure de 0,03...2 m.

Tout objet situé au-delà du seuil de commutation réglé est supprimé jusqu'à 20 m.

Les surfaces réfléchissantes se trouvant directement dans le faisceau du détecteur - même dans une plage > 20 m - doivent être évitées par le client. Sinon, les valeurs mesurées peuvent être ambiguës.

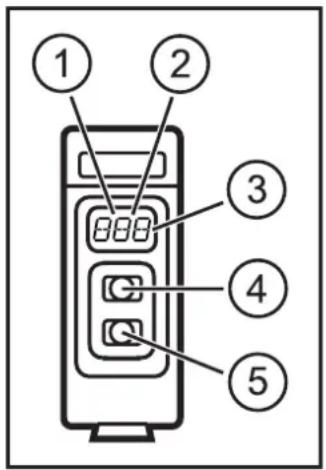

5 Eléments de service et d'indication

1: LED verte : fonctionnement
2: LED jaune : état de commutation
3: Affichage alphanumérique à 3 digits
4: Portée +
5: Portée -

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

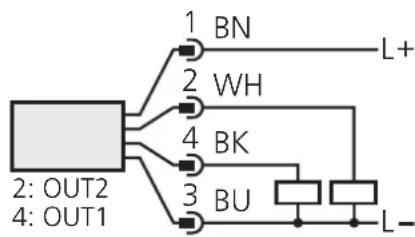

DC PNP

4: OUT1 = normalement ouvert / IO-Link
2: OUT2 = normalement fermé

DC NPN

4: OUT1 = normalement ouvert / IO-Link
2: OUT2 = normalement fermé

Couleurs des fils conducteurs des connecteurs femelles ifm :

7.1 L'appareil doit commuter lorsque l'objet est détecté

▶ Positionner l'objet.

▶ Appuyer sur le bouton [+] pour augmenter la portée.

La valeur de la distance, en cour de réglage, clignote.
La LED jaune est allumée quand l'objet est détecté.

▶ Appuyer sur le bouton [-] pour réduire la portée.

La valeur de la distance, en cour de réglage, clignote.
Durant le fonctionnement, la valeur de la distance de l'objet détecté est affichée.

8 IO-Link

8.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'une interface IO-Link (maître IO-Link). L'interface IO-Link permet l'accès direct aux paramètres et valeurs du détecteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d'informations sur IO-Link sur www.ifm.com.

8.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de table sur www.ifm.com.

8.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel IO-Link et logiciel sur www.ifm.com.

9 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED est allumée lorsque la sortie de commutation est commutée.
La valeur de la distance de l'objet détecté est affichée.

9.1 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. En état de livraison, l'appareil n'est pas verrouillé.

Verrouiller

▶ S'assurer que l'appareil est en mode de fonctionnement normal.
▶ Maintenir appuyer [+] + [-] jusqu'à ce que [Loc] soit affiché.

L'appareil est verrouillé.

Déverrouiller

▶ Maintenir appuyer [+] + [-] jusqu'à ce que [uLo] soit affiché.

L'appareil est déverrouillé.

9.2 Messages d'erreur

Affichage Cause	possible Sortie de commutation
		[Hno] [Hnç]
[++]	Trop de lumière,par ex. surfaces réfléchissantes	ON OFF
[--] Pas assez de lumière, aucun objet OFF ON
nEA	Objet à mesurer hors de l'étendue demesure < 30 mm	ON OFF
[FAr]	Objet à mesurer hors de l'étendue demesure > 2500 mm	OFF ON
[ERP]	Plausibilité (p.ex. objet trop rapide)	inchangé	inchangé
[SC]	Court-circuit sur la sortie de commutation

10 Maintenance, réparation et élimination

▶ Dégager le panneau transparent situé devant la lentille de tout encrassement.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique.
▶ Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.
