| Type de produit | Afficheur numérique programmable (BasicDisplay CR0451) |
| Marque | IFM |
| Modèle | EC0403 |
| Dimensions (L x H x P) | 87,5 x 87,5 x 37,7 mm |
| Poids | 0,17 kg |
| Alimentation | 8...32 V DC |
| Consommation | 70 mA (à 24 V DC, rétroéclairage 100%) |
| Écran | Afficheur couleur LCD TFT 2,8" (57,6 x 43,2 mm) |
| Résolution | 320 x 240 pixels |
| Couleurs | 256 (8 bits) |
| Rétroéclairage | LED, durée de vie ≥ 50 000 h à 25 °C |
| Luminosité | ≥ 300 cd/m², typique 350 cd/m² (réglable 0...100%) |
| Contraste | ≥ 400:1, typique 500:1 |
| Touches | 5 touches de fonction programmables avec rétro-information tactile |
| Navigation | Bouton en croix (haut, bas, gauche, droite) avec rétro-information tactile |
| Interface | CAN (2.0 A/B, ISO 11898, 20 kbits/s...1 Mbits/s) |
| Protection | IP 67 (face avant montée), sinon IP 65 |
| Matériau du boîtier | Plastique (noir) |
| Température de fonctionnement | -20...70 °C |
| Température de stockage | -30...80 °C |
| Programmation | CODESYS 2.3 (CEI 61131-3), visualisation cible intégrée |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec ; pour salissures tenaces, chiffon humide. Éviter alcool, acétone, ammoniaque. |
| Sécurité | Lire la notice avant utilisation ; montage et raccordement par un électricien habilité ; mettre hors tension avant intervention. |
| Pièces détachées et réparabilité | Aucun composant réparable par l'utilisateur ; réparation uniquement par le fabricant. |
| Informations générales | Notice originale ; marques : Microsoft, Windows, etc. ; homologations CE, E1, etc. |
FOIRE AUX QUESTIONS - EC0403 IFM
Questions des utilisateurs sur EC0403 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Afficheur numérique au format PDF gratuitement ! Retrouvez votre notice EC0403 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EC0403 de la marque IFM.
MODE D'EMPLOI EC0403 IFM
1 Remarques préliminaires 4
1.1 Symboles utilisés 4
1.2 Avertissements utilisés 4
2 Consignes de sécurité 5
2.1 Remarques générales 5
2.2 Cible 5
2.3 Raccordement électrique 5
2.4 Interventions sur l'appareil 5
3 Fonctionnement et caractéristiques 6
3.1 Aperçu des caractéristiques 6
3.2 Exemples d'applications.... 6
3.3 Produits de la série Basic (exemples) 7
4 Montage 8
4.1 Instructions de montage générales 8
4.1.1 Types de montage et accessoires nécessaires 8
4.1.2 Fourniture....8
4.2 Montage encastré....8
4.3 Kit de montage RAM ^® 9
4.4 Montage en surface 10
4.5 Combinaison avec BasicController ..... 11
4.5.1 Montage de l'afficheur dans le capot ..... 11
4.5.2 Montage du capot .....11
4.5.3 Enlever le capot 12
5 Raccordement électrique 13
5.1 Consignes générales de raccordement 13
5.2 Fusible 13
5.3 Accessoires de raccordement 13
5.3.1 Exemple d'accessoires 13
6 Eléments de visualisation 14
7 Mise en service.... 15
7.1 Programmation.... 15
7.2 Documentations nécessaires 15
7.3 Matériel nécessaire 15
8 Données techniques.... 16
9 Maintenance, réparation et élimination. 19
9.1 Entretien.... 19
9.2 Nettoyage de la surface du boîtier 19
9.3 Réparation 19
9.4 Elimination des déchets 19
10 Homologations/normes.... 19

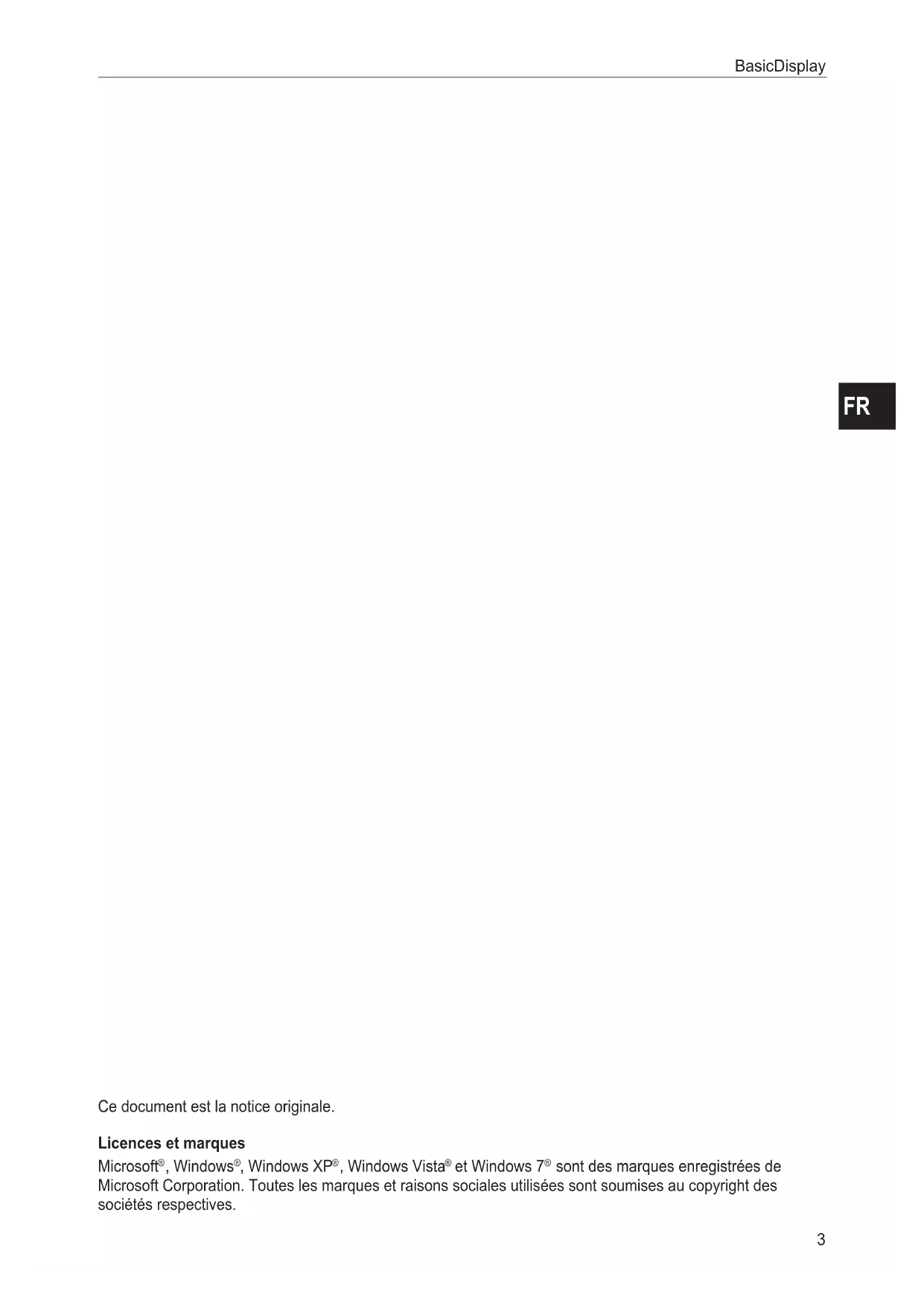

Ce document est la notice originale.
Licences et marques
Microsoft ^® , Windows ^® , Windows XP ^® , Windows Vista ^® et Windows 7 ^® sont des marques enregistrées de Microsoft Corporation. Toutes les marques et raisons sociales utilisées sont soumises au copyright des sociétés respectives.
1 Remarques préliminaires
Ce document s'applique à tous les appareils du type "BasicDisplay" (référence : CR0451).
Il fait partie de l'appareil.
Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d'envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'appareil. Ce document fournit des informations sur l'utilisation correcte de l'appareil.
Lire ce document avant l'utilisation afin de vous familiariser avec les conditions environnementales, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'utilisation de l'appareil.
Respecter les consignes de sécurité.
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
Information
Remarque supplémentaire
1.2 Avertissements utilisés
AVERTISSEMENT
Avertissement de dommages corporels graves.
Danger de mort ou de blessures graves irréversibles.
ATTENTION
Avertissement de dommages corporels.
Danger de blessures légères, réversibles.
INFORMATION IMPORTANTE
Avertissement de dommages matériels.
2 Consignes de sécurité
2.1 Remarques générales
Cette notice fournit des textes et des figures pour l'utilisation correcte de l'appareil et doit être lu avant installation ou emploi.
Respecter les indications de cette notice. Le non-respect de ces consignes, une utilisation en dehors des conditions définies ci-dessous, une mauvaise installation ou utilisation peuvent avoir des conséquences graves pour la sécurité des personnes et des installations.
2.2 Cible
Cette notice s'adresse à des personnes considérées comme compétentes selon les directives CEM et basse tension. L'appareil doit être monté, raccordé et mis en service par un électricien habilité.
2.3 Raccordement électrique
Mettre l'appareil hors tension en prenant des mesures externes avant toutes manipulations. Le cas échéant, mettre également hors tension les circuits des charges des sorties alimentés séparément.
Si l'appareil n'est pas alimenté par le système électrique du véhicule (batterie 12/24 V), il faut s'assurer que cette tension externe est générée et fournie selon les critères de la basse tension de sécurité (TBTS) car cette tension est utilisée sans aucune mesure de protection pour l'alimentation du système de commande raccordé, des capteurs et des actionneurs.
Le câblage de tous les signaux associés au circuit TBTS de l'appareil doit également être conforme aux critères TBTS (très basse tension de sécurité, isolation électrique sûre des autres circuits).
Si la tension TBTS fournie est mise à la terre en externe (passage de TBTS à TBTP), ceci est fait sous la responsabilité de l'utilisateur dans le cadre des règlements nationaux en vigueur relatifs à l'installation. Toutes les informations fournies dans ce document sont relatives à l'appareil non mis à la terre par rapport à la tension TBTS.
Seuls les signaux spécifiés dans les données techniques et/ou sur l'étiquette de l'appareil doivent être raccordés et seuls les accessoires homologués d'ifm electronic gmbh doivent être utilisés.
2.4 Interventions sur l'appareil
En cas de mauvais fonctionnement de l'appareil ou en cas de doute prendre contact avec le fabricant. Les interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations. Elles ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie.
3 Fonctionnement et caractéristiques
BasicDisplay est un afficheur graphique programmable pour la commande, le paramétrage et la gestion des machines et installations mobiles.
Il communique avec d'autres composants du système via une interface CAN.
L'utilisation de composants de la gamme modulaire Basic permet de réaliser des extensions ou des adaptations spécifiques à l'application.
AVERTISSEMENT
L'appareil n'est pas homologué pour des applications de sécurité concernant la protection des personnes.
REMARQUE
L'appareil est prévu pour un montage sur carrosserie et non pour un montage à proximité immédiate d'un moteur.
3.1 Aperçu des caractéristiques
• afficheur couleur 2,8"
- 5 touches de fonction rétroéclairées programmables
- bouton de navigation pour sélection de fonction
- interface CAN
- librement programmable selon CEI 61131-3 avec visualisation de la cible
3.2 Exemples d'applications
Utilisable avec BasicController et capot Afficheur autonome intégré dans un tableau de commande
3.3 Produits de la série Basic (exemples)
- BasicController (référence : CR040x)
Système de contrôle-commande pour engins mobiles, programmation libre selon CEI 61131-3
2 interfaces CAN (y compris l'interface pour BasicDisplay CR0451)
Entrées / sorties à configurer - BasicRelay (référence : CR0421)
Support de relais et fusibles à câbler librement pour 6 relais automobiles et 10 fusibles automobiles - Capot avec logement prévu pour l'afficheur (référence : EC0402) y compris le joint d'étanchéité du câble pour atteindre la protection IP 54
- Câble de raccordement (référence : EC0452)
pour raccorder un BasicDisplay à un BasicController avec le capot EC0402 - Kit de montage RAM ^ (référence : EC0405)
pour BasicDisplay CR0451
Pour des informations sur la série Basic disponible visiter :
www.ifm.com → Nos produits → Systèmes pour engins mobiles
ou directement
www.ifm.com → Recherche d'une fiche technique → p.ex. CR0451
4 Montage
4.1 Instructions de montage générales
4.1.1 Types de montage et accessoires nécessaires
| Type de montage Accessoires nécessaires N° de | commande | ||
| Montage p.ex. dans un tableau de commande Cadre de montage EC0403 | |||
| Kit de montage RAM® | p.ex. comme appareil autonome avec orientation variable | Kit de montage RAM® | EC0405 |
| Montage p.ex. sur le tableau de commande -- | |||
| Combinaison avec BasicController CR040x Capot avec logement prévu pour l'afficheur | EC0402 | ||
4.1.2 Fourniture
L'appareil est fourni avec un écrou M52.
En général, cet écrou est nécessaire pour tous les types de montage.
Informations sur les accessoires disponibles sur notre site web à :
www.ifm.com → Recherche d'une fiche technique → CR0451 → Accessoires
4.2 Montage encastré
Approprié pour des épaisseurs de matériaux jusqu'à 3 mm.
▶ Faire une découpe carrée.
Découpe pour montage encastré (→ 8 Données techniques)
▶ Enlever l'écrou M52 de l'appareil.
▶ Positionner l'appareil dans la découpe.
▶ Mettre le cadre de montage sur l'appareil par derrière.
▶ Positionner l'écrou M52 sur l'appareil et le serrer manuellement.

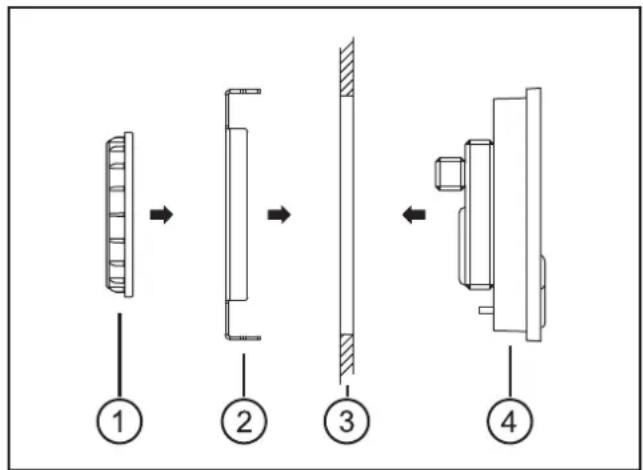

1: écrou M52
2: cadre de montage
3: tableau de commande
4: BasicDisplay
cadre de montage EC0403
4.3 Kit de montage RAM®
Le kit de montage RAM ^® , disponible comme accessoire, permet l'utilisation de l'appareil comme appareil autonome fixe. Deux rotules permettent une orientation adaptée de l'appareil.
Le kit de montage RAM® EC0405
Platine de montage avec rotule

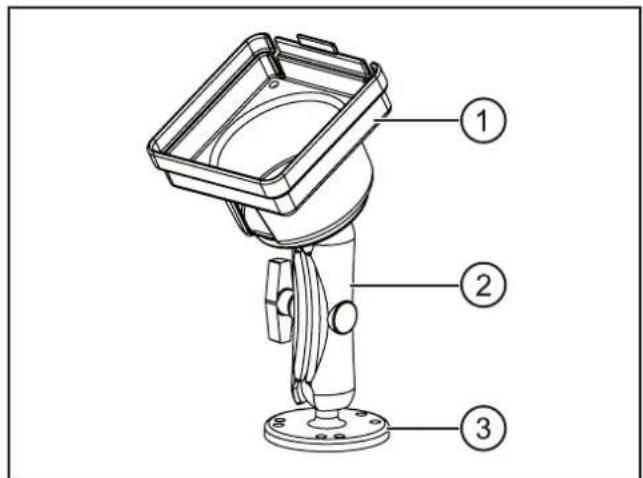

1: Support d'afficheur
2: Bras de montage avec vis de fixation
3: Platine de montage avec rotules (2 pcs.)
▶ Fixer la première platine de montage sur une surface plate.
Couple de serrage : 5 ±0,5 Nm
▶ Fixer la deuxième platine de montage sur le support d'afficheur.
▶ Desserrer la vis de fixation du bras de montage légèrement.
▶ Positionner le bras de montage sur les rotules et serrer la vis de fixation.

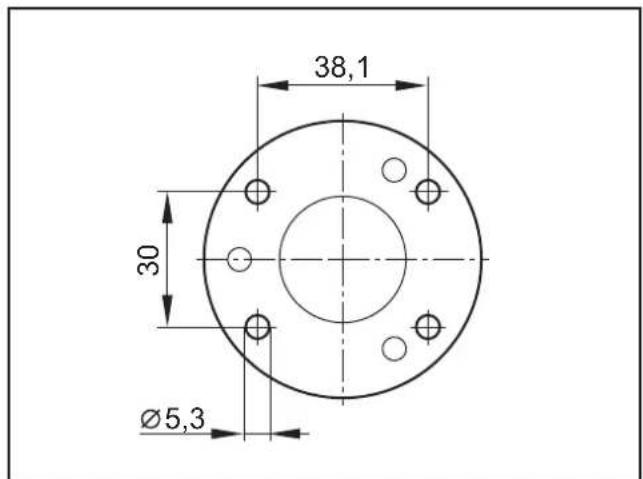

Dimensions des trous pour la platine de montage Support d'afficheur
Insérer l'appareil dans le support d'afficheur et l'encliqueter. La partie inférieure du support d'afficheur est munie d'une ouverture pour permettre le passage du connecteur ou du câble.
4.4 Montage en surface
Approprié pour des épaisseurs de matériaux jusqu'à 3 mm.
▶ Faire une découpe ronde et un perçage pour les broches d'alignement. Découpe pour le montage en surface (→ 8 Données techniques)
▶ Enlever l'écrou M52 de l'appareil.
▶ Positionner l'appareil dans la découpe.
▶ Positionner l'écrou M52 sur l'appareil et le serrer manuellement.
1: écrou M52
2: tableau de commande
3: BasicDisplay

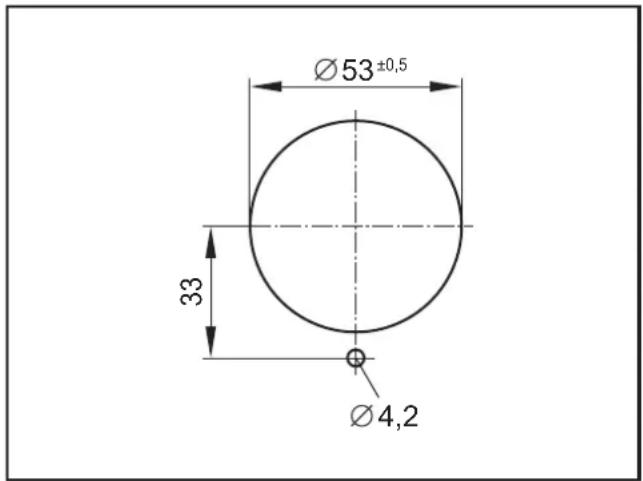

Découpe et perçage pour les broches d'alignement
4.5 Combinaison avec BasicController
4.5.1 Montage de l'afficheur dans le capot
▶ Enlever l'écrou M52 de l'appareil.
▶ Insérer l'appareil dans le logement du capot prévu pour l'afficheur.
▶ Positionner l'écrou M52 sur l'appareil et le serrer manuellement.
1: écrou M52
2: capot
3: BasicDisplay

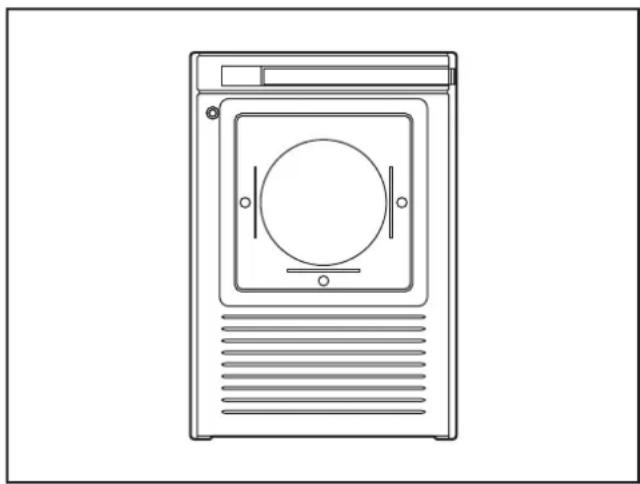

capot avec logement prévu pour l'afficheur
4.5.2 Montage du capot
Les capots de la série Basic sont équipés d'un verrouillage à levier unique. Le montage est effectué sans outils.

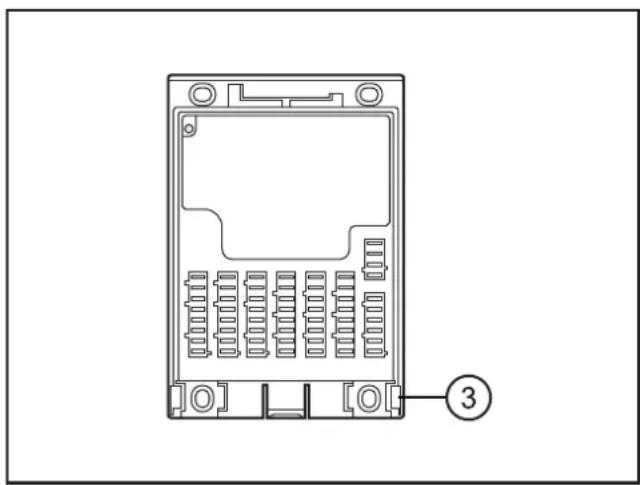

Capot avec logement prévu pour l'afficheur

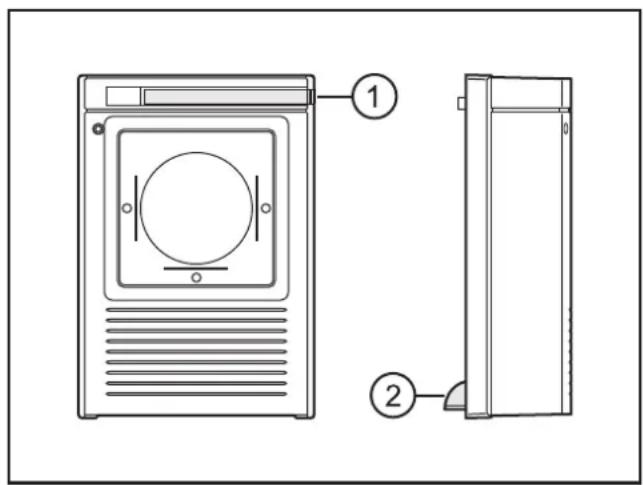

1: levier de verrouillage
2: étrier de guidage
3: fentes réceptrices pour levier de verrouillage
▶ Pivoter le levier de verrouillage du capot vers l'avant.
▶ Mettre le capot sur l'appareil en biais.
Insérer les deux étriers de guidage qui se trouvent dans la partie inférieure du capot dans les fentes réceptrices.
▶ Pivoter le capot vers l'appareil.
Les deux étriers de guidage servent de point d'appui.
▶ Remettre le levier de verrouillage dans la position initiale.
Le capot est verrouillé.
1: BasicController
2: capot avec BasicDisplay monté
4.5.3 Enlever le capot
▶ Pivoter le levier de verrouillage du capot vers l'avant.
Le capot est déverrouillé et peut être enlevé.
5 Raccordement électrique
5.1 Consignes générales de raccordement
Schéma de branchement ( 8 Données techniques)
▶ Si l'appareil est utilisé comme afficheur autonome, prévoir une résistance à la traction pour le câble raccordé.
Connecteur M12: Couple de serrage maximal 1,5 Nm.
5.2 Fusible
▶ Protéger la tension d'alimentation.
| Potentiel Désignation Broche no. Fusible | |||
| VBB _s | tension d'alimentation 2 ≤ 2 A retardé | ||
FR
5.3 Accessoires de raccordement
Informations sur les accessoires disponibles sur notre site web à : www.ifm.com → Recherche d'une fiche technique → p.ex. CR0451 → Accessoires
5.3.1 Exemple d'accessoires
Exemple d'accessoires et de raccordement
Capot avec logement prévu pour l'afficheur EC0402
Câble de raccordement EC0452
6 Eléments de visualisation
Etats de fonctionnement (→ 8 Données techniques)
7 Mise en service
7.1 Programmation
Le logiciel d'application peut être créé par l'utilisateur par le système de programmation CODESYS 2.3 conforme à CEI 61131-3.
AVERTISSEMENT
L'utilisateur est lui-même responsable pour un fonctionnement fiable du logiciel d'application créé par lui-même. En cas de besoin, il doit également faire effectuer une homologation par les organismes de contrôle correspondants selon les règlements nationaux en vigueur.
7.2 Documentations nécessaires
Outre le système de programmation CODESYS, les documents suivants sont nécessaires pour la mise en service et la programmation de l'appareil :
- manuel de programmation CODESYS V2.3
(comme alternative, en tant qu'aide en ligne) - manuel du système BasicDisplay
(comme alternative, en tant qu'aide en ligne)
Pour télécharger les manuels visitez le site web :
www.ifm.com → Recherche d'une fiche technique → CR0451 → Plus de détails
Aide en ligne CODESYS et BasicDisplay :
www.ifm.com → Support → Téléchargement → Systèmes de contrôle-commande*
*) zone de téléchargement avec enregistrement
7.3 Matériel nécessaire
Pour charger le logiciel d'application dans l'appareil, une interface CAN pour le raccordement à un PC ou un PC portable est nécessaire.
Exemple :
- Interface CAN/RS232-USB CANfox (référence : EC2112)
- Câble adaptateur pour CANfox (référence : EC2113)
Informations sur les accessoires disponibles sur notre site web à :
www.ifm.com → Recherche d'une fiche technique → CR0451 → Accessoires ou directement
www.ifm.com → Recherche d'une fiche technique → EC2112
8 Données techniques
CR0451
BasicDisplay
Affi cheur couleur 2,8"
5 touches de fonction rétroéclairées programmables
Bouton en croix pour fonction de curseur 8...32 V DC
C€
Données techniques Affi cheur graph
| Affi chage |
| Afficheur |
| Format 57,6 x 43,2 mm (face active), 2,8 |
| Résolution 320 x 240 pixels |
| Rapport largeur / hauteur 4 : 3 |
| Surface |
| Couleurs |
| Rétroéclairage |
| Luminosité |
| Rapport de contraste |
| Jeux de caractères |
Données mécaniques
| Dimensions (L x H x P) |
| Découpe pour le montage encastré (L x H) |
| Découpe pour le montage en surface (∅) |
| Trou pour la broche d'alignement (∅) |
| Matière boîtier |
| Touches |
| Bouton en croix |
| Rétroéclairage des éléments de service |
| Indice de protection |
| Température de fonctionnement / stockage |
| Poids |
| ue et programmable, utilisable avec BasicController ou comme affi cheur autonome |
| afficheur couleur LCD TFT, transmissif |
| diagonal |
| fi lm polyester |
| 256 (8 bits) |
| LED (durée de vie ≥50 000 h ; à 25 °C) |
| ≥300 cd/m2, typique 350 cd/m2 (réglable 0...100%, incréments 1%) |
| ≥400:1, typique 500:1 |
| préinstallé : Arial, Lucida Console (tailles de police fixes) pour d'autres informations voir le manuel de système BasicDisplay www.ifm.com → Recherche d'une fiche technique → CR0451 → Notice d'utilisation |
| 87,5 x 87,5 x 37,7 mm |
| 81,5 ± 0,5 x 81,5 ± 0,5 mm |
| 53 ± 0,5 mm |
| 4,2 mm (distance de 33 mm au centre de la découpe) |
| plastique (noir) |
| 5 touches de fonction (touches en silicone) avec rétro-information tactile programmables (fonction touche programmable) durée de vie ≥ 750 000 appuis |
| fonction de curseur (en haut, en bas, à gauche, à droite) avec rétro-information tactile durée de vie ≥ 750 000 appuis |
| LED (luminosité réglable 0...100%, globale) |
| IP 67 (face frontale si monté, sinon IP 65) |
| -20...70°C / -30...80°C |
| 0,17 kg |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Nous nous réservons le droit de modifier les données techniques sans préavis ! CR0451 / page 1 16.01.2014
| CR0451 Données techniques | |||
| Caractéristiques électriques | |||
| Tension d'alimentation 8...32 V DC | |||
| Consommation 70 mA (à 24 V DC ; 100% rétroéclairage) | |||
| SurtensionDétection de sous-tensionCoupure du circuit en cas de sous-tension | 36 V pour t ≤ 10 spour U_B ≤ 7,8 Vpour U_B ≤ 7,0 V | ||
| Processeur Freescale PowerPC 5517E, 50 MHz | |||
| Mémoire (totale) 592 Kbytes RAM / 1536 | Kbytes Flash / 1 Kbytes FRAM | ||
| Cloisonnement de la mémoire voir le manuel de système BasicDisplaywww.ifm.com → Recherche d'une fiche technique → CR0451 → Notice d'utilisation | |||
| CANDébit de transmissionProfi I de communication | interface CAN 2.0 A/B, ISO 1189820 Kbits/s...1 Mbits/s (valeur par défaut 250 Kbits/s)CANopen, CiA DS 301 version 4, CiA DS 401 version 1.4ou SAE J 1939 ou protocole libre | ||
| Logiciel/programmation | |||
| Système de programmation CODESYS version 2.3 (CEI 61131-3) | |||
| Fonctions graphiques par visualisation intégrée de la cible | |||
| Caractéristiques supplémentaires | |||
| LED d'état LED bicolore (rouge / verte) | |||
| Etats de fonctionnement (LED) | |||
| Couleur | Etat | Description | |
| – | constamment éteinte | pas de tension d'alimentation | |
| orange | 1 x allumée | initialisation ou test reset | |
| vert | 5 Hz | aucun système d'exploitation chargé | |
| 2 Hz | application en cours (RUN) | ||
| constamment allumée | application arrêtée (STOP) | ||
| rouge | 5 Hz | application arrêtée à cause de sous-tension | |
| constamment allumée | erreur de système (Fatal Error) | ||
| Normes d'essai et réglementations | |||
| Le logo CE | EN 61000-6-2: 2005 | Compatibilité électromagnétique (CEM)Immunité aux parasites | |
| EN 61000-6-4: 2007 | Compatibilité électromagnétique (CEM)Emission de parasites | ||
| EN 61010-1: 2001 | Règles de sécurité pour appareils électriques de mesurage, de régulation et de laboratoire | ||
| Marquage E1 | UN/ECE-R10 | Emission de parasitesImmunité aux parasites avec 100 V/m | |
| Essais électriques | ISO 7637-2 : 2004 | Impulsion 1, niveau de sévérité : IV ; état fonctionnel CImpulsion 2a, niveau de sévérité : IV ; état fonctionnel AImpulsion 2b, niveau de sévérité : IV ; état fonctionnel CImpulsion 3a, niveau de sévérité : IV ; état fonctionnel AImpulsion 3b, niveau de sévérité : IV ; état fonctionnel AImpulsion 4, niveau de sévérité : IV ; état fonctionnel AImpulsion 5, niveau de sévérité : III ; état fonctionnel C(Les indications s'appliquent au système 24 V)Impulsion 4, niveau de sévérité : III ; état fonctionnel C(Les indications s'appliquent au système 12 V) | |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Nous nous réservons le droit de modifier les données techniques sans préavis ! CR0451 / page 2 16.01.2014
| CR0451 Données techniques | |||
| Essais climatiques EN 60068-2-30: 2006 | Chaleur humide, cycliquetempérature supérieure 55°C, nombre de cycles 6 | ||
| EN 60068-2-78: 2002 Chaleur humide, permanentetempérature d'essai 40°C / 93% d'humidité relativedurée d'essai : 21 jours | |||
| EN 60068-2-52: 1996 Essai de brouillard salinniveau de sévérité 3 (véhicules routiers) | |||
| Essais mécaniques ISO 16750-3 : 2007 | Essai VII ; Vibrations, aléatoireslieu de montage : carrosserie | ||
| EN 60068-2-6: 2008 Vibrations, sinus10...500 Hz ; 0,72 mm/10 g; 10 cycles/axe | |||
| ISO 16750-3 : 2007 Secousses30 g/6 ms ; 24000 chocs | |||
| Tests pour applications ferroviaires | EN 50155 partie 12-2: 2008 Équipements électroniques utilisés sur le matériel roulant | ||
| EN 50121: 2006 Compatibilité électromagnétique (CEM) | |||
| Face arrière de l'appareil |  1: connecteur M122: filetage M52 pour écrou3: broche d'alignement | ||
| Raccordement connecteur M12, codage | A, 5 pôles | ||
| Schéma de branchement | alimentation, CAN | ||
| 2 15 3 4 | 12345 | n.c. = non raccordé8...32 V DCGNDCAN_HCAN_L | |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen
Nous nous réservons le droit de modifier les données techniques sans préavis ! CR0451 / page 3 16.01.2014
9 Maintenance, réparation et élimination
9.1 Entretien
L'appareil ne contient aucun composant réparable par l'utilisateur.
9.2 Nettoyage de la surface du boîtier
▶ Mettre l'appareil hors tension.
▶ Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.
▶ En cas de salissures tenaces, utiliser un chiffon humide.
Les moyens suivants ne sont pas appropriés pour nettoyer l'appareil : Des produits chimiques qui dissolvent le plastique, comme par exemple de l'alcool à brûler, du pétrole, du diluant, de l'alcool, de l'acétone ou de l'ammoniac.
Nous recommandons des chiffons en microfibres sans additifs chimiques.
9.3 Réparation
▶ L'appareil ne doit être réparé que par le constructeur. Prendre en compte les consignes de sécurité (→ 2.4 Interventions sur l'appareil)
9.4 Elimination des déchets
▶ Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil.
10 Homologations/normes
Normes d'essai et réglementations ( 8 Données techniques)
La Déclaration de Conformité CE et les homologations sont disponibles à : www.ifm.com → Recherche d'une fiche technique → CR0451 → Plus de détails
- Licences et marques
- Remarques préliminaires
- Symboles utilisés
- Avertissements utilisés
- AVERTISSEMENT
- ATTENTION
- INFORMATION IMPORTANTE
- Consignes de sécurité
- Remarques générales
- Cible
- Raccordement électrique
- Interventions sur l'appareil
- Fonctionnement et caractéristiques
- REMARQUE
- Aperçu des caractéristiques
- Exemples d'applications
- Produits de la série Basic (exemples)
- Montage
- Instructions de montage générales
- Types de montage et accessoires nécessaires
- Fourniture
- Montage encastré
- Kit de montage RAM®
- Montage en surface
- Combinaison avec BasicController
- Montage de l'afficheur dans le capot
- Montage du capot
- Enlever le capot
- Raccordement électrique
- Consignes générales de raccordement
- Fusible
- Accessoires de raccordement
- Exemple d'accessoires
- Eléments de visualisation
- Mise en service
- Programmation
- Documentations nécessaires
- Matériel nécessaire
- Données techniques
- CR0451
- Maintenance, réparation et élimination
- Entretien
- Nettoyage de la surface du boîtier
- Réparation
- Elimination des déchets
- Homologations/normes
Marque : IFM
Modèle : EC0403
Catégorie : Afficheur numérique
